INSTRUKCJA OBSŁUGI XRJ3LX2 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

MASZYNA DO SLUSHA

MODEL: XRJ3LX1 XRJ3LX2

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

MASZYNA DO SLUSHA

MODEL: XRJ3LX1 XRJ3LX2

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytaćPrzeczytaj uważnie instrukcję obsługi.
	UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność może unieważnić użytkownika uprawnienia do obsługi sprzętu!To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom:1) Produkt ten może powodować szkodliwe zakłócenia.2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym: zakłócenia mogące powodować niepożądane działanie.OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są dozwolone. wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność może unieważnić prawo użytkownika do korzystania z produktu.Uwaga: Ten produkt został przetestowany i uznany za zgodny z limity dla urządzeń cyfrowych klasy B zgodnie z częścią 15Przepisy FCC. Te limity mają na celu zapewnienie rozsądnych ochrona przed szkodliwymi zakłóceniami w budynkach mieszkalnych instalacja.Ten produkt generuje, wykorzystuje i może emitować fale radiowe. energii, a jeżeli nie zostanie zainstalowana i nie będzie używana zgodnie z instrukcje mogą powodować szkodliwe zakłócenia w radiu komunikacja. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli to produkt powoduje szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego odbiór, który można sprawdzić wyłączając produkt i zachęcamy użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z następujących środków:• Zmień orientację lub lokalizację anteny odbiorczej. •Zwiększ odległość między produktem a odbiornikiem. • Podłącz produkt do gniazdka w innym obwodzie niż ten,do którego podłączony jest odbiornik.• W celu uzyskania pomocy należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.
	Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kontener na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je oddać do punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do recyklingu.

Instrukcje

Dziękujemy bardzo za wybranie tej maszyny do produkcji lodu kruszonego. Maszyna do produkcji lodu kruszonego to rodzaj maszyny i sprzętu powszechnie używanego w przemyśle spożywczym i gastronomicznym. Polega ona głównie na zamrożeniu soku, mleka, jogurtu i innych napojów w sorbet, który następnie jest krojony na drobne cząsteczki przez skrobak wykonany z miękkiego w smaku śniegu! Przed użyciem przeczytaj wszystkie instrukcje. Informacje te pomogą Ci osiągnąć najlepsze możliwe rezultaty.

Zawartość

1. Wprowadzenie

1.1 Producent

1.2 Operator 1.3

Dystrybucja podręcznika

1.3.1 Funkcja i treść

1.3.2 Komu należy przeczytać instrukcję

1.3.3 Jak przechowywać instrukcję

1. Opis maszyny 2.1

Użytkowanie

2.2 Główny komponent 2.3

Dane techniczne

2.4 Panel sterowania 3.

Instrukcja bezpieczeństwa

1. Transport i przechowywanie 4.1

Opakowanie 4.2

Transport 4.3

Przechowywanie

1. Instalacja

5.1 Lista części

5.2 Pozycja do instalacji 5.3

Postępowanie z materiałem opakowaniowym

5.4 Podłączanie zasilania 6.

Obstuga 6.1

Przygotowanie materiału i równomierne mieszanie 6.2

Uruchamianie maszyny do produkcji lodu kruszonego z 1 misą Model: XRJ 3L*1 6.3

Uruchamianie maszyny do produkcji lodu kruszonego

z 2 misami 6.4 Dozowanie lodu

kruszonego 6.5

Awaryjne 7.1

Opróżnianie misy 7.2 Demontaż kranu dozującego 7.3

Wyjmowanie misy i pokrywy

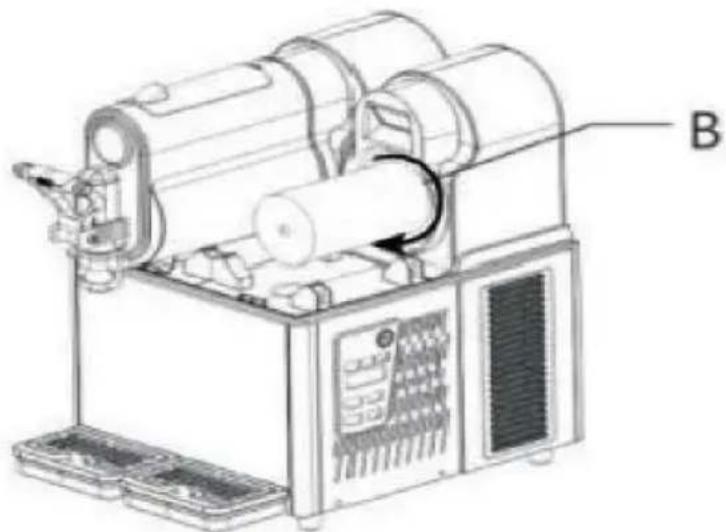

7.4 Czyszczenie i dezynfekcja części 7.6

Czyszczenie kroku 7.7

Czyszczenie tacki ociekowej 7.8

Wymiana żarówki 7.9

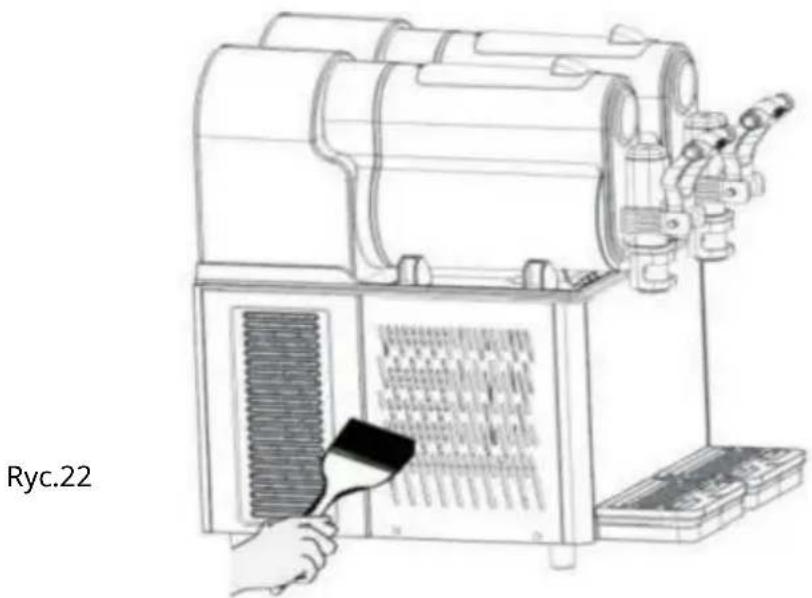

Czyszczenie skraplacza

7.9.1 Czyszczenie skraplacza maszyny do produkcji lodu z jedną misą 7.9.2

Czyszczenie skraplacza maszyny do produkcji lodu z dwiema misami 7.10

Planowana konserwacja

1. Przetwarzanie odpadów

2. Rozwiązywanie problemów

9.1 Kody błędów i rozwiązania dla maszyny do produkcji lodu kruszonego

9.1.1. Po podłączeniu czujnika temperatury wyświetla się „LL” 9.1.2 Czujnik temperatury jest zwarty i wyświetla się „LL”
9.1.3 Gdy napięcie sieciowe jest zbyt wysokie, maszyna przestaje pracować i generuje kod alarmu „E1 Err”
9.1.4. Gdy napięcie sieciowe jest zbyt niskie, maszyna przestaje pracować i generuje kod alarmu „E2 Er”
9.1.5. Zmierzony prąd silnika jest zbyt wysoki, kanał prądowy generuje alarm i chroni przed wyłączeniem, kod wyświetlacza to E3 Err 10. Inteligentny elektroniczny układ zaworów 11. Schemat wybuchowy maszyny do lodu kruszonego

1. Wprowadzenie

1.1 Producent Dane

producenta znajdują się na tabliczce znamionowej

1.2 Operator W

zależności od aplikacji wyróżnia się dwa typy osób.

Użytkownik

Zgodnie ze standardami zdrowotnymi ludzie trenowali techniki przymusu,

Po przeczytaniu tej instrukcji dowiesz się wszystkiego na temat dystrybucji slush:

Ustawianie i wymiana maszyny do lodu lodowego Prawidłowe dozowanie produktów

Czyszczenie maszyny do produkcji lodu kruszonego

Specjalistyczne osoby techniczne

Przestudiowano tę instrukcję i przeszkolono w zakresie instalacji, użytkowania i konserwacji maszyny do produkcji lodu kruszonego;

W przypadku poważnej usterki, możesz naprawić maszynę do lodu kruszonego i dobrze znać tę instrukcję

Znać wszystkie informacje zawarte w instrukcji i potrafić prawidłowo objaśniać schematy i wykresy; Znać ważne informacje

dotyczące higieny, zapobiegać wypadkom, znać normy techniczne i bezpieczeństwa. Mieć doświadczenie w obsłudze tego rodzaju maszyny do produkcji lodu kruszonego.

Podjąć działania naprawcze w nagłych wypadkach. Odłączyć urządzenie zabezpieczające i prawidłowo używać urządzenia.

Osobom, które nie stosują się do powyższych wymagań, zabrania się korzystania z

maszyny.

1.3 Dystrybucja instrukcji Użytkownicy

powinni uważnie przeczytać tę instrukcję przed użyciem.

1.3.1 Funkcja i treść

Podaj istotne informacje dotyczące użytkowania i instalowania

instrukcji 1.3.2 Dla kogo jest przeznaczona

Użytkownicy i specjaliści techniczni.

Niniejsza instrukcja stanowi nieodłączną część maszyny.

Zatem musi zostać dostarczona kupującemu w momencie sprzedaży.

1.3.3 Jak przechowywać instrukcję obsługi

Instrukcja obsługi musi być umieszczona w pobliżu maszyny i utrzymywana w stanie nienaruszonym i w bezpiecznym miejscu.

2. Opis maszyny

2.1 Użytkowanie

Ta maszyna jest specjalnie używana do robienia lodu lodowego. Jeśli jest używana do robienia nabiału i innych produktów spożywczych, temperatura materiału miski musi zostać sprawdzona i zgodna z obowiązującymi przepisami i standardami maszyny.

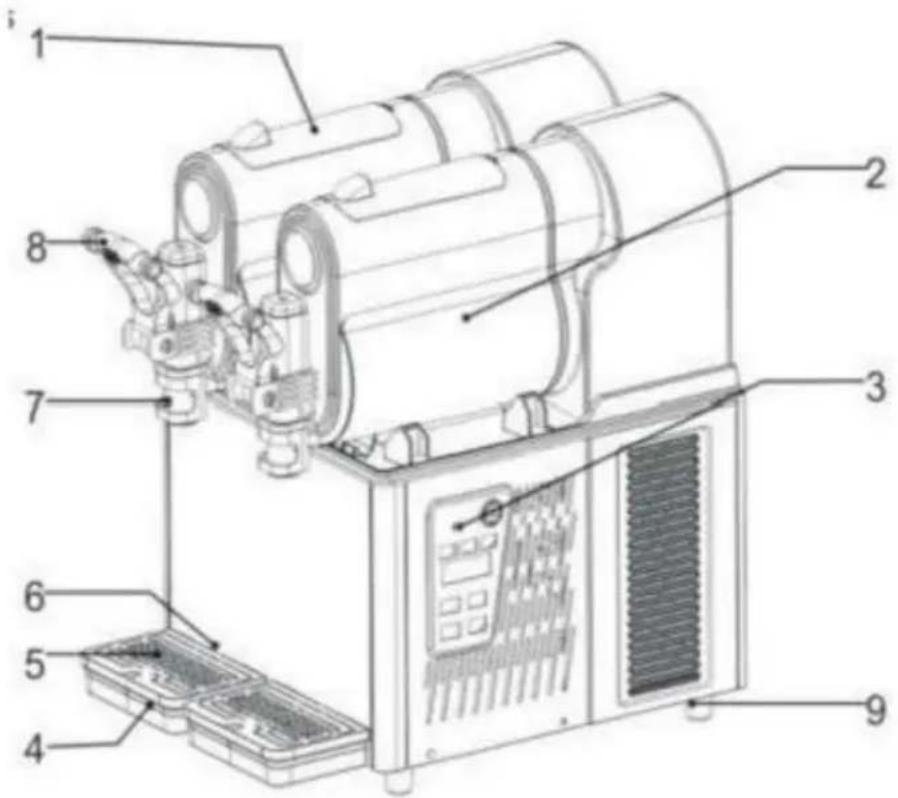

2.2 Główny składnik

1.Dach miskowy2.Miska3.Panel sterowania4.Tackaociekowa 5.Pokrywa tacy ociekowej

6. Wąż spustowy7.Stuknij 8. Uchwyt9. Stopa maszyny

W niniejszym podręczniku poniższe elementy oznaczają:

XRJ3LX1, maszyna do produkcji lodu kruszonego z jedną komorą

XRJ3LX2, dwumisowy slush maszyna

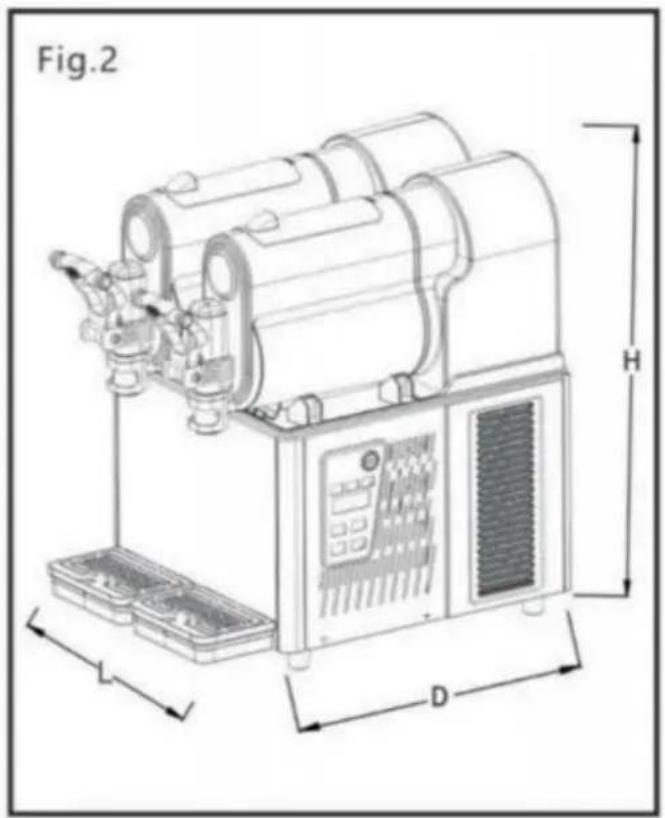

2.3 Dane techniczne

Tryb	XRJ3LX1	XRJ3LX2
RozmiarDł.*Gł.*Wys. (cm)	20x51x52	36X51x51,5
Masa netto (kg) (Miska pusta)	Zobacz tabliczkę znamionową
Moc (w)	Zobacz tabliczkę znamionową
Temperatura cieczy	Min.: 20 °C/68 °F Maks.: 32 °C/89 °F
Miska	1	2
Miska (L)	3	6
Hałas podczas pracy	<65 decybeli
Klimat	N

Każda zmiana lub zwiększenie musi zostać zatwierdzone i wykonane przez

Produkcja.

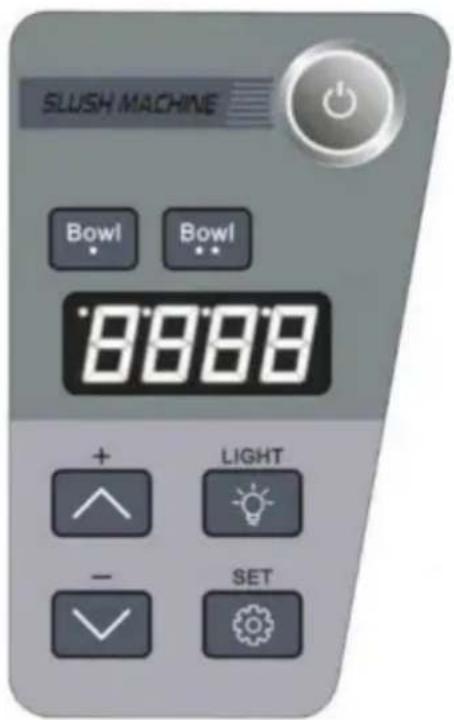

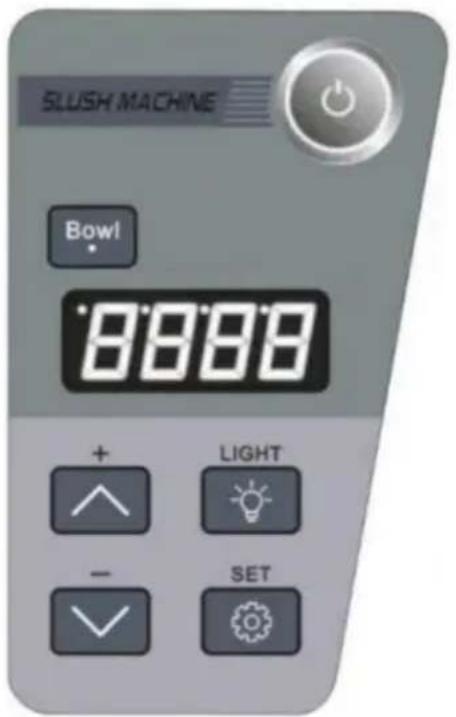

2.4 Panel sterowania

Rys.3

SLUSH MACHINE Bowl 8:8:8:8 + LIGHT - SET

3. Instrukcja bezpieczeństwa

Części maszyny do produkcji slush i montaż skraplacza, slush

rozwiązywanie problemów z maszyną wykluczenie i konserwacja

być obsługiwany przez profesjonalistów producenta, którzy mają pokrewne

doświadczenie. Bez doświadczonych osób monitorujących lub

maszyna do lodu lodowego nie może być używana przez osoby niepełnosprawne, z

niepełnosprawnością intelektualną, umysłową, którym brakuje doświadczenia i wiedzy

Dzieci muszą zachować ostrożność bawiąc się w pobliżu maszyny.

W przypadku uszkodzenia przewodu maszyny, należy go wymienić u producenta

profesjonalistów lub osób posiadających doświadczenie w tej dziedzinie.

W przypadku zeskrobania maszyny, materiał musi zostać dostarczony i obsłużony przez powiązaną osobę

instytucja władzy

4. Transport i magazynowanie

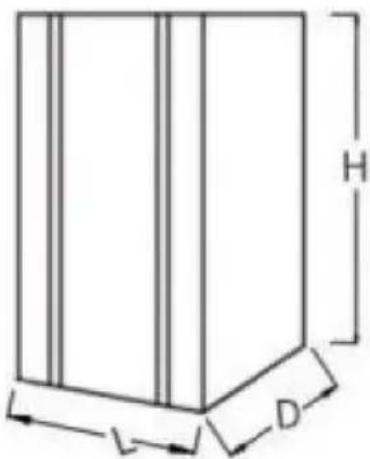

4.1 Pakowanie

Drewniane pudełko, profilowana pianka i możliwość odbioru.

Rozmiar opakowania (w przybliżeniu)

	Szerokość	Głębokość	Zatoka (H)
XRJ3LX1	(dl.) 310mn	(D) 700 mm	720 mm
XRJ3LX2	460 mm	695 mm	740 mm

Uwagi: wymiary i waga opakowania są przybliżone.

4.2 Transport

Trzymaj się prosto i noś ją co najmniej w dwie osoby.

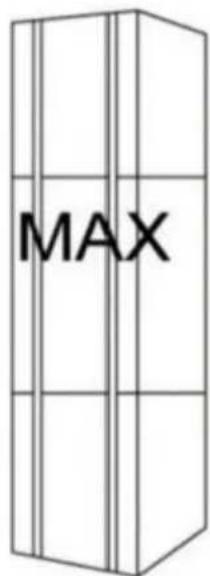

4.3 Przechowywanie

Uwaga: nie należy nakładać więcej niż trzech warstw.

MAX

Ryc.5

5. Instalacja

Maszyna do produkcji lodu kruszonego musi być zainstalowana w pomieszczeniu, na twardym i równym podłożu, z odpowiednim oświetleniem i wentylacją (nachylenie podłoża nie może przekraczać 2 stopni).

5.1 Lista części

Po wyczyszczeniu i dezynfekcji wszystkie części wskazane w instrukcji należy pokryć olejem smarującym.

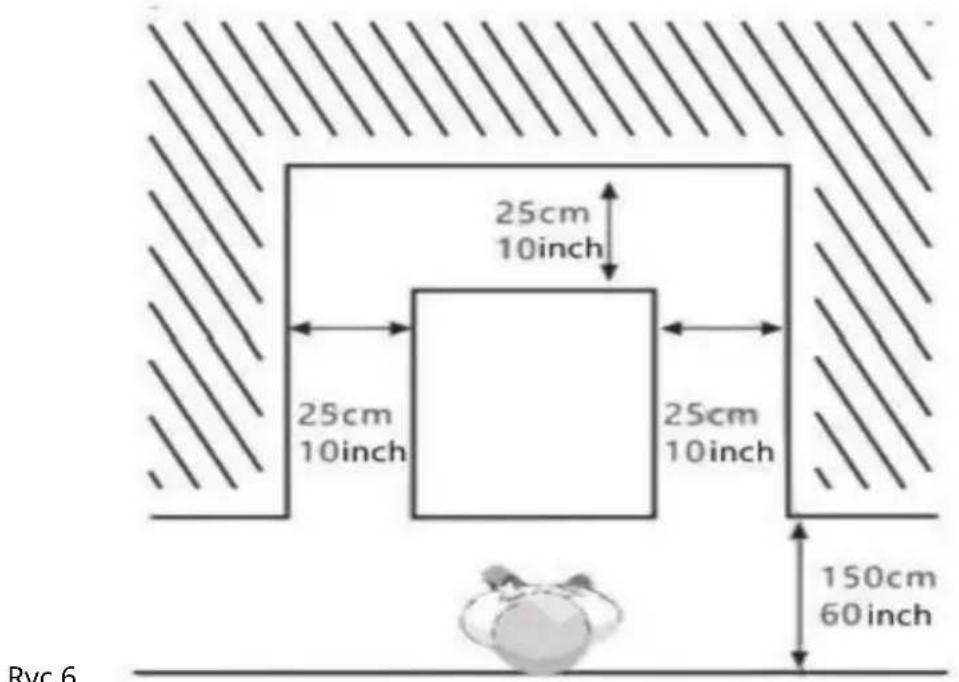

5.2 Miejsce instalacji Miejsce

instalacji musi zostać zaplanowane z wyprzedzeniem; Miejsce

instalacji musi być twarde i równe Warunki instalacji

muszą być wystarczająco jasne i wentylowane oraz czyste; Wymagane jest również gniazdko elektryczne; Odległość

instalacji od innych obiektów, patrz poniżej rys. 6

25cm 10inch 25cm 10inch 25cm 10inch 150cm 60inch Rvc.6

Ryc.6

5.3 Postępowanie z materiałami opakowaniowymi

Materiały opakowaniowe należy traktować oddzielnie, zgodnie z lokalnymi przepisami. Zalecamy ich zachowanie w celu ponownego zapakowania i wysyłki w przyszłości.

5.4 Podłącz zasilanie

Przed podłączeniem zasilania upewnij się, że maszyna do lodu kruszonego jest wyłączona. Następnie podłącz do podłącz zasilanie.

Dane można odczytać z tabliczki znamionowej maszyny.

Ostrzeżenie: Gniazdo musi znajdować się w zasięgu dotyku użytkownika, aby można było szybkie odłączenie w nagłych wypadkach bez użycia dodatkowych narzędzi.

6. Operacja

Ostrzeżenie

Frozen Drink(Percentage of juice powder: ≥10%)	SLS 0132°F~44.6°F (0°C~7°C)
Slushy(Percentage of sugar: ≥15%)	SLS 02 - SLS 0528°F~23°F (-2.2°C~-5.2°C)
Margarita Wine Slush(Percentage of liquor :10%-45%)	SLS 06 - SLS 1521°F~9°F (-6.2°C~-13°C)

Notatka:

1. Napój alkoholowy zazwyczaj zawiera 40% alkoholu objętościowo.

2. Wskaźnik SLS xx będzie migał po zmianie przełożenia, a maszyna będzie automatycznie zapisz ustawienia po 5

sekund. Następnie wyświetlacz przestaje migać, a temperatura

ciecz w cylindrze jest wyświetlana w formie fantazyjnych stopni Celsjusza, np. xx F.

1. Gdy temperatura wewnątrz misek jest bardzo niska, na powierzchni pojawi się lukier. zewnętrznej części misek, co jest normalne.

2. W niskich temperaturach wylewka może zamarznąć. Wystarczy rzucić pędzelkiem w kierunku dzióbek, a lód kruszony/wino kruszone/lody będą wypływać prawidłowo.

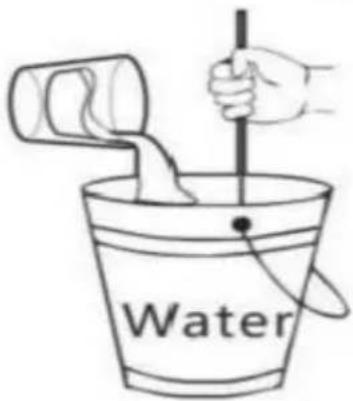

6.1 Przygotowanie materiału i równomierne mieszanie

Zabronione jest tylko picie wody

Uwaga

Działać pod nadzorem Producenta;

Rozcieńczyć i wymieszać skoncentrowany płyn z wodą w pojemniku

Zawartość cukru w mieszance powinna być >15%

niższa zawartość spowoduje uszkodzenie ślimaków i silników przekładniowych

Water

Ryc.7

Jeśli chcesz przygotować slush alkoholowy, wlej do pojemnika odpowiednią ilość alkoholu, zależnie od potrzeb. Zdejmij pokrywkę, postępując

zgodnie z poniższymi krokami: 1.

Podnieś górną

pokrywkę; 2. Wlej materiał do misek.

Ostrzeżenie

Nie można wlewać gorącego płynu (gorący płyn oznacza, że temperatura przekracza 40°C)

Poziom materiału nie może przekroczyć maksymalnego poziomu

wysokości 3. Po wsypaniu materiału zamknij górną pokrywę.

1. Ostrzeżenie: Przed podłączeniem zasilania lub uruchomieniem maszyny, wsyp materiał do miski. 2.

Materiałem nie może być sama woda.

1. Ostrzeżenie: Zakaz wkładania ręki do miski działa

6.2 Uruchamianie maszyny do produkcji lodu kruszonego z jedną komorą Model: XRJ3LX1

Na panelu znajdują się następujące elementy sterujące:

A. Wyłącznik główny cała maszyna.

:Służy do włączania/wyłączania zasilania

B. Przełącznik światła

Służy do włączania/wyłączania światła.

C. Funkcja czyszczenia: Dodaj odpowiednią ilość wody z wyprzedzeniem, a następnie kliknij

Przełącznik „SET”

aż na wyświetlaczu pojawi się napis „CLEAN” (CZYSTE), co oznacza otwarcie

Wyczyść system. Po czyszczeniu,

kliknij przełącznik SET

na wyświetlaczu ponownie pojawia się napis „OFF“, co oznacza

Zamknij System Czyszczenia. Gdy pęknięcia nie są czyste, użyj dostarczonego

ręcznikiem, aby usunąć wszelkie pozostałości brudu i wytrzeć wszelkie plamy wody.

D. Funkcja Slush/Margarita Wine Slush/Ice Cream/Frozen Drink: Przechowywać

klikając przełącznik SET

wyświetlacz pokazuje SLS, który jest używany do włączania

System odprowadzania brei.

Następnie możesz kliknąć „+”

robić lody

mocniej i możesz także kliknąć "_"

zmiękczyć lód/lody.

maszyna automatycznie zapisze ustawienie po 5 sekundach.

6.3 Uruchomienie maszyny do produkcji lodu kruszonego z 2 misami Model: XRJ3LX2

Na panelu znajdują się następujące elementy sterujące:

A. Wyłącznik główny

:Służy do włączania/wyłączania zasilania

cała maszyna.

B. Przełącznik

:Służy do włączania/wyłączania światła.

światła C. Funkcja czyszczenia: Wcześniej należy dodać odpowiednią ilość wody,

następnie kliknij miskę 1

lub miska2

aby wybrać miskę, którą chcesz

działaj. Następnie naciskaj przycisk „SET”, a na wyświetlaczu, aż do wyświetlenia pojawi się „CLR”, co oznacza otwarcie

Wyczyść system. Po wyczyszczeniu kliknij przełącznik SET, na jeszcze raz,

wyświetlaczu pojawi się „OFF”, co oznacza zamknięcie Clean System. To samo dotyczy obsługi druga miska. Jeśli pęknięcia nie są czyste, użyj dostarczonego ręcznika, aby je wyczyścić Pozostały brud i wytrzyj wszelkie plamy wody.

D. Slush/Margarita Wine Slush/Ice Cream/Frozen Drink Funkcja: Pierwsza

kliknij miskę1 lub miska 2

aby wybrać miskę, którą chcesz obsługiwać.

Następnie klikaj dalej przełącznik SET

aż na wyświetlaczu pojawi się SLS, że

służy do włączania Slush System. Następnie możesz kliknąć "+"

zrobić

twardszy slush/ice cream i można również kliknąć "_" cream

robić breję/lód

soft. Maszyna automatycznie zapisze ustawienie po

5 sekund. To samo dotyczy obsługi drugiej miski.

6.4 Dozowanie lodu kruszonego

Pociągnij za uchwyt i z miski wypłynie breja

Uwaga: jeśli rozprowadzasz błoto pośniegowe po raz pierwszy lub po dłuższym postoju, wycisnąć i zmarnować trochę, a następnie rozdzielić klientów.

6.5 Awaryjne

Ostrzeżenie: w przypadku awarii należy wyłączyć maszynę za pomocą zasilania przycisk i odłącz zasilanie.

Jeśli zamarznie, odłącz zasilanie i poproś o pomoc wyspecjalizowane osoby. Jeśli pożar, usuń

pobliski teren i zapytaj o fachowców.

7. Czyszczenie i konserwacja

Przed czyszczeniem lub konserwacją części zewnętrznych należy upewnić się, że główne

wyłącznik jest wyłączony i odłącz zasilanie.

Wszelkie środki ochrony czyszczącej i konserwującej muszą być

nosić (rękawiczki, okulary, chanson) zgodnie z lokalnymi normami bezpieczeństwa

Podczas czyszczenia i konserwacji należy postępować w sposób podany poniżej.

Załóż rękawice ochronne, aby uniknąć wypadku. • Nie używaj

rozpuszczalników ani substancji łatwopalnych.

- Do czyszczenia maszyny lub jej części nie należy używać twardych ani metalowych gąbek.

- Nie rozpyłać płynu na pobliskie obszary.

Nie myć części w dziobie!. • Nie suszyć

części w piecu lub kuchence mikrofalowej. • Nie zanurzać

maszyny w wodzie.

- Nie spryskiwać wodą bezpośrednio maszyny. - Można używać ciepłej

wody i przybliżonego środka czyszczącego (przestrzegając lokalnych przepisów i

zasady)

„Po zakończeniu prac należy upewnić się, że wszystkie osłony i zabezpieczenia, które zostały zamontowane,

zostały usunięte lub otwarte i odesłane na miejsce, odpowiednio zabezpieczone.

Czystość i higiena muszą być przestrzegane ostrożnie i stanowczo,

lokalny standard zapewniający kwalifikowany śnieg pośniegowy

O czystość i higienę należy dbać ostrożnie i z zaangażowaniem

w oparciu o lokalne standardy, aby zapewnić, że wymagany jest kwalifikowany slush Bowl

sprzątane co najmniej codziennie i przestrzegane lokalnych przepisów i regulacji.

Czas czyszczenia może być dłuższy w zależności od produktu Więcej

informacje, proszę skonsultować się z producentem, jeśli maszyna nie będzie mylona

Proszę codziennie czyścić zawory rozdzielcze czystą szmatką.

Mimo że elementy maszyny wykonane są ze stali nierdzewnej, plastiku i gumy,

łatwe do czyszczenia, a także o odpowiednim kształcie, nadal konieczne jest zapobieganie rozwojowi zarazków i rozmnażanie grzybów z powodu czyszczenia w połowie. Kiedy wtyczka nie jest wyciągnięta wyłączony lub cały przełącznik jest w stanie wyłączonym. Nie czyścić konserwacji maszyna.

7.1 Pusta miska

Przed czyszczeniem miski opróżnij ją

Jeżeli używasz go po raz pierwszy, nie ma potrzeby opróżniania go.

W tej instrukcji opisano tylko jedną miskę jako przykład

Operacje pozostałych misek są takie same, w zależności od powiązanych z nimi przycisków Proszę ustawić miskę w pozycji „czystej”, a następnie przesypać materiał z miski.

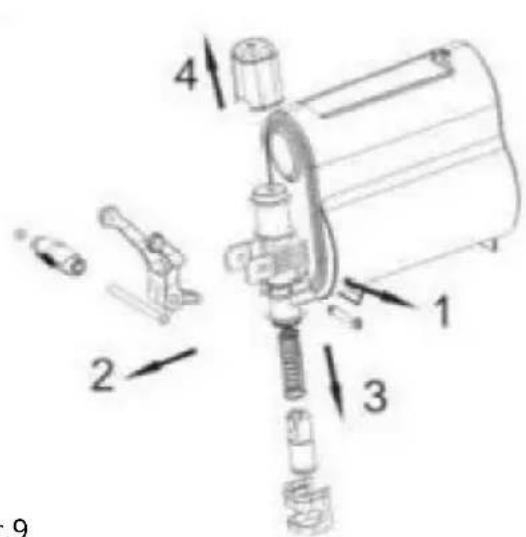

7.2 Demontaż kranu dozującego

Nie rozbieraj kranów, jeśli w miskach znajdują się produkty lub płyny.

7.3 Wyjmij miskę i przykryj ją

Wyjmij wszystkie miski, aby wyczyścić maszynę.

Wyjmij miskę, wykonując poniższe czynności.

1. Podnieś górną pokrywę do góry i wyjmij ją. Pociągnij zbiornik do góry i

na zewnątrz, aby całkowicie wyjąć go z gniazda.

1. Odkręcanie nakrętki.

2. Mieszadło wyjmowane i uszczelka mieszadła. Zobacz rys.10.

7.4 Czyszczenie i dezynfekcja części

Wszystkie zdemontowane części należy dokładnie oczyścić

Ważne: Sposób czyszczenia musi być zgodny z obowiązującymi lokalnymi przepisami higienicznymi standard.

Proszę postępować zgodnie z poniższymi instrukcjami:

Wlej wodę do pojemnika. Wymieszaj środek dezynfekujący z wodą (dodaj 2% sodu) hipokryta do wody)

Gąbka z płynem dezynfekującym dokładnie czyści miskę, pokrywę i parownik dokładnie wodą

Dodaj środek dezynfekujący do innego pojemnika.

Umieść zdemontowane części w środku dezynfekującym na 30 minut. Ponownie wyczyść wodą dokładnie.

Pozostaw części do wyschnięcia.

Złóż maszynę zgodnie z instrukcją 7.5.

Gąbka z płynem dezynfekującym czyści dach i struny serca, to co niematerialne.

Pozostaw na 30 minut

Wyczyść dolną powierzchnię wodą 2-3 razy za pomocą gąbki. Umieść pokrywę w czystym miejscu i osusz ją szmatką Zabroń

czyszczenia wodą lub dezynfekcji przed zdjęciem pokrywy

7.5 Resetowanie wyczyszczonych części

Wszystkie zdezynfekowane części muszą zostać ostrożnie ponownie złożone. Niektóre części muszą zostać nasmarowane, aby mogły działać normalnie.

Uszczelka (A) na mieszadle. patrz rys.12

Ważne: Sprawdzaj uszczelkę regularnie, jeśli jest uszkodzona. Wymień ją na nową.

Wymieniaj uszczelkę (A) co najmniej

raz na rok

Po zamontowaniu uszczelki (A) należy pokryć jej wnętrze dołączonym smarem. Patrz rys. 13.

Zamontuj uszczelkę (B), nasmaruj całą powierzchnię smarem zgodnie ze strzałkami, patrz rys. 14.

Włóż mieszadło do dziękczynienia

Uwaga: Ustawić mieszadło w odpowiednim miejscu.

Zobacz rys.

14-1. Wymień pierścień uszczelniający. Jeśli część silnika przecieka, należy wymienić pierścień uszczelniający. Wyjmij wspornik silnika

podłączony do silnika, a następnie wymień pierścień uszczelniający głowicy (podkładkę osi, uszczelkę osi). Podczas wymiany należy dodać trochę smaru. Następnie zamontuj wspornik silnika podłączony do silnika.

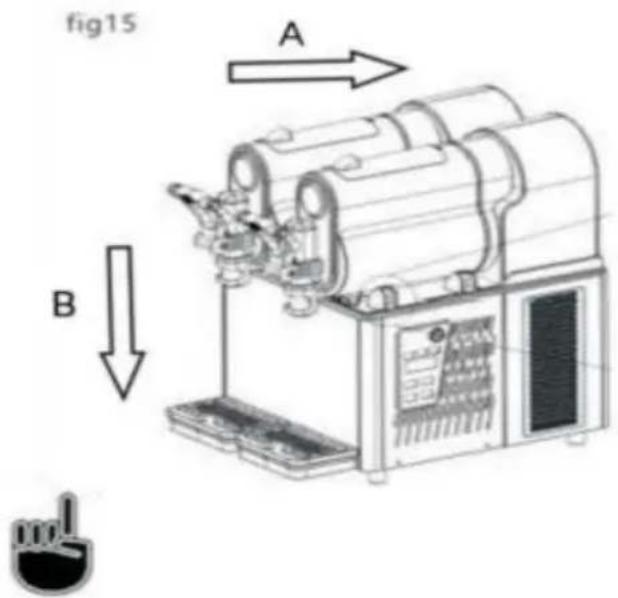

Zamontuj mieszadło i zamontuj miski jak na rys. 15.

fig15 A B

Uwaga: Ustaw miski w odpowiednim miejscu.

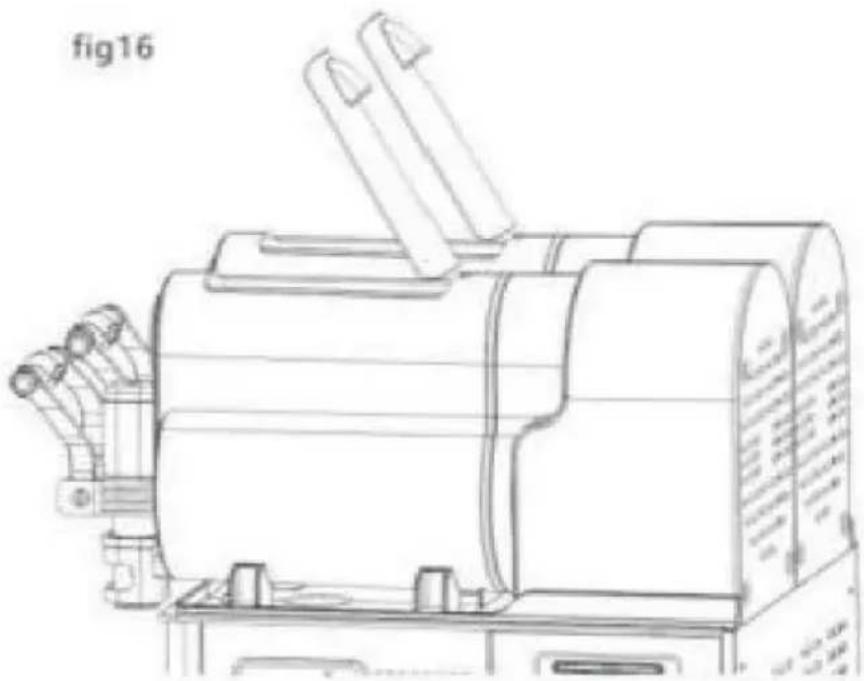

Zamontuj dach zgodnie z rys. 16

Dociśnij górną część dachu, aż się zatrzaśnie.

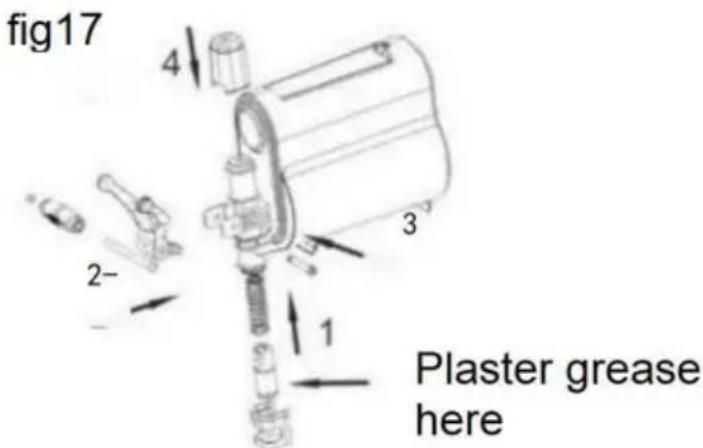

Zamontuj krany zgodnie z poniższą instrukcją na rys. 17.

1. Dokładnie nasmaruj smarem.

2. Wkręć śrubę, gdy gwintowniki są stabilne.

Uwaga: Wszystkie części należy instalować zgodnie z instrukcjami na rysunkach. Proszę zastosować

Dobrze nasmaruj, aby zapobiec wyciekaniu płynu.

7.6 Czysty krok

Przed użyciem urządzenia należy wykonać poniższe czynności czyszczące

1. Napełnij miskę wodą do pełna.
2. Uruchom maszynę tylko w trybie czyszczenia i mieszaj przez 5 minut.
   Zatrzymaj maszynę i otwórz kran, aby wyczyścić pojemniki.

7.7 Czyszczenie tacki ociekowej

Tackę ociekową należy opróżniać i czyścić codziennie

Uwaga: Wszystkie tacki ociekowe maszyny należy czyścić. Tacka ociekowa wymaga czyszczenia.

opróżnić i wyczyścić.

Tackę ociekową do wyjmowania z pojemnika można unieść od góry.

Umyj tackę i kratkę oddzielnie letnią wodą. Wytrzyj wszystkie elementy do sucha.

elementy. Umieść tackę z powrotem na miejscu i dociśnij, aby zabezpieczyć ją w maszynie.

Zmień położenie siatki na górze tacy

Po zatrzymaniu maszyny należy wyczyścić części wilgotną szmatką i osuszyć.

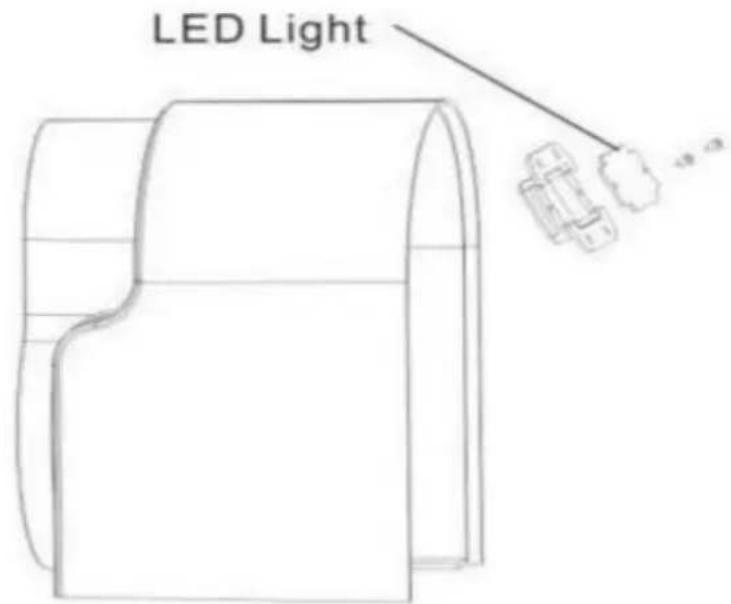

7.8 Wymień żarówkę

Żarówkę można wymienić tylko w przypadku odłączenia zasilania maszyny.

Zgodnie z poniższym rysunkiem otwórz mały tylny panel i wymień diodę LED żarówka, po złożeniu założ panel z powrotem, sprawdź czy jest dobrze zamknięty.

7.9 Wyczyść skraplacz

Tylko profesjonaliści mogą czyścić skraplacz. Znają wszystkie kroki operacyjne dobrze, używając przybliżonego urządzenia i ściśle przestrzegając lokalnego prawa i przepisów Skraplacz należy regularnie czyścić.

Ostrzeżenie: Ostra powierzchnia maszyny może później spowodować demontaż urządzenia zabezpieczającego części ochronne. Brudny kondensator osłabi działanie maszyny.

Skraplacz można zobaczyć po wyjęciu elementów zabezpieczających.

Nawet jeśli nie jest zainstalowana tylko jedna płyta (przednia, tylna lub boczna),

Maszyna jest również zabroniona do użytku. Operatorowi zabroniono czyszczenia skraplacza Elementy ochronne należy ustawić za pomocą śrubokrętów

7.9.1 Czyszczenie skraplacza jednomisowej maszyny do produkcji lodu kruszonego

Do mocowania i demontażu elementów zabezpieczających potrzebne są śrubokręty.

1. Luźna śruba bocznego panelu.

2. Zdejmij panel boczny

3. Zdemontuj części zabezpieczające. Wyszczotkuj kurz z powierzchni skraplacza.

z suchym pędzlem jak na rys.21

Ryc.21

Po wyczyszczeniu skraplacza należy ponownie umieścić elementy zabezpieczające.

7.9.2 Czyszczenie skraplacza maszyny do produkcji lodu kruszonego z dwiema misami

Zgodnie z poniższą instrukcją: 1. Odkręć 3 śruby tylnej płyty

1. Odkręć 5 śrub płyty bocznej.

2. Zdejmij panel boczny.

Zdemontuj elementy zabezpieczające.

Usuń kurz z powierzchni skraplacza suchym pędzlem, jak pokazano poniżej.

7.10 Planowana konserwacja

Ta maszyna wymaga regularnej konserwacji przez profesjonalistów (co najmniej 1 raz na dobę). rok).

Regularna konserwacja może zapewnić bezpieczeństwo maszyny i jej części państwo

Wszelkie uszkodzone części maszyny zostaną wymienione na oryginalne części producenta. Jeśli jakakolwiek część maszyny ulegnie uszkodzeniu lub będzie uszkodzona, używanie maszyny jest zabronione. Użytkownik nie może sam konserwować maszyny

Odpady elektroniczne należy traktować zgodnie z dyrektywą 2002/96/WE

Ale odpady muszą być rozmontowane i sklasyfikowane, a użyteczne części powinny zostać poddane recyklingowi.

Nad koszem na śmieci przypomina ludziom o klasyfikowaniu. śmieci. Prawidłowe przetwarzanie odpadów chroni nasze środowisko.

9. Rozwiązywanie problemów

Kłopoty	Potencjalne problemy	Rozwiązanie
Nie można obrócić na maszynie	Brak mocy wejściowej	Włóż wtyczkę do odpowiedniego gniazdka
	Nie nacisnałem przełącznika	Naciśnij przełącznik
Wyciek z wylotu	Gniazdo bez wazeliny	Dodaj wazelinę do wylotu
	Gniazdo jest uszkodzone	Zmień gniazdko
Miska przecieka	Miska nie może być zainstalowana w odpowiednia pozycja	Sprawdź miskę pozycja
	Brak wazeliny na pierścieniu uszczelniającym miski	Nałówż wazelinę na uszczelkę pierścień
	Uszkodzony pierścień uszczelniający	Wymień pierścień uszczelniający
Mieszadło nie pracujący	Nie włączaj głównego wyłącznika	Włącz główny przełącznik
	Miska wewnątrz zamrażarki	Zjechać z głównego przełącz i pozwól lodowi topienie
Maszynanie robię brei	nie włączaj głównego wyłącznika	Włącz głównyprzełącznik
	Nie przełączaj na tryb „SLS”	Zabierać się do dzielatryb „SLS”
	Ból serca nie jest odpowiedni	Dostosuj grubośćbrei
	Kondensator zbyt brudny/słabawentylacja	Wyczyść skraplacz
	Podejście maszyny do lodu kruszonegow gorącej pozycji	Ustaw maszynę wfajna pozycja
Mieszadło hałasuje	Nieprawidłowy montaż pierścienia uszczelniającego mieszadła	Sprawdź i wymieńżeglugę
	Brak wazeliny na pierścieniu uszczelniającym lub pierścieńuszczelniający jest uszkodzony	Dodaj wazelinę lubwymienić pierścień uszczelniający
Bez brei wychodzący z gniazdka	Miska wewnątrz zamarza i topi się	Wyłącz głównyprzełącz i pozwól, aby lód się roztop

9.1 Kody błędów i rozwiązania dla maszyny do produkcji lodu

kruszonego 9.1.1. Po podłączeniu czujnika temperatury wyświetla się „LL”.

Sprawdź, czy czujnik temperatury jest prawidłowo zainstalowany, czy przewód łączący nie jest uszkodzony lub przerwany; wymień czujnik temperatury.

9.1.2 Temperatura jest zwarta i wyświetla się „LL”

Sprawdź, czy czujnik temperatury jest prawidłowo zainstalowany, czy połączenie bezprzewodowe nie jest uszkodzone lub temperatura mierzona przez czujnik temperatury przekracza 60°C. Wymień czujnik temperatury.

9.1.3 Gdy napięcie sieciowe jest zbyt wysokie, maszyna przestaje pracować i generuje kod alarmu „E1 Err”

9.1.4. Gdy napięcie sieciowe jest zbyt niskie, maszyna przestaje pracować i generuje kod alarmu „E2 Er”

1. Zaleca się klientom zakup stabilizatora napięcia, aby można było wykorzystać napięcie

w rozsądnym zakresie 2. Zmień

parametry alarmu napięcia bez generowania alarmu napięcia I. W stanie włączenia naciśnij przycisk „Ustawienia” przez 3 sekundy, aby wejść do menu ustawień, a okno zacznie migać

II. Następnie kliknij przycisk „Ustawienia”, a okno zacznie migać

II. Następnie kliknij przycisk „Miękkość brei”, aby ustawić wartość na 0

IV. Poczekaj, aż wyświetlacz przestanie migać, co oznacza, że ustawienie zostało pomyślnie wprowadzone.

9.1.5. Zmierzony prąd silnika jest zbyt wysoki, kanał prądowy generuje alarm i chroni przed wyłączeniem, kod wyświetlacza to E3 Err.

1. Jeśli wał mieszający jest zablokowany i zadziała zabezpieczenie wyłączające, zostanie on automatycznie uruchomiony

ponownie po

5 minutach. 2. Jeśli silnik jest uszkodzony i obraca się bardzo wolno lub nie może się obracać, należy wymienić silnik. 3. Zmień

wiec parametry alarmu prądu silnika i zatrzymaj go, jeśli nie wystąpi żaden alarm, a następnie sprawdź, czy silnik się obraca.

I. W trybie roboczym naciśnij i przytrzymaj przycisk „Ustawienia” przez 3 sekundy, aby wejść do menu ustawień. Okno zacznie migać, gdy

II. Następnie kliknij przycisk „Ustawienia”, a okno zacznie migać

III. Następnie kliknij przycisk „Ustawienia”, a okno zacznie migać

IV. Następnie kliknij przycisk „miękkość lodu”, aby ustawić ocenę na 0

V. Poczekaj, aż wyświetlacz przestanie migać, co oznacza, że ustawienie zostało wprowadzone pomyślnie.

10. Inteligentny elektroniczny system zaworów

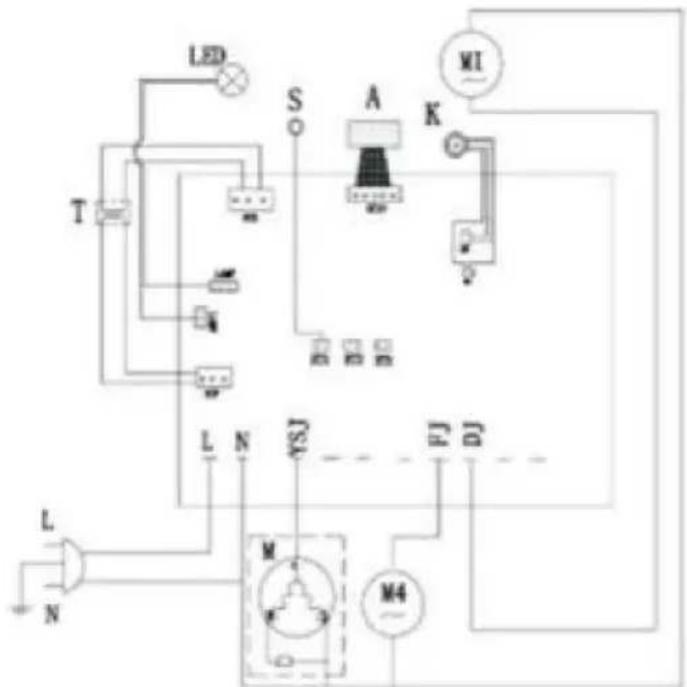

Electrical diagram-XRJ3LX1

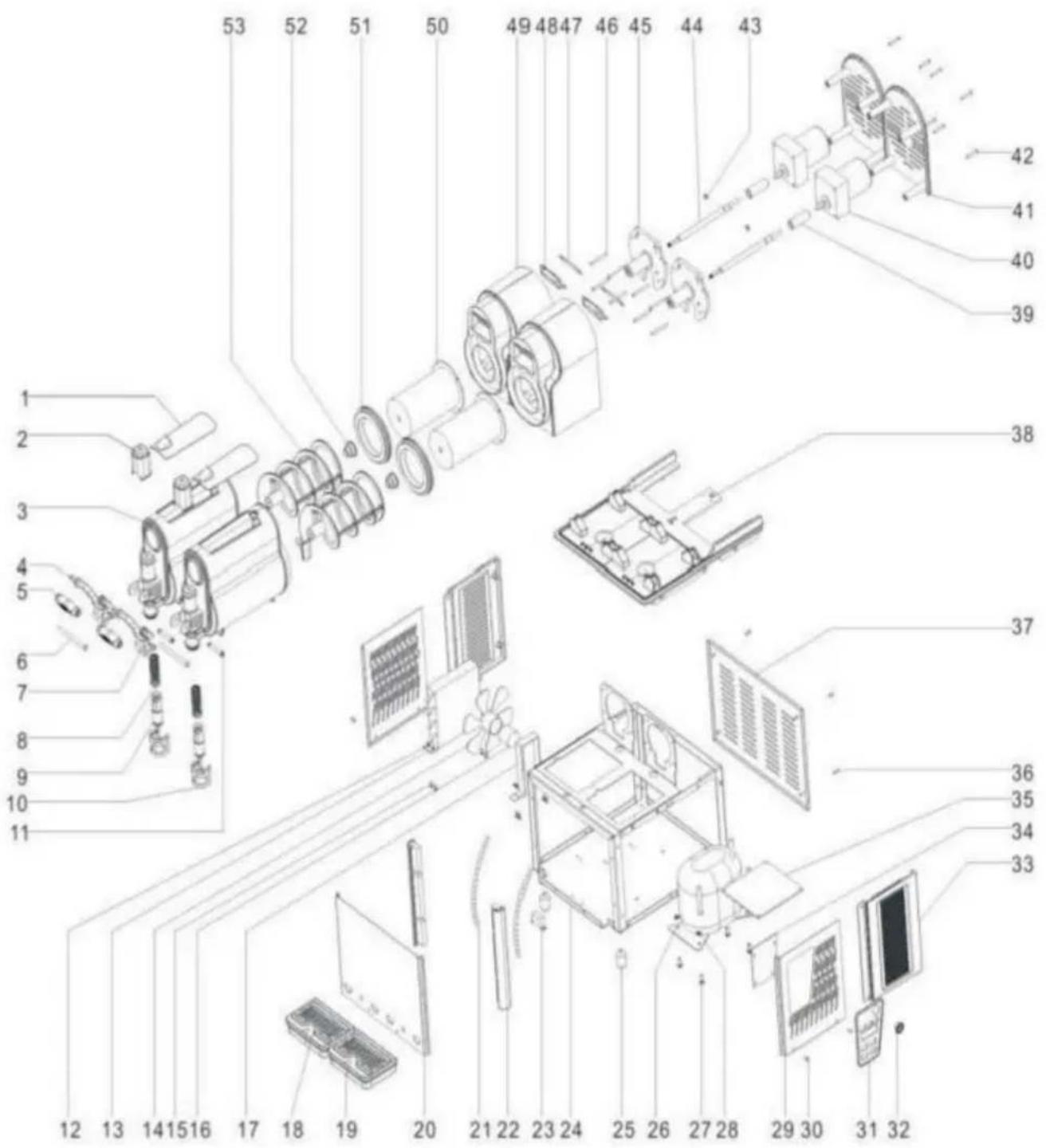

1. Schemat wybuchu maszyny do produkcji lodu kruszonego


Kod	Nazwa części Kod		Nazwa części
1	Dach 29		Płyta
2	Dach do uchwytu	30	Śruba mocująca płytę boczną
3	Zbiornik	31	Panel sterowania
4 Główny pin dłoni lo 32			Przełącznik
5	Uchwyt	33	Panel tylny
6	Szpilka uchwytu	34	Płytka PCB
7	Uchwyt klucza	35	Ociekacz
8	Wiosna	36	Nakrętka talerzowa
9	Tłok nurnikowy	37	Tablica
10	Pokrywa uchwytu	38	Panel bazowy do 2 zbiorników
11	Imadło-Szpilka uchwytu	39	Krzew miedziany
12	Nakrętka sześciokątna	40	Silnik
13	Skraplacz	41	Tylny panel silnika
14	Wentylator	42	Powrót do wspinaczki górskiej
15 Śruba stała silnika wentylatora 43			Wiosna
16	Wentylator silnika	44	Pręty mieszające
17 Uchwyt silnika wentylatora		45	Posiadacz silnika
18	Dach Terawatt	46	Śruba mocująca silnik
19	Tacka ociekowa	47	Płyta główna do oświetlenia
20	Panel przedni	48	Klosz lampy
21	Rura	49	Uchwyt na mieszadło
22	Noga	50	Wyparka
23	Transformer	51	Pierścień uszczelniający zbiornika
24	Rama główna	52	Uszczelnienie ślimaka mieszającego
25	Gumowy głupiec	53	Ślimak mieszający
26	Kompresor	54
27	Kompres śrubowy	55
28	Nakrętka sprężarki	56

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

SLUSH-MACHINE

MODEL: XRJ3LX1 XRJ3LX2
