Produkttyp	Slushmaskin med 2 behållare
Märke	Vevor
Modell	XRJ3LX2
Mått (L x B x H)	36 x 51 x 51,5 cm
Total kapacitet	6 L (2 behållare på 3 L var)
Antal behållare	2
Omgivningstemperatur vid drift	20 °C till 32 °C
Ljudnivå	< 65 dB
Huvudmaterial	Rostfritt stål, plast, gummi
Tillgängliga funktioner	Slush, margarita, krossad is, isdryck, automatisk rengöring
Konsistensinställning	Med knapparna + och - på kontrollpanelen
Elektrisk matning	Se märkskylt (anvisningar på maskinen)
Effekt	Se märkskylt
Säkerhetssystem	Nödstopp, överspännings-/underspänningsskydd, motorskydd, temperatursensor
Löpande underhåll	Daglig rengöring av droppbricka, desinfektion av löstagbara delar
Underhåll av kondensor	Av professionell, regelbundet (minst en gång per år)
Reservdelar och reparerbarhet	Originaldelar finns hos tillverkaren; tätningar, omrörare, LED-lampor etc.
Garanti och support	Teknisk support via www.vevor.com/support

Vanliga frågor - XRJ3LX2 Vevor

Hur startar man maskinen?

Se till att maskinen är ansluten och att huvudströmbrytaren är på. Välj önskad behållare (för XRJ3LX2, tryck på Behållare 1 eller Behållare 2). Tryck på 'SET' flera gånger tills displayen visar 'SLS' för att starta slush-läget. Du kan justera konsistensen med knapparna + och -.

Vad gör jag om maskinen inte startar?

Kontrollera först att kontakten är ordentligt ansluten till ett lämpligt uttag. Se sedan till att huvudströmbrytaren är intryckt. Om problemet kvarstår, kontakta teknisk support.

Varför gör min maskin ingen slush?

Kontrollera att huvudströmbrytaren är på och att läget 'SLS' är aktiverat. Se till att blandningen innehåller minst 15 % socker (eller lämplig ingrediens). Om kondensorn är smutsig, rengör den. Placera maskinen på en sval och väl ventilerad plats.

Hur rengör jag maskinen?

Töm först behållarna. Använd automatisk rengöring: tillsätt vatten i behållaren, välj behållare, tryck sedan på 'SET' tills 'CLR' eller 'CLEAN' visas. Låt gå i 5 minuter, töm sedan. Demontera kranen, behållaren och omröraren för manuell rengöring med ett milt desinfektionsmedel (t.ex. vatten + 2% natriumhypoklorit). Skölj noga och torka.

Vad betyder felkoderna LL, E1, E2, E3?

LL: problem med temperatursensor (frånkopplad eller kortslutning). E1 Err: nätspänning för hög. E2 Er: nätspänning för låg. E3 Err: motorström för hög (blockering). I samtliga fall, kontrollera anslutningar och se manual eller support.

Hur justerar jag slush-konsistensen?

I läget 'SLS', använd knappen '+' för att göra slushen hårdare (kallare) och '-' för att göra den mjukare. Maskinen sparar inställningen automatiskt efter 5 sekunder.

Kan jag använda bara vatten i maskinen?

Nej, användning av enbart vatten är förbjuden. Blandningen måste innehålla minst 15 % socker (för slush) eller lämplig ingrediens (juice, alkohol...). Enbart vatten skulle skada skruvarna och motorerna.

Hur undviker jag läckage vid kranen?

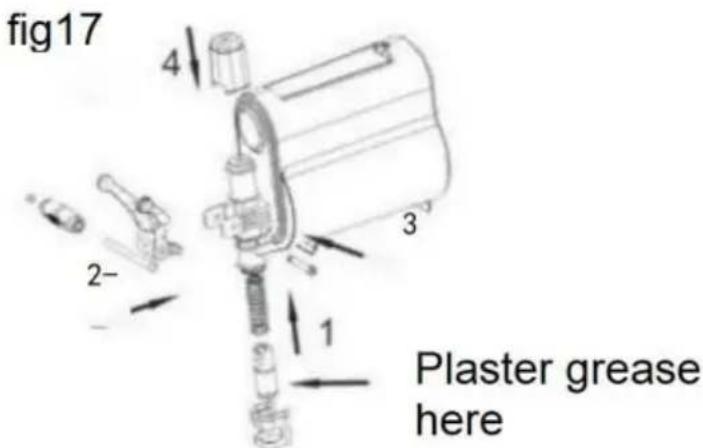

Se till att kranen är korrekt installerad och att tätningen är väl smord med vaselin. Kontrollera tätningens skick; byt ut den om den är sliten. Smörj även rörliga delar vid återmontering.

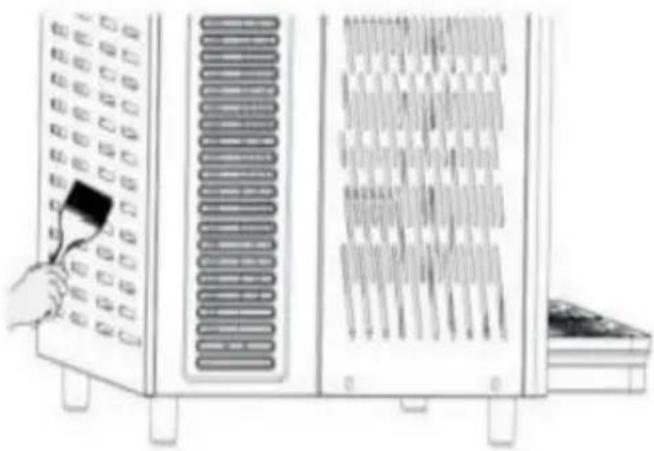

Hur ofta ska jag rengöra kondensorn?

Kondensorn bör rengöras regelbundet, minst en gång per år, av en professionell. En smutsig kondensor minskar maskinens prestanda. Följ instruktionerna i manualen för demontering av paneler och borstning av damm.

Var hittar jag reservdelar?

Originaldelar finns hos tillverkaren Vevor. Kontakta teknisk support via www.vevor.com/support för att beställa tätningar, omrörare, LED-lampor etc. Använd alltid originaldelar för att garantera säkerhet och korrekt funktion.

BRUKSANVISNING XRJ3LX2 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

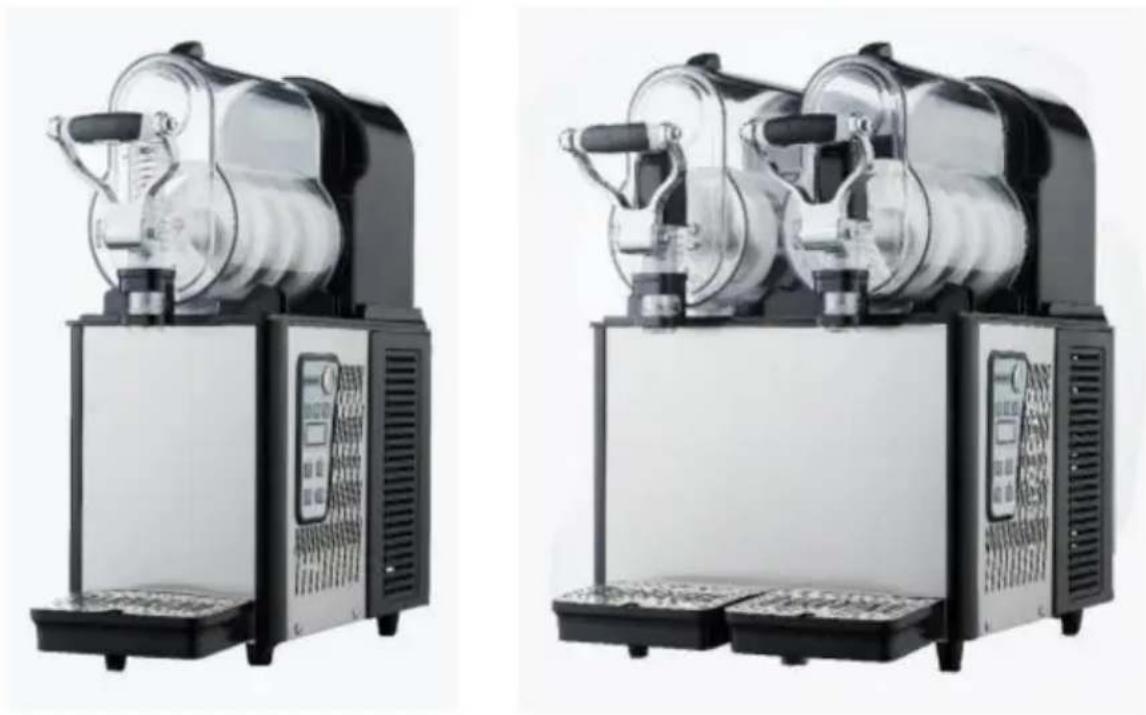

SLUSH MASKIN

MODELL: XRJ3LX1 XRJ3LX2

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.
	FÖRSIKTIGHET:Ändringar eller modifieringar är inte uttryckligen godkända av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda utrustningen!Denna enhet uppfyller del 15 av FCC-reglerna. Driftär föremål för följande två villkor:1) Denna produkt kan orsaka skadliga störningar.2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.VARNING:Ändringar eller modifieringar av denna produkt inte uttryckligen godkänt av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkten.Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en klass B digital enhet enligt del 15 av FCC-regler, dessa gränser är utformade för att tillhandahålla rimliga skydd mot skadliga störningar i ett boende installation.Denna produkt genererar, använder och kan utstråla radiofrekvenser energi, och om den inte installeras och används i enlighet med instruktioner, kan orsaka skadliga störningar på radio kommunikation. Det finns dock ingen garanti för det störningar kommer inte att inträffa i en viss installation. Om detta produkten orsakar skadliga störningar på radio eller TV mottagning, vilket kan fastställas genom att stänga av produkten och vidare uppmuntras användaren att försöka korrigera störningen genom en eller flera av följande åtgårder. • Rikta om eller flytta mottagningsantennen. • Öka avståndet mellan produkten och mottagaren. • Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.• Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.
	Denna produkt omfattas av bestämmelserna i EU-direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte kasseras tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingspla för återvinning av elektriska och elektroniska apparater

Instruktioner

Tack så mycket för att du valde den här slushmaskinen. Slushmaskinen är en typ av maskin och utrustning som ofta används inom livsmedelsindustrin och cateringindustrin, det är främst genom fryst juice, mjölk eller yoghurt och andra drycker frysta till en sorbet, och kommer skäras till fina partiklar genom skrapan, gjord av snöis med mjuk smak! Läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå bästa möjliga resultat.

Innehåll

1. Introduktion 1.1 Tillverkare 1.2 Operatör 1.3

1.3.1 Funktion och innehåll 1.3.2 Vem ska läsa manualen 1.3.3 Hur man förvarar manualen 2. Maskinbeskrivning 2.1

Användning

2.2 Huvudkomponent 2.3

Tekniska data

2.4 Kontrollpanel 3.

Säkerhetsmanual 4.

Transport och förvaring 4.1 Packning

4.2 Transport

4.3 Förvaring 5.

Installation

5.1 Reservdelslista

5.2 Läge att installera 5.3

Hantering av förpackningsmaterial 5.4

Anslut ström 6. Drift 6.1

Förbereda

material och röra jämnt. 6.2 Starta en 1-skåls slushmaskin.

Modell: XRJ 3L*1. 6.3 Starta en 2-skåls slushmaskin. 6.4

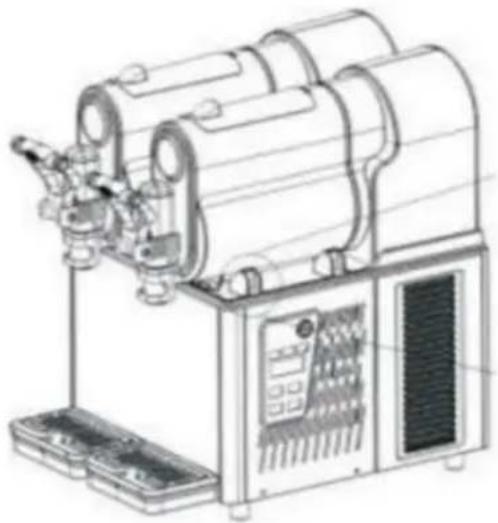

7.3 Ta ut skålen och locket.

7.4 Rengör och desinficera delar. 7.6

Rengöringssteg.

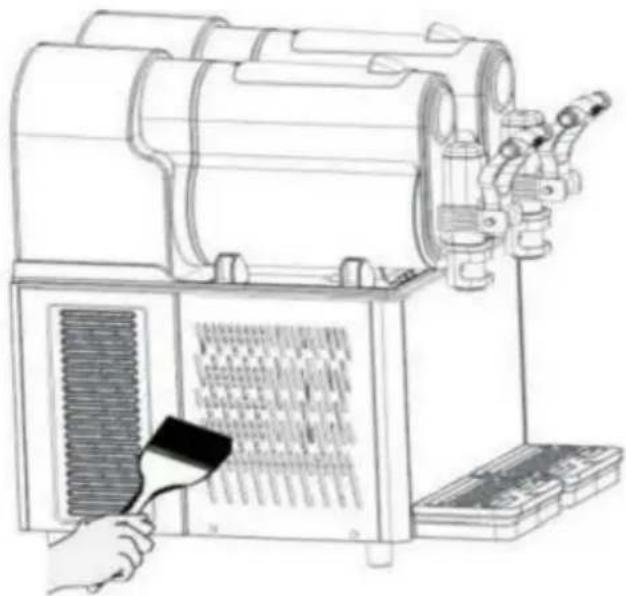

7.9.1 Rengöring av kondensorn för slushmaskin med en skål. 7.9.2

Rengöring av kondensorn för slushmaskin med två skålar. 7.10

Schemalagt underhåll.

1. Avfallsbehandling. 9.

Felsökning. 9.1 Felkoder

och lösningar för slushmaskin.

9.1.1. När tempereringen är ansluten visas "LL". 9.1.2 Temperaturen är kortsluten och den visar "LL". 9.1.3 När nätspänningen är för hög slutar maskinen att fungera och genererar en larmkod "E1 Err". 9.1.4. När nätspänningen är för låg slutar maskinen att fungera och genererar en larmkod "E2 Er". 9.1.5. Den uppmätta motorströmmen är för hög, strömkanalen genererar ett larm och skyddar avstängning, displaykoden är E3 Err. 10. Intelligent elektroniskt ventilsystem. 11. Slushmaskin explosiv diagram.

1. Introduktion.

1.1 Tillverkare.

Tillverkarens uppgifter finns på typskylten.

1.2 Operatör

Baserat på olika applikationer finns det två typer av personer.

Användare

I enlighet med hälsostandard tränade människor tvångstekniker,

Vet alla för att distribuera slask har följande förmåga efter att ha läst denna manual:

Placera och byt slushmaskin Dispensera produkterna på rätt sätt

Specialiserade tekniska personer

Studerade denna manual och tränade hur man installerar, använder och underhåller denna slushmaskin;

Vid allvarliga fel, kan reparera slaskmaskinen och känna till denna manual väl

Behärska all information i manualen och kan förklara diagram och grafer korrekt; Känna till viktiga

hygienkunskaper väl, förhindra att olyckor inträffar, känna till teknisk och säkerhetsstandard Har erfarenhet av att serva denna typ av slaskmaskin.

Bemästra behandlingsåtgård till akut. in separerad säkerhetsanordning och använd maskinen på rätt sätt

Människor är förbjudna att använda maskinen som inte överensstämmer med ovanstående krav

Användare måste läsa denna manual noggrant innan användning.

1.3.1 Funktion och innehåll

Erbjud viktig information om användning och installation

1.3.2 Vem ska läsa manualen

Användare och specialiserade tekniska personer.

Denna manual är en oskiljaktig del av maskinen.

Så den måste levereras till köparen när den säljs.

1.3.3 Hur man förvarar manualen

Manualen måste placeras nära maskinen och förvaras intakt och tydlig.

2. Maskinbeskrivning

2.1

Användning: Denna maskin används speciellt för att göra slush. Om den används för att tillverka mejeriprodukter och andra livsmedel, måste skålens materialtemperatur testas och följa maskinens nuvarande regler och standard.

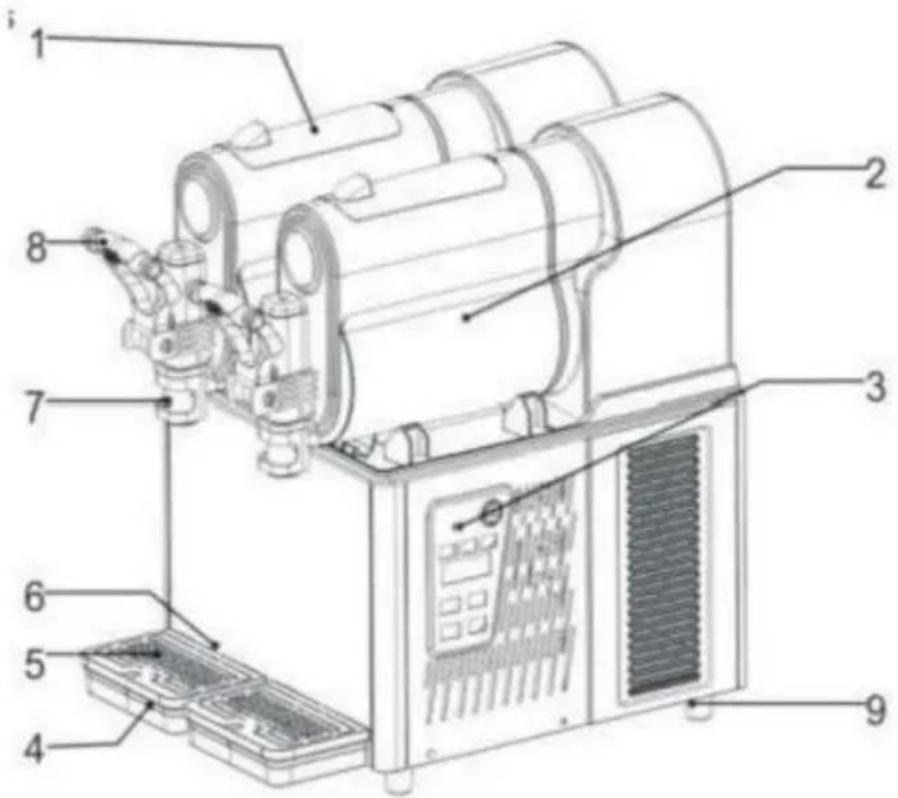

2.2 Huvudkomponent

1.Skåltak2.Skål3. Kontrollpanel 4.Droppbricka5. Droppbricka lock

6. Avloppsslang7. Tryckpå 8. Hantera9. Maskinfot

I den här bruksanvisningen betyder punkterna enligt nedan:

XRJ3LX1, slushmaskin med en skål

XRJ3LX2, slushmaskin med två skålar

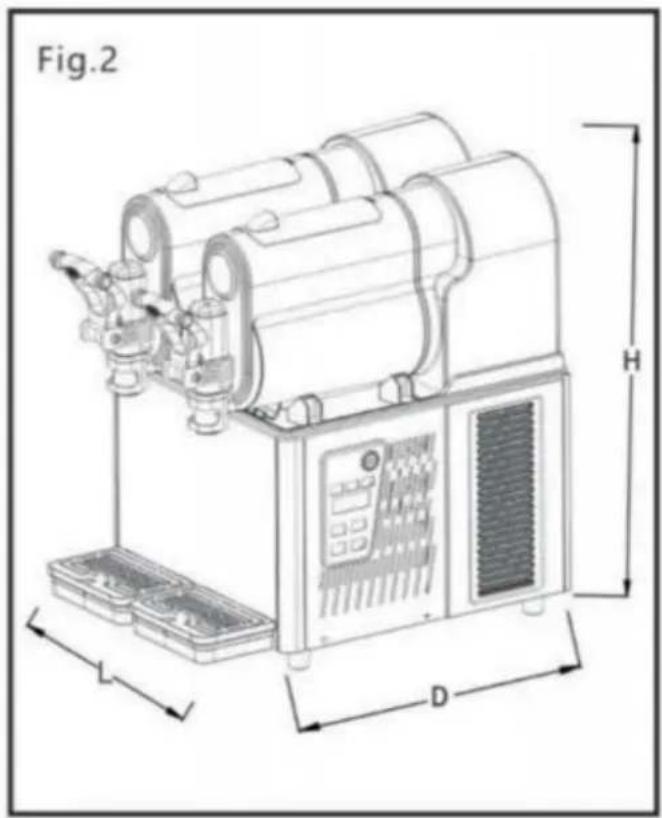

2.3 Tekniska data

Läge	XRJ3LX1	XRJ3LX2
StorlekL*D*H (CM)	20x51x52	36X51x51,5
Nettovikt (kg) (tom skål)	Se namnskylt
Effekt (w)	Se namnskylt
Vätsketemperatur	Min:20ÿ/68 ÿ Max:32ÿ/89 ÿ
Skål	1	2
Skål (L)	3	6
Driftljud	<65 decibel
Klimat	N

Varje förändring eller ökning måste godkännas och verkställas av Tillverkning.

Slush-maskindelar och kondensorns installation, slush-maskinfelsökning och underhåll ska utföras av tillverkarens professionella personal med relevant erfarenhet. Utan erfaren personal som övervakar eller guidar, får slush-maskinen inte användas av personer med funktionsnedsättning, sensoriska funktionsnedsättningar, psykiska funktionsnedsättningar eller personer som saknar erfarenhet och kunskap. Barn måste vara försiktiga när de leker i närheten av maskinen. När maskinens sladd går sönder måste den bytas ut av tillverkarens yrkespersonal eller personer med liknande erfarenhet. Vid maskinskrotning måste den levereras och hanteras av behörig myndighetsinstitution.

4. Transport och förvaring

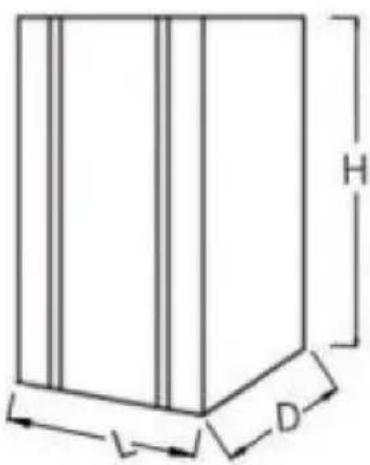

4.1 Packning

Trälåda, konturerat skum & samla.

Förpackningsstorlek (ungefärlig)

	Bredd (L)	Djup (D)	Bight(H)
XRJ3LX1	310 min	700 mm	720 mm
XRJ3LX2	460 mm	695 mm	740 mm

Anmärkningar: Förpackningsstorlek och vikt är ungefärliga.

4.2 Transport

Håll uppe på avdelningen och bärs av minst två personer.

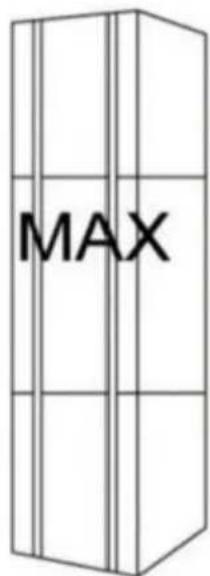

4.3 Förvaring

Observera: vänligen överskrid inte tre lager.

Fig.5

5. Installation

Slushmaskinen måste installeras inomhus med hård och slät mark under tillräckligt med ljus och ventilation (markens lutning får inte vara mer än 2 grader).

5.1 Reservdelslista

Efter rengöring och desinficering måste alla angivna delar i manualen beläggas med smörjolja.

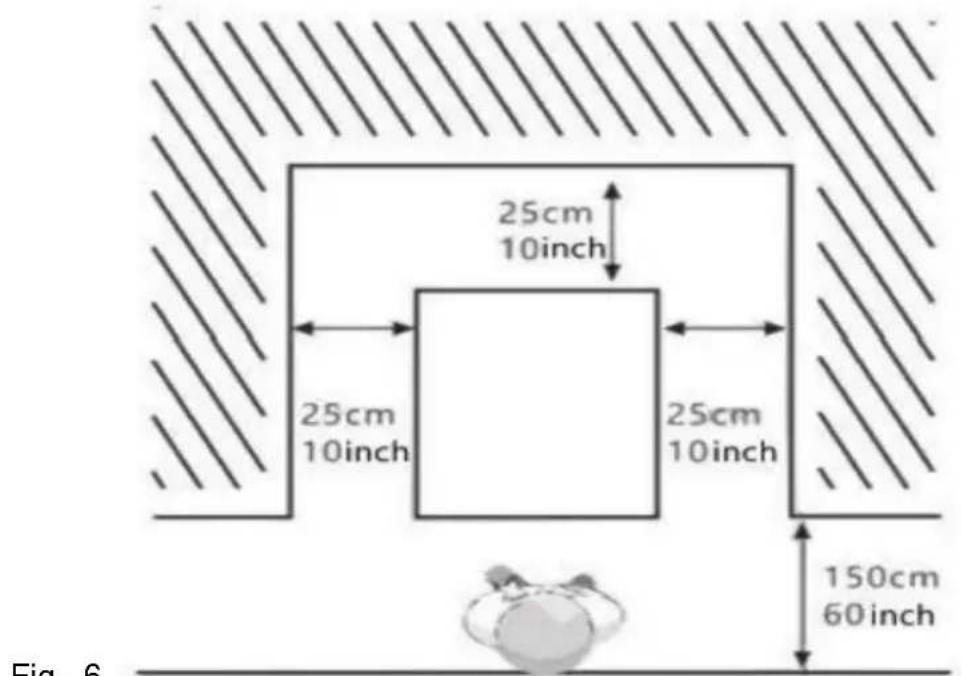

5.2 Placering att installera

Installationsposition måste hyvlas i förväg; Installationsplatsen

måste vara hård och enkel. Installationsskicket är

tillräckligt med ljus och ventilation och ren; Eluttag behövs också; Installationsavstånd från andra objekt se nedan

fig.6

Fig. 6

5.3 Hantering av förpackningsmaterial

Hantering av förpackningsmaterial separat enligt lokala regler och vi föreslår att du behåller det för att packa om och skicka i framtiden.

5.4 Anslut ström

Se till att slaskmaskinen är avstängd innan du ansluter ström. Anslut sedan till anslut ström.

Data kan refereras från maskinens baksida märkskylt.

Varning: Uttaget måste placeras inom användarens beröringsavstånd för att dra ur kontakten snabbt i nödsituationer utan att använda andra verktyg.

6. Operation

Varning

Frozen Drink(Percentage of juice powder: ≥10%)	SLS 0132°F~44.6°F (0°C~7°C)
Slushy(Percentage of sugar: ≥15%)	SLS 02 - SLS 0528°F~23°F (-2.2°C~-5.2°C)
Margarita Wine Slush(Percentage of liquor :10%-45%)	SLS 06 - SLS 1521°F~9°F (-6.2°C~-13°C)

Notera:

1. Spriten avser i allmänhet 40 volymprocent alkohol.
2. SLS xx blinkar när växeln justeras och maskinen kommer att blinka spara inställningen automatiskt efter 5

sekunder. Efter det slutar displayen att blinka och temperaturen på vätska i cylindern visas i form av Fancy Celsius, egxx F.

1. När temperaturen inuti skålarna är mycket låg, kommer det att finnas frosting på utsidan av skålarna, vilket är normalt.
2. Vid låga temperaturer kan pipen frysa. Kasta bara en borste mot pip och slush/margaritavinslask/glass rinner ut ordentligt.

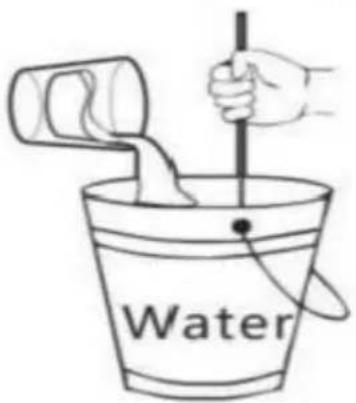

6.1 Förbereda material och röra jämnt

Endast vatten är förbjudet

Uppmärksamhet

Arbeta under tillverkarens ledning;

Späd och rör om koncentrerad vätska med vatten i en behållare

Blandningens sockerhalt bör >15 %

lägre halt skada skruvarna och växelmotorerna

Fig. 7

Om du behöver göra alkoholslam, håll lämplig procentandel alkohol i behållaren enligt dina behov. Ta bort locket enligt stegen nedan: 1. Lyft på

det övre locket; 2. Häll materialet i skålar

Varning

Het vätska kan inte läggas i (varm vätska betyder att graden överstiger 40 °C). Materialnivån får inte överstiga maximal höjdnivå. 3. Stäng

topplocket efter att du har hällt materialet

1. Varning: Innan du ansluter ström eller startar maskinen, lägg material i skål 2. Material

kan inte bara vara vatten.

1. Varning: Förbud mot att sticka hand i skål medan maskinen är igång.

6.2 Starta en 1-skåls Slush Machine Modell: XRJ3LX1. Följande kontroller finns på panelen:

A. Huvudströmbrytare: Den används för att slå på/av strömförsörjningen till hela maskinen.

B. Ljusbrytare: Den används för att sätta på/stänga av ljuset.

C. Clean-funktion: Tillsätt lämpligt vatten i förväg och klicka sedan på

Den används för att sätta på/stänga av ljuset.

C. Clean-funktion: Tillsätt lämpligt vatten i förväg och klicka sedan på

"SET"-omkopplaren

tills displayen visar "CLEAN" vilket betyder öppen

klicka på SET-omkopplaren

ännu en gång visar displayen "OFF" det betyder

stäng Clean System. När sprickorna inte är rena, använd den medföljande

handduken för att rengöra eventuell kvarvarande smuts och torka upp eventuella vattenfläckar.

D. Slush/Margarita Wine Slush/Glass/Fryst dryck Funktion: Behåll

genom att klicka på SET-omkopplaren

displayen visar SLS som används för att slå på

Slush System.

Sedan kan du klicka på "+"

för att göra slush/glass

härdare och kan också klicka på "_" för att göra slush/glass mjukare. De

maskinen kommer automatiskt att spara inställningen efter 5 sekunder.

6.3 Starta en 2-Bowl Slush Machine Modell: XRJ3LX2

Följande kontroller finns på panelen:

A. Huvudströmbrytare

Den används för att slå på/av strömförsörjningen till

hela maskinen.

B. Ljusbrytare

Den används för att tända/släcka ljuset

Rengöringsfunktion: Tillsätt lämpligt vatten i förväg,

klicka sedan på skål

eller skål 2

för att välja den skål du vill

operera. Fortsätt sedan att klicka på "SET"-knappen tills displayen visar "CLR" som betyder öppen

Rengöringssystem. Efter rengöring, klicka på SET-omkopplaren ännu en gång, displayen visar "OFF" vilket betyder att stänga Rengöringssystemet. Dito för drift av den andra skålen. När sprickorna inte är rena, använd den medföljande handduken för att rengöra kvarvarande smuts och torka upp eventuella vattenfläckar. D. Slush/Margarita Wine Slush/Glass/Fryst dryck Funktion: Först

klicka på skål 1 eller skål 2 för att välja skål du vill använda.

Fortsätt sedan att klicka på SET-omkopplaren tills displayen visar SLS det används för att slå på Slush System. Sedan kan du klicka på "+" för att göra

slush/glass hårdare och kan även klicka "-" för att göra slush/is kräm mjukare. Maskinen sparar automatiskt inställningen efter 5 sekunder. Dito för att manövrera den andra skålen.

Dra ner handtaget och slask kommer att rinna ut ur skålen.

Observera: för att fördela slask första gången eller efter ett långt stopp, tack extrudera och slösa lite och sedan distribuera till kunder.

extrudera och slösa lite och sedan distribuera till kunder.

Varning: i nödsituationer bör maskinen stängas av med strömknappen och slå av strömmen.

Varning: i nödsituationer bör maskinen stängas av med ström

7. Rengöring och underhåll

Innan du rengör eller underhåller externa delar, se till att huvuddelen är säkrad, strömbrytaren är avstängd och dra ur kontakten.

Eventuella rengörings- eller underhållsskydd behöver göras med skyddshandskar och skyddsglasögon baserat på lokal säkerhetsstandard.

Vid rengöring eller underhåll, fungerar enligt nedan.

Innan du rengör eller underhåller externa delar, se till att huvuddelen är säkrad.

Strömbrytaren är avstängd och dra ur kontakten.

Eventuella rengörings- eller underhållsskydd behöver göras.

Använd skyddshandskar och skyddsglasögon baserat på lokal säkerhetsstandard.

Vid rengöring eller underhåll, fungerar enligt nedan.

Använd skyddshandskar för att undvika olyckor. • Använd inte

lösningsmedel eller brandfarliga ämnen

- Använd inte en hård eller metallsvamp för att rengöra maskinen eller delar.

- Spraya inte vätska i närheten.

Tvätta inte delar i diskmaskin! Torka inte delar i ugn eller mikrovågsugn.

Sänk inte ner maskinen i vatten.

- Spraya inte vatten direkt på maskinen. Varmt vatten och

lämpligt rengöringsmedel kan användas (i enlighet med lokala lagar och

regler).

Efter avslutad rengöring, se till att alla skyddsöverdrag och skydd som har tagits bort eller öppnats sätts tillbaka på plats och säkras ordentligt.

Renlighet och hygien måste tas på allvar och följas noggrant baserat på

Renlighet och hygien måste tas på allvar och med kraft.

Renlighet och hygien måste tas på allvar och följas noggrant

Renlighet och hygien måste hanteras med försiktighet och noggrannhet.

baserad på lokal standard för att säkerställa att kvalificerad slush Bowl behöver vara städas varje dag åtminstone och följer lokala lagar och förordningar. Städtider kan läggas till baserat på olika produkter. För mer information, vänligen kontakta tillverkarna. Om maskinen inte kommer att förväxlas

Dag kontinuerligt, vänligen rengör fördelarkranar med en ren trasa.

Även om maskinens komponenter är rostfritt stål, plast och gummi

lätt att rengöra såväl som dess form, är det fortfarande nödvändigt att förhindra bakterier och svampreproduktion på grund av halvvägs rengöring. När kontakten inte dras ut eller den totala omkopplaren är i downstate. Rengör inte underhållet maskin.

7.1 Tom skål

Innan du rengör skålen, töm skålen

Om det är första gången du använder det behöver du inte göra det tomt.

Denna manual förklarar bara en skål som prov

Andra skålens funktioner är desamma baserat på relaterade knappar

Vänligen ställ skålen till "rent tillstånd" och håll sedan material från skålen.

Ta inte isär kranar när det finns produkter eller vätska i skålar.

7.3 Ta ut skålen och locket

Flytta ut varje skål för att rengöra maskinen.

Flytta ut skålen enligt stegen nedan

1. Lyft topplocket uppåt och ta ut det. Dra tanken uppåt och utåt för att helt ta bort den från sitt säte.
2. Skruva av muttern.

3. Ta ut omrörare och tätningen för omröraren. Se Fig. 10.

7.4 Rengör och desinficera delar

Alla demonterade delar bör rengöras noggrant.

Viktigt: Rengöringssättet har följt lokalt gällande hygienstandard.

Använd instruktionerna nedan:

Häll vatten i behållaren. Blanda desinfektionsmedel med vatten (tillsätt 2 % natriumhypoklorit till vatten).

Häll vatten i behållaren. Blanda desinfektionsmedel med vatten (tillsätt 2 % natriumhypoklorit till vattnet).

Rengör skålen, locket och förångaren noggrant med svamp och desinfektionsmedel, skölj sedan med vatten.

Lägg demonterade delar i desinfektionsmedel i 30 minuter. Rengör med vatten noggrant.

Lägg demonterade delar i desinfektionsmedel i 30 minuter. Rengör noggrant med vatten.

Montera maskinen enligt 7.5-instruktion.

Svamp med desinfektionsmedel rengör taket och hjärtsträngar det immateriella.

Rengör taket och hjärtsträngarna med en svamp och desinfektionsmedel.

Rengör bottenytan med vatten 2-3 gånger vid svampen. Sätt täckmantel på ett rent område och torka av det med trasa. Förbjudet.

Rengöring med vatten eller desinficering innan du tar bort täcket.

7.5 Återställ rengjorda delar. Alla

desinficerade delar måste återmonteras försiktigt. Vissa delar måste smörjas för att fungera normalt.

Viktigt: Kontrollera packningen regelbundet. Om den är trasig, byt ut den mot en ny. Byt ut packningen (A) minst en gång per år.

Efter att packningen (A) har installerats, bestryk insidan av packningen (A) med det medföljande fettet. Se Fig. 13.

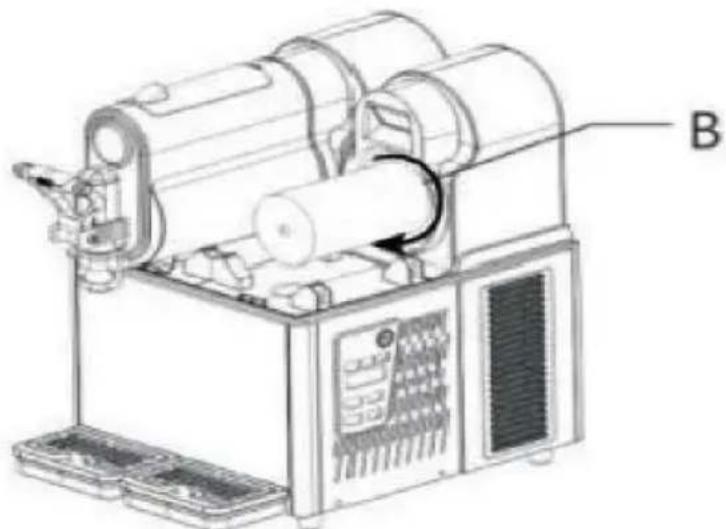

Montera tätningen (B), smörj hela ytan med fett enligt pilmarkeringarna. Se Fig. 14.

Sätt omröraren i tack.

Observera: Justera omröraren till lämplig plats.

Se Fig. 14-1. Byt

ut tätningsringen. När motordelen läcker måste du byta ut tätningsringen. Ta ut motorfästet som är anslutet till motorn och byt sedan ut

huvudtätningsringen (axelbricka, axeltätning). Du måste lägga till lite fett. Installera sedan motorfästet som är anslutet till motorn.

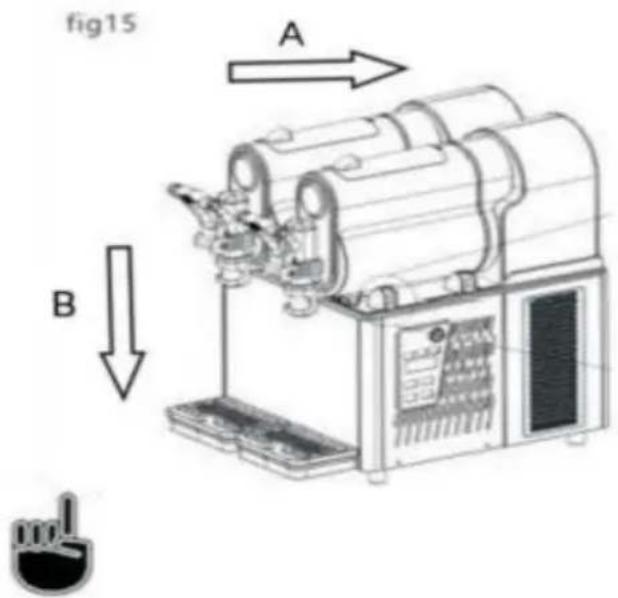

Fixera omröraren och installera skålarna enligt Fig. 15.

Observera: Justera skålarna till lämplig plats.

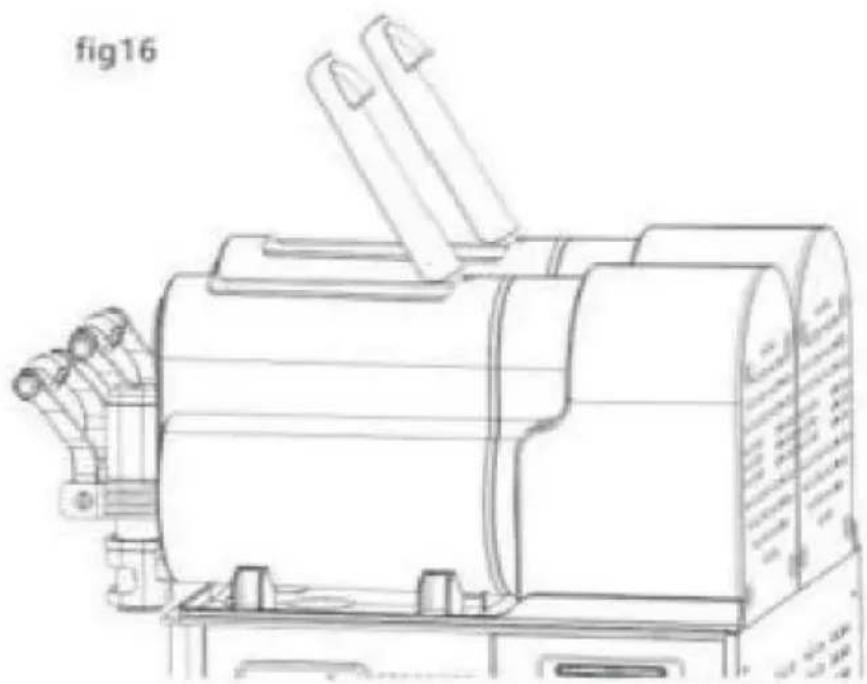

Montera taket enligt bild 16.

Tryck ner det övre taket tills det passar in.

Installera kranar enligt instruktionerna nedan som

Fig. 17 1. Smörj helt med fett.

1. Sätt i skruven när kranarna är stadiga.

Observera: Jag installerar alla delar enligt figurernas instruktioner. Vänligen applicera smörjning väl för att förhindra vätskeläckage.

7.6 Rengöringssteg

Innan du använder denna maskin krävs nedanstående rengöringssteg

1. Fyll skålen med vatten helt. 2. Starta endast maskinen i rengöringsläge och rör om i 5 minuter. Stoppa maskinen och öppna kranen för att rengöra behållaren.

Droppbrickan ska tömmas och rengöras varje dag

Observera: Alla maskinens droppbrickor bör rengöras. Droppbrickan behöver tömmas och rengöras.

Ta ut droppbrickan genom att lyfta uppifrån.

Tvätta brickan och gallret separat med ljummet vatten. Torka alla

komponenter. Sätt tillbaka brickan på plats och tryck för att fästa den på maskinen.

Placera om gallret ovanpå brickan

När maskinerna har stannat, rengör med en våt trasa och torka delarna.

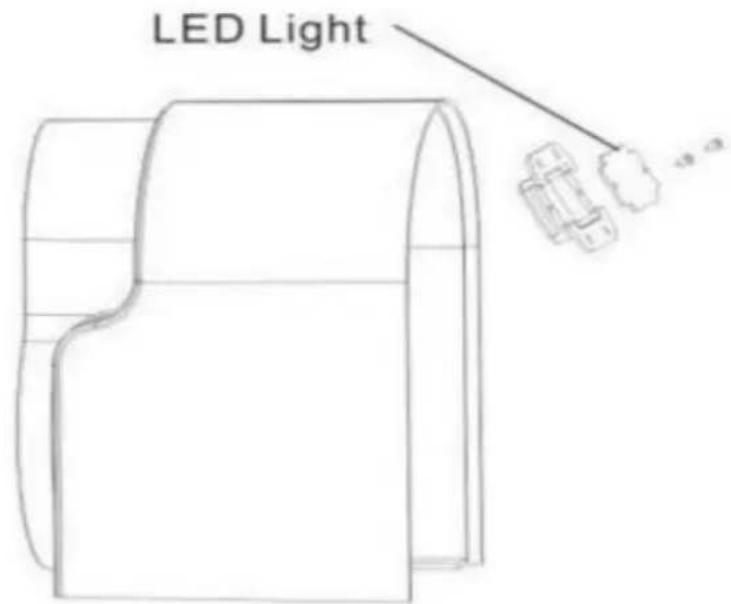

7.8 Byt glödlampa

Endast när maskinens strömförsörjning är urkopplad kan glödlampan bytas ut. Enligt bilden nedan, öppna den lilla bakpanelen, byt ut lysdiodsglödlampan, efter montering sätt tillbaka panelen och bekräfta att den är stängd.

7.9 Rengör kondensorn

Endast proffs kan rengöra kondensorn. De kan alla operationssteg väl, använda ungefärlig enhet och följa lokala lagar och förordningar strikt. Kondensorn måste rengöras regelbundet.

Varning: Maskinens vassa yta kan härefter demontera säkerhetsskyddsdelar. Smutsig kondensor försvagar maskinens funktion.

Kondensorn kan ses efter att säkerhetsskyddsdelar tagits ut.

Även om endast en platta (fram eller bak eller sida) inte är installerad, är maskinen också förbjuden att använda. Operatören är förbjuden att rengöra kondensorn. Skyddsdelar måste placeras med skruvmejslar.

7.9.1 Rengöring av kondensorn för slushmaskin med en skål

Säkerhetsskyddsdelar behöver skruvmejslar för att fästa och demontera.

1. Lös sidopanelsskruv.
2. Ta ut sidopanelen.
3. Demontera säkerhetsskyddsdelar. Borsta damm från kondensorns yta

med torr borste som Fig21.

Efter rengöring av kondensorn, flytta säkerhetsskyddsdelarna.

7.9.2 Rengöring av kondensorn för slushmaskin med två skålar

Enligt följande instruktioner: 1. Lossa 3 besättningar på bakplattan.

1. Lossa 5 skruvar på sidoplåten.
2. Ta ut sidopanelen.

Demontera säkerhetsskyddsdelar.

Borsta damm från kondensorns yta med torr borste enligt nedan.

Fig. 22

7.10 Schemalagt underhåll

Denna maskin måste underhållas av fackmän regelbundet (minst 1 år).

Regelbundet underhåll kan säkerställa att maskinen och dess delar är i gott skick.

Alla trasiga delar ska ersättas med originaldelar från tillverkaren. När några delar är felaktiga eller trasiga är maskinen förbjuden att använda.

Alla trasiga samarbetspartners ska ersättas med den ursprungliga tillverkaren. När några delar är felaktiga eller trasiga är maskinen förbjuden att använda.

Användaren kan inte underhålla maskinen själv.

Elektroniskt avfall måste hanteras enligt 2002/96/EG.

Avfall måste demonteras och klassificeras, och användbara delar ska återvinnas. Ovanstående symbol påminner folk om att klassificera skräp. Att behandla avfall på rätt sätt skyddar vår miljö.

Men avfall måste demonteras och klassificeras och användbara delar ska återvinnas. Ovanför softunnan

Påminner folk om att klassificera avfall. Att behandla avfall på rätt sätt skyddar vår miljö.

9. Felsökning

Problem	Potentiella problem	Lösning
Kan inte vända på maskinen	Ingen ingångseffekt	Sätt i kontakten i lämpligt uttag
	Inte tryckt på strömbrytaren	Tryck på knappen
Utlopp läcker	Outlet utan vaselin	Tillsätt vaselin på utloppet
	Uttag trasigt	Byt uttag
Skålen läcker	Skålen ska inte installeras i lämplig position	Kontrollera skålen placera
	Inget vaselin på skålens tätningsring	Tillsätt vaselin på förseglingen ringa
	Dålig tätningsring	Byt tätningsring
Omröraren inte arbetssätt	Slå inte på huvudströmbrytaren	Slå på huvudströmmen växla
	Skål inuti frysning	Kör av huvudet byt och låt isen smältande
Maskinen gör inte slask	slå inte på huvudströmbrytaren	Slå på huvudströmmen växla
	Vänd inte till "SLS"-läget	Vänd dig till "SLS"-läget"
	Hjärtsjuka är inte lämpligt	Justera slasktjockleken
	För smutsig kondensor/dålig ventilation	Rengör kondensorn
	Slammaskin närmar sig i hett läge	Ställ maskinen till en sval position
Omröraren gör bullriga	Installationen av omrörarens tätningsring är dålig	Kontrollera och byt ut sjöfarten
	Inget vaselin på tätningsringen eller tätningsringen trasig	Tillsätt vaselin eller byt tätningsringen
Inget slask kommer ut från uttaget	Skål inuti frysning smältande	Stäng av huvudströmmen byt och låt isen smälta

9.1 Felkoder och lösningar för Slush Machine 9.1.1. När

temperaturgivaren är ansluten visas "LL". Kontrollera om temperaturgivaren är korrekt installerad eller om anslutningskabeln är skadad eller trasig, byt ut temperaturgivaren.

9.1.2 Temperaturen är kortsluten och den visar "LL"

Kontrollera om temperaturgivaren är korrekt installerad, eller om den trådlösa anslutningen är skadad och sammankopplad, eller om temperaturen som mäts av temperaturgivaren överstiger 60°C, byt ut temperaturgivaren.

9.1.3 När nätspänningen är för hög slutar maskinen att fungera och genererar en larmkod "E1 Err"

9.1.4. När nätspänningen är för låg slutar maskinen att fungera och genererar en larmkod "E2 Er"

1. Det rekommenderas att kunder köper en spänningsstabilisator, så att spänningen kan användas

inom ett rimligt område. 2. Ändra

spänningslarmparametrar utan att generera spänningslarm. I. I strömtillståndet, tryck länge på knappen "Inställningar" i 3 sekunder för att gå in i inställningsmenyn, och fönstret blinkar som

II. Klicka sedan på knappen "Inställningar", fönstret blinkar som

II. Klicka sedan på knappen "Slush softness" för att ställa in värdet till 0. IV. Vänta tills displayen inte blinkar, vilket indikerar att inställningen är framgångsrik

9.1.5. Den uppmätta motorströmmen är för hög, den aktuella kanalen genererar ett larm och skyddar avstängning, displaykoden är E3 Err.

1. Om blandningsaxeln är blockerad och avstängningsskydd orsakas, kommer den automatiskt att starta om efter 5 minuter. 2.

Om motorn

är trasig och roterar mycket långsamt eller inte kan rotera, måste du placera en ny motor 3. Så byt motorströmlarm

parametrar och stoppa om inget larm degenererar, och kontrollera sedan om motorn roterar

I. I arbetsläge, tryck länge på "Inställning"-knappen i 3 sekunder för att gå in i inställningsmenyn, fönstret blinkar som

II. Klicka sedan på "Setting"-knappen, fönstret blinkar som

III. Klicka sedan på knappen "Inställning", fönstret blinkar som

IV. Klicka sedan på knappen "slask mjukhet" för att ställa utvärdera till 0

V. Vänta tills displayen inte blinkar, vilket indikerar att inställningen är framgångsrik.

10. Intelligent elektroniskt ventilsystem

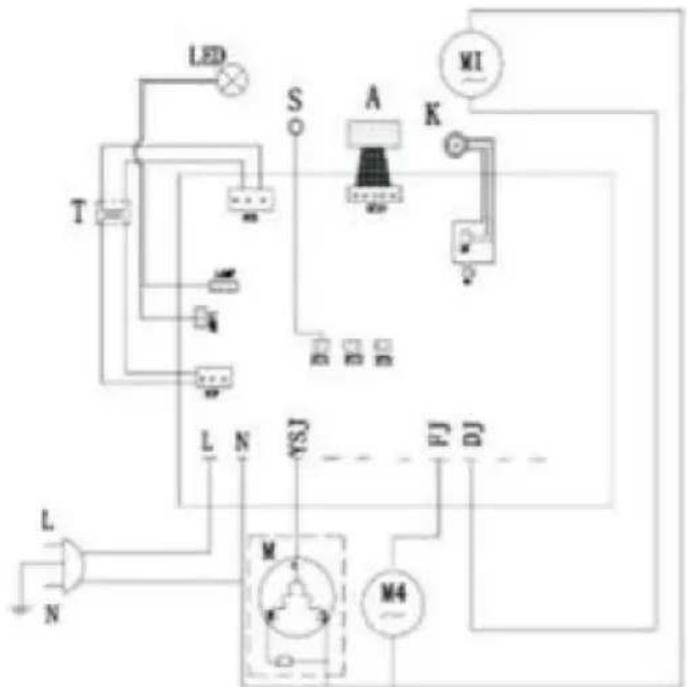

Electrical diagram-XRJ3LX1

Koda	Delarnas namn	Koda	Delarnas namn
1	Tak	29	Panel
2	Taket för handtag	30	Sidoplattans fästskruv
3	Tank	31	Kontrollpanel
4 Handens huvudstift lo 32			Växla
5	Hantera	33	Bakpanel
6	Stift på handtaget	34	PCB-kort
7	Skiftnyckelfäste	35	Dräneringsbräda
8	Fjädra	36	Plåtmutter
9	Kolv	37	Ryggstöd
10	Handtagets lock	38	Baspanel för 2 tankar
11	Vice-Pin på handtaget	39	Kopparbuske
12	Sexkantsmutter	40	Motor
13	Kondensor	41	Bakpanelen för motor
14	Fläkt	42	Tillbaka bergsklättring
15 Den fasta bulten för fläktmotor 43			Fjädra
16	Motorfläkt	44	Omrörningsstavar
17 Hållare för fläktmotor		45	Hållaren av motorn
18	Taket på Terawatt	46	Motor fast skruv
19	Droppbricka	47	Huvudkortet för ljus
20	Frontpanel	48	Lampskärm
21	Rör	49	Hållare för omrörare
22	Ben	50	Förångare
23	Transformator	51	Tanktätningsring
24	Huvudkroppsram	52	Tätning av blandningsskruv
25	Gummi idiot	53	Blandningsskruv
26	Kompressor	54
27	Skruvkompressen	55
28	Kompressorns mutter	56

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat
