GEBRUIKSAANWIJZING XF8W201 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door worden gebruikt geeft een schatting van de besparingen die u kunt behalen door bepaalde gereedscha te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat omslag alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om te veri voorzichtig

wanneer u een bestelling bij ons plaatst, als u daadwerkelijk Besparing Half in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

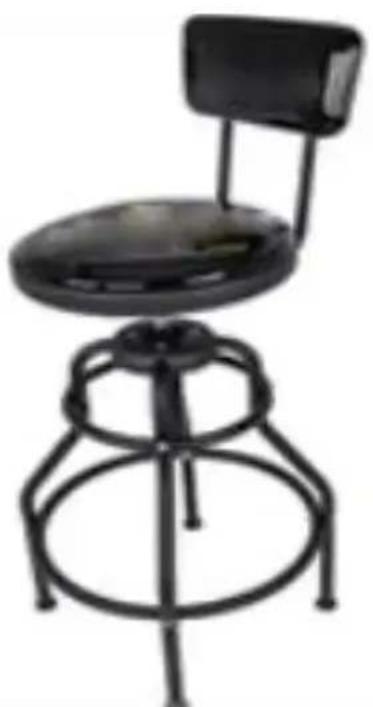

Repair Seats

Model: XF8W201

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn .

SAFETY PRECAUTIONS

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, leiden tot ernstig letsel.

Voorzorgsmaatregelen bij de montage

- Monteer het product uitsluitend volgens deze instructies. Onjuiste mont kan gevaarlijk zijn.

·Houd kinderen, huisdieren en omstanders uit de buurt tijdens de mor Afleidingen kunnen ertoe leiden dat u de controle over gereedschap v waardoor u uzelf of anderen kunt verwonden. anderen.

- Het draagvermogen en andere productcapaciteiten zijn van toepassing de juiste en volledige Alleen gemonteerd product. Niet gebruiken indien onvolledig of onjuist gemonteerd .

Neem voorzorgsmaatregelen

·Dit product is geen speelgoed. Laat kinderen niet met of in de buur artikel spelen. en buiten bereik van kinderen bewaren.

-Gebruik de kruk en de accessoires zoals bedoeld en in overeenstem met deze instructies, rekening houdend met de werkomstandigheden er uit te voeren werkzaamheden. Gebruik van de Het gebruik van een k voor andere handelingen dan waarvoor deze bedoeld is, kan tot geva situaties leiden.

- Controleer het product voor elk gebruik. Gebruik het niet als er onder loszitten of beschadigd zijn.

·Overschrijd het draagvermogen van 136 kg (300 lbs) niet.

- LET OP: Wees u bewust van dynamische belasting! Plotselinge verschuivingen in de belasting kunnen kortstondig voor overmatige belasting, wat kan leiden tot productfalen.

·Bewaar ongebruikte apparatuur. Wanneer dit product niet in gebruik is moet het op een droge plaats worden bewaard. om roest te voorkom

- De waarschuwingen, voorzorgsmaatregelen en instructies die in deze gebruiksaanwijzing worden besproken, kunnen niet alle mogelijke

omstandigheden en situaties bestrijken die zich kunnen voordoen. Het moet begrepen worden door de operator dat gezond verstand en voorzichtigheid factoren zijn die niet kunnen worden zijn ingebouwd in product, maar moeten door de gebruiker worden geleverd.

WAARSCHUWING: Ga niet op de krukmat staan. Dit kan ern letsel veroorzaken.

voorkomen .

TECHNICAL PARAMETERS

Model	XF8W201
Nominale belasting (lbs)	300
Zitmaat (mm)	360*360
Productgrootte (mm)	480*480*1030/1140

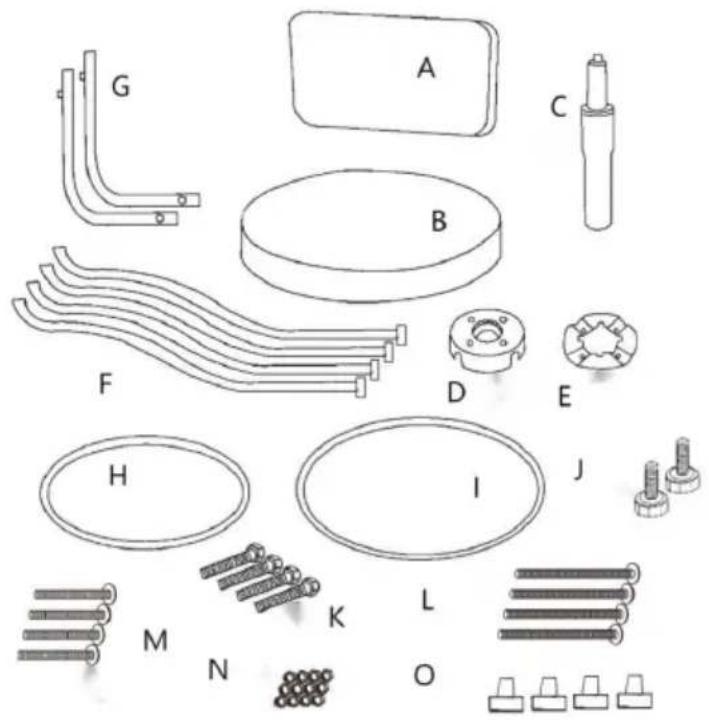

PART LIST

Deel	Beschrijving	Hoe veel heid	Deel	Beschrijving	Ho eve elheid
A	Rugleuning	1	J	Kleine bout	2
B	Zitting	1	Ik	Inbusschroef	4
C	Pneumatische cilinder	1	Ik	40MM Philipsschroeven	4
D	Centrum Hub	1	M	35MM Philipsschroeven	4
Ik	Ronde plaat	1	N	M6 moer	12
F	Been	4	O	Voet	4
G	Rugleuningbuis	2	P	steeksleutel	1
H	Bovenste buitenring	1	Q	inbussleutel	1
I	Onderste binnenring / Voetsteun	1

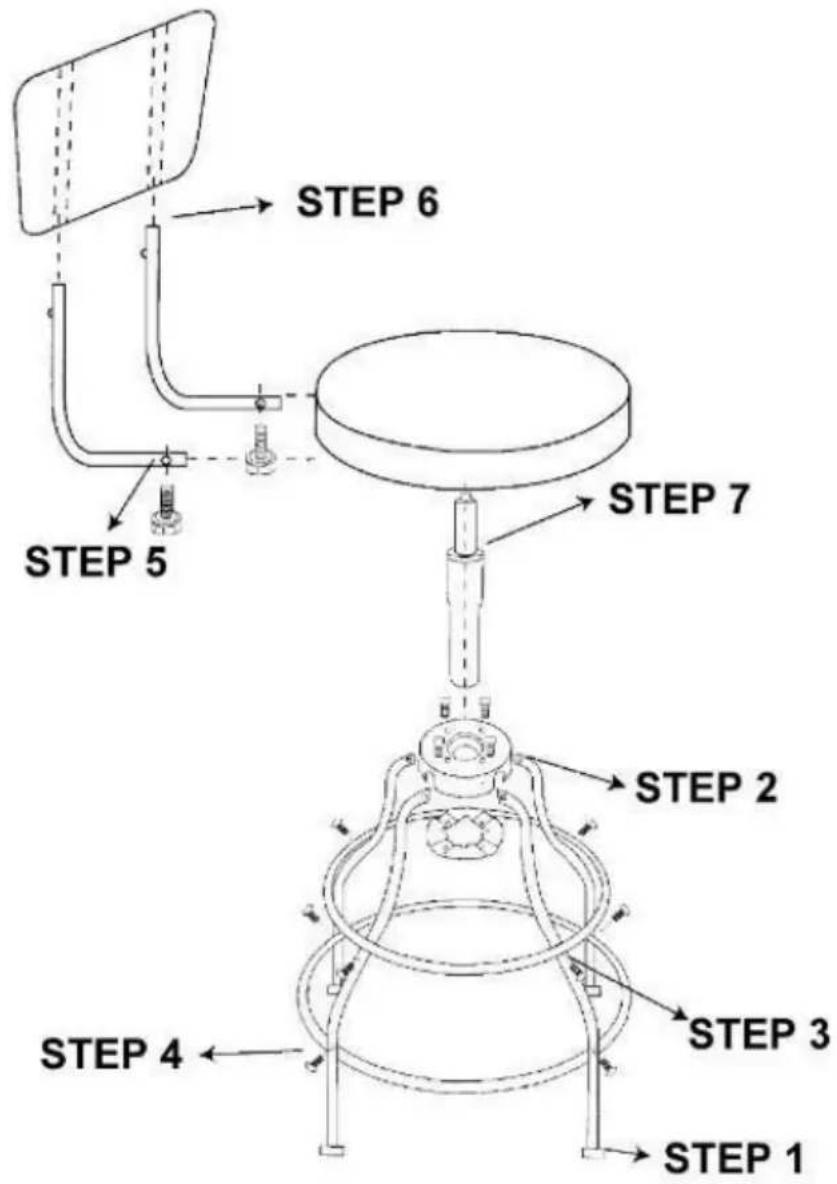

Stap 1 Bevestig de voet (O) aan het been (F).

Stap 2 Bevestig de poten (F) met bouten (K) aan de middennaaf (D). M de

Ronde plaat (E) met moeren (N) aan de naaf bevestigen.

Stap 3 Bevestig de bovenste buitenring (H) met bouten (M) en moeren

Stap 4 Bevestig de voetsteunring (I) met bouten (L) en moeren (N).

Stap 5 Schuif de rugleuningbuis (G) in de zitting (B) en bevestig deze i bouten (J).

Stap 6 Schuif de rugleuning (A) in de buizen (G) totdat de knoppen vastklikken.

Stap 7 Schuif de pneumatische cilinder (C) in de middelste naaf (D) en

(B).
