BRUKSANVISNING XF8W201 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

Reparera säten

MODELL: XF8W201

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av d representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa ve med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tächl alla kategorier av verktyg som vi erbjuder. Du påminns vänligen om att verifiera förs när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

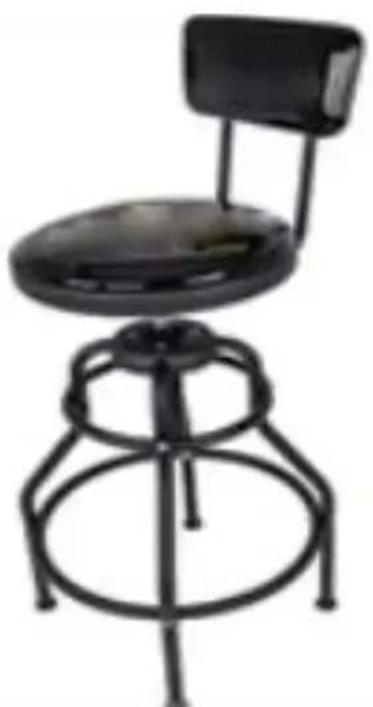

Repair Seats

Modell: XF8W201

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning användarmanual. Utseendet på produkten är beroende av den produkt fått. Ursäkta oss att vi inte kommer att informera dig igen om det f någon teknik eller mjukvaruuppdateringar på vår produkt.

WARNING:

Läs detta material innan du använder denna produkt. Underlåtenhet at göra det kan resultera i allvarliga skador.

Försiktighetsåtgärder vid montering

• Montera endast enligt dessa instruktioner. Felaktig montering kan ska faror.
• Håll barn, husdjur och åskådare borta från området under montering Distraktioner kan få dig att tappa kontrollen över verktyg, skada dig s eller andra.
• Viktkapacitet och andra produktegenskaper gäller korrekt och fullständig Endast monterad produkt. Använd inte om den är ofullständig eller fel monterad .

Använd försiktighetsåtgärder

·Denna produkt är inte en leksak. Tillåt inte barn att leka med eller detta föremål och förvara utom räckhåll för barn.
- Använd pallen och tillbehören som avsett och i enlighet med dessa instruktioner, med hänsyn till arbetsförhållandena och det arbete som s utföras. pall för andra operationer än de avsedda kan resultera i en situation.
-Inspektera före varje användning; använd inte om delar är lösa eller skadade.
- Överskrid inte en viktkapacitet på 300 lbs. (136 kg).
·OBS: Var uppmärksam på dynamisk belastning! Plötsliga skiftningar i lasten kan kortvarigt skapa överbelastning, vilket kan resultera i produk
·Förvara inaktiv utrustning. När den inte används måste den här produ förvaras på en torr plats för att förhindra rost.
- Varningarna, försiktighetsåtgärderna och instruktionerna som diskuteras i denna bruksanvisning kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Det måste förstås av operatören att sunt och försiktighet är faktorer som inte kan vara inbyggd i denna produk måste tillhandahållas av operatören.

WARNING: Stå inte på avföringsdynan. Allvarliga skador kan

inträffa .
TECHNICAL PARAMETERS

Modell	XF8W201
Nominell belastning (lbs)	300
Sitsstorlek (mm)	360*360
Produktstorlek (mm)	480*480*1030/1140

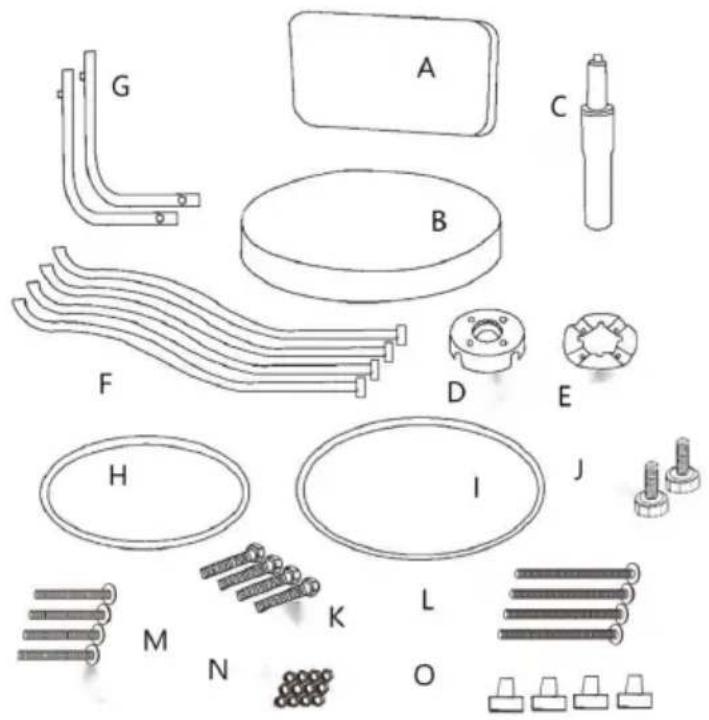

PART LIST

Del	Beskrivning	Ant al	Del	Beskrivning	Ant al
A	Ryggstöd	1	J	Liten bult	2
B	Plats	1	K	Insexskruv	4
C	Pneumatisk cylinder	1	L	40MM Philips skruvar	4
D	Center Hub	1	M	35MM Philips skruvar	4
E	Rund tallrik	1	N	M6 Mutter	12
F	Ben	4	O	Fot	4
G	Ryggstödsrör	2	P	öppen skiftnyckel	1
H	Övre yttre ring	1	Q	sexkantnyckel	1
jag	Nedre innerring / fotstöd	1

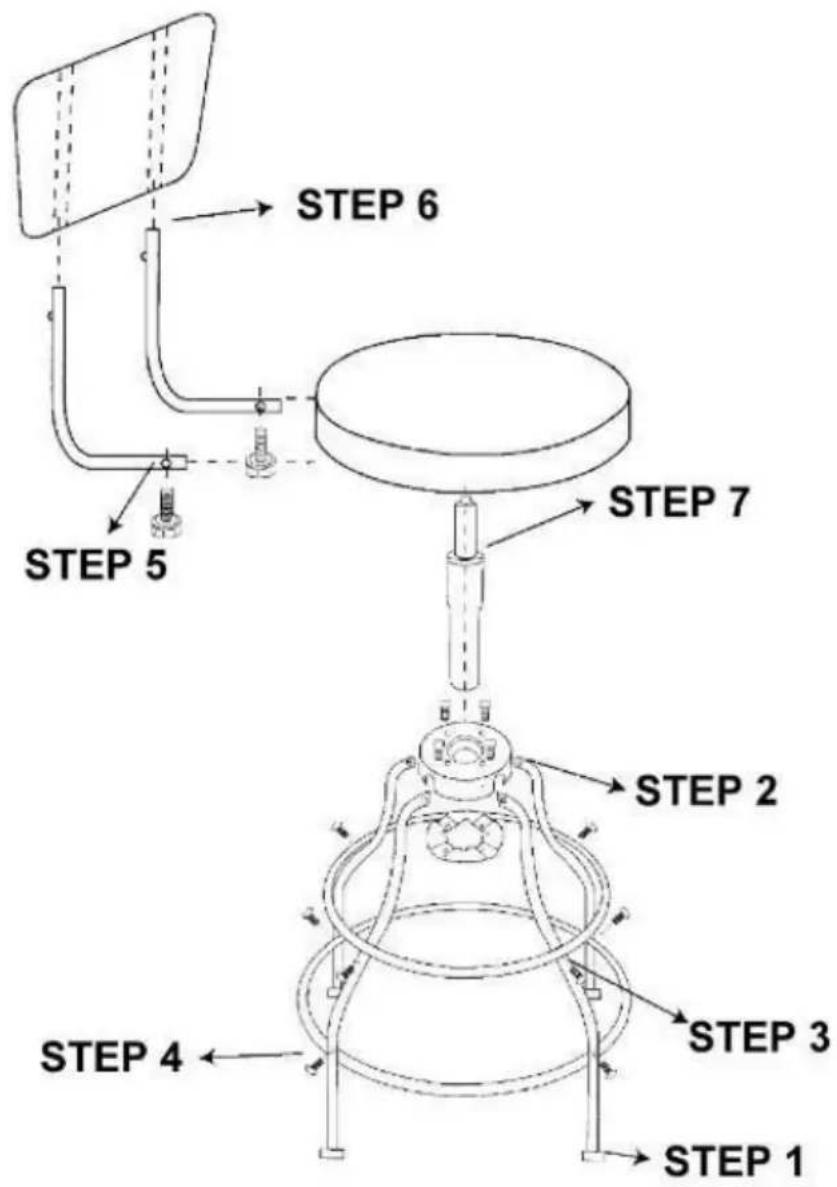

Steg 1 Fäst foten (O) vid benet (F).

Steg 2 Fäst benen (F) till centrumnavet (D) med bultar (K). Sätt ihop rund platta (E) till navet med muttrar (N).

Steg 3 Fäst den övre yttre ringen (H) med bultar (M) och muttrar (N).

Steg 4 Fäst fotstödsringen (I) med bultar (L) och muttrar (N).

Steg 5 Skjut in ryggstödsröret (G) i sätet (B), fäst med bultar (J).

Steg 6 Skjut in ryggstödet (A) i rören (G) tills knopparna låser på plats. Steg 7 Skjut in den pneumatiska cylindern (C) i centrumnavet (D) och s (B).

