INSTRUKCJA OBSŁUGI XF8W201 Vevor
Techniczny Wsparcie i certyfikat gwarancji elektronicznej www.vevor.com/support
Naprawa siedzeń
MODELE: XF8W201
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia
z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to okł wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie
gdy składasz u nas zamówienie, jeśli faktycznie Oszczędność Połowa w porównaniu z wiodącymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE
Repair Seats
Modele: XF8W201

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:
Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponowni jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
SAFETY PRECAUTIONS
OSTRZEŻENIE:
Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może spowodować poważne obrażenia.
Środki ostrożności podczas montażu
- Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją.
Nieprawidłowy montaż może stwarzać zagrożenie.
- Podczas montażu nie dopuszczać na teren montażu dzieci, zwierząt domowych ani osób postronnych.
Rozproszenie uwagi może spowodować utratę kontroli nad narzędziami, może skutkować obrażeniami lub inni.
- Nośność i inne możliwości produktu są stosowane prawidłowo i całkow Produkt wyłącznie zmontowany. Nie używać, jeśli został zmontowany niekompletnie lub nieprawidłowo.
Stosuj środki ostrożności
- Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem ani przebywać w jego pobliżu. i przechowywać w miejscu niedostępnym dla dzieci.
- Używaj stołka i akcesoriów zgodnie z przeznaczeniem i niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj wykonywanej pracy. Używanie stołka do czynności innych niż te, do których jest przeznacz może skutkować niebezpieczną sytuacją.
- Przed każdym użyciem sprawdź produkt; nie używaj go, jeśli części s luźne lub uszkodzone.
-Nie przekraczać dopuszczalnego ciężaru 300 funtów (136 kg).
·UWAGA: Należy pamiętać o dynamicznym obciążeniu! Nagłe zmiany obciążenia mogą chwilowo powodować nadmierne obciążenie, które moż spowodować uszkodzenie produktu.
- Przechowuj nieużywany sprzęt. Gdy produkt nie jest używany, należy przechowywać w suchym miejscu. w celu zapobiegania powstawaniu rd
Ostrzeżenia, uwagi i instrukcje omówione w niniejszej instrukcji obsługi mogą nie obejmować wszystkie możliwe warunki i sytuacje, które mogą wystąpić. Musi być zrozumiałe dla operator, że zdrowy rozsądek i ostrożność to czynniki, których nie można wbudowane w ten produkt, muszą zostać dostarczone przez operatora.
OSTRZEŻENIE: Nie stawaj na podkładce pod stołek. Może to spowodować poważne obrażenia. zdarzać się .
TECHNICAL PARAMETERS
| Model | XF8W201 |
| Nośność znamionowa (funty) | 300 |
| Rozmiar siedziska (mm) | 360*360 |
| Rozmiar produktu (mm) | 480*480*1030/1140 |
PART LIST

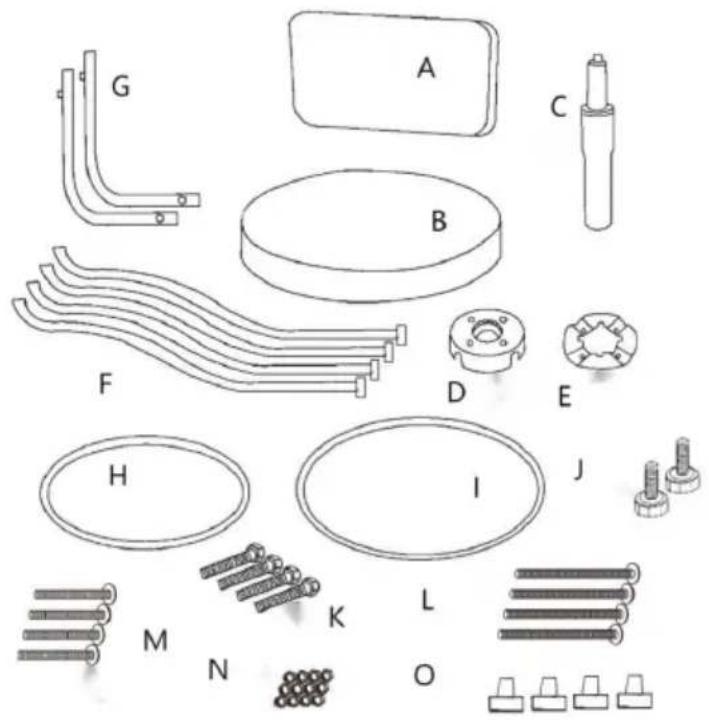

| Część | Opis | Ilość | Część | Opis | Ilość |
| A | Oparcie | 1 | J | Mała śruba | 2 |
| B | Siedziba | 1 | K | Śruba imbusowa | 4 |
| C | Siłownik pneumatyczny | 1 | L | Śruby Philipsa 40MM | 4 |
| D | Centrum Piasty | 1 | M | Śruby Philipsa 35MM | 4 |
| mi | Talerz okrągły | 1 | N | Nakrętka M6 | 12 |
| F | Noga | 4 | O | Stopa | 4 |
| G | Rura oparcia | 2 | P | klucz płaski | 1 |
| H | Górny pierścień zewnętrzny | 1 | Q | klucz imbusowy | 1 |
| I | Dolny pierścień wewnętrzny / podnożek | 1 |

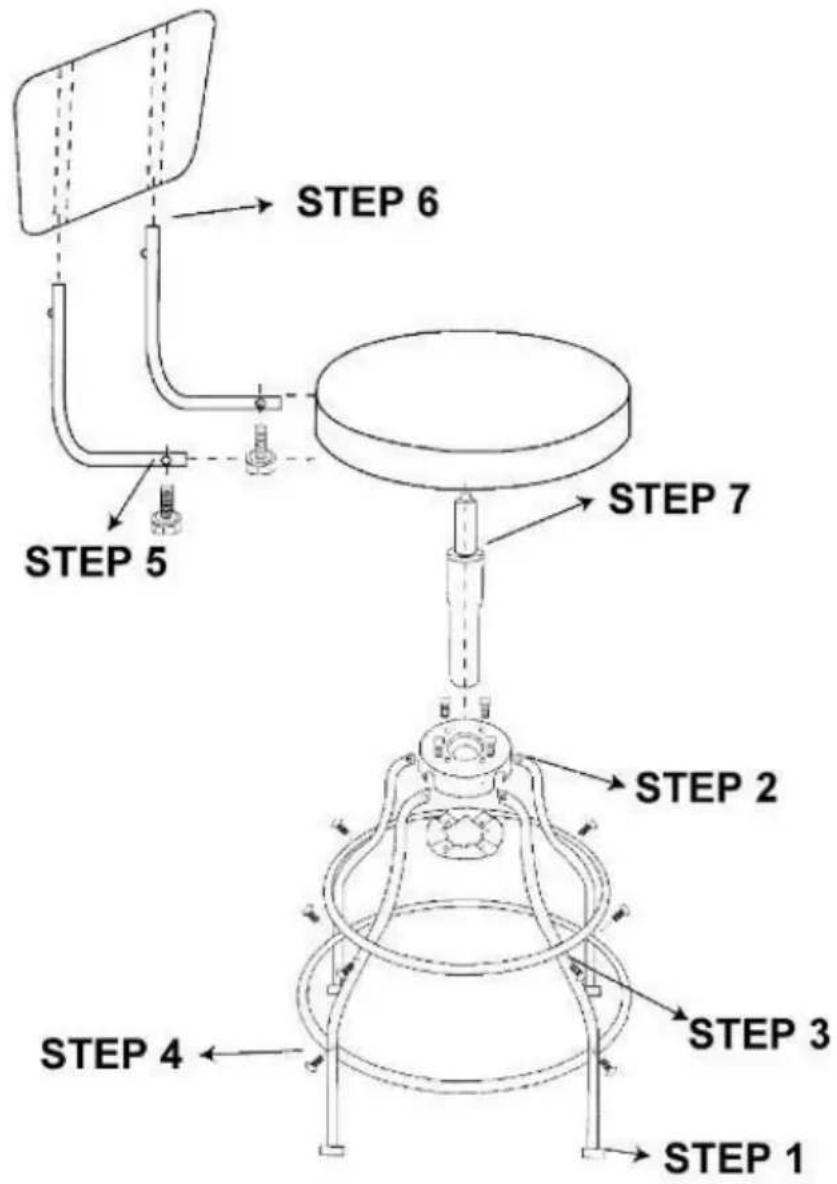

Krok 1 Przymocuj stopę (O) do nogi (F).
Krok 2 Przymocuj nogi (F) do piasty środkowej (D) za pomocą śrub (K) okrągłą płytkę (E) do piasty za pomocą nakrętek (N).
Krok 3 Przymocuj górny pierścień zewnętrzny (H) za pomocą śrub (M) i nakrętek (N).
Krok 4 Przymocuj pierścień podnóżka (I) za pomocą śrub (L) i nakrętek
Krok 5 Wsuń rurę oparcia (G) w siedzisko (B), przymocuj śrubami (J).
Krok 6 Wsuń oparcie (A) w rurki (G) aż do zablokowania pokręteł.
Krok 7 Wsuń cylinder pneumatyczny (C) do piasty środkowej (D) i gniażki (B).
VEVOR®
TOUGH TOOLS, HALF PRICE
Techniczny Wsparcie i certyfikat e-gwarancji
