BEDIENUNGSANLEITUNG XF8W201 Vevor

Technisch Support und E-Garantie-Zertifikat www.vevor.com/support

Reparatur Sitze

MODELL: XF8W201

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubiete "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden

stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkz erzielen können

mit uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt, Abde- alle von uns angebotenen Werkzeugkategorien. Wir möchten Sie bitten, zu überprüfe sorgfältig

wenn Sie bei uns eine Bestellung aufgeben, wenn Sie tatsächlich Speichern Hälfte im Vergleich mit den Top-Großmarken.

VEVOR®

TOUGH TOOLS, HALF PRICE

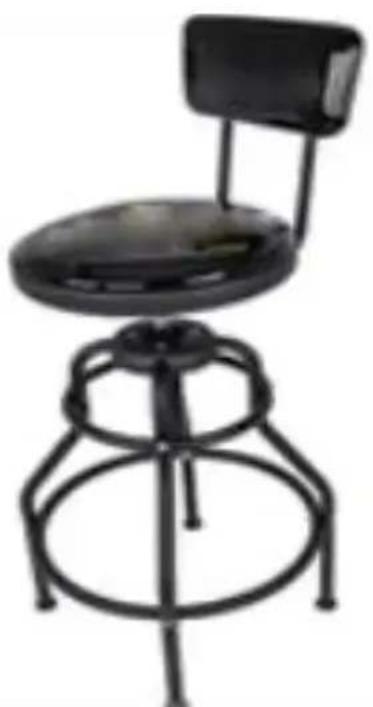

Repair Seats

Modell: XF8W201

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfäß durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbildes des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SAFETY PRECAUTIONS

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen.

Vorsichtsmaßnahmen bei der Montage

• Nur gemäß dieser Anleitung zusammenbauen. Unsachgemäßer Zusammenbau kann Gefahren verursachen.
• Halten Sie während der Montage Kinder, Haustiere und Zuschauer v Bereich fern.

Durch Ablenkung können Sie die Kontrolle über Werkzeuge verlieren u sich verletzen oder andere.

- Gewichtskapazität und andere Produktfunktionen gelten für richtig und vollständig Nur montiertes Produkt. Nicht verwenden, wenn es unvollständig oder unsachgemäß montiert ist .

Vorsichtsmaßnahmen treffen

- Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit der Nähe dieses Artikels zu spielen. und außerhalb der Reichweite von Kindern aufbewahren.

- Verwenden Sie den Hocker und das Zubehör bestimmungsgemäß und gemäß dieser Anleitung unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeiten. Verwendung des Die Verwendung des Stuhls für andere als die vorgesehenen Anwendungen kann zu Gefahrensituationen führen.

- Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind.

- Das maximale Gewicht darf 300 Pfund (136 kg) nicht überschreiten.

·HINWEIS:Achten Sie auf dynamische Belastung!Plötzliche

Lastveränderungen können kurzzeitig zu Überlastung, die zu einem Produktausfall führen kann.

- Lagern Sie ungenutzte Geräte. Bei Nichtgebrauch muss das Produkt einem trockenen Ort gelagert werden. um Rost zu verhindern.

- Die in dieser Bedienungsanleitung beschriebenen Warnungen, Vorsichtsmaßnahmen und Anweisungen können nicht decken alle möglichen Bedingungen und Situationen ab, die auftreten können. Es verstanden werden von Der Betreiber weist darauf hin, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht sind in diesen Produkt eingebaut, müssen jedoch vom Betreiber bereitgestellt werden.

WARNUNG: Stellen Sie sich nicht auf das Hockerpolster. Es können schwere Verletzungen auftreten. geschehen .

TECHNICAL PARAMETERS

Modell	XF8W201
Nennlast (lbs)	300
Sitzgröße (mm)	360*360
Produktgröße (mm)	480*480*1030/1140

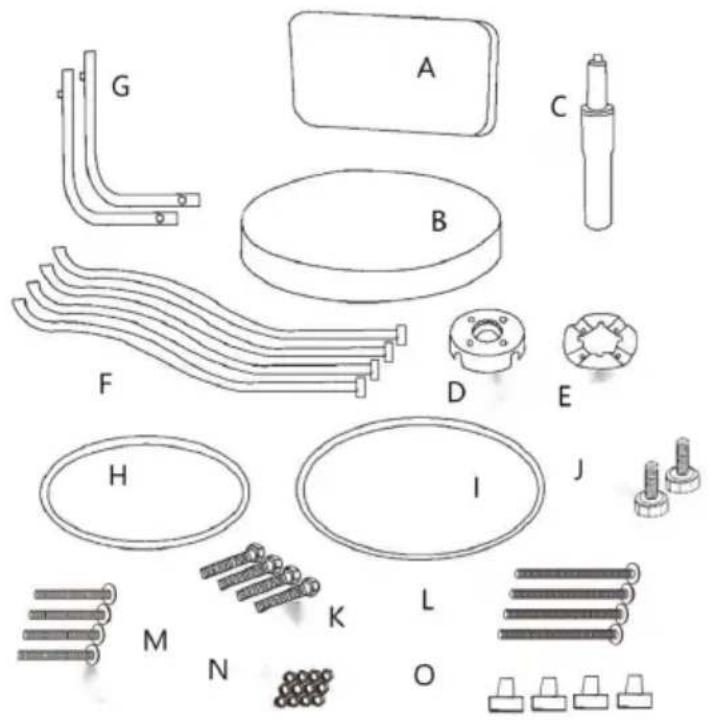

PART LIST

Teil	Beschreibung	Me nge	Teil	Beschreibung	Me nge
A	Rückenlehne	1	J	Kleine Schraube	2
B	Sitz	1	K	Inbusschraube	4
C	Pneumatischer Zylinder	1	M	40 mm Kreuzschlitzschrauben	4
D	Zentrale Nabe	1	M	35 mm Kreuzschlitzschrauben	4
E	Runde Platte	1	N	M6 Mutter	12
F	Bein	4	O	Fuß	4
G	Rückenlehnenrohr	2	P	Maulschlüssel	1
H	Oberer Außenring	1	Q	Inbusschlüssel	1
ICH	Unterer Innenring / Fußstütze	1

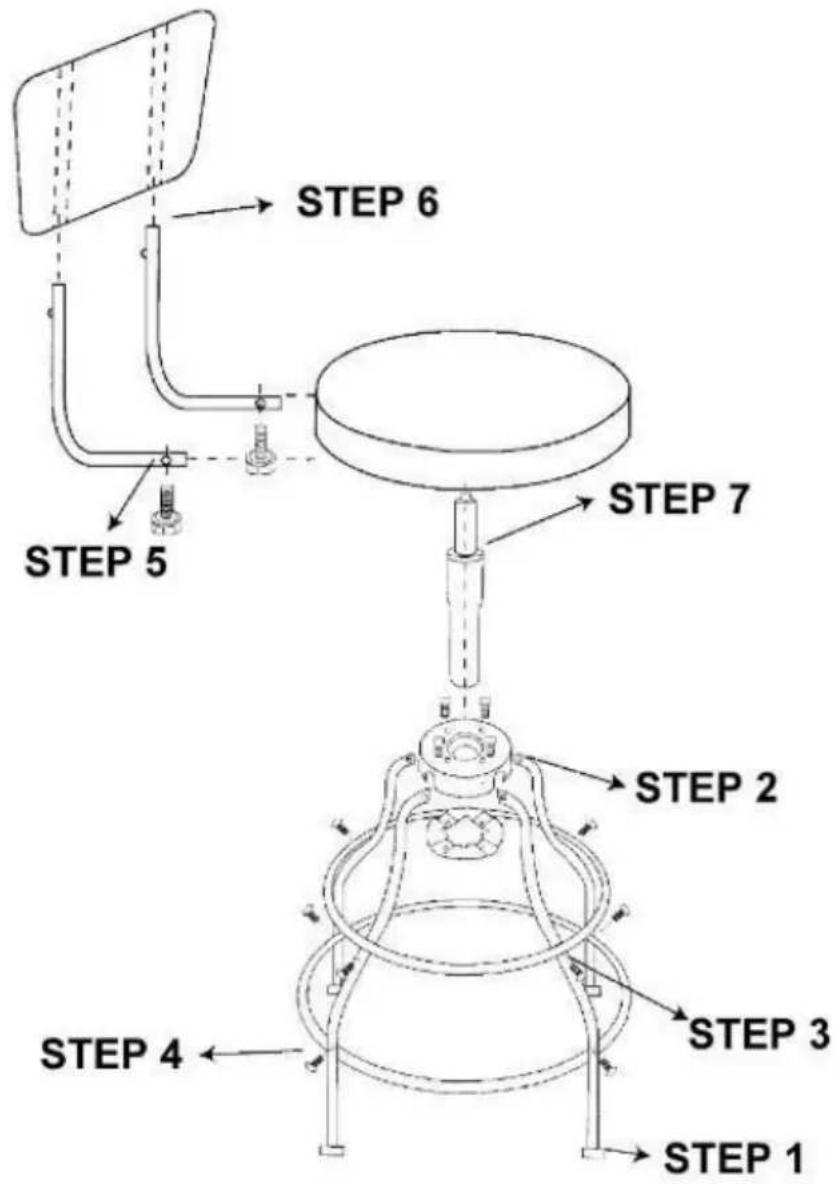

Schritt 1 Befestigen Sie den Fuß (O) am Bein (F).

Schritt 2 Befestigen Sie die Beine (F) mit Schrauben (K) an der Mittelna (D).

Befestigen Sie die runde Platte (E) mit Muttern (N) an der Nabe.

Schritt 3 Befestigen Sie den oberen Außenring (H) mit Schrauben (M) u Muttern (N).

Schritt 4 Befestigen Sie den Fußstützenring (I) mit Schrauben (L) und Muttern (N).

Schritt 5 Schieben Sie das Rückenlehnenrohr (G) in den Sitz (B) und befestigen Sie es mit Schrauben (J).

Schritt 6 Schieben Sie die Rückenlehne (A) in die Rohre (G), bis die k einrasten.

Schritt 7 Schieben Sie den Pneumatikzylinder (C) in die Mittelnabe (D)

den Sitz (B).
