MANUAL DE USUARIO XF8W201 Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

Reparar Asientos

MODELO: XF8W201

Seguimos comprometidos a brindarle herramientas a precios competitivos. "Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únican por nosotros Representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas. con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir Todas las categorías de herramientas que ofrecemos. Le recordamos que debe verifi con cuidado Cuando realiza un pedido con nosotros, si realmente está Ahorro Medio en comparación con las principales marcas líderes.

VEVOR®

TOUGH TOOLS, HALF PRICE

Repair Seats

Modelo: XF8W201

¿NECESITA AYUDA? ¡CONTÁCTENOS!

¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? No dude en ponerse en contacto con nosotros:

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

Estas son las instrucciones originales, lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se res una interpretación clara de nuestro manual de usuario. La apariencia producto estará sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software en nuestro producto.

SAFETY PRECAUTIONS

ADVERTENCIA:

Lea este material antes de utilizar este producto. No hacerlo puede provocar lesiones graves.

Precauciones de montaje

·Realice el montaje únicamente de acuerdo con estas instrucciones. U montaje inadecuado puede generar peligros.
·Mantenga a los niños, mascotas y transeúntes fuera del área durante montaje.

Las distracciones pueden hacer que usted pierda el control de las herramientas, lesionándose o otros.

- La capacidad de peso y otras capacidades del producto se aplican o manera adecuada y completa. Producto ensamblado únicamente. No lo utilice si está ensamblado de forma incompleta o incorrecta.

Tome precauciones

• Este producto no es un juguete. No permita que los niños jueguen este artículo o cerca de él. y conservar fuera del alcance de los niños
• Utilice el taburete y los accesorios según lo previsto y de acuerdo de estas instrucciones, teniendo en cuenta las condiciones de trabajo y el trabajo a realizar. El uso del taburete para operaciones diferentes a la previstas podría dar lugar a una situación peligrosa.
• Inspeccionar antes de cada uso; no utilizar si las piezas están suelta dañadas.
• No exceda la capacidad de peso de 300 libras (136 kg).
• NOTA: ¡Tenga cuidado con la carga dinámica! Los cambios repentino la carga pueden crear brevemente exceso de carga, lo que podría pi fallas en el producto.
• Almacenar el equipo que no se utiliza. Cuando no se utilice, este p debe almacenarse en un lugar seco. para inhibir el óxido.
  ·Las advertencias, precauciones e instrucciones comentadas en este manual de instrucciones pueden no cubrir todas las posibles condicion

situaciones que puedan ocurrir. Debe ser comprendido por El operado debe tener en cuenta que el sentido común y la precaución son fac que no pueden ser incorporado en este producto pero debe ser suministrado por el operador.

ADVERTENCIA: No se pare sobre la almohadilla del taburete. Puede sufrir lesiones graves.

ocurrir .

TECHNICAL PARAMETERS

Modelo	XF8W201
Carga nominal (libras)	300
Tamaño del asiento (mm)	360*360
Tamaño del producto (mm)	480*480*1030/1140

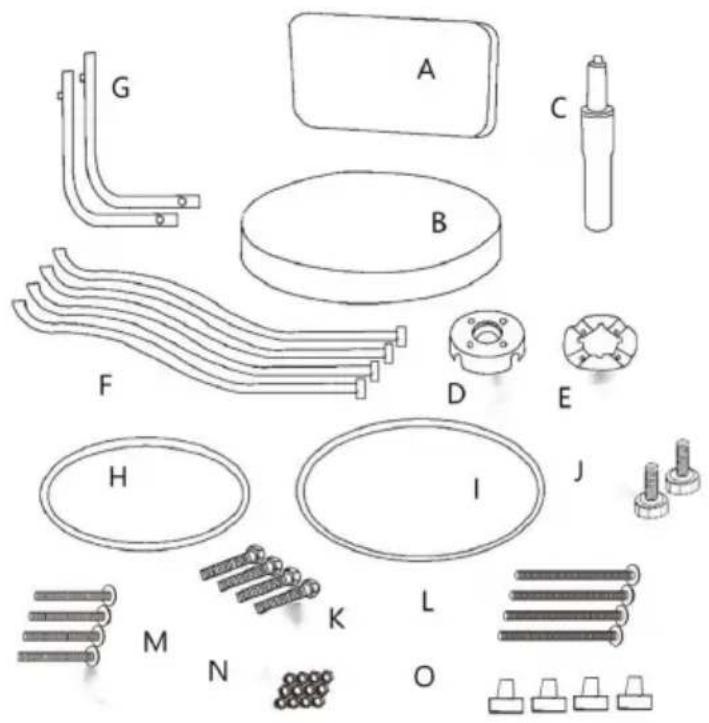

PART LIST

Parte	Descripción	Cantidad	Parte	Descripción	Cantidad
A	Respaldo	1	Yo	Perno pequeño	2
B	Asiento	1	K	Tornillo de cabezaAllen	4
do	Cilindro neumático	1	yo	Tornillos Philips de 4mm	4
D	Centro Hub	1	METRO	Tornillos Philips de 3mm	4
mi	Plato redondo	1	norte	Tuerca M6	12
F	Pierna	4	Oh	Pie	4
GRAMO	Tubo del respaldo	2	PAG	llave de boca abierta	1
yo	Anillo exterior superior	1	Q	llave hexagonal	1
I	Anillo interiorinferior/reposapiés	1

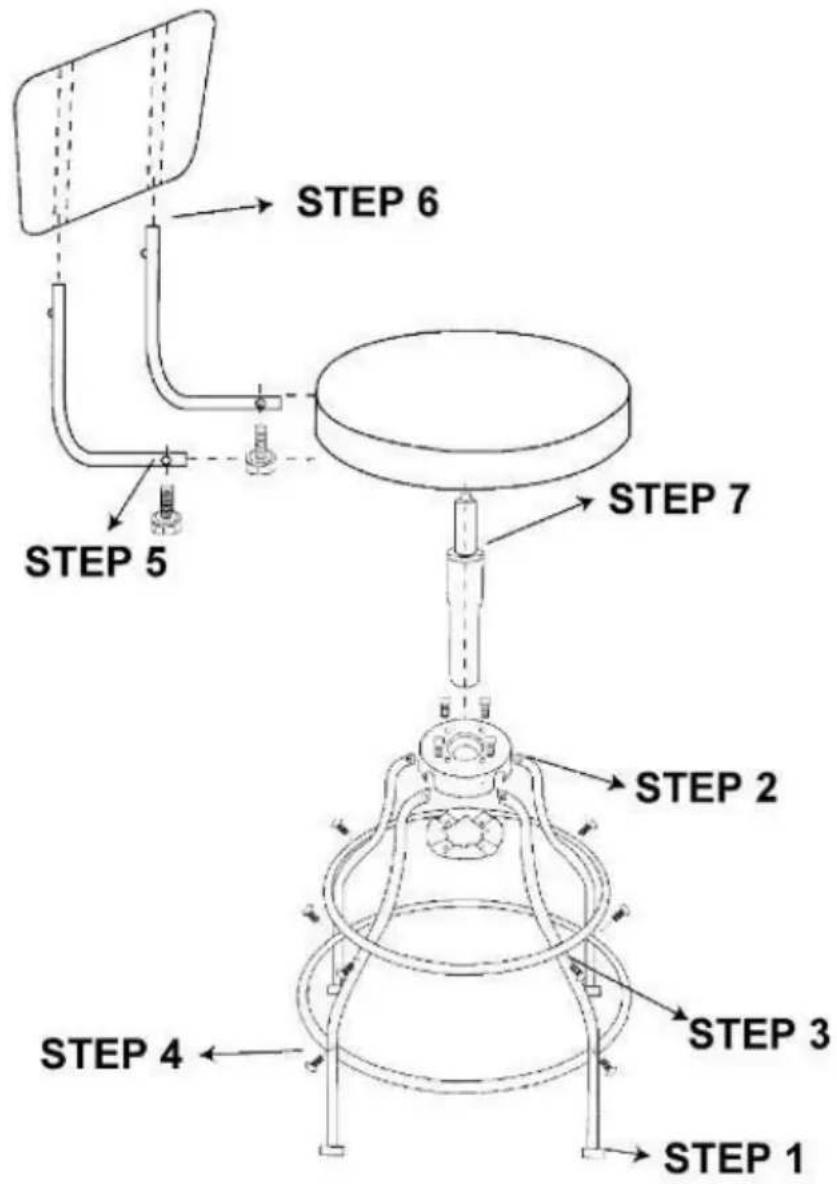

Paso 2 Fije las patas (F) al eje central (D) con pernos (K). Ensamble placa redonda (E) al cubo con tuercas (N).

Paso 3 Fije el anillo exterior superior (H) con pernos (M) y tuercas (N).

Paso 4 Fije el anillo del reposapiés (I) con pernos (L) y tuercas (N).

Paso 5 Deslice el tubo del respaldo (G) en el asiento (B) y fijelo con pernos (J).

Paso 6 Deslice el respaldo (A) dentro de los tubos (G) hasta que las encajen en su lugar.

Paso 7 Deslice el cilindro neumático (C) en el cubo central (D) y el as

(B).
