GEBRUIKSAANWIJZING VV41 Vevor

Bedankt voor de aankoop van een van onze producten. Lees de montage-instructies zorgvuldig door voordat u met de installatie begint

Model	Productgrootte/cm	Maximaal aantal draagstoelen	accessoire
VV4 1	18 2x8 5,5x118	42 stuks (Max: 1,81 kg)	Stofkap×1 Elastisch touw×2

WAARSCHUWING:

Lees deze handleiding zorgvuldig door voordat u het product gebruikt. u dit niet doet, kan dit leiden tot ernstig letsel.

MONTAGEVOORZORGSMAATREGELEN

1. Assembleer volgens deze instructies. Onjuiste montage kan gevaarlij zijn.
2. Draag tijdens de montage een veiligheidsbril en stevige werkhandschoenen.
3. Kom niet bijeen als u moe bent of onder invloed van alcohol, dru medicijnen.
4. Het draagvermogen en andere producteigenschappen gelden alleen voor een volledig en correct gemonteerd product.
5. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
6. Houd omstanders uit de buurt tijdens de montage.
7. De plaat weegt veel. Let goed op bij de installatie, zodat u de p beschadigt. Schakel indien nodig iemand in die u kan helpen met de installatie.

1. Dit product is geen speelgoed. Laat kinderen niet met dit item spe

in de buurt ervan komen.

1. Gebruik alleen zoals bedoeld. Ga niet op het product zitten of sta
2. Inspecteer voor elk gebruik. Gebruik het niet als onderdelen los of beschadigd zijn.
3. Alleen gebruiken op vlakke, vlakke en harde oppervlakken .
4. Overschrijd de vermelde gewichtscapaciteit niet. Draai alle knoppen stevig vast voordat u de belasting aanbrengt. Wees u bewust van dynamische belasting! De plotselinge belastingbeweging kan kortstondig een overmatige belasting creëren, waardoor het product defect raakt.
5. Wanneer de zware last gedurende een lange tijd wordt verplaatst, noodzakelijk om te controleren of de schroef los zit om te voorkomer de behuizing tijdens de verplaatsing gaat schudden.

BEWAAR DEZE INSTRUCTIES

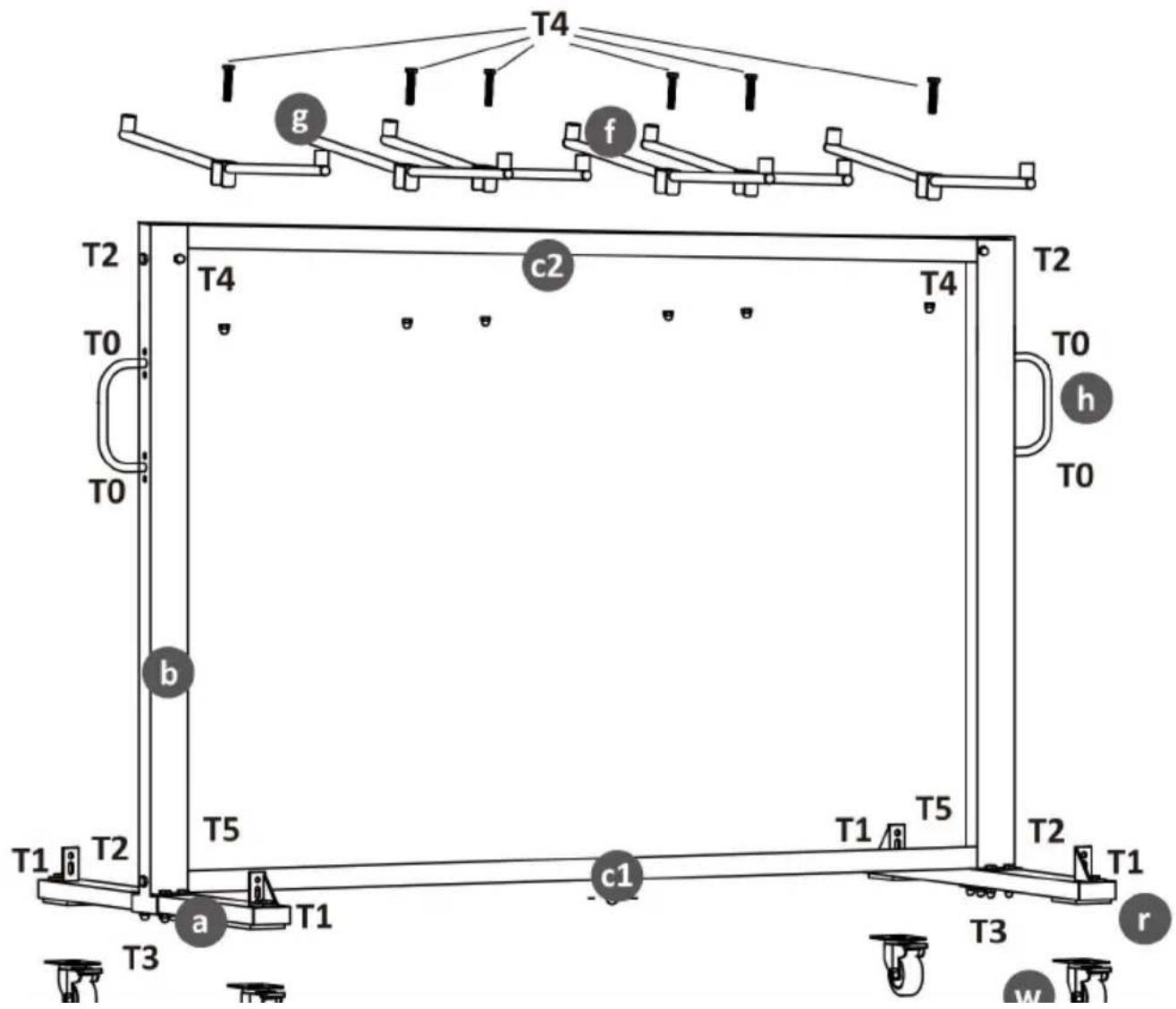

Exploded Tekening

T4 g f T2 c2 T4 T4 T2 T0 h T0 b T5 T1 T5 T2 T1 a c1 T3 r T3 T1 T3

NEE.	Beschrijving	Hoeveelheid
A	Kleine bar	2
B	Verticale balk	2
c1	Onderste dwarsbalk	1
c2	Bovenste dwarsbalk	1
F	knop	12
G	Stoelhangers	6
R	Onderste staaf	4
w	Wiel met rem	4

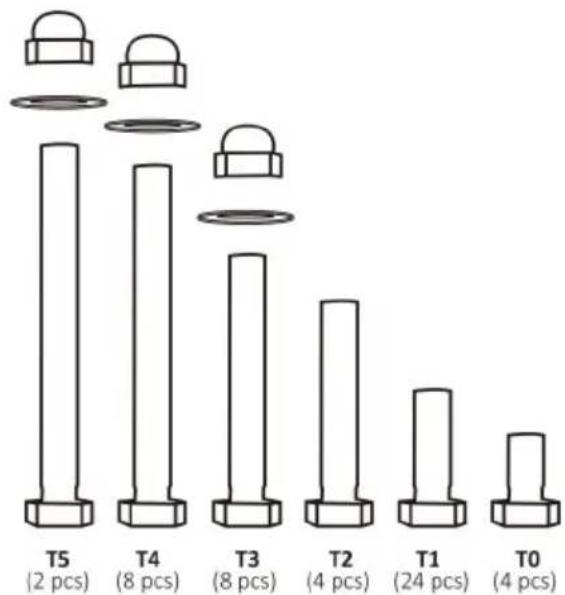

T0	Inbusschroef (M8*10)	4
T1	Zeskantschroef (M8*16 )	24
T2	Zeskantschroef (M8*20)	4
T3	Zeskantschroef (M8*45)+ring+moer	8
T4	Zeskantschroef (M8*55)+ring+moer	8
T5	Zeskantschroef (M8*85)+ring+moer	2
H	Hendel	2
	Sleutel Buisvormige Sleutel	1
	Moersleutel	1
	Inbussleutel	1

MONTAGESTAPPEN

STAP 1:

I. Plaats het wiel (w) aan één kant van de kleine balk (a). Plaats borgschroef T1 (4 voor elk wiel). Gebruik de sleutel om deze vast te draaien. Herhaal dit voor elk van de 4 wielen.
II. Plaats de onderste stang(r) bovenop de kleine stang (a). Zorg dat de L-vorm naar buiten wijst. Plaats twee (T1) schroeven en gesleutel om deze vast te draaien. Herhaal dit voor alle andere 3 stang

STAP 2:

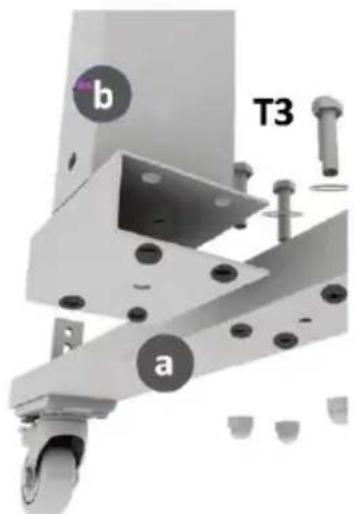

Neem de verticale balk ( b ) en plaats deze in het midden van de balk ( a ) met de C-vorm naar binnen gericht zoals weergegeven in afbeelding en draai deze vast met vier (T3) schroefringen en moeren Herhaal dit aan de andere kant.

STAP 3:

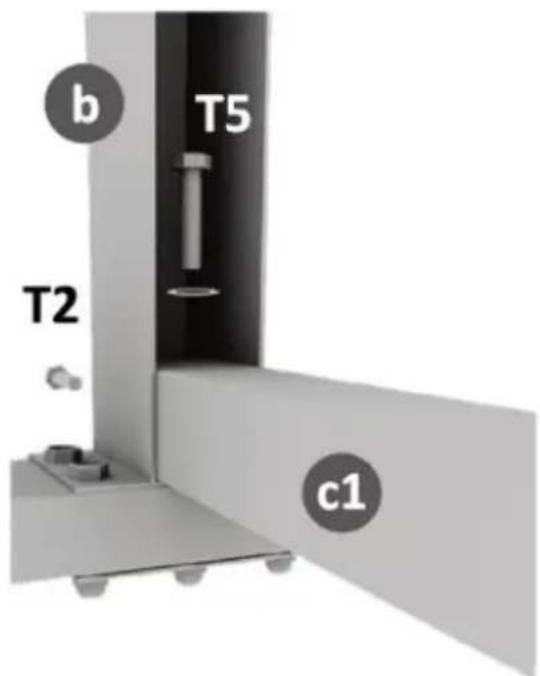

b T5 T2 c1

Schuif de dwarsbalk in (c1) tussen de verticale balken (b) en draai h met twee schroeven aan elke kant (schroef ( T2 ) vanaf de zijkant ( schroef ( T5 ) vanaf de bovenkant)

STAP 4:

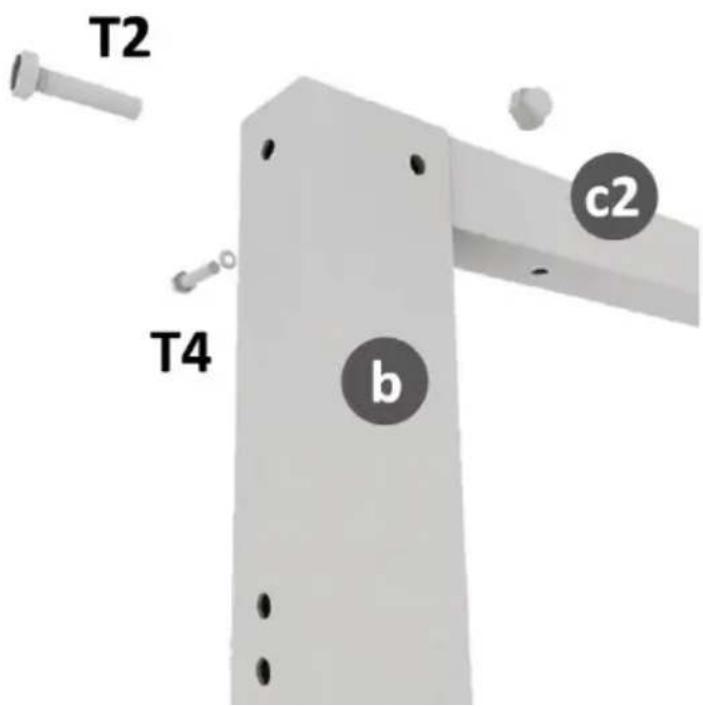

T2 T4 b c2

Schuif de bovenste dwarsbalk ( c2 ) tussen de bovenkant van de ve balk s ( b ). Draai het vast met twee schroeven aan elke kant (sch vanaf de zijkant en schroef T4 vanaf de achterkant) . Herhaal dit aan andere kant.

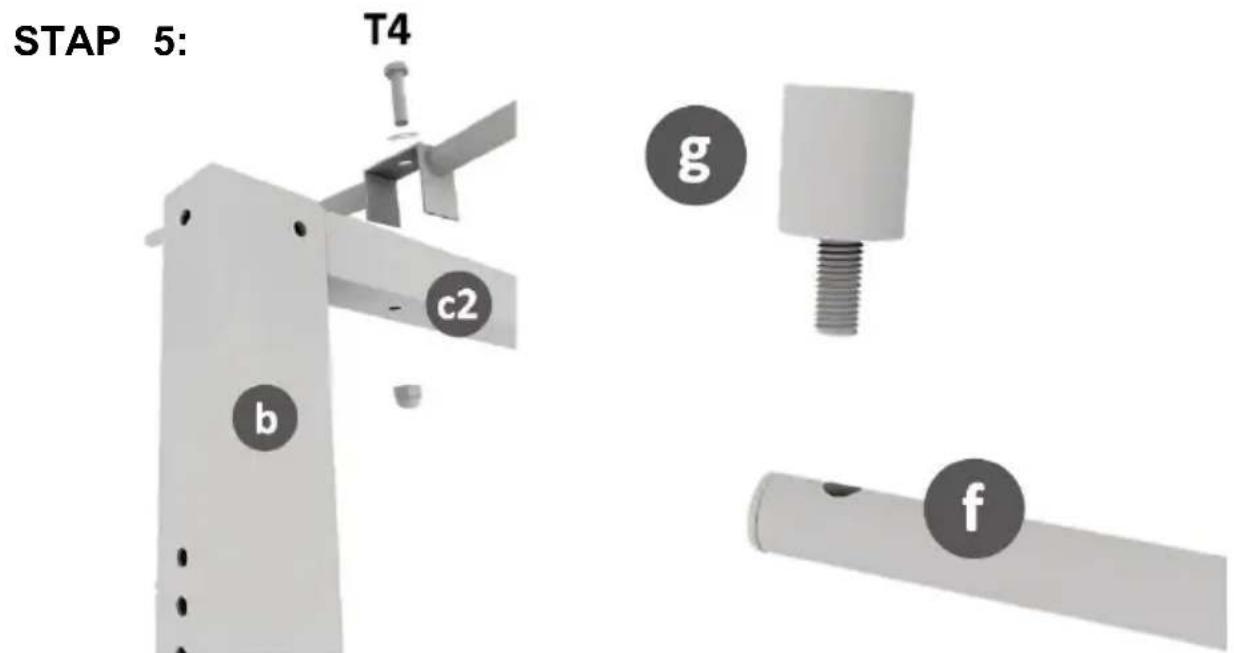

Plaats de eerste stoelhaak op de dwarsbalk ( c2 ). Lijn het haakgat het gat van de dwarsbalk ( c2 ). Plaats de bevestigingsschroef T 4 dwarsbalk (1 voor elk). Draai de schroef met de moerdop vast met e metalen sleutel. Herhaal dit voor alle andere 5 haken.

2 knoppen (g) bevestigen op beide zijkanten van elke hanger (f) als weergegeven in figuur.

STAP 6:

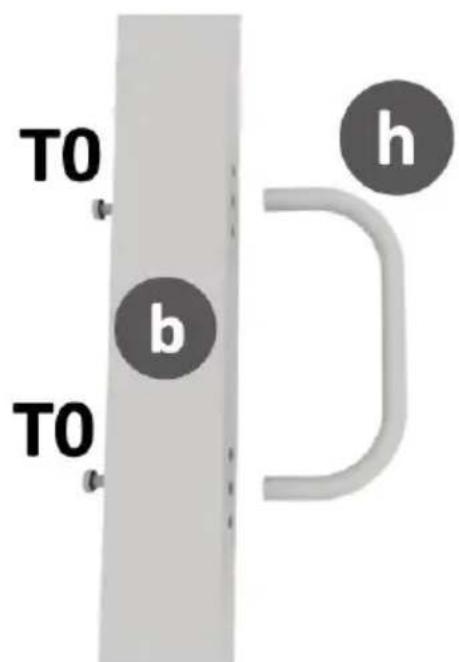

Bevestig ten slotte de 2 handgrepen aan beide zijden van de kar aa verticale stangen (b) en draai deze vast met 2 schroeven (T0) voor handgreep(h).

- Voor het reinigen veegt u het oppervlak af met een vochtige (geen doek of droogt u het af met een schone , pluisvrije katoenen doek.
