Typ produktu	Wózek transportowy
Marka	Vevor
Model	VV41
Wymiary (D x S x W)	182 x 85,5 x 118 cm
Maksymalna nośność	76 kg (42 krzesła, max 1,81 kg każde)
Główny materiał	Stal
Liczba kół	4 koła z hamulcami
Liczba uchwytów	2 uchwyty
Dołączone akcesoria	Pokrowiec przeciwpyłowy, linki elastyczne, klucze montażowe
Główne funkcje	Transport i przechowywanie krzeseł składanych
Wymagany montaż	Tak, montaż przez użytkownika (narzędzia w zestawie)
Konserwacja i czyszczenie	Wycierać wilgotną szmatką, a następnie osuszyć niestrzępiącą się szmatką
Zalecenia bezpieczeństwa	Nie przekraczać obciążenia, używać na równej powierzchni, nie pozwalać dzieciom na zabawę, przeprowadzać kontrolę przed użyciem
Części zamienne i możliwość naprawy	Części dostępne za pośrednictwem serwisu Vevor (www.vevor.com/support)
Informacje ogólne	Wyprodukowano przez Shanghai Muxinmuyeyouxiangongsi, importowane do USA i Australii

Często zadawane pytania - VV41 Vevor

Jak złożyć wózek Vevor VV41?

Postępuj zgodnie z instrukcją: zamontuj koła za pomocą śrub T1, następnie pionowe belki śrubami T3, poprzeczne belki T2/T4, wieszaki T4, a na końcu uchwyty T0. Użyj dołączonych kluczy. Nosić okulary ochronne i rękawice.

Jaka jest maksymalna nośność VV41?

Wózek może przewieźć do 42 krzeseł o maksymalnej wadze 1,81 kg każde, co daje łączne obciążenie około 76 kg. Nie przekraczaj tego limitu.

Czy wózek nadaje się do użytku na zewnątrz?

Zaleca się używanie wózka na płaskich, równych i twardych powierzchniach. Nie jest specjalnie zaprojektowany do długotrwałego narażenia na warunki atmosferyczne; po użyciu przechowuj go w suchym miejscu.

Jak konserwować wózek Vevor VV41?

Czyść powierzchnię wilgotną szmatką (nie mokrą) i osusz czystą, niestrzępiącą się bawełnianą szmatką. Regularnie sprawdzaj dokręcenie śrub i prawidłowe działanie kół.

Czy koła mają hamulce?

Tak, wózek wyposażony jest w 4 koła z hamulcami, aby utrzymać go w miejscu. Przed załadunkiem lub rozładunkiem upewnij się, że są zablokowane.

Jakie akcesoria są dołączone do wózka?

Zestaw zawiera pokrowiec przeciwpyłowy, dwie linki elastyczne oraz klucze montażowe (klucz rurowy, klucz nastawny, klucz imbusowy). Dołączone są również śruby i nakrętki.

Czy mogę używać wózka do czegoś innego niż krzesła?

Wózek jest przeznaczony do transportu składanych krzeseł. Może być używany do innych lekkich ładunków, ale zawsze przestrzegaj maksymalnej nośności i zaleceń bezpieczeństwa.

Co zrobić, jeśli brakuje części lub jest uszkodzona?

Skontaktuj się z serwisem Vevor przez www.vevor.com/support. Przygotuj numer modelu (VV41) i dowód zakupu.

Czy wózek można złożyć do przechowywania?

Instrukcja nie wspomina o funkcji składania. Po zmontowaniu wózek jest stały. W razie potrzeby można go zdemontować, ale nie jest przeznaczony do szybkiego składania.

Jak uniknąć przewrócenia wózka?

Aby uniknąć przewrócenia, nie siadaj ani nie stawaj na wózku. Ładuj go równomiernie, nie przekraczaj nośności i używaj na równej powierzchni. Dokręć wszystkie pokrętła przed załadunkiem.

INSTRUKCJA OBSŁUGI VV41 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

WÓZEK NA KRZESŁA INSTRUKCJA OBSŁUGI

Model: WW4 1

Dziękujemy za zakup jednego z naszych produktów. Przed instalacją prosimy o dokładne zapoznanie się z instrukcją montażu.

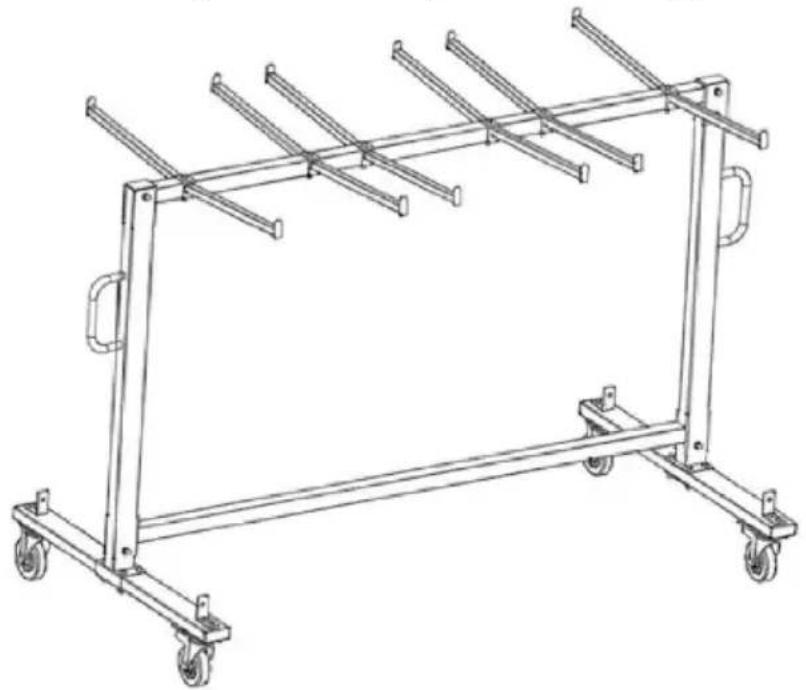

Zdjęcie w celach informacyjnych

Model	Rozmiar produktu/cm	Maksymalna liczba krzeseł nośnych	akcesorium
WW4 1	18 2x8 5,5x18	42 szt. (maks.: 1 kg)	Osłona przeciwkurzowa×1 Sznurek elastyczny×2

OSTRZEŻENIE:

Przed użyciem produktu należy uważnie przeczytać tę instrukcję. Nieprzestrzeganie jej może skutkować poważnymi obrażeniami.

ŚRODKI OSTROŻNOŚCI PODCZAS

MONTAŻU

1. Montaż musi być zgodny z poniższymi instrukcjami. Nieprawidłowy montaż może być niebezpieczny.
2. Podczas montażu należy nosić okulary ochronne i solidne rękawice robocze.
3. Nie przystępuj do montażu, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.
4. Podane parametry dotyczące nośności i innych parametrów produktu odnoszą się wyłącznie do produktu w całości i prawidłowo zmontowanego.
5. Utrzymuj miejsce montażu w czystości i zapewnij dobre oświetlenie.
6. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
7. Płyta jest ciężka; należy zwrócić uwagę na jej montaż, aby jej nie uszkodzić. W razie potrzeby należy poprosić kogoś o pomoc w montażu.

ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIE: ABY ZAPOBIEC POWAŻNYM OBRAŻENIOM I

ŚMIERCI SPOWODOWANEJ PRZEWRÓCENIEM:

1. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem ani zbliżać się do niego.
2. Używać wyłącznie zgodnie z przeznaczeniem. Nie siadać ani nie stawać na produkcie.
3. Przed każdym użyciem sprawdź. Nie używaj, jeśli części są luźne lub uszkodzone.
4. Stosować wyłącznie na płaskich, równych i twardych powierzchniach.
5. Nie przekraczaj podanego udźwigu. Przed zastosowaniem obciążenia dokręć mocno wszystkie pokrętła. Uważaj na obciążenie dynamiczne!

Nagły ruch obciążenia może na krótko spowodować nadmierne obciążenie, powodując awarię produktu.

1. Jeżeli ciężki ładunek porusza się przez długi czas, należy sprawdzić, czy śruba nie jest poluzowana, aby uniknąć drgań nadwozia podczas ruchu.

ZAPISZ TE INSTRUKCJE

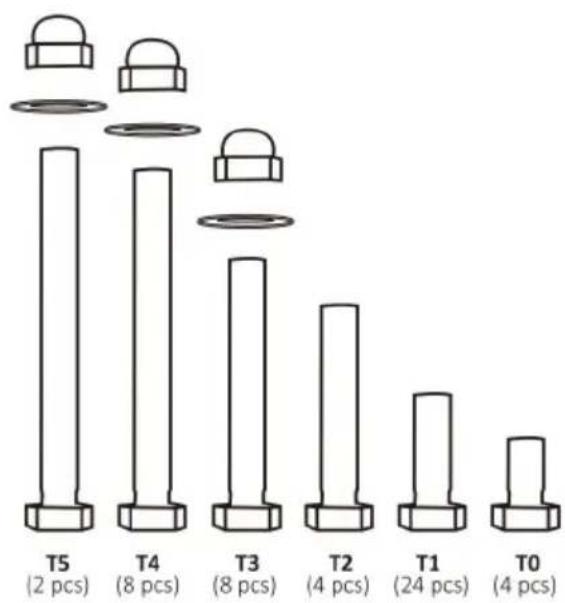

Rysunek wybuchowy

NIE.	Opis	Ilość
A	Mały bar	2
B	Pionowy pasek	2
c1	Dolna poprzeczka	1
c2	Górna poprzeczka	1
F	pokrętło	12
G	Wieszaki na krzesła	6
R	Pręt dolny	4
ż	Koło z hamulcem	4
T0	Śruba z łbem sześciokątnym (M8*	4
T1	Śruba sześciokątna (M8*16)	24
T2	Śruba sześciokątna (M8*20)	4
T3	Śruba sześciokątna(M8*45)+podkładka+nakrętka	8
T4	Śruba sześciokątna(M8*55)+podkładka+nakrętka	8
T5	Śruba sześciokątna(M8*85)+podkładka+nakrętka	2
H	Uchwyt	2
	Klucz rurowy	1
	Klucz Klucz	1
	Klucz imbusowy	1

KROKI MONTAŻU

KROK 1:

I. Umieść koło (w) po jednej stronie małego pręta (a). Włóż śrubę mocującą T1 (4 na każde koło). Użyj klucza, aby dokręcić ją na miejscu. Powtórz dla każdego z 4 kół.

II. Umieść dolny pręt (r) na górze małego pręta (a). Upewnij się, że L jest skierowany na zewnątrz. Włóż dwie śruby (T1) i użyj klucza, aby dokręcić je na miejscu. Powtórz dla wszystkich pozostałych 3 prętów.

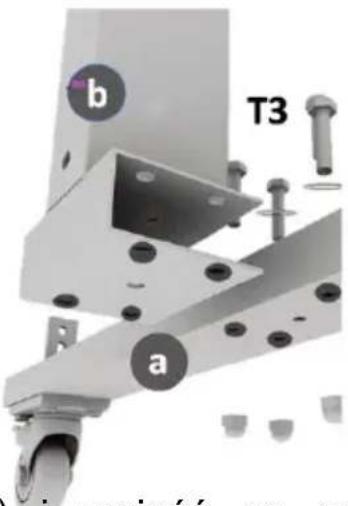

KROK 2:

Weź pionowy pręt (b) i umieść go na środku małego pręta (a) literą C skierowaną do wewnątrz, jak pokazano na rysunku, i dokręć czterema śrubami z podkładkami i nakrętkami (T3). Powtórz po drugiej stronie.

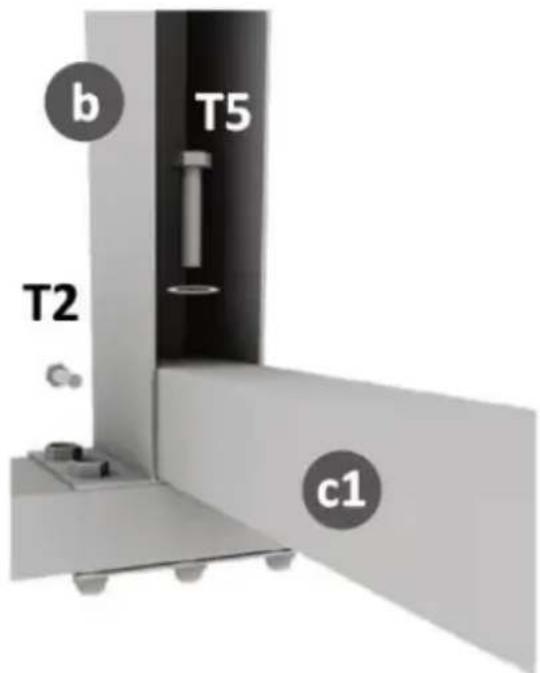

KROK 3:

Wsuń poprzeczkę (c1) między pionowymi prętami (b) i dokręć ją dwiema śrubami z każdej strony (śruba (T2) z boku i śruba (T5) z góry).

KROK 4:

Wsuń górną poprzeczkę (c2) pomiędzy górne krawędzie pionowych prętów (b). Przykręć ją za pomocą dwóch śrub z każdej strony (śrubę T2 z boku i śrubę T4 z tyłu). Powtórz po drugiej stronie.

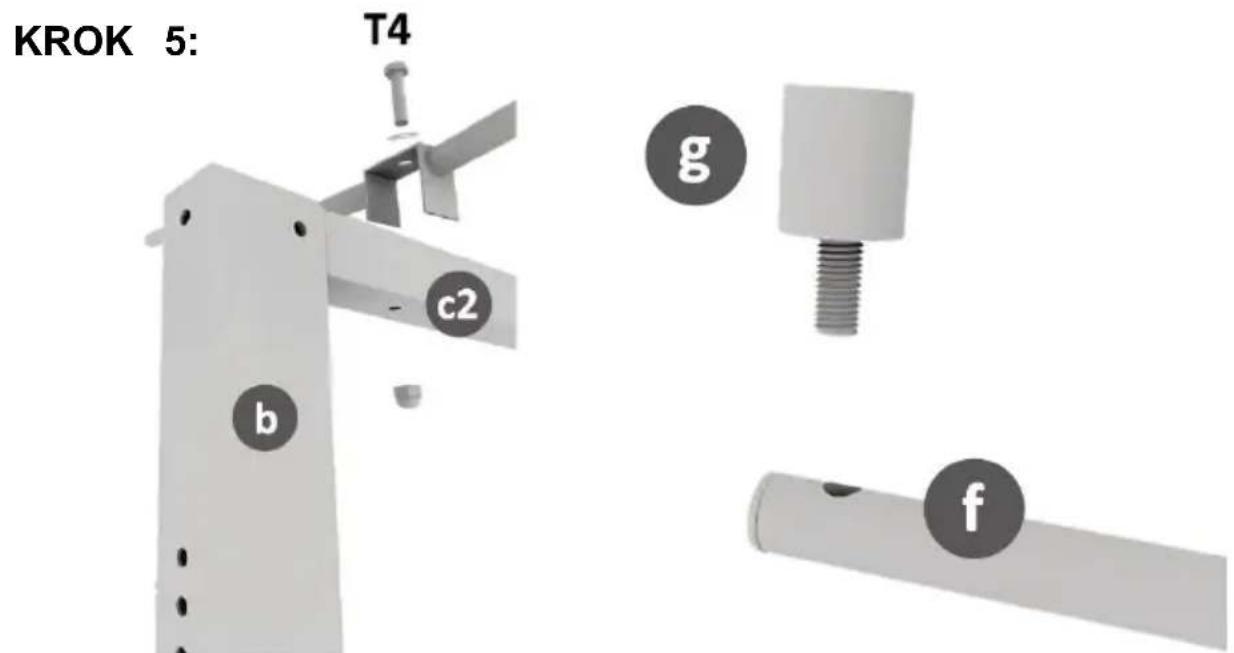

Umieść pierwszy hak krzesła na poprzeczce (c2). Wyrównaj otwór z otworem poprzeczki (c2). Włóż śrubę mocującą T4 (po jednej na każdy hak). Dokręć śrubę z nakrętką za pomocą klucza metalowego. Powtórz dla wszystkich pozostałych 5 haków.

Przymocuj 2 pokrętła (g) po obu stronach każdego wieszaka (f), jak pokazano na rysunku.

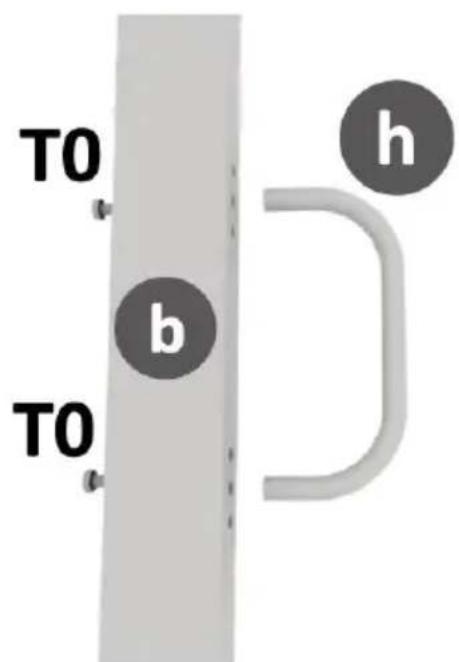

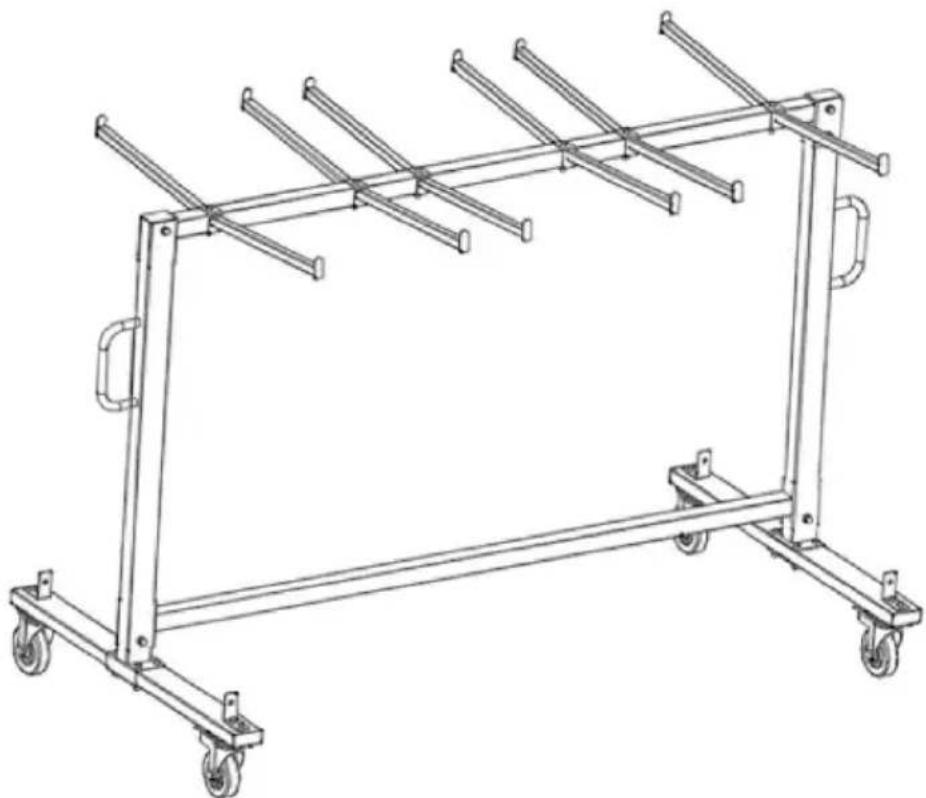

KROK 6:

Na koniec przymocuj 2 uchwyty po obu stronach wózka do pionowych prętów (b) i dokręć je śrubami. 2 śruby (T0) do każdego uchwytu (h).

- W celu czyszczenia przetrzyj powierzchnię wilgotną (nie mokrą) szmatką lub wytrzyj do sucha czystą, niestrzępiącą się bawełnianą szmatką.

Producent: Shanghai Muxin Muye Youxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
