MANUALE UTENTE VV41 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CARRELLO SEDIE MANUALE D'USO

Modello: VV4 1

Grazie per aver acquistato uno dei nostri prodotti. Si prega di legge attentamente le istruzioni di montaggio prima dell'installazione.

Modello: VV4 1

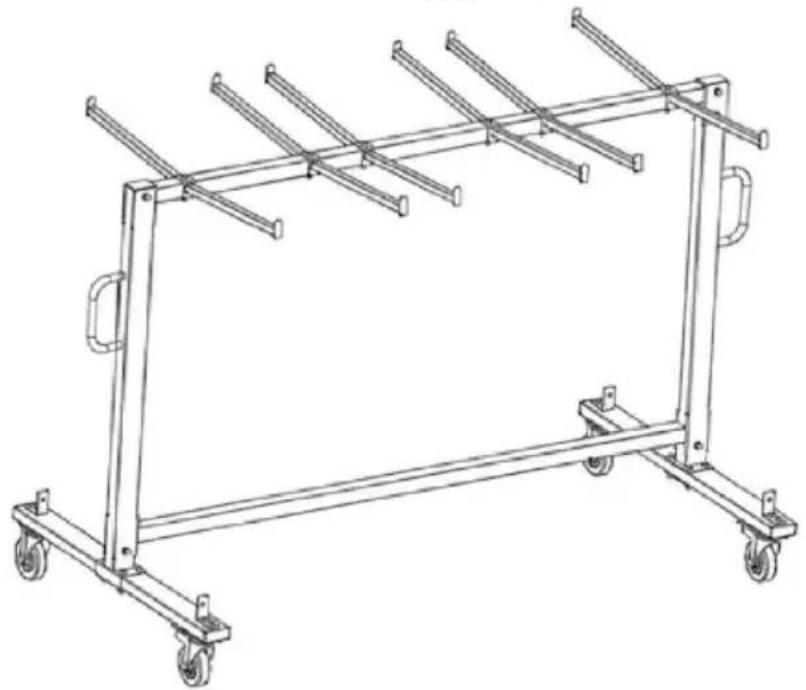

Foto di riferimento

Modello	Dimensioni del prodotto/cm	Numero massimo di sedie trasportabili	accessorio
VV4 1	18 2x8 5,5x118	42 pezzi (max: 1,81 kg)	Copertura antipolvere×1 Corda elastica×2

AVVERTIMENTO:

Si prega di leggere attentamente questo manuale prima di utilizzare il prodotto. La mancata osservanza di questa precauzione potrebbe causa gravi lesioni.

PRECAUZIONI DI MONTAGGIO

1. Il montaggio deve seguire queste istruzioni. Un montaggio non corr può essere pericoloso.
2. Durante il montaggio, indossare occhiali protettivi e guanti da lavoro resistenti.
3. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe (farmaci.
4. La capacità di peso e le altre caratteristiche del prodotto si applic solo a un prodotto completamente e correttamente assemblato.
5. Mantenere l'area di assemblaggio pulita e ben illuminata.
6. Tenere gli astanti fuori dall'area durante l'assemblea.
7. Il peso della piastra è elevato; prestare attenzione all'installazione per evitare di danneggiarla e, se necessario, trovare qualcuno che vi assisi nell'installazione.

PRECAUZIONI D'USO

AVVERTIMENTO: PER PREVENIRE LESIONI GRAVI E MORTALI

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo articolo o di avvicinarsi ad esso.
2. Utilizzare solo come previsto. Non sedersi o stare in piedi sul pro
3. Ispezionare prima di ogni utilizzo. Non utilizzarlo se le parti sono allentate o danneggiate.
4. Utilizzare solo su superfici piane, livellate e dure.
5. Non superare la capacità di peso indicata. Serrare saldamente tutte manopole prima di applicare il carico. Fare attenzione al carico dinam movimento improvviso del carico può creare brevemente un carico eccessivo, causando il guasto del prodotto.
6. Quando il carico pesante viene spostato per un lungo periodo, è necessario controllare che la vite sia allentata per evitare che il corpo durante lo spostamento.

SALVA QUESTE ISTRUZIONI

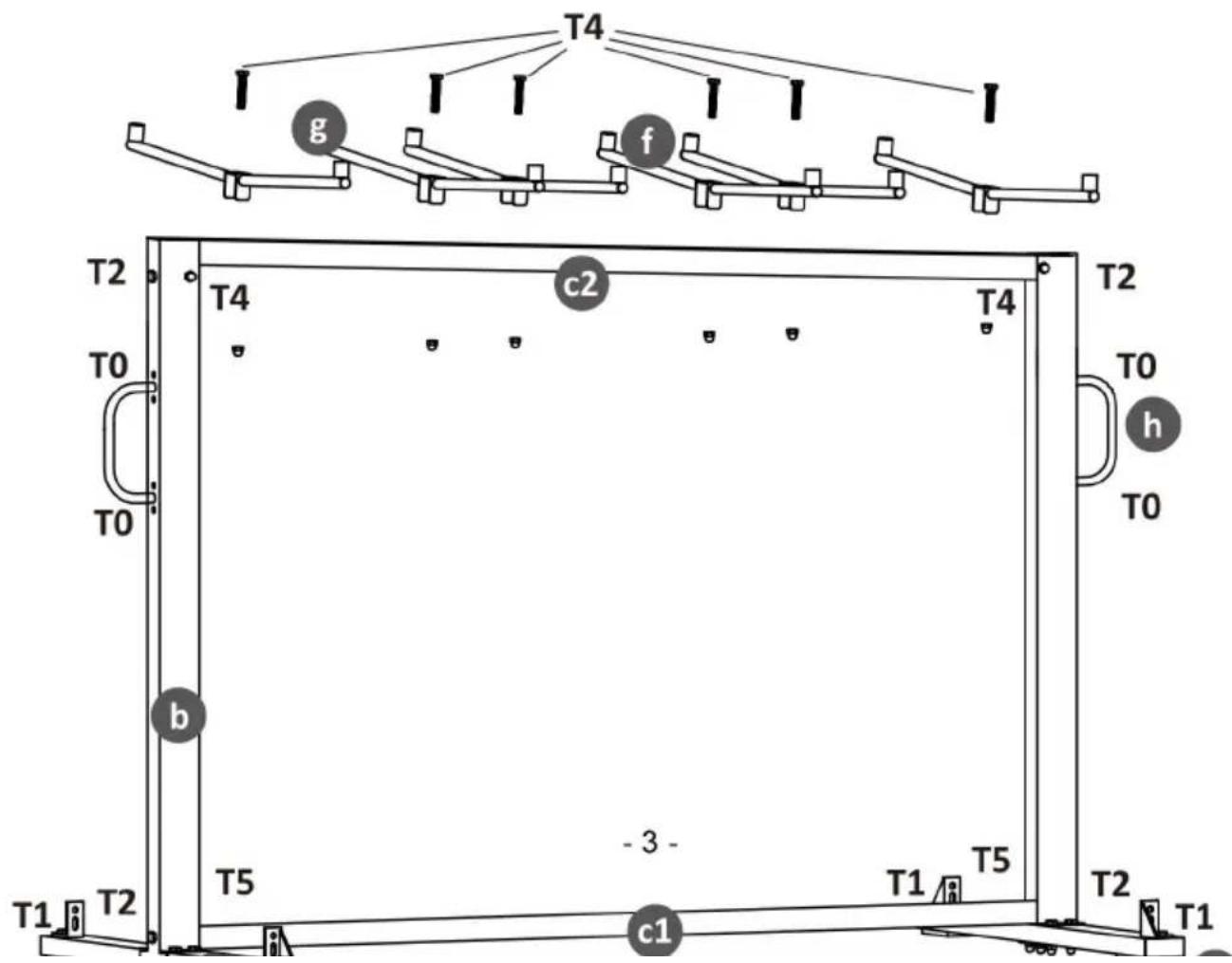

Disegno esploso

T4 g f c2 T2 T4 T4 T2 T0 h T0 b - 3 - T5 T1 T5 T2 T1 c1 T1 T2 T1

NO.	Descrizione	Quantità
UN	Piccolo bar	2
B	Barra verticale	2
c1	Traversa inferiore	1
c2	Traversa superiore	1
F	manopola	12
G	Appendini per sedie	6
R	Asta inferiore	4
io	Ruota con freno	4

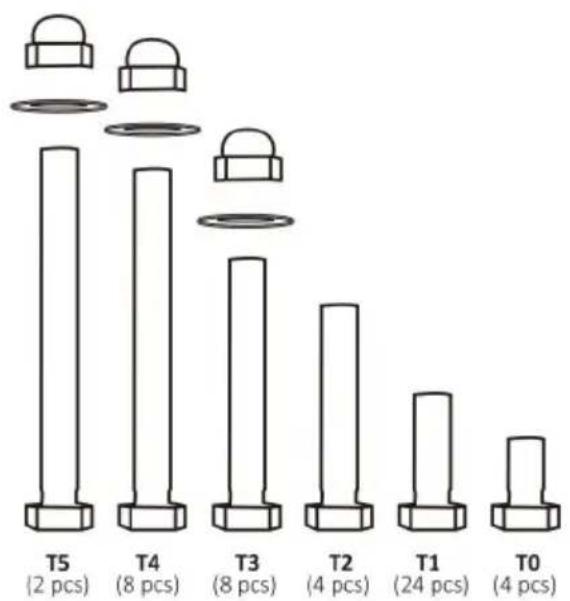

A0	Vite a testa esagonale (M8*10)	4
Tipo 1	Vite esagonale (M8*16)	24
Tipo 2	Vite esagonale (M8*20)	4
Tipo 3	Vite esagonale(M8*45)+rondella+dado	8
Tipo 4	Vite esagonale(M8*55)+rondella+dado	8
Tipo 5	Vite esagonale(M8*85)+rondella+dado	2
H	Maniglia	2
	Chiave inglese chiave tubolare	1
	Chiave inglese	1
	Chiave esagonale	1

FASI DI MONTAGGIO

PASSO 1:

I. Posizionare la ruota (w) su un lato della barra piccola (a). Inse vite di fissaggio T1 (4 per ogni ruota). Utilizzare la chiave per serrar posizione. Ripetere per ciascuna delle 4 ruote.

II. Posizionare l'asta inferiore (r) sulla parte superiore della barra più (a). Assicurarsi che la forma a L sia rivolta verso l'esterno. Inserire (T1) e utilizzare la chiave per serrarle in posizione. Ripetere per t'altre 3 aste.

PASSO 2:

Prendi la barra verticale ( b ) e posizionala al centro della barra pic con la forma a C rivolta verso l'interno come mostrato in figura e se con quattro rondelle (T3 ) e dadi . Ripetere l'operazione sull'altro lato

PASSO 3:

b T5 T2 c1

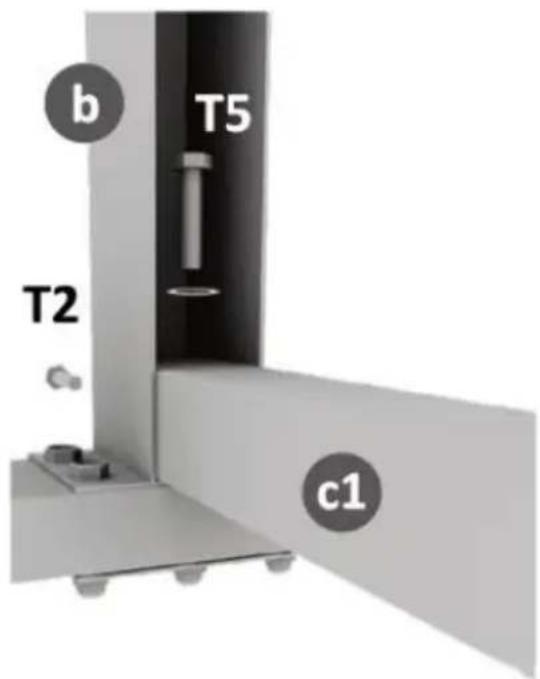

Far scorrere la traversa (c1) tra le barre verticali (b) e stringerlo con su ogni lato (vite (T2) dal lato e vite (T5) dalla parte superiore

PASSO 4:

T2 c2 T4 b

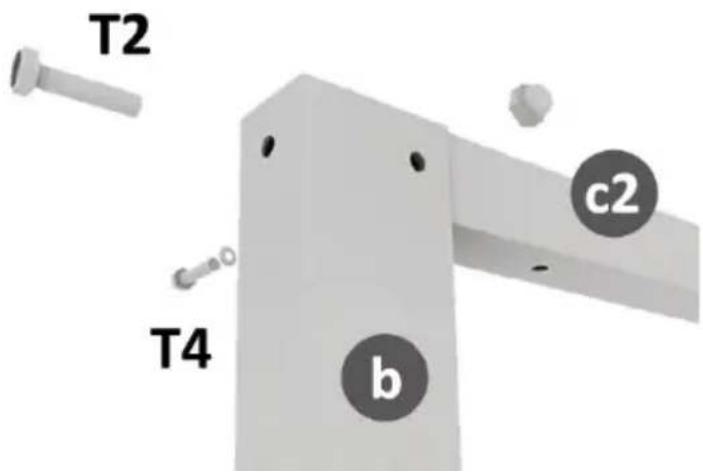

Far scorrere la traversa superiore ( c2 ) tra la parte superiore della verticale s ( b ). Serrarlo con due viti su ciascun lato (vite T2 dal T4 dal retro) . Ripetere l'operazione sull'altro lato.

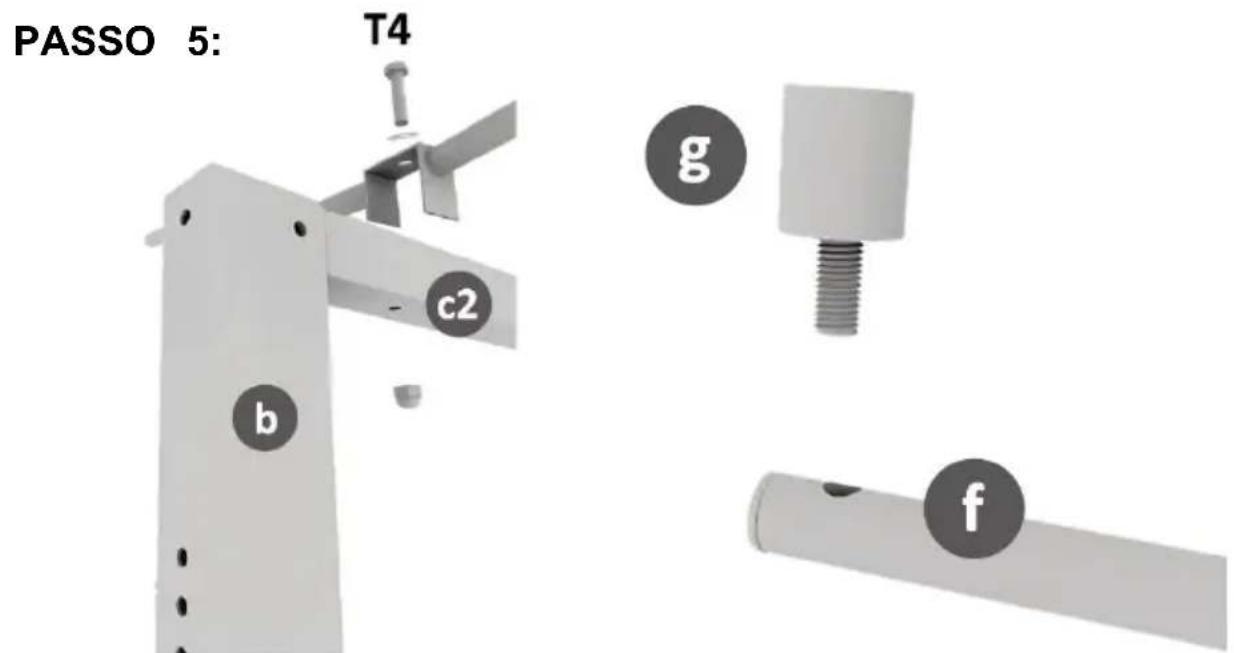

Posizionare il primo gancio della sedia sulla traversa ( c2 ). Allineare del gancio con il foro della traversa ( c2 ). Inserire la vite di fissaggi traversa T 4 (1 per ciascuna). Serrare la vite con il tappo del dado utilizzando una chiave di metallo. Ripetere per tutti gli altri 5 ganci. Fissare 2 manopole(g) su entrambi lati di ogni gancio (f) come mostr figura .

PASSO 6:

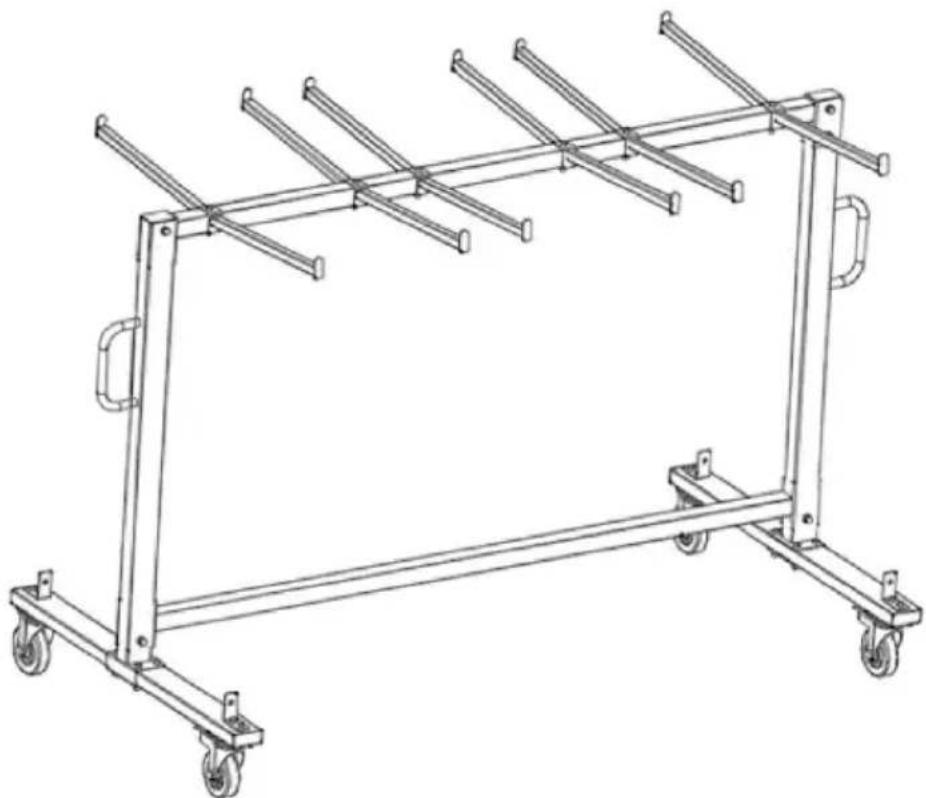

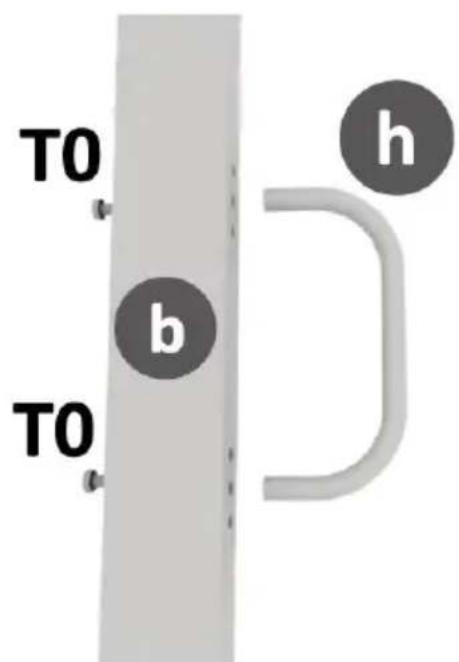

Infine agganciare le 2 maniglie su entrambi i lati del carrello alle bar verticali (b) e stringerle con 2 viti (T0) per ogni maniglia (h).

- Per la pulizia, passare la superficie con un panno umido (non bagi oppure asciugarla con un panno di cotone pulito e privo di pelucchi.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NS 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Ma

UK

REP

YH CONSULTING LIMITED.

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support
