VV41 - Transportwagen Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Transportwagen
Marke	Vevor
Modell	VV41
Abmessungen (L x B x H)	182 x 85,5 x 118 cm
Maximale Tragfähigkeit	76 kg (42 Stühle, max. 1,81 kg pro Stuhl)
Hauptmaterial	Stahl
Anzahl der Räder	4 Räder mit Bremsen
Anzahl der Griffe	2 Griffe
Enthaltenes Zubehör	Staubschutzhaube, elastische Seile, Montageschlüssel
Hauptfunktionen	Transport und Lagerung von Klappstühlen
Montage erforderlich	Ja, Montage durch den Benutzer (Werkzeuge enthalten)
Pflege und Reinigung	Mit einem feuchten Tuch abwischen, dann mit einem fusselfreien Tuch trocknen
Sicherheitshinweise	Nicht überladen, auf ebener Fläche verwenden, Kinder nicht damit spielen lassen, vor Gebrauch prüfen
Ersatzteile und Reparierbarkeit	Ersatzteile über den Vevor-Kundendienst erhältlich (www.vevor.com/support)
Allgemeine Informationen	Hergestellt von Shanghai Muxinmuyeyouxiangongsi, importiert in die USA und nach Australien

Häufig gestellte Fragen - VV41 Vevor

Wie montiere ich den Vevor VV41 Transportwagen?

Befolgen Sie die Schritte in der Anleitung: Montieren Sie die Räder mit den Schrauben T1, dann die vertikalen Stangen mit den Schrauben T3, die Querstangen mit T2/T4, die Kleiderbügel mit T4 und schließlich die Griffe mit T0. Verwenden Sie die mitgelieferten Schlüssel. Tragen Sie Schutzbrille und Sicherheitshandschuhe.

Wie hoch ist die maximale Tragfähigkeit des VV41?

Der Wagen kann bis zu 42 Stühle mit einem maximalen Gewicht von 1,81 kg pro Stuhl transportieren, also eine Gesamtlast von etwa 76 kg. Überschreiten Sie dieses Limit nicht.

Ist der Wagen für den Außeneinsatz geeignet?

Es wird empfohlen, den Wagen auf ebenen, nivellierten und harten Oberflächen zu verwenden. Er ist nicht speziell für längere Witterungseinflüsse ausgelegt; lagern Sie ihn nach Gebrauch geschützt.

Wie pflege ich den Vevor VV41 Transportwagen?

Reinigen Sie die Oberfläche mit einem feuchten (nicht nassen) Tuch und wischen Sie mit einem sauberen, fusselfreien Baumwolltuch trocken. Überprüfen Sie regelmäßig den festen Sitz der Schrauben und die einwandfreie Funktion der Räder.

Haben die Räder Bremsen?

Ja, der Wagen ist mit 4 Rädern mit Bremsen ausgestattet, um ihn zu fixieren. Betätigen Sie diese vor dem Beladen oder Entladen.

Welches Zubehör ist im Lieferumfang enthalten?

Das Set enthält eine Staubschutzhaube, zwei elastische Seile und Montageschlüssel (Rohrschlüssel, verstellbarer Schraubenschlüssel, Sechskantschlüssel). Schrauben und Muttern sind ebenfalls enthalten.

Kann ich den Wagen auch für andere Dinge als Stühle verwenden?

Der Wagen ist für den Transport von Klappstühlen konzipiert. Er kann auch für andere leichte Lasten verwendet werden, beachten Sie jedoch stets die maximale Tragfähigkeit und die Sicherheitshinweise.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Kontaktieren Sie den Vevor-Kundendienst unter www.vevor.com/support. Halten Sie die Modellnummer (VV41) und den Kaufbeleg bereit.

Kann der Wagen zum Verstauen zusammengeklappt werden?

Die Anleitung erwähnt keine Klappfunktion. Es handelt sich um einen feststehenden Wagen nach der Montage. Sie können ihn bei Bedarf zerlegen, aber er ist nicht für schnelles Zusammenklappen ausgelegt.

Wie vermeide ich das Umkippen des Wagens?

Setzen Sie sich nicht auf den Wagen und stellen Sie sich nicht darauf. Beladen Sie ihn gleichmäßig, überschreiten Sie nicht die Tragfähigkeit und verwenden Sie ihn auf einer ebenen Fläche. Ziehen Sie alle Knöpfe vor dem Beladen fest.

BEDIENUNGSANLEITUNG VV41 Vevor

Technischer Support und E-Garantie-Zertifikat

Vielen Dank für den Kauf eines unserer Produkte. Bitte lesen Sie die Montageanleitung vor der Installation sorgfältig durch.

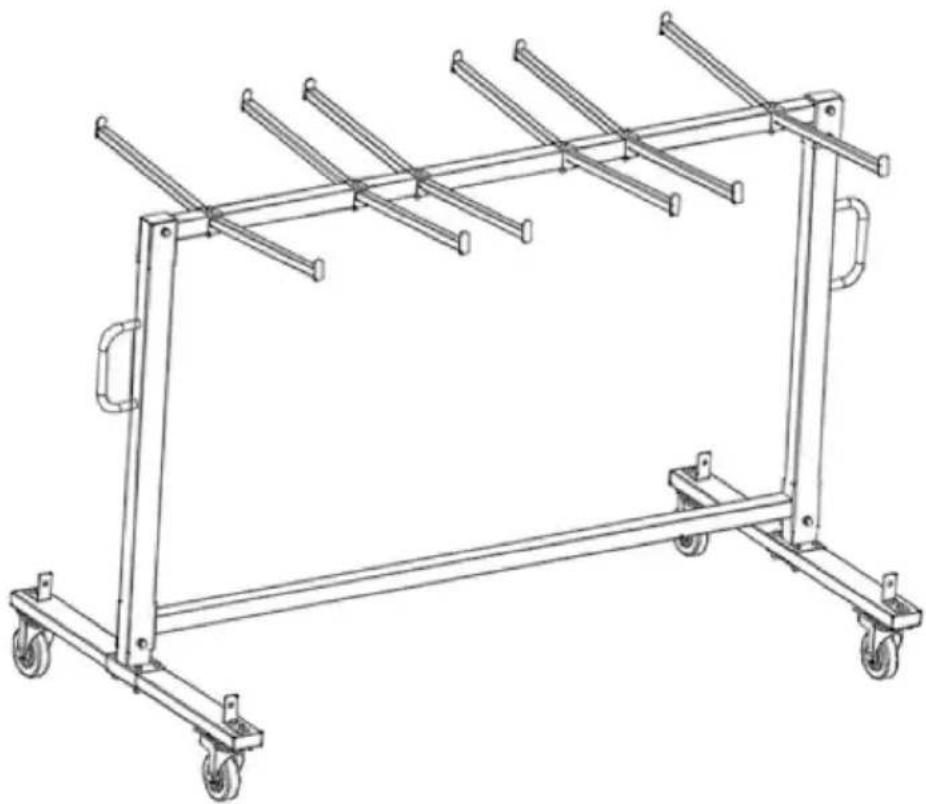

Modell: VV4 1 Foto als Referenz

Modell	Produktgröße/cm	Maximale Anzahl ar Tragestühlen	Zubehör
VV4 1	18 2 x8 5,58	42 Stück (max.: 1,8 kg)	Staubschutzhülle × 1Gummiband × 2

WARNUNG:

Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch. Andernfalls kann es zu schweren Verletzungen kommen.

VORSICHTSMASSNAHMEN BEI DER

MONTAGE

1. Beim Zusammenbau müssen diese Anweisungen befolgt werden. Ein falscher Zusammenbau kann gefährlich sein.
2. Tragen Sie während der Montage eine Schutzbrille und strapazierfähige Arbeitshandschuhe.
3. Nicht zusammenbauen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
4. Gewichtskapazität und andere Produktfähigkeiten gelten nur für ein vollständig und korrekt montiertes Produkt.
5. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
6. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
7. Die Platte ist schwer. Achten Sie bei der Installation darauf, sie nicht zu beschädigen. Bitten Sie ggf. jemanden, Ihnen bei der Installation zu helfen.

VORSICHTSMASSNAHMEN BEIM

GEBRAUCH

WARNUNG: UM SCHWERE VERLETZUNGEN UND TOD DURCH

KIPPEN ZU VERMEIDEN:

1. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Produkt zu spielen oder sich ihm zu nähern.
2. Nur bestimmungsgemäß verwenden. Nicht auf dem Produkt sitzen oder stehen.
3. Vor jedem Gebrauch überprüfen. Nicht verwenden, wenn Teile lose oder beschädigt sind.
4. Nur auf flachen, ebenen und harten Oberflächen verwenden.
5. Überschreiten Sie nicht die angegebene Gewichtskapazität. Ziehen Sie alle Knöpfe fest an, bevor Sie eine Last aufbringen. Achten Sie auf dynamische Belastung! Die plötzliche Lastbewegung kann kurzzeitig eine Überlastung erzeugen und zu einem Produktausfall führen.
6. Wenn die schwere Last über einen längeren Zeitraum bewegt wird, muss überprüft werden, ob die Schraube locker ist, um ein Wackeln des Körpers während der Bewegung zu vermeiden.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

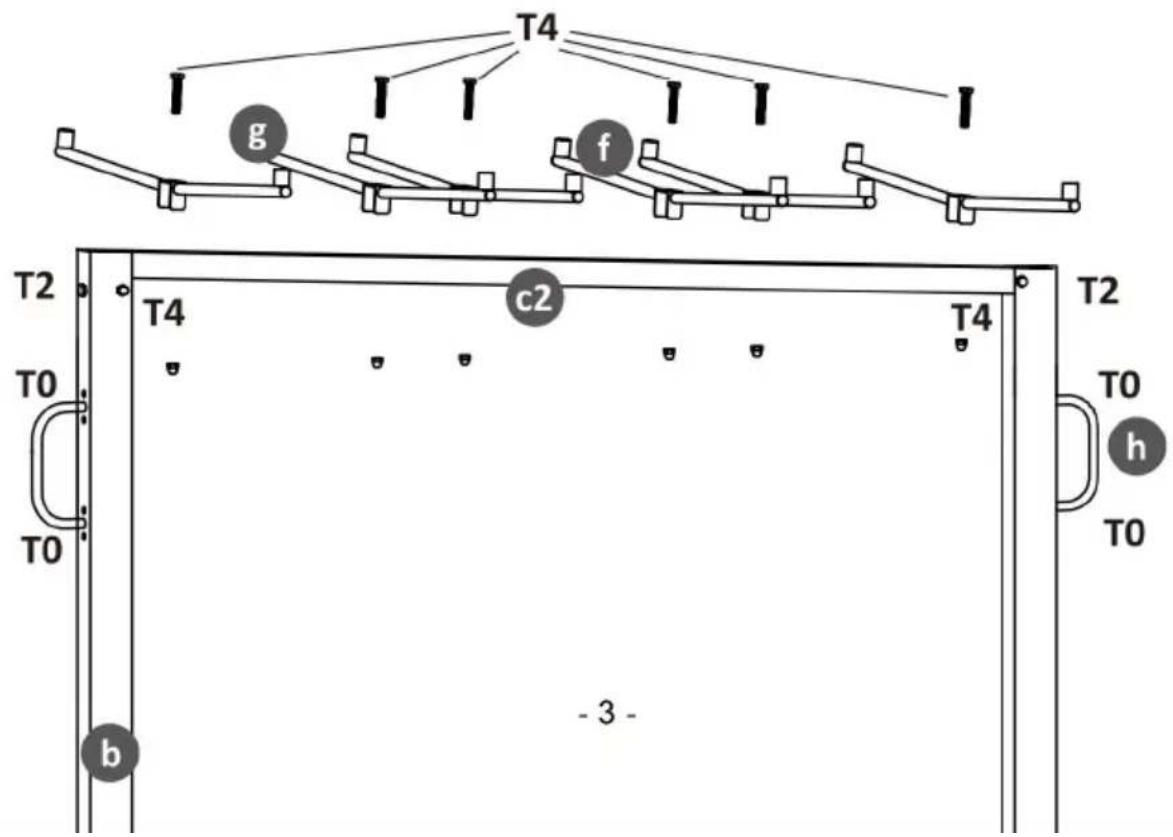

Explosionszeichnung

NEIN.	Beschreibung	Menge
A	Kleine Bar	2
B	Vertikaler Balken	2
c1	Untere Querstrebe	1
c2	Obere Querstrebe	1
F	Knopf	12
G	Stuhlaufhänger	6
R	Untere Stange	4
m	Rad mit Bremse	4

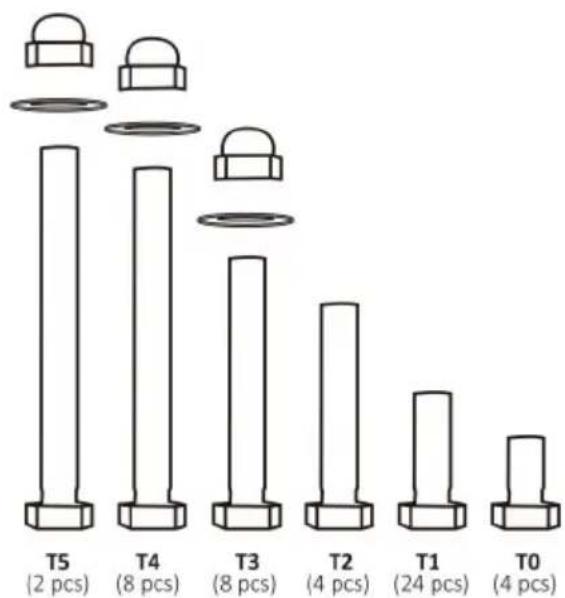

T0	Innensechskantschraube (M8*10)	4
T1	Sechskantschraube (M8*16)	24
T2	Sechskantschraube (M8*20)	4
T3	Sechskantschraube(M8*45)+Unterlegscheibe+Mutter	8
T4	Sechskantschraube(M8*55)+Unterlegscheibe+Mutter	8
T5	Sechskantschraube(M8*85)+Unterlegscheibe+Mutter	2
H	Handhaben	2
	Schraubenschlüssel Rohrschlüssel	1
	Schraubenschlüssel	1
	Inbusschlüssel	1

MONTAGEANLEITUNG

SCHRITT 1:

I. Legen Sie das Rad (w) auf eine Seite der kleinen Stange (a). Setzen Sie die Halteschraube T1 ein (4 für jedes Rad). Ziehen Sie sie mit dem Schraubenschlüssel fest. Wiederholen Sie dies für jedes der 4 Räder. II. Legen Sie die untere Stange (r) auf die Oberseite der kleinen Stange (a). Achten Sie darauf, dass die L-Form nach außen zeigt. Setzen Sie zwei (T1) Schrauben ein und ziehen Sie sie mit dem Schraubenschlüssel fest. Wiederholen Sie dies für alle anderen 3 Stangen.

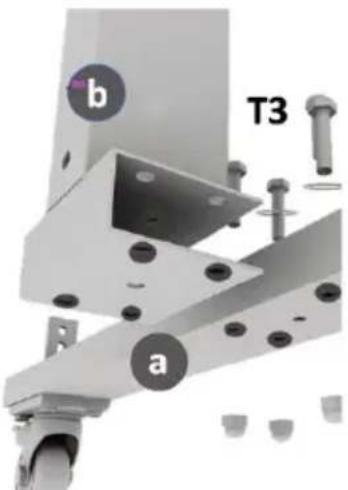

SCHRITT 2:

Nehmen Sie den senkrechten Balken (b) und platzieren Sie ihn in der Mitte des kleinen Balkens (a) mit der C-Form nach innen, wie in der Abbildung gezeigt, und ziehen Sie ihn mit vier (T3) Schrauben, Unterlegscheiben und Muttern fest. Wiederholen Sie den Vorgang auf der anderen Seite.

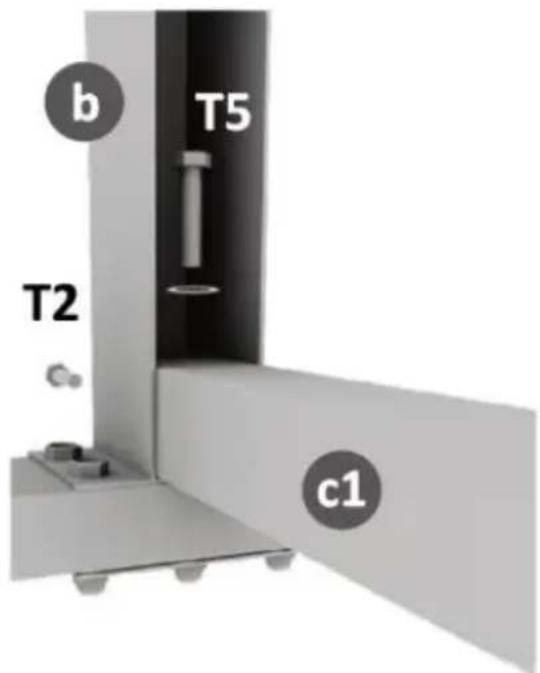

SCHRITT 3:

Schieben Sie die Querstrebe (c1) zwischen die senkrechten Balken (b) und ziehen Sie sie mit zwei Schrauben auf jeder Seite fest (Schraube (T2) von der Seite und Schraube (T5) von oben).

SCHRITT 4:

Schieben Sie den oberen Querbalken (c2) zwischen die Oberseiten der senkrechten Balken (b). Befestigen Sie ihn mit je zwei Schrauben auf jeder Seite (Schraube T2 von der Seite und Schraube T4 von der Rückseite). Wiederholen Sie den Vorgang auf der anderen Seite.

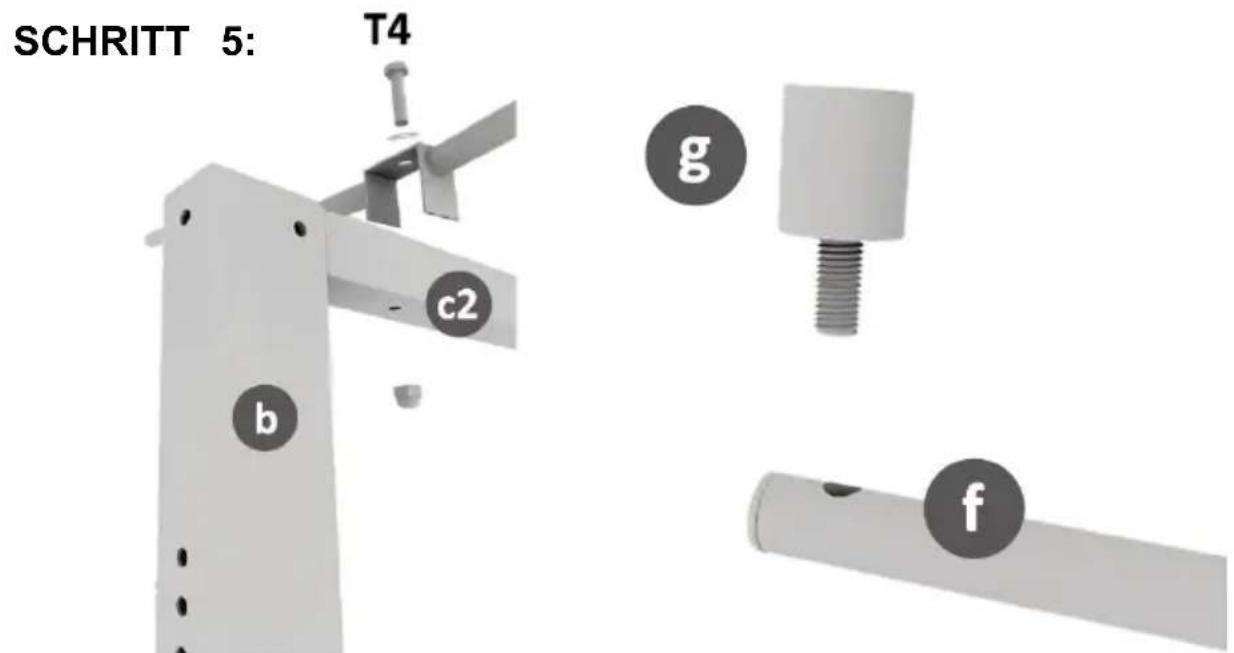

Platzieren Sie den ersten Stuhlhaken auf der Querstange (c2). Richten Sie das Hakenloch mit dem Loch der Querstange (c2) aus. Setzen Sie die Befestigungsschraube T4 der Querstange ein (je 1). Ziehen Sie die Schraube mit der Mutternkappe mit einem Metallschlüssel fest. Wiederholen Sie dies für alle anderen 5 Haken.

Befestigen Sie 2 Knöpfe (g) auf beiden Seiten jedes Kleiderbügels (f), wie in der Abbildung dargestellt.

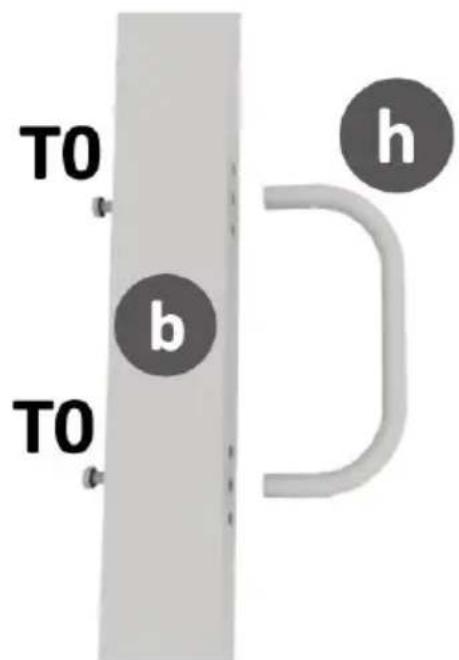

SCHRITT 6:

Zum Schluss befestigen Sie die beiden Griffe auf beiden Seiten des Wagens an den vertikalen Streben (b) und ziehen Sie sie mit 2 Schrauben (T0) für jeden Griff (h) fest.

(T0) für jeden Griff (h).

Wischen Sie die Oberfläche zum Reinigen mit einem feuchten (nicht nassen) Tuch ab oder reiben Sie sie mit einem sauberen, fusselfreien Baumwolltuch trocken.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
