Producttype	Ontvangstbalie
Merk	Vevor
Model	SS-601
Afmetingen (L x B x H)	1400 x 800 x 1200 mm
Veilig draagvermogen	50 kg
Kleur	Zwart
Hoofdmateriaal	Spaanplaten en metalen frame
Montage	Vereist, volg stap voor stap de handleiding
Veiligheid	Wandbevestiging aanbevolen om omvallen te voorkomen
Onderhoud van het frame	Vochtige doek met neutraal schoonmaakmiddel
Onderhoud van glasoppervlakken	Glasreiniger en droge doek
Afstelling na montage	Schroeven na 2 weken opnieuw aandraaien en daarna elke 3 maanden
Beoogd gebruik	Ontvangstbalie, binnengebruik
Vereist oppervlak	Vlak, waterpas, hard en glad
Aantal laden	Meerdere compartimenten (afhankelijk van montage)
Fabrikant	Shanghaixinmuyeyouxiangongsi
Importeur (Australië)	SIHAO PTY LTD
Importeur (Verenigde Staten)	Sanven Technology Ltd.

Veelgestelde vragen - SS-601 Vevor

Hoe lang duurt het om het Vevor SS-601 ontvangstbureau in elkaar te zetten?

De montage kan 1 tot 2 uur duren, afhankelijk van uw ervaring. Het wordt aanbevolen om hulp van een andere persoon in te schakelen om de montage te vergemakkelijken en tijd te besparen.

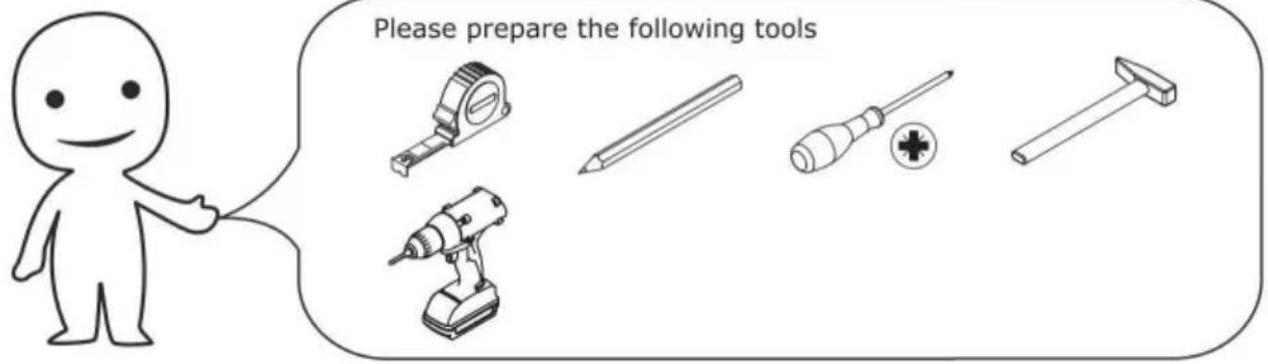

Welke gereedschappen zijn nodig voor de montage?

Er wordt geen specifiek gereedschap meegeleverd, maar een kruiskopschroevendraaier en eventueel een inbussleutel (afhankelijk van de schroeven) kunnen nodig zijn. Vermijd het gebruik van een elektrische schroevendraaier om schade aan de panelen te voorkomen.

Wat is het maximale draagvermogen van het bureau?

Het veilige draagvermogen is in totaal 50 kg. Verdeel het gewicht gelijkmatig over het oppervlak en overschrijd deze limiet nooit.

Hoe het bureau reinigen en onderhouden?

Gebruik voor het frame een doek gedrenkt in neutraal schoonmaakmiddel en droog daarna met een schone doek. Gebruik voor glasoppervlakken een glasreiniger en een droge doek. Gebruik geen schurende producten.

Is het nodig om het bureau aan de muur te bevestigen?

Ja, het wordt sterk aanbevolen om een wandbevestiging te gebruiken om omvallen te voorkomen, vooral als het bureau door kinderen wordt gebruikt of bij zware belasting van de laden.

Kan ik dit ontvangstbureau buitenshuis gebruiken?

Nee, dit bureau is alleen ontworpen voor binnengebruik. Blootstelling aan vocht of weersinvloeden kan de materialen beschadigen.

Wat moet ik doen als een onderdeel ontbreekt of beschadigd is?

Neem contact op met de klantenservice van Vevor of de verkoper. U kunt ook reserveonderdelen aanvragen via de fabrikant die in de handleiding wordt vermeld. Bewaar het aankoopbewijs.

Is het bureau moeilijk in elkaar te zetten voor één persoon?

Montage is alleen mogelijk, maar gemakkelijker met twee personen. Volg zorgvuldig de stappen in de handleiding, vooral voor het installeren van de geleiders en scharnieren.

Hoe krassen tijdens de montage voorkomen?

Monteer het bureau op een zachte ondergrond, zoals een tapijt, om krassen te voorkomen. Behandel de panelen voorzichtig en draai de schroeven niet te strak aan.

Is er een garantie voor dit bureau?

De handleiding vermeldt geen expliciete garantie. Raadpleeg de verkoper of de fabrikant voor de toepasselijke garantievoorwaarden.

GEBRUIKSAANWIJZING SS-601 Vevor

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

Voorzorgsmaatregelen bij de

montage 1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.

1. Draag een door ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen tijdens de montage.
2. Zorg ervoor dat de werkplek schoon en goed verlicht is.
3. Houd omstanders uit de buurt tijdens de montage.
4. Monteer niet als u moe bent of onder invloed van alcohol, drugs of medicatie.
5. De producteigenschappen gelden voor correct en volledig gemonteerde producten.
6. Monteer het geheel op een vlak, egaal, hard en glad oppervlak dat de balie veilig kan dragen.
7. Voor aanvullende informatie over de onderdelen die in de volgende lijst staan vermeld, raadpleeg dan het montageschema van deze handleiding. Pak alle onderdelen uit en scheid ze in een schone werkruimte.

Neem

voorzorgsmaatregelen 1. GA NIET OP DIT ITEM ZITTEN OF STAAN.

1. Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van dit product spelen.
2. Overschrijd het aangegeven draagvermogen niet.
3. Gebruik het alleen op een vlak, egaal, hard en glad oppervlak dat veilig kan worden gebruikt en een goed gezonde balie kan ondersteunen.
4. Gebruik het product alleen zoals bedoeld.
5. Controleer het apparaat voor elk gebruik. Gebruik het niet als er onderdelen loszitten of beschadigd zijn.

BEWAAR DEZE HANDLEIDING

BELANGRIJKE INFORMATIE!

Lees de volledige handleiding voordat u begint met het monteren en/of gebruiken van dit product. Volg de handleiding nauwkeurig en bewaar deze voor verdere referentie.

VOORKOM KRASSEN!

Om krassen te voorkomen, moet dit meubel op een zachte ondergrond worden gemonteerd, bijvoorbeeld een tapijt.

VERBETER UW EFFICIËNTIE!

Probeer een partner te vinden die samen met u de installatie uitvoert.

Zo verloopt de installatie efficiënter en wordt de tijd verkort.

Een omgevallen meubelstuk kan ernstige of dodelijke verbrijzelingsletsels veroorzaken. Om te voorkomen dat het omvalt, moet u de muurbevestiging gebruiken. Als deze niet bij dit product is inbegrepen, koop dan de muurbevestiging die bij uw muur past. Als u het niet zeker weet, vraag dan professioneel advies. Lees en volg elke stap van de instructies zorgvuldig.

BELANGRIJK

Het is belangrijk dat elk product dat met welke schroef dan ook is gemonteerd, twee weken na de montage en vervolgens elke drie maanden opnieuw worden vastgedraaid. Zo wordt de stabiliteit gedurende de gehele levensduur van het product gewaarborgd.

Voor het regelmatig onderhouden en reinigen van het product kunt u het frame het beste afvegen met een doek gedrenkt in een neutraal schoonmaakmiddel. Droog het vervolgens af met een schone doek. Voor glasmaterialen kunt u het beste afvegen met een doek bevochtigd met water en glasreiniger. Droog het vervolgens af met een droge doek.

Gebruik geen elektrische schroevendraaier en oefen niet te veel kracht uit bij de installatie, want dat kan de plaat gemakkelijk breken.

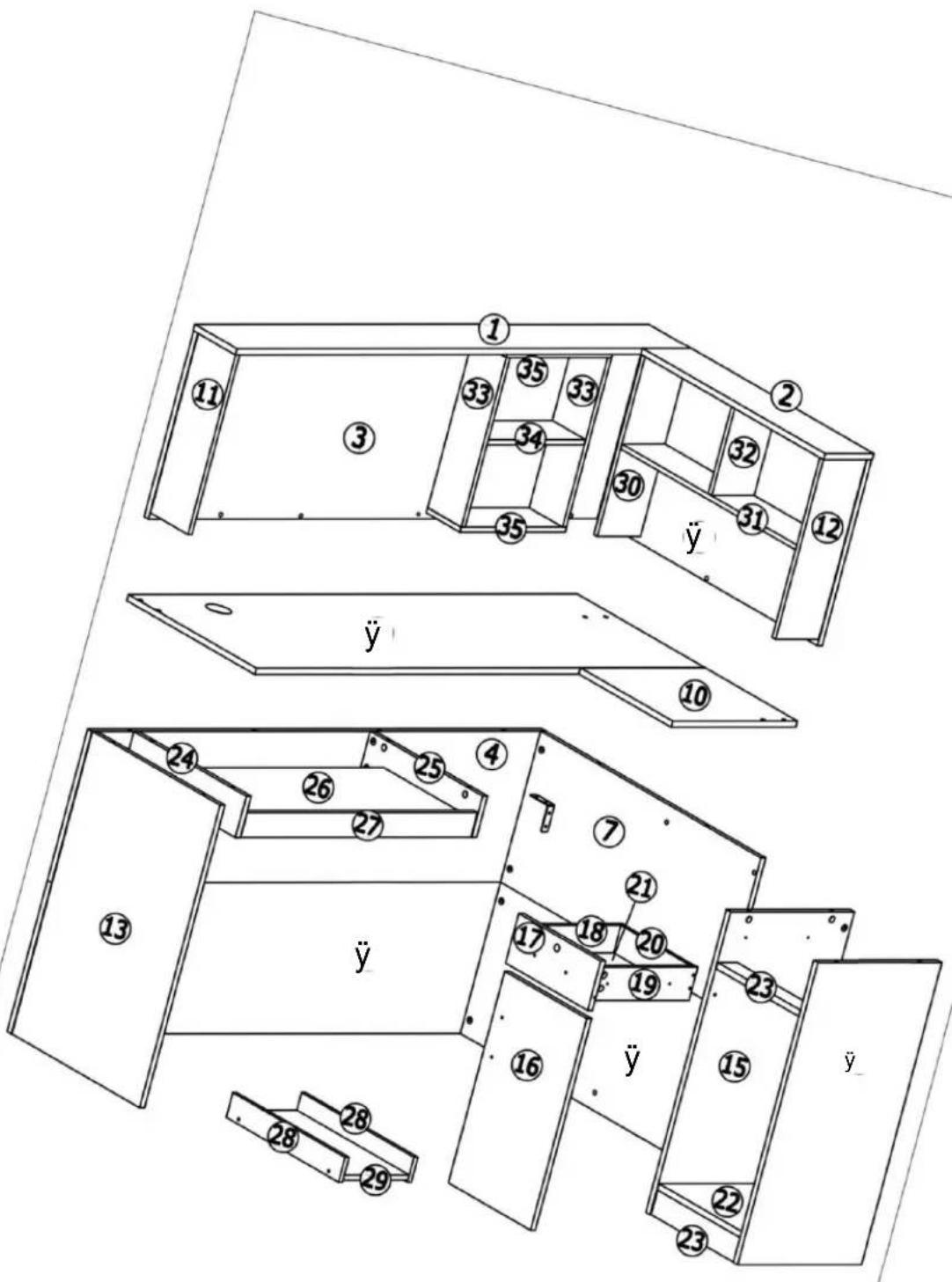

ONDERDELENLIJST

A

Controleer bij de installatie zorgvuldig of elke schroef overeenkomt met de handleiding. Accessoires met vergelijkbare vormen en maten onderscheid je door de grootte.

M3,5 x 12 mm

B x 18

M5 x 40 mm

C x 88, D x 88, E x 1

M5 x 42 mm

20

15 x 10 mm

E x 1

M5

F x 20

08 x 40 mm

G x 2

M4×96mm

H×4

M4 x 18mm

I×1

]x4

M3×18mm

Kx2

DW

L×1

60

M×20

N×1

0x12

M3.5 x 14 mm

(36)

X2

X1

19 1PC	y 1 STUK	y 1 STUK	22 1PC
23 2PCS	24 1PC	25 1PC	26 1PC
27 1 STUK	28 2PCS	29 1PC	30 1PC
31 1PC	32 1PC	33 2PCS	34 1 STUK
35 2 STUKS

Er moeten gaten worden geboord voor de montage. Na het boren, leg ze apart totdat ze nodig zijn voor de montage.

De wasbeurten voor de montage worden uitgevoerd. Nadat de stappen zijn uitgevoerd, kan de montage worden aangepast.

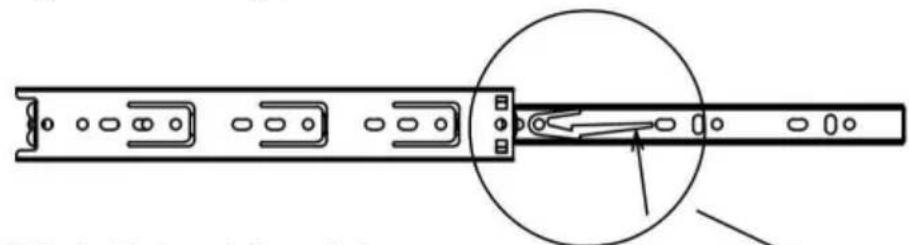

STAP 1: Schuif de rail uit

STAP 3: Verwijder de loper

Let op: Deze rail past op onderdeel (3).

Tip: Deze rail wordt op onderdeel (3) bevestigd.

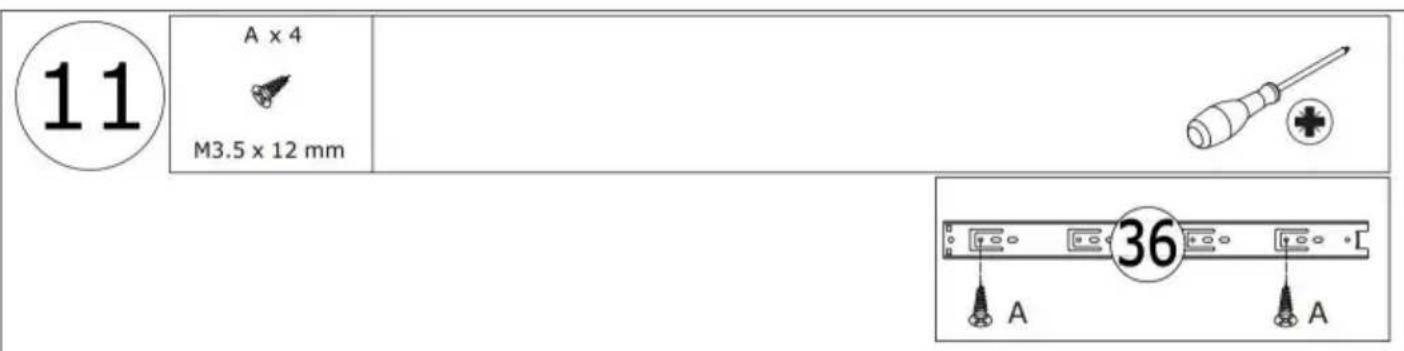

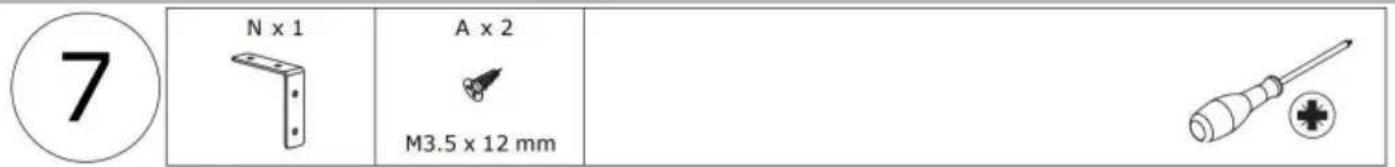

A x 2 M3,5 x 12 mm

Cx2 M5 x 42mm

Bevestig onderdeel (N) aan plaat 15 met schroef (A) zoals afgebeeld.

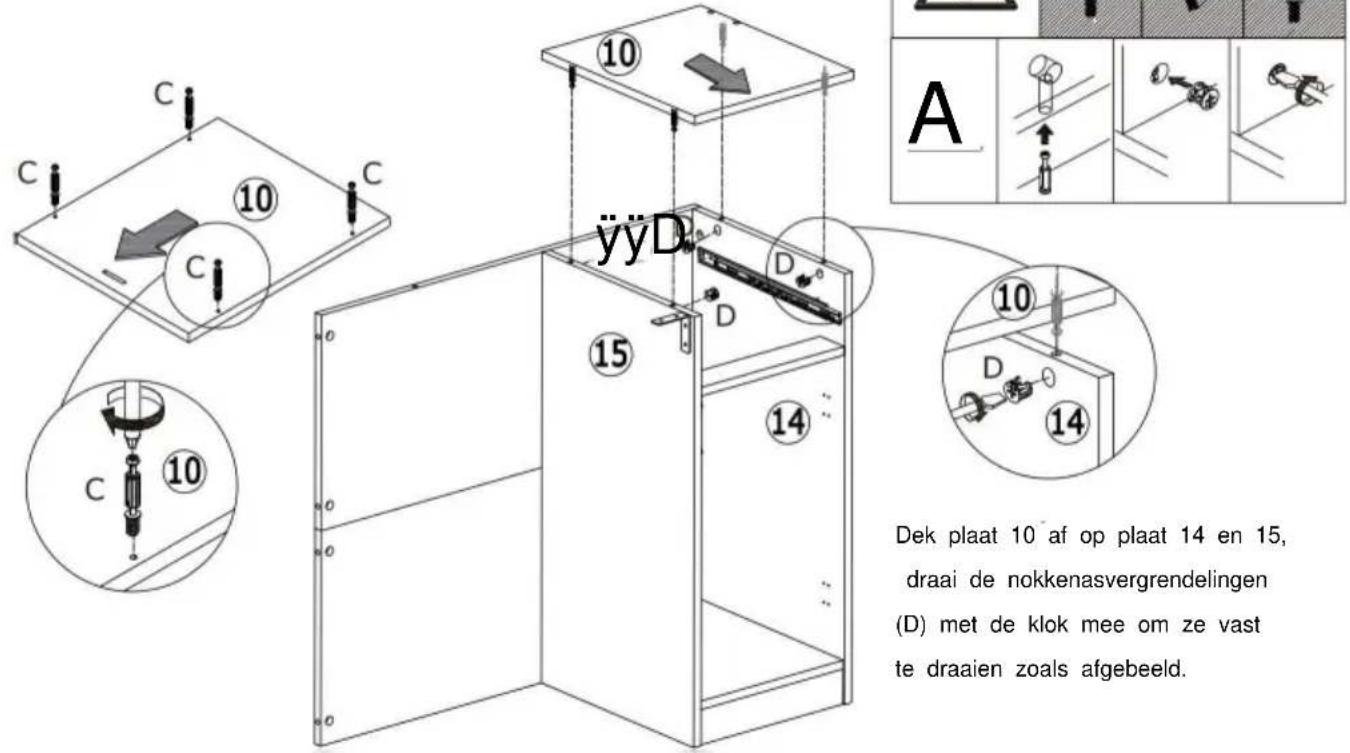

Plaats eerst de snelschroef (C) in plaat 10.

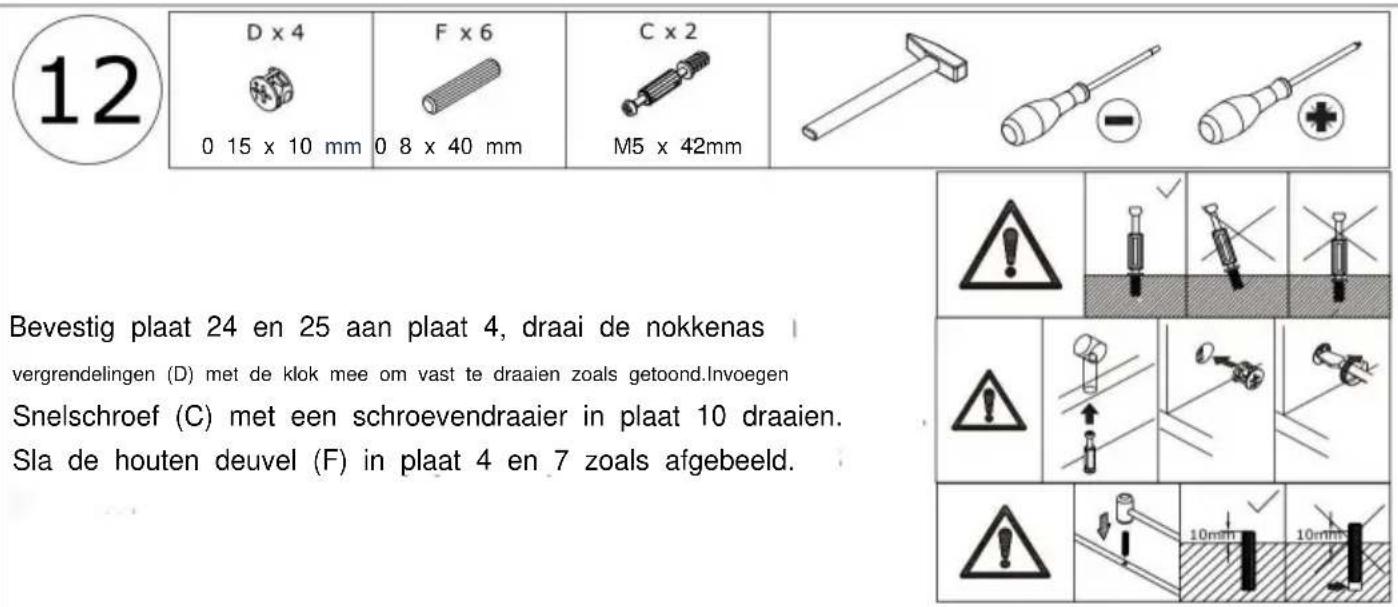

9 F x 4 ∅8 x 40 mm	C x 12 M5 x 42 mm

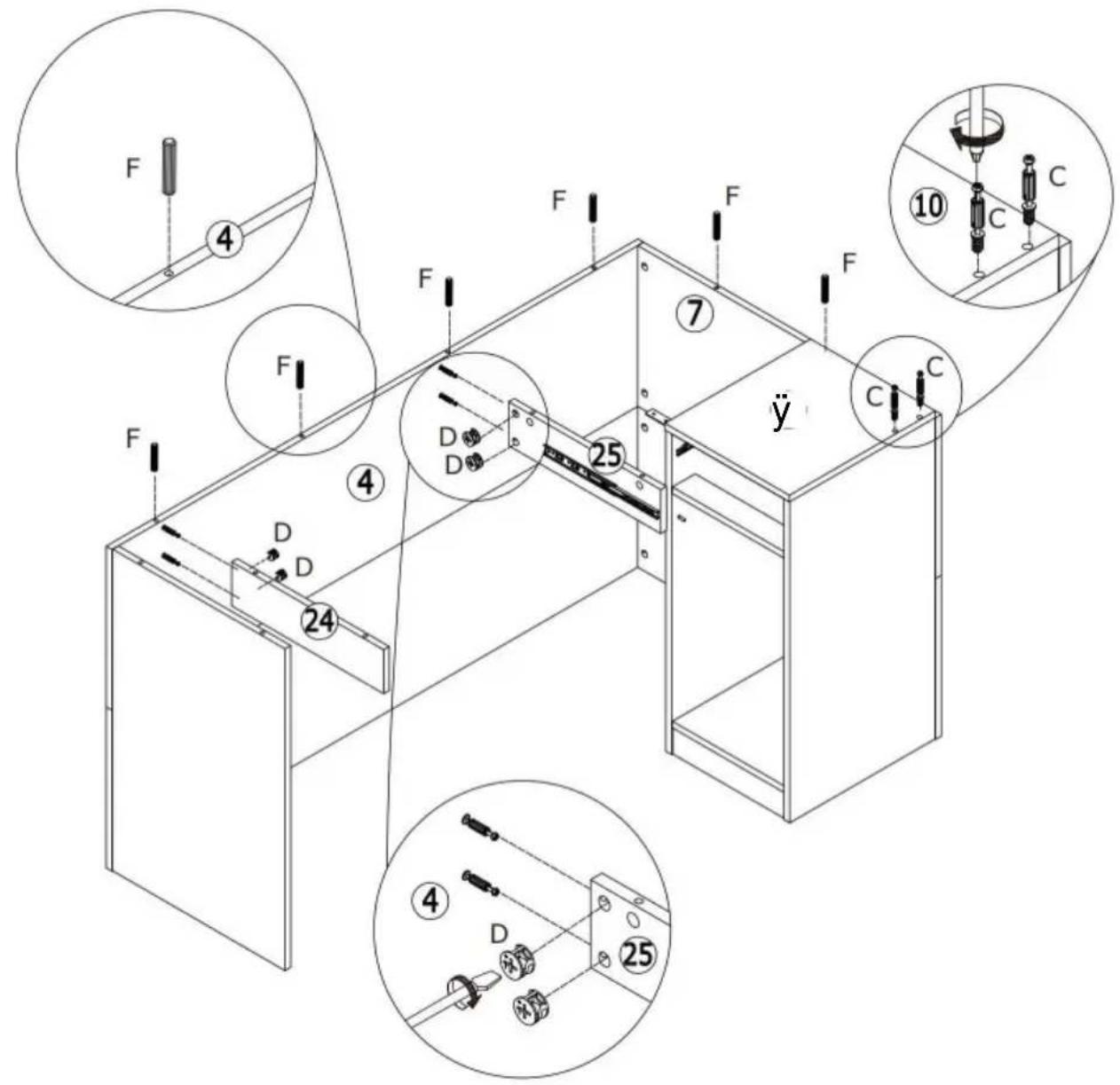

Plaats de snelschroef (C) in plaat 4 en 5 met een schroef. Verbind beiden platen met houten balk (F) zoals afgebeeld.
10 D x 8 ∅15 x 10 mm
Attach plate 4,5 to the plate 13,7,8 and turn cam locks(D) clockwise to tighten as shown.

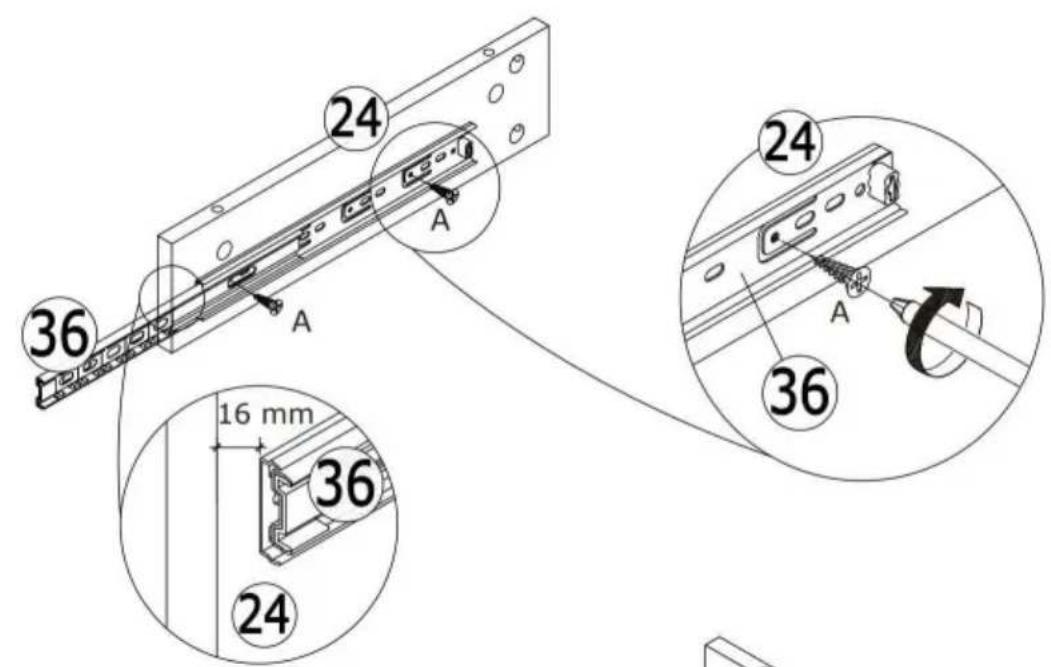

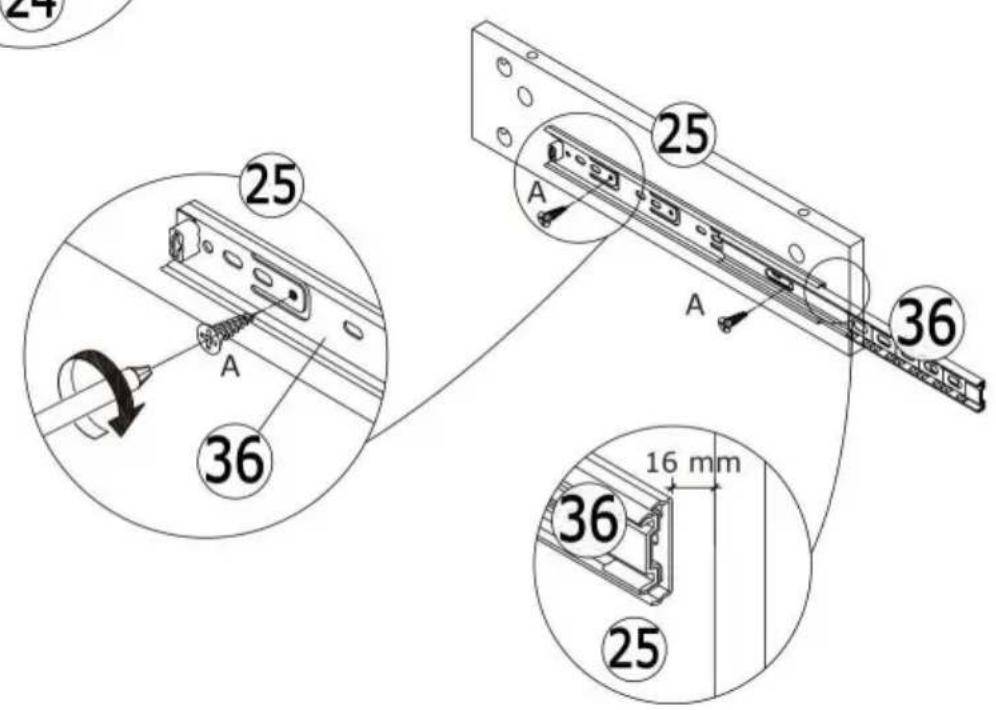

Bevestig de glijrail 36 aan plaat 24 en 25 met schroef (A) zoals afgebeeld.

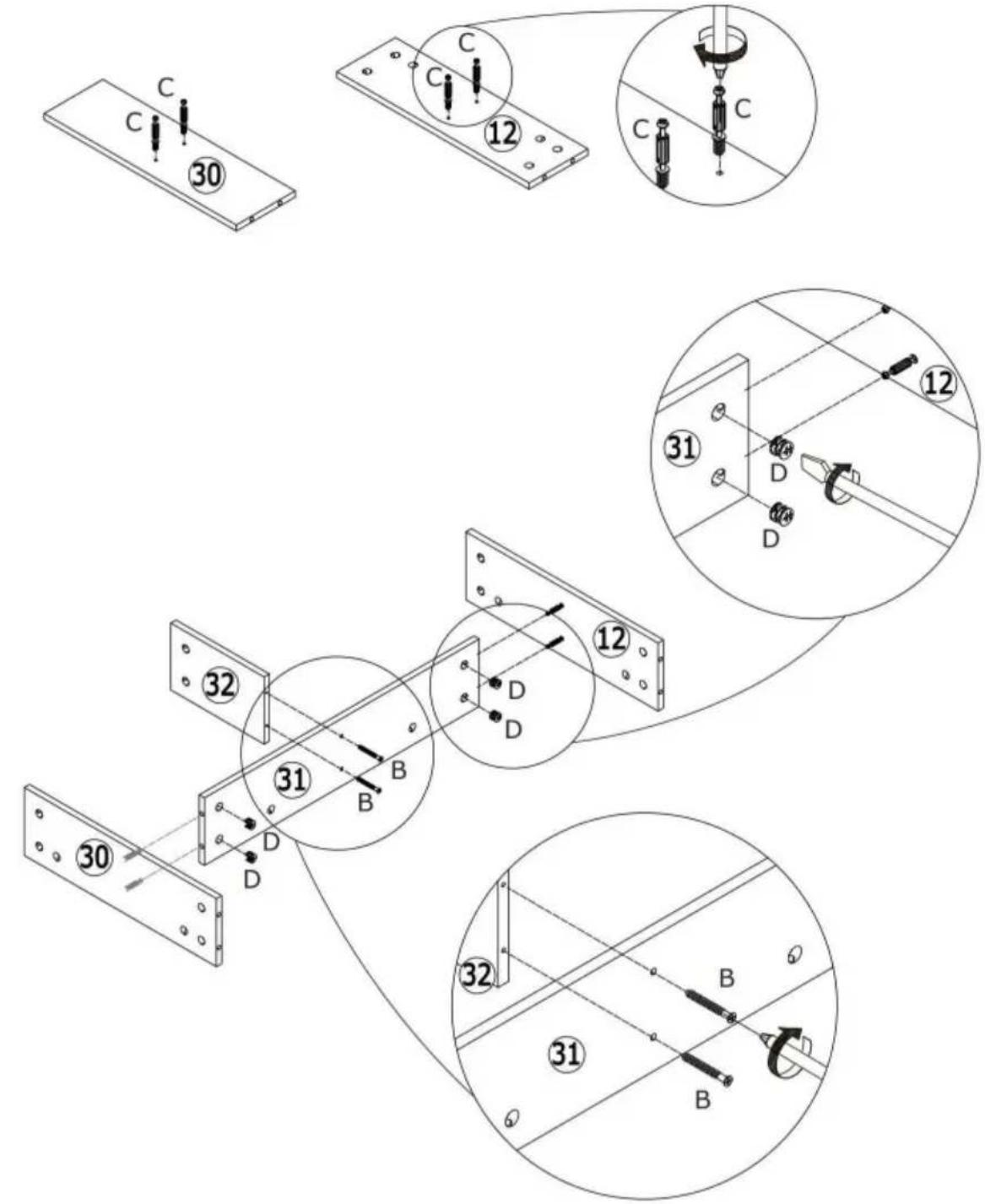

Plaats de snelschroef (C) in plaat 12 en 30 zoals afgebeeld.

Bevestig staat 12,30 aan staat 31, draai de nokkenasvergrendelingen (D) met de klok mee om ze vast te draaien zoals afgebeeld.

Verbind plaat 32 met 31 met schroef (B) zoals afgebeeld.

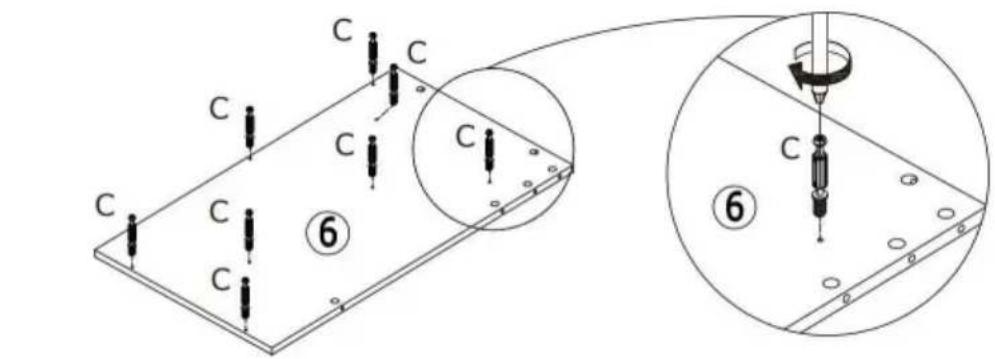

Plaats de snelschroef (C) in staat 6 zoals afgebeeld.

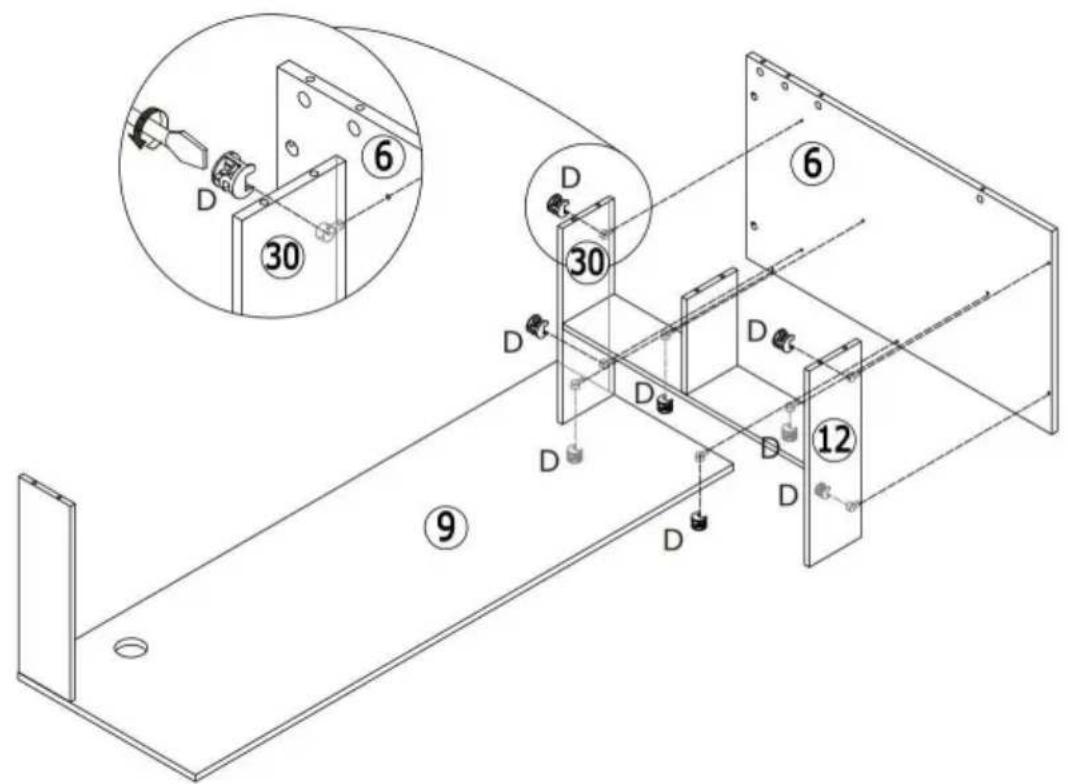

Bevestig plaat 6 aan plaat 9, 12, 30 en draai de nokkenasvergrendelingen

(D) met de klok mee om ze vast te draaien zoals afgebeeld.

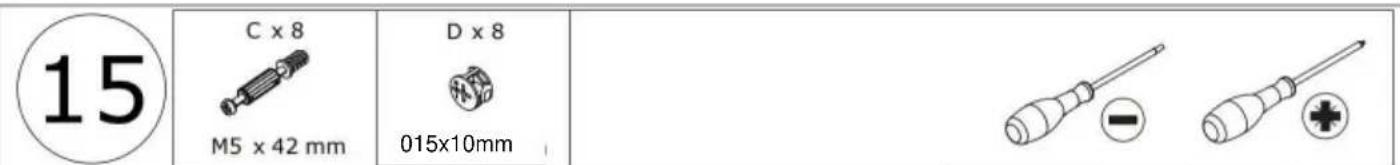

Cx16 M5 x 42mm

Dx16 0 15 x 10 mm

A

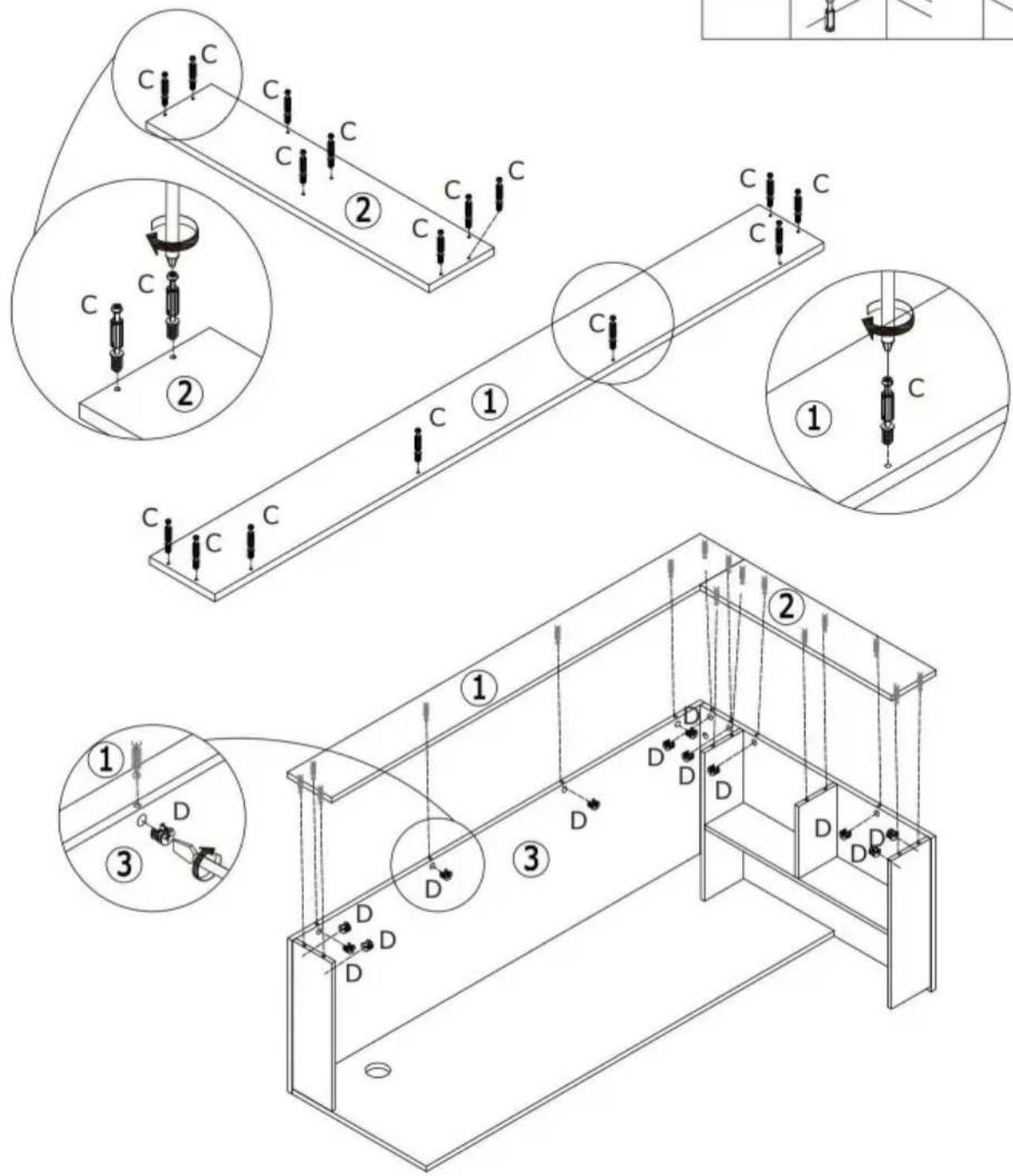

Plaats de snelschroef (C) op plaat 1 en 2 zoals afgebeeld.

Dek plaat 1 en 2 af op plaat 11, 3, 6 en

Draai de nokkenasvergrendelingen (D) met de klok mee om ze vast te draaien zoals afgebeeld.

Een
A

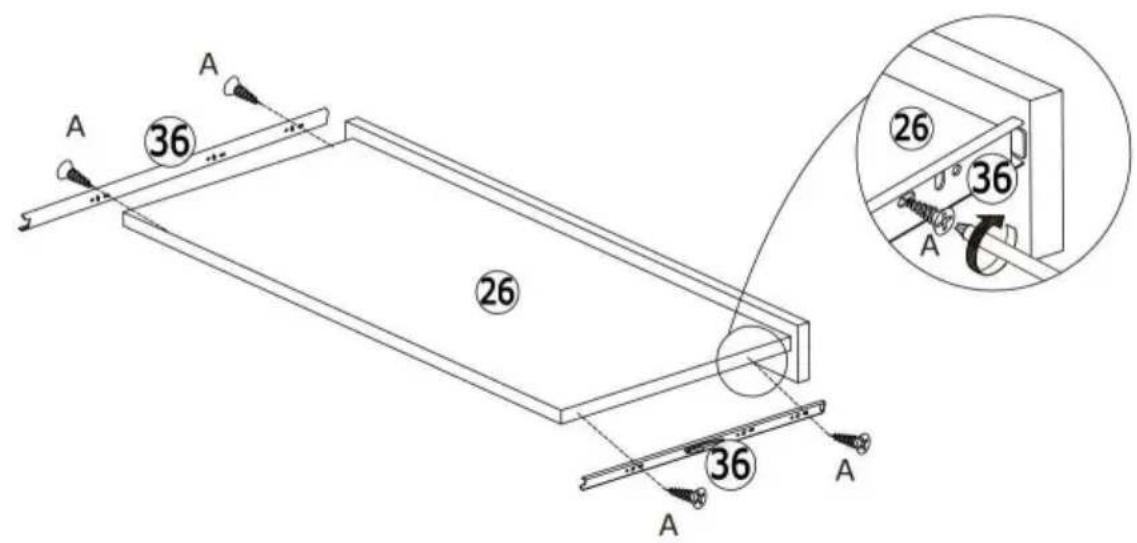

Bevestig geleider 36 aan plaat 26 met schroef (A) zoals afgebeeld.

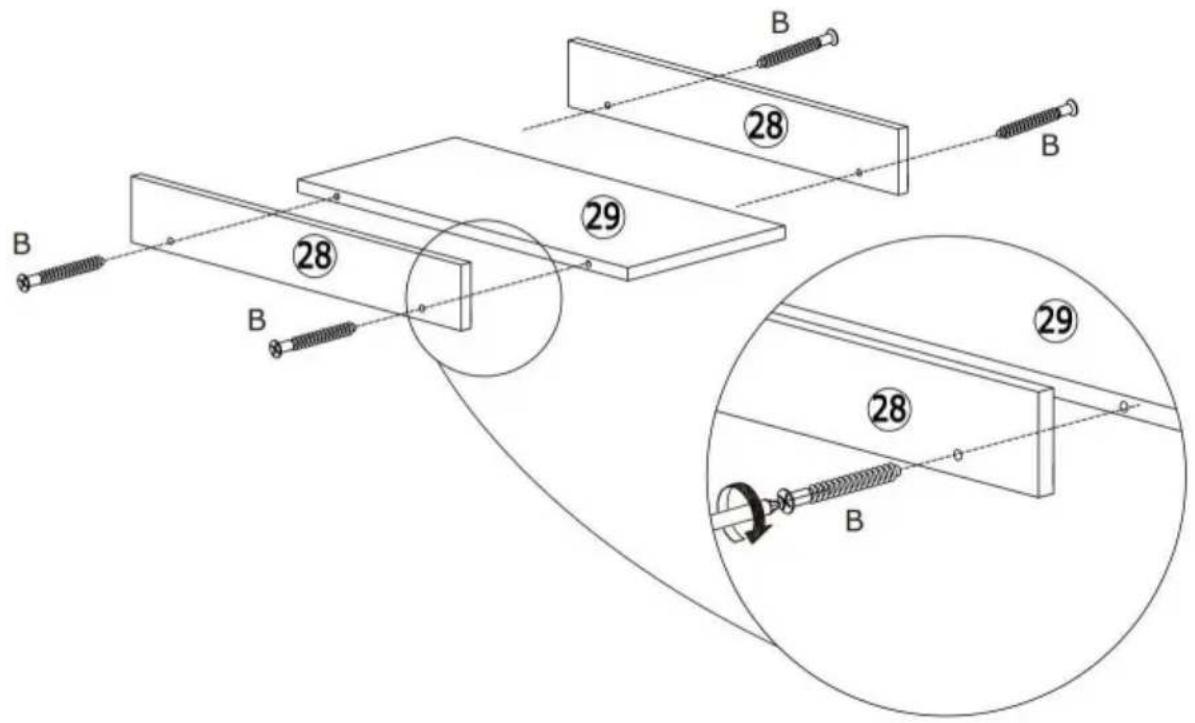

Verbind plaat 28 met 29 met behulp van schroef (B) zoals afgebeeld.

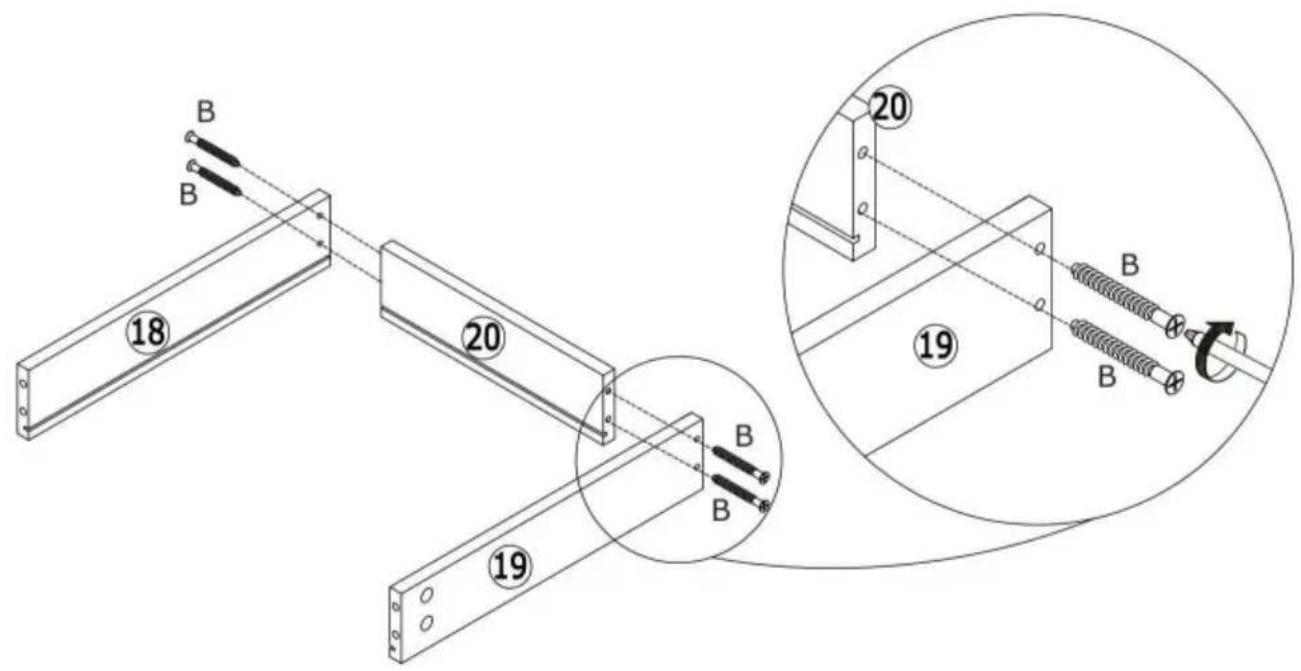

Bevestig plaat 18, 19 aan plaat 20 met schroef (B) zoals afgebeeld.

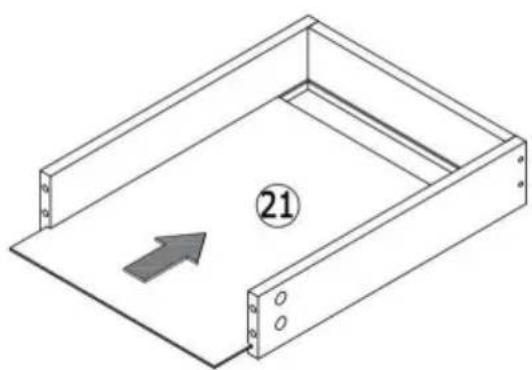

Schuif plaat 21 in de beschikbare sleuven zoals afgebeeld.

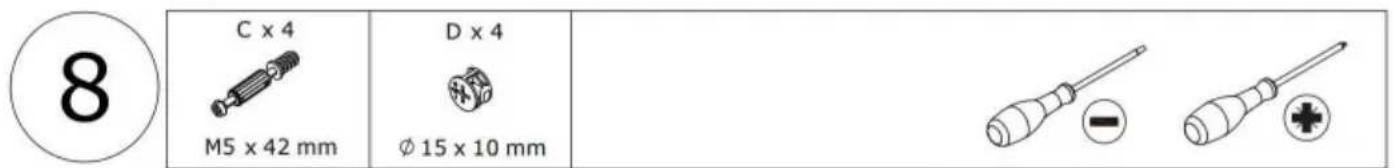

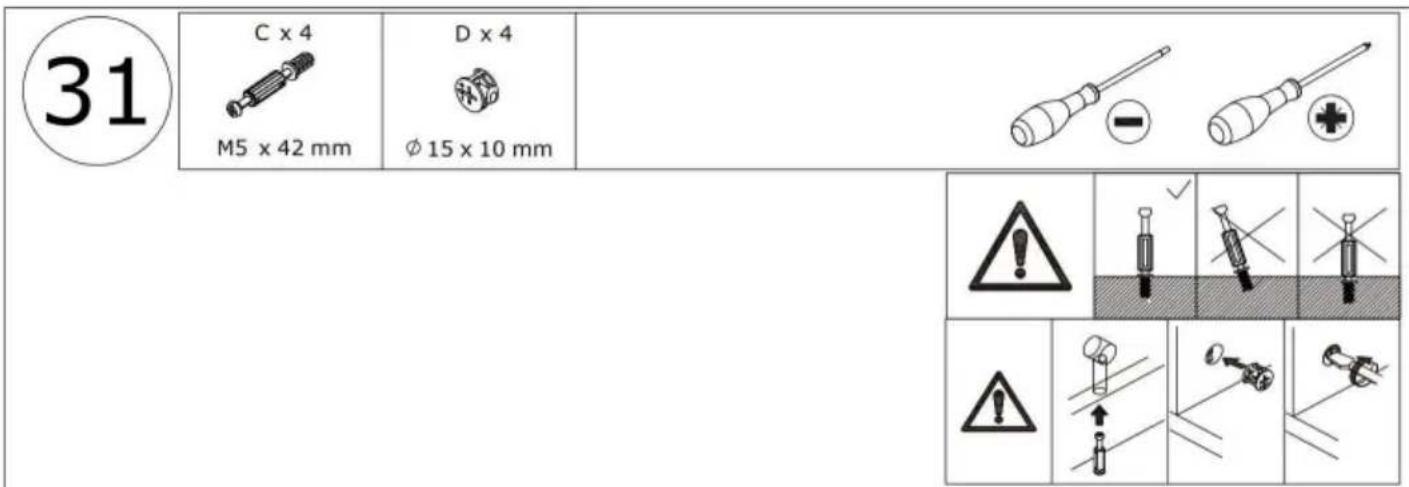

C x 4 M5 x 42 mm	D x 4 φ15 x 10 mm	G x 1 M4 x 96 mm	H x 2 M4 x 18 mm	Een ¥
				A
Bevestig de handgreep (G) met de schroef (H) zoals afgebeeld. Bevestig planta 17 aan het onderdeel en draai de nokkenasvergrendelingen (D) met de klok mee om ze vast te draaien zoals afgebeeld.

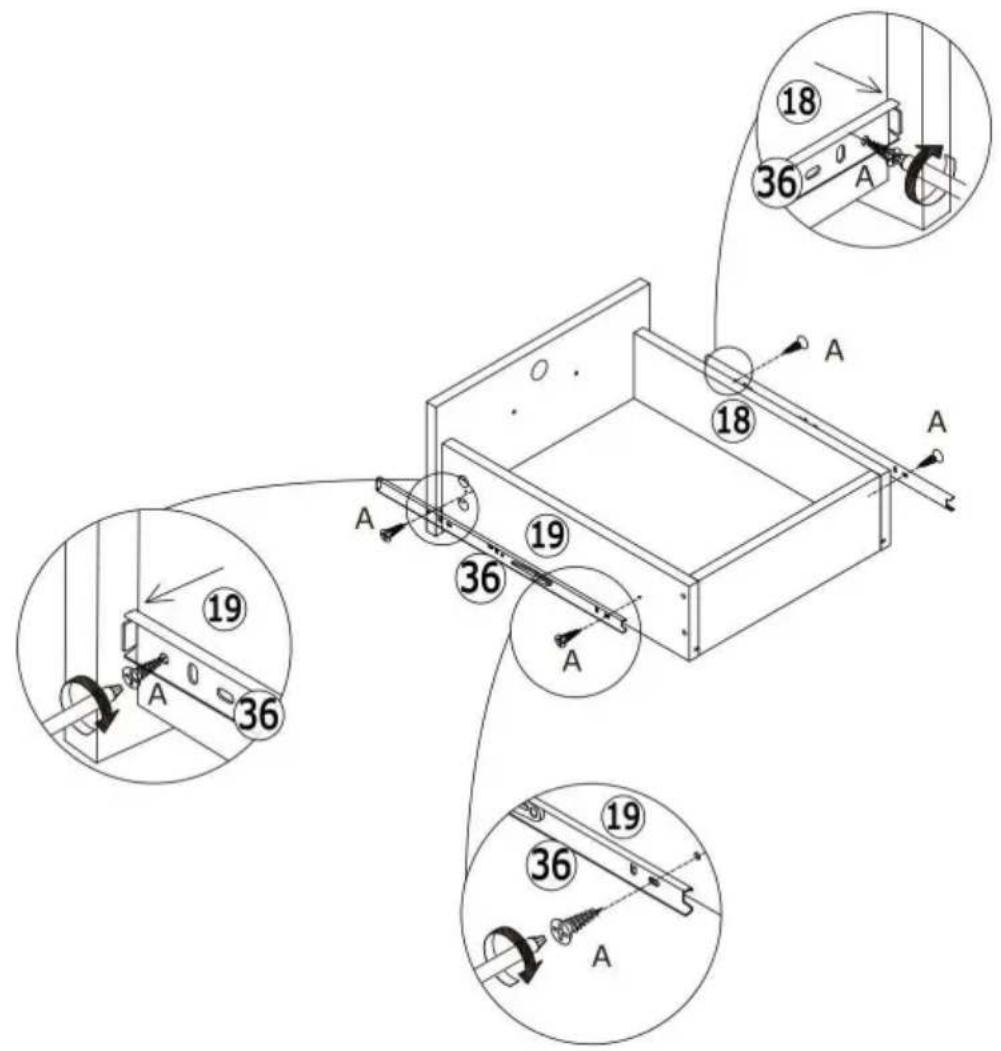

Bevestig de glijrail 36 aan plaat 19, respectievelijk 18 met schroef (A) zoals afgebeeld.

I x 1

J x 4

M3 x 18 mm

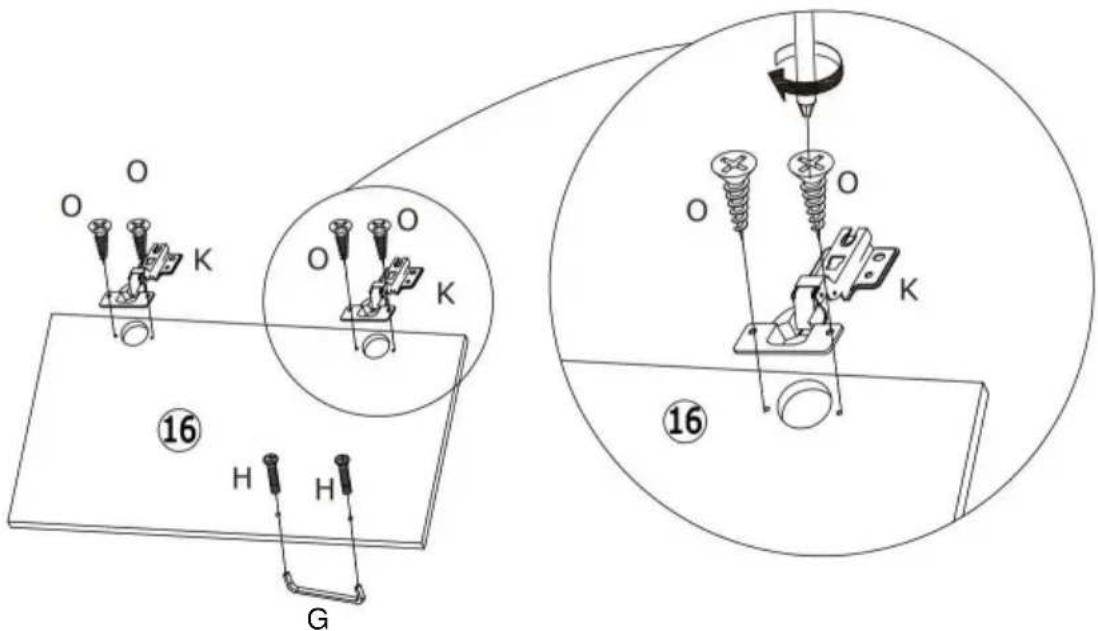

Bevestig scharnier (K) aan plaat 16 met schroef (O), bevestig handgreep (G) aan plaat 16 met schroef (H) zoals afgebeeld.

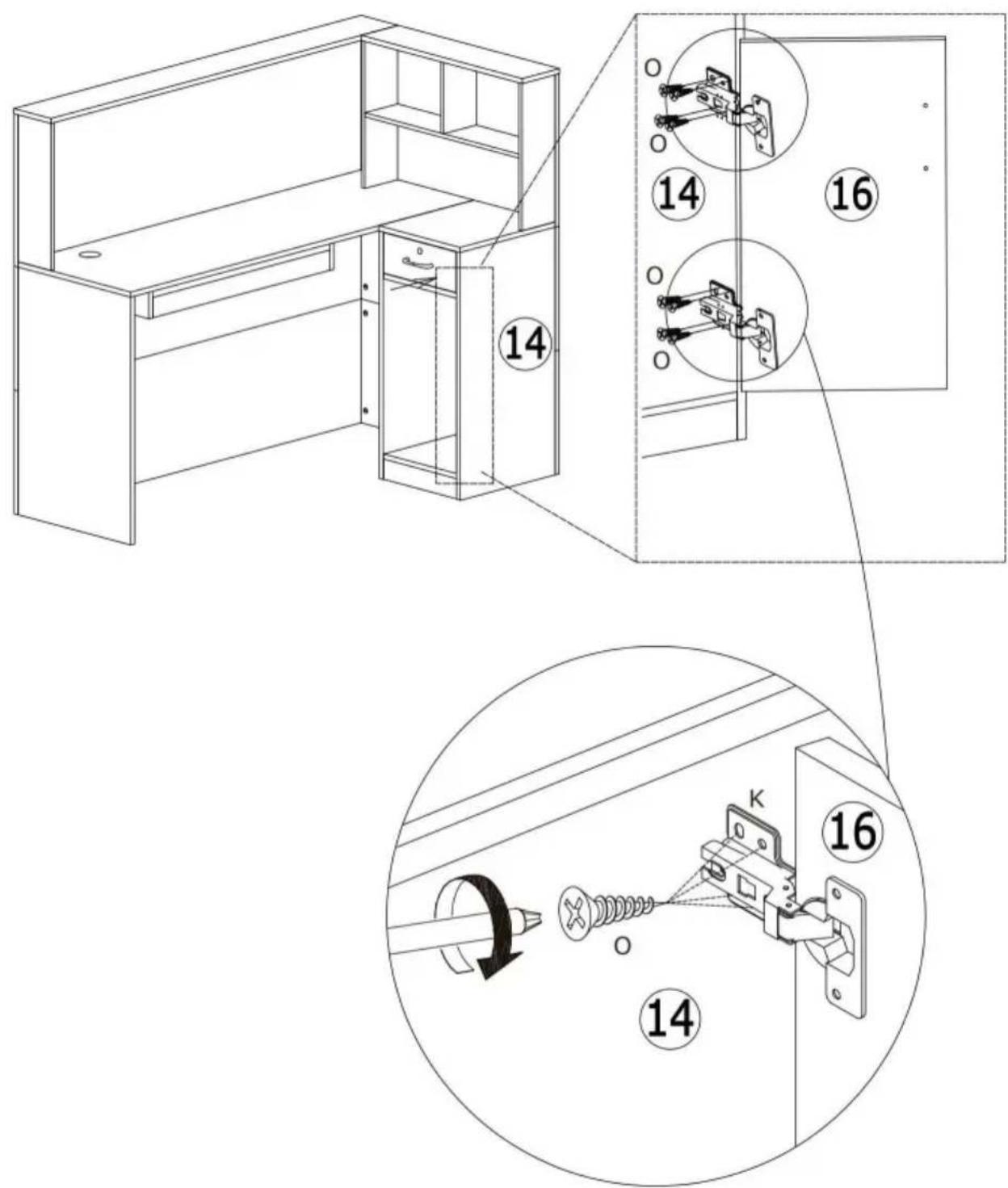

Bevestig staat 16 aan 14 door het scharnier met schroef (O) vast te zetten zoals afgebeeld.

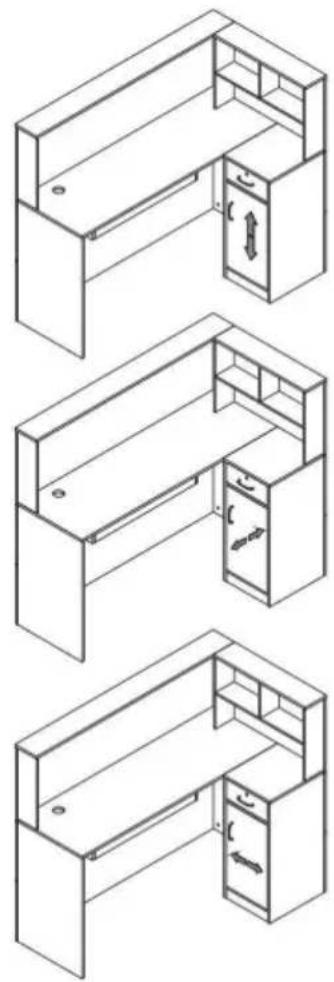

Als er na de installatie sprake is van een verkeerde uitlijning, stel de schroef dan zo af dat deze in de beste staat verkeert.

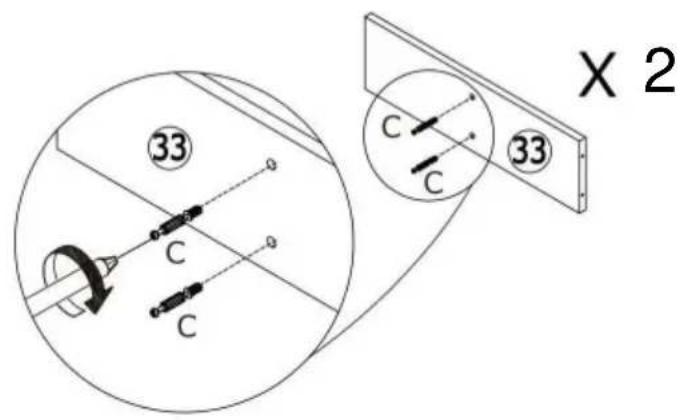

Plaats eerst de snelschroef (C) in staat 33.

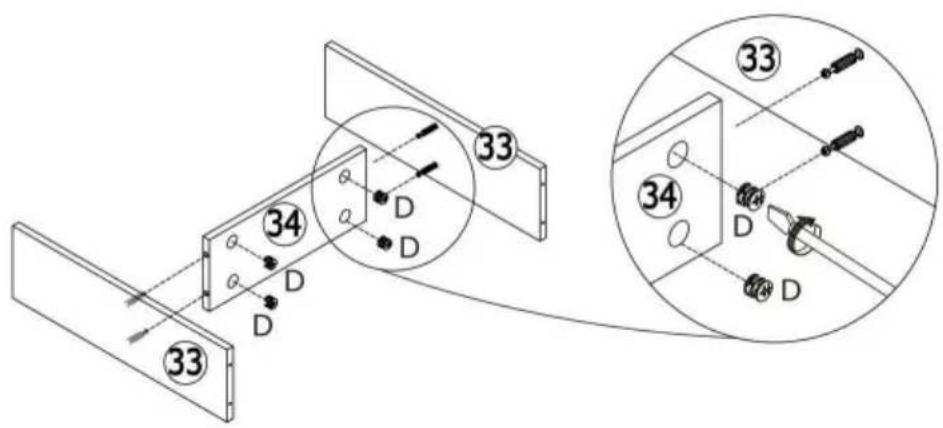

Bevestig staat 33 aan 34 en draai de nokkenasvergrendelingen (D) met de klok mee om ze vast te draaien zoals afgebeeld.

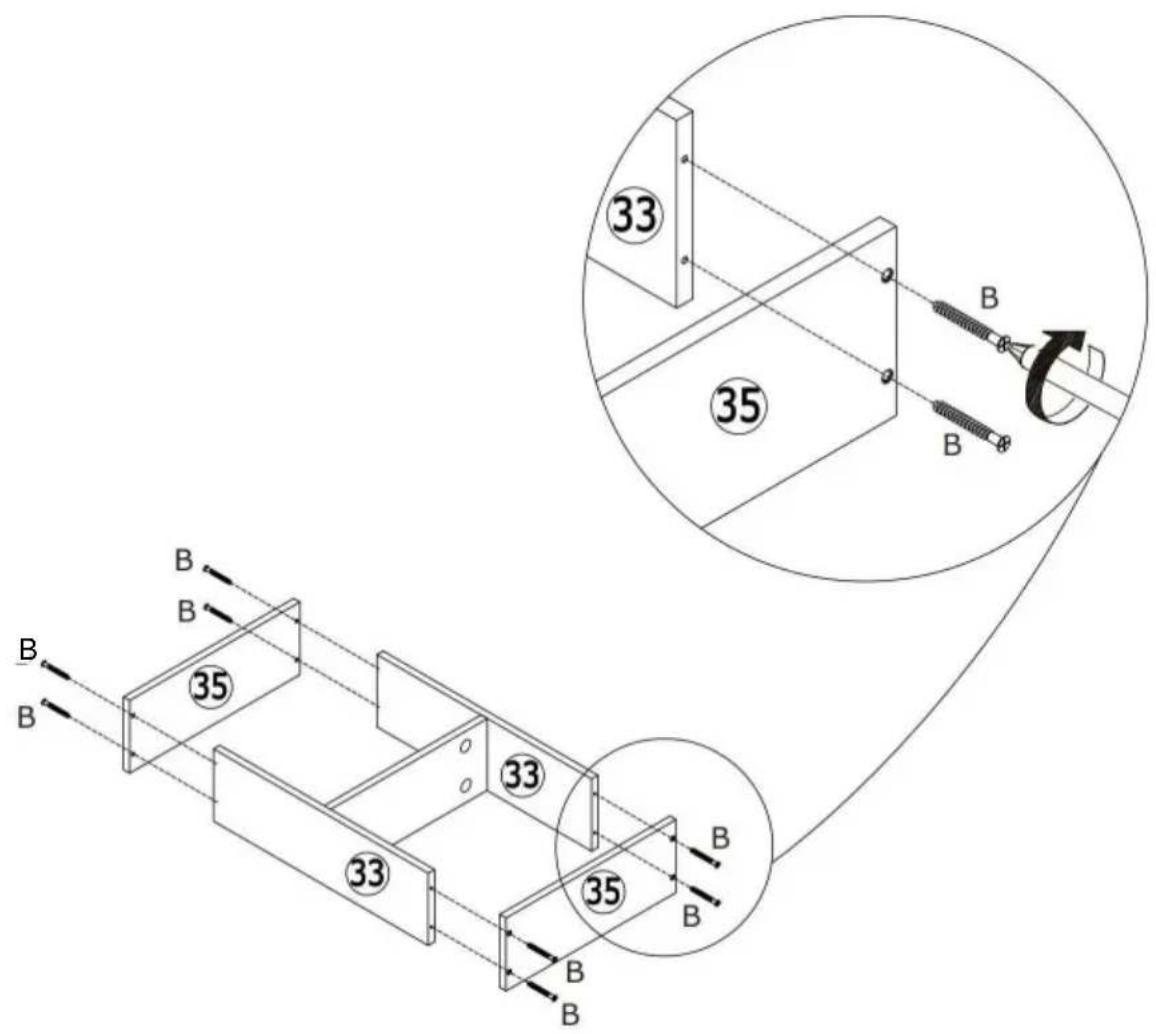

Bevestig plaat 35 aan plaat 33 met schroef (B) zoals afgebeeld.

Ld y 0 60

Mx20 O

PRODUCTPARAMETER

Model	SS-601
Veilig laadgewicht	50kg
Kleur	Zwart
Productgrootte	1400*800*1200mm

Fabrikant: Shanghaiuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11 hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd in Australië: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW2122 Australië

Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA91730
