SS-601 - Recepcja Vevor - Bezpłatna instrukcja obsługi

Rodzaj produktu	Biuro recepcyjne
Marka	Vevor
Model	SS-601
Wymiary (Dł x Szer x Wys)	1400 x 800 x 1200 mm
Maksymalne obciążenie bezpieczne	50 kg
Kolor	Czarny
Główny materiał	Płyty wiórowe i rama metalowa
Montaż	Wymagany, postępuj zgodnie z instrukcją
Bezpieczeństwo	Zalecane mocowanie do ściany, aby uniknąć przewrócenia
Konserwacja ramy	Wilgotna ściereczka z neutralnym detergentem
Konserwacja powierzchni szklanych	Środek do czyszczenia szyb i sucha ściereczka
Regulacja po montażu	Dokręcić śruby po 2 tygodniach, a następnie co 3 miesiące
Przeznaczenie	Biuro recepcyjne, użytkowanie wewnętrzne
Wymagana powierzchnia	Płaska, równa, twarda i gładka
Liczba szuflad	Kilka przegródek (zależnie od montażu)
Producent	Shanghaiuxinmuyeyouxiangongsi
Importer (Australia)	SIHAO PTY LTD
Importer (Stany Zjednoczone)	Sanven Technology Ltd.

Często zadawane pytania - SS-601 Vevor

Ile czasu zajmuje montaż biurka recepcyjnego Vevor SS-601?

Montaż może zająć od 1 do 2 godzin w zależności od doświadczenia. Zaleca się pomoc drugiej osoby, aby ułatwić montaż i zaoszczędzić czas.

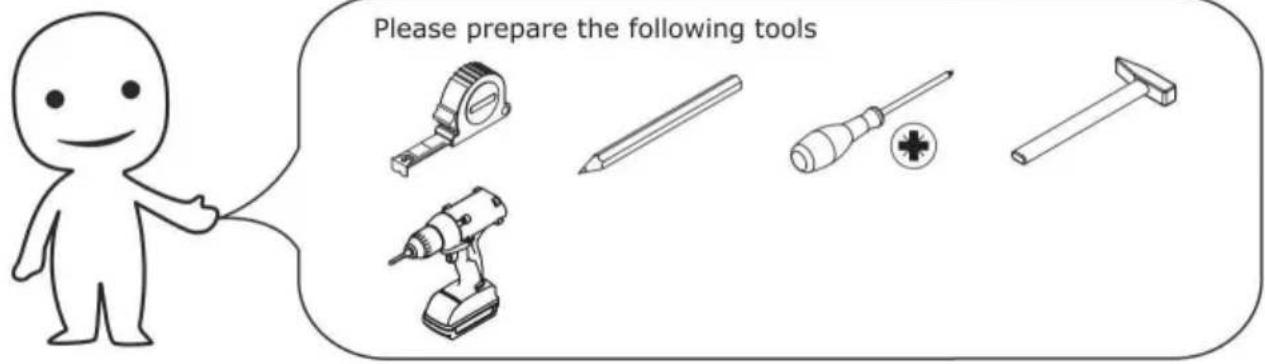

Jakie narzędzia są potrzebne do montażu?

Żadne konkretne narzędzia nie są dostarczane, ale może być potrzebny śrubokręt krzyżakowy i ewentualnie klucz imbusowy (w zależności od śrub). Unikaj używania śrubokręta elektrycznego, aby nie uszkodzić płyt.

Jaka jest maksymalna nośność biurka?

Bezpieczna nośność wynosi 50 kg łącznie. Rozłóż ciężar równomiernie na powierzchni i nigdy nie przekraczaj tego limitu.

Jak czyścić i konserwować biurko?

Do ramy użyj ściereczki nasączonej neutralnym detergentem, a następnie osusz czystą ściereczką. Do powierzchni szklanych użyj środka do mycia szyb i suchej ściereczki. Nie używaj ściernych środków czyszczących.

Czy konieczne jest przymocowanie biurka do ściany?

Tak, zdecydowanie zaleca się zastosowanie mocowania do ściany, aby uniknąć ryzyka przewrócenia, zwłaszcza jeśli biurko jest używane przez dzieci lub w przypadku ciężkiego obciążenia szuflad.

Czy mogę używać tego biurka recepcyjnego na zewnątrz?

Nie, to biurko jest przeznaczone wyłącznie do użytku wewnętrznego. Narażenie na wilgoć lub warunki atmosferyczne może uszkodzić materiały.

Co zrobić, jeśli brakuje części lub jest uszkodzona?

Skontaktuj się z serwisem posprzedażowym Vevor lub sprzedawcą. Możesz również poprosić o części zamienne za pośrednictwem producenta wymienionego w instrukcji. Zachowaj dowód zakupu.

Czy biurko jest trudne do złożenia dla jednej osoby?

Montaż jest możliwy samodzielnie, ale łatwiej we dwoje. Postępuj uważnie zgodnie z instrukcją, zwłaszcza przy instalacji prowadnic i zawiasów.

Jak uniknąć zarysowań podczas montażu?

Montuj biurko na miękkiej powierzchni, takiej jak dywan, aby uniknąć zarysowań. Obchodź się ostrożnie z panelami i nie dokręcaj śrub zbyt mocno.

Czy to biurko objęte jest gwarancją?

Instrukcja nie wspomina o wyraźnej gwarancji. Skontaktuj się ze sprzedawcą lub producentem, aby poznać obowiązujące warunki gwarancji.

INSTRUKCJA OBSŁUGI SS-601 Vevor

Przeczytaj ten materiał przed rozpoczęciem prac. Nieprzestrzeganie go może doprowadzić do poważnych obrażeń.

Środki ostrożności podczas montażu

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Noś okulary ochronne zatwierdzone przez ANSI i wytrzymałe rękawice robocze w trakcie montażu.
3. Utrzymuj miejsce w czystości i zapewnij dobre oświetlenie.
4. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
5. Nie przystępuj do montażu, jeśli jesteś zmęczony lub znajdujesz się pod wpływem alkoholu, narkotyków lub leków.
6. Możliwość bezpiecznego montażu dotyczy prawidłowego i kompletnego montażu tylko tego produktu.
7. Złóż na płaskiej, równej, twardej i gładkiej powierzchni, która będzie w stanie bezpiecznie utrzymać biurko recepcyjne.
8. Aby uzyskać dodatkowe informacje dotyczące wymienionych poniżej części, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i oddziel wszystkie części w czystym miejscu.

Zachowaj środki

ostrożności 1. NIE SIADAJ ANI NIE STÓJ NA TYM PRZEDMIOCIE.

1. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się nim ani przebywać w jego pobliżu.
2. Nie przekraczać określonego limitu obciążenia.
3. Używać wyłącznie na płaskiej, równej, twardej i gładkiej powierzchni, która może być bezpiecznie używana i obsługuje w pełni załadowaną recepcję.
4. Używać wyłącznie zgodnie z przeznaczeniem.
5. Przed każdym użyciem należy przeprowadzić kontrolę. Nie należy używać produktu, jeśli elementy są luźne lub uszkodzone.

ZAPISZ TE INSTRUKCJE

WAŻNA INFORMACJA!

Przeczytaj całą instrukcję przed rozpoczęciem montażu i/lub użytkowania tego produktu. Postępuj zgodnie z instrukcją i zachowaj ją do późniejszego wykorzystania.

UNIKAJ ZARYSOWAŃ!

Aby uniknąć zarysowań, mebel należy położyć na miękkiej warstwie, np. dywanie.

POPRAW WYDAJNOŚĆ!

Spróbuj znaleźć partnera, który zajmie się instalacją razem z Tobą - może to przyspieszyć proces i skrócić czas pracy.

10

OSTRZEŻENIE DOTYCZĄCE BEZPIECZEŃSTWA

Przewrócony mebel może spowodować poważne lub śmiertelne obrażenia w wyniku przygniecenia. Aby zapobiec przewróceniu, należy użyć mocowania ściennego. Jeśli nie jest ono dołączone do produktu, należy zakupić mocowanie ścienne pasujące do ściany. W razie wątpliwości należy zasięgnąć porady specjalisty. Należy uważnie przeczytać i postępować zgodnie z każdym krokiem instrukcji.

WAŻNE

Ważne jest, aby każdy produkt montowany przy użyciu jakichkolwiek śrub dokręcać po 2 tygodniach od montażu oraz raz na 3 miesiące, aby zapewnić stabilność produktu przez cały okres jego użytkowania.

W celu regularnej konserwacji i czyszczenia produktu należy przetrzeć ramę szmatką zamoczoną w neutralnym detergencie, a następnie osuszyć czystą szmatką. Materiały szklane należy przetrzeć szmatką zwilżoną płynem do czyszczenia szkła, a następnie osuszyć suchą szmatką.

Nie należy używać wkrętarki elektrycznej i nie należy stosować zbyt dużej siły podczas montażu, ponieważ płytę można łatwo uszkodzić.

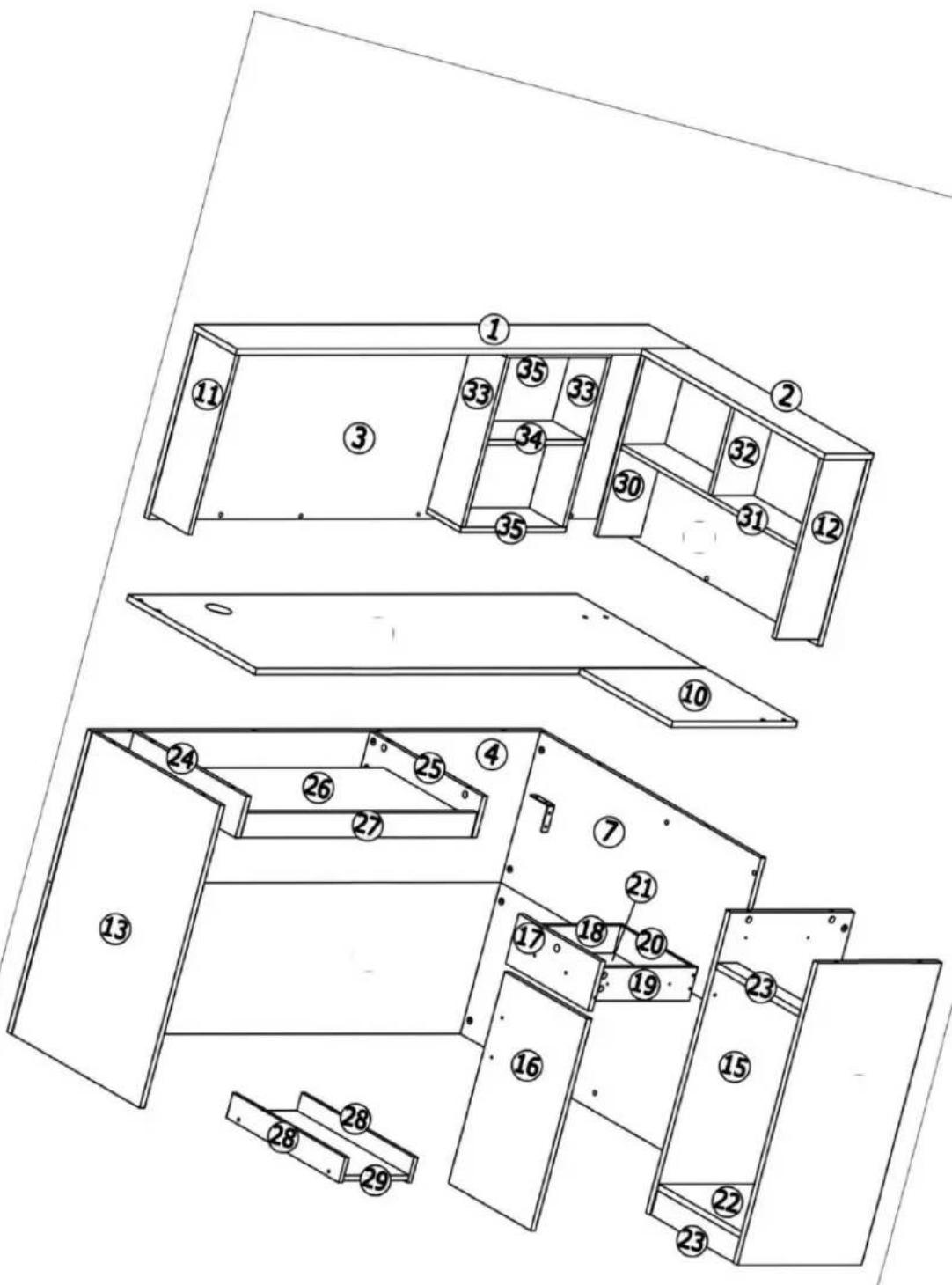

LISTA CZĘŚCI

A

Podczas montażu należy dokładnie sprawdzić, czy każda śruba jest zgodna z instrukcją, akcesoria o podobnym standardzie można odróżnić po rozmiarze.

20x20

M3,5 x 12 mm

Bx18

M5x40mm

CX88

M5 x 42 mm

D x88

15 x 10 mm

Ex1

M5

F×20

08x40mm

G×2

Śruba M4x96mm

H×4

Śruba M4x18mm

I×1

]x4

M3x18mm

Kx2

DW

L×1

60

M×20

(36)

X1

0 × 12

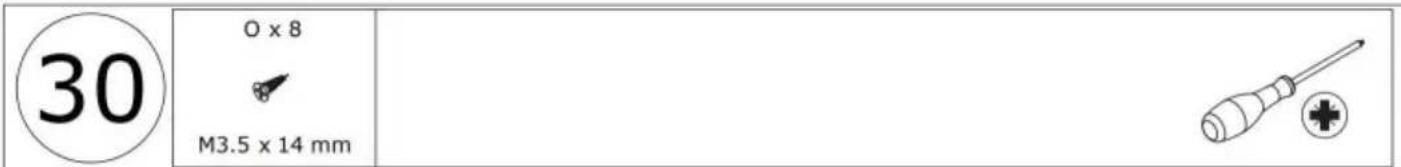

M3.5 x 14 mm

19 1PC	1 szt.	1 szt.	22 1PC
23 2PCS	24 1PC	25 1PC	26 1PC
27 1 szt.	28 2PCS	29 1PC	30 1PC
31 1PC	32 1PC	33 2PCS	34 1 szt.
35 2 SZT.

Przed montażem szyny muszą zostać rozdzielone. Po rozdzieleniu odłóż je na bok, aż do momentu, gdy będą potrzebne do montażu.

KROK 3: Zdejmij prowadnicę

Uwaga: Ta szyna pasuje do części (3).

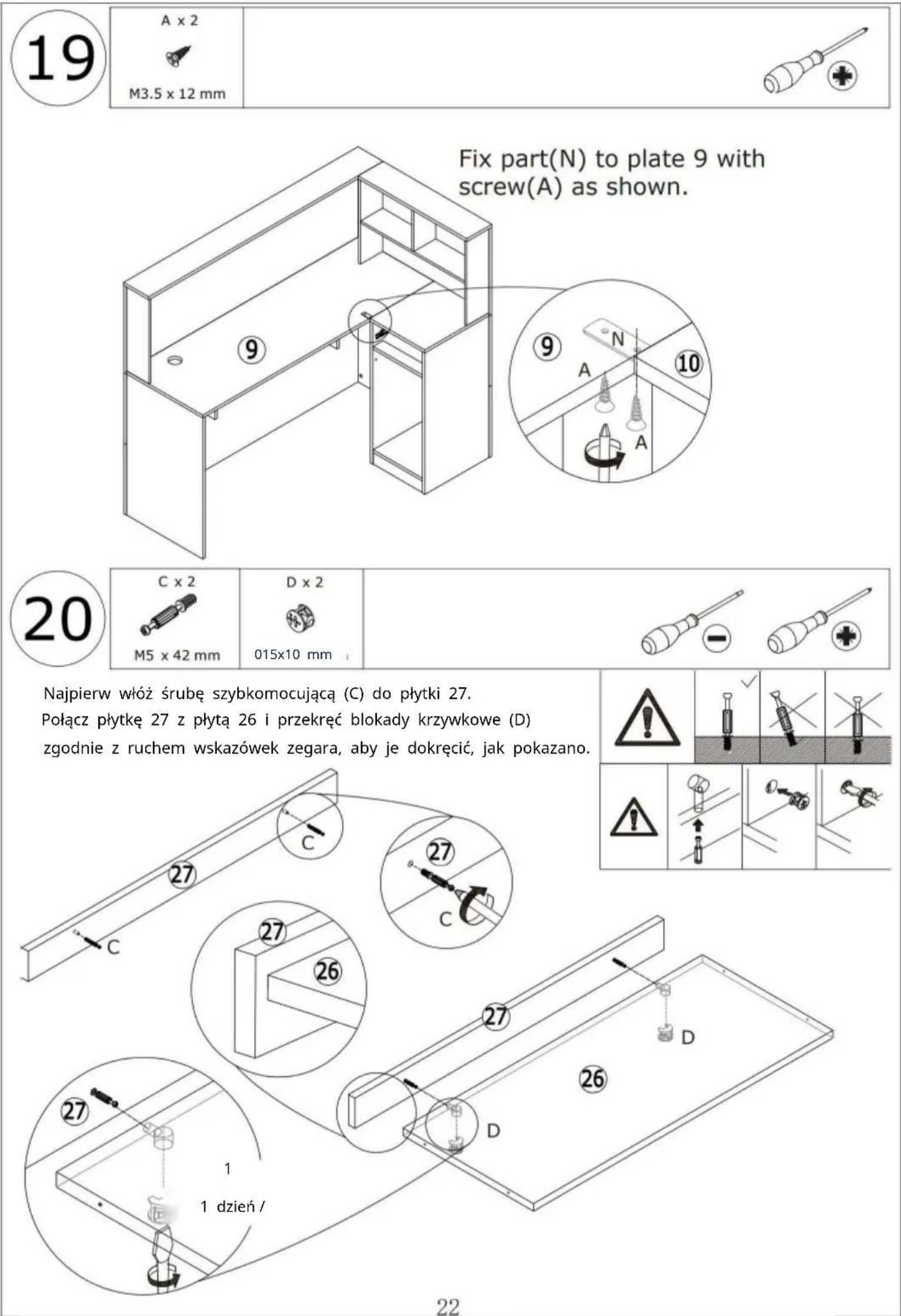

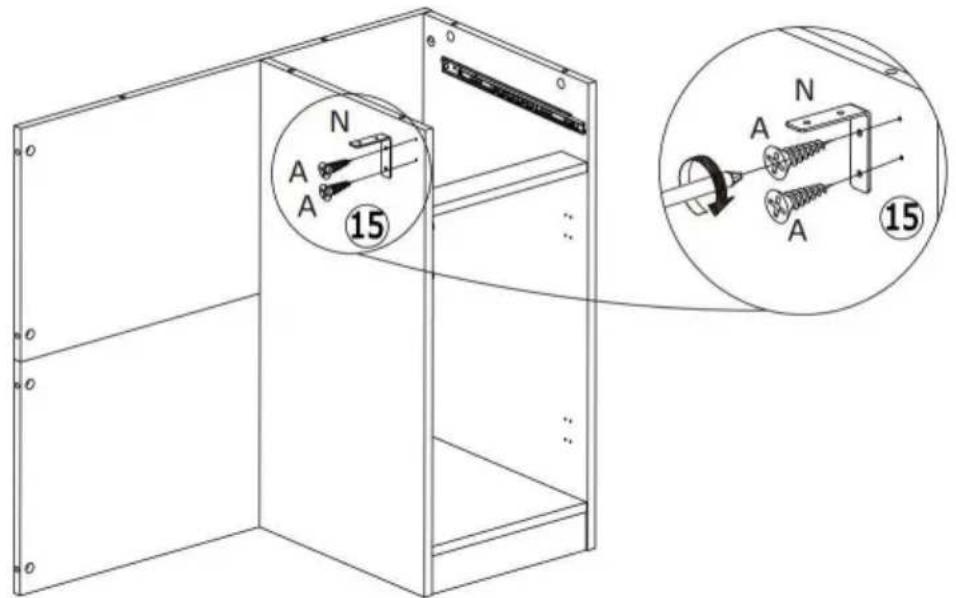

Przymocuj część (N) do płytki 15 za pomocą śruby (A), jak pokazano.

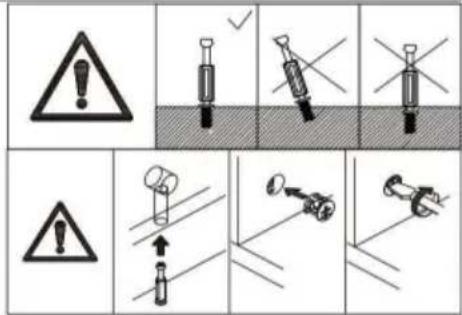

Najpierw włóż śrubę szybkomocującą (C) do płytki 10.

9	F x 4 ∅8 x 40 mm	C x 12 M5 x 42 mm
Wkreć šrubes przybkomocujęc (C) w plęte 4 i 5 za pomocza lba Śruby. Połacz obie plȩty za pomocza drewnianego el(F) jakPokazano,
10	D x 8 ∅15 x 10 mm

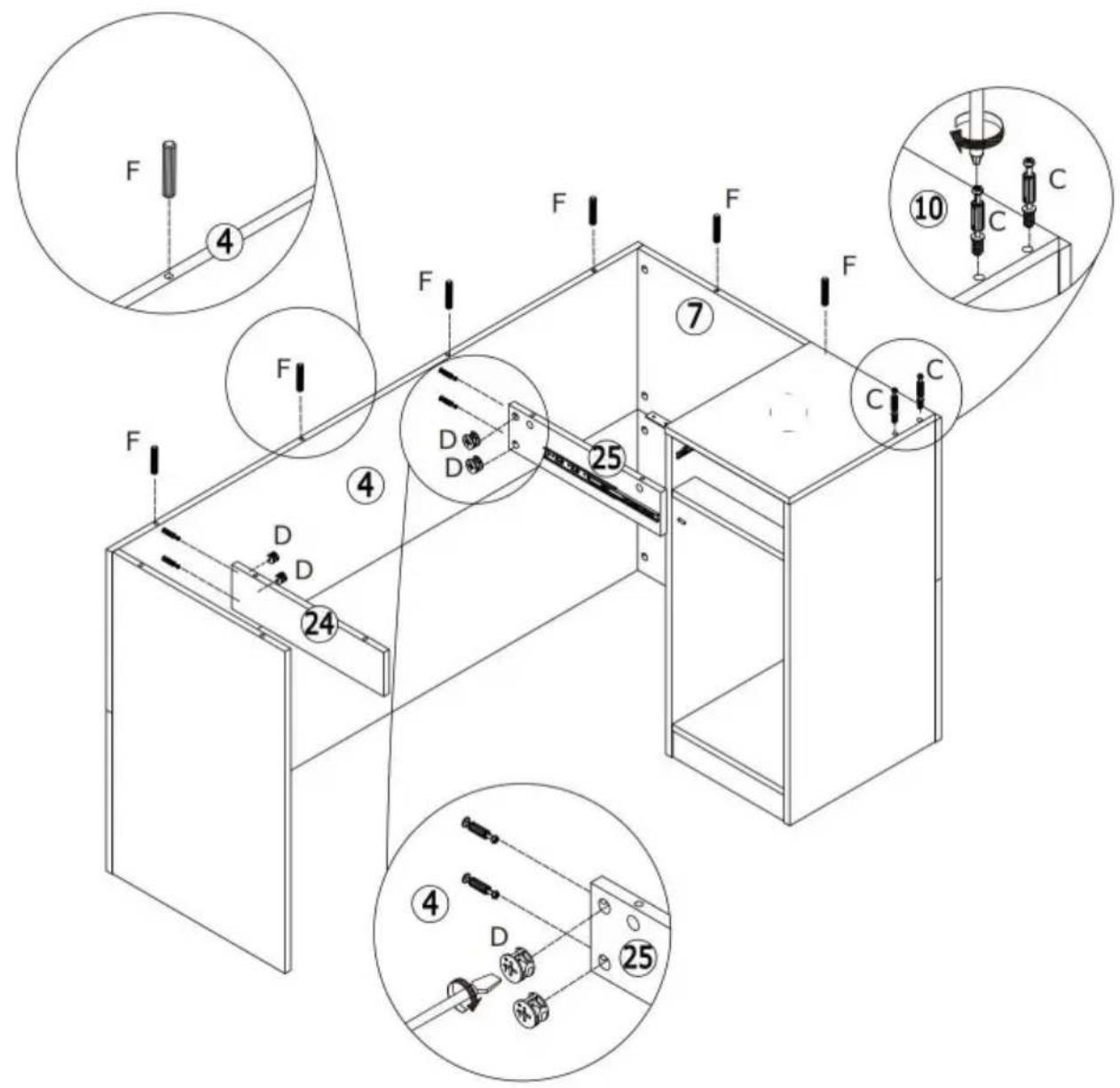

Attach plate 4,5 to the plate 13,7,8 and turn cam locks(D) clockwise to tighten as shown.

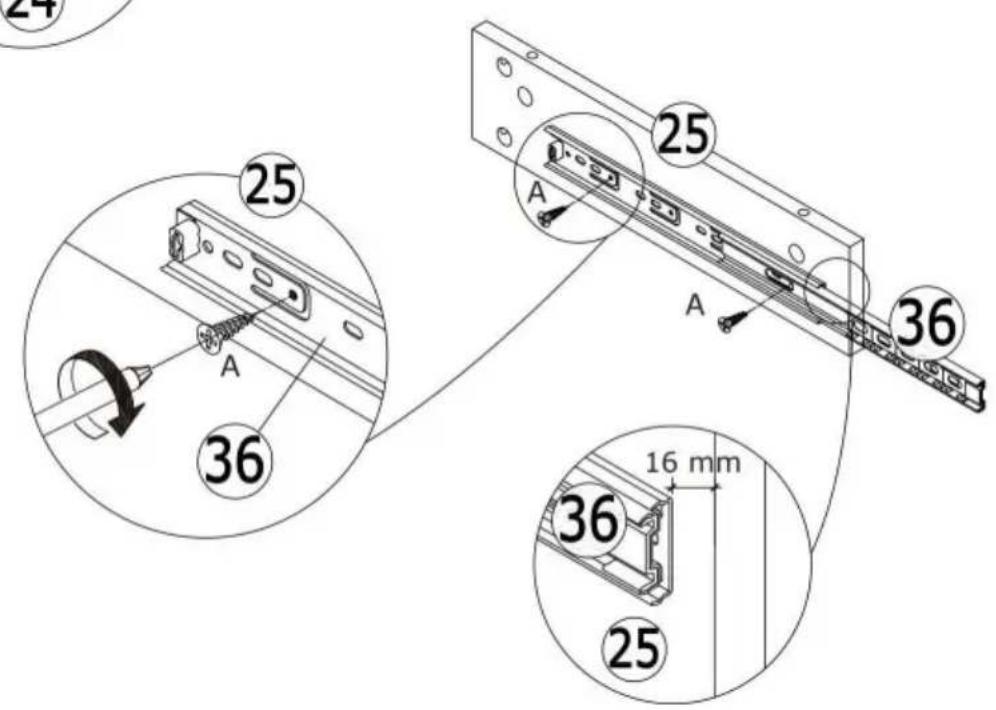

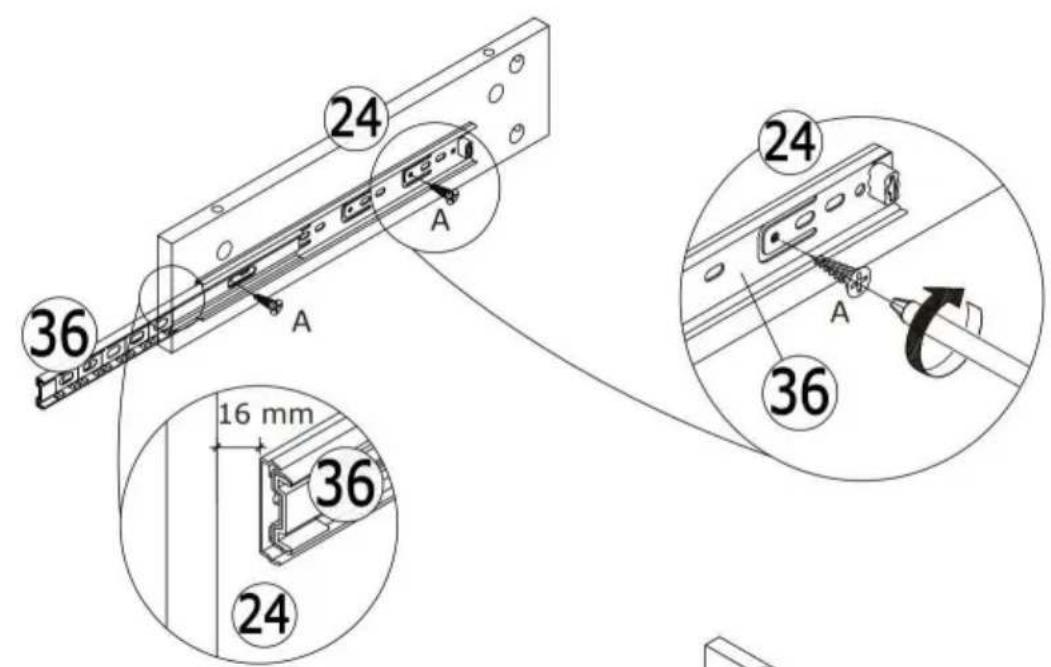

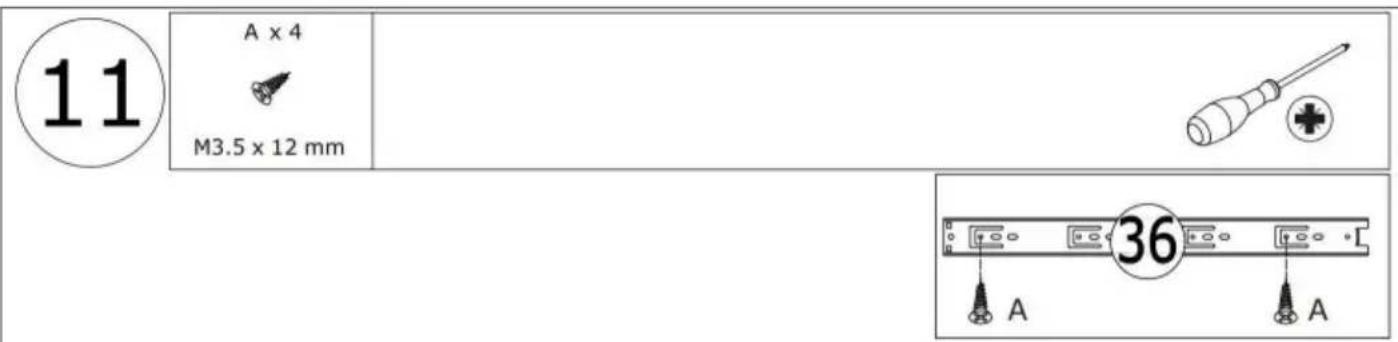

Przymocuj szynę ślizgową 36 odpowiednio do płyt 24, 25 za pomocą śruby (A), jak pokazano.

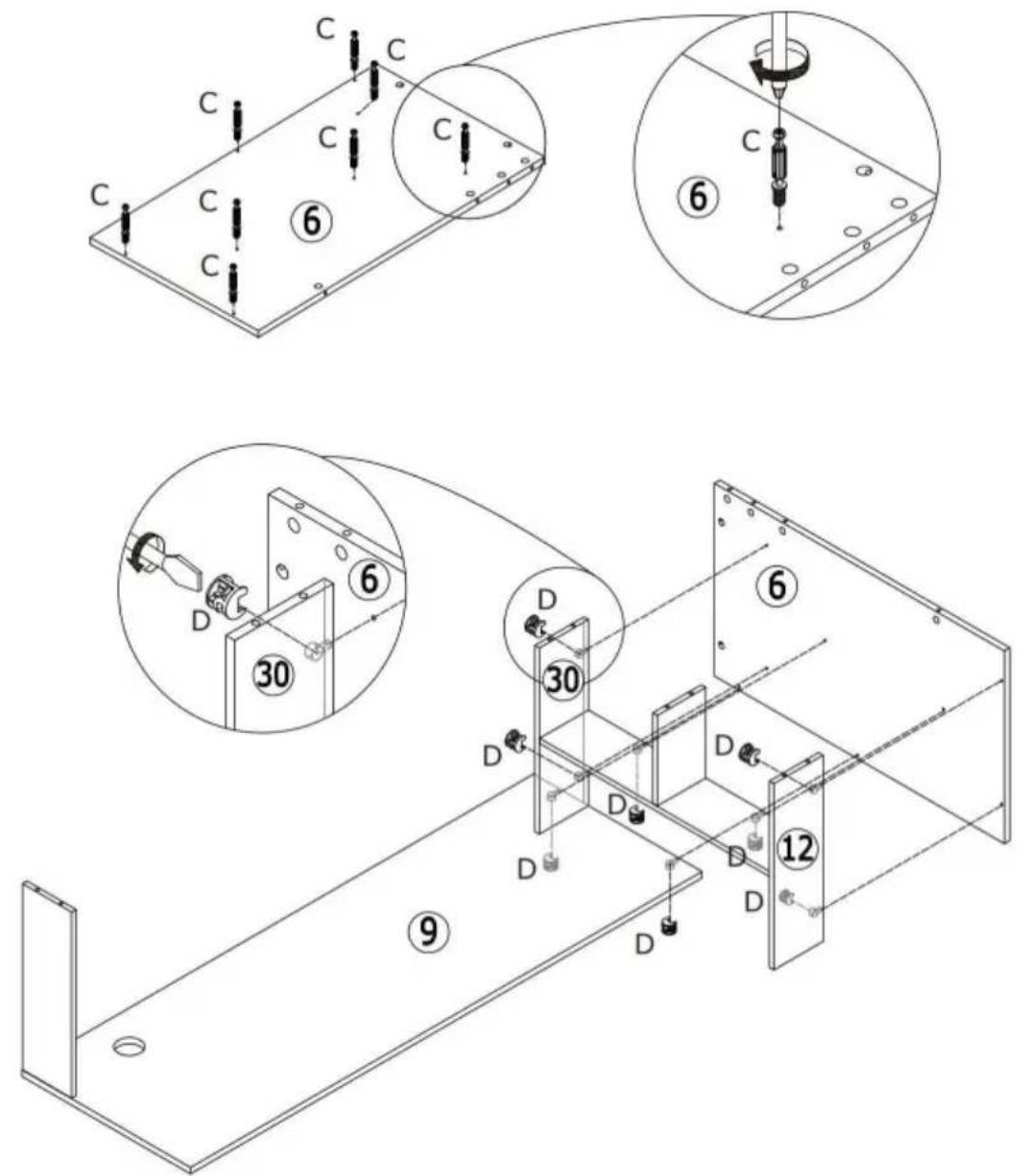

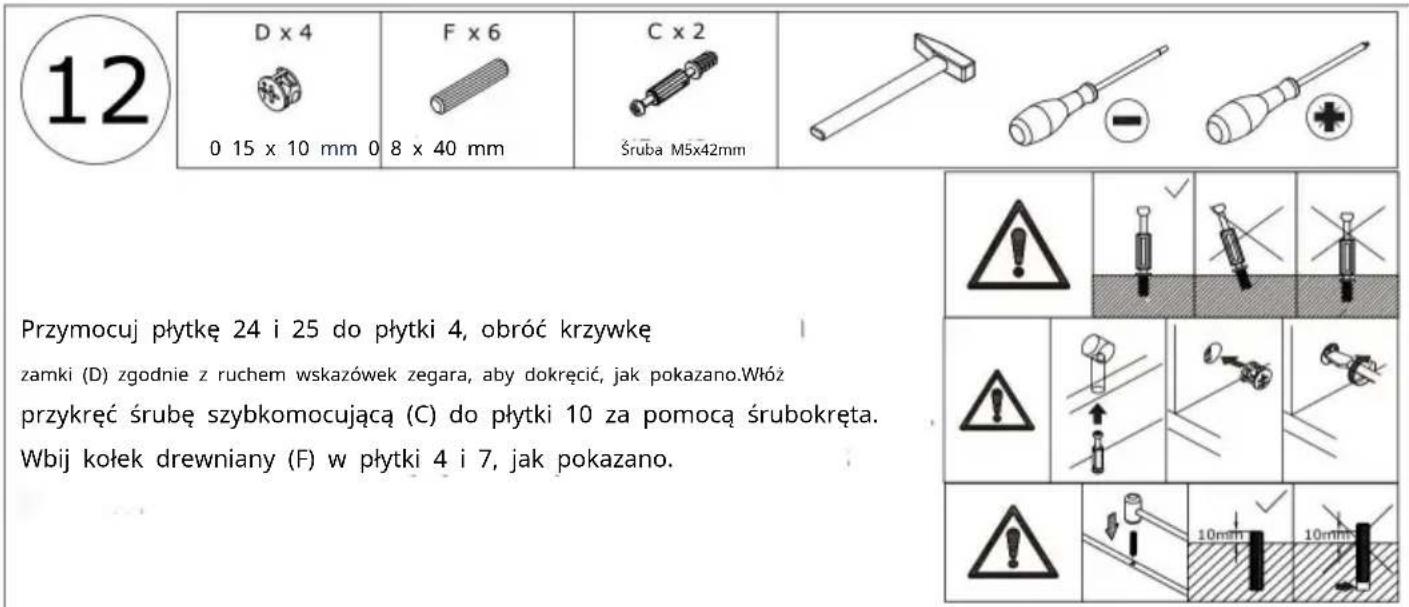

Włóż śrubę szybkomocującą (C) do płytki 6, jak pokazano. Przymocuj płytkę 6 do płytek 9, 12, 30 i dokręć blokady krzywkowe (D) zgodnie z ruchem wskazówek zegara, jak pokazano.

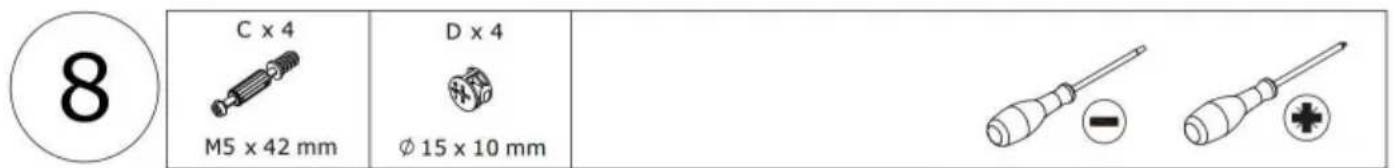

16 C x 10 M5 x 42 mm

D x 10 ∅ 15 x 10 mm

17

16-calowa Śruba M5x42mm

D x 16 0 15 x 10 mm

A

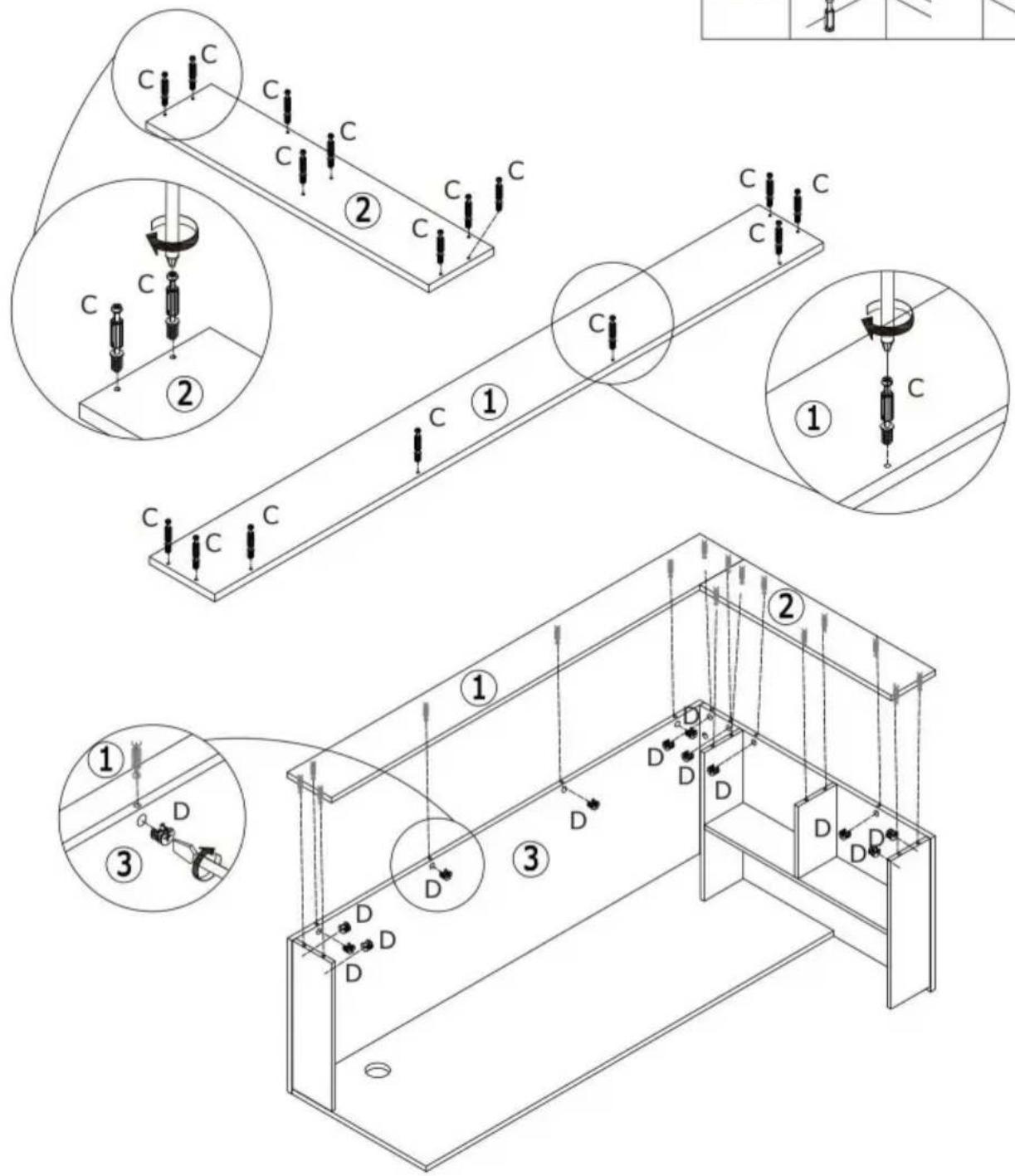

Włóż śrubę szybkomocującą (C) do płyty 1 i 2, jak pokazano.

Przykryj płyty 1 i 2 płytą 11, 3, 6 i

Obróć zamki krzywkowe (D) zgodnie z ruchem wskazówek zegara, aby je dokręcić, jak pokazano.

Cx6 M5 x 42 mm	D x 8 0 15 x 10 mm
Najpierw wólź sbrę szybkomocujacja (C) do płytki 9. Przymocuj klatka do dolnego elementu i obrć krzywkie zamki (D) sąȩ zlokrecić zgodnia z ruchem wskazowej zegara, jak pokazano.		A	¥
		A

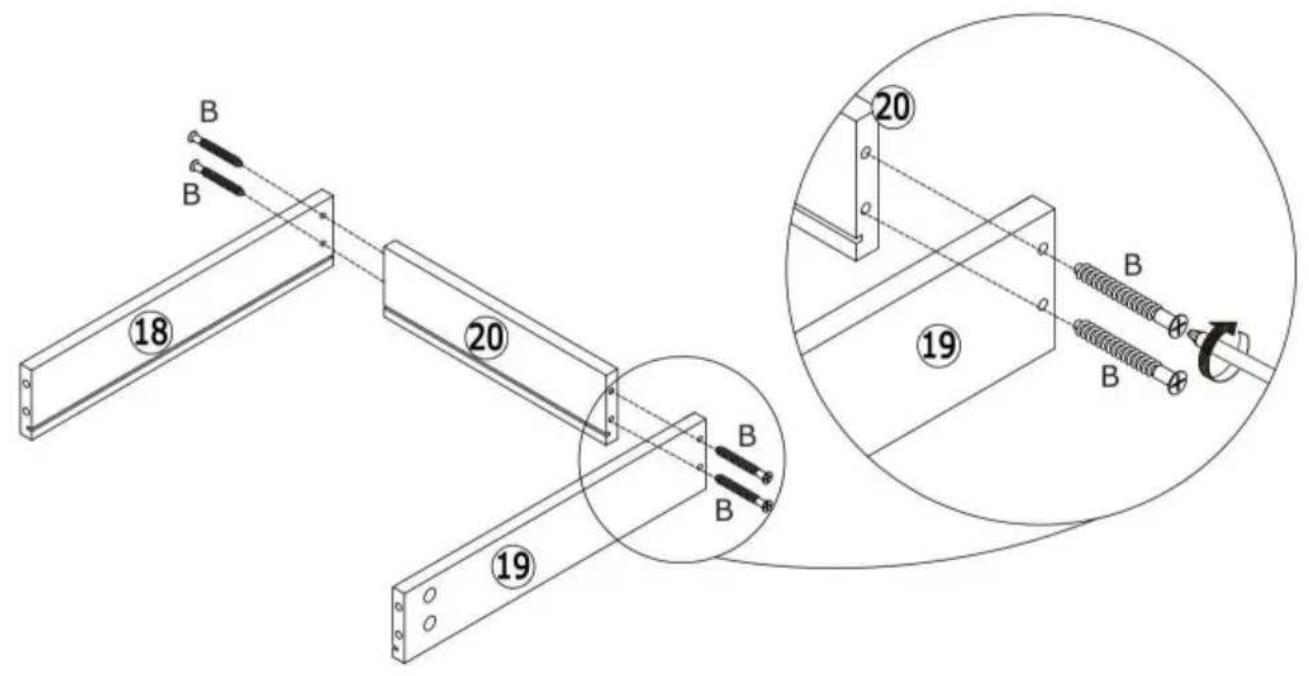

Przymocuj płytkę 18, 19 do płytki 20 za pomocą śruby (B), jak pokazano.

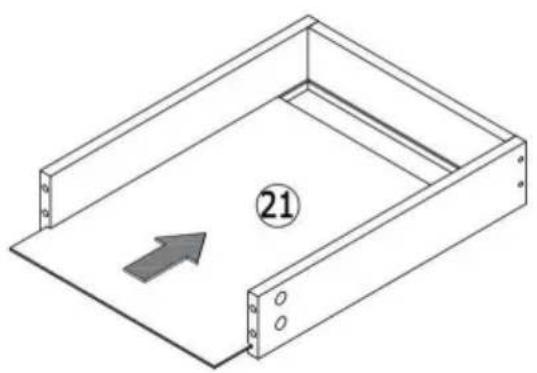

Wsuń płytkę 21 w dostępne gniazda, jak pokazano.

A	¥
A

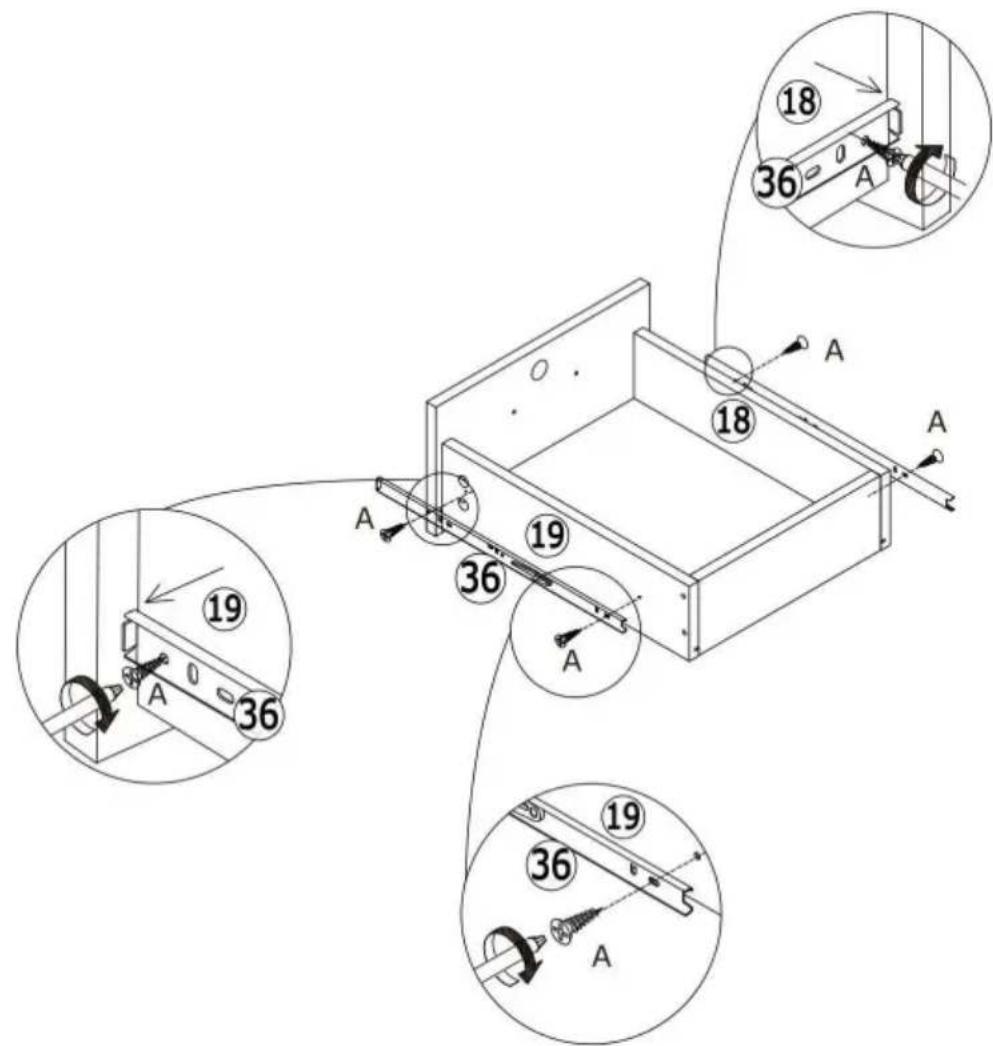

Przymocuj szynę ślizgową 36 odpowiednio do płyt 19, 18 za pomocą śruby (A), jak pokazano.

I x 1

J x 4

M3 x 18 mm

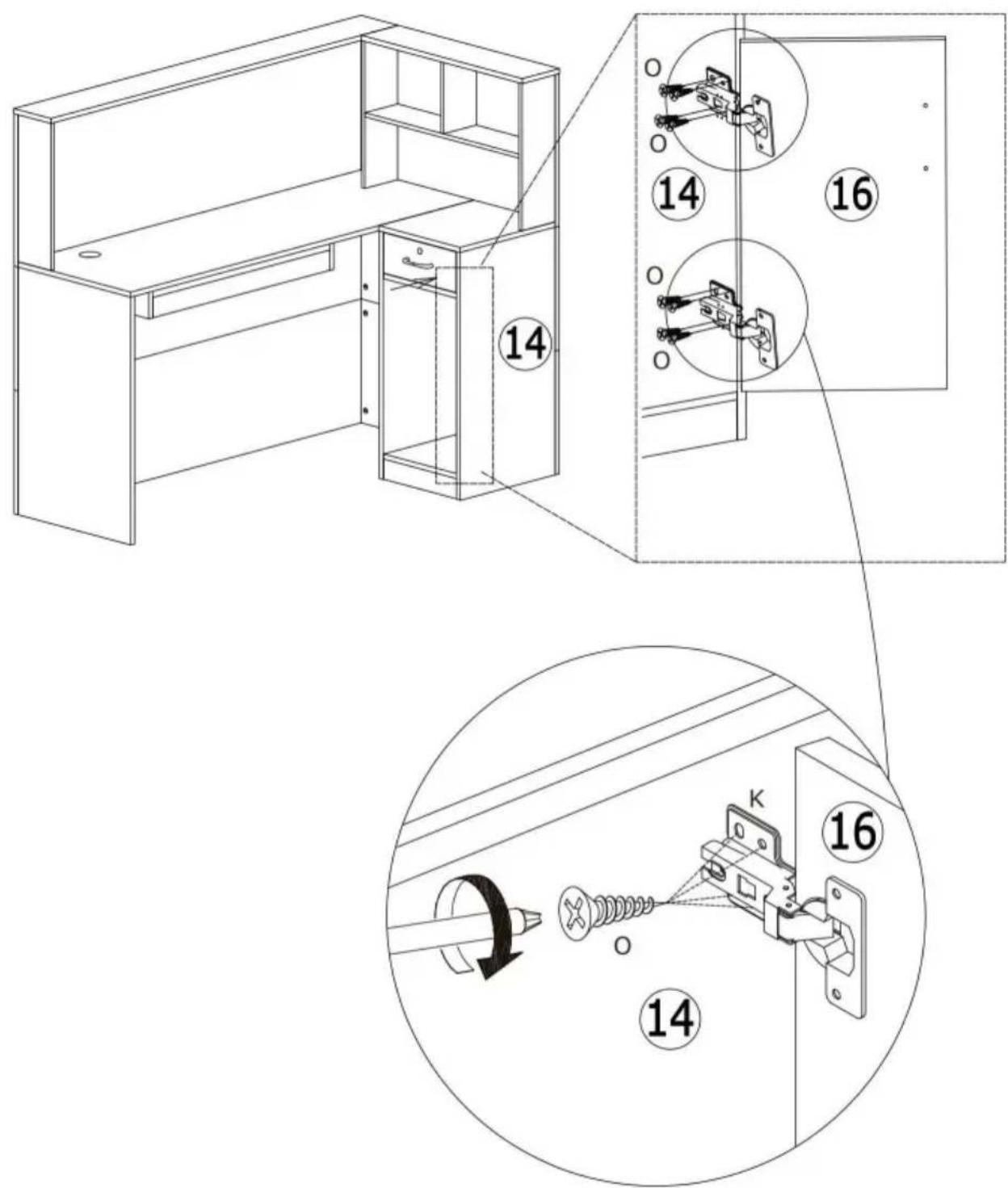

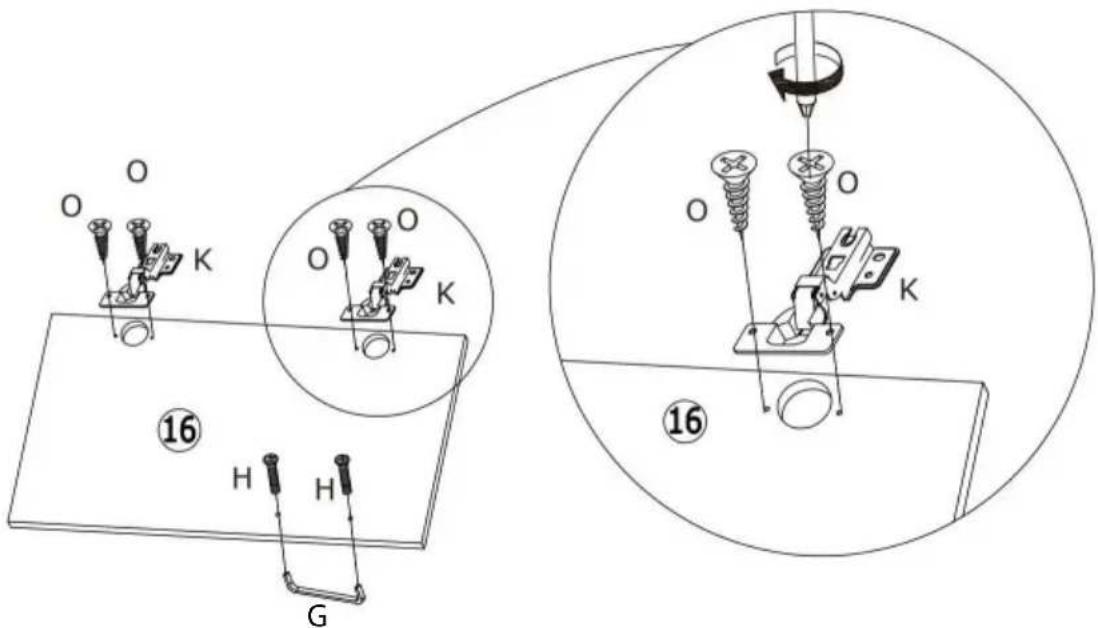

Przymocuj zawias (K) do płytki 16 za pomocą śrub (O), przymocuj uchwyt (G) do płytki 16 za pomocą śrub (H), jak pokazano.

Przymocuj płytkę 16 do 14, mocując zawias za pomocą śrub (O), jak pokazano.

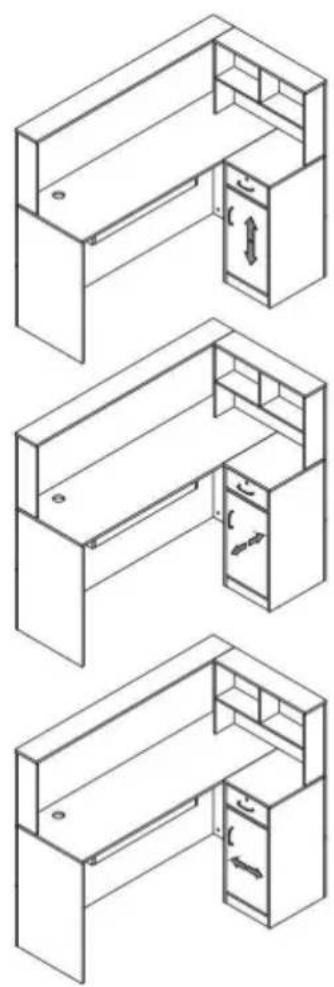

Jeśli po instalacji występuje rozbieżność, należy wyregulować śrubę do najlepszego stanu.

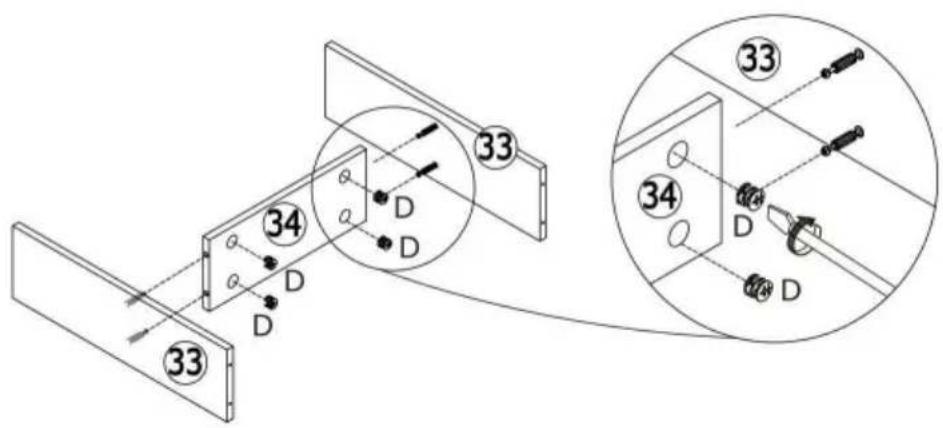

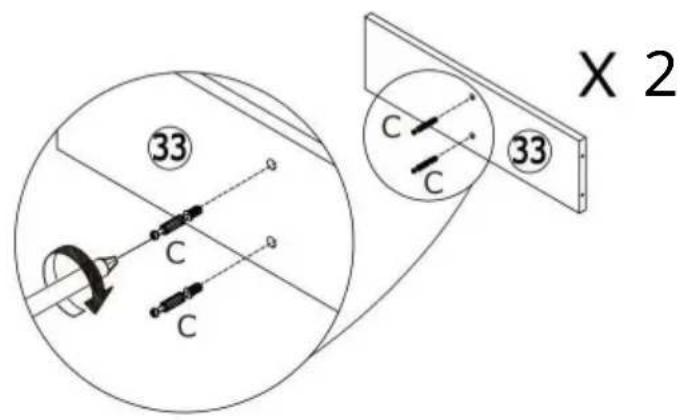

Najpierw włóż śrubę szybkomocującą (C) do płytki 33.

Zamontuj płytkę 33 do 34 i przykręć (D) zgodnie z ruchem wskazówek zegara, aby je dokręcić, jak pokazano.

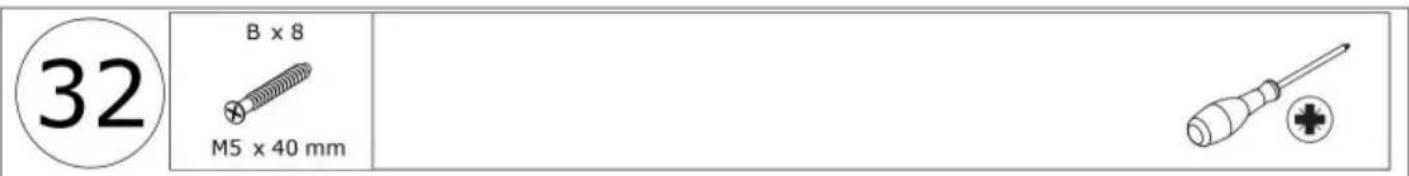

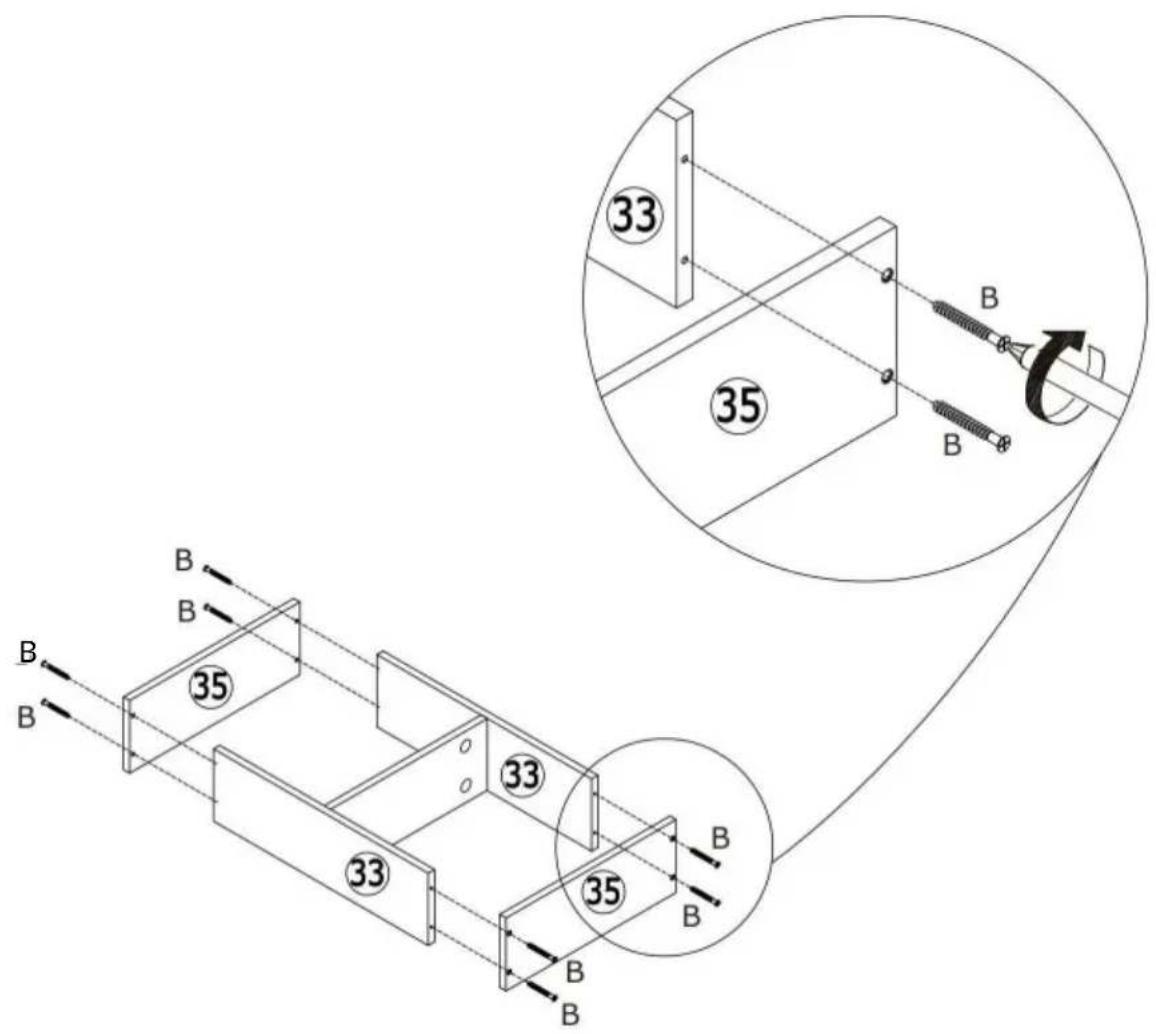

Przymocuj płytkę 35 do płytki 33 za pomocą śrub (B), jak pokazano.

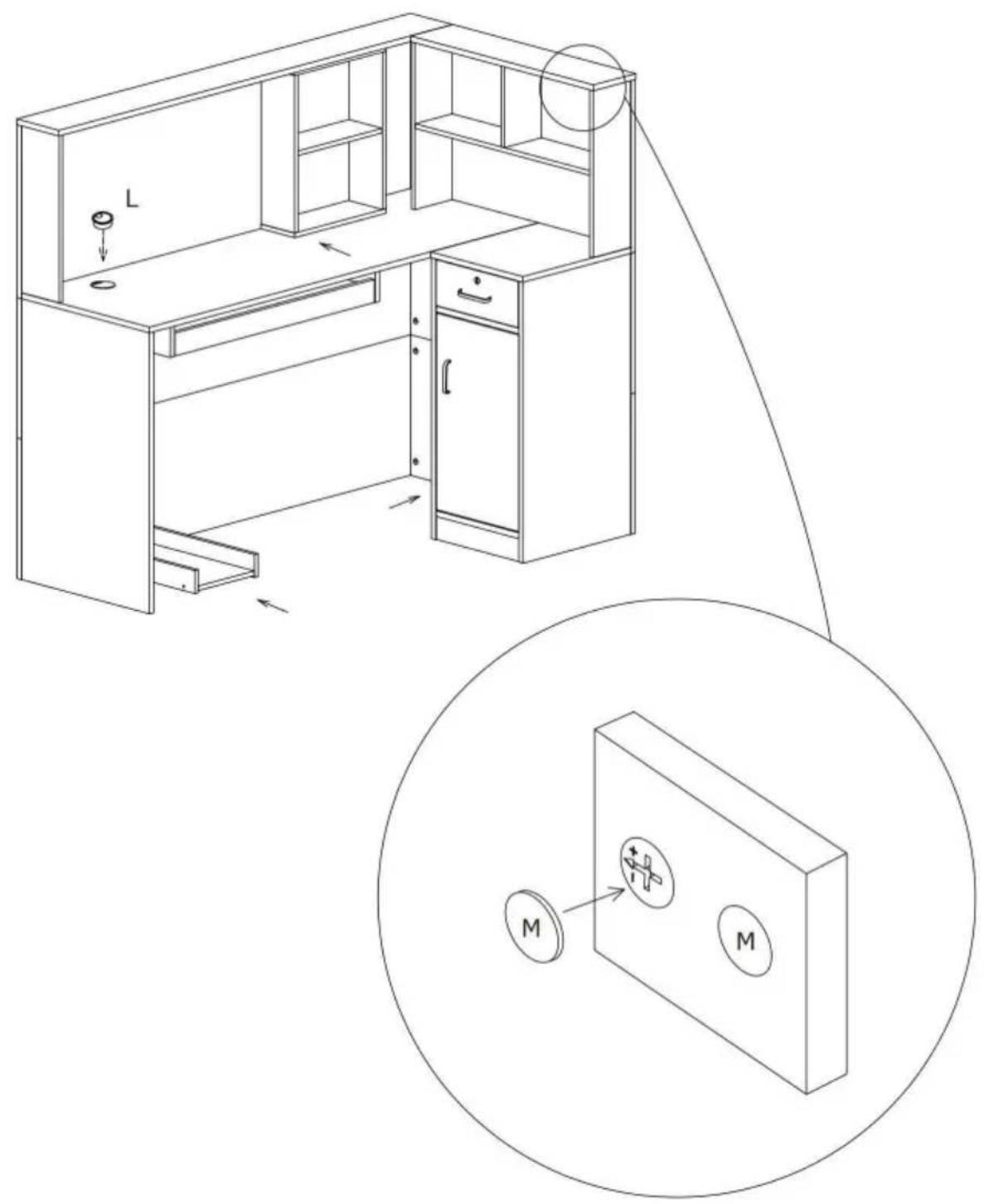

Lxl 0 60

Romer 23x20 O

PARAMETR PRODUKTU

Model	SS-601
Bezpiecznawaga zaadunkowa	50kg
Kolor	Czarny
Rozmiar produktu	Wymiary: 1400*800*1200 mm

Producent: Shanghaiuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11 hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

YH CONSULTING LIMITED.
