Producttype	Handveger
Merk	Vevor
Model	S13-001A
Werkbreedte	650 mm
Containercapaciteit	20 L
Aandrijvingstype	Handmatig duwen
Afmetingen (L x B x H)	1110 x 650 x 1060 mm
Netto gewicht	9,1 kg
Invoerborstels	2 stuks
Veegborstel	1 stuk (geïntegreerd)
Opvouwbaar voor opberging	Ja, met snelontgrendelingsmoeren
Aanbevolen gebruik	Vlakke en droge oppervlakken (opritten, binnenplaatsen)
Inbegrepen accessoires	Duwstangen (bovenste en onderste), invoerborstels (2x), aansluitknoppen (2x), steunschijven (2x), schroeven (2x), snelontgrendelingsmoeren (2x), doppen (2x), handleiding
Veiligheid	Geen brandende of gevaarlijke voorwerpen oprapen; draag handschoenen bij het legen van de container
Reiniging	Vochtige doek met milde zeep; geen oplosmiddelen gebruiken
Opslag	Donkere, droge en vorstvrije plaats; 5 tot 30 °C
Technische ondersteuning	www.vevor.com/support
Fabrikant	Shanghaimuxinmuyeyouxiangongsi, Shuangchenglu 803nong11 hao1602A-1609shi, baoshanqu, shanghai 200000 CN
Importeur (Australië)	SIHAO PTY LTD, 1 ROKEVA STREET, EAST-WOOD NSW2122, Australië
Importeur (EU)	YH CONSULTING LIMITÉE, Mainzer Landstr.69, 60329 Frankfurt am Main, Duitsland

Veelgestelde vragen - S13-001A Vevor

Hoe monteer ik de handveger S13-001A?

Plaats de invoerborstels en bevestig ze met de doppen door in de richting van de pijl te draaien. Monteer de onderste en bovenste duwstangen door de gaten uit te lijnen. De hoogte kan worden aangepast door het tweede montagegat te gebruiken.

Hoe stel ik de hoogte van de duwstang in?

De duwstang kan op twee hoogtes worden ingesteld: gebruik het eerste gat voor de lage stand en het tweede gat voor de hoge stand. Draai de snelontgrendelingsmoeren los, verplaats de stang en draai ze weer vast.

Hoe leeg ik de afvalcontainer?

Verwijder de afvalcontainer van het apparaat zoals aangegeven in figuur 11 van de handleiding. Draag een stofmasker en handschoenen. Leeg de container en plaats deze terug in het apparaat.

Welke oppervlakken kunnen met dit apparaat worden geveegd?

Het apparaat is ontworpen voor het vegen van vlakke en droge oppervlakken zoals opritten, patio's, enz. Het mag niet worden gebruikt op te gladde, natte oppervlakken of voor brandende, gevaarlijke voorwerpen of vloeistoffen.

Hoe vouw ik de handveger op voor opslag?

Draai de onderste snelontgrendelingsmoeren los totdat de pinnen uit de bevestiging komen, en klap dan de duwstang in. U kunt ook de bovenste moeren losdraaien voor een compacter vouwen.

Wat te doen als de wielen slippen en niet draaien?

De wielen kunnen slippen op een zeer gladde of natte vloer. Gebruik het apparaat alleen op droge oppervlakken met goede wrijving. Vermijd natte tegelvloeren.

Hoe onderhoud ik de handveger?

Reinig het apparaat na elk gebruik met een vochtige doek en milde zeep. Gebruik geen oplosmiddelen of agressieve schoonmaakmiddelen. Zorg dat er geen water in het apparaat komt. Bewaar op een droge, vorstvrije plaats (5-30°C).

Wat zijn de belangrijke veiligheidsmaatregelen?

Lees de handleiding volledig voor gebruik. Laat het apparaat niet onbeheerd achter. Houd het buiten bereik van kinderen. Raak geen brandende voorwerpen, glas of scherp metaal aan zonder handschoenen. Draag een stofmasker bij het legen.

De invoerborstels draaien niet vrij, wat moet ik doen?

Til de machine op en controleer of er takken of vuil rond de invoerborstels zijn gewikkeld. Verwijder de obstakels. Zorg ervoor dat de doppen goed zijn bevestigd.

Waar vind ik technische ondersteuning en garantie?

Voor vragen of problemen kunt u contact opnemen met de klantenservice via [e-mail] of bezoek www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING S13-001A Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

V VEN DER®

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op.

Neem contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

GEVAAR!

- Bij het gebruik van apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees deze gebruiksaanwijzing en veiligheidsinstructies zorgvuldig door. Bewaar deze goed, zodat u de informatie altijd bij de hand hebt. Als u het apparaat aan andere personen overdraagt, overhandig dan deze gebruiksaanwijzing en veiligheidsinstructies. Wij aanvaarden geen aansprakelijkheid voor ongevallen of schade die worden veroorzaakt door het niet naleven van deze instructies en de veiligheidsinstructies.

Apparaat en verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikking!

ACCESSOIRE-INHOUD

• Veegmachine
• Bovenste duwstang •

Voederborstels (2x) •

Aansluitknop (2x) • Sÿportschijf

(2x) • Schroef (2x)

• Afvalcontainer
• Onderste duwstang

Moer met snelontgrendelingsfunctie (2x), dop

(2x)

Originele gebruiksaanwijzing

VEILIGHEIDSINSTRUCTIES

Waarschuwing: lees alle veiligheidsinstructies, bedieningsinstructies, illustraties en technische gegevens die bij dit apparaat zijn geleverd. Het niet opvolgen van de instructies kan ernstig letsel veroorzaken.

Bewaar de veiligheidsinformatie en -instructies voor de toekomst.

Let op: neem vóór de installatie en inbedrijfstelling de volgende instructies in acht: de gebruiksaanwijzing.

• Maak het apparaat nooit schoon met oplosmiddelen.
• Laat het apparaat niet onbeheerd achter.
• Bescherm het apparaat tegen toegang door kinderen.
• Bewaar het apparaat in een droge ruimte.

Gebruik een defect apparaat niet.

Gebruik het apparaat uitsluitend voor de werkzaamheden waarvoor het is ontworpen.

Gebruik uitsluitend originele accessoires en reserveonderdelen.

• Voor schade veroorzaakt door onjuiste reparaties en onjuiste behandeling. Wij kunnen geen aansprakelijkheid aanvaarden voor eventuele vervreemding van de toepassingsgebieden.

- Vervang defecte onderdelen onmiddellijk.

Zuig geen gloeiende of schadelijke voorwerpen op met de veger. Het verwijderen van gelvormige, vloeibare, brandbare en explosieve stoffen is niet toegestaan.

Na het verwijderen van metaal, glas of scherpe voorwerpen, moeten stevige werkhandschoenen worden gedragen bij het legen van de afvalcontainer.

PRODUCTPARAMETER

Model	S13-001A
Breedte van de veegmachine	650mm
Capaciteit van de afvalbak	20L
Aandrijftype	Handduw
Productgrootte	1110*650*1060mm (Maximale versnelling)
Netto gewicht	9,1kg

1. Bovenste duwstang
2. Onderste duwstang
3. Veegmachine
4. Wiel
5. Afvalcontainer
6. Voedende borstels
7. Moer met snelontgrendelingsfunctie
8. Dop
9. Steunschijf
10. Aansluitknop 11.Schroef

• Open de verpakking en haal het apparaat voorzichtig uit de verpakking. Verwijder het verpakkingsmateriaal en de verpakkings-/transportzekeringen (indien aanwezig).
• Controleer of de levering compleet is. Controleer

het apparaat en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

BEOOGD GEBRUIK

Het beoogde gebruik van de veger is het vegen van vlakke en droge oppervlakken zoals opritten, terrassen, enz.

De machine mag alleen worden gebruikt waarvoor deze bedoeld is.

Dit apparaat is niet ontworpen voor commercieel of industrieel gebruik.

PRODUCTASSEMBLAGE

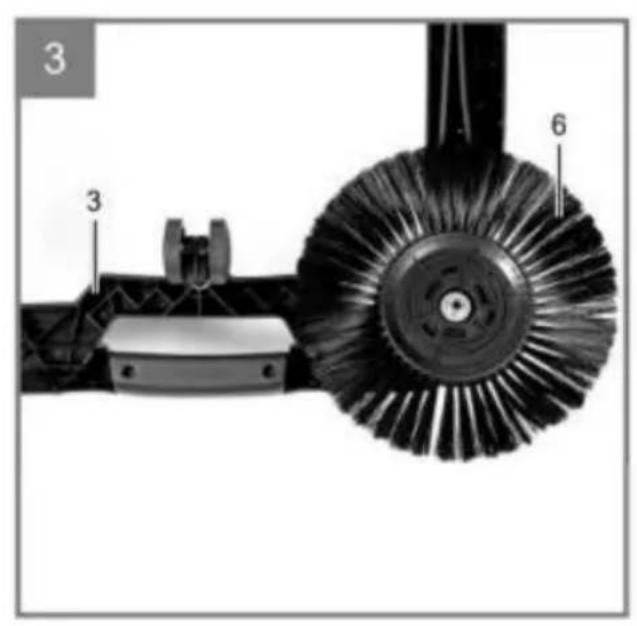

Installatie van toevoerborstels (Figuur 3-6)

Plaats de toevoerborstel op de veger. Bevestig

vervolgens de toevoerborstel met de dop.

Let op de letters op de dop. Draai de dop in de richting

van pijlpunt.

Herhaal de procedure aan de andere kant. Om de

Om de toevoerborstels te demonteren, draait u de dop in de aangegeven richting, verwijdert u de dop en de toevoerborstel.

MONTAGE VAN DUWSTANGEN (FIGUUR 7-10)

Monteer de onderste en bovenste duwstang zoals afgebeeld in Figuur 7 tot en met 10. De hoogte van de duwstang kan worden aangepast door het tweede montagegat te selecteren.

WERKING

Door de veegmachine te duwen, worden de invoerborstels en de veegborstel via de riemaandrijving rondgedraaid. De roterende invoerborstels vegen het vuil naar het midden. Dit wordt door de veegborstel verzameld en naar de afvalcontainer getransporteerd.

HET LEGEN VAN DE AFVALCONTAINER (FIGUUR 11)

Waarschuwing! Stof kan schadelijk zijn voor de gezondheid. Draag een stofmasker!

Verwijder de afvalbak uit het apparaat zoals weergegeven in Afbeelding 11. Maak de afvalverzamelaar leeg en plaats hem terug in het apparaat.

PARKEERPOSITIE (FIGUUR 8, 12, 13)

Het apparaat kan worden opgevouwen voor ruimtebesparende opslag. Draai hiervoor de onderste moeren met snelontgrendelfunctie los tot de pennen (afbeelding 8) uit de fixatie springen en klap de duwstang uit (afbeelding 12). Als alternatief kunnen de bovenste moeren met snelontgrendelfunctie achteraf worden losgedraaid.

REINIGING EN ONDERHOUD

- Houd de afschermingen en ventilatieopeningen zo stof- en vuilvrij mogelijk.

Wij raden u aan het apparaat direct na elk gebruik schoon te maken. Reinig het apparaat regelmatig met een vochtige doek en wat zeep. Gebruik geen schoonmaakmiddelen of

oplosmiddelen; deze kunnen de kunststof onderdelen van het apparaat aantasten. Zorg ervoor dat er geen water in het apparaat kan komen.

OPSLAG

Bewaar het apparaat en de accessoires op een donkere, droge en vorstvrije plaats.

De optimale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

PROBLEMEN OPLOSSEN

Probleem	Mogelijke oorzaak	Oplossing
De rotatie van het geleidingswiel is niet flexibel en het duwen verloopt niet soepel.	Wanneer het duwen niet soepel verloopt, tilt u de machine op om te controleren of er kleine takken of ander vuil in het geleidewiel van het chassis vastzitten. Dit kan tot een onbuigzame rotatie leiden.	Verwijder het vuil rondom het geleidewiel.
De toevoerborstel is niet flexibel in rotatie en is moeilijk te duwen als je hem aanduwt.	Wanneer het moeilijk is om de machine vooruit te duwen, tilt u de machine op om te controleren of het chassis niet kan worden opgeveegd vanwege overmatige of grote takken en wikkelt u deze rond de invoerborstel.	Verwijder grote takken en ander afval dat niet kan worden opgeveegd.
Wanneer de machine wordt geduwd, glijden de wielen en draaien niet.	De ondergrond is vlak en glad, of er ligt water op de grond, waardoor de rollen onvoldoende wrijving hebben en wegglijden bij het duwen.	Het apparaat kan niet werken op oppervlakken die te glad zijn of watervlekken hebben.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11 hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEAST-WOOD

NSW2122 Australië Geïmporteerd

naar de VS: San ven Technology Ltd. Suite 250, 9166 Ana-heim Place, Rancho Cucamonga, CA91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

Technische ondersteuning en e-
