Tipo di prodotto	Spazzatrice manuale
Marca	Vevor
Modello	S13-001A
Larghezza di lavoro	650 mm
Capacità del contenitore	20 L
Tipo di azionamento	Spinta a mano
Dimensioni (L x P x A)	1110 x 650 x 1060 mm
Peso netto	9,1 kg
Spazzole di alimentazione	2 pezzi
Spazzola di spazzamento	1 pezzo (integrata)
Pieghevole per conservazione	Sì, con dadi a sgancio rapido
Uso consigliato	Superfici piane e asciutte (viali, cortili)
Accessori inclusi	Barre di spinta (superiore e inferiore), spazzole di alimentazione (2x), pulsanti di connessione (2x), dischi di supporto (2x), viti (2x), dadi a sgancio rapido (2x), cappucci (2x), istruzioni per l'uso
Sicurezza	Non raccogliere oggetti incandescenti o pericolosi; indossare guanti per svuotare il contenitore
Pulizia	Panno umido con sapone neutro; non utilizzare solventi
Conservazione	Luogo buio, asciutto e al riparo dal gelo; 5-30 °C
Assistenza tecnica	www.vevor.com/support
Produttore	Shanghaimuxinmuyeyouxiangongsi, Shuangchenglu 803nong11 hao1602A-1609shi, baoshanqu, shanghai 200000 CN
Importatore (Australia)	SIHAO PTY LTD, 1 ROKEVA STREET, EAST-WOOD NSW2122, Australia
Importatore (UE)	YH CONSULTING LIMITÉE, Mainzer Landstr.69, 60329 Francoforte sul Meno, Germania

Domande frequenti - S13-001A Vevor

Come assemblare la spazzatrice S13-001A?

Inserire le spazzole di alimentazione e fissarle con i cappucci ruotando nel senso della freccia. Montare le barre di spinta inferiore e superiore allineando i fori. L'altezza può essere regolata utilizzando il secondo foro di montaggio.

Come regolare l'altezza della barra di spinta?

La barra di spinta può essere regolata su due altezze: utilizzare il primo foro per la posizione bassa e il secondo foro per la posizione alta. Allentare i dadi a sgancio rapido, riposizionare la barra e serrare.

Come svuotare il contenitore per rifiuti?

Rimuovere il contenitore per rifiuti dall'apparecchio come indicato nella figura 11 del manuale. Indossare una maschera antipolvere e guanti. Svuotare il contenitore e reinserirlo nell'apparecchio.

Quali superfici possono essere spazzate con questo apparecchio?

L'apparecchio è progettato per spazzare superfici piane e asciutte come viali, cortili, ecc. Non deve essere utilizzato su superfici troppo lisce, bagnate, o per oggetti incandescenti, pericolosi o liquidi.

Come piegare la spazzatrice per la conservazione?

Allentare i dadi inferiori a sgancio rapido fino a quando i perni escono dal supporto, quindi ripiegare la barra di spinta. È possibile allentare anche i dadi superiori per una piegatura più compatta.

Cosa fare se le ruote slittano e non girano?

Le ruote possono slittare su un pavimento molto liscio o umido. Utilizzare l'apparecchio solo su superfici asciutte con buon attrito. Evitare pavimenti piastrellati bagnati.

Come mantenere la spazzatrice?

Pulire l'apparecchio dopo ogni utilizzo con un panno umido e sapone neutro. Non utilizzare solventi o detergenti aggressivi. Assicurarsi che nessuna acqua penetri all'interno. Conservare in un luogo asciutto e al riparo dal gelo (5-30 °C).

Quali sono le precauzioni di sicurezza importanti?

Leggere interamente il manuale prima dell'uso. Non lasciare l'apparecchio incustodito. Proteggerlo dall'accesso dei bambini. Non raccogliere oggetti incandescenti, vetro o metallo tagliente senza guanti. Indossare una maschera antipolvere durante lo svuotamento.

Le spazzole di alimentazione non girano liberamente, cosa fare?

Sollevare la macchina e verificare se rami o detriti sono avvolti attorno alle spazzole di alimentazione. Rimuovere gli ostacoli. Assicurarsi che i cappucci siano ben fissati.

Dove trovare l'assistenza tecnica e la garanzia?

Per domande o problemi, contattare il servizio clienti all'indirizzo [e-mail] o visitare www.vevor.com/support per l'assistenza tecnica e il certificato di garanzia elettronico.

MANUALE UTENTE S13-001A Vevor

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support

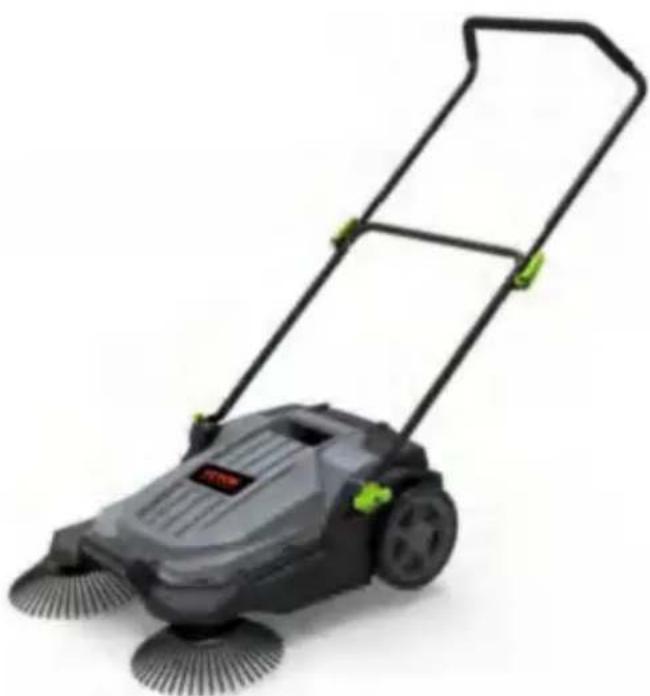

SPAZZATRICE

MANUALE D'USO

MODELLO: S13-001A

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati strumenti con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di strumenti da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

SWEEPER

MODELLO: S13-001A

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

[e-mail]

Questa è l'istruzione originale. Si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

PERICOLO!

- Quando si utilizza l'apparecchiatura, è necessario osservare alcune precauzioni di sicurezza per prevenire lesioni e danni. Si prega di leggere attentamente queste istruzioni per l'uso e le istruzioni di sicurezza. Conservarle con cura in modo che le informazioni siano sempre a portata di mano. Se si dovesse consegnare l'apparecchio ad altre persone, si prega di consegnare anche queste istruzioni per l'uso e le istruzioni di sicurezza. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dalla mancata osservanza di queste istruzioni e delle istruzioni di sicurezza.

Il dispositivo e il materiale di imballaggio non sono giocattoli per bambini! I bambini non devono giocare con buste di plastica, pellicole e piccole parti! C'è il rischio di ingestione e asfissia!

CONTENUTO ACCESSORIO

- Spazzatrice -

Barra di spinta superiore

- Spazzole di alimentazione (2x)

• Manopola di collegamento (2x)

- Disco di supporto (2x) •

Vite (2x)

- Contenitore per rifiuti

- Barra di spinta inferiore

- Dado con funzione di sgancio rapido (2x) • Tappo (2x)

• Istruzioni per l'uso originali

ISTRUZIONI DI SICUREZZA

Attenzione

Leggere tutte le istruzioni di sicurezza, le istruzioni operative, le illustrazioni e i dati tecnici forniti con questo dispositivo. La mancata osservanza delle istruzioni può causare gravi lesioni.

Informazioni di sicurezza e istruzioni per il futuro. • Attenzione:

prima dell'installazione e della messa in servizio, assicurarsi di osservare le istruzioni per l'uso.

• Non pulire mai l'apparecchio con solventi. • Non lasciare l'apparecchio incustodito.

• Proteggere dall'accesso da parte dei bambini.

• Conservare l'apparecchio in un luogo asciutto.

• Non utilizzare un dispositivo difettoso. - Utilizzare il dispositivo solo per il lavoro per il quale è stato progettato. - Utilizzare solo accessori e pezzi di ricambio originali.

Per danni causati da riparazioni improprie e da una manipolazione impropria o. Noi non può assumersi la responsabilità per eventuali alienazioni degli ambiti di applicazione.

- Sostituire immediatamente le parti difettose.

Non raccogliere oggetti luminosi o nocivi con la spazzatrice. non è consentita la rimozione di sostanze gelatinose, liquide, infiammabili ed esplosive.

Dopo aver rimosso oggetti metallici, di vetro o taglienti, è opportuno indossare guanti da lavoro resistenti. da indossare durante lo svuotamento del contenitore dei rifiuti.

PARAMETRO PRODOTTO

Modello	S13-001A
Larghezza della spazzatrice	650mm
Capacità del bidone della spazzatura	20 litri
Tipo di unità	Spinta a mano
Dimensioni del prodotto	1110*650*1060mm (massima marcia)
Peso netto	9,1 kg

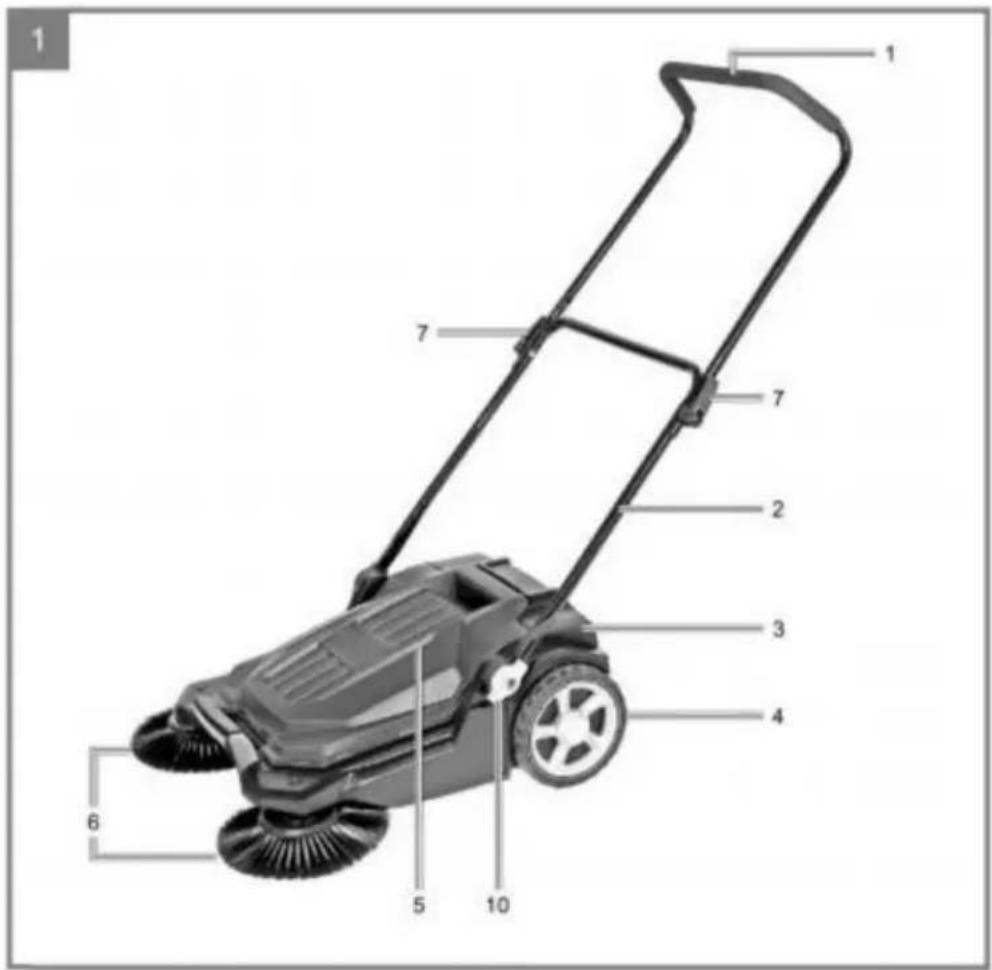

DESCRIZIONE DEL DISPOSITIVO

1. Barra di spinta superiore
2. Barra di spinta inferiore
3. Macchina spazzatrice
4. Ruota
5. Contenitore per rifiuti
6. Alimentazione delle spazzole
7. Dado con funzione di sgancio rapido
8. Cappello
9. Disco di supporto
10. Manopola di collegamento
11. Vite

• Aprire la confezione e rimuovere con attenzione il dispositivo dalla confezione. Rimuovere il materiale di imballaggio e i fusibili di imballaggio/trasporto (se disponibili).
• Controllare che la consegna sia completa. Controllare l'apparecchio e gli accessori per eventuali danni durante il trasporto.

Se possibile, conservare l'imballaggio fino alla fine del periodo di garanzia.

USO PREVISTO

L'uso previsto della spazzatrice è la spazzatura di superfici piane e asciutte come vialetti, cortili, ecc.

La macchina può essere utilizzata solo per lo scopo previsto.

Questo dispositivo non è progettato per uso commerciale o industriale.

ASSEMBLAGGIO DEL PRODOTTO

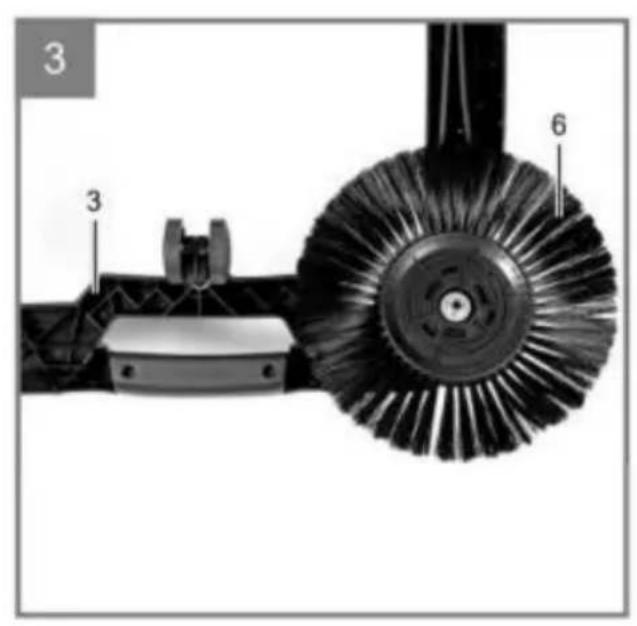

Installazione delle spazzole di alimentazione (Figura 3-6)

• Inserire la spazzola di alimentazione sulla spazzatrice.

• Quindi fissare la spazzola di alimentazione con il tappo.

Prestare attenzione alla scritta sul tappo. Girare il tappo nella direzione indicata dalla freccia.

• Ripetere la procedura sull'altro lato. • Per smontare le spazzole di alimentazione, ruotare il tappo nella direzione opposta, rimuovere il tappo e la spazzola di alimentazione.

MONTAGGIO DELLE BARRE DI SPINTA (FIGURA 7-10)

Montare la barra di spinta inferiore e superiore come mostrato nelle Figure da 7 a 10. L'altezza della barra di spinta può essere regolata selezionando il secondo foro di montaggio.

OPERAZIONE

Spingendo la spazzatrice, le spazzole di alimentazione e la spazzola di pulizia vengono ruotate tramite la trasmissione a cinghia. Le spazzole di alimentazione rotanti spazzano lo sporco al centro. Questo viene raccolto dalla spazzola di pulizia e trasportato al contenitore dei rifiuti.

SVUOTAMENTO DEL CONTENITORE DEI RIFIUTI (FIGURA 11)

Attenzione! Le polveri possono essere pericolose per la salute. Indossare una maschera antipolvere!

Rimuovere il contenitore dei rifiuti dall'apparecchio come mostrato nella Figura 11. Svuotare e reinserire il connettore del contenitore dei rifiuti nel dispositivo.

POSIZIONE DI PARCHEGGIO (FIGURA 8,12,13)

Il dispositivo può essere ripiegato per risparmiare spazio. Per farlo, allentare i dadi inferiori con funzione di sgancio rapido finché i perni (figura 8) non fuoriescono dal fissaggio e dispiegano la barra di spinta (figura 12). In alternativa, i dadi superiori con funzione di sgancio rapido possono essere allentati in seguito.

PULIZIA E MANUTENZIONE

• Mantenere le protezioni e le prese d'aria il più possibile prive di polvere e sporcizia. Si consiglia di pulire l'apparecchio immediatamente dopo ogni utilizzo. Pulire l'apparecchio regolarmente con un panno umido e un po' di sapone. Non utilizzare detergenti o solventi; potrebbero attaccare le parti in plastica dell'apparecchio. Assicurarsi che non possa entrare acqua all'interno dell'apparecchio.

MAGAZZINAGGIO

Conservare l'apparecchio e i suoi accessori in un luogo buio, asciutto e al riparo dal gelo. La temperatura di conservazione ottimale è compresa tra 5 e 30°C. Conservare l'elettroutensile nella confezione originale.

RISOLUZIONE DEI PROBLEMI

Guaio	Possibile causa	Soluzione
La rotazione della ruota di guida non è flessibile e la spinta non è fluida.	Se la spinta non è fluida, sollevare la macchina per controllare che sulla ruota di guida del telaio non siano rimasti impigliati piccoli rami o detriti, che potrebbero causare rigidità nella rotazione.	Rimuovere i detriti attorno alla ruota guida.
La spazzola di alimentazione non è flessibile nella rotazione ed è difficile da spingere quando viene	Se risulta difficile spingere in avanti, sollevare la macchina per verificare che il telaio non venga spazzato via da detriti eccessivi o rami di grandi dimensioni e avvolgerli attorno alla spazzola di alimentazione.	Rimuovere i rami più grandi e i detriti che non possono essere spazzati via.
Quando la macchina viene spinta, le ruote slittano e non girano.	Il terreno è piatto e liscio oppure c'è acqua sul terreno, il che provoca un attrito insufficiente dei rulli e lo slittamento durante la spinta.	La macchina non può funzionare su superfici troppo lisce o che presentano macchie d'acqua.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11 hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Supporto tecnico e certificato di garanzia
