Produkttyp	Handkehrmaschine
Marke	Vevor
Modell	S13-001A
Arbeitsbreite	650 mm
Behälterkapazität	20 L
Antriebsart	Handschub
Abmessungen (L x B x H)	1110 x 650 x 1060 mm
Nettogewicht	9,1 kg
Einzugbürsten	2 Stück
Kehrbürste	1 Stück (integriert)
Klappbar für Lagerung	Ja, mit Schnellspannmuttern
Empfohlene Verwendung	Ebene, trockene Oberflächen (Wege, Höfe)
Enthaltenes Zubehör	Schubstangen (obere und untere), Einzugbürsten (2x), Verbindungsknöpfe (2x), Stützscheiben (2x), Schrauben (2x), Schnellspannmuttern (2x), Kappen (2x), Bedienungsanleitung
Sicherheit	Keine glühenden oder gefährlichen Gegenstände aufnehmen; Handschuhe beim Leeren des Behälters tragen
Reinigung	Feuchtes Tuch mit milder Seife; keine Lösungsmittel verwenden
Lagerung	Dunkler, trockener, frostfreier Ort; 5 bis 30 °C
Technischer Support	www.vevor.com/support
Hersteller	Shanghaimuxinmuyeyouxiangongsi, Shuangchenglu 803nong11 hao1602A-1609shi, baoshanqu, shanghai 200000 CN
Importeur (Australien)	SIHAO PTY LTD, 1 ROKEVA STREET, EAST-WOOD NSW2122, Australien
Importeur (EU)	YH CONSULTING LIMITED, Mainzer Landstr.69, 60329 Frankfurt am Main, Deutschland

Häufig gestellte Fragen - S13-001A Vevor

Wie montiere ich die Kehrmaschine S13-001A?

Setzen Sie die Einzugbürsten ein und befestigen Sie sie mit den Kappen, indem Sie sie in Pfeilrichtung drehen. Montieren Sie die untere und obere Schubstange, indem Sie die Löcher ausrichten. Die Höhe kann durch Verwendung des zweiten Montagelochs eingestellt werden.

Wie stelle ich die Höhe der Schubstange ein?

Die Schubstange kann auf zwei Höhen eingestellt werden: Verwenden Sie das erste Loch für die untere Position und das zweite Loch für die obere Position. Lösen Sie die Schnellspannmuttern, positionieren Sie die Stange neu und ziehen Sie sie wieder fest.

Wie leere ich den Abfallbehälter?

Entnehmen Sie den Abfallbehälter aus dem Gerät, wie in Abbildung 11 der Anleitung gezeigt. Tragen Sie eine Staubmaske und Handschuhe. Leeren Sie den Behälter und setzen Sie ihn wieder in das Gerät ein.

Welche Oberflächen können mit diesem Gerät gekehrt werden?

Das Gerät ist zum Kehren von ebenen, trockenen Oberflächen wie Wegen, Terrassen usw. konzipiert. Es darf nicht auf zu glatten, nassen Oberflächen oder für glühende, gefährliche Gegenstände oder Flüssigkeiten verwendet werden.

Wie klappe ich die Kehrmaschine zur Lagerung zusammen?

Lösen Sie die unteren Schnellspannmuttern, bis die Stifte aus der Halterung austreten, und klappen Sie dann die Schubstange um. Sie können auch die oberen Muttern lösen, um ein kompakteres Zusammenklappen zu erreichen.

Was tun, wenn die Räder rutschen und sich nicht drehen?

Die Räder können auf sehr glattem oder nassem Boden rutschen. Verwenden Sie das Gerät nur auf trockenen Oberflächen mit guter Reibung. Vermeiden Sie nasse Fliesenböden.

Wie pflege ich die Kehrmaschine?

Reinigen Sie das Gerät nach jedem Gebrauch mit einem feuchten Tuch und milder Seife. Verwenden Sie keine Lösungsmittel oder aggressive Reinigungsmittel. Stellen Sie sicher, dass kein Wasser ins Innere eindringt. Lagern Sie es an einem trockenen, frostfreien Ort (5-30°C).

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Lesen Sie die Bedienungsanleitung vor der Verwendung vollständig durch. Lassen Sie das Gerät nicht unbeaufsichtigt. Schützen Sie es vor dem Zugriff von Kindern. Nehmen Sie keine glühenden Gegenstände, Glas oder scharfes Metall ohne Handschuhe auf. Tragen Sie beim Entleeren eine Staubmaske.

Die Einzugbürsten drehen sich nicht frei, was tun?

Heben Sie die Maschine an und überprüfen Sie, ob Zweige oder Schmutz um die Einzugbürsten gewickelt sind. Entfernen Sie die Hindernisse. Stellen Sie sicher, dass die Kappen fest sitzen.

Wo finde ich technischen Support und Garantie?

Bei Fragen oder Problemen wenden Sie sich an den Kundendienst unter [e-mail] oder besuchen Sie www.vevor.com/support für technischen Support und das elektronische Garantiezertifikat.

BEDIENUNGSANLEITUNG S13-001A Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

KEHRMASCHINE

BENUTZERHANDBUCH

MODELL:S13-001A

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht notwendigerweise, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

Topmarken erzielen können, und bedeuten nicht notwendigerweise, dass sie alle von uns angebotenen

Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns

sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

UND RVER®

H AUCHTOUGA LF PRI DAS

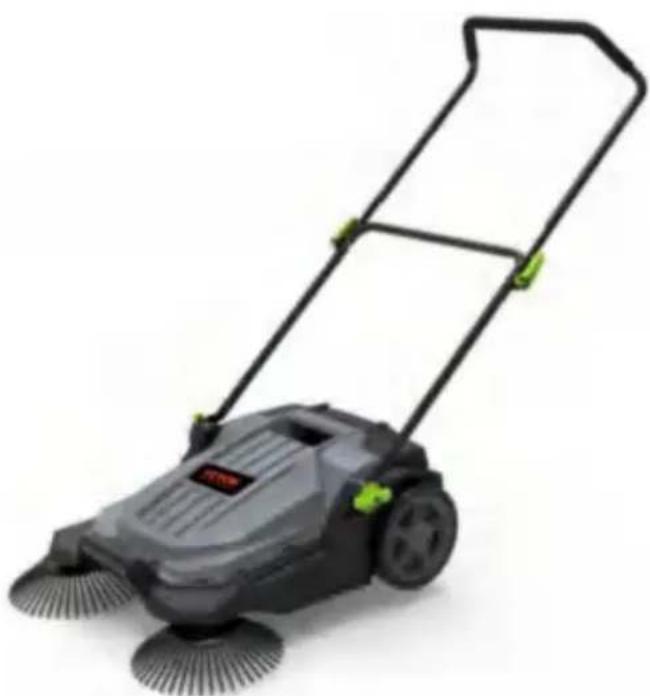

SWEEPER

MODELL:S13-001A

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung? Kontakt:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

GEFAHR!

- Beim Umgang mit Geräten sind einige Sicherheitsvorkehrungen zu beachten, um Verletzungen und Schäden zu vermeiden. Lesen Sie diese Bedienungsanleitung und Sicherheitshinweise bitte sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen stets zur Verfügung stehen. Sollten Sie das Gerät an andere Personen weitergeben, geben Sie auch diese Bedienungsanleitung und Sicherheitshinweise mit. Für Unfälle oder Schäden, die durch Nichtbeachtung dieser Anleitung und der Sicherheitshinweise entstehen, übernehmen wir keine Haftung.

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Plastiktüten, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

ZUBEHÖRINHALT

• Kehrmaschine
• Oberer Schubbügel

Zuführbürsten (2x)

Verbindungsknopf (2x)

Stützscheibe (2x)

Schraube (2x)

• Abfallbehälter
• Untere Schubstange

Mutter mit Schnellspannfunktion (2x) • Kappe (2x)

• Originalbetriebsanleitung

SICHERHEITSHINWEISE

Warnung

Lesen Sie alle Sicherheitshinweise, Bedienungsanweisungen, Abbildungen und technischen Daten, die diesem Gerät beiliegen. Die Nichtbeachtung der Anweisungen kann zu schweren Verletzungen führen.

Sicherheitshinweise und Anweisungen für die Zukunft.

Achtung: Vor der Installation und Inbetriebnahme unbedingt die Gebrauchsanweisung beachten.

- Reinigen Sie das Gerät niemals mit Lösungsmitteln.

- Lassen Sie das Gerät nicht unbeaufsichtigt.

• Vor dem Zugriff durch Kinder schützen.

Lagern Sie das Gerät in einem trockenen Raum.

- Betreiben Sie ein defektes Gerät nicht.

- Benutzen Sie das Gerät ausschließlich für die Arbeiten, für die es vorgesehen ist.

- Verwenden Sie nur Originalzubehör und Ersatzteile.

Für Schäden, die durch unsachgemäße Reparaturen und unsachgemäße Handhabung oder eine Entfremdung der Einsatzgebiete entstehen, kann keine Haftung übernommen werden.

- Ersetzen Sie defekte Teile umgehend.

Keine glühenden oder gefährlichen Gegenstände mit der Kehrmaschine aufsaugen. Die Entnahme gelförmiger, flüssiger, brennbarer und explosiver Stoffe ist nicht zulässig.

Nach dem Entfernen von Metall, Glas oder scharfen Gegenständen sollten feste Arbeitshandschuhe getragen werden. Beim Entleeren des Abfallbehälters ist eine Schutzmaske zu tragen.

PRODUKTPARAMETER

Modell	S13-001A
Kehrbreite	650 mm
Kapazität des Mülleimers	20L
Laufwerkstyp	Hand drücken
Produktgröße	1110*650*1060mm (Maximaler Gang)
Nettogewicht	9,1 kg

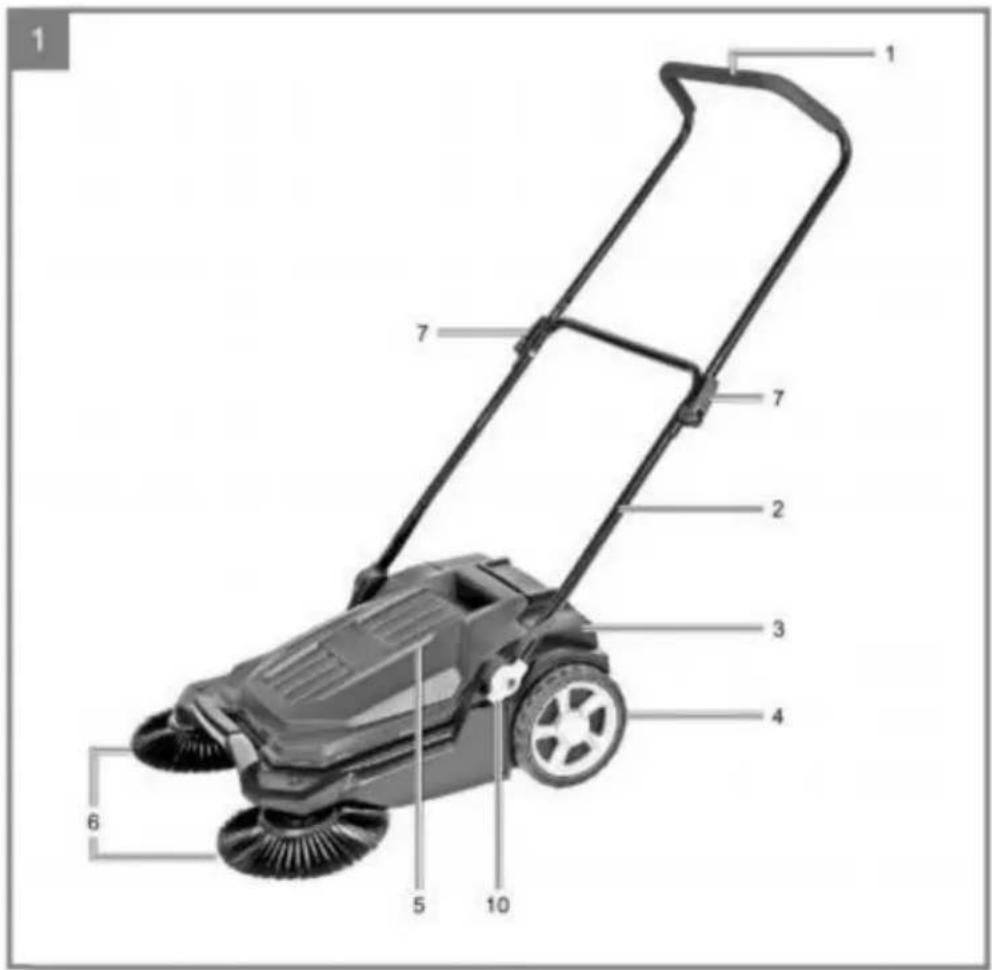

GERÄTEBESCHREIBUNG

1. Obere Schubstange
2. Untere Schubstange
3. Kehrmaschine
4. Rad
5. Abfallbehälter
6. Fütterungsbürsten
7. Mutter mit Schnellspannfunktion
8. Kappe
9. Stützscheibe
10. Anschlussknopf 11. Schraube

• Öffnen Sie die Verpackung und entnehmen Sie das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/Transportsicherungen (sofern vorhanden).
• Prüfen Sie die Lieferung auf Vollständigkeit. • Prüfen Sie

Gerät und Zubehör auf Transportschäden.

• Bewahren Sie die Verpackung möglichst bis zum Ende der Garantiezeit auf.

VERWENDUNGSZWECK

Der bestimmungsgemäße Gebrauch der Kehrmaschine ist das Kehren ebener und trockener Flächen wie beispielsweise Einfahrten, Terrassen usw.

Die Maschine darf nur bestimmungsgemäß verwendet werden.

Dieses Gerät ist nicht für den gewerblichen oder industriellen Einsatz bestimmt.

PRODUKTMONTAGE

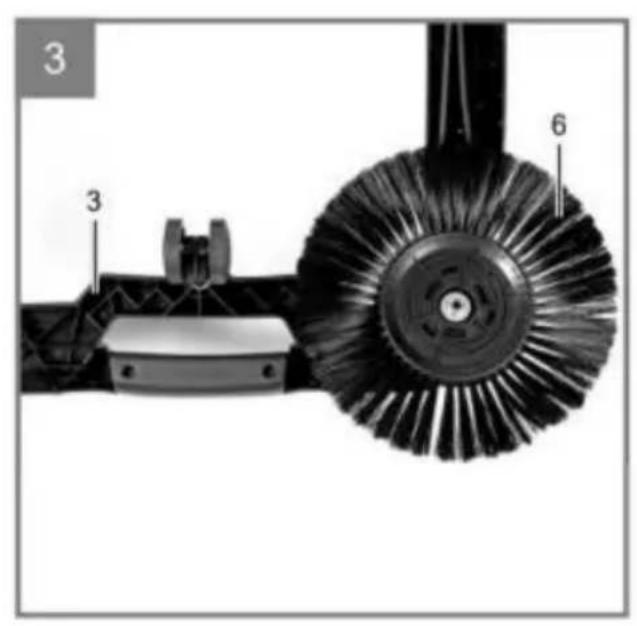

Montage der Förderbürsten (Abbildung 3-6)

• Stecken Sie die Transportbürste auf die Kehrmaschine. - Befestigen Sie anschließend die Transportbürste mit der Kappe.

Achten Sie auf die Beschriftung auf der Kappe. Drehen Sie die Kappe in Richtung der Pfeilspitze.

- Wiederholen Sie den Vorgang auf der anderen Seite. • Um die

Förderbürsten zu demontieren, drehen Sie die Kappe in die Richtung und entfernen Sie die Kappe und die Förderbürste.

MONTAGE DER SCHIEBEBÜGEL (ABBILDUNG 7-10)

Montieren Sie die untere und obere Schubstange wie in den Abbildungen 7 bis 10 gezeigt. Durch Auswahl des zweiten Befestigungslochs kann die Höhe der Schubstange angepasst werden.

BETRIEB

Durch das Schieben der Kehrmaschine werden über den Riemenantrieb die Förderbürsten und die Kehrbürste in Rotation versetzt. Die rotierenden Förderbürsten kehren den Schmutz zur Mitte zurück. Dieser wird von der Kehrbürste aufgenommen und in den Kehrgutbehälter befördert.

LEEREN DES ABFALLBEHÄLTERS (ABBILDUNG 11)

Achtung! Stäube können gesundheitsschädlich sein. Staubmaske tragen!

Entfernen Sie den Abfallbehälter aus dem Gerät, wie in Abbildung 11 gezeigt.

Entleeren Sie den Abfallsammler-Anschluss und setzen Sie ihn wieder in das Gerät ein.

PARKPLATZ (ABBILDUNG 8,12,13)

Zur platzsparenden Lagerung kann das Gerät zusammengeklappt werden. Hierzu werden die unteren Muttern mit Schnellspannfunktion gelöst, bis die Bolzen (Bild 8) aus der Fixierung springen und der Schiebebügel ausgeklappt wird (Bild 12). Alternativ können auch nachträglich die oberen Muttern mit Schnellspannfunktion gelöst werden.

REINIGUNG UND WARTUNG

- Halten Sie Schutzvorrichtungen und Lüftungsschlitze möglichst staub- und schmutzfrei.

• Wir empfehlen Ihnen, das Gerät unmittelbar nach jedem Gebrauch zu reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Seife.

Verwenden Sie keine Reinigungs- oder Lösungsmittel, da diese die Kunststoffteile des Gerätes angreifen könnten. Stellen Sie sicher, dass kein Wasser in das Geräteinnere eindringen kann.

LAGERUNG

Lagern Sie das Gerät und das Zubehör an einem dunklen, trockenen und frostfreien Ort.

Die optimale Lagertemperatur liegt zwischen 5 und 30° C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

FEHLERBEHEBUNG

Problem	Mögliche Ursache	Lösung
Die Drehung des Führungsrads ist nicht flexibel und das Schieben erfolgt nicht reibungslos.	Wenn das Schieben nicht reibungslos vonstatten geht, heben Sie die Maschine an, um zu prüfen, ob sich am Führungsrad des Fahrgestells kleine Äste oder Fremdkörper verfangen haben, da dies zu einer unflexiblen Drehung führen kann.	Entfernen Sie den Schmutz rund um das Führungsrad.
Die Fütterungsbürste ist in der Drehung nicht flexibel und lässt sich beim Schieben nur schwer vorschieben.	Wenn sich die Maschine nur schwer vorwärts schieben lässt, heben Sie die Maschine an, um zu prüfen, ob das Fahrgestell aufgrund zu vieler oder großer Zweige nicht hochgefegt werden kann, und wickeln Sie diese um die Zuführbürste.	Entfernen Sie große Äste und Abfälle, die nicht zusammengefegt werden können.
Beim Schieben der Maschine gleiten die Räder und drehen sich nicht.	Der Untergrund ist eben und glatt oder es befindet sich Wasser auf dem Boden, welches zu ungenügender Reibung der Rollen und zum Verrutschen beim Schieben führt.	Auf zu glatten Oberflächen oder Oberflächen mit Wasserflecken kann die Maschine nicht arbeiten.

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11 hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEAST-WOOD NSW2122 Australien Importiert nach USA:

San ven Technology Ltd. Suite 250, 9166 Ana-heim Place, Rancho Cucamonga, CA91730

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK REP

YH CONSULTING LIMITED.

In China hergestellt
