SSX120 - IJsmachine Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	SSX120
Producttype	Automatische ijsmachine
Gebruik	Professioneel en commercieel (horeca, hotels)
Geschatte afmetingen (B x D x H)	500 x 400 x 700 mm
Geschat gewicht	35 kg
Elektrische voeding	220-240 V, 50 Hz, enkelfasig
Vermogen	Ongeveer 1.000 W
IJsproductie	Tot 120 kg per 24 uur
IJssoort	IJsblokjes in kubusvorm
Capaciteit van het opvangbak	Ongeveer 20 kg
Koelmiddel	R290 (ontvlambaar) of vergelijkbaar
Display	Digitale buis met 4 knoppen
Hoofdfuncties	Automatische ijsproductie, automatische stop wanneer de bak vol is, timer, instelling van ijsdikte, zelftest (codes E1, E2)
Wateraansluiting	Toevoer van drinkwater (druk 0,13-0,55 MPa), afvoer door zwaartekracht of pomp
Onderhoud en reiniging	Regelmatige reiniging van de condensor (om de 3 maanden), de waterpomp (elke maand), de ijsroosters (om de 2 maanden) en het watercircuit (elke 7-15 dagen met citroenzuur)
Veiligheid	Aarding verplicht, lekbeveiliging, automatische stop bij volle bak, herstartvertraging van 3 min, rusttijd compressor 24 u voor eerste gebruik
Onderdelen en repareerbaarheid	Beschikbare onderdelen: waterpomp, elektromagneetventiel, sensoren, moederbord, condensor, ventilator, etc. Onderhoud door gekwalificeerd personeel aanbevolen
Installatievoorwaarden	Binnen, vlakke vloer, uit de zon en warmte, omgevingstemperatuur 10-32 °C, max hoogte 2000 m

Veelgestelde vragen - SSX120 Vevor

Hoe lang moet u wachten voor het eerste gebruik?

Na het uitpakken laat u de machine 24 uur rusten zodat de compressorolie stabiliseert. Sluit vervolgens aan op een geschikt stopcontact.

Hoe stel ik de dikte van de ijsblokjes in?

Houd de + knop 3 seconden ingedrukt om de instelmodus te openen. Gebruik de + en - knoppen om de productietijd aan te passen (van -7 tot +15 minuten). Hoe langer de tijd, hoe dikker de ijsblokjes.

Waarom stopt de machine en geeft deze code E1 of E2 weer?

Code E1 duidt op een defecte omgevingstemperatuursensor; E2 duidt op een defecte retourluchttemperatuursensor. Neem contact op met de klantenservice om de sensoren te vervangen.

Wat te doen als de machine geen ijs produceert?

Controleer de stroomvoorziening en watertoevoer, de stand van de bakdeflector (moet sluiten) en het waterniveau. Raadpleeg de foutentabel in de handleiding.

Hoe de machine reinigen?

Haal de stekker uit het stopcontact. Reinig de condensor met een zachte borstel, de waterpomp elke maand en de ijsroosters om de 2 maanden. Gebruik een mengsel van water en citroenzuur om het watercircuit te ontkalken.

Welke waterdruk is nodig?

De waterdruk moet tussen 0,13 en 0,55 MPa liggen. Indien te hoog, installeer een drukregelaar.

Kan de machine buiten worden gebruikt?

Nee, de machine is alleen ontworpen voor binnengebruik. Blootstelling aan regen of vocht kan een elektrische schok of kortsluiting veroorzaken.

Hoe de ijsqualiteit onderhouden?

Gebruik gefilterd drinkwater om kalkaanslag en onzuiverheden te voorkomen. Reinig de machine regelmatig en vervang indien aanwezig de waterfilters.

Wat te doen als de bak vol is maar de machine doorgaat?

Controleer of de deflector van de ijsbak automatisch kan sluiten. Indien geblokkeerd, verwijder de ijsblokjes zodat deze kan sluiten. De niveausensor activeert de stop.

Hoe de machine aftappen?

Tijdens gebruik, buiten de instelinterface, druk tweemaal snel op de - knop om gedwongen aftappen gedurende 60 seconden te starten. Zorg dat de afvoerslang correct is gepositioneerd.

GEBRUIKSAANWIJZING SSX120 Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Verbodsmerk	Waarschuwingsmarkering	Pas op voo vuur	Gevaarlijke spanning
Geeft een verboden handeling aan die dodelijk letsel of ernstige schade kan veroorzaken blessure	Geeft zaken aan die persoonlijk letsel of schade aan items kunne veroorzaken	Geeft aan dat de het gebruikte materiaal is een brandbaar materiaal, pas op voo vuur	Geeft een hoogspanning aan elektrische gevarenzone, pas op voor hoogspanning elektriciteit

Let op: zorg ervoor dat u deze handleiding op een plek bewaart waar gebruikers er altijd toegang toe hebben.

Voorzorgsmaatregelen voor veilige bediening.

Voorzichtigheid	Nadat u de goederen hebt ontvangen, moet u smeerolie van de compressor 24 uur laten bezi voordat u het apparaat kunt gebruiken. Anders k compressor gemakkelijk beschadigd raken.
	Gebruik de ijsmachine niet in de open lucht. A ijsmachine nat wordt door regen, kan dit lekkage elektrische schok veroorzaken.
	Plaats deze ijsmachine nooit op een natte plek omgeving waar hij wordt blootgesteld aan spatwa Schade aan de isolatie van de ijsmachine kan I of een elektrische schok veroorzaken.Spuit nooit water rechtstreeks op de ijsmachine. natte ijsmachine kan een elektrische schok of kortsluiting veroorzaken.
	Zorg ervoor dat er geen vluchtige of ontvlamb stoffen in de ijsmachine terechtkomen. Opslag v dergelijke stoffen kan een explosie of brand veroorzaken.
	De ijsmachine mag alleen worden geïnstalleerd o gekwalificeerde technici of onderhoudspersoneel. Z de ijsmachine installeren kan gas- of vloeistoflekk elektrische schokken of brand veroorzaken.
	Demonteer, repareer of wijzig de ijsmachine nooi dergelijk werk wordt uitgevoerd door ongekwalifice personeel, kan dit brand of persoonlijk letsel veroorzaken als gevolg van falen van de mach
	Aard de ijsmachine nooit via een gasleiding, waterleiding, telefoonlijn of bliksemafleider. Dit word onveilig beschouwd.
	Steek nooit metalen materialen zoals ijzeren penn draden in de ventilatieopeningen, doorvoergaten uitlaatpoorten voor luchtcirculatie in de tank. Dit leiden tot een elektrische schok of persoonlijk let gevolg van onbedoelde activering van bewegend onderdelen.
	Zorg ervoor dat de ijsmachine stevig op een st vloer staat. Als de vloer niet stevig genoeg is goed geplaatst is, kan dit schade veroorzaken de ijsmachine ondersteboven of omvalt.Zorg ervoor dat u de speciale voeding gebruikt het typeplaatje van deze ijsmachine staat aangege Het gebruik van een stopcontact kan brand veroorzaken.
	Zorg ervoor dat u de stekker goed in het stopsteekt nadat u het stof hebt verwijderd. Een stoffig stopcontact of een stopcontact dat nie is aangesloten, kan brand veroorzaken.
	Gebruik een geaard stopcontact om elektrische schokken te voorkomen. Mocht er onverhoopt ggeaard stopcontact aanwezig zijn, dan moet h aardingsapparaat door een gekwalificeerde technic worden gemonteerd. Het stopcontact moet na inst op een gemakkelijk bereikbare plaats worden gep
	Als er om welke reden dan ook een afwijker temperatuur of alarm in de doos wordt gedetect moet u de inhoud van de doos onmiddellijk na veilige plaats overbrengen om verlies te voorkon
	Dit apparaat bevat brandbare materialen en moet gekwalificeerd personeel en instanties worden afgevoerd en gerecycled.
	Gebruik geen mechanische apparatuur of ander middelen om het ontdooien te versnellen proces, behalve zoals aanbevolen door de fabrik
	Beschadig het koelcircuit niet.
	Met uitzondering van het door de fabrikant aanbe type, mag het apparaat niet worden gebruikt in opslagruimte voor levensmiddelen van het apparaGebruik de nieuwe slangassemblage die bij he apparaat is geleverd. De oude slangassemblage niet opnieuw worden gebruikt.
	Gebruik deze ijsmachine op een veilige plaats wa u met giftige, gevaarlijke of radioactieve stoffen v Onjuist gebruik kan schadelijk zijn voor uw gezoren het milieu.
	Het afvoeren van de ijsmachine moet door een persoon worden gedaan. Gooi de ijsmachine no zomaar weg. Dit kan ertoe leiden dat het kind ijsmachine vastloopt.
	Er bevinden zich geen obstakels rondom het app of in de ingebouwde structuur, waardoor de ven open blijft.
	Haal de stekker uit het stopcontact voordat u ijsmachine reinigt, onderhoudt of inspecteert. Zo voorkomt u elektrische schokken of persoonlijk le
	Sommige modellen gebruiken ontvlambare koelmiddelen en ontvlambare schuimmiddelen. Pas voor brand (het product is voorzien van een "p voor brand-markering). Wanneer er een afwijking aan het product optreedt, moet dit wo gerepareerd door gekwalificeerd personeel en instanties.
	Dit apparaat bevat een brandbaar blaasmiddel, cyclopentaan , dat door gekwalificeerd personeel instellingen moet worden afgevoerd en gerecycle
	Kinderen moeten onder toezicht staan om te voorkomen dat ze met de machine spelen.
	Trek de stekker uit het stopcontact als de ijsma defect raakt. Aanhoudende abnormale werking k leiden tot een elektrische schok of brand.

Elektrische veiligheid is belangrijk.

1. De werkspanning van de ijsblokjesmachine moet overeenkomen met die van het bekende merk. Als de spanning hier niet tussen zit, koop dan een spanningsregelaar van meer dan 1000 W.
2. Zorg ervoor dat de aarddraad goed is aangesloten en geaard. De aarddraad mag niet worden aangesloten op de waterleiding of gasleiding.
3. Om de compressor te beschermen, mag u de ijsmachine niet opnieuw starten binnen 10 minuten nadat deze is uitgeschakeld.
4. Sluit geen andere elektrische apparaten aan op hetzelfde stopcontact.
5. Indien het netsnoer beschadigd is, dient u dit te laten vervangen door de fabrikant, een door de fabrikant aangewezen persoon of een gekwalificeerde vakman om gevaar te voorkomen.
6. Het elektrische besturingssysteem heeft een spanning van meer dan 36V. Maak het apparaat niet open en raak het niet aan tijdens gebruik. Als u het moet repareren, neem dan contact op met de fabrikant of laat gekwalificeerd technisch personeel repareren.

WAARSCHUWING: Gebruik de ijsmachine niet wanneer er een gaslek is in de ruimte waar de ijsmachine zich bevindt. Omdat de vonk die ontstaat door het openen en sluiten van de stekker of de temperatuurregelaar brand kan veroorzaken, moet de luchttoevoer worden afgesloten en het raam worden geopend om luchtcirculatie mogelijk te maken.

Installatievoorzorgsmaatregelen

Vereisten voor de behandelings- en verplaatsingsomstandigheden:

Tijdens het transport moet de kast zo recht mogelijk worden gehouden; de helling mag niet groter zijn dan 45°. Niet omkeren en horizontaal leggen.

Om de ijsmachine goed te laten werken en de beste prestaties te verkrijgen, plaatst u de ijsmachine onder de volgende omstandigheden:

1. Stevige en vlakke ondergrond

Plaats de ijsmachine op een stevige, vlakke ondergrond om overmatige trillingen en lawaai te voorkomen.

2. Verwijderd houden van de warmtebron

Plaats de ijsmachine niet in de buurt van hete apparatuur, zoals gasfornuizen of kooktoestellen. Het verwarmen van de ijsmachine kan de koelcapaciteit verminderen.

3. Vermijd direct zonlicht

Als de ijsmachine in direct zonlicht wordt geïnstalleerd, kan dit abnormale werking veroorzaken en de levensduur van de ijsmachine verkorten.

4. Droog gebied

Plaats de ijsmachine niet in een natte ruimte, bijvoorbeeld in de buurt van een kraan of gootsteen.

Wees voorzichtig	Nadat u de goederen hebt ontvangen, moet u smeerolie van de compressor 24 uur laten bezin voordat u het apparaat kunt gebruiken. Anders ka compressor gemakkelijk beschadigd raken.
	Als de ijsmachine in een natte ruimte wordt gepl moet er een hoofdschakelaar worden geïnstalleerd moet de ijsmachine geaard zijn. Installeer de hoofdschakelaar op het elektriciteitsnet. Raadpleeg meer informatie de verkoper van de ijsmachine oelektricien.
Voorzichtigheid
	Gebruik altijd een geaarde stekker en aard de ijsn om elektrische schokken bij een lekkage te voorko
	Het vervangen van een aardingsklem door een waterleiding biedt in veel situaties geen afdoendo aardingsbeveiliging, omdat in de loodgieterssector v kunststofleidingen worden gebruikt.
	Sluit de ijsmachine nooit aan op een gasleiding. D gevaarlijk.
	Sluit de aarding van de ijsmachine nooit aan via telefoonlijn of bliksemafleider. Als de bliksem inslak ontstaat er namelijk een grote stroomsterkte, waar deze aarding zeer gevaarlijk is.

1. Er valt niets in de ijsmachine.
2. Installatie- en bedieningsinstructies worden meegeleverd met waarschuwende opmerkingen met betrekking tot het hanteren, verplaatsen en gebruiken van de ijsmachine om schade aan de koelmiddelleidingen of

waardoor het risico op lekkage toeneemt.

1. In de installatie- en bedieningsinstructies moet worden aangegeven dat:

Componentonderdelen moeten worden vervangen door soortgelijke

componenten en dat

Onderhoud dient te worden uitgevoerd door door de fabriek geautoriseerd onderhoudspersoneel, om het risico op mogelijke ontsteking als gevolg van onjuiste onderdelen of onjuist onderhoud tot een minimum te beperken.

1. In de installatie-instructies moet worden aangegeven dat de ijsmachine moet worden

geïnstalleerd volgens de veiligheidsnorm voor koelsystemen, ASHRAE 15. Bovendien moeten de instructies aangeven dat ijsmachines niet mogen worden geïnstalleerd in gangen of hallen van openbare ruimtes

systemen, ASHRAE 15. Bovendien moeten de instructies aangeven dat ijsmachines niet mogen worden geïnstalleerd in gangen of hallen van openbare ruimtes.

Omgevingsomstandigheden:

Deze apparatuur is ontworpen in overeenstemming met de volgende voorwaarden:

Deze apparatuur is ontworpen in overeenstemming met de volgende voorwaarden:

1. De hoogte is niet hoger dan 2000 meter.
2. De omgevingstemperatuur ligt tussen 10 °C en 32 °C.
3. De omgevingstemperatuur ligt tussen 10 °C en 32 °C.
4. Wanneer de temperatuur niet hoger is dan 31 °C, bedraagt de maximale relatieve vochtigheid 80%. De maximale relatieve vochtigheid neemt lineair af bij toenemende temperatuur.
5. De spanningsschommeling van de hoofdvoeding bedraagt niet meer dan ±10% van de nominale spanning.
6. In overeenstemming met het installatieniveau van de apparatuur (meer dan spanningsniveau) transiënte overspanning.

Dit apparaat wordt gebruikt voor soortgelijke doeleinden, zoals:

-- een keukenruimte in een winkel, kantoor of andere werkplek; -- zowel boeren als hotels, motels en woonomgevingen; -- familiehotelomgeving;

Horeca en soortgelijke toepassingen (niet in de detailhandel). Dit apparaat

is niet bedoeld voor algemeen huishoudelijk gebruik.

Correcte werking

Volg onderstaande regels bij het eerste gebruik en bij continu gebruik.

1. Sluit de ijsblokjesmachine aan op een speciaal stopcontact (de stroomvoorziening is van het bekende merk).
2. De ijsmachine moet langdurig draaien om de temperatuur in de ijs te stabiliseren en om het aantal keren dat de deur gedurende deze wordt geopend, tot een minimum te beperken.
3. De ijsmachine is omgeven door een koelsysteem. Het is verboden items te blokkeren.
4. Nadat u de werking van de ijsmachine hebt gecontroleerd, schakelt stroom naar de ijsmachine in en laat u de machine ijs maken.

- Gebruik een onafhankelijke waterbron voor de ijsmachine en controleer deze regelmatig om lage waterdruk, schommelingen of verstoppingen van het filter te voorkomen.

- Bewaar geen afval in de ijsruimte, vries geen voedsel in de ijsruimte en houd de ijsschep schoon.

- Wanneer de ijsemmer geplastificeerd is, dient u deze voorzichtig te openen en te sluiten. Laat het deurtje niet vallen. Sluit het schuifdeurtje van de ijsemmer zodra het ijs op is.

- Houd de ijsmachine uit de buurt van warmtebronnen. Het is ten strengste verboden de machine te gebruiken in een omgeving met hoge of lage temperaturen. Vermijd direct zonlicht om de warmteafvoer van de machine te beïnvloeden.

- Was het oppervlak van de ijsmachine niet rechtstreeks af met water. Anders kan er kortsluiting of stroomlekkage ontstaan.

- Nadat u de ijsmachine gedurende een bepaalde periode hebt gebruikt, dient u deze, indien deze langere tijd niet is gebruikt, iedere 4 maanden gedurende 4 tot 6 uur opnieuw aan te zetten.

Omdat het product continu wordt bijgewerkt en geclassificeerd, kan het zijn dat de machine die u ontvangt niet volledig overeenkomt met de afbeelding in de handleiding. Geef uw begrip hiervoor. We zullen de handleiding continu verbeteren.

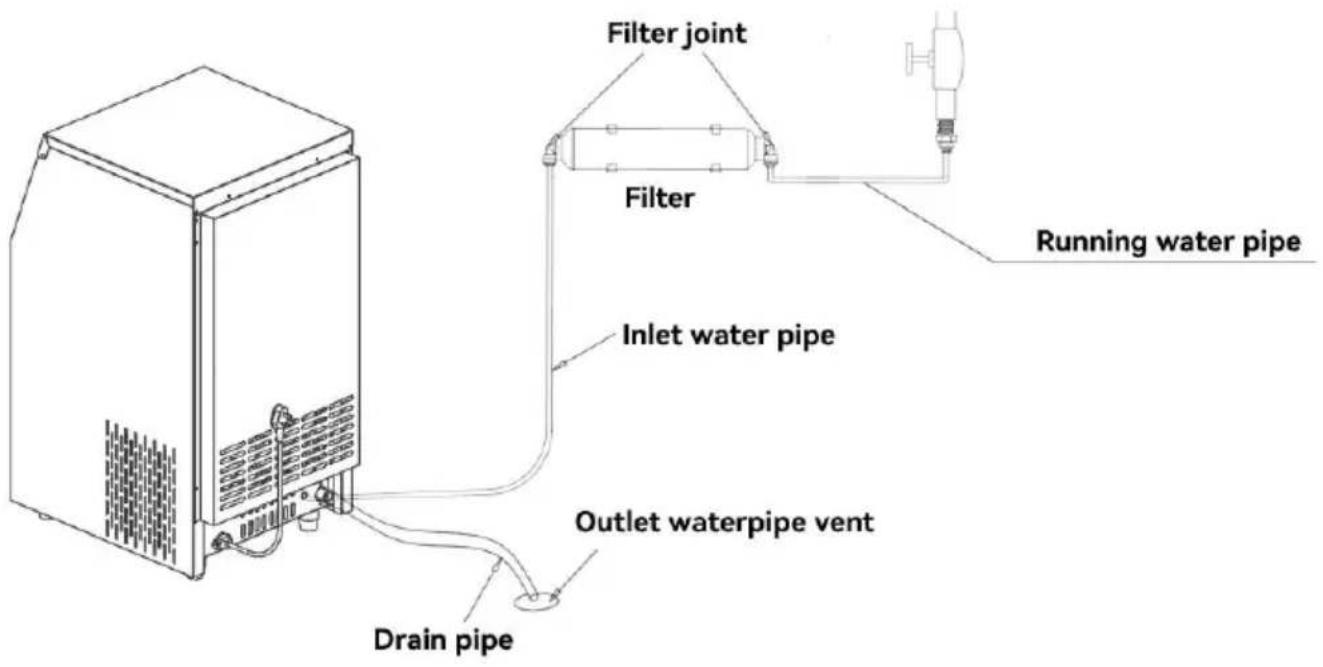

1. Er moet gefilterd drinkwater met een normale temperatuur worden gebruikt om ijs te maken.
2. De druk van de watertoevoer moet worden geregeld tussen 130 en 400 kPa. Als de waterdruk te hoog is, installeer dan een overdrukventiel. Zorg ervoor dat de slang niet onder hoge druk staat.
3. Sluit de buitenslang van het apparaat aan op de kraan van het drinkwaterfilter. Het filter is voorzien van een symbool dat de in- en uitgang aangeeft.
4. Sluit de inlaat van het filter aan op de drinkwaterkraan.
5. Om een vlotte afvoer van de machine te garanderen, is het belangrijk dat de afvoerleiding onder de onderkant van de machine ligt. De afvoerleiding van de machine met afvoerpomp moet lager liggen dan de onderkant van de opslagbak.

Waarschuwing

Het is enkel toegestaan om aan te sluiten op het drinkwater.

Alles-in-één installatie

※ Als de ijsmachine niet met een filter wordt geleverd, moeten klanten dit zelf aanschaffen.

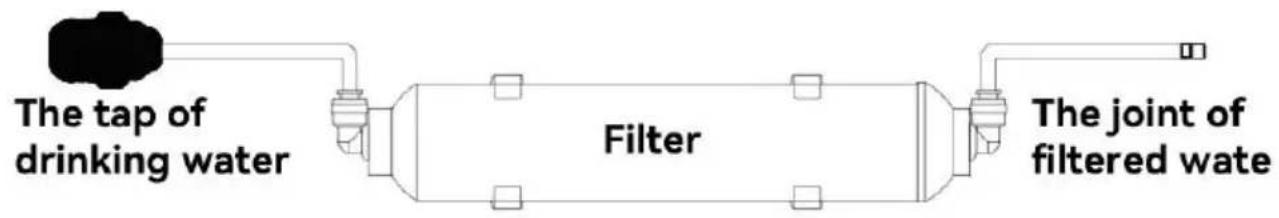

De instructies voor de filterinstallatie.

De instructies voor de filterinstallatie

De instructie van het filterinstallatie

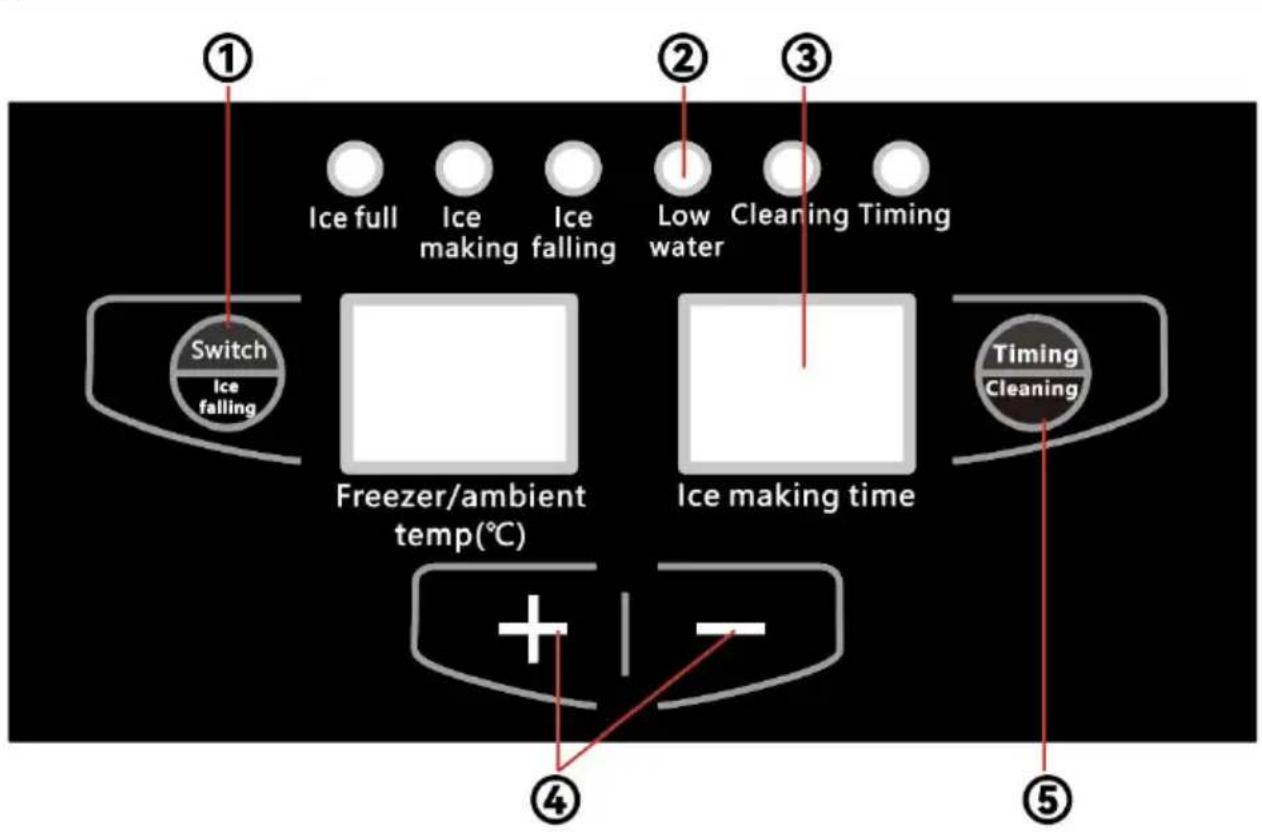

Functiebeschrijving van het bedieningspaneel met vier knoppen voor digitale buizen.

① Druk na het inschakelen op de aan/uit-schakelaar en de ontdooiknop om naar de ijsmaakstand te gaan. Klik om naar ontdooistand te gaan tijdens het ijsmaakproces. Houd in de ijs- en ontdooistand 3 seconden ingedrukt om naar de uitgeschakelde stand te gaan. ② LED-lampje: geeft de toestand van de machine weer. ③ Digitale beeldbuis.

De digitale buis aan de linkerkant geeft de omgevingstemperatuur en de temperatuur van de retourlucht weer. De digitale buis aan de rechterkant geeft de tijd van de tijdschakelaar en de tijd van ijsmaken weer.

④ +- knop;

Pas de dikte van het ijsblokje aan in de werkmodus. Pas de timerschakelaar aan in de staat van timing uit of timing aan. Houd de "-" knop 3 seconden ingedrukt om het licht in of uit te schakelen.

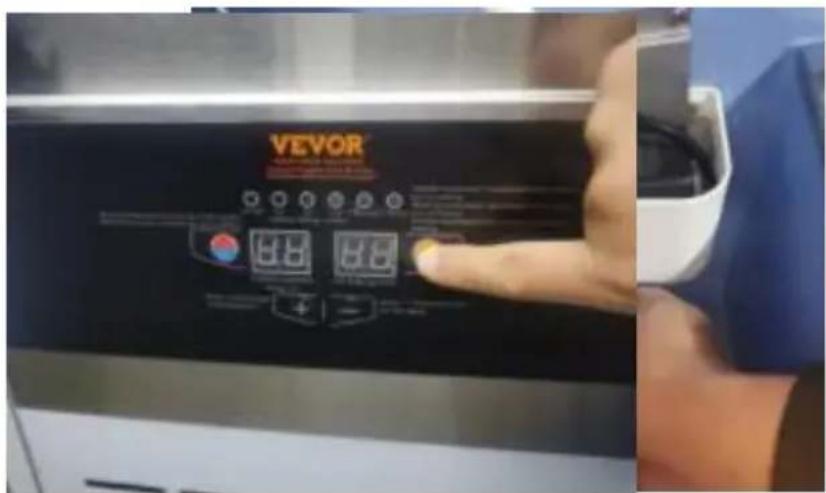

⑤ Reinigings- en timingknop.

Druk in de stand-bymodus gedurende 3 seconden continu op het systeem gaat dan naar de reinigingsmodus. Druk tijdens het opstarten op deze knop om de aftelling van de geplande uitschakeling te starten en klik vervolgens op om de geplande uitschakeling te annuleren. Druk in de stand-bymodus op deze knop om de aftelling van de geplande inschakeling te starten en klik vervolgens op om de geplande inschakeling te annuleren. De weergegeven tijdseenheid is uur.

Instructies voor de bediening van de knop.

• Bedrijfsproces.

1. Steek de stekker in het stopcontact, klik op de schakelaar van de ijsmachine en de ijsmachine begint te werken.
2. Open de waterinlaatmagneetklep om het water in te laten stromen. Zodra het waterniveau stijgt, drijft de drijvende bal omhoog. Wanneer het waterniveau het vereiste niveau bereikt, wordt de waterinlaatklep gesloten en start het reinigingsprogramma. Nadat de reiniging is voltooid, start de machine automatisch de ijsproductiecyclus.
3. Wanneer de dikte van het ijsblokje de ingestelde dikte bereikt, start het ontdooiprogramma, begint het magneetventiel te werken, stopt de waterpomp, stroomt de warmte de verdamper in en valt het ijsblokje ongeveer 1,5 minuut. Wanneer het ijsblokje valt, klapt de ijsvalbeveiliging open en opent de reedschakelaar. Wanneer de reedschakelaar weer sluit, gaat het apparaat weer verder met het ijsproductieproces.
4. De compressor stopt niet tijdens het gehele ijsproductie- en ontdooiproces.
5. Wanneer de ijsemmer vol ijs zit en de magnetische reedschakelaar automatisch kan worden gesloten, stopt het apparaat automatisch. Zodra er voldoende ijsblokjes zijn verwijderd en de magnetische reedschakelaar weer wordt gesloten, start het apparaat met een vertraging van 3 minuten opnieuw op en gaat het verder met het ijsproductieproces.

Aanpassing van de dikte van ijsblokjes

1. Houd de "+"-knop 3 seconden ingedrukt totdat de weergegeven temperatuur begint te knipperen. Druk vervolgens op de "+" of "-" -knop om de dikte van de ijsblokjes aan te passen. Door op de "+" -knop te drukken worden de minuten weergegeven. Elke stap van 1 minuut wordt toegevoegd aan de huidige ijsbereidingstijd, tot een maximum van 15 minuten. Elke stap van 1 minuut verkort de ijsbereidingstijd, met een minimale afname van -7 minuten. Een langere ijsbereidingstijd resulteert in dikkere ijsblokjes, terwijl een kortere ijsbereidingstijd de ijsblokjes dunner maakt.
2. Zodra de ijsmaaktijd is aangepast, wordt de nieuwe ijsmaaktijd toegepast op de volgende partij ijs nadat de huidige partij klaar is.

Klik op de blauwe lichtschakelaar om het apparaat in te schakelen. Anders schakelt u het apparaat uit.

• Geplande inschakelfunctie

1. Druk in de stand-bystand op de toets voor de vooringestelde timing om de timing-inschakelfunctie uit te voeren. Het timing-LED-lampje brandt en het weergegeven getal is de resterende inschakeltijd. De eenheid is uur.
2. Klik in de inschakeltijd op + of - om de resterende inschakeltijd aan te passen.
3. Nadat u het geplande inschakelen hebt uitgevoerd, klikt u op de knop Geplande reservering om het geplande inschakelen te annuleren.

- IJs vol functie

1. Wanneer de ijsemmer vol ijs zit en de ijsafscheider niet automatisch kan worden gesloten, stopt het apparaat automatisch met werken.
2. Wanneer de ijsblokjes op zijn, reset de ijsbreker zich en start het apparaat automatisch op na een vertraging van 3 minuten. Als de ijsblokjesmachine stopt door spannings- en waterdrukschommelingen en geen ijs maakt of ontdooit, schakel dan eerst de stroomtoevoer 5 minuten uit en schakel het apparaat weer in om het te testen. Door de variatie van water- en omgevingstemperatuur kan er soms ijs in de gootsteen verschijnen. Als er veel ijs is, trek dan de stroomtoevoer 10 minuten uit en schakel het apparaat vervolgens weer in.
3. Wanneer u zich niet in een instellingeninterface bevindt, forceert u de afvoerpomp om 60 seconden te werken en vervolgens te stoppen (inclusief stand-by en opstarten) door tweemaal achter elkaar op de knop "-" te drukken (werkt binnen 2 seconden).
4. Wanneer de machine wordt ingeschakeld, start de afvoerpomp automatisch gedurende 20 seconden om de 15 minuten en schakelt vervolgens uit. Let op: De machine die in de opstartmodus staat, ijs ontdooit, water toevoegt, water mist en kortstondig reinigt, behoort allemaal tot de opstartmodus.

Voorzorgsmaatregelen

Volg de instructies in deze handleiding om uw machine te onderhouden. Zo vergroot u de betrouwbaarheid en levensduur van uw ijsmachine. Bovendien voorkomt goed onderhoud overmatig energieverbruik.

1. Maak de omgeving van de ijsmachine regelmatig schoon om deze schoon te houden. Blokkeer daarbij niet de ventilatieroosters van de ijsmachine.
2. De behuizing kan worden gereinigd met een neutraal reinigingsmiddel en vervolgens worden afgenomen met een zachte doek. Indien nodig kunnen in de handel verkrijgbare reinigers en polijstmiddelen voor roestvrij staal worden gebruikt.
3. Filters moeten regelmatig gecontroleerd worden en indien beschadigd direct vervangen worden door nieuwe filters.

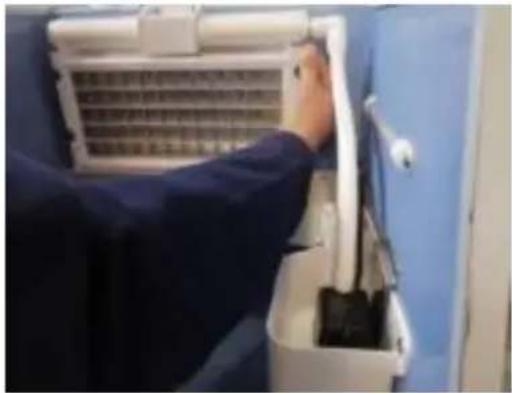

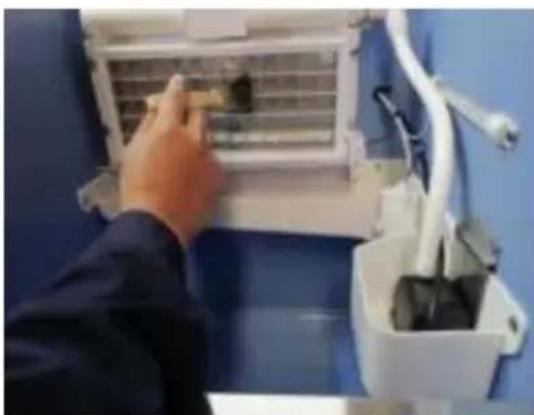

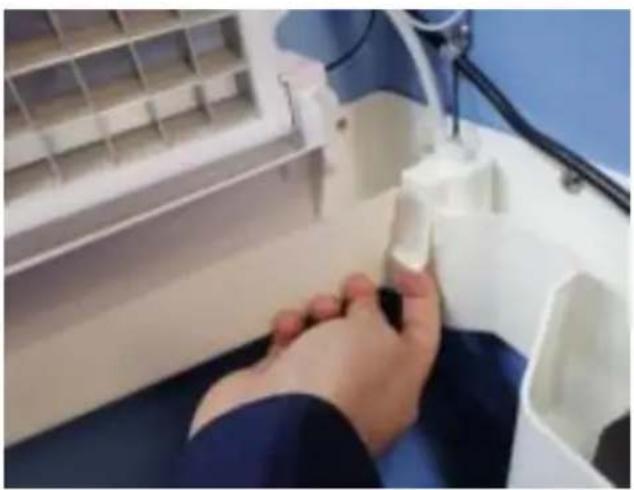

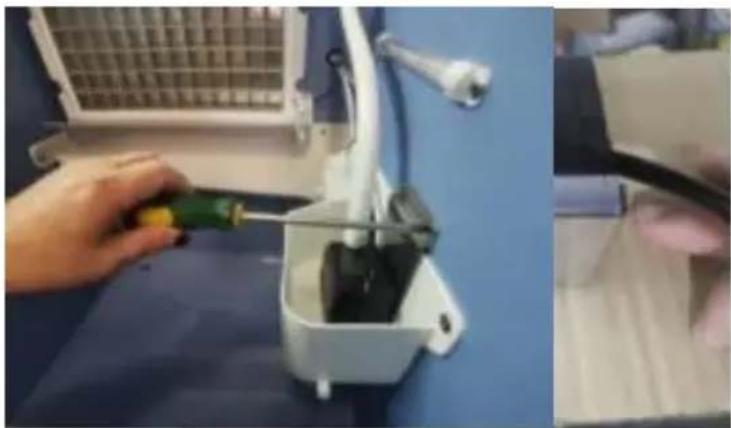

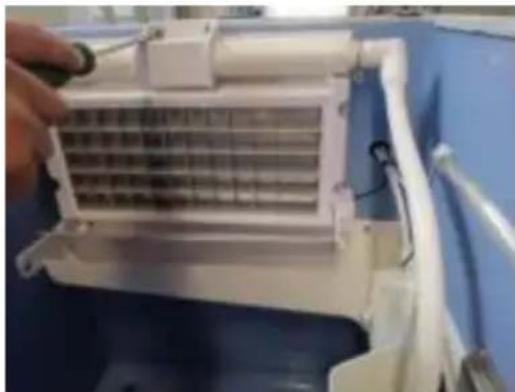

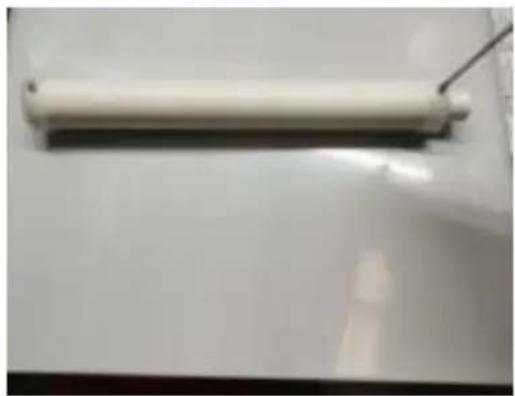

4. De watertank van de ijsmachine en de binnenkant van de ijsopslagruimte kunnen direct met waterleidingen worden doorgespoeld.

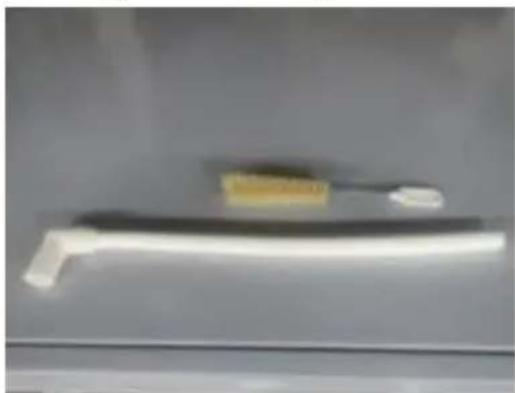

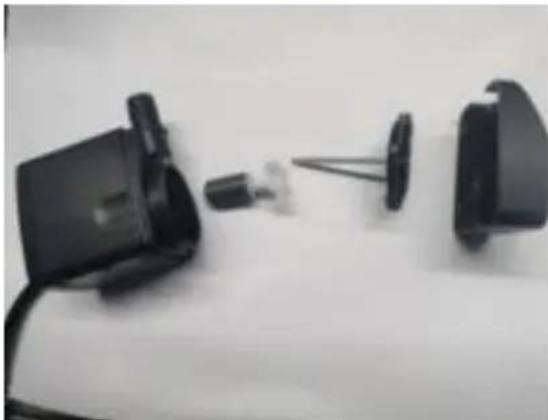

Gebruik niet te veel waterdruk en spoel de waterpomp en het gedeelte boven de ijsbak niet direct door om te voorkomen dat het circuit door raakt.

1. Onderhoud van de condensor van een luchtgekoelde ijsmachine: Reinig de condensor elke drie maanden. Gebruik een zachte borstel of stofzuiger met borstel om de condensorribben omhoog en omlaag te borstelen in de richting van de ribben om beschadiging van de ribben en de koeling te voorkomen.

	Onderhoudswerkzaamheden vallen niet onder de gara
	De filterelementen moeten regelmatig vervangen word
	Schakel de watertoevoer en de elektriciteit uit voor het apparaat schoonmaakt of controleert.
	Als er veel vuil en kalkaanslag in de machine zit, leidingwerk verstopt is, neem dan telefonisch contact met de klantenservice. Er worden wel kosten in re gebracht voor de service aan huis.
	Het luchtgekoelde condensormes is zeer scherp. W voorzichtig dat u zich niet bezeert als u het school

Veiligheidshandleiding voor ijs

Regelmatig onderhoud en inspectie zijn vooral belangrijk als het ijs als eetbaar ijs gebruikt gaat worden.

Als de ijsmachine gedurende een lange tijd is gebruikt, kan het geproduceerde ijs door de temperatuur, het water en de warmte met kalkaanslag, schimmel of roest worden vervuild, of kwaliteit verliezen of verouderen. Daarom is het belangrijk om de binnenkant van de

koelkast schoon te houden door middel van routinematig onderhoud. Als u tijdens gebruik van de koelkast vreemde voorwerpen op de bodem of in het ijs aantreft, of tijdens

onderhoud, stop dan met het gebruik van de ijsblokjesmachine en neem onmiddellijk contact op met de verkoper.

1. IJsschep (eenmaal per dag schoonmaken)

Dompel de ijsschep langer dan 3 minuten onder in warm water (30-40°C) met een desinfecterende oplossing. Spoel de ijsschep vervolgens af met kraanwater en droog hem af.

1. Koelkastdeur (één keer per dag schoonmaken)

Omdat de deur van de koelkast vatbaar is voor bacteriële besmetting, moet u deze schoonhouden door hem af te vegen met een zachte doek met warm water. 3. Koelkast, ijsschephouder en kast (wekelijks schoonmaken).

Belangrijke informatie

1. Om vervorming of scheuren van kunststofonderdelen te voorkomen, dient u contact met pesticiden of andere olieachtige stoffen te vermijden.
2. Verwijder grondig het vuil of stof van het bevestigingsframe van de ijsschepper.

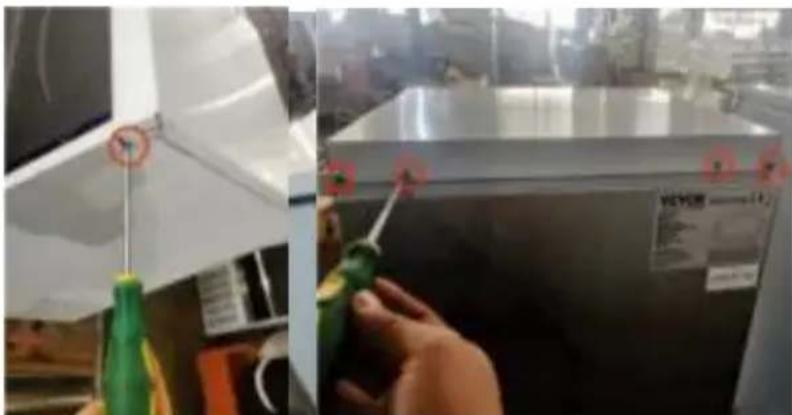

Er zitten zes schroeven voor de bovenklep van de machine aan de linker- en rechterkant en de achterkant, gebruik een kruisschroevendraaier om deze zes te verwijderen.

schroeven tegen de klok in, en til vervolgens voorzichtig de bovenste afdekplaat op en plaats deze op een geschikte plaats.

2. Verwijderen en reinigen van de waterpomp (reiniging elke 2 maanden)

2.1 Verwijder de twee schroeven boven de pompsteunbeugel met een kruiskopschroevendraaier en trek vervolgens de pompleidingverbinding van de pomp los.

uitlaatmondstuk en verwijder de twee schroeven aan de onderkant van de pompsteun met een kruisschroevendraaier.

2.2 Verwijder het voorste filterdeksel (Figuur 1). Het filter kan direct worden verwijderd. 2.3 Draai de dop tegen de klok in en verwijder de dop (Figuur 2). 2.4 Verwijder de rotor nadat u het afsluitdeksel hebt verwijderd. De rotor is met een magneet in de juiste positie vastgezet en kan alleen worden verwijderd door het waterblad met een klem of vinger vast te houden (Figuur 3).

2.5 Maak het schoon en plaats de waterpomp terug.

1. Reiniging van de ijsroosters (reiniging elke 2 maanden)

3.1 Houd de klem op de waterleiding vast en trek vervolgens de pompleiding eraf.

3.2 Verwijder de twee schroeven op de houder van de pijp met een schroevendraaier en verwijder vervolgens de houder en de pijp.

3.3 Was het ijsroosteroppervlak met een zachte borstel of spons gedrenkt in azijn of kalkverwijderaar om de kalkaanslag te verwijderen.

3.4 Gebruik een kruiskopschroevendraaier om de bevestigingsschroef van de ijsdouchebuis te verwijderen en verwijder vervolgens de linker- en rechterplug en de douchebuis in één keer. Reinig vervolgens de binnen- en buitenkant van de douchebuis met een borstel.

3.5 Reinig de slang van de pompkop met een borstel.

1. Wassen van de drijfbal (eenmaal per 2 maanden wassen)

Verwijder de vlotterbal uit de gootsteengleuf en was de vlotterbal met een borstel.

5. Reinigen van de spoelbak en de koelkast

5.1 Dompel een zachte doek onder in azijn of kalkaanslagverwijderaar en veeg het oppervlak van de gootsteen en de koelkast schoon.

5.2 De gootsteen wordt elke 2 maanden schoongemaakt en de koelkast wordt eenmaal per week schoongemaakt.

6. Dagelijkse reiniging van de waterwegen

6.1 Meng de juiste hoeveelheid citroenzuuroplossing met een schone emmer. Giet de oplossing vervolgens in de gootsteen en klik op de toets om te wissen. Draai na het reinigen de aftapplug van de tank en laat de citroenzuuroplossing uit de tank lopen.

6.2 Giet een geschikte hoeveelheid water in de gootsteen, druk vervolgens op de wasknop, was gedurende 3-5 minuten en laat het water weglopen. Herhaal dit 4-6 keer.

6.3 Zorg ervoor dat de waterweg elke 7-15 dagen wordt schoongemaakt.

Voordat u contact opneemt met de klantenservice na verkoop

Als de ijsblokjesmachine niet goed functioneert, neem dan contact op met de klantenservice.

Klantenservice. U moet echter de volgende situatie bevestigen.

1. Of de waterhoogte normaal is of niet.

De juiste manier om dit te controleren is door de inlaatverbinding (6-taksaansluiting) achter de machine los te draaien. Als er normaal water uitkomt wanneer u de verbinding losdraait, is dit normaal. Anders is er geen water.

1. Controleer of de machine wel of niet geëlektrificeerd is.

Al onze ijsmachines zijn volautomatisch. Sommige modellen hebben dus geen

Elektrische schakelaar. U kunt een elektricien om hulp vragen. U moet vooral letten op de socket.

1. Het modelnummer en serienummer.

Op het voorpaneel bevindt zich een naamplaatje en op het zijpaneel het modelnummer en serienummer.

	Er zullen kosten voor de deur in rekening worden naar deurservice indien de storing door de gebruik veroorzaakt (bijvoorbeeld geen water, geen elektricit milieu, etc.)
	Om te voorkomen dat er water onder hoge druk inlaat spuit, mag u de aansluiting van de inlaat helemaal losdraaien wanneer u de waterkop control
	Kunststof onderdelen vallen niet onder de garanti

Garantie

1. Ons bedrijf geeft een garantie van 1 jaar op het product. arbeidskosten en het vervangen van onderdelen zijn gratis binn garantie.

2. Alle kunststof onderdelen vallen niet onder de garantie.

3. Onze garantie omvat een beperkte aansprakelijkheid. Met uitzondering van de machine zelf, valt elke vorm van gezamen aansprakelijkheid niet onder de garantie.

4. Het routinematige onderhoud, de reiniging en alle problemen gevolg zijn van een onjuiste bediening vallen niet onder de ga

5. Alle garantiewerkzaamheden dienen door de dealers van de machines of door aanverwante instituten te worden uitgevoerd.

Schuld	Mogelijke oorzaak	Oplossing
IJsmachine werkt niet	Niet aangesloten op het elektriciteitsnet of de waterleiding.	1. Zekeringen 2.Aan/uit-schakelaar 3. Kabel4. Waterschakelaar 5.Stekker 6. Stopcontacten
	De ijslade blijft open	Als de ijslade-afscherming open kon en automatisch sluiten
De machine stopt 3 minuten nadat het is ingeschakeld	Hoogspanningsbeveiliging	1. Omgeving met hoge temperaturen2. Vuil condensorfilter3. Beschadigde ventilatormotor
De machine kan alleen maken één bak ijs elke keer dat het is ingeschakeld	IJs vol of ijslade blijft op	1. Als de ijslade-afschermir open kon en automatisch sluiten 2. Het ijs vol schakelaar of het valt
Het ijs kon niet van de ijsblokjesvorm	Vuile ijsblokjesvorm	Reiniging en desinfectie moeten klaar
	Machine niet op een vlak ondergrond geplaatst	Plaats de machine op ee vlakke ondergrond
	De omgevingstemperatuur is te laag	De omgevingstemperatuur moet zijn hoger 5 °C
	Het ijs is te dik	Pas de parameter voor d dikte van het tee-ijs aan onder 0
	Defecte magneetklep	Vervang het magneetventie
IJs te dun niet compleet	Het waterpeil in de tank i laagInlaatklep werkt niet	Controleer het waterpeil, controleer of er elke lekkagControleer de inlaatklep
	Niet genoeg waterdruk	De waterdruk moet op pe zijn 0,13 - 0,55 MPa
	Waterleidingen zijn verstopt	Controleer de leidingen en verbindingen op vuil
Het maken van ijs gaat langzaam	Condensor is vuil	Maak de condensor school
	Temperatuur te hoog of d ventilatie is slecht	De omgevingstemperatuur mag niet hoger zijn dan 4 en zorg voor ventilatie
	De vlotterbal in de tank z hoog of er is lekkage	Pas de vlotterbal aan of vervang de waterreservoir
	Lekkage watertank	Watertank vervangen
	Inlaatklep kon niet worden goed gesloten of lekkage	Maak de inlaatklep schoon vervang deze
	Er is niet genoeg ruimte r de machine	Zorg voor voldoende ruimte
Het lampje 'ij vol' brandt, maar er is geen ijs	Defecte ijsblokjesbak	Controleer of de ijslade-afscherming vastzit
E1-alarm	Omgevingstemperatuursensor is kapot	Vervang de omgevingstemperatuursensor
E2-alarm	Retourluchttemperatuursensor kapot	Vervang deretourluchttemperatuursensor
E1,E2 Alarm	Zowel deomgevingstemperatuursensorals deretourluchttemperatuursensorgaan kapot	1. Vervang deomgevingstemperatuursensorenretourluchttemperatuursensor2. Zorg voor voldoenderuimte

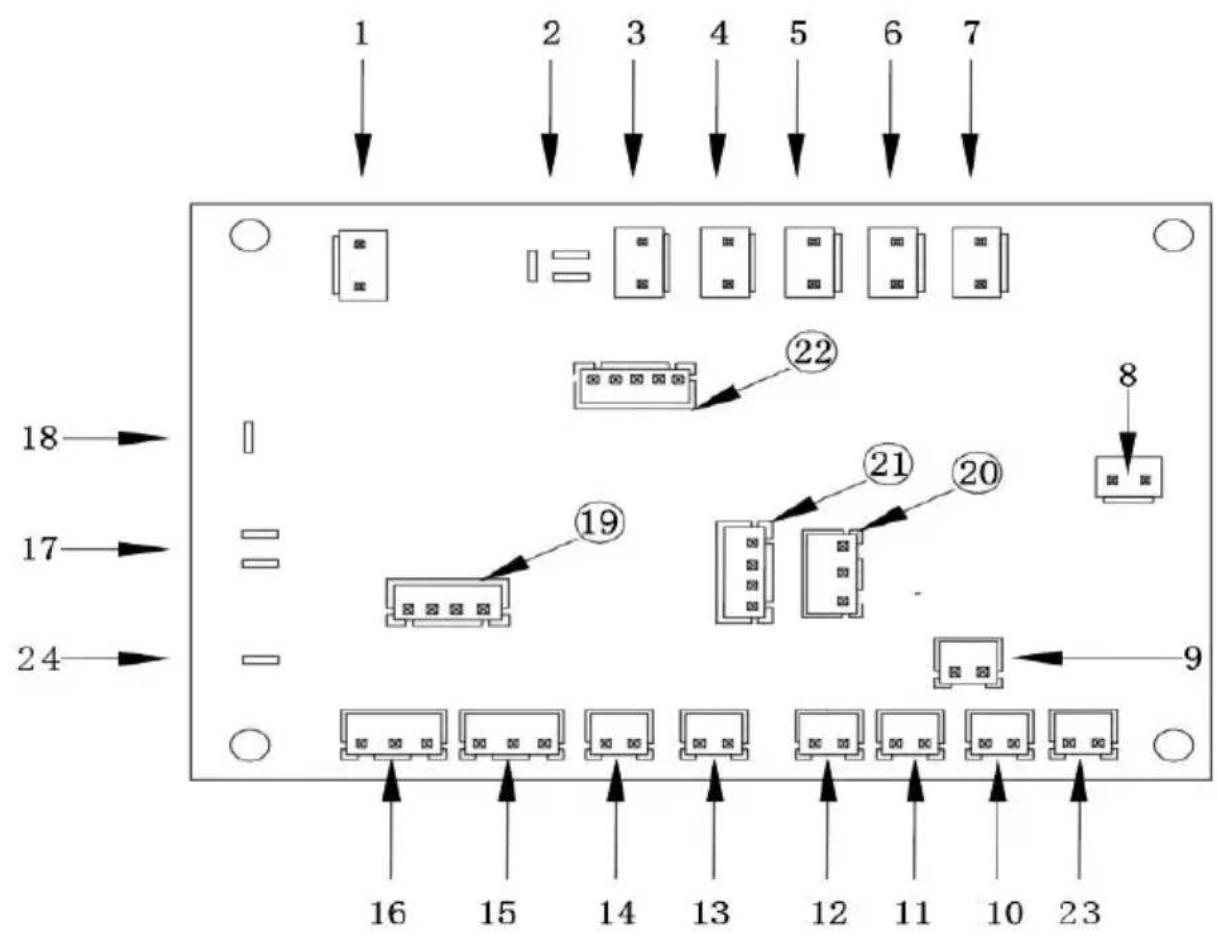

Circuit diagram

Schema voor de bedrading van het moederbord van een kleine ijsmachine.

1. Elementair Transformatorpaviljoen
2. Nullijn
3. Ontdooiklep
4. Waterpomp
5. Ventilator
6. Inlaatklep
7. Afvoerklep
8. Transformator Secundair
9. Omgevingslicht
10. blauw licht
11. Vlotten
12. Verdampingssonde
13. Condensatiesonde
14. Afvoermogelijkheden
15. Controle van blauw licht
16. Detectie van ontdooiing
17. Sluit de spanningvoerende draad aan
18. Compressor spanningsdraad
19. Verbind met de Swift seriële poort
20. IJsvolle sonde
21. Downloadpoort
22. Beeldscherm
23. Gelijkstroomventilator
24. Sluit de machine aan

Referentie nummer	Deel naam	Referentie nummer	Deel naam
1	Afvoerbuis binnentank	19	Watertank / Waterbak
2	Afvoeruitlaat	20	Bovenste afdekpaneel
3	Waterinlaatklep	21	Linker- en rechterglijrail
4	Stroomkabel	22	Rechter zijpaneel
5	Capillaire buis	23	Deurpaneel
6	Vloeistofreservoir	24	Beeldscherm
7	Spoel van een magneetventiel	25	Voorpaneel
8	Controlebord	26	Binnentankschuimisolatie
9	Linker zijpaneel	27	Achterpaneel
10	Binnentank	28	Solenoïdeklep
11	Achterste luchtroosterdeksel	29	Hogedrukbuis
12	Blauw licht LED	30	Condensator
13	Afvoerleiding waterpomp	31	Ventilatorkap
14	Drijvende baai	32	Fan
15	Zweefbal	33	Filter
16	Watertoevoerleiding voor ijsblokjes	34	Compressor
17	IJsblokjesvorm	35	Bodemplaat
18	Waterpomp	36	Machinevoeten

VEVOR
