BRUKSANVISNING SSX120 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att info dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Förbudsmärke	Varningsmärke	Se upp för el	Farlig spänning
Indikerar en förbjuden handling som kan orsaka dödlig skada eller allvarliga skada	Indikerar saker som kan orsak personskador eller skador på föremål	Indikerar att de material som används är ett brännbart material, se upp för el	Indikerar en högspänning elektrisk riskzon, se upp för högspänning elektricitet

Obs: Se till att förvara denna manual på en plats där användare

komma åt den när som helst.

Säkerhetsåtgärder för drift.

Försiktighet	Efter att du mottagit varorna måste du låta kompre smörjolja sjunka i 24 timmar innan du börjar använd annars kommer kompressorn lätt att skadas.
	Använd inte ismaskinen utomhus. Om ismaskinen bl av regn kan det orsaka elektriska läckage eller ele stötar.
	Placera aldrig ismaskinen på en våt plats eller då utsätts för stänkvatten. Skador på ismaskinens isole kan orsaka elektrisk läckage eller elektriska stöta
	Spraya aldrig vatten direkt på ismaskinen. En våt is kan orsaka elektriska stötar eller kortslutning.Var noga med att inte lägga flyktiga eller brandfämnen i ismaskinen. Förvaring av sådana materialorsaka explosion eller brand.
	Ismaskinen bör endast installeras av kvalificerade teleller underhållspersonal. Om du installerar ismaskinsjälv kan det orsaka gas- eller vätskeläckage, elekstötar eller brand.
	Demontera, reparera eller modifiera aldrig ismaskinensådant arbete utförs av okvalificerad personal kanorsaka brand eller personskador på grund av fela funktion.
	Jorda aldrig ismaskinen via ett gasrör, vattenlednitr telefonledning eller åskledare. Detta anses vara osäkjorda.
	För aldrig in metallföremål som järnstift eller trådventilationsöppningar, öppningar eller avgasportar föluftcirkulation i tanken. Detta kan leda till elektriskaeller personskador på grund av oavsiktlig aktiveringrörliga delar.
	Se till att placera ismaskinen stadigt på ett fast ggolvet inte är tillräckligt starkt eller inte placerat kordet orsaka skador på grund av att ismaskinen vältvälter.
	Se till att använda den avsedda strömförsörjningenanges på ismaskinens namnskylt. Att använda egrenuttag kan orsaka brand.
	Se till att sätta i strömsladden ordentligt i uttagetdu har tagit bort dammet.Ett dammigt eller felaktigt isatt uttag kan orsaka bAnvänd ett jordat uttag för att förhindra elektriska det osannolika fallet att det inte finns något jordat måste jordningsanordningen monteras av en kvalifice tekniker. Uttaget ska vara på en lättåtkomlig plats installationen.
	Om det av någon anledning uppstår onormal temp eller larm i lådan måste du omedelbart flytta inneh en säker plats för att undvika att förlora det.
	Denna apparat innehåller brandfarligt material och n kasseras och återvinnas av kvalificerad personal d myndigheter.
	Använd inte mekanisk utrustning eller andra medel påskynda avfrostningen processen förutom vad som rekommenderas av tillverkaren.
	Skada inte kylkretsen.
	Förutom den typ som rekommenderas av tillverkare apparaten inte användas i apparatens livsmedelsförvaringsutrymme.
	Använd den nya slangenheten som medföljer appar den gamla slangenheten kan inte återanvändas.
	Använd ismaskinen på en säker plats vid hantering giftiga, farliga eller radioaktiva material. Felaktig användning kan påverka din hälsa och miljön negAvfallshantering av ismaskinen bör utföras av en så person. Kasta aldrig ismaskinen utan låt den var naturen. Detta kan leda till att barnet stängs a ismaskinen.
	Det finns inga hinder runt apparaten eller i den inl strukturen, vilket hålls öppen för ventilationen.
	Dra ur nätsladden innan du rengör, underhåller e inspekterar ismaskinen för att förhindra elektriska st eller personskador.
	Vissa modeller använder brandfarliga köldmedier o brandfarliga skummedel, se upp för eld (produkten märkt med "se upp för "). Om ett fel uppstå produkten måste det repareras av kvalificerad pers och institutioner.
	Denna apparat innehåller ett brandfarligt blåsmede cyklopentan , som måste kasseras och återvinnas kvalificerad personal och institutioner.
	Barn bör övervakas för att säkerställa att barn inte med maskinen.
	Om ismaskinen inte fungerar korrekt, dra ur strömsl Fortsatt felaktig drift kan leda till elektriska stötar brand.

Elsäkerhetsfrågor

1. Ismaskinens arbetsspänning ska överensstämma med det kända märkets. Om spänningen inte ligger inom detta område, köp en spänningsregulator över 1000 W.
2. Se till att jordledningen är ansluten och jordad på ett säkert sätt. Jordledningen ska inte anslutas till vattenröret eller gasröret.
3. För att skydda kompressorn, starta inte ismaskinen igen inom 10 minuter efter att den har stängts av eller avstängts.
4. Anslut inte andra elektriska apparater till samma uttag.
5. Om nätsladden är skadad måste den, för att undvika fara, bytas u person som utsetts av tillverkaren eller en kvalificerad yrkesperson.
6. Det elektriska styrsystemet har en spänning på mer än 36V, öppna och rör inte vid det när det används. Om du behöver reparera, vänli kontakta tillverkaren eller låt relevant kvalificerad teknisk personal hante det.

WARNING: Använd inte ismaskinen om en gasläcka uppstår i den mil ismaskinen är placerad. Eftersom gnistor som orsakas av att kontakter eller temperaturregulatorn öppnas och stängs kan orsaka brand, bör luftkällan stängas av och fönstret öppnas för att låta luften cirkulera.

Installationsförsiktighetsåtgärder

Krav för hanterings- och förflyttningsförhållanden:

Vid transport ska skåpet hållas så rakt som möjligt och lutningen bör överstiga 45°. Vänd det inte upp och ner och lägg det inte horisonte

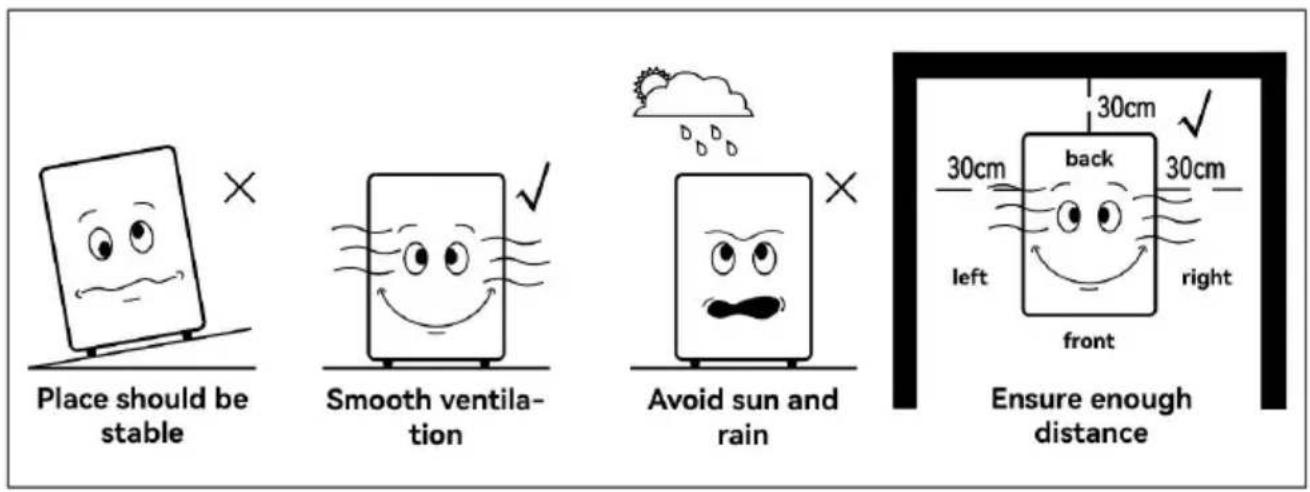

För att ismaskinen ska fungera korrekt och få bästa prestanda, placera den under följande förhållanden:

1. Fast och plan mark

Placera ismaskinen på en fast, jämn yta för att undvika överdrivna vibrationer och buller.

2. Håll borta från värmekällan

Undvik att placera ismaskinen nära varm utrustning som gasspisar elle ugnar. Uppvärmning av ismaskinen kan minska kyleffektiviteten.

Om ismaskinen installeras i direkt solljus kan det orsaka onormal drift förkorta ismaskinens livslängd.

4. Torrt område

Undvik att placera ismaskinen i ett vått utrymme, till exempel nära er eller ett handfat.

Varaförsiktig	Efter att du mottagit varorna måste du låta kompresmörjolja sjunka i 24 timmar innan du börjar anvden, annars kommer kompressorn lätt att skada
	Om ismaskinen placeras i ett vått utrymme måstfrånskiljare installeras och ismaskinen måste jordInstallera frånskiljaren på strömkabeln. För merinformation, kontakta ismaskinens återförsäljare elleelektriker.
Försiktighet
	Använd alltid en jordad kontakt och jorda ismaskinatt förhindra elektriska stötar vid läckage.
	Att byta ut en jordningsterminal mot ett vattenrörtillräckligt jordningsskydd i många situationer, eftersplaströr ofta används i VVS.
	Jorda aldrig ismaskinen genom ett gasrör eftersommycket farligt.

Jorda aldrig ismaskinen med telefonledning eller åskskydd, eftersom om blixten slår ner genereras ström, vilket gör denna jordning mycket farlig.

1. Ingenting kommer att ramla ner i ismaskinen.

2. Installations- och bruksanvisning ska tillhandahållas med varningsmeddelanden gällande hantering, flytt och användning av ismaskinen för att undvika att antingen skada kylmedelsslangen el ökar risken för läckage.

3. Installations- och bruksanvisningen ska ange att komponenterna ska ersättas med liknande komponenter och att Service ska utföras av fabriksauktoriserad servicepersonal för att minimera risken för eventuell antändning på grund av felaktiga de eller felaktig service.

4. Installationsanvisningarna ska ange att ismaskinen ska vara installerad i enlighet med säkerhetsstandarden för kylning system, ASHRAE 15. Dessutom ska instruktionerna ange ismaskine får inte installeras i korridorer eller hallar i offentliga lokaler bebyggelse.

Miljöförhållanden:

Denna utrustning är konstruerad i enlighet med följande villkor:

1. Inomhusbruk.
2. Höjden är inte högre än 2000 meter.
3. Omgivningstemperaturen ligger i intervallet 10 °C till 32 °C.
4. När temperaturen inte är högre än 31 °C är den maximala relativa luftfuktigheten 80 %, och den maximala relativa luftfuktigheten minskar linjärt med ökande temperatur.
5. Huvudspänningsförsörjningens fluktuation överstiger inte ±10 % av märkspänningen.
6. I enlighet med utrustningens installationsnivå (över spänningsnivå) transient över spänning.

Denna apparat används för liknande ändamål, till exempel:

-- ett kök i en butik, på ett kontor eller på annan arbetsplats;

-- Jordbrukare såväl som hotell, motell och bostadsmiljöer;

-- Familjehotellmiljö;

Cateringbranschen och liknande tillämpningar utanför detaljhandeln.

Denna apparat är inte avsedd för allmänt hushållsbruk.

Korrekt funktion

Följ reglerna nedan vid första användning och kontinuerlig drift.

1. Anslut ismaskinen till ett särskilt uttag (strömförsörjningen är av det kända märket).

2. Ismaskinen behöver gå länge för att stabilisera temperaturen i isförvaringsrummet och minimera antalet dörröppningar under denna period.

3. Ismaskinen är omgiven av ett kylsystem för att kyla systemet. Det förbjudet att blockera föremålen.

4. Efter att ha slutfört inspektionen av ismaskinens funktion, slå på strömmen till ismaskinen och låt maskinen börja tillverka is.

- Använd en oberoende vattenkälla för ismaskinen och kontrollera den regelbundet för att förhindra lågt vattentryck, fluktuationer eller igensättn av filtret.

- Förvara inte något skräp i isförvaringsrummet, och frys inte in eller inte in någon mat i isförvaringsrummet och håll isskopan ren.

- När isförvaringshinken är plastad ska den öppnas och stängas försik Tappa inte luckan. När isen är slut, stäng skjutdörren till isförvaringsbehållaren.

- Ismaskinen ska hållas borta från värmekällor. Det är strängt förbjude använda den i miljöer med hög eller låg temperatur. Undvik direkt so för att inte påverka maskinens värmeavledning.

• Tvätta inte ismaskinens yta direkt med vattenstänk.
  Annars kan det orsaka kortslutning eller elektriskt läckage.
• Om ismaskinen har använts en längre tid, bör den strömsättas var månad i 4 till 6 timmar.

Eftersom produkten uppdateras och klassificeras kontinuerligt, kan det hända att maskinen du får inte är helt identisk med bilden i manualen. Vänligen visa din förståelse. Vi kommer att förbättra de kontinuerligt.

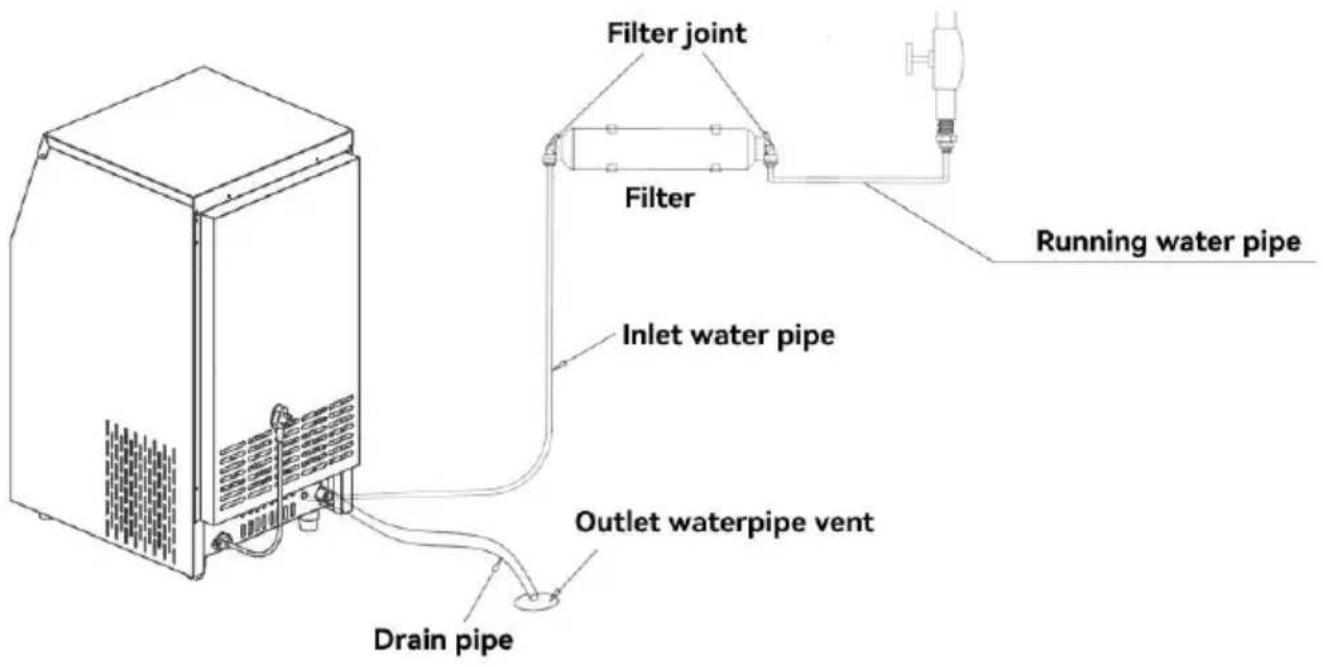

1. Den bör använda filtrerat dricksvatten med normal temperatur för a göra is.

2. Vattenförsörjningstrycket bör kontrolleras mellan 130-550 k Om vattentrycket är för högt, installera en säkerhetsventil. Låt inte slangen under högt tryck.

3. Anslut maskinens utvändiga grenslang till kranen på dricksvattenfiltre Filtret har en skylt som visar utlopp och inlopp.

4. Anslut filtrets inlopp till dricksvattenkranen.

5. För att säkerställa en smidig dränering av maskinen är det viktigt dräneringsröret är under maskinens bottenyta. Dräneringsröret på en maskin med dräneringspump måste vara lägre än förvaringsbehållarens bottenyta.

Varning

Det är bara tillåtet att ansluta till dricksvattnet

Allt-i-ett-installation

※ Om ismaskinen inte levereras med ett filter mås kunderna köpa det själva.

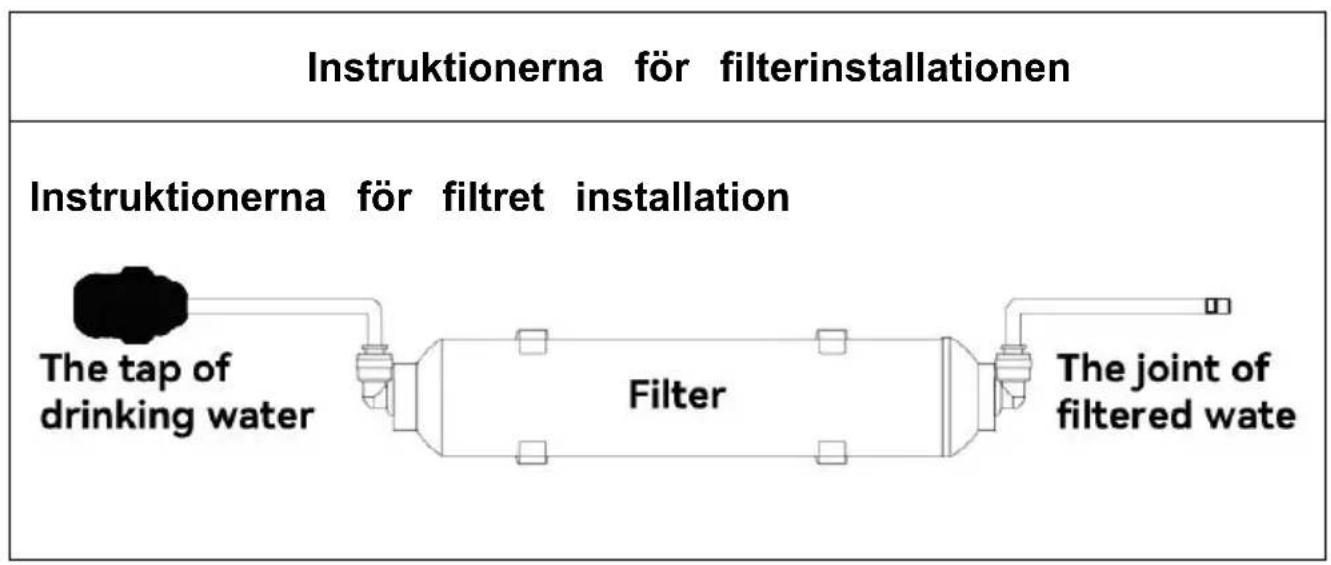

Instruktionerna för filterinstallationen.


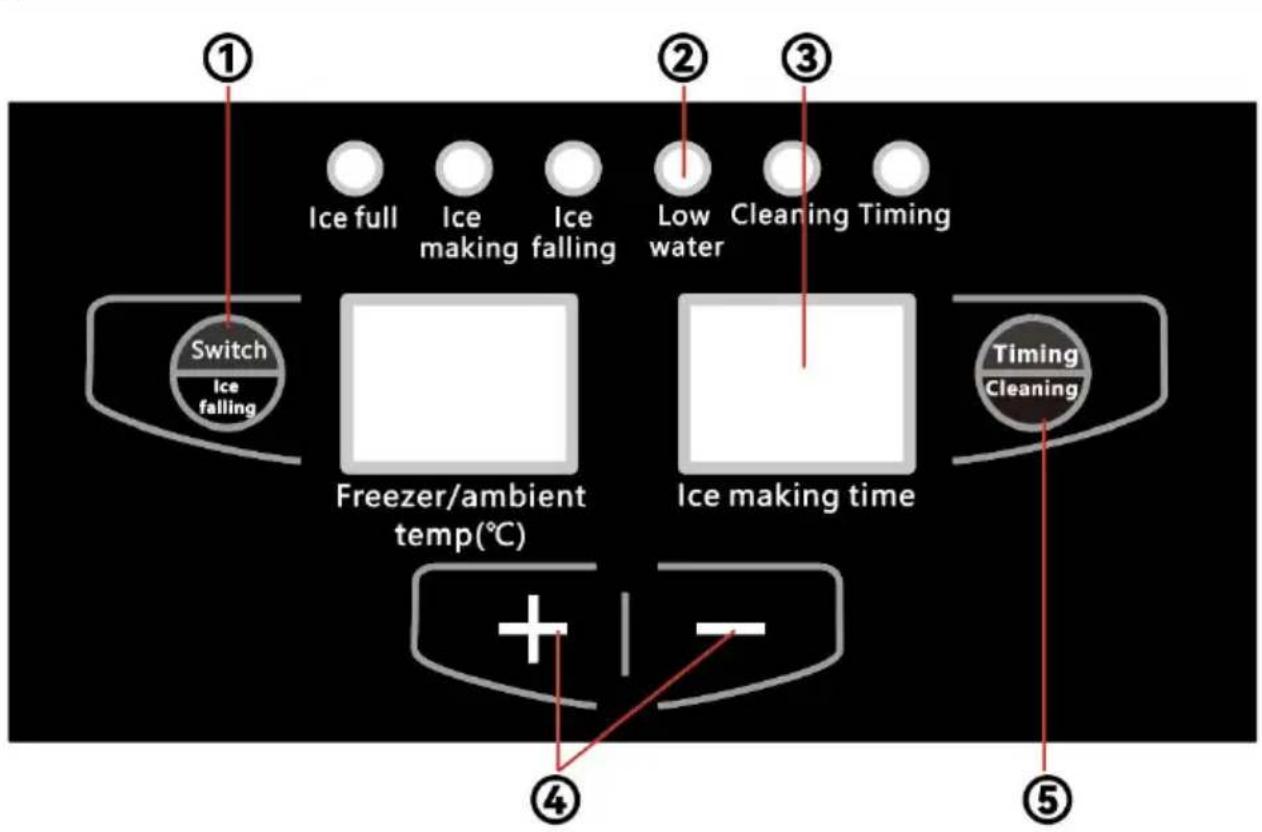

Funktionsbeskrivning av manöverpanelen med fyra knappar för digitalt rör.

① Strömbrytaren och avisningsknappen efter påslagning, klicka gå till istillverkningsläge; Klicka för att gå till avisningsläge und istillverkningsprocessen; I istillverknings- och avisningsläge, tryck håll in i 3 sekunder för att gå till avstängningsläge.
② LED-lampa: Visar maskinens tillstånd
③ Digitalt displayrör

Det vänstra digitalröret visar omgivningstemperaturen och returlufttemperaturen; det högra digitalröret visar tidsomkopplingsti och istillverkningstid.

④ +- knappen;

Justera isbitens tjocklek i arbetsläge ; l läge avstängt eller på justera tidsinställningen; tryck länge på "-"-knappen i 3 sekunde tända eller släcka ljuset.

⑤ Rengörings- och tidsknapp

I standbyläge, tryck på knappen kontinuerligt i 3 sekunder, sys går in i rengöringsläge; Tryck på den här knappen vid uppsta starta nedräkningen för den schemalagda avstängningen och kli sedan för att avbryta den schemalagda avstängningen; Tryck på här knappen i standbyläge för att starta nedräkningen för den schemalagda påslagningen och klicka sedan för att avbryta der schemalagda påslagningen; Den visade tidsenheten är timmar.

Instruktioner för knappanvändning

- Driftsprocess

1. Anslut strömmen, klicka på ismaskinens strömbrytare, ismaskinen bö gå.
2. Öppna vatteninloppets magnetventil för att komma in i vattnet. När vattennivån stiger flyter den flytande kulan upp. När vattennivån när önskad nivå stängs vatteninloppsventilen och rengöringsprogrammet körs När rengöringen är klar startar istillverkningscykeln automatiskt.
3. När isbitens tjocklek när den inställda tjockleken startar avisningsprogrammet, magnetventilen börjar fungera, vattenpumpen slutar fungera, värmen kommer in i förångaren och isbiten faller i cirka 1,5 minuter. När isbiten faller faller isen. Vrid och öppna reed-knappen. När reed-knappen stängs igen återgår maskinen till istillverkningsprocessen.
4. Kompressorn stannar inte under hela istillverkningsprocessen och avisningsprocessen.
5. När ishinken är full med is och den magnetiska tungbrytaren inte stängas automatiskt, slutar maskinen automatiskt att fungera. När tillräckligt många isbitar har tagits bort och den magnetiska tungbrytare

stängs igen, startar maskinen med en fördröjning på 3 minuter och å till istillverkningsprocessen.

Justering av isbittjocklek

1. Håll knappen “+” intryckt i 3 sekunder tills den visade temperaturei börjar blinka. Tryck sedan på knappen “+” eller “-” för att justera isbitjocklek. Genom att trycka på knappen “+” visas siffror i minuter, där ökning med 1 minut läggs till den aktuella istillverkningstiden, upp till maximalt 15 minuter. Varje minskning med 1 minut minskar istillverkningstiden, med en minsta minskning på -7 minuter. Ökad istillverkningstid resulterar i tjockare isbitar, medan en minskning gör isbitarna tunnare.

2. När istillverkningstiden har justerats gäller den nya istillverkningstiden för nästa omgång is efter att den nuvarande omgången är klar.

Klicka på den blå ljusknappen för att slå på den, annars st av den.

- Schemalagd påslagningsfunktion

1. I standby-läge, tryck på den förinställda tidsknappen för att utföra tidspåslagningsfunktionen. Timing-LED-lampan lyser och det visade numret är återstående påslagningstid och enheten visar en timme.
2. I läget för påslagning, klicka på + eller - för att justera återstående påslagningstid.
3. Efter att den schemalagda påslagningen har genomförts, klicka på knappen för schemalagd reservation för att avbryta den schemalagda påslagningen.

•ls full funktion

1. När ishinken är full med is och isbaffeln inte kan stängas automat slutar maskinen att fungera automatiskt.
2. När isbitarna är slut återställs isbaffeln och maskinen startar automa efter en fördröjning på 3 minuter. Om ismaskinen stannar på grund a fluktuationer i spänning och vattentryck, och inte producerar is eller av

vänligen slå först på strömmen efter att ha kopplat bort strömmen i minuter, slå på strömmen för att testa maskinen. På grund av förändivattentemperatur och omgivningstemperatur kan is ibland uppstå i diskh. Om isen är mycket kraftig, koppla ur strömmen i 10 minuter och slå på strömmen igen.

1. När den inte är i något inställningsgränssnitt, tvinga dräneringspump att arbeta i 60 sekunder och avsluta sedan (inklusive standby och stå genom att trycka kontinuerligt på "-"knappen två gånger (gäller inom sekunder).
2. När maskinen är påslagen startar dräneringspumpen automatiskt i 2 sekunder var 15:e minut och stängs sedan av. Obs: Maskinen är i s som är i full is, istillverkning, avisning, vattenpåfyllning, vattenbrist och korttidsrengöring.

Precautions

Följ kraven i denna manual för att underhålla din maskin för att öka ismaskinens tillförlitlighet och livslängd. Bra underhåll kan också undvika överdriven energiförbrukning.

1. Rengör omgivningen runt ismaskinen ofta för att hålla den ren och blockera inte ventilationsgaller som används för ismaskinens ventilation.
2. Skalet kan rengöras med ett neutralt rengöringsmedel och sedan to av med en mjuk trasa. Vid behov kan kommersiella rengörings- och polermedel för rostfritt stål användas.
3. Filter bör kontrolleras regelbundet och omedelbart bytas ut mot nya om de är skadade.
4. Ismaskinens vattentank och insidan av isförvaringsrummet kan spola direkt med vattenledningar. Använd inte för högt vattentryck och spola direkt vattenpumpen och delen ovanför isbrickan för att förhindra att kretsen blir genomblöt.
5. Underhåll av luftkylda ismaskinens kondensor: Rengör den luftkylda kondensorn en gång var tredje månad. Använd en mjuk borste eller detammsugare med borste för att borsta kondensorns fenor upp och ne längs fenornas riktning för att undvika att skada fenorna och påverka

kyleffekten.

	Alla typer av underhåll omfattas inte av garantir
	Filterelementen bör bytas regelbundet.
	Stäng av vattenmunstycket och strömmen innan du eller kontrollerar maskinen.
	Om det finns mycket smuts och kalk i maskinen, rören är blockerade, vänligen ring kundtjänst. Doo kommer det att kosta pengar för dörr-till-dörr-servi
	Det luftkylda kondensatorbladet är mycket vasst. V försiktig så att du inte skadar dig när du rengö

säkerhetsanvisning för is

Rutinmässigt underhåll och inspektion är särskilt viktigt om isen ska användas som ätbar is.

Om ismaskinen har använts under en längre tid kan den producerade fastna i kalkavlagringar, mögel eller rost på grund av temperatur, vatten och kvalitet eller åldring Därför är det viktigt att behålla insidan av kylskåpet rengörs genom rutinmässigt underhåll. Om du hittar främmand föremål i botten av kylskåpet eller i isen under drift eller underhåll, vänligen sluta använda ismaskinen och kontakta säljaren omedelbart.

1. Isskopa (rengör en gång om dagen)

Blötlägg isskopan i varmt vatten (30–40 °C) med desinfektionslösning i än 3 minuter, skölj sedan med kranvatten och torka torrt.

1. Kylskåpsdörr (rengör en gång om dagen)

Eftersom kylskåpsdörren är känslig för bakteriell kontaminering, se till a

hålla den ren genom att torka av den med en mjuk trasa och varmt

1. Kylskåp, isskophållare och fodral (rengörs varje vecka) .

Viktig information

1. För att förhindra deformation eller sprickbildning i plastdelar, undvik kontakt med bekämpningsmedel eller andra oljiga ämnen.

2. Avlägsna noggrant smuts eller damm från isskopans fästram

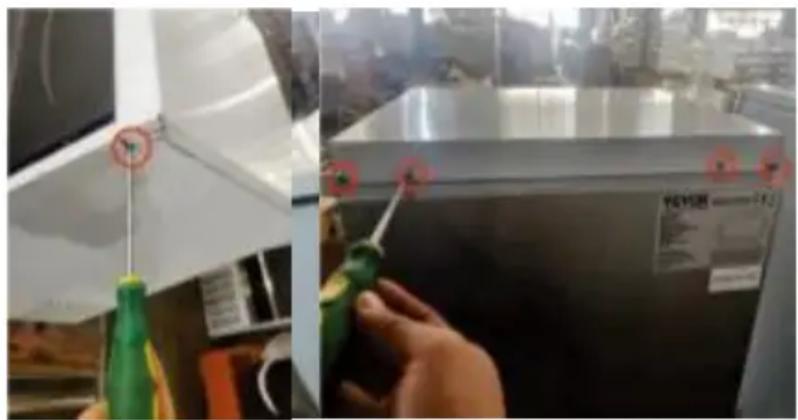

1. Topp c över demontering

Det finns sex skruvar framför det övre locket på maskinen på vänster höger sida och baksidan, använd en stjärnskruvmejsel för att ta bort sex

skruvarna moturs och lyft sedan försiktigt den övre täckplattan och pla den den i ett lämpligt läge.

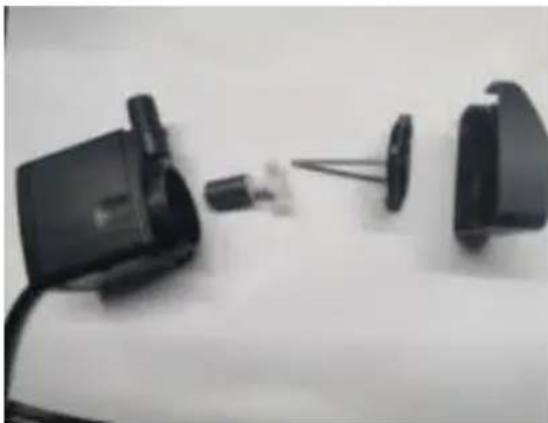

2. Demontering och rengöring av vattenpump (rengöring varannan månad)

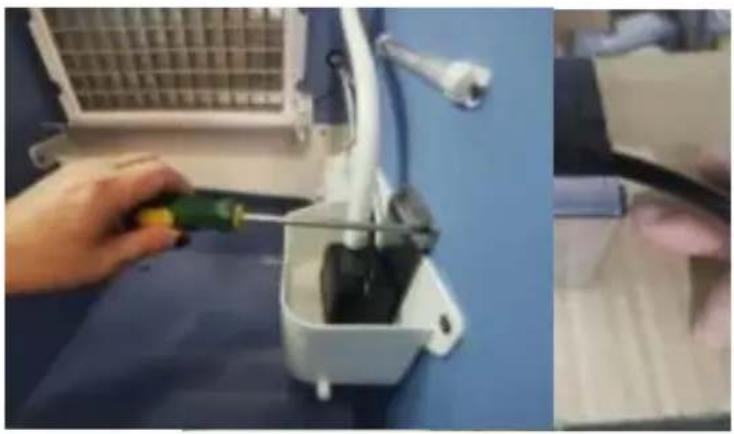

2.1 Ta bort de två skruvarna ovanför pumpens stödfäste med en stjärnskruvmejsel och dra sedan ut pumpens pumprörskoppling från pumpen.

utloppsmunstycket och ta bort de två skruvarna längst ner på pumpstå stöd med en stjärnskruvmejsel.

2.2 Ta bort det främre locket /filtret (figur 1) så kan filtret tas bort c

2.3 Vrid locket moturs och ta bort det (Figur 2).

2.4 Ta bort rotorn efter att du tagit bort tätningslocket. Rotorn fixeras läge med en magnet och kan endast tas bort genom att hålla vatten med ett klämma. eller fingernagel I (Figur 3).

2.5 rengör den och sätt tillbaka vattenpumpen igen .

1. Rengöring av isgaller (rengöring varannan månad)

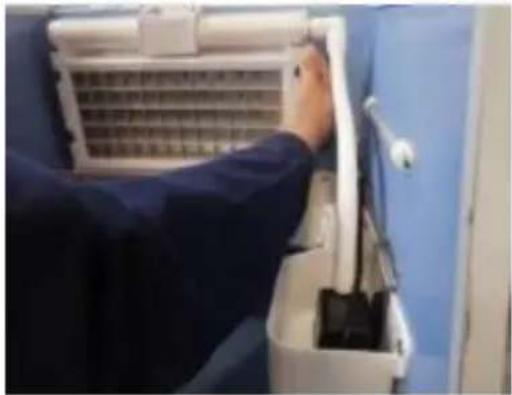

3.1 Håll klämman på vattenröret och dra sedan av pumpröret

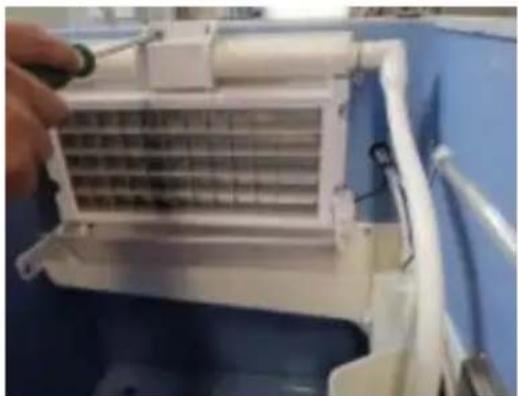

3.2 Ta bort de två skruvarna på rörhållaren med ett kryss skruvmejseln och ta sedan bort hållaren och röret.

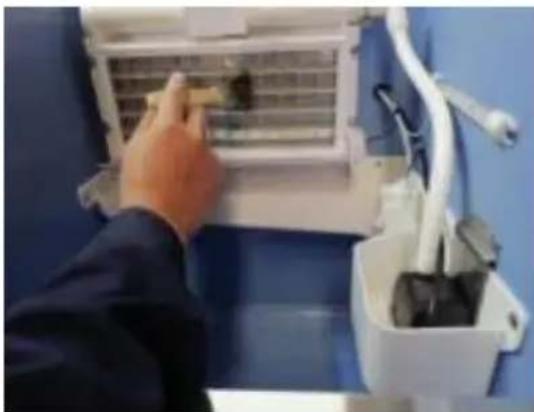

3.3 Tvätta isgallerytan med en mjuk borste eller svamp doppad i vinä eller kalkborttagare för att rengöra kalken.

Person using a white air conditioner unit to clean or install a small container (no visible text or symbols)

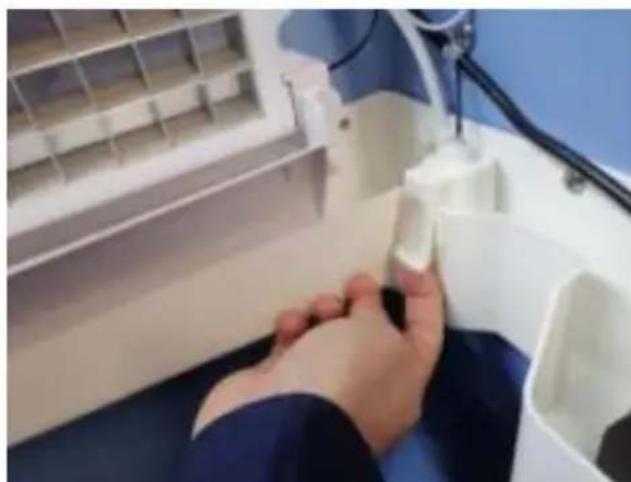

3.4 Använd en stjärnskruvmejsel för att ta bort fästskruven på isduschröret och ta sedan bort vänster och höger plugg samt duschrö samtidigt. Rengör sedan rörets insida och utsida av duschröret med e borste.

3.5 Rengör pumphuvudets slang med en borste.

1. Tvätta flytbollen (tvätta en gång varannan månad)

Ta bort flottörkulan från diskhons springa och rengör flottörkulan med borste.

1. Rengöring av diskbänken och kylskåpet

5.1 Doppa i vinäger eller kalkavlagringsmedel med en mjuk trasa, torkytan på diskhon och kylskåpet och rengör ytan.

5.2 Diskbänken rengörs varannan månad och kylskåpet rengörs en gå

veckan.

6. Daglig rengöring av vattendragen

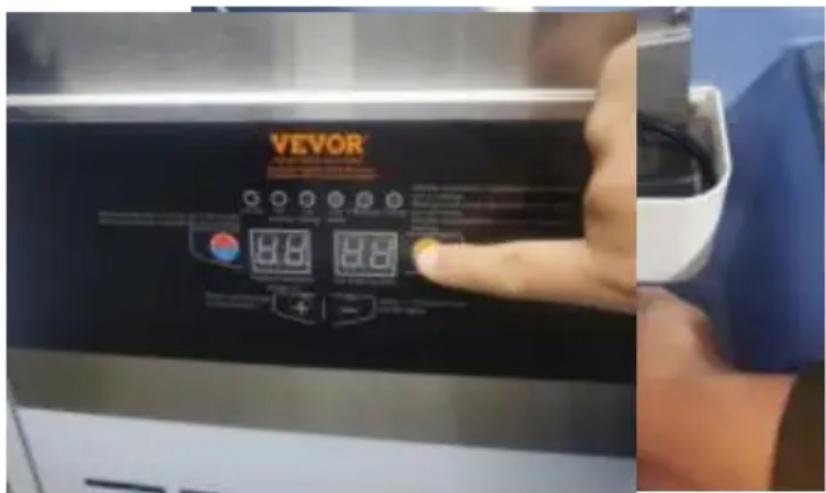

6.1 Blanda rätt mängd citronsyralösning med en ren hink. Häll sedan lösningen i vasken, klicka på skärmen för att rensa tangenten. Efter rengöring, dra ut tankens avtappningsplugg och töm sedan citronsyralösningen i tanken.

VEVOR® 88 88 + -

6.2 Häll en lämplig mängd vatten i diskhon, tryck sedan på diskknappädiska i 3-5 minuter, töm vattnet i tanken och upprepa 4-6 gånger.
6.3 Se till att vattenvägen rengörs var 7–15:e dag.

Innan du kontaktar kundtjänst efter försäljning

Om ismaskinen fungerar felaktigt, vänligen kontakta kundtjänsten kundtjänst. Du behöver dock bekräfta följande situation.

1. Om vattenhöjden är normal eller inte.

Det korrekta sättet att kontrollera det är att lossa inloppskopplingen (6-grenad anslutning) bakom maskinen. Om det läcker normalt när du lossar kopplingen till en

önskat värde, det betyder normalt. Annars finns det inget vatten.

1. Bekräfta om maskinen är elektrifierad eller inte.

Våra ismaskiner är alla helautomatiska, så vissa modeller har inte det strömbrytare. Du kan be en elektriker om hjälp

kontroll. Framför allt bör du vara uppmärksam på uttaget.

3. Modellnummer och serienummer.

Det finns en namnskylt på framsidan och modellnummer och serienum på sidokortet.

	Det kommer att kosta avgifter för dörren till dörrser problemet orsakas av användarna (till exempel ing vatten, ingen el, miljö osv.)
	För att förhindra högtryckssprutning av vatten, lossa inloppets koppling helt när du kontrollerar vattenhuv
	Plastdelar omfattas inte av garantin.

Garanti

1. Vårt företag godkänner garantin på produkten inom 1 år. Arbetskraftskostnaden och utbyte av komponenter är kostnadsfria inom garantin.

2. Alla plastdelar omfattas inte av garantin.

3. Vår garanti är begränsad. Förutom själva maskinen omfattas någon form av gemensamt ansvar av garantin.

4. Rutinmässigt underhåll, rengöring och alla problem som upp felaktig användning omfattas inte av garantin.

5. Alla garantitjänster bör utföras av maskinhandlare eller relate institut.

Fel	Möjlig orsak	Lösning
Ismaskinen fungerar inte	Inte ansluten till strömförsörjning eller vattenförsörjning.	1. Säkringar 2. Strömbrytar 3. Kabel 4. Vattenströmbrytare 5. Eluttag 6. Uttag
	Isbrickans avskärmning förblir öppen	Om isbrickans avskärmning kunde öppnas och stäng automatiskt
Maskinen stannar efter 3 minuter efter att den påslagen	Högspänningsskydd	1. Högtemperaturmiljö 2. Smutsigt kondensorfilter 3. Skadad fläktmotor
Maskinen kan bara göra en bricka is varje gång der är påslagen	Isen är full eller isbrickan avskärmning förblir öppen	1. Om isbrickans avskärmning skulle kunna öppnas och stängs automatiskt 2. Isen är full om det faller
Isen kunde inte falla av isbricka	Smutsig isbricka	Rengöring och desinfektion behöver gjort
	Maskinen är inte placerad ett plant underlag	Justera maskinen till ett plant underlag
	Omgivningstemperaturen är för låg	Omgivningstemperaturen bör vara högre 5 °C
	Isen är för tjock	Justera parametern för tee-isens tjocklek till under
	Felaktig magnetventil	Byt ut magnetventilen
Isen är för tur eller inte komplett	Vattennivån i tanken är få låg	Kontrollera vattennivån, kontrollera om det finns eventuellt läckage
	Inloppsventilen fungerar inte	Kontrollera inloppsventilen
	Inte tillräckligt med vattentryck	Vattentrycket måste vara p 0,13–0,55 MPa
	Vattenrören är blockerade	Kontrollera rör och skarva för smuts
Istillverkningen går långsamt	Kondensorn är smutsig	Rengör kondensorn
	Temperaturen är för hög e så ventilationen är dålig	Omgivningstemperaturen bör inte överstiga 40 °C säkerställa ventilation
	Flytkulan i tanken är för eller så finns det läckage	Justera flottörkulan eller by ut den vattentank
	Läckage i vattentanken	Byt vattentank
	Inloppsventilen kunde inte tätt stängd eller läckage	Rengör eller byt ut inloppsventilen
	Inte tillräckligt med utrymm runt maskinen	Ge tillräckligt utrymme
Indikatorlampa n för full is lyser men det finns ingen is	Trasig isbricka	Kontrollera om isbrickans avskärmning har fastnat
E1-larm	Omgivningstemperatursenso rn går sönder	Byt ut omgivningstemperaturgivare n
E2-larm	Returlufttemperatur sensorn går sönder	Byt ut temperaturgivaren fö returluft
E1, E2-larm	Både omgivningstemperaturgivare n och returlufttemperaturgivaren går sönder	1. byt ut omgivningstemperatursenso rn och returlufttemperaturgivare 2. ge tillräckligt med utrymme

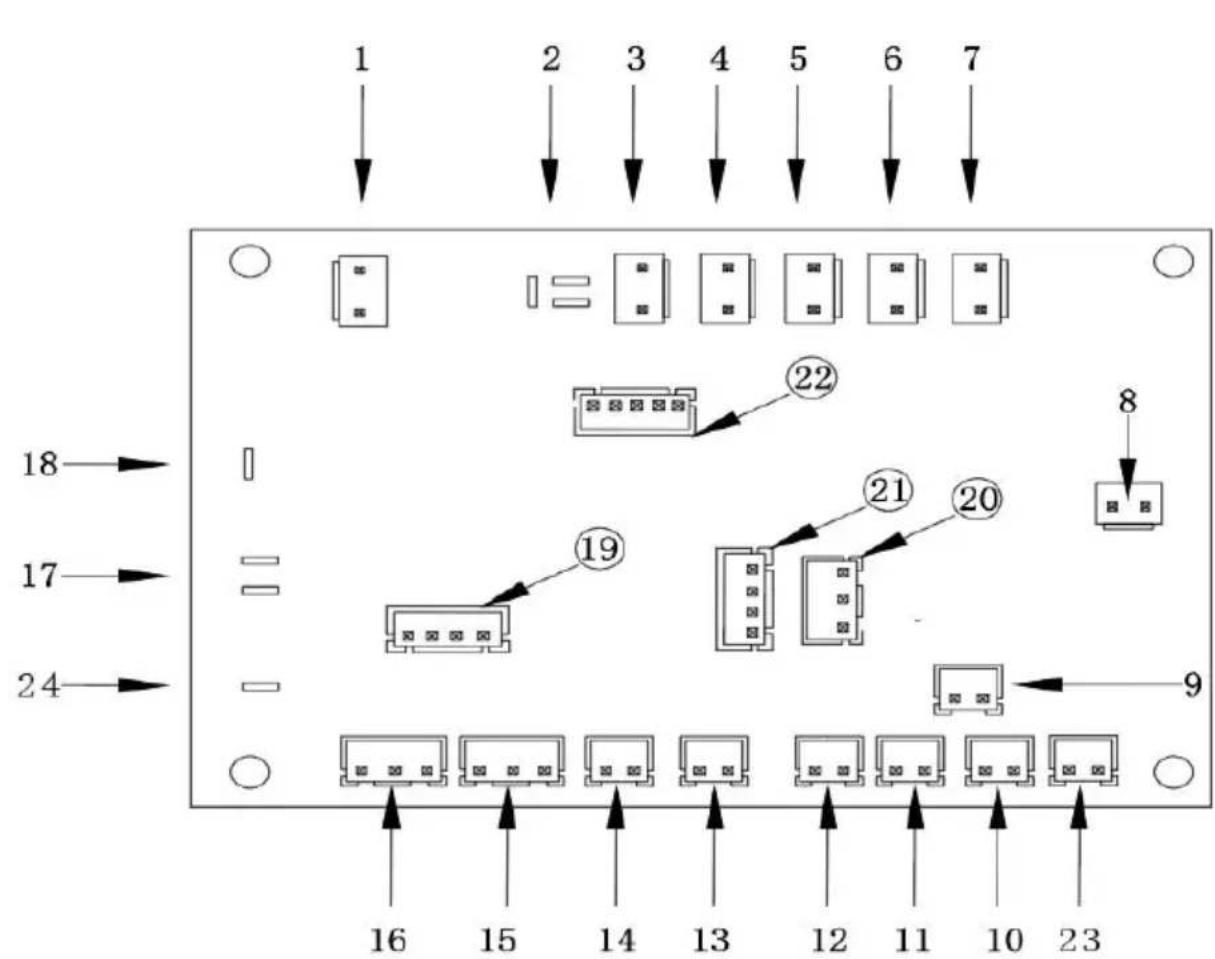

Circuit diagram

Kopplingsschema för moderkort för liten ismaskin.

1 2 3 4 5 6 7 18— 17— 24— 16 15 14 13 12 11 10 23 22 21 20 8

1. Elementär transformatorpaviljong2. Nolllinje3. Avisningsventil4. Vattenpump5. Fläkt6. Inloppsventil7. Avloppsventil8. Transformator sekundär9. Omgivningsljus10. blått ljus11. Flyta12. Avdunstningssond

13. Kondensationssond14. Dräneringsalternativ15. Blåljuskontroll16. Detektering av avisning17. Anslut spänningskabeln18. Kompressornsspänningsledning19. Anslut till Swift serieport20. Sond för full is21. Nedladdningsport22. Bildskärm23. Likströmsfläkt24. Anslut maskinen

Hänvisning antal	Del namn	Hänvisning antal	Del namn
1	Inre tankavloppsrör	19	Vattentank / Vattentrå
2	Avloppsutlopp	20	Övre täckpanel
3	Vatteninloppsventil	21	Vänster och höger glidskenor
4	Nätsladd	22	Höger sidopanel
5	Kapillärrör	23	Dörrpanel
6	Vätskebehållare	24	Skärm
7	Magnetventilens spole	25	Frontpanel
8	Kontrollkort	26	Skumisolering för innertank
9	Vänster sidopanel	27	Bakpanel
10	Inre tank	28	Magnetventil
11	Bakre luftventilsskydd	29	Högtrycksrör
12	Blått ljus LED	30	Kondensor
13	Vattenpumpens utloppsrör	31	Fläktkåpa
14	Flytvik	32	Fläkt
15	Flytboll	33	Filtrera
16	Vattenförsörjningsrör för isbricka	34	Kompressor
17	Isbricka	35	Bottenplatta
18	Vattenpump	36	Maskinfötter
