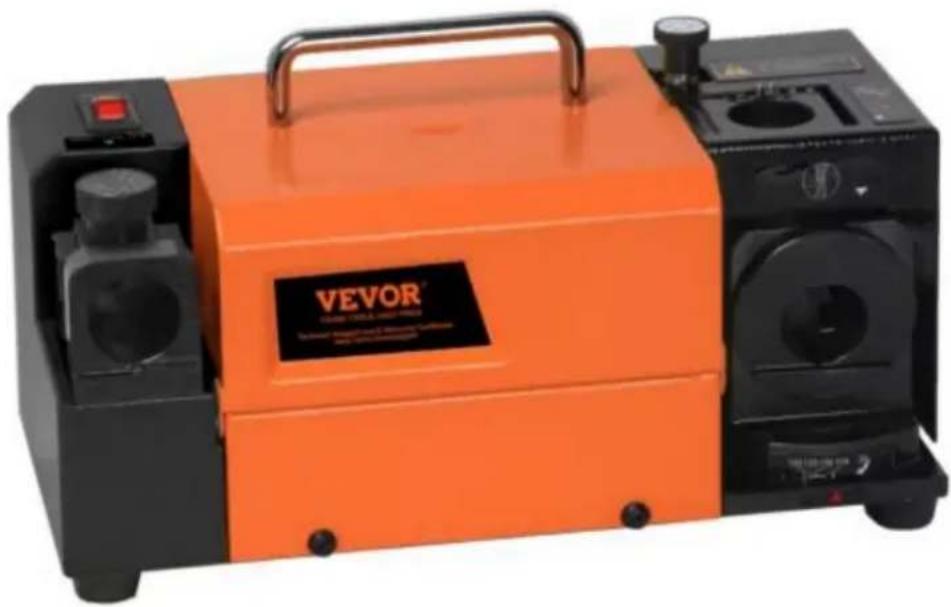

MR-20G - Gereedschapslijper Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	MR-20G
Producttype	Gereedschapsslijpmachine (boor slijper)
Geschikte boordiameter	3 tot 20 mm (met ER20 en ER25 spantangen)
Punt hoek	95° tot 135° (instelbaar)
Slijpschijf type	Diamantslijpschijf
Motor	Krachtige gelijkstroommotor, elektrische aandrijving
Voeding	Netstroom (spanning niet gespecificeerd, Europese standaard)
Meegeleverde spantangen	ER20: φ3-φ13 (11 stuks), ER25: φ14-φ20 (7 stuks)
Hoofdfuncties	Slijpen van de punthoek, slijpen van de vrijloophoek van de lippen, instellen van het middelpunt (zieldikte)
Constructiematerialen	Metaal, kunststof
Afmetingen (geschat)	Ongeveer 30 x 20 x 20 cm (niet meegeleverd, schatting)
Gewicht (geschat)	Ongeveer 5 tot 7 kg (niet meegeleverd, schatting)
Rotatiesnelheid (geschat)	Ongeveer 5000 tpm (niet gespecificeerd, schatting)
Geluidsniveau	Draag aanbevolen gehoorbescherming
Veiligheid	ANSI veiligheidsbril, gehoorbescherming, beschermende handschoenen; niet gebruiken in de buurt van ontvlambare materialen; stekker uittrekken voor onderhoud
Onderhoud en reiniging	Persluchtspuit voor/na gebruik; reinigen met een droge doek; niet onderdompelen in water
Reserveonderdelen en repareerbaarheid	Vervangbare diamantslijpschijf, vervangende spantangen; gebruik alleen identieke onderdelen voor garantie
Algemene informatie	Gemaakt in China; technische ondersteuning: www.vevor.com/support; elektronische garantie beschikbaar

Veelgestelde vragen - MR-20G Vevor

Hoe installeer ik de boor in de spantang?

Selecteer de juiste spantang voor de boordiameter. Plaats de spantang in de spantanghouder onder een hoek van 45° en draai de moer lichtjes aan. Steek de boor ongeveer 35 mm in de spantang zonder te strak aan te draaien.

Hoe lijn ik de boor uit voor het slijpen?

Stel de schaalring in op de boordiameter. Plaats de spantanghouder in het afstelrek. Draai tot aan de aanslag en trek dan voorzichtig terug. Controleer of de snijlip parallel is aan de spleet. Pas de schaal aan indien nodig.

Welke punthoek kan ik krijgen?

De punthoek is instelbaar van 95° tot 135°. Gebruik het slijprek voor de punthoek door de boor van links naar rechts te bewegen tot het slijpgeluid verdwijnt.

Hoe slijp ik de vrijloophoek van de lippen?

Plaats de spantanghouder in het punt-scheidingsrek (vrijloophoek). De gleuf van de moer moet op de pen passen. Slijp van links naar rechts, draai dan om en herhaal aan de andere kant.

Welk regelmatig onderhoud heeft de slijpmachine nodig?

Voor en na elk gebruik de machine reinigen met perslucht, vooral de gaten. Gebruik een droge doek voor de oppervlakken. Dompel de machine nooit onder in water.

Hoe vervang ik de diamantslijpschijf?

Trek de stekker uit. Open de afdekking met een 4 mm inbussleutel. Wacht tot de slijpschijf is afgekoeld (ongeveer 3 min). Houd het wiel met één hand vast en draai de schroef linksom los met de sleutel. Verwijder de oude slijpschijf en plaats de nieuwe, draai de schroef vast en plaats de afdekking terug.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een ANSI veiligheidsbril, gehoorbescherming en handschoenen. Houd het werkgebied schoon en houd kinderen weg. Draag geen losse kleding. Trek de stekker uit voor elke ingreep. Gebruik het gereedschap nooit zonder de slijpschijfkap.

Welke boren kan ik met dit model slijpen?

De slijpmachine accepteert boren met een diameter van 3 tot 20 mm dankzij de ER20 spantangen (3-13 mm) en ER25 (14-20 mm). De punthoek kan variëren van 95° tot 135°.

Is het apparaat bedoeld voor commercieel gebruik?

Nee, dit product is bedoeld voor huishoudelijk gebruik of in een hobbywerkplaats. Het is niet geschikt voor intensief commercieel gebruik.

Waar vind ik technische ondersteuning voor dit product?

Technische ondersteuning en het elektronische garantiecertificaat zijn beschikbaar op de website www.vevor.com/support. U kunt ook via deze site contact opnemen met de ondersteuning.

GEBRUIKSAANWIJZING MR-20G Vevor

Technische ondersteuning en e-garantiecertificaat www.vurig.com/ondersteuning

BORENSLIJPER

MODEL: MR-20

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen behalen als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen omvatten. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

BORENSLIJPER

TOUGH TOOLS, HALF PRICE

MODEL: MR-20G

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vurig.com/ondersteuning

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker dit lezen gebruiksaanwijzing zorgvuldig.
	Draag tijdens het werken altijd een ANSL-goedgekeurde veiligheidsbril met gereedschap en apparatuur.
	Draag oogbescherming.
	Draag gehoorbescherming.
	Draag beschermende handschoenen.
	Compliance is een EG- en VK-veiligheidscertificering.
	CORRECTE VERWIJDERING
	Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een gekruiste kliko through geeft aan dat het product gescheiden afval vereist collectie in de Europese Unie. Dit geldt voor het product en alle accessoires gemarkeerd met dit symbool. Producten als zodanig gemarkeerd mogen niet bij het normale huishoudelijke afval worden weggegoafval, maar moet naar een inzamelpunt worden gebracht voor recycling elektrische en elektronische apparaten

Veiligheidswaarschuwingen en voorzorgsmaatregelen

Bedankt voor het gebruik van dit product. Om er zeker van te zijn dat het wel kan

Bedien de machine op de juiste manier; lees eerst deze instructie aandachtig door

Gebruik en bewaar deze op de juiste manier voor toekomstig gebruik. Zorg ervoor dat u dit leest.

Lees de voorzorgsmaatregelen en veiligheidsregels op deze pagina om uw veilig gebruik te garanderen. Dit

In de handleiding worden veiligheidswaarschuwingen en voorzorgsmaatregelen,

bediening, onderhoud en reiniging uiteengezet. De waarschuwingen en instructies die hierin worden besproken,

handleiding kan niet alle mogelijke omstandigheden en situaties beschrijven die zich kunnen voordoen.

Voorzichtigheid en gezond verstand zijn niet ingebouwd in dit product, zoals wij geloven

dat de toepassingen aan deze codes zullen voldoen.

Lees ALLE instructies voordat u uw machine gebruikt.

1. Houd de werkplek schoon. Rommelige ruimtes nodigen uit tot blessures.
2. Houd rekening met de omstandigheden op de werkplek. Gebruik geen machines of elektrisch gereedschap op vochtige of natte locaties. Niet blootstellen aan regen. Houd de werkplek goed verlicht. Gebruik geen elektrisch aangedreven gereedschap in de aanwezigheid van brandbare gassen of vloeistoffen.
3. Houd kinderen uit de buurt. Kinderen mogen nooit in het werkgebied worden toegelaten. Laat ze niet omgaan met machines, gereedschap of verlengsnoeren.
4. Bewaar niet-gebruikte apparatuur. Wanneer het gereedschap niet wordt gebruikt, moet het op een droge plaats worden bewaard om roest te voorkomen. Berg gereedschap altijd op en houd het buiten bereik van kinderen.
5. Gebruik het juiste gereedschap voor de klus. Probeer niet een klein gereedschap of hulpstuk te forceren om het werk van een groter industrieel gereedschap te doen. Er zijn bepaalde toepassingen waarvoor dit gereedschap is ontworpen. Het zal het werk beter en veiliger doen op het tempo waarvoor het bedoeld was. Wijzig dit gereedschap niet en gebruik dit gereedschap niet voor een doel waarvoor het niet bedoeld is.
6. Kleed je goed. Draag geen losse kleding of sieraden, aangezien deze mogelijk in bewegende delen verstrikt kunnen raken. Beschermende, elektrisch niet-geleidende kleding en antislipschoenen worden aanbevolen tijdens het werken. Draag een beperkende haarbedekking om lang haar vast te houden.
7. Gebruik oog- en gehoorbescherming. Draag altijd ANSI-goedgekeurde impactveiligheidsbril. Draag een volgelaatsscherm als u metaalvijlsel of houtkrullen produceert.
8. Reik niet te ver. Zorg ervoor dat u te allen tijde goed staat en in evenwicht blijft. Reik niet over of over lopende machines heen.
9. Onderhoud gereedschap zorgvuldig. Houd gereedschap scherp en schoon voor beter en veiliger prestaties. Volg de instructies voor het smeren en vervangen van accessoires. Inspecteer de gereedschapssnoeren regelmatig en laat ze, als ze beschadigd zijn, repareren door een bevoegde technicus. De handgrepen moeten te allen tijde schoon, droog en vrij van olie en vet worden gehouden. Schakel het apparaat uit en haal de stekker uit het stopcontact vóór onderhoud en reiniging.
10. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de Uit-positie staat

wanneer deze niet in gebruik is en voordat u de stekker in het stopcontact steekt.

1. Blijf alert. Let op wat je doet, gebruik je gezond verstand. Bedien geen enkel gereedschap als u moe bent.
2. Controleer op beschadigde onderdelen. Voordat u welk gereedschap dan ook gebruikt, moet, als welk onderdeel dan ook beschadigd lijkt, zorgvuldig worden gecontroleerd om vast te stellen dat dit correct functioneert en de beoogde functie vervult. Controleer op uitlijning en binden van bewegende delen; eventuele kapotte onderdelen of bevestigingsmiddelen; en elke andere omstandigheid die de juiste werking kan beïnvloeden. Welk onderdeel dan ook beschadigd moet op de juiste manier worden gerepareerd of vervangen door een gekwalificeerde technicus. Gebruik het gereedschap niet als een schakelaar niet goed in- en uitgeschakeld kan worden.
3. Bescherm u tegen elektrische schokken. Voorkom lichaamscontact met geaarde oppervlakken zoals buizen, radiatoren, fornuizen en koelkastbehuizingen.
4. Vervangende onderdelen en accessoires. Gebruik bij onderhoud alleen identieke vervangingsonderdelen. Bij gebruik van andere onderdelen vervalt de garantie. Gebruik alleen accessoires die bedoeld zijn voor gebruik met dit gereedschap.
5. Gebruik het gereedschap niet als u onder invloed bent van alcohol of drugs. Lees de waarschuwingslabels op recepten om te bepalen of uw oordeel of reflexen zijn verminderd tijdens het gebruik van medicijnen. Als er enige twijfel bestaat, bedien het gereedschap dan niet.
6. Onderhoud. Voor uw veiligheid moet er regelmatig onderhoud worden uitgevoerd door een gekwalificeerde technicus.
7. Gebruik de machine nooit in de buurt van brandbare materialen.
8. Dompel het apparaat NIET onder in water of een andere vloeistof.
9. Dit product kan niet voor andere doeleinden worden gebruikt. Niet geschikt voor commercieel gebruik. ALLEEN BINNENSHUIS TE GEBRUIKEN.
10. Gebruik geen alcohol, benzine, etc. als koelvloeistof.
11. Houd omstanders op veilige afstand van de werkplek. Iedereen die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen.

Fragmenten van het werkstuk of van een kapot accessoire kunnen wegvliegen en schade of letsel veroorzaken buiten het directe werkgebied.

1. Er kunnen handelingen ontstaan waarvoor het elektrisch gereedschap niet is ontworpen, die een gevaar vormen en persoonlijk letsel veroorzaken.
2. Gebruik geen accessoires die niet specifiek zijn ontworpen of aanbevolen door de fabrikant van het gereedschap. Alleen omdat het accessoire op uw elektrisch gereedschap kan worden aangesloten, garandeert dit geen veilige werking.
3. De nominale snelheid van het accessoire moet minimaal gelijk zijn aan de maximale snelheid die in de gebruikershandleiding wordt aangegeven. Accessoires die sneller werken dan hun nominale snelheid kunnen breken en uit elkaar vliegen.
4. Dit apparaat is niet bedoeld voor gebruik door jonge of kwetsbare personen, tenzij onder toezicht van een verantwoordelijke persoon om ervoor te zorgen dat zij het apparaat veilig kunnen gebruiken. Er moet toezicht worden gehouden op jonge kinderen om ervoor te zorgen dat ze niet met het apparaat spelen. Kinderen en huisdieren moeten uit de buurt van het product worden gehouden.
5. Gebruik dit apparaat niet voor andere doeleinden dan het beoogde gebruik.
6. Gebruik het niet buitenshuis of voor commerciële doeleinden. 29. REINIG HET NIET MET SCHUREND MATERIAAL.
7. Laat het apparaat nooit onbeheerd achter terwijl het in gebruik is.

Opmerking: De prestaties van dit gereedschap (indien gevoed door netspanning) kunnen variëren afhankelijk van variaties in de lokale netspanning. Het gebruik van verlengsnoeren kan ook de prestaties van het gereedschap beïnvloeden.

⚠ Waarschuwing: De waarschuwingen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties omvatten die zich kunnen voordoen. De gebruiker moet begrijpen dat gezond verstand en voorzichtigheid belangrijke factoren zijn die niet in dit product kunnen worden ingebouwd, maar wel moeten worden toegepast door de gebruiker van het gereedschap.

1. Als de slijpschijf losraakt, schakel dan de machine onmiddellijk uit en controleer of deze stevig is gemonteerd en niet beschadigd is.
2. Probeer nooit de slijpschijf met uw handen tegen te houden, ook al draagt u veiligheidshandschoenen. Het wiel snijdt door handschoenen en uw hand en veroorzaakt ernstig letsel. Gebruik het gereedschap nooit zonder de slijpschijfdeksel op zijn plaats.

Deksel op zijn plaats.

1. Als het netsnoer beschadigd is, moet het vervangen worden door een speciaal snoer of montage verkrijgbaar bij de fabrikant of zijn serviceagent.

BEWAAR DEZE INSTRUCTIES

BELANGRIJKSTE TOEPASSING EN KENMERKEN 1. Het

slijpen is nauwkeurig en snel, eenvoudige bediening zonder vaardigheid om te slijpen.

1. Economische prijs die de kosten aanzienlijk verlaagt en het gebruikseffect verbetert.
2. Met een diamantslijpschijf kan deze direct worden uitgerust met een nauwkeurige hoek en een lange levensduur.

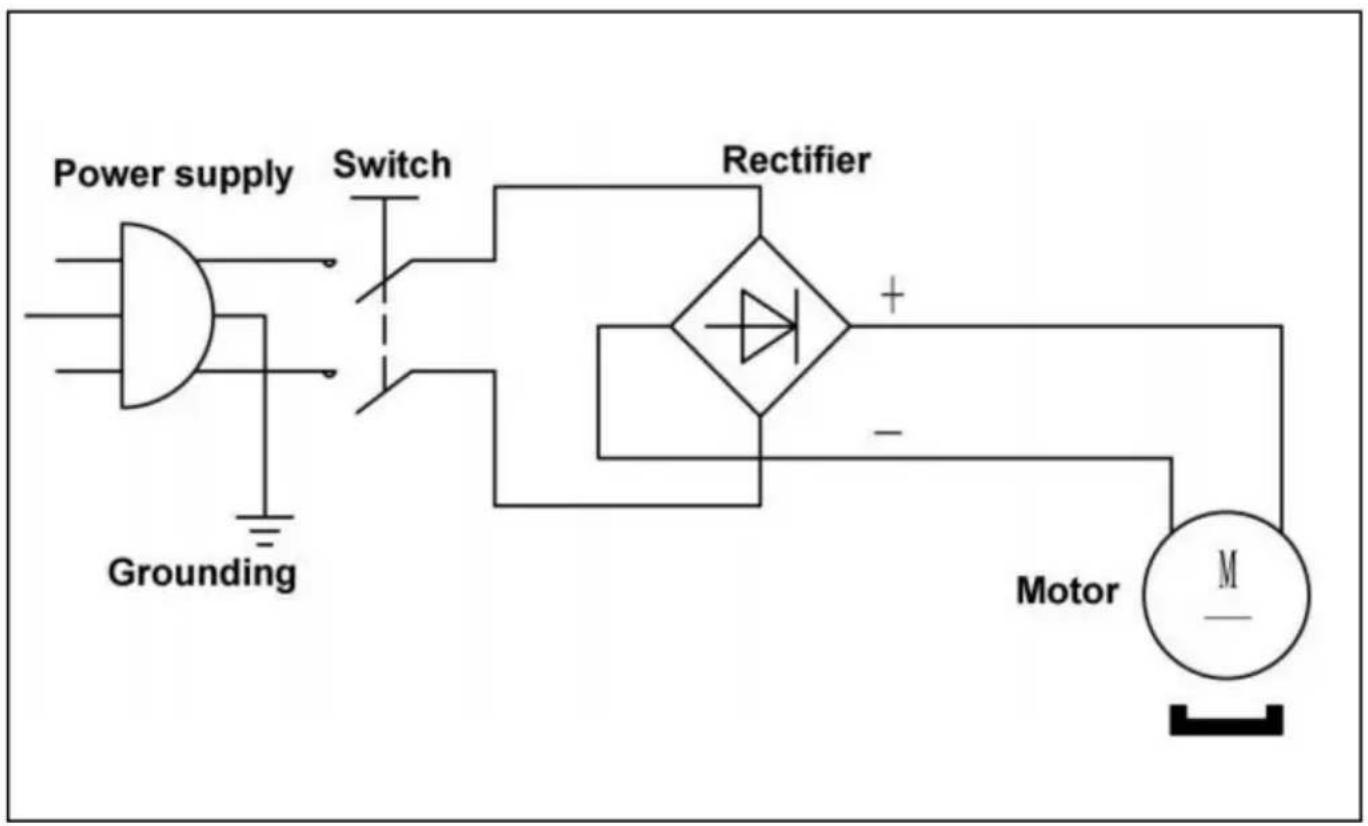

3. De elektrisch gestuurde en krachtige DC-motor: stabiele frequentie, sterke paardenkracht en lange levensduur.
4. De machine is ingesteld met de functie van het aanpassen van een puntgrootte (centraa punt), die effectief kan coördineren met het materiaal van het boorgat en de rotatiesnelheid. Het kan de kwaliteitsprecisie regelen en de levensduur van de boor verlengen.

PRODUCTPARAMETERS

MODEL Spanning		Motor Stroom	SLIJPEN BEREIK	PUNT HOEK	DE LIJST G-WIEL
MR-20G	Noord Amerika: AC120V 60Hz	120W	y3 20 mm	95°~135°	CBN (voor HSS)×1SD (voor Carbide)×1
	Europese Unie: AC220-240V 50 Hz				CBN (voor HSS)×1SD (voor Carbide)×1

ONDERDELEN: ER20 spantangen: ÿ3-ÿ13 (11 stuks), ER25 spantangen: ÿ14-ÿ20 (7 stuks)

spantang (ER20) ×1

Spantang (ER25) × 1 Elektrische draad × 1 2 stuks

inbussleutel

ACTIVITEITEN

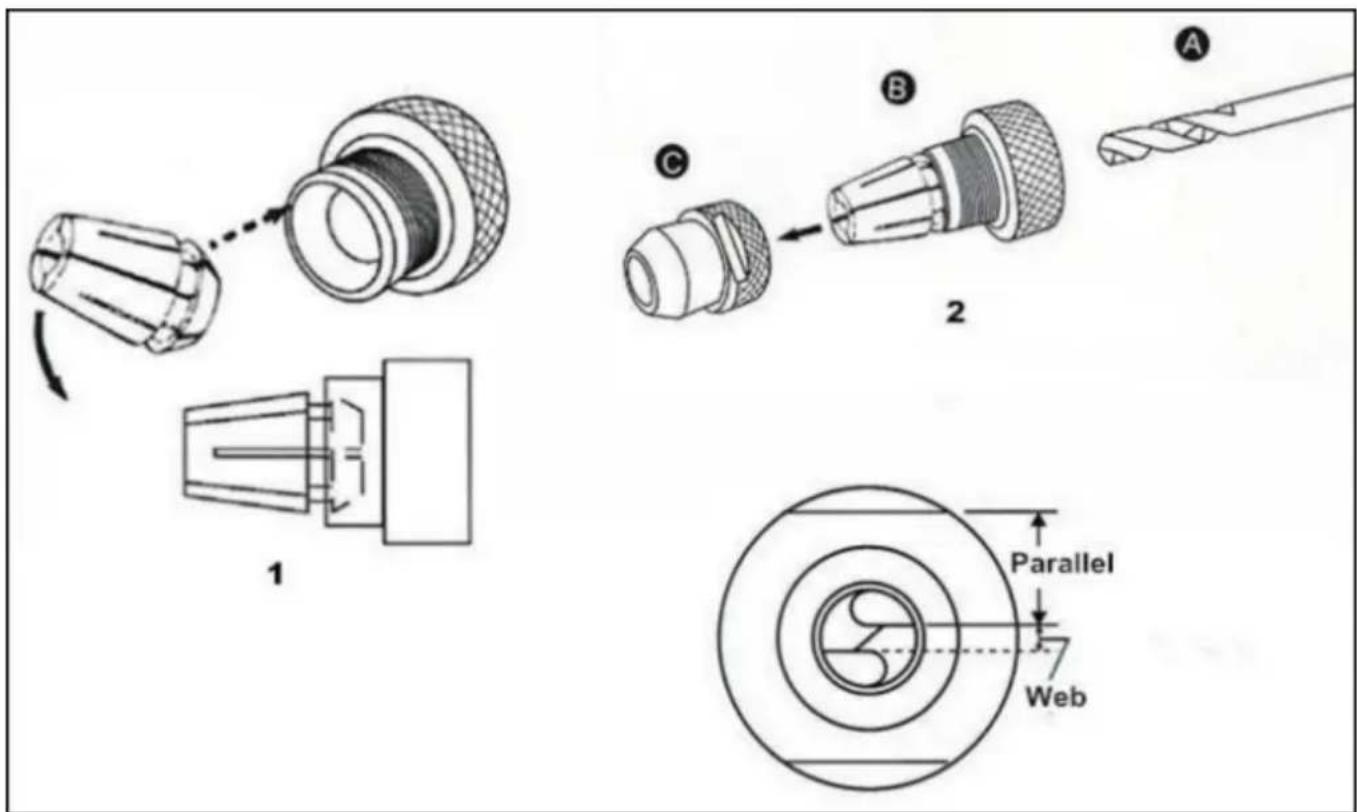

A. Plaats de boor op de ER-spantanghouder.

*Volg stap 1,2 om de boor op de boorkop te plaatsen (zonder aanscherping)

1. Bepaal de diameter van uw boor en selecteer vervolgens de juiste spantang en spantang.
2. Steek de spantang in een hoek van 45° in de spantang en draai de moer lichtjes aan.
3. Steek de boor in de spantang en de moeren ongeveer 35 mm uit de spantang boorhouder, maar draai de boor niet te strak vast. Draai de klemmoer niet volledig vast met de spantang, bewaar de boor kan worden aangepast.

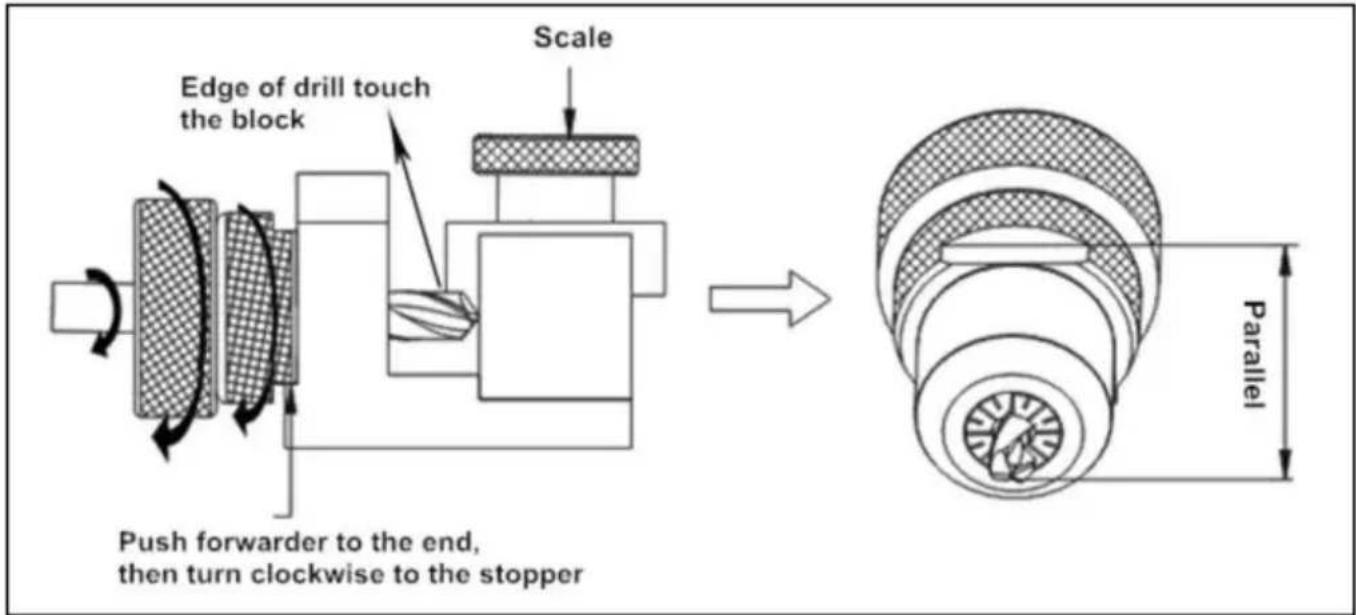

B. Lijn de boor uit

1. Reset de schaalring: draai de ring helemaal met de klok mee en draai hem vervolgens tegen de klok in tot het getal dat overeenkomt met de grootte van de boor.
2. Plaats de spantangset in het baanafstelplateau. Sluit het vervolgens stevig aan. Draai hem met de klok mee tot het einde.
3. Sluit de boor aan tot het uiteinde en draai hem met de klok mee tot het uiteinde.
4. Draai de spantangset rechtsom tot het einde en draai deze vast.
5. Draai de spantang iets naar links en verwijder hem voorzichtig. Zorg ervoor dat de snijlip van de boor parallel loopt met de klemgleuf

moer voordat het slijpen begon. Als het niet parallel is, past u het opnieuw aan.

Let op: Als de snijlip naar beneden is gericht, moet de schaal van de baan groter worden aanpassing plank. Als deze naar boven gericht is, verklein dan de schaal van het web aanpassing plank.

Wanneer de spiraallengte van een boor korter wordt, wordt de lijfdikte van een boor kleiner dikker zou worden. Dus, voor dezelfde diameter van boren, hoe korter

lengte van een boor, hoe hoger de schaal van de baanaanpassingsplank moet zijn toegenomen.

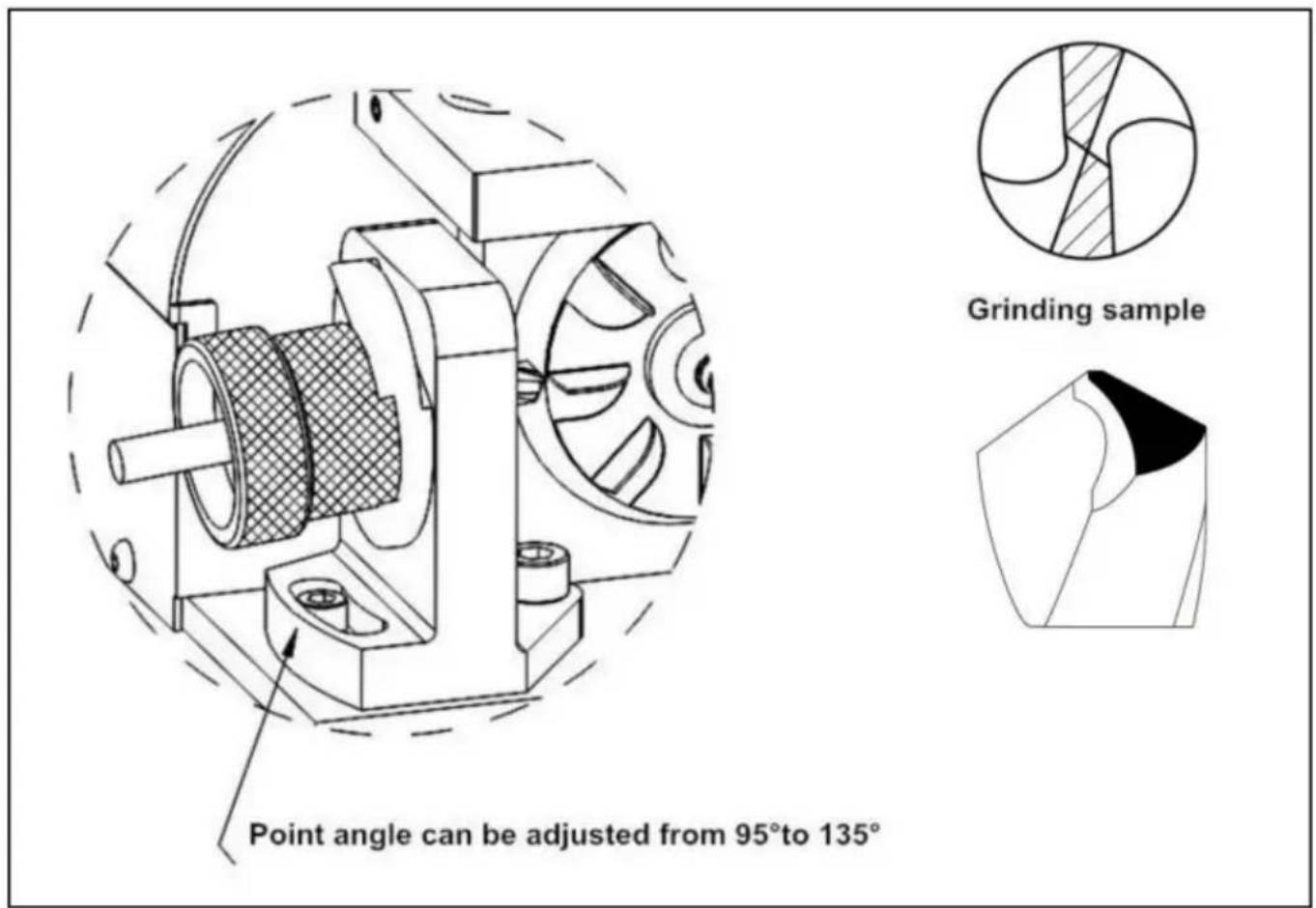

C. Slijp de punthoek

Zet de aan/uit-schakelaar aan en wacht tot de motorrotatie stabiel is (ca 10 seconden), plaats de spantangset in het punthoekslijpplateau.

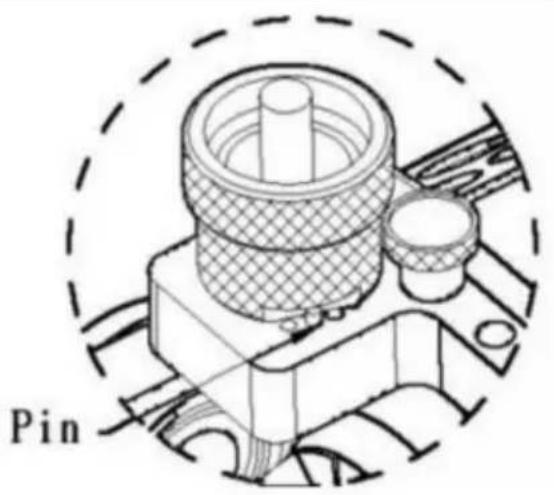

De gleuf van de klemmoer moet passen in de twee pinnen van het maalrooster. Steek de boor voorzichtig in het slijpplateau totdat u het slijpwiel bereikt.

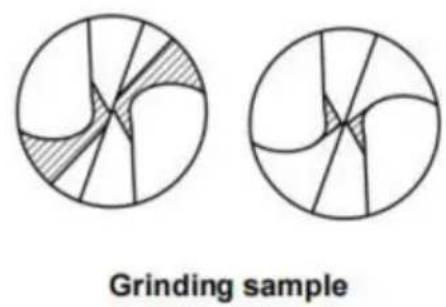

Slijp de boor door naar links en rechts te bewegen totdat het slijpgeluid verdwijnt. En draai dan naar de andere kant, doe hetzelfde om de boor te slijpen.

* De slijpgrootte van de boor is 2 mm-13 mm (15 mm) De punthoek van de boor bedraagt 95° tot 135°. Houd tijdens het slijpen de boorsteel niet vast, dit heeft invloed op de nauwkeurigheid.

Plaats de spantangset in het puntsplitsplateau. De gleuf van de klemmoer moet passen met de pen van het maalrek. Steek de boor voorzichtig in de slijpplank tot je de slijpschijf bereikt. Slijp de boor door naar links en rechts te bewegen tot het schurende geluid verdwijnt. Draai terug naar het midden van de pin en haal eruit, draai dan naar de andere kant, doe hetzelfde om de boor te slijpen.

Reinig het hele apparaat met een luchtblaaspistool, vooral de gaten voor en na gebruik.

HET WIEL VERVANGEN

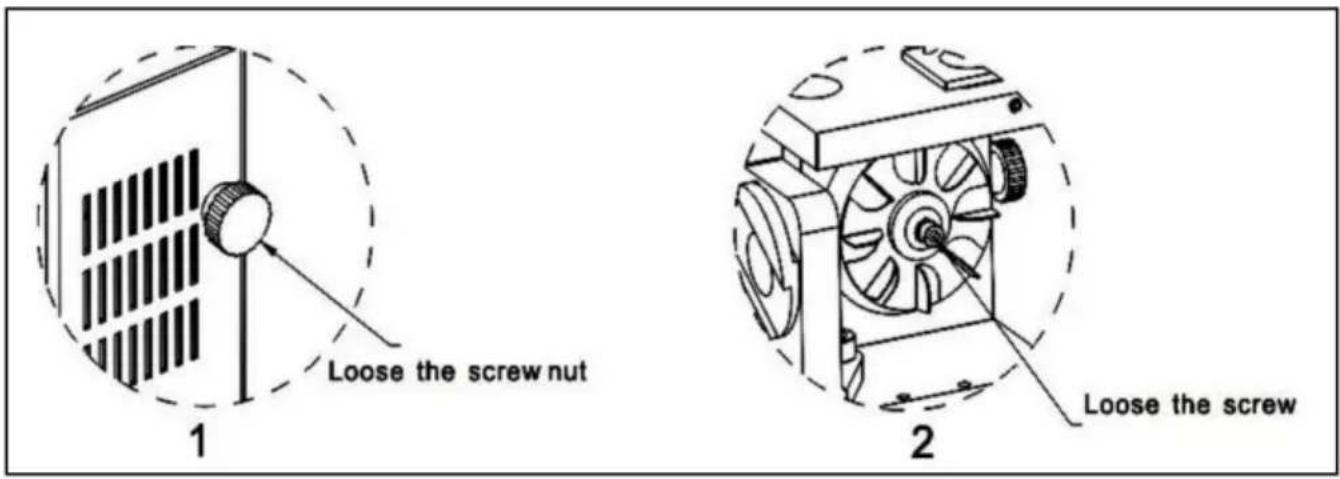

A. Open de wieldop

1. Zorg ervoor dat het veilig is dat het netsnoer is losgekoppeld. 2.

Gebruik vervolgens de 4 mm inbussleutel om de schroef los te draaien en het deksel te opene

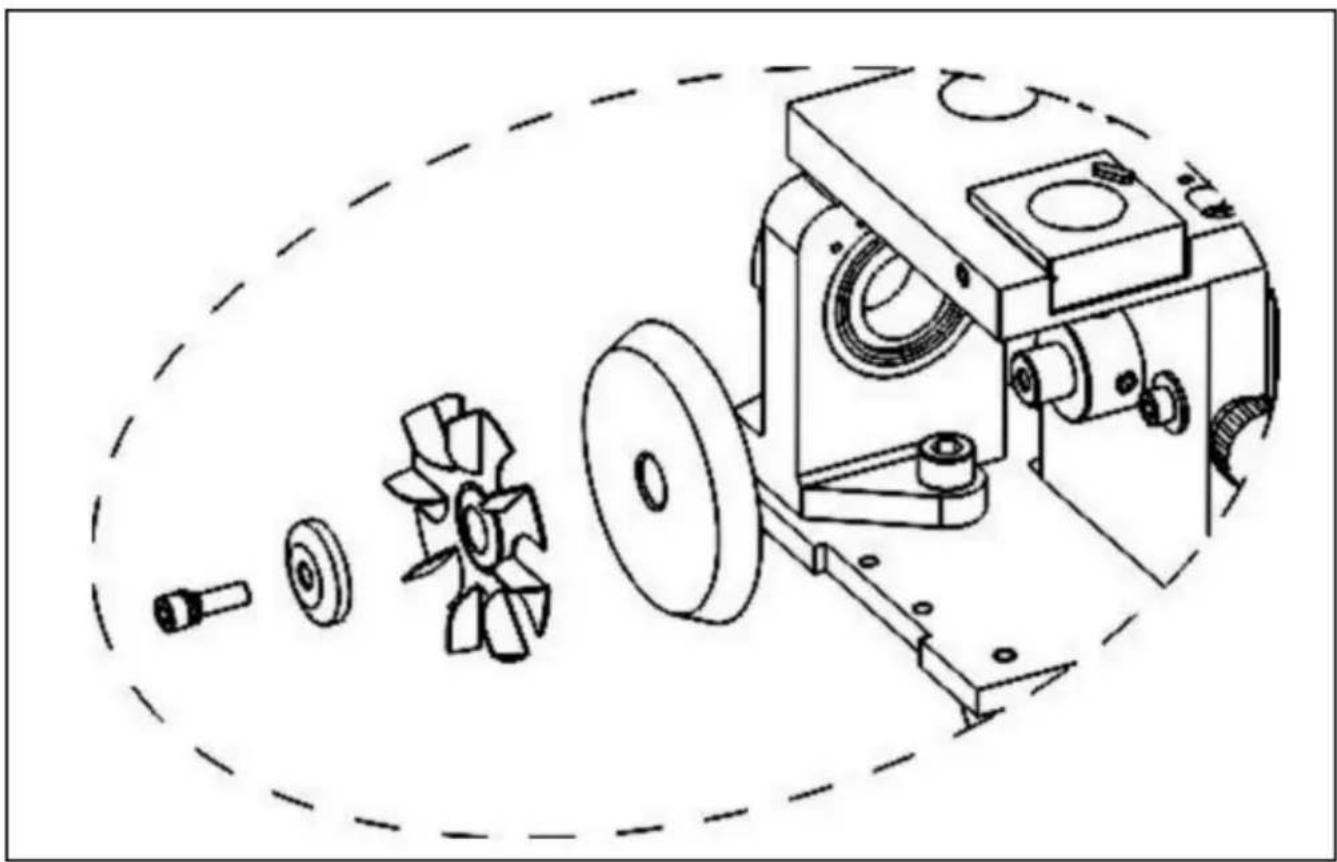

B. Haal de slijpschijf eruit

1. Gebruik de borstel om de machine schoon te maken en gebruik vervolgens een droge doek om het oppervlak van de machine schoon te maken.
2. Als u de machine alleen gebruikt, wacht dan 3 minuten na het malen tot de temperatuur is gedaald.
3. Gebruik de linkerhand om het wiel vast te houden en gebruik vervolgens de 4 mm inbussleutel om met de rechterhand de schroef tegen de klok in los te draaien.
4. Haal de diamantslijpschijf uit de machine.
5. Vervang de nieuwe slijpschijf.
6. Plaats het wiel in de hoofdas van de motor en draai de schroef van de wieldop vast om te voltooien.

Let op: de hoofdas van de motor is zeer nauwkeurig, als verkeerd werk kan dit leiden tot schade, waardoor de positie van de slijpschijf wordt beïnvloed.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Pooledas Group Ltd

Eenheid 5 Albert Edward House, de paviljoens

Preston, Verenigd Koninkrijk

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Duitsland

Gemaakt in China
