MR-20G - Verktygsslip Vevor - Gratis bruksanvisning och manual

Varumärke	Vevor
Modell	MR-20G
Produkttyp	Verktygsslip (borrslip)
Kompatibel borrdiameter	3 till 20 mm (med ER20 och ER25 chuckar)
Spetsvinkel	95° till 135° (justerbar)
Slipskiva typ	Diamantslipskiva
Motor	Kraftfull likströmsmotor, elektrisk styrning
Strömförsörjning	Nätanslutning (spänning ej specificerad, europeisk standard)
Medföljande chuckar	ER20: φ3-φ13 (11 st), ER25: φ14-φ20 (7 st)
Huvudfunktioner	Slipning av spetsvinkel, slipning av skäreggens frigångsvinkel, justering av centrumpunkt (kärntjocklek)
Konstruktionsmaterial	Metall, plast
Mått (uppskattade)	Cirka 30 x 20 x 20 cm (ej angiven, uppskattning)
Vikt (uppskattad)	Cirka 5 till 7 kg (ej angiven, uppskattning)
Rotationshastighet (uppskattad)	Cirka 5000 varv/min (ej specificerad, uppskattning)
Ljudnivå	Hörselskydd rekommenderas
Säkerhet	ANSI-skyddsglasögon, hörselskydd, skyddshandskar; använd inte nära brandfarliga material; koppla ur före underhåll
Underhåll och rengöring	Tryckluft före/efter användning; rengör med torr trasa; doppa inte i vatten
Reservdelar och reparerbarhet	Utbytbart diamantslipskiva, reservchuckar; använd endast identiska delar för garantin
Allmän information	Tillverkad i Kina; teknisk support: www.vevor.com/support; elektronisk garanti tillgänglig

Vanliga frågor - MR-20G Vevor

Hur installerar man borren i chucken?

Välj rätt chuck för borrdiametern. Sätt in chucken i chuckhållaren i 45° vinkel och dra åt muttern lätt. Sätt in borren cirka 35 mm från chucken utan att dra åt för hårt.

Hur justerar man borren före slipning?

Ställ skalan på borrdiametern. Sätt in chucken i justeringsstativet. Vrid tills det tar stopp och dra sedan försiktigt ut. Kontrollera att skäreggen är parallell med spännskåran. Justera skalan vid behov.

Vilken spetsvinkel kan jag få?

Spetsvinkeln är justerbar från 95° till 135°. Använd slipstativet för spetsvinkel genom att flytta borren från vänster till höger tills slipbruset försvinner.

Hur slipar man skäreggens frigångsvinkel?

Placera chucken i punktseparationsstativet (frigångsvinkel). Mutterspåret måste passa i stiftet. Slipa från vänster till höger, vänd sedan och upprepa på andra sidan.

Vilket regelbundet underhåll kräver slipmaskinen?

Före och efter varje användning, rengör maskinen med tryckluft, särskilt hålen. Använd torr trasa för ytor. Doppa aldrig maskinen i vatten.

Hur byter man diamantslipskivan?

Koppla ur maskinen. Öppna kåpan med en 4 mm insexnyckel. Vänta tills slipskivan svalnat (ca 3 min). Håll skivan med en hand och lossa skruven moturs med nyckeln. Ta bort den gamla skivan och sätt i den nya, dra sedan åt skruven och sätt tillbaka kåpan.

Vilka säkerhetsåtgärder måste jag följa?

Använd alltid ANSI-skyddsglasögon, hörselskydd och handskar. Håll arbetsområdet rent och håll barn borta. Bär inte lösa kläder. Koppla ur maskinen före alla ingrepp. Använd aldrig verktyget utan slipskydd.

Vilka borrar kan jag slipa med denna modell?

Slipmaskinen accepterar borrar med diameter 3 till 20 mm tack vare ER20 (3-13 mm) och ER25 (14-20 mm) chuckar. Spetsvinkeln kan vara från 95° till 135°.

Är maskinen avsedd för kommersiellt bruk?

Nej, denna produkt är avsedd för hemmabruk eller hobbyverkstad. Den är inte lämplig för intensivt kommersiellt bruk.

Var hittar jag teknisk support för denna produkt?

Teknisk support och elektroniskt garantibevis finns på webbplatsen www.vevor.com/support. Du kan också kontakta supporten via denna webbplats.

BRUKSANVISNING MR-20G Vevor

Teknisk support och e-garanticertifikat www.vevor.se/support

BORRBITSSKÄRPARE

MODELL: MR-20

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

BORRBITSSKÄRPARE

TOUGH TOOLS, HALF PRICE

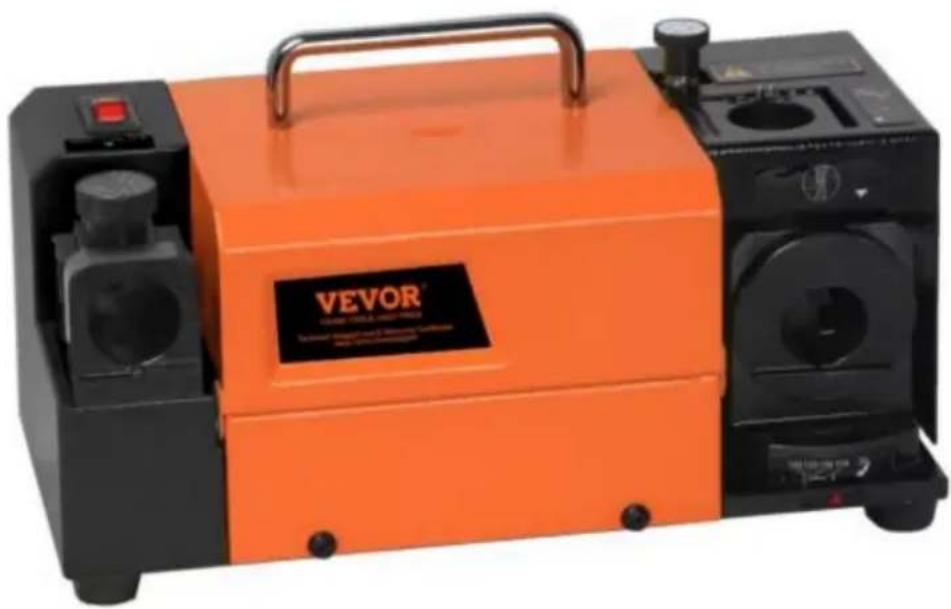

MODELL: MR-20G

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk

support och e-garanticertifikat www.vevor.se/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.
	Bär alltid ANSI godkända skyddsglasögon när du arbetar med verktyg och utrustning.Använd ögonskydd.Använd hörselskydd.Använd skyddshandskar.
	Compliance är en säkerhetscertifiering från EG och Storbritannien.
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en soptunna korsad genom indikerar att produkten kräver separat avfall insamling i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkt som sådan får inte kasseras med normala hushållsapparater avfall, men måste lämnas till en insamlingsplats för återvinning elektriska och elektroniska apparater

Säkerhetsvarningar och försiktighetsåtgärder

Tack för att du använder den här produkten. För att vara säker på att du kan använda maskinen på rätt sätt, läs denna instruktion noggrant innan drift och förvara den på rätt sätt för framtida referens. Se till att läsa försiktighetsåtgärderna och säkerhetsreglerna på denna sida för att säkerställa din säkra användning. Denna manual kommer att beskriva säkerhetsvarningar och försiktighetsåtgärder, drift, underhåll och rengöring. Varningarna och instruktionerna som granskas i denna manual kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Försiktighet och sunt förnuft är inte inbyggt i denna produkt, eftersom vi tror att användarna kommer att följa dessa koder.

Läs ALLA instruktioner innan du använder din maskin

1. Håll arbetsområdet rent. Belamrade områden leder till skador.
2. Observera arbetsområdets förhållanden. Använd inte maskiner eller elverktyg i fuktiga eller våta platser. Utsätt inte för regn. Håll arbetsområdet väl upplyst. Använd inte elektriskt drivna verktyg i närvaro av brandfarliga gaser eller vätskor.
3. Håll barn borta. Barn får aldrig vistas i arbetsområdet. Låt dem inte hantera maskiner, verktyg eller förlängningssladdar.
4. Förvara inaktiv utrustning. När verktygen inte används måste de förvaras torrt för att förhindra rost. Lås alltid verktyg och förvara utom räckhåll för barn.
5. Använd rätt verktyg för jobbet. Försök inte att tvinga ett litet verktyg eller fäste för att utföra arbetet med ett större industriverktyg. Det finns vissa applikationer som detta verktyg är designat för. Det kommer att göra jobbet bättre och säkrare i den takt den var avsedd för. Ändra inte detta verktyg och använd inte detta verktyg för ett ändamål som det inte var avsett för.
6. Klä dig ordentligt. Bär inte löst sittande kläder eller smycken som kan fastna i rörliga delar.

Skyddande, elektriskt icke-ledande kläder och halkfria skor rekommenderas när du arbetar. Bär restriktivt hårskydd för att innehålla långt hår.

1. Använd ögon- och hörselskydd. Bär alltid ANSI-godkända slagtåliga glasögon. Bär en hel ansiktsskärm om du producerar metallspån eller träspån.

1. Räck inte för mycket. Håll alltid rätt fotfäste och balans. Undvik att sträcka dig över eller över löpande maskiner.
2. Underhåll verktygen med omsorg. Håll verktyg vassa och rena för bättre och säkrare prestanda. Följ instruktionerna för smörjning och byte av tillbehör. Inspektera verktygssladdar regelbundet och låt en auktoriserad tekniker reparera dem om de är skadade. Handtagen ska alltid hållas rena, torra och fria från olja och fett. Stäng av och dra ur kontakten före underhåll och rengöring.
3. Undvik oavsiktlig start. Se till att strömbrytaren är i läge Av när verktyget inte används och innan det ansluts.
4. Var uppmärksam. Se upp vad du gör, använd sunt förnuft. Använd inte verktyget när du är trött.
5. Kontrollera om det finns skadade delar. Innan du använder verktyget bör alla delar som verkar skadade kontrolleras noggrant för att fastställa att de fungerar korrekt och utför sin avsedda funktion. Kontrollera inriktning och bindning av rörliga delar, eventuella trasiga delar eller monteringsfixturer, och andra tillstånd som kan påverka korrekt funktion. Skadade delar ska repareras på rätt sätt eller bytas ut av en kvalificerad tekniker. Använd inte verktyget om någon strömbrytare inte slås på och av ordentligt.
6. Skydda mot elektriska stötar. Förhindra kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp.
7. Reservdelar och tillbehör. Använd endast identiska reservdelar vid service. Användning av andra delar upphäver garantin. Använd endast tillbehör som är avsedda att användas med verktyget.
8. Använd inte verktyget om du är påverkad av alkohol eller droger. Läs varningsetiketterna på receptbelagda läkemedel för att avgöra om ditt omdöme eller dina reflexer försämras när du tar dem. Om du är tveksam, använd inte verktyget.
9. Underhåll. För din säkerhet bör underhåll utföras regelbundet av en kvalificerad tekniker.
10. Använd aldrig maskinen i närheten av brandfarliga material.
11. Sänk INTE ner apparaten i vatten eller någon annan vätska.
12. Denna produkt får inte användas för andra ändamål. Den är inte lämplig för kommersiellt bruk. ENDAST FÖR INOMHUSBRUK.
13. Använd inte alkohol, bensin eller liknande som kylvätska.
14. Håll åskådare på säkert avstånd från arbetsområdet. Alla som kommer in i arbetsområdet måste bära personlig skyddsutrustning.

Fragment av arbetsstycket eller av ett trasigt tillbehör kan flyga iväg och orsaka skada utanför det omedelbara arbetsområdet.

1. Operationer som elverktyget inte är konstruerat för kan skapa en fara och orsaka personskador.
2. Använd inte tillbehör som inte är specifikt utformade och rekommenderas av verktygstillverkaren. Bara för att tillbehöret kan fästas på ditt elverktyg, det garanterar inte säker drift.
3. Tillbehörets nominella hastighet måste vara minst lika med maximal hastighet markerad i bruksanvisningen. Tillbehör går snabbare än deras nominella hastighet kan gå sönder och flyga isär.
4. Denna apparat är inte avsedd att användas av unga eller handikappade personer såvida de inte övervakas av en ansvarig person för att säkerställa att de kan använda apparaten säkert. Små barn bör övervakas för att säkerställa att de inte leker med apparaten. Barn och husdjur bör hållas borta från produkten.
5. Använd inte denna enhet för andra ändamål än den avsedda användningen.
6. Använd den inte utomhus eller för kommersiella ändamål. 29. GÖR INTE DEN MED NÅGOT SLIPANDE MATERIAL.
7. Lämna den aldrig utan uppsikt när den används.

Obs: Det här verktygets prestanda (om det drivs av nätspänning) kan variera beroende på variationer i lokal nätspänning. Användning av förlängningssladd kan också påverka verktygets prestanda.

⚠ Varning: Varningarna, varningarna och instruktionerna som diskuteras i denna bruksanvisning kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Operatören måste förstå att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, men som måste tillhandahållas av verktygets operatör.

1. Om slipskivan lossnar, stäng omedelbart av maskinen och kontrollera att den är ordentligt monterad och att den inte är skadad.
2. Försök aldrig stoppa slipskivan med händerna, även om du bär skyddshandskar. Hjulet skär genom handskar och din hand, vilket orsakar allvarliga skador. Använd aldrig verktyget utan slipskivan

Locket på plats.

1. Om nätsladden är skadad måste den bytas ut mot en speciell sladd eller montering som finns att få från tillverkaren eller dess serviceombud.

SPARA DESSA INSTRUKTIONER

HUVUDSAKLIGA ANVÄNDNINGSOMRÅDEN OCH EGENSKAPER

1. Slipningen är exakt och snabb, och den är enkel att använda utan att man behöver vara skicklig på att slipa.
2. Ekonomiskt pris som kraftigt minskar kostnaden och förbättrar användningseffekten.
3. Med diamantslipskiva kan den utrustas direkt med exakt vinkel och lång livslängd.

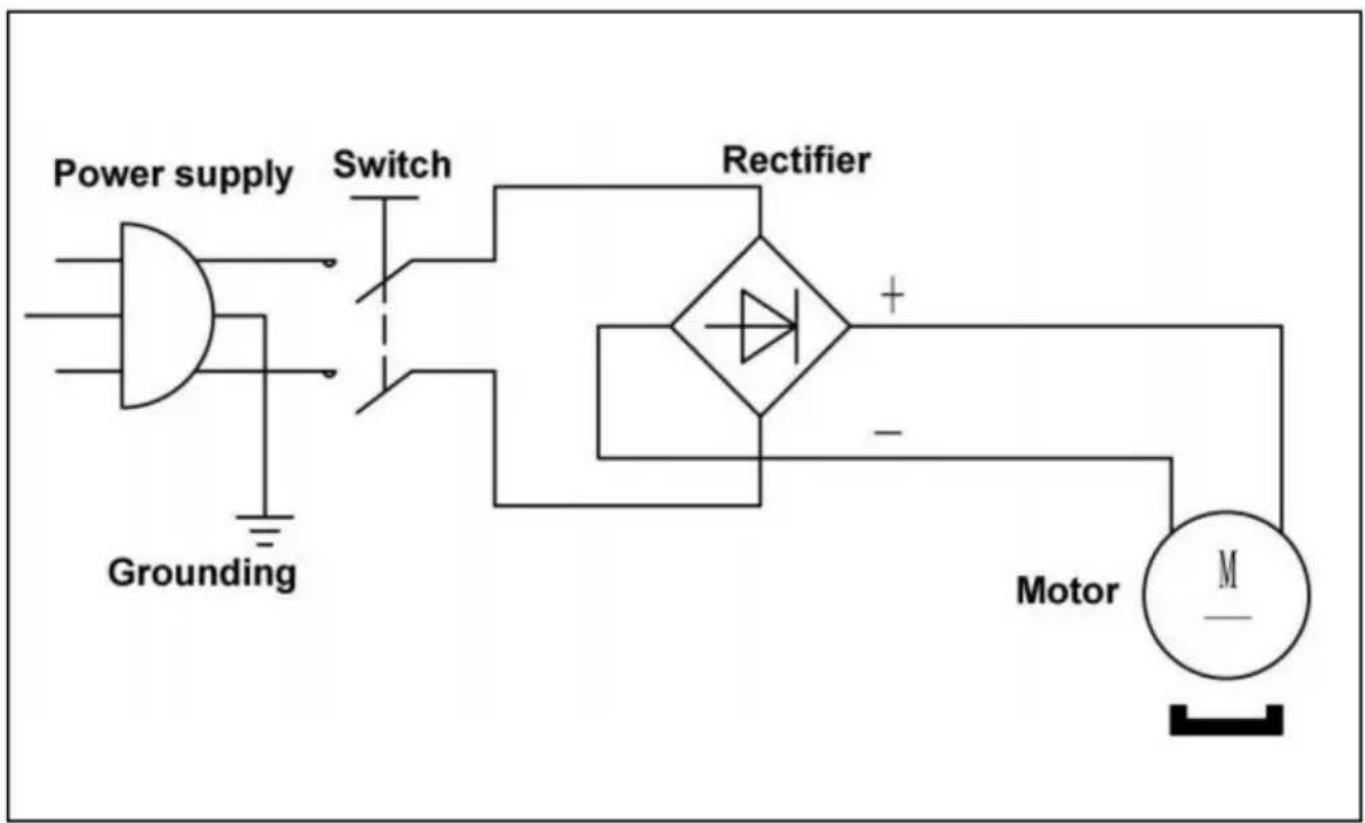

4. Den elektriskt styrda och kraftfulla DC-motorn ger stabil frekvens, starka hästkrafter och lång livslängd.
5. Maskinen är inställd med funktionen att justera en punktstorlek (central punkt), som effektivt kan koordinera med materialet i borrhålet och rotationshastigheten. Det kan kontrollera kvalitetsprecisionen och förlänga borrkronans livslängd.

PRODUKTPARAMETRAR

MODELL Spänning		Motor Kraft	SLIPNING RÄCKVIDD	PUNKT VINKEL	RAMEN G HJUL
MR-20G	Nordamerika: AC120V 60Hz	120W	ÿ3~ÿ20 mm	95°~135°	CBN (för HSS)×1 SD (för Karbid)×1
	Europeiska Union: AC220-240V 50 Hz				CBN (för HSS)×1 SD (för Karbid)×1

*Följ steg 1 och 2 för att sätta upp borrkronan i chucken (utan

åtdragning)

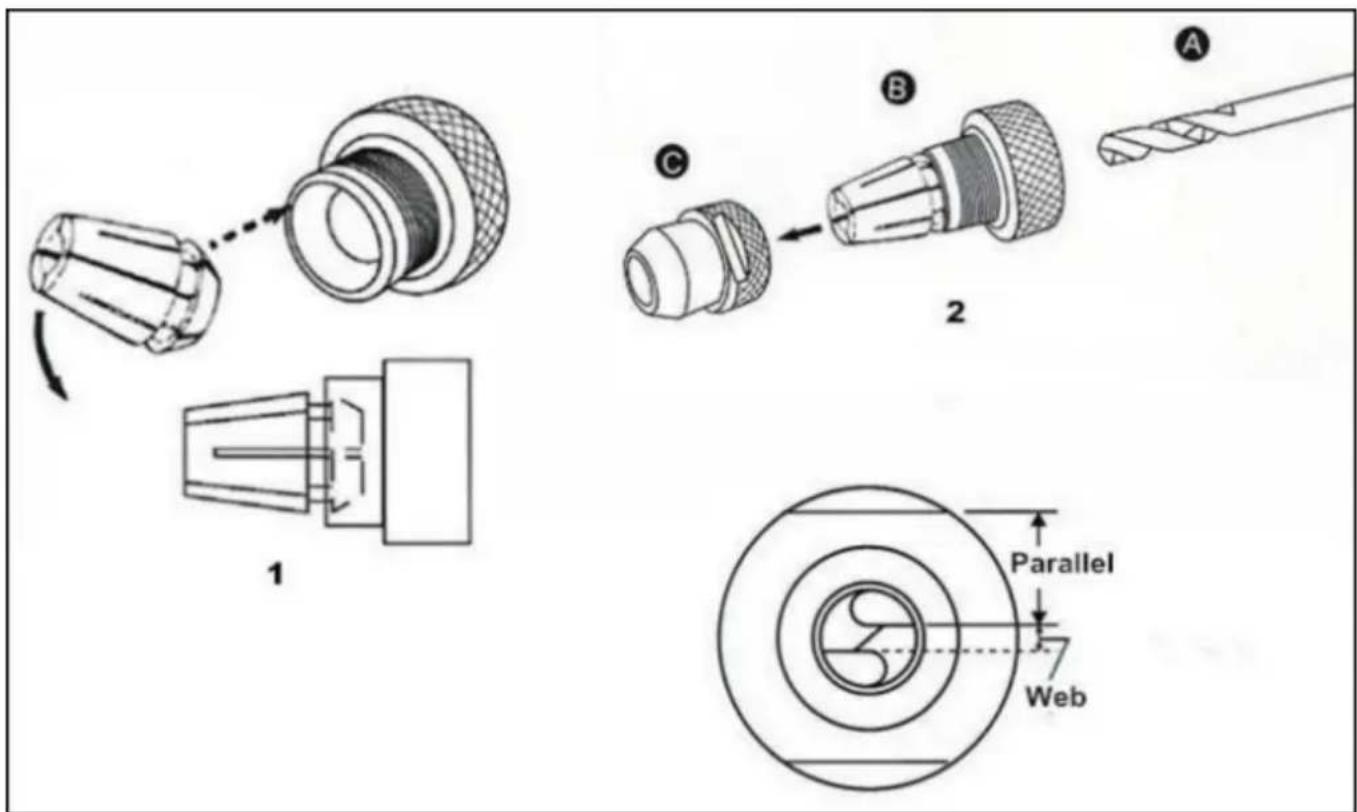

1. Bestäm diametern på din borr och välj sedan rätt spännhylsa och hylschuck.
2. Sätt in spännhylsan i spännhylschucken med 45° vinkel och dra åt muttern något.
3. Sätt i borrkronan i spännhylsan och stick ut 35 mm eller så från spännhylschucken, men dra inte åt borren för hårt. Fäst inte spännmuttern helt med spännchucken, så att borren kan justeras.

B. Rikta in borrkronan

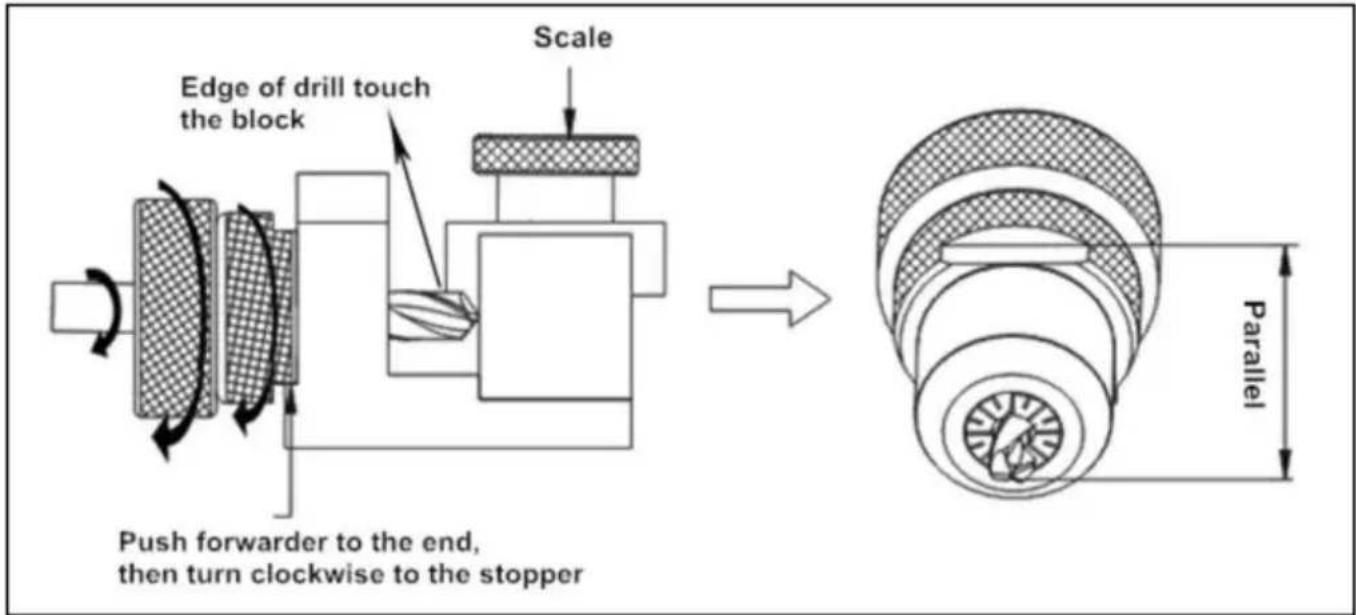

1. Återställ skalringen: vrid ringen hela vägen medurs och vrid den sedan moturs till samma nummer som borrens storlek.
2. Sätt in chucksatsen i banjusteringshyllan. Anslut den sedan ordentligt. Vrid den medurs till slutet.
3. Sätt i borren till slutet och vrid den medurs till slutet.
4. Vrid chucksatsen medurs till slutet och dra åt den.
5. Vrid chucksatsen lite moturs och ta ut den försiktigt. Se till att borrens skärkant är parallell med spännskåran.

Mutter innan slipjobbet påbörjades. Om den inte är parallell, justera den igen.

Observera: Om skärläppen är nedåt, måste banans skala ökas på justeringshyllan. Om den är uppåt, vänligen minska skalan på justeringshyllan.

När räfflolängden på en borr blir kortare, blir borrens bantjocklek tjockare. Så, för samma diameter på borrar, desto kortare längden på en borr, desto högre skala på banjusteringshyllan måste ökas.

C. Slipa spetsvinkeln

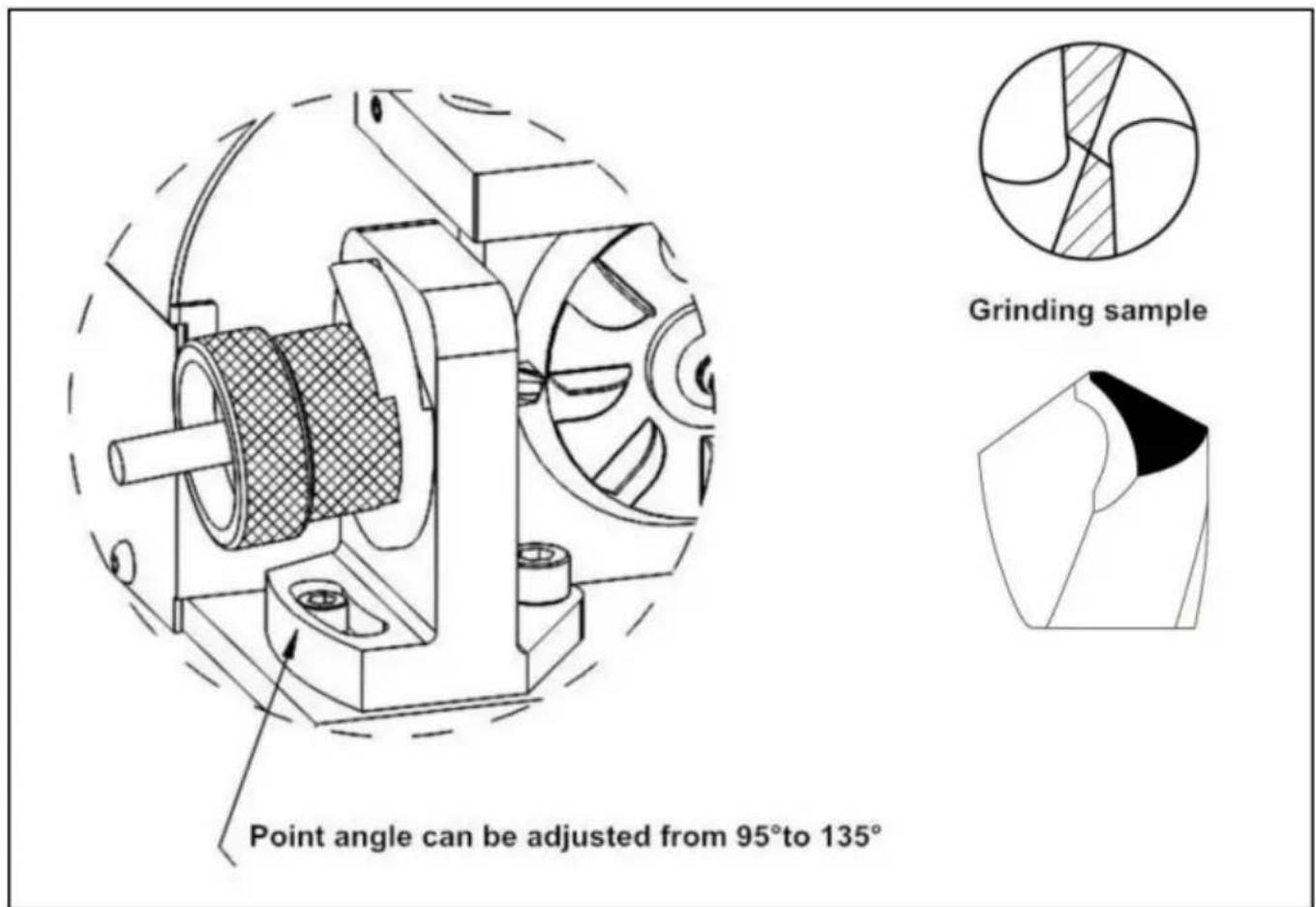

Slå på strömbrytaren och vänta tills motorns rotation är stabil (ca 10 sekunder), sätt in chucksatsen i spetsvinkelsliphyllan.

Spännmutterns spår måste passa med de två stiften på sliphyllan.

Sätt försiktigt in borren i sliphyllan tills du när slipskivan.

Slipa borren genom att flytta åt vänster och höger tills slipljudet försvinner.

Och vänd sedan till andra sidan, gör samma sak för att slipa borren.

* Slipstorleken på borren är 2mm-13mm (15mm) Borrens spetsvinkel är från 95° till 135°. Håll inte i borrstången medan du slipar, det kommer att påverka noggrannheten.

D. Slipa läppavlastningsvinkeln

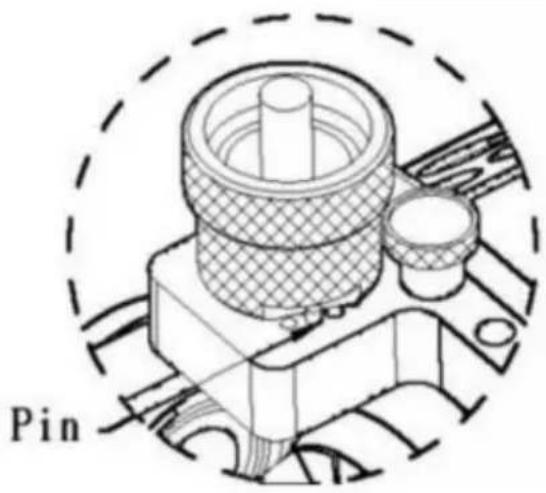

Sätt chucksatsen i spetsklyvhyllan. Spännmutterns spår måste passa med stiftet på sliphyllan. Sätt försiktigt in borren i sliphyllan tills du när slipskivan. Slipa borren genom att flytta åt vänster och höger tills det malande ljudet försvinner. Vänd tillbaka till mitten av stiftet och ta ut, vänd sedan till andra sidan, gör samma sak för att slipa borren.

Rengör hela enheten med en blåspistol, speciellt hålen före och efter användning.

BYTE AV HJUL

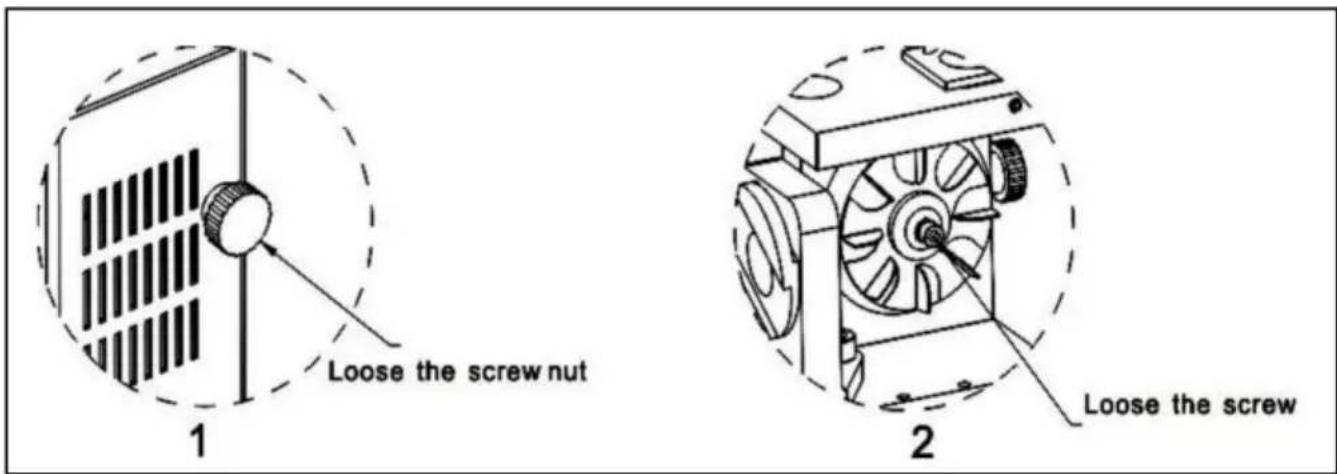

A. Öppna hjulkåpan

1. Se till att det är säkert att nätsladden är urkopplad 2.

Använd sedan en 4 mm insexnyckel för att lossa skruven för att öppna locke

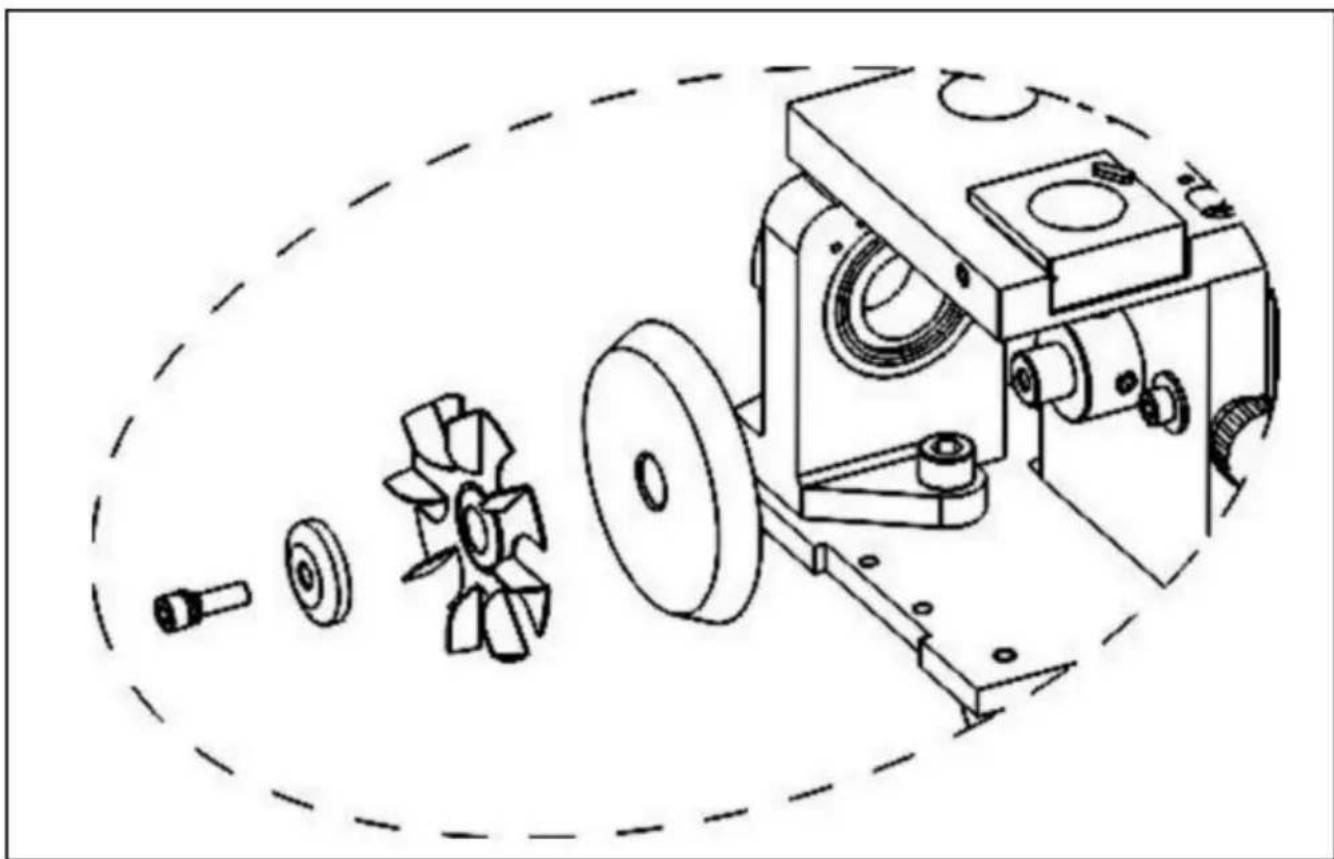

B. Ta ut slipskivan

1. Använd borsten för att rengöra maskinen, använd sedan en torr trasa för att rengöra yta.
2. Om du bara använder maskinen, vänta 3 minuter efter slipningen tills temperaturen sjunker.
3. Använd vänster hand för att hålla hjulet, använd sedan 4 mm insexnyckel för att lossa skruven moturs med höger hand.
4. Ta ut diamantslipskivan från maskinen.
5. Byt ut den nya slipskivan.
6. Sätt in hjulet i motorns huvudaxel och dra åt skruven och hjulskyddet för att slutföra.

Observera: motorns huvudaxel är mycket exakt, om fel arbete kan leda till skada, vilket påverkar slipskivans position.
