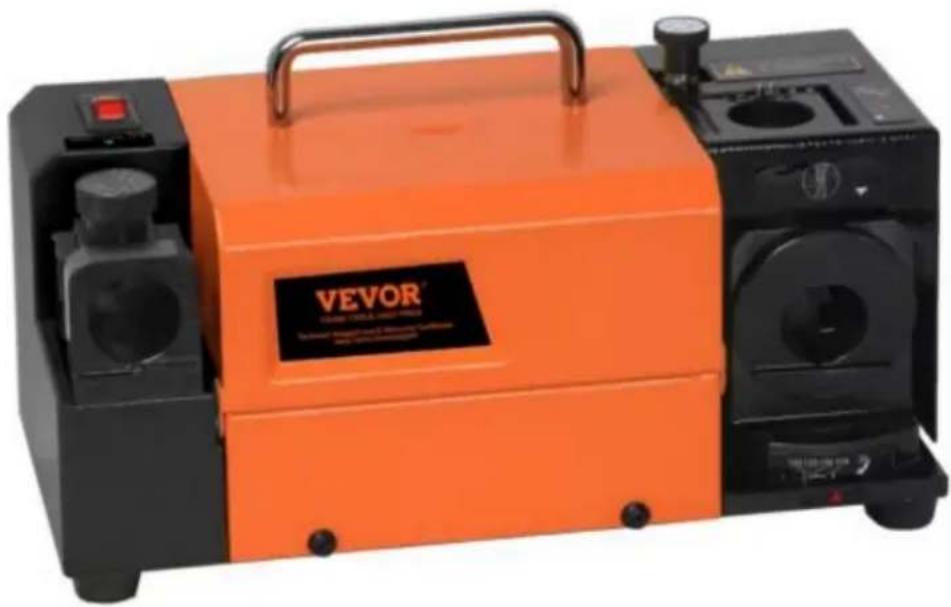

MR-20G - Werkzeugschleifer Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	MR-20G
Produkttyp	Werkzeugschärfer (Bohrerschärfer)
Kompatibler Bohrerdurchmesser	3 bis 20 mm (mit ER20- und ER25-Spannzangen)
Spitzenwinkel	95° bis 135° (einstellbar)
Schleifscheibentyp	Diamantschleifscheibe
Motor	Leistungsstarker Gleichstrommotor, elektrische Steuerung
Stromversorgung	Netzanschluss (Spannung nicht angegeben, europäischer Standard)
Mitgelieferte Spannzangen	ER20: φ3-φ13 (11 Stück), ER25: φ14-φ20 (7 Stück)
Hauptfunktionen	Schärfen des Spitzenwinkels, Schärfen des Freiwinkels der Schneidkanten, Einstellung des Zentrierpunkts (Kerndicke)
Baumaterialien	Metall, Kunststoff
Abmessungen (geschätzt)	Ca. 30 x 20 x 20 cm (nicht angegeben, Schätzung)
Gewicht (geschätzt)	Ca. 5 bis 7 kg (nicht angegeben, Schätzung)
Drehzahl (geschätzt)	Ca. 5000 U/min (nicht angegeben, Schätzung)
Geräuschpegel	Gehörschutz wird empfohlen
Sicherheit	ANSI-Schutzbrille, Gehörschutz, Schutzhandschuhe; nicht in der Nähe von brennbaren Materialien verwenden; vor Wartung Netzstecker ziehen
Wartung und Reinigung	Vor und nach Gebrauch mit Druckluft ausblasen; mit einem trockenen Tuch reinigen; nicht in Wasser eintauchen
Ersatzteile und Reparierbarkeit	Austauschbare Diamantschleifscheibe, Ersatzspannzangen; für Garantie nur identische Teile verwenden
Allgemeine Informationen	Hergestellt in China; technischer Support: www.vevor.com/support; elektronische Garantie verfügbar

Häufig gestellte Fragen - MR-20G Vevor

Wie setze ich den Bohrer in das Spannfutter ein?

Wählen Sie die passende Spannzange für den Bohrerdurchmesser. Setzen Sie die Spannzange in einem 45°-Winkel in das Spannfutter ein und ziehen Sie die Mutter leicht an. Setzen Sie den Bohrer etwa 35 mm vom Spannfutter entfernt ein, ohne zu fest anzuziehen.

Wie richte ich den Bohrer vor dem Schärfen aus?

Stellen Sie den Skalenring auf den Bohrerdurchmesser ein. Setzen Sie das Spannfutter in die Einstellhalterung ein. Drehen Sie bis zum Anschlag und ziehen Sie es dann vorsichtig heraus. Überprüfen Sie, ob die Schneidkante parallel zum Spannschlitz ist. Passen Sie die Skala bei Bedarf an.

Welchen Spitzenwinkel kann ich erreichen?

Der Spitzenwinkel ist von 95° bis 135° einstellbar. Verwenden Sie die Spitzenwinkel-Schleifhalterung, indem Sie den Bohrer von links nach rechts bewegen, bis das Schleifgeräusch verschwindet.

Wie schärfe ich den Freiwinkel der Schneidkanten?

Setzen Sie das Spannfutter in die Punkt-Trennhalterung (Freiwinkel) ein. Der Schlitz der Mutter muss auf den Stift passen. Schleifen Sie von links nach rechts, drehen Sie dann um und wiederholen Sie auf der anderen Seite.

Welche regelmäßige Wartung erfordert die Schärfmaschine?

Vor und nach jedem Gebrauch reinigen Sie das Gerät mit Druckluft, insbesondere die Löcher. Verwenden Sie ein trockenes Tuch für die Oberflächen. Tauchen Sie das Gerät niemals in Wasser.

Wie tausche ich die Diamantschleifscheibe aus?

Ziehen Sie den Netzstecker. Öffnen Sie die Abdeckung mit einem 4-mm-Inbusschlüssel. Warten Sie, bis die Scheibe abgekühlt ist (ca. 3 Min.). Halten Sie die Scheibe mit einer Hand und lösen Sie die Schraube gegen den Uhrzeigersinn mit dem Schlüssel. Entfernen Sie die alte Scheibe und setzen Sie die neue ein, ziehen Sie die Schraube fest und setzen Sie die Abdeckung wieder auf.

Welche Sicherheitsvorkehrungen muss ich beachten?

Tragen Sie stets eine ANSI-Schutzbrille, Gehörschutz und Handschuhe. Halten Sie den Arbeitsbereich sauber und halten Sie Kinder fern. Tragen Sie keine lockere Kleidung. Ziehen Sie vor jedem Eingriff den Netzstecker. Verwenden Sie das Werkzeug niemals ohne Schleifscheibenschutz.

Welche Bohrer kann ich mit diesem Modell schärfen?

Die Schärfmaschine akzeptiert Bohrer mit einem Durchmesser von 3 bis 20 mm dank der ER20-Spannzangen (3-13 mm) und ER25-Spannzangen (14-20 mm). Der Spitzenwinkel kann von 95° bis 135° eingestellt werden.

Ist das Gerät für den gewerblichen Gebrauch vorgesehen?

Nein, dieses Produkt ist für den Hausgebrauch oder in der Hobbywerkstatt vorgesehen. Es ist nicht für intensiven gewerblichen Einsatz geeignet.

Wo finde ich technischen Support für dieses Produkt?

Der technische Support und das elektronische Garantiezertifikat sind auf der Website www.vevor.com/support verfügbar. Sie können den Support auch über diese Website kontaktieren.

BEDIENUNGSANLEITUNG MR-20G Vevor

Linkenheim-Hochstetten, Deutschland

Hergestellt in China

VEVOR®

ROBUSTE WERKZEUGE, HALBER PREIS

Zertifikat für technischen Support und E-Garantie www.vevor.com/support

BOHRERSCHÄRFER

MODELL: MR-20G

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen nur eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

BOHRERSCHÄRFER

ROBUSTE WERKZEUGE, HALBER PREIS

MODELL: MR-20G

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

	Warnung – Um das Verletzungsrisiko zu verringern, muss der Benutzer diese lesen Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Tragen Sie bei der Arbeit immer eine von der ANSI zugelassene Schutzbrille mit Werkzeugen und Geräten.
	Tragen Sie einen Augenschutz.
	Tragen Sie einen Gehörschutz.Schutzhandschuhe tragen.
	Compliance ist eine EG- und UK-Sicherheitszertifizierung.
	RICHTIGE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne Durch bedeutet, dass das Produkt getrennt entsorgt werden muss Sammlung in der Europäischen Union. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte Als solche gekennzeichnete Geräte dürfen nicht im normalen Hausmüll entsorgt werden Abfall, muss aber zur Wiederverwertung an einer Sammelstelle abgegeben werden elektrische und elektronische Geräte

Sicherheitswarnungen und Vorsichtsmaßnahmen

Vielen Dank, dass Sie dieses Produkt verwenden. Um sicherzustellen, dass Sie die Maschine richtig bedienen können, lesen Sie diese Anleitung vor der Bedienung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen ordnungsgemäß auf. Bitte beachten Sie unbedingt die Vorsichtsmaßnahmen und Sicherheitsregeln auf dieser Seite, um eine sichere Verwendung zu gewährleisten. Das Handbuch beschreibt Sicherheitswarnungen und Vorsichtsmaßnahmen sowie Bedienung, Wartung und Reinigung. Die hier besprochenen Warnungen und Anweisungen können nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können. Vorsicht und gesunder Menschenverstand sind in diesem Produkt unserer Meinung nach nicht eingebaut, dass die Nutzungen diesen Kodizes entsprechen.

Bitte lesen Sie ALLE Anweisungen, bevor Sie Ihre Maschine verwenden.

1. Halten Sie den Arbeitsbereich sauber. Unaufgeräumte Bereiche laden zu Verletzungen ein.
2. Beachten Sie die Bedingungen im Arbeitsbereich. Benutzen Sie keine Maschinen oder Elektrowerkzeuge an feuchten oder nassen Orten. Nicht dem Regen aussetzen. Halten Sie den Arbeitsbereich gut beleuchtet. Benutzen Sie keine elektrisch betriebenen Werkzeuge in der Nähe von brennbaren Gasen oder Flüssigkeiten.
3. Halten Sie Kinder fern. Kinder dürfen sich niemals im Arbeitsbereich aufhalten. Lassen Sie sie nicht mit Maschinen, Werkzeugen oder Verlängerungskabeln hantieren.
4. Lagern Sie ungenutzte Geräte. Bei Nichtgebrauch müssen Werkzeuge an einem trockenen Ort gelagert werden, um Rost zu verhindern. Werkzeuge immer verschließen und außerhalb der Reichweite von Kindern aufbewahren.
5. Verwenden Sie das richtige Werkzeug für den Job. Versuchen Sie nicht, ein kleines Werkzeug oder einen kleinen Aufsatz mit Gewalt zu benutzen, um die Arbeit eines größeren Industriewerkzeugs zu erledigen. Es gibt bestimmte Anwendungen, für die dieses Werkzeug entwickelt wurde. Es wird die Arbeit besser und sicherer mit der Geschwindigkeit erledigen, für die es vorgesehen war. Modifizieren Sie dieses Werkzeug nicht und verwenden Sie es nicht für einen Zweck, für den es nicht vorgesehen ist.
6. Kleide dich richtig. Tragen Sie möglichst keine weite Kleidung oder Schmuck, der von beweglichen Teilen erfasst werden kann. Schützende, elektrisch nicht leitende Kleidung und rutschfestes Schuhwerk werden bei der Arbeit empfohlen. Tragen Sie eine restriktive Haarbedeckung, um lange Haare einzudämmen.
7. Tragen Sie Augen- und Gehörschutz. Tragen Sie immer eine ANSI-zugelassene Schutzbrille. Tragen Sie einen Vollgesichtsschutz, wenn Sie Metallspäne oder Holzspäne produzieren.
8. Übertreiben Sie es nicht. Achten Sie jederzeit auf den richtigen Stand und das Gleichgewicht. Nicht über oder quer über laufende Maschinen greifen.
9. Behandeln Sie Werkzeuge sorgfältig. Halten Sie die Werkzeuge scharf und sauber, um bessere Ergebnisse und sicherere Leistung zu erzielen. Befolgen Sie die Anweisungen zum Schmieren und Wechseln von Zubehör. Überprüfen Sie die Werkzeugkabel regelmäßig und lassen Sie sie bei Beschädigung von einem autorisierten Techniker reparieren. Die Griffe müssen jederzeit sauber, trocken und frei von Öl und Fett gehalten werden. Bitte schalten Sie das Gerät aus und ziehen Sie den Netzstecker vor der Wartung und Reinigung.
10. Vermeiden Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass sich der Schalter in der Aus-Position befindet, wenn das Gerät nicht benutzt wird und bevor Sie es anschließen.
11. Bleiben Sie wachsam. Achten Sie auf das, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand. Bedienen Sie kein Werkzeug, wenn Sie müde sind.
12. Prüfen Sie auf beschädigte Teile. Bevor Sie ein Werkzeug oder ein Teil davon verwenden, das beschädigt erscheint, sollte es sorgfältig überprüft werden, um festzustellen, ob es ordnungsgemäß funktioniert und die vorgesehene Funktion erfüllt. Überprüfen Sie die Ausrichtung und Bindung beweglicher Teile, alle defekten Teile oder Montagevorrichtungen und jede andere Bedingung, die den ordnungsgemäßen Betrieb beeinträchtigen könnte. Jedes Teil, das beschädigt ist, sollte von einem qualifizierten Techniker ordnungsgemäß repariert oder ersetzt werden. Benutzen Sie das Werkzeug nicht, wenn sich ein Schalter nicht richtig ein- und ausschalten lässt.
13. Schützen Sie sich vor Stromschlägen. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschrankgehäusen.
14. Ersatzteile und Zubehör. Bei Wartungsarbeiten nur identische Ersatzteile verwenden. Bei Verwendung anderer Teile erlischt die Garantie. Verwenden Sie nur Zubehör, das für die Verwendung mit dem Werkzeug vorgesehen ist.
15. Benutzen Sie das Werkzeug nicht, wenn Sie unter Alkohol- oder Drogeneinfluss stehen. Lesen Sie die Warnhinweise auf Rezepten, um festzustellen, ob Ihr Urteilsvermögen oder Ihre Reflexe bei der Einnahme von Medikamenten beeinträchtigt sind. Wenn Sie Zweifel haben, bedienen Sie das Werkzeug nicht.
16. Wartung. Zu Ihrer Sicherheit sollten Wartungsarbeiten regelmäßig von einem qualifizierten Techniker durchgeführt werden.
17. Benutzen Sie die Maschine niemals in der Nähe von brennbaren Materialien.
18. Tauchen Sie das Gerät NICHT in Wasser oder andere Flüssigkeiten.
19. Dieses Produkt darf nicht für andere Zwecke verwendet werden. Nicht geeignet für den kommerziellen Gebrauch. NUR INNEN BENUTZEN.
20. Verwenden Sie keinen Alkohol, Benzin usw. als Kühlmittel.
21. Halten Sie umstehende Personen einen Sicherheitsabstand zum Arbeitsbereich ein. Beim Betreten des Arbeitsbereichs ist das Tragen persönlicher Schutzausrüstung erforderlich. Bruchstücke eines Werkstücks oder eines zerbrochenen Zubehörteils können wegfliegen und Verletzungen außerhalb des unmittelbaren Einsatzbereichs verursachen.
22. Es können Arbeiten entstehen, für die das Elektrowerkzeug nicht ausgelegt ist, eine Gefahr darstellen und Personenschäden verursachen.
23. Verwenden Sie kein Zubehör, das nicht speziell für dieses Elektrowerkzeug entwickelt und vom Hersteller empfohlen wurde. Nur weil das Zubehör an Ihr Elektrowerkzeug angeschlossen werden kann, ist ein sicherer Betrieb nicht gewährleistet.
24. Die Nenndrehzahl des Zubehörs muss mindestens der in der Bedienungsanleitung angegebenen Höchstdrehzahl entsprechen. Wenn Zubehör schneller als seine Nenndrehzahl läuft, kann es brechen und auseinanderfliegen.
25. Dieses Gerät ist nicht für die Verwendung durch junge oder gebrechliche Personen bestimmt, es sei denn, sie werden von einer verantwortlichen Person beaufsichtigt, um sicherzustellen, dass sie das Gerät sicher nutzen können. Bewahren Sie das Gerät sicher auf. Kleine Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Kinder und Haustiere sollten vom Produkt ferngehalten werden.
26. Benutzen Sie dieses Gerät nicht für andere Zwecke als den angegebenen.
27. Benutzen Sie es nicht im Freien oder für kommerzielle Zwecke. Reinigen Sie es nicht mit Schleifmitteln.
28. Lassen Sie es während des Gebrauchs niemals unbeaufsichtigt.

Hinweis: Die Leistung dieses Werkzeugs (sofern es mit Netzspannung betrieben wird) kann abhängig von Schwankungen der örtlichen Netzspannung variieren. Die Verwendung von Verlängerungskabeln kann sich auch auf die Leistung des Werkzeugs auswirken.

Warnung: Die Warnungen, Vorsichtsmaßnahmen und Anweisungen, die in dieser Bedienungsanleitung besprochen werden, können nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können. Es muss dem Bediener bewusst sein, dass gesunder Menschenverstand und Vorsicht wichtige Faktoren sind, die nicht in dieses Produkt eingebaut werden können, sondern vom Bediener des Werkzeugs bereitgestellt werden müssen.

1. Wenn sich die Schleifscheibe löst, schalten Sie die Maschine sofort aus

und prüfen Sie, ob sie fest montiert ist und keine Beschädigungen aufweist.

1. Versuchen Sie niemals, die Schleifscheibe mit den Händen anzuhalten, auch wenn Sie es tun

Tragen Sie Schutzhandschuhe. Das Rad schneidet durch Handschuhe und Ihre Hand und verursacht schwere

Verletzungen. Betreiben Sie das Werkzeug niemals ohne die Schleifscheibe

Abdeckung an Ort und Stelle.

1. Wenn das Netzkabel beschädigt ist, muss es durch ein Spezialkabel ersetzt werden,

das beim Hersteller oder seinem Kundendienst erhältlich ist.

ANLEITUNG AUFBEWAHREN

HAUPTANWENDUNG UND EIGENSCHAFTEN 1. Das

Schleifen ist präzise und schnell, einfache Bedienung ohne Schleifkenntnisse.

1. Wirtschaftlicher Preis, der die Kosten erheblich senkt und den Nutzungseffekt verbessert.
2. Mit der Diamantschleifscheibe kann sie direkt mit einem genauen Winkel und einer langen Lebensdauer ausgestattet werden.
3. Der elektrisch gesteuerte und leistungsstarke Gleichstrommotor: stabile Frequenz, starke Leistung und lange Lebensdauer.
4. Die Maschine ist mit der Funktion zur Einstellung einer Punktgröße (Mittelpunkt) ausgestattet, die effektiv mit dem Material des Bohrlochs und der Rotationsgeschwindigkeit koordiniert werden kann. Es kann die Qualitätspräzision kontrollieren und die Lebensdauer des Bohrers verlängern.

PRODUKTPARAMETER

MODELL Spannung		Motor Leistung	SCHLEIFEN REICHWEITE	PUNKT WINKEL	DER RAHMEN G-RAD
MR-20G	Nordamerika: AC120V 60Hz	120W	ÿ3~ÿ 20mm	95°~ 135°	CBN (für HSS)×1 SD (für Hartmetall)×1
	europäisch Union: AC220-240V 50Hz				CBN (für HSS)×1 SD (für Hartmetall)×1

TEILE: ER20-Spannzangen: ÿ3-ÿ13 (11 Stück), ER25-Spannzangen: ÿ14-ÿ20 (7 Stück),

Spannzangenfutter (ER20) ×1, Spannzangenfutter (ER25)×1, Elektrokabel×1, 2 Stück

Sechskantschlüssel

OPERATIONEN

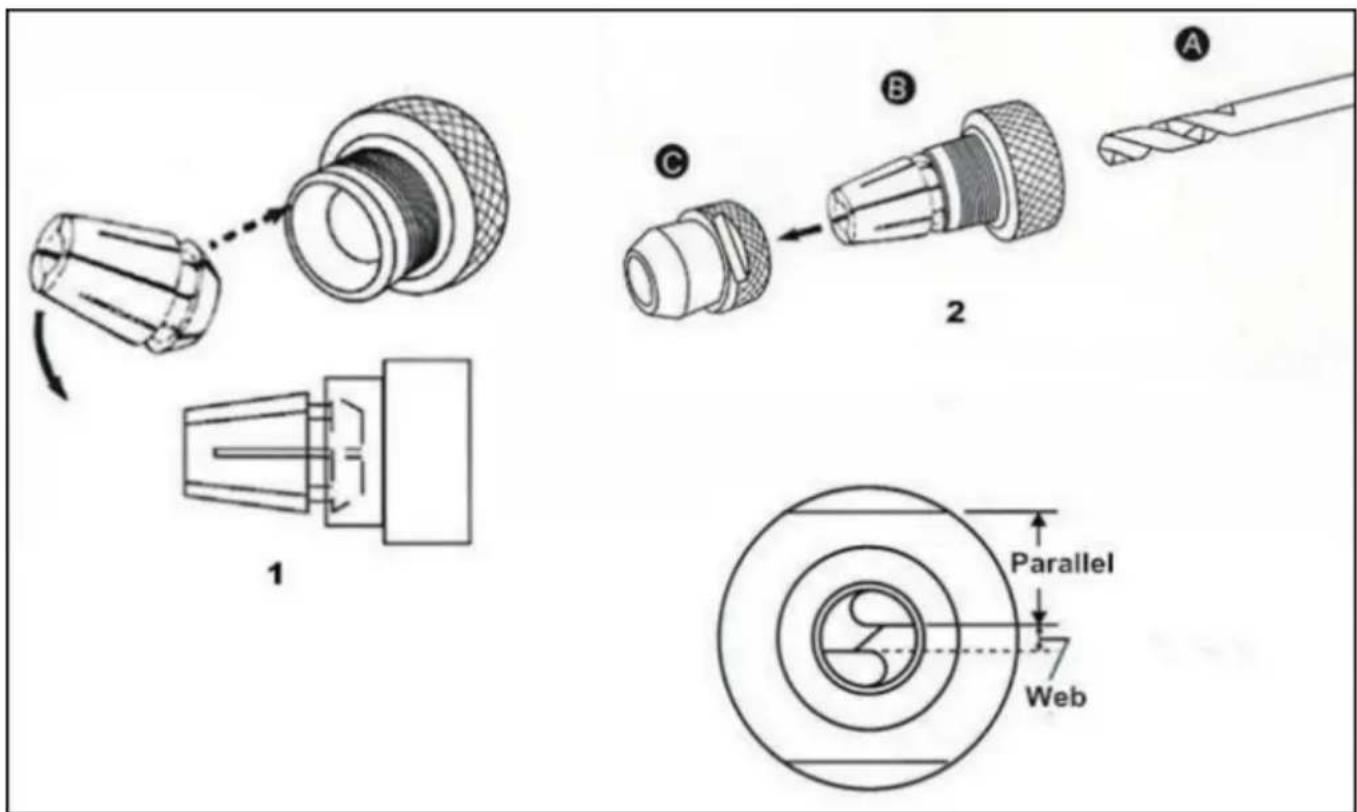

A. Richten Sie den Bohrer am ER-Spannzangenfutter ein.

*Bitte befolgen Sie Schritt 1,2, um den Bohrer am Bohrfutter anzubringen (ohne Anziehen).

Anziehen)

1. Bestimmen Sie den Durchmesser Ihres Bohrers und wählen Sie dann die richtige Spannzange aus dem Spannzangenfutter.
2. Führen Sie die Spannzange im 45°-Winkel in das Spannzangenfutter ein und ziehen Sie die Mutter leicht fest.
3. Setzen Sie den Bohrer in die Spannzange ein und ziehen Sie die Mutter etwa 35 mm aus dem Spannfutter heraus, aber ziehen Sie den Bohrer nicht zu fest an.

Ziehen Sie die Spannmutter nicht vollständig mit der Spannzange an, sondern halten Sie den Bohrer verstellbar.

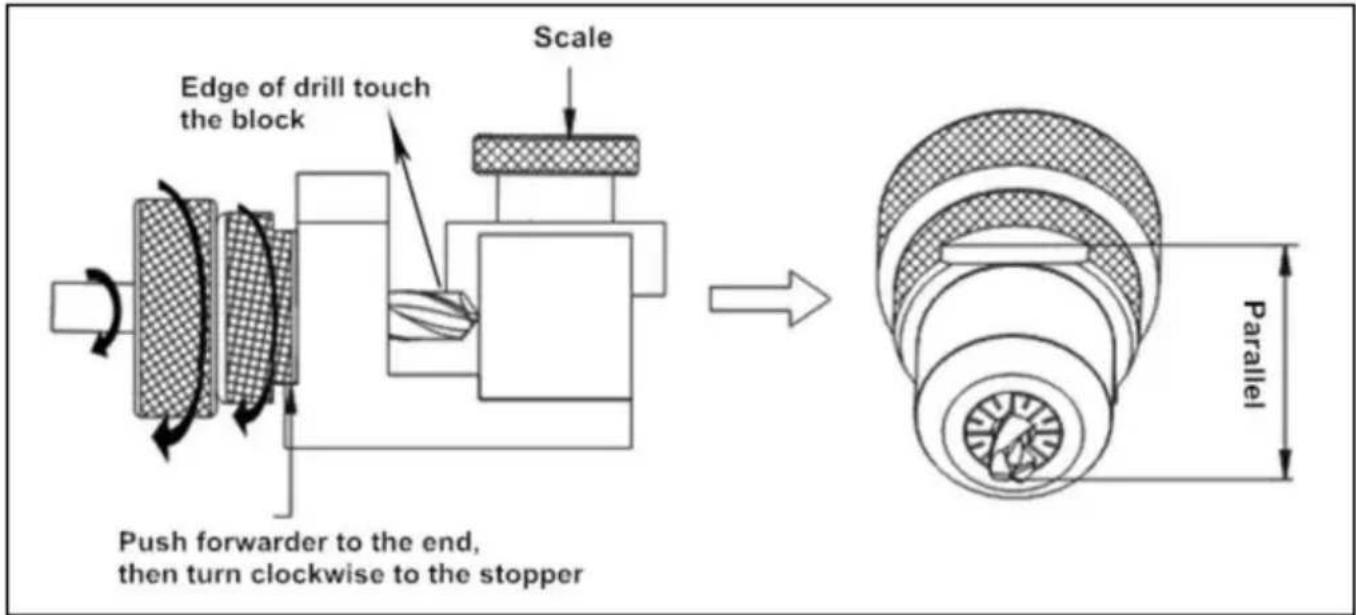

B. Bohrer ausrichten

1. Setzen Sie den Skalenring zurück: Drehen Sie den Ring ganz im Uhrzeigersinn und drehen Sie ihn dann gegen den Uhrzeigersinn auf die Zahl, die der Größe des Bohrers entspricht.
2. Setzen Sie den Spannfuttersatz in die Bahneinstellplatte ein. Dann schließen Sie es fest an. Drehen Sie es im Uhrzeigersinn bis zum Ende.
3. Stecken Sie den Bohrer bis zum Ende ein und drehen Sie ihn im Uhrzeigersinn bis zum Ende.
4. Drehen Sie den Spannfuttersatz im Uhrzeigersinn bis zum Anschlag und ziehen Sie ihn fest.
5. Drehen Sie den Spannfuttersatz ein wenig gegen den Uhrzeigersinn und nehmen Sie ihn vorsichtig heraus. Stellen Sie sicher, dass die Schneidlippe des Bohrers parallel zum Klemmschlitz der Mutter ist, bevor mit der Schleifarbeit begonnen wird. Wenn es nicht parallel ist, stellen Sie es erneut ein.

Achtung: Wenn die Schneidlippe nach unten zeigt, muss der Maßstab des Stegeinstellregals vergrößert werden. Wenn es nach oben zeigt, verkleinern Sie bitte den Maßstab des Stegeinstellregals.

Wenn die Spannutenlänge eines Bohrers kürzer wird, verringert sich die Stegdicke eines Bohrers, würde dicker werden. Bei gleichem Bohrerdurchmesser also umso kürzer

Je länger ein Bohrer ist, desto höher muss der Maßstab des Stegeinstellregals erhöht werden.

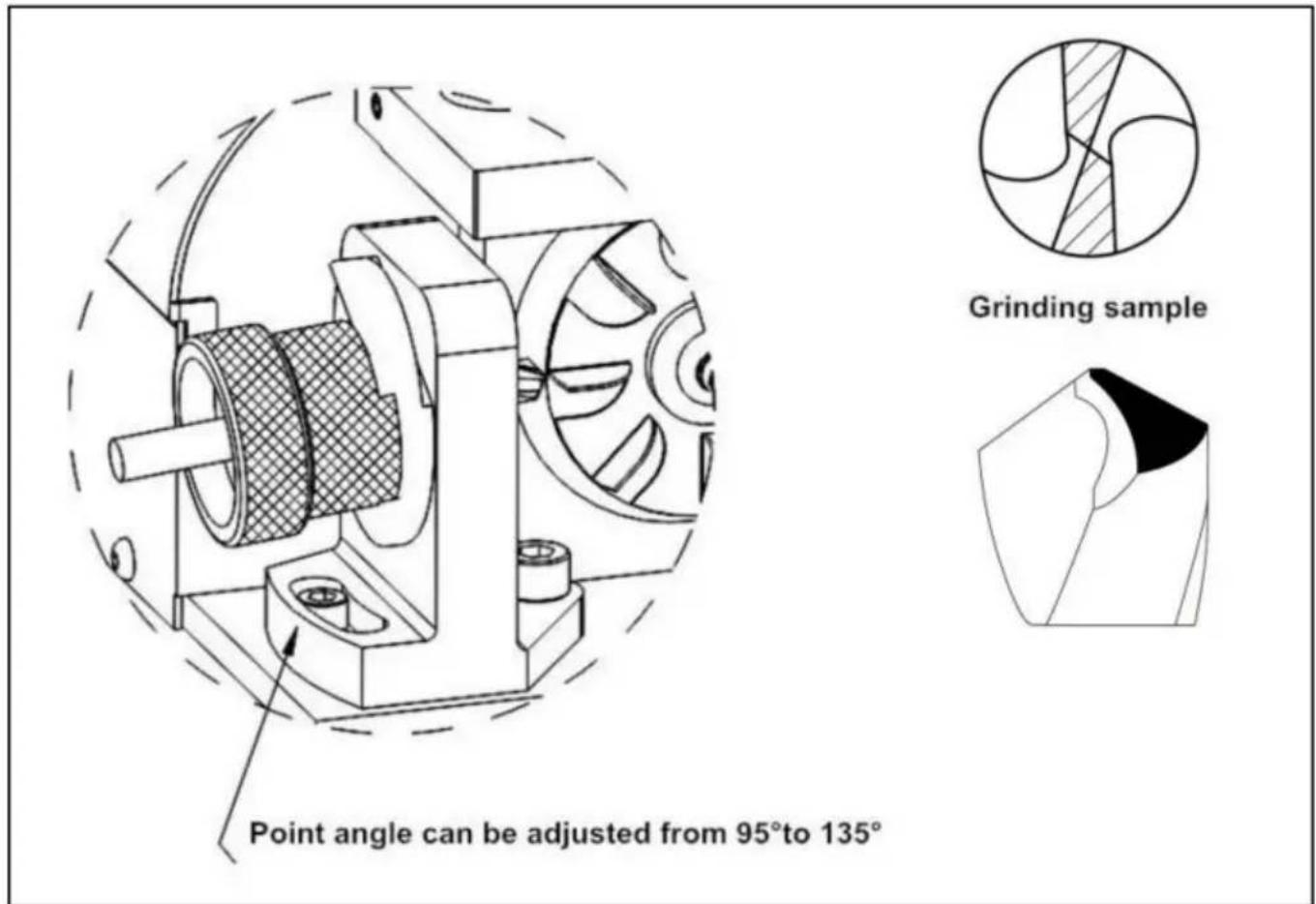

C. Schleifen Sie den Spitzenwinkel

Schalten Sie den Netzschalter ein und warten Sie, bis die Motordrehung stabil ist (ca.

10 Sekunden), legen Sie den Spannfuttersatz in die Spitzenwinkel-Schleifablage.

Der Schlitz der Spannmutter muss zu den beiden Stiften der Mahlplatte passen.

Führen Sie den Bohrer vorsichtig in die Schleifplatte ein, bis er die Schleifscheibe erreicht.

Schleifen Sie den Bohrer, indem Sie ihn nach links und rechts bewegen, bis das Schleifgeräusch verschwindet.

Drehen Sie sich dann auf die andere Seite und schleifen Sie den Bohrer auf die gleiche Weise.

Die Schleifgröße des Bohrers beträgt 2 mm bis 13 mm (15 mm).

Der Spitzenwinkel des Bohrers beträgt 95° bis 135°.

Halten Sie beim Schleifen nicht den Schaft des Bohrers fest, da dies die Genauigkeit beeinträchtigt.

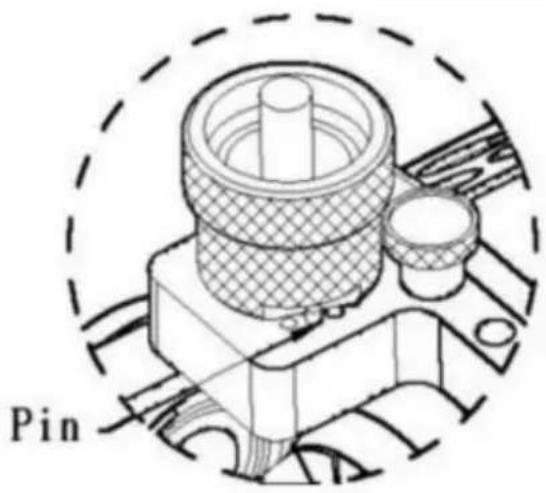

D. Schleifen Sie den Lippenfreiwinkel

Legen Sie den Spannfuttersatz in die Spitzenspaltablage. Der Schlitz der Spannmutter muss an den Stift des Schleifbretts angepasst werden. Führen Sie den Bohrer vorsichtig in die Schleifplatte ein, bis die Schleifscheibe erreicht ist. Schleifen Sie den Bohrer, indem Sie ihn nach links und rechts bewegen, bis das Schleifgeräusch verschwindet. Drehen Sie den Stift zurück zur Mitte und nehmen Sie ihn heraus. Drehen Sie sich dann auf die andere Seite und schleifen Sie den Bohrer auf die gleiche Weise.

REINIGUNG UND WARTUNG

Bitte reinigen Sie das gesamte Gerät vor und nach dem Gebrauch mit einer Luftblaspistole, insbesondere die Löcher.

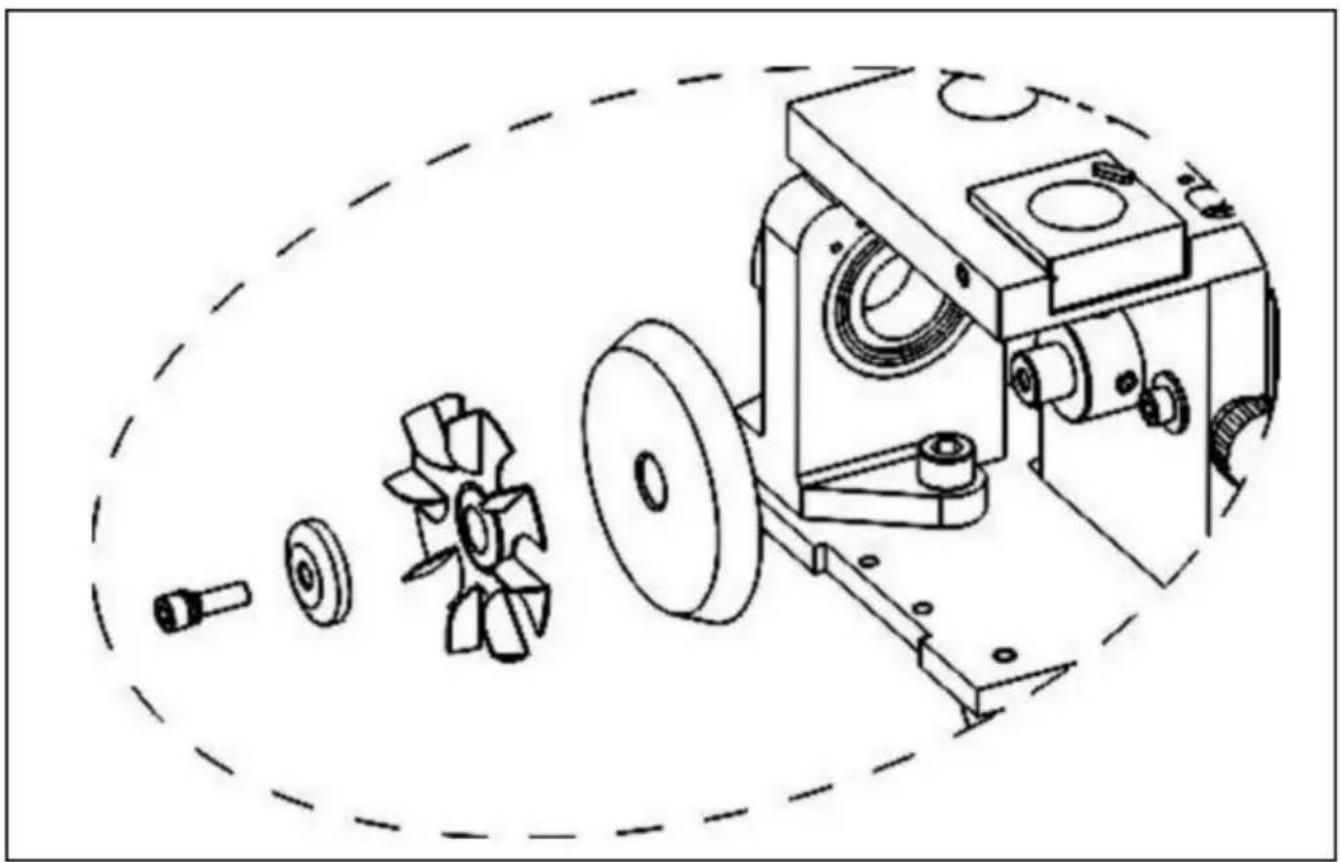

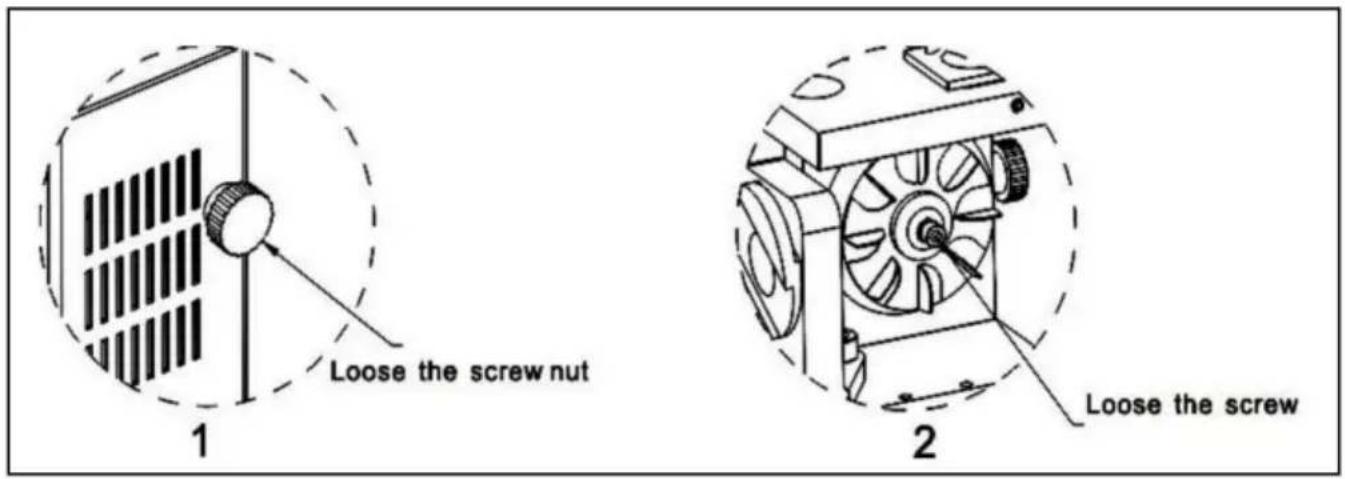

AUSWECHSELN DES RADES

A. Öffnen Sie die Radabdeckung

1. Stellen Sie sicher, dass das Netzkabel abgezogen ist. 2. Lösen Sie dann mit dem 4-mm-Inbusschlüssel die Schraube, um die Abdeckung zu öffnen.

B. Nehmen Sie die Schleifscheibe heraus

1. Reinigen Sie das Gerät mit der Bürste und anschließend mit einem trockenen Tuch die Oberfläche.
2. Wenn Sie die Maschine benutzen, warten Sie bitte 3 Minuten nach dem Mahlen, bis die Temperatur gefallen ist.
3. Halten Sie das Rad mit der linken Hand fest und verwenden Sie dann den 4-mm-Inbusschlüssel, um die Schraube mit der rechten Hand gegen den Uhrzeigersinn zu lösen.
4. Nehmen Sie die Diamantschleifscheibe aus der Maschine heraus.
5. Ersetzen Sie die neue Schleifscheibe.
6. Setzen Sie das Rad in die Hauptachse des Motors ein und ziehen Sie die Schraube fest, um die Radabdeckung fertigzustellen.

Hinweis: Die Hauptachse des Motors ist sehr präzise; falls falsche Arbeiten durchgeführt werden, kann dies zu Schäden führen, wodurch die Position der Schleifscheibe beeinträchtigt wird.

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importiert in die USA:

Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

Pooledas Group Ltd

Einheit 5 Albert Edward House, Die Pavillons

Preston, Vereinigtes Königreich

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

In China hergestellt

VEVOR®

TOUGH TOOLS, HALF PRICE

Zertifikat für technischen Support und E-Garantie www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Linkenheim-Hochstetten, Deutschland

Made in China

VEVOR®

TOUGH TOOLS, HALF PRICE

LIEFERUMFANG: ER20 Spannzangen: 3-13, 11 Stück, ER25 Spannzangen: 14-20, 7 Stück, Spannzange

(ER20) ×1

Spannzangenfutter (ER25) ×1, Elektrokabel ×1, 2 Stück

Inbusschlüssel

BETRIEB

A. Bohrer in das ER-Spannzangenfutter einspannen.
