Merk	Vevor
Model	RFS-025
Producttype	Lijnentrekker (sportveldlijnenmarkeermachine)
Beoogd gebruik	Lijnen trekken op wegen, sportvelden, enz.
Instelbare lijnbreedtes	Stop, 2 inch (5,08 cm), 4 inch (10,16 cm)
Aanbevolen vooruitgangssnelheid	0,15 m/s
Hoofdmateriaal	Staal, kunststof, rubber (wielen)
Afmetingen bij benadering	60 x 30 x 20 cm (schatting)
Gewicht bij benadering	5 kg (schatting)
Energievoorziening	Handmatig (geen energiebron)
Inhoud van de verpakking	Hoofdframe, wielen (x2), armsteun, versnellingshendel, poederdeflector, menger, platen, schroeven, pinnen, veer, afdichtingen, gebruikershandleiding
Montage vereist	Ja, eenvoudige installatie van wielen, deksel en regelcomponent
Veiligheidsvoorschriften	Lees de handleiding voor gebruik; niet als speelgoed gebruiken; uit de buurt houden van vlammen en scherpe voorwerpen; alleen gebruiken voor het beoogde doel
Onderhoud en reiniging	Reinig de vloer voor het markeren, houd de machine droog
Onderdelen en repareerbaarheid	Onderdelen vermeld in de handleiding: wielen, pinnen, afdichtingen, schroeven, veer, enz. Elektronische garantie beschikbaar
Technische ondersteuning	Website: www.vevor.com/support
Garantie	Elektronische garantie verstrekt

Veelgestelde vragen - RFS-025 Vevor

Hoe installeer ik de Vevor RFS-025 lijnentrekker?

Volg de stappen in de handleiding: bevestig de steunplaat, monteer de wielen met pinnen en moeren, installeer het deksel, monteer vervolgens de armsteun en de versnellingshendel. Draai alle schroeven goed aan.

Hoe stel ik de lijnbreedte in?

Gebruik de versnellingshendel op het instelwiel: zet hem op 'Stop', '2"' of '4"' om respectievelijk stop, lijn van 2 inch (5,08 cm) of 4 inch (10,16 cm) te krijgen. Steek de hendel in het bijbehorende gat.

Wat is de aanbevolen vooruitgangssnelheid?

De aanbevolen snelheid is 0,15 m/s. Pas aan naar het gewenste resultaat: een lagere snelheid geeft een scherpere lijn.

Wat zijn de belangrijke veiligheidsvoorschriften?

Lees de handleiding aandachtig voor gebruik. Gebruik het apparaat niet als speelgoed, houd het uit de buurt van vlammen en scherpe voorwerpen. Gebruik het alleen voor het beoogde doel (lijnen trekken).

Hoe reinig en onderhoud ik de machine?

Reinig voor elk gebruik de vloer om vuil te verwijderen. Na gebruik de machine afvegen en op een droge plaats bewaren. Controleer regelmatig het aandraaien van de schroeven en de staat van de wielen.

Wat te doen als een onderdeel ontbreekt of beschadigd is?

Neem contact op met de Vevor klantenservice via www.vevor.com/support. Houd uw bestelnummer en de referentie van het onderdeel bij de hand (lijst in de handleiding).

Kan ik deze machine op alle soorten vloeren gebruiken?

Hij is ontworpen voor harde, vlakke vloeren (asfalt, beton, kunstgras). Vermijd zeer oneffen of losse ondergronden.

Hoe verander ik snel de lijnbreedte?

Trek de versnellingshendel naar buiten, draai het wiel naar de gewenste positie, steek de hendel terug in het bijbehorende gat. Zorg dat hij goed vastklikt.

Is er garantie op dit product?

Ja, Vevor biedt een elektronische garantie. Registreer uw product op www.vevor.com/support om de garantie te activeren.

Waar vind ik de volledige handleiding?

De handleiding is gratis te downloaden op notice-facile.com. U kunt ook een vertaling in een andere taal aanvragen via de website.

GEBRUIKSAANWIJZING RFS-025 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en

betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

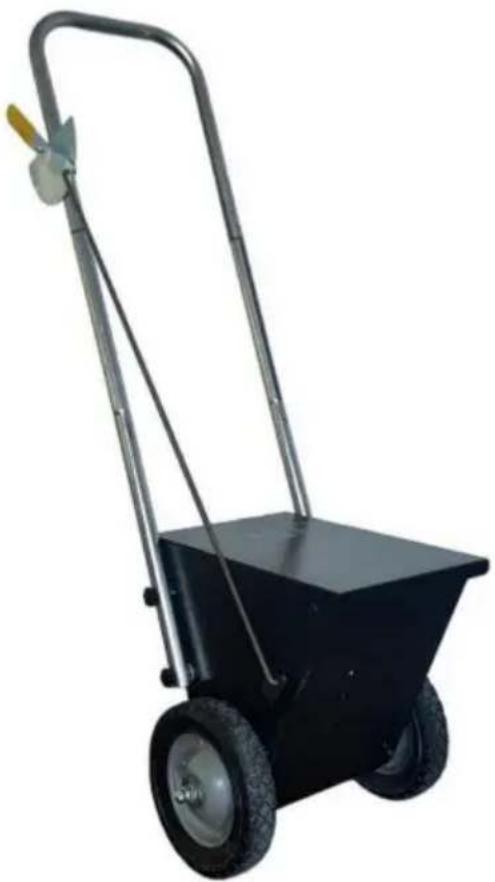

RFS-025

(De afbeelding is alleen ter referentie; raadpleeg het daadwerkelijke object)

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie-of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES EN VOORZORGSMAATREGELEN

Symbool Symbol Beschrijving
	Waarschuwing: Om het risico op letsel te verminderen, moet de gebruiker de Lees de gebruiksaanwijzing zorgvuldig door.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort voorzorgsmaatregel, waarschuwing of gevaar. Het negeren van deze waarschuwing kan leider een ongeluk. Om het risico op letsel, brand of elektrocutie te verminderen dient u altijd de onderstaande aanbevelingen op te volgen.

WAARSCHUWING: Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing lezen.

Lees de gebruiksaanwijzing zorgvuldig door.

1. Gebruik het product alleen zoals bedoeld. Het product is geen speelgoed en mag niet door kinderen worden bespeeld. om te voorkomen dat kinderen zichzelf per ongeluk pijn doen.
2. Het product mag niet worden gebruikt om mensen opzettelijk te verwonden.
3. Buiten bereik van open vuur houden.
4. Houd het uit de buurt van scherpe punten, messen en andere voorwerpen, zodat ze niet beschadigd raken. het product krassen.

BEWAAR DEZE INSTRUCTIES

ONDERDELENLIJST

ARTIKEL HOE	VEELHEID	FOTO	ITEM	Hoeveelheid	FOTO
A-Gebruiker handmatig	1		J-wiel	2
B-M6x35 schroeven	4		K-steunplaat	1
C-versnelling hefboom	1		L-armsteun (inbegrepen voorgeinstalleerde besturing module)	1
D-splitpen	3		M-armsteunverbinding	4
E-M4x12 schroeven	4		N-wielas	1
F-cover	1		O-menger	1
G-kort lente	2		P-poeder afscherming	1
H-pakking	4		Q-main-framework	1
Ik-M12x12 ronde kop moer	2

(De afbeelding is alleen ter referentie; raadpleeg het daadwerkelijke object)

INSTALLATIE

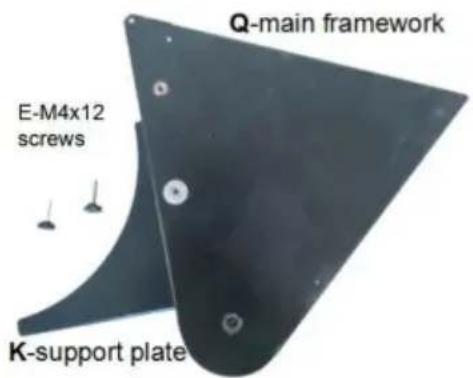

STAP 1: Installeer de steunplaat

Bereid de volgende benodigdheden voor.

Lijn de gaten van de K-steunplaat en het Q-hoofdframe uit en draai ze vast Bevestig ze met E-M4x12 schroeven.

Bereid de volgende benodigdheden voor.

D-splitpen*2	G-korte veer*2 H-pakking*4		I-M12x12 rond kopmoer*2	J-wiel*2
N-wielas*1	O-menger*1	P-poeder verbijsteren*1	Q-hoofd kader*1

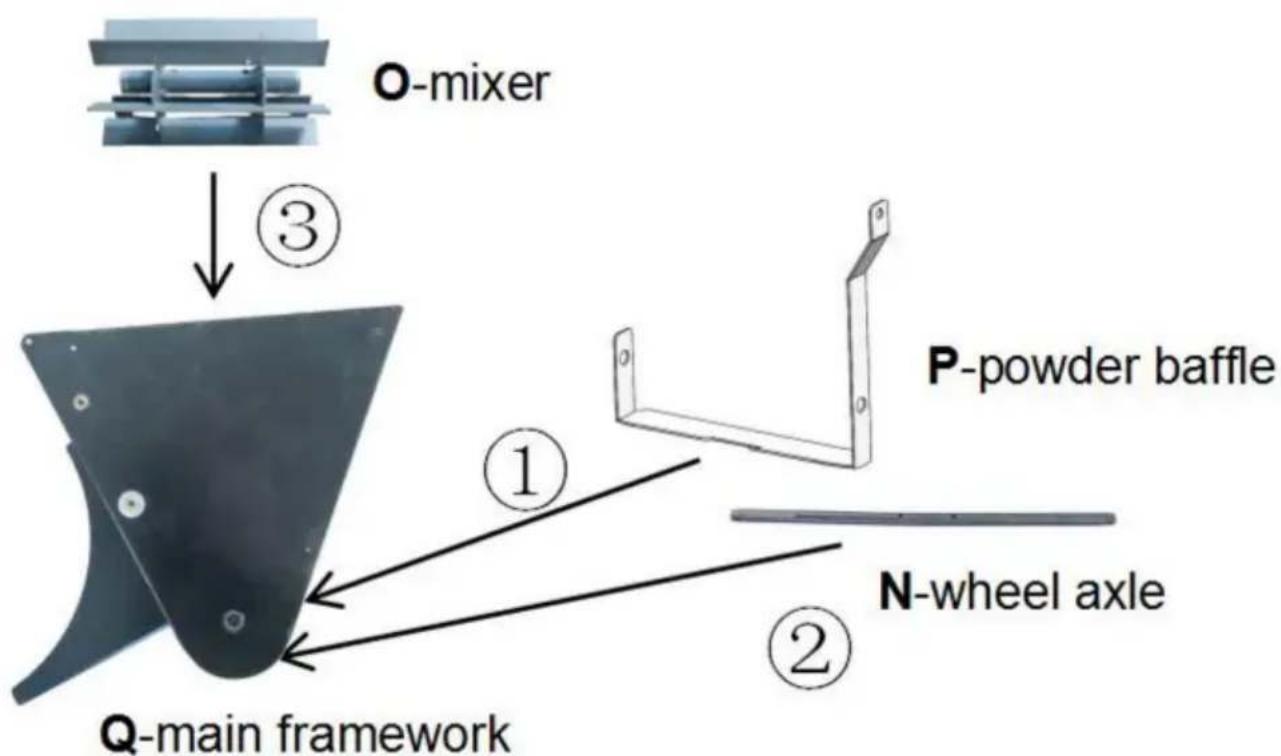

Lijn eerst de gaten van de P-poeder shuffle en het Q-hoofdframe uit. Let daarbij op de oriëntatie van de P-poeder baffle zoals weergegeven in de afbeelding. Rijg vervolgens de N-wielas door de P-poeder baffle, het Q-hoofdframe en de O-mixer in de juiste volgorde.

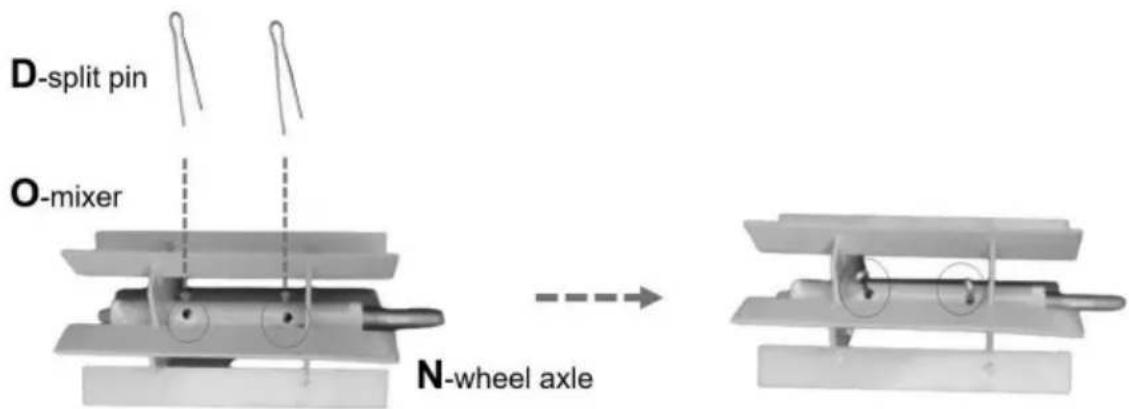

Lijn de gaten van de O-mixer en de N-wielas uit en plaats vervolgens de D-splitpen. Vouw de splitpen indien nodig om.

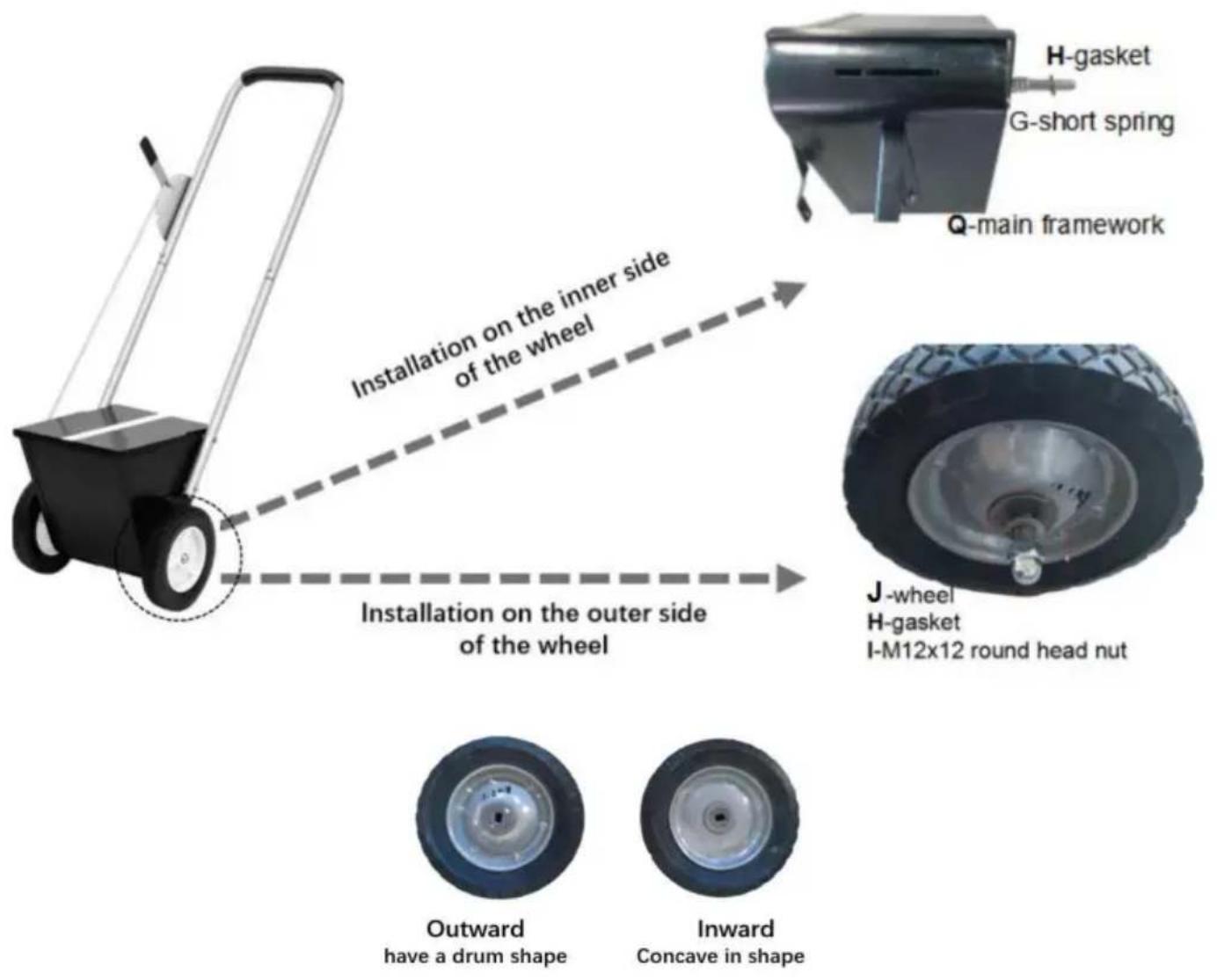

Installeer één G-korte veer, één H-pakking, één J-wiel en één H-pakking in één kant van de N-wielas in de juiste volgorde en zet ze vervolgens vast met de I-M12-moer. Let op de oriëntatie van het J-wiel. Herhaal de stappen aan de andere kant.

Bereid de volgende benodigdheden voor.

E-M4x12 schroeven*2F-deksel*1
Geïnstalleerde onderdelen

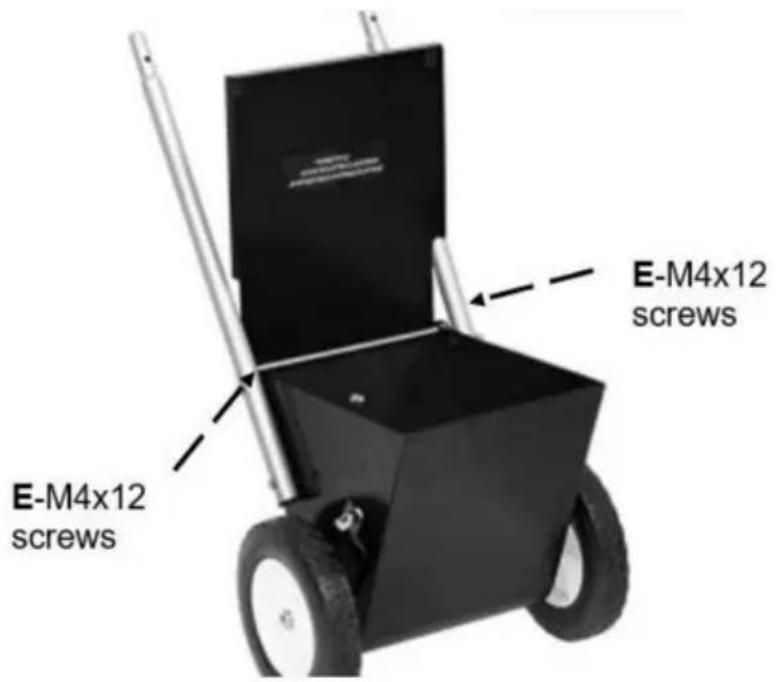

Lijn de gaten op de F-cover en het Q-hoofdframe uit en draai ze vast met E-M4x12 schroeven.

STAP 4: Installeer het aanpassingscomponent Bereid de volgende items voor.

L-armsteun (inclusief voorgeïnstalleerde bedieningsmodule)*1 B-M6x35 schroeven*4

M-armsteunverbinding*4

C-versnellingspook*1

D-splitpen*1

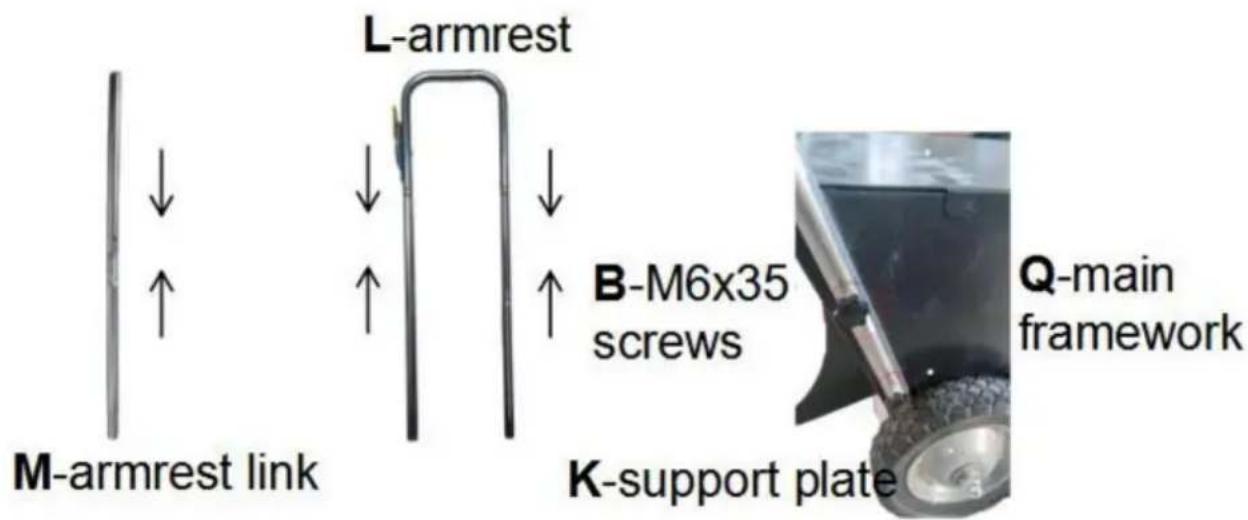

Verbind de M-armsteunverbindingen in paren en verbind ze vervolgens met de L-armsteun. Lijn de gaten van de M-armsteunverbindingen, K-ondersteuningspaal en Q-hoofdframe uit en draai ze vast met B-M6x35 schroeven.

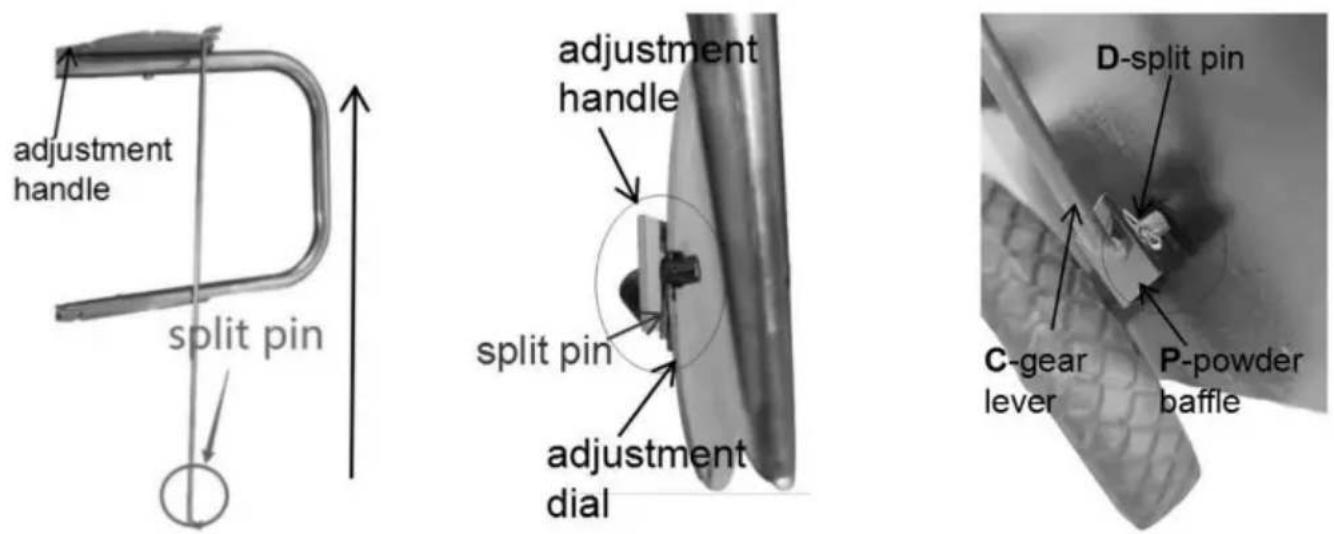

Plaats de C-gear hendel zonder pen in het gat van de verstelhendel en klem de pen tussen de verstelhendel en de verstelknop. Plaats vervolgens de C-gear hendel in het gat van de P-poeder baffled en bevestig deze met de D-splitpen.

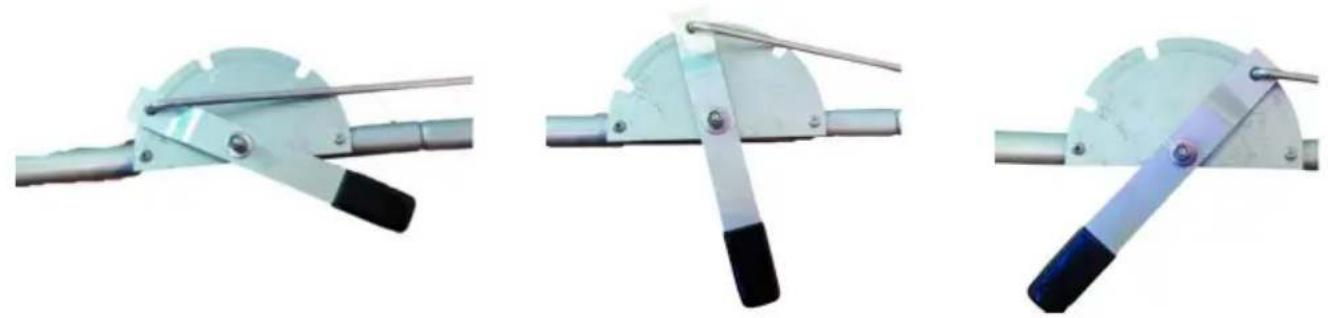

STAP 5: Pas de lijnbreedte aan

Zoals in de afbeelding is weergegeven, zijn er drie versnellingen (uit, 2 "chop de instelknop.

Plaats de versnellingspook in verschillende standen om de corresponderende lijnbreedte te verkrijgen.

TIPS

1. Zorg ervoor dat de grond schoon en droog is voordat u met het aanbrengen van de lijnmarkering begint.
2. Het effect is gerelateerd aan de voorwaartse snelheid. Wij adviseren een voorwaartse snelheid van 0,15
   m/s. Aanpassingen kunnen worden gemaakt op basis van de werkelijke situatie.
