MASZYNA DO TRAWIENIA LINII

RFS-025

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

RFS-025

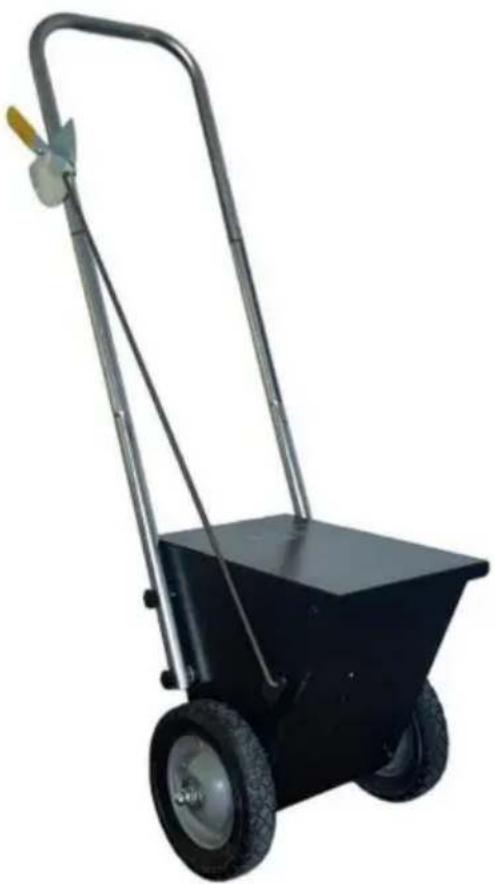

(Zdjęcie ma charakter poglądowy, proszę odnieść się do rzeczywistego obiektu)

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJA BEZPIECZEŃSTWA I ŚRODKI OSTROŻNOŚCI

Symbol Opis	symbolu
	Ostrzeżenie: Aby zmniejszyć ryzyko obrażeń, użytkownik musi zapoznać się z treścią niniejszej instrukcji.Przeczytaj uważnie instrukcję obsługi.
	Ten symbol, umieszczony przed komentarzem dotyczącym bezpieczeństwa, oznacza rodzajśrodek ostrożności, ostrzeżenie lub niebezpieczeństwo. Zignorowanie tego ostrzeżenia może prowadzićwypadek. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, zawsze postępuj zgodnie zzaleceniami podanymi poniżej.

OSTRZEŻENIE: Aby zmniejszyć ryzyko obrażeń, użytkownik musi zapoznać się z treścią niniejszej instrukcji.

Przeczytaj uważnie instrukcję obsługi.

1. Używać wyłącznie zgodnie z przeznaczeniem. Produkt nie jest zabawką i nie może być używany przez dzieci, aby zapobiec przypadkowemu zrobieniu sobie krzywdy.
2. Produkt nie może być używany w celu złośliwego wyrządzania krzywdy innym.
3. Trzymać z dala od otwartego ognia.
4. Trzymaj z dala od ostrych punktów, ostrzy i innych przedmiotów, aby nie dopuścić do porysować produkt.

ZAPISZ TE INSTRUKCJE

LISTA CZĘŚCI

ILOŚĆ PRODUKTU		ZDJEĆIE	PRZEDMIOT	ILOŚĆ	ZDJEĆIE
Użytkownik Apodręcznik	1		Koło J	2
B-M6x35śruby	4		Płyta podporowa K	1
Przekładnia Cdźwignia	1		Podłokietnik L(w tymwstępnie zainstalowany sterownik moduł)	1
D-styk rozdzielający	3		Łącznik podłokietnika M	4
E-M4x12śruby	4		Oś koła N	1
Okładka F	1		O-mikser	1
G-krótkiwiosna	2		P-przesłona proszkowa	1
Uszczelka H	4		Struktura Q-main	1
Ja-M12x12okrąglynakrętka główki	2

(Zdjęcie ma charakter poglądowy, proszę odnieść się do rzeczywistego obiektu)

INSTALACJA

KROK 1: Zamontuj płytę podporową

Przygotuj następujące rzeczy.

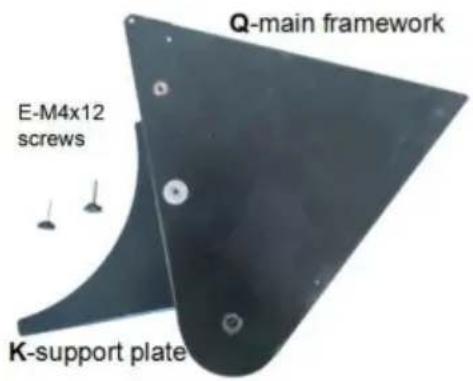

Wyrównaj otwory w płycie podporowej K i ramie głównej Q, a następnie dokręć przykręć je śrubami E-M4x12.

KROK 2: Zamontuj koła

Przygotuj następujące rzeczy.

D-pin rozgałęźny*2	G-sprężyna krótka*2 H-uszczelka*4		I-M12x12 okrągły nakrętka głowicy*2	Koło J*2
Oś koła N*1	O-mikser*1	P-proszek zdezorientować*1	Q-główny rama*1

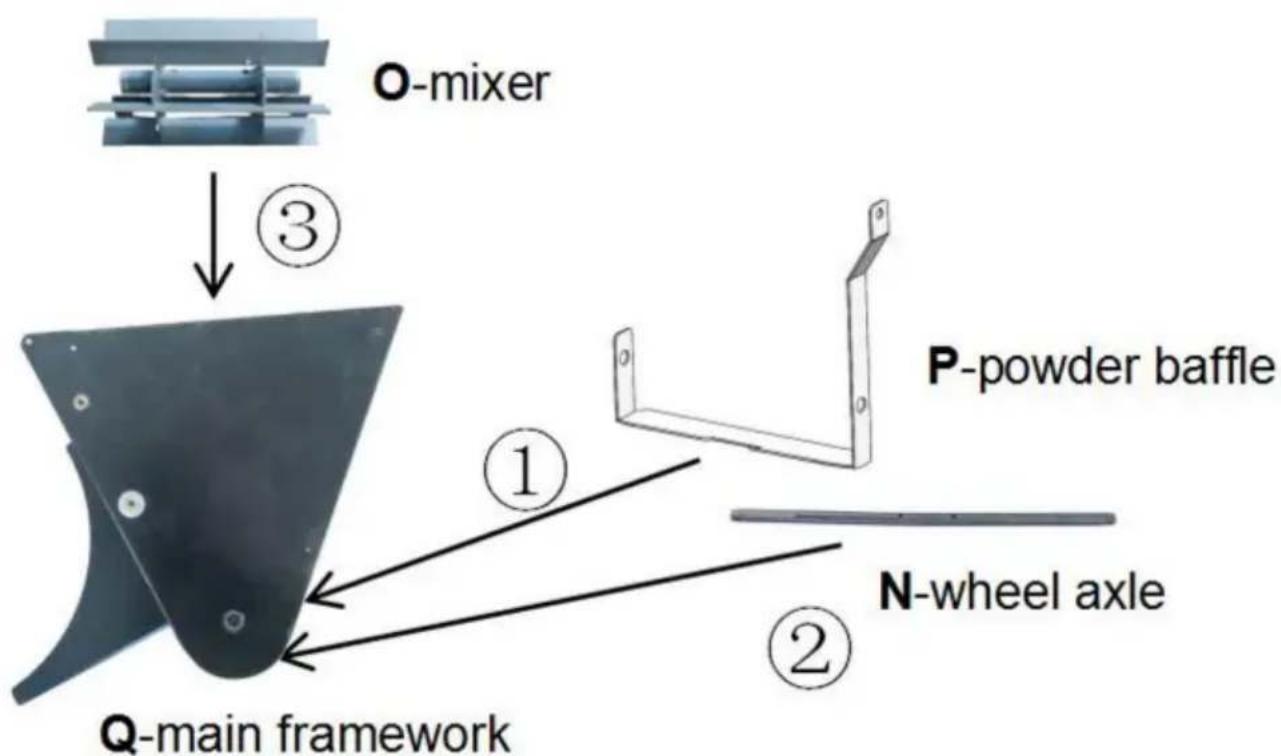

Najpierw należy wyrównać otwory w mieszalniku proszku P i głównej ramie Q. Zwróć uwagę na orientację przegrody proszku P, jak pokazano na rysunku. Następnie przewlecz oś koła N przez przegrodę proszku P, główną ramę Q i mieszalnik O, po kolei.

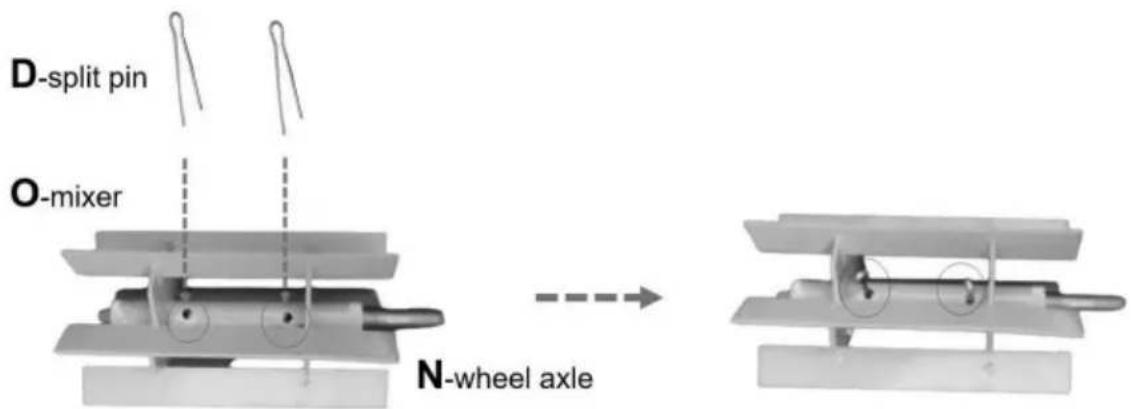

Wyrównaj otwory w mieszalniku O i osi koła N, a następnie włóż sworzeń rozdzielający D. W razie konieczności złóż zawleczkę.

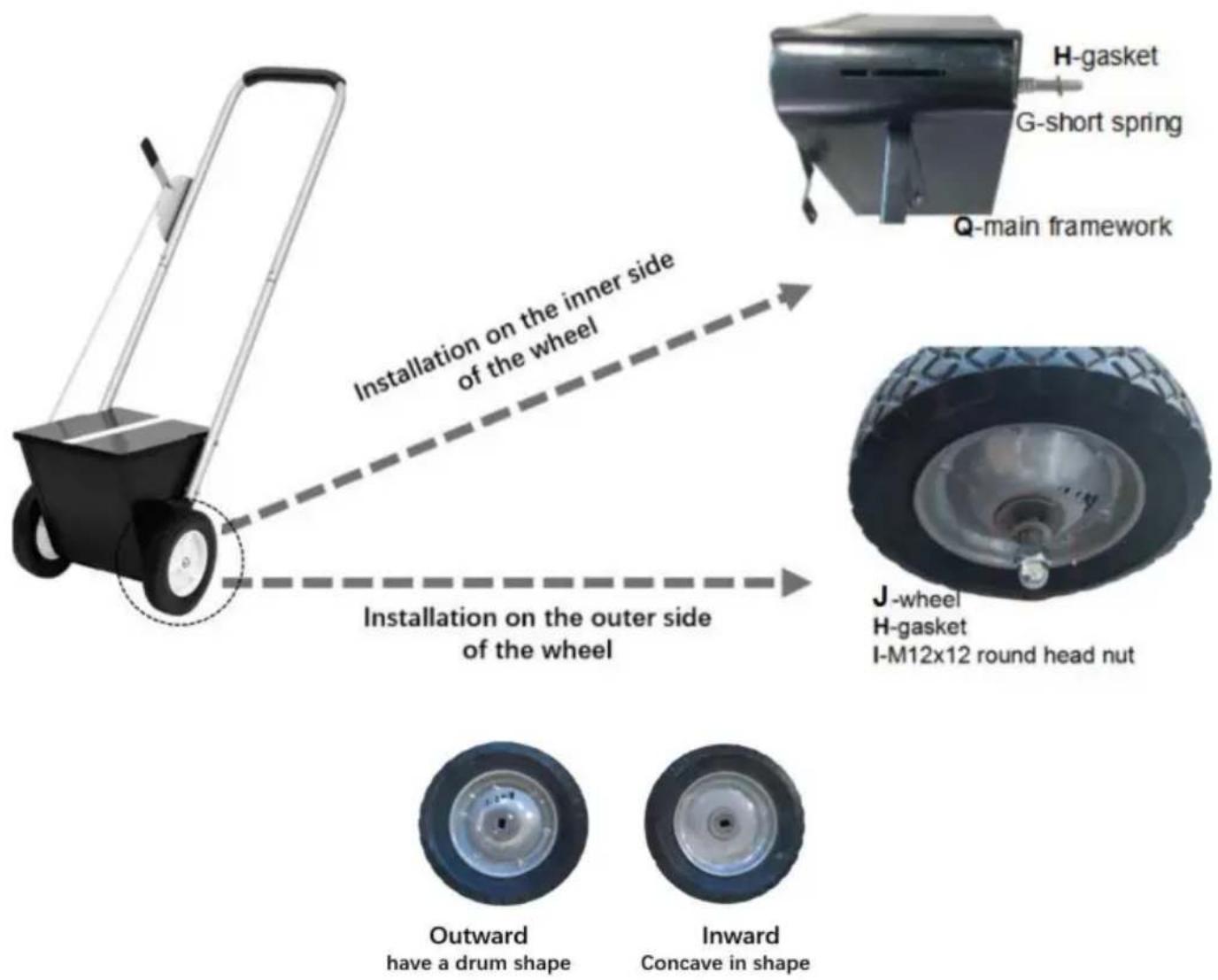

Zamontuj jedną sprężynę G-short, jedną uszczelkę H, jedno koło J i jedną uszczelkę H po jednej stronie osi koła N, po kolei, a następnie zablokuj je nakrętką I-M12. Zwróć uwagę na orientację koł J. Powtórz kroki po drugiej stronie.

KROK 3: Zamontuj pokrywę

Przygotuj następujące rzeczy.

F-okładka*1

Śruby E-M4x12*2

Zainstalowane części

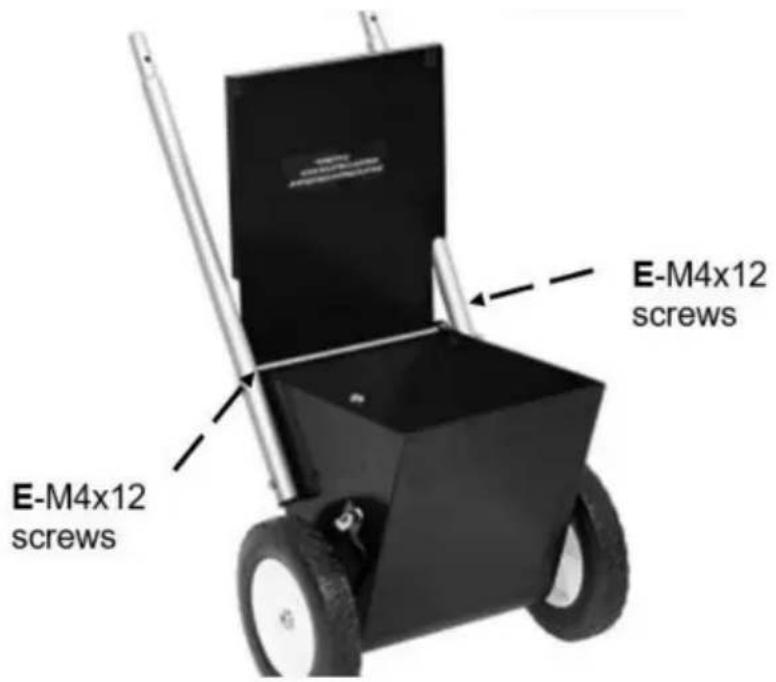

Wyrównaj otwory w pokrywie F i ramie głównej Q i dokręć je za pomocą

Śruby E-M4x12.

KROK 4: Zainstaluj element regulacyjny Przygotuj następujące elementy.

Podłokietnik L (wraz z fabrycznie zainstalowanym modułem sterującym)*1 B-śruby M6x35*4

Łącznik podłokietnika M*4

Dźwignia zmiany biegów C*1

D-pin rozgałęźny*1

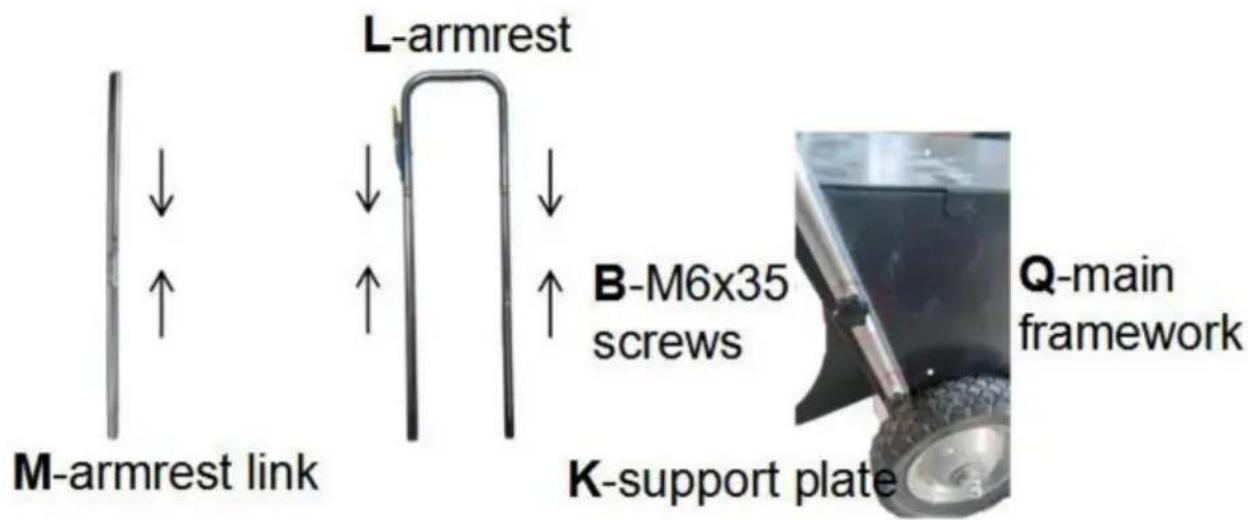

Połącz linki podłokietnika M parami, a następnie połącz je z podłokietnikiem L. Wyrównaj otwory linków podłokietnika M, słupka podporowego K i ramy głównej Q i dokręć je śrubami B-M6x35.

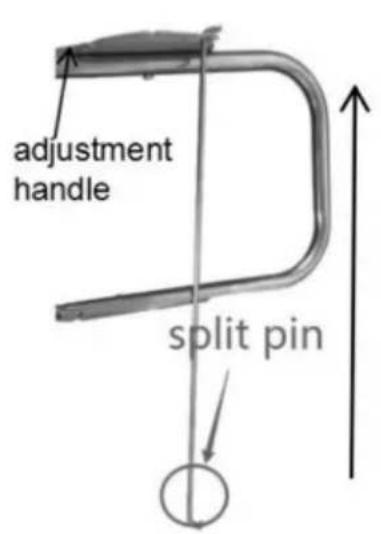

Włóż dźwignię C-gear bez sworznia do otworu uchwytu regulacyjnego i zaciśnij sworzeń między uchwytem regulacyjnym a pokrętłem regulacyjnym. Następnie włóż dźwignię C-gear do otworu przegrody prochowej P i zamocuj ją za pomocą sworznia rozporowego D.

KROK 5: Dostosuj szerokość linii

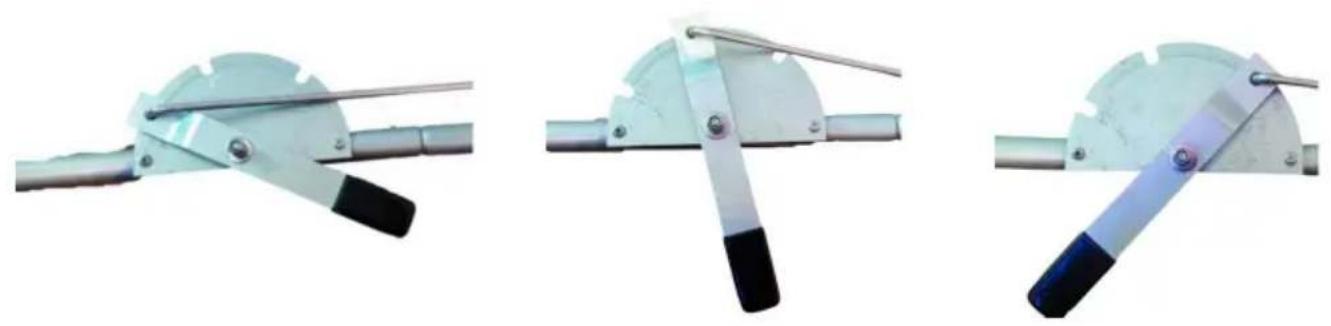

Jak pokazano na rysunku, występują trzy biegi (wyłączony, 2", 4") na pokrętle regulacyjnym. Ustaw dźwignię zmiany biegów w różnych pozycjach, aby uzyskać odpowiednią szerokość linii.

PORADY

1. Przed malowaniem linii należy oczyścić podłoże i utrzymać je w suchości.
2. Efekt jest związany z prędkością do przodu. Zalecamy prędkość do przodu 0,15 m/s.
   Można dokonać korekt w zależności od rzeczywistej sytuacji.
