BRUKSANVISNING RFS-025 Vevor
Teknisk support och e-garanticertifikat www.vevor.com/support
LINE SCRIBING MASKIN
RFS-025
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.
VEVOR®
TOUGH TOOLS, HALF PRICE

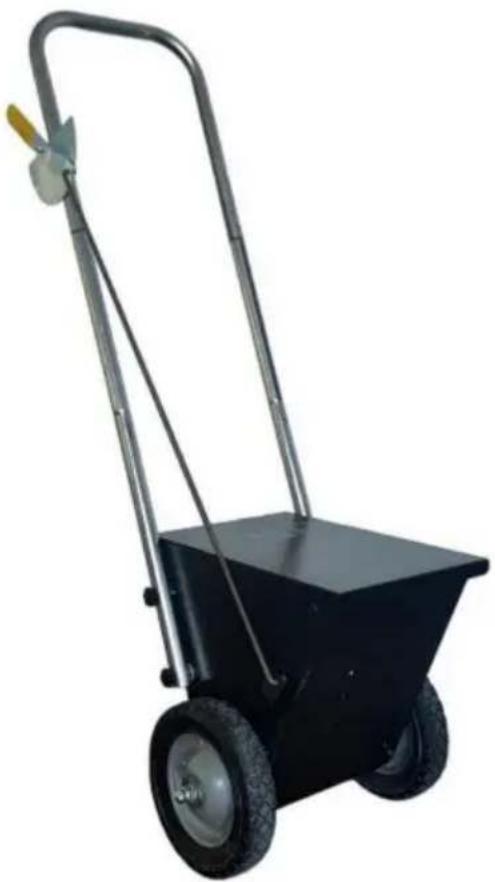

RFS-025
(Bilden är endast för referens; vänligen hänvisa till det faktiska objektet)
BEHÖVER HJÄLP? KONTAKTA OSS!
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använde den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual.
Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
SÄKERHETSINSTRUKTIONER OCH FÖRSIKTIGHETSÅTGÄRDER
| Symbol Symbol | Symbol Beskrivning |
 | Varning: För att minska risken för skador måste användaren läsa bruksanvisningen noggrant. |
 | Denna symbol, placerad före en säkerhetskommentar, indikerar ett slags försiktighetsåtgärd, varning eller fara. Att ignorera denna varning kan leda en olycka. För att minska risken för skada, brand eller elstöt, följ alltid rekommendationerna nedan. |
VARNING: För att minska risken för skador måste användaren läsa igenom
bruksanvisningen noggrant.
- Använd endast på avsett sätt. Produkten är inte en leksak och den kan inte spelas av barn för att förhindra att barn skadar sig av misstag.
- Produkten kan inte användas för att skada människor med uppsåt.
- Håll borta från öppen låga.
- Håll dig borta från vassa spetsar, knivar och andra föremål för att inte göra det repa produkten.
SPARA DESSA INSTRUKTIONER
DELLISTA
| ARTIKEL | ANTAL | BILD | PUNKT | ANTAL | BILD |
| A-användare manuell | 1 |  | J-hjul | 2 |  |
| B-M6x35 skruvar | 4 |  | K-stödplatta | 1 |  |
| C-växel spak | 1 |  | L-armstöd (inklusive förinstallerad styrning modul) | 1 |  |
| D-split stift | 3 |  | M-armstödslänk | 4 | |
| E-M4x12 skruvar | 4 |  | N-hjulsaxel | 1 |  |
| F-kåpa | 1 |  | O-blandare | 1 |  |
| G-kort fjädra | 2 |  | P-pulver baffel | 1 |  |
| H-packning | 4 |  | Q-main ramverk | 1 |  |
| I-M12x12 runda huvudmutter | 2 |  |
(Bilden är endast för referens; vänligen hänvisa till det faktiska objektet)
INSTALLATION
STEG 1: Montera stödplattan
Förbered följande saker.

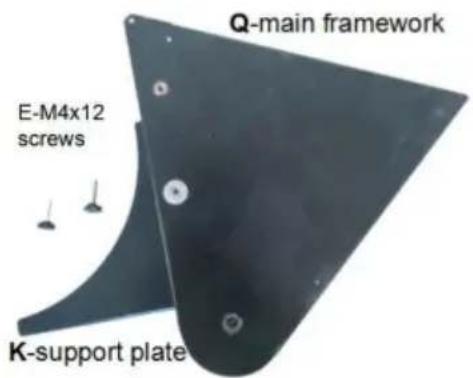

Rikta in hålen på K-stödplattan och Q-huvudramen och dra åt dem med E-M4x12 skruvar.
Förbered följande saker.
 |  |  |  |  |
| D-delad stift*2 | G-kort fjäder*2 H-packning*4 | I-M12x12 rund huvudmutter*2 | J-hjul*2 | |
 |  |  |  | |
| N-hjulsaxel*1 | O-blandare*1 | P-pulver förvirring*1 | Q-main ram*1 | |

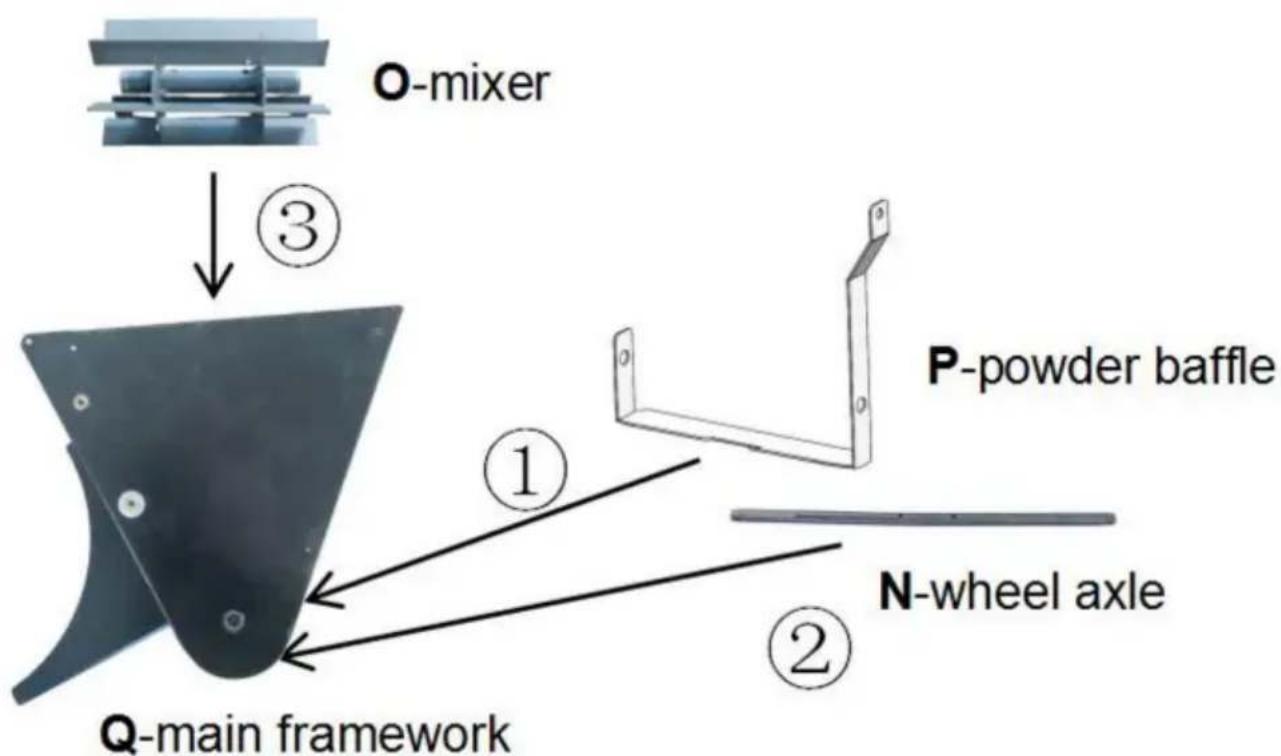

Passa först in hålen på P-pulverblandaren och Q-huvudramverket. Var uppmärksam på orienteringen av P-pulverbaffeln som visas i figuren. Trä sedan N-hjulsaxeln genom P-pulverbaffeln, Q- huvudramverket och O-mixer i sekvens.

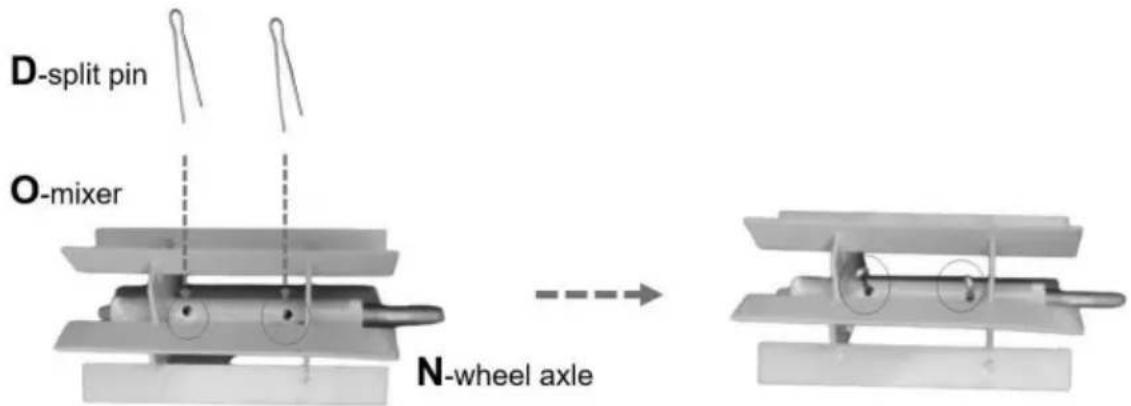

Rikta in hålen på O-mixern och N-hjulsaxeln och sätt sedan in D-splitstiftet. Vik splittappen vid behov..

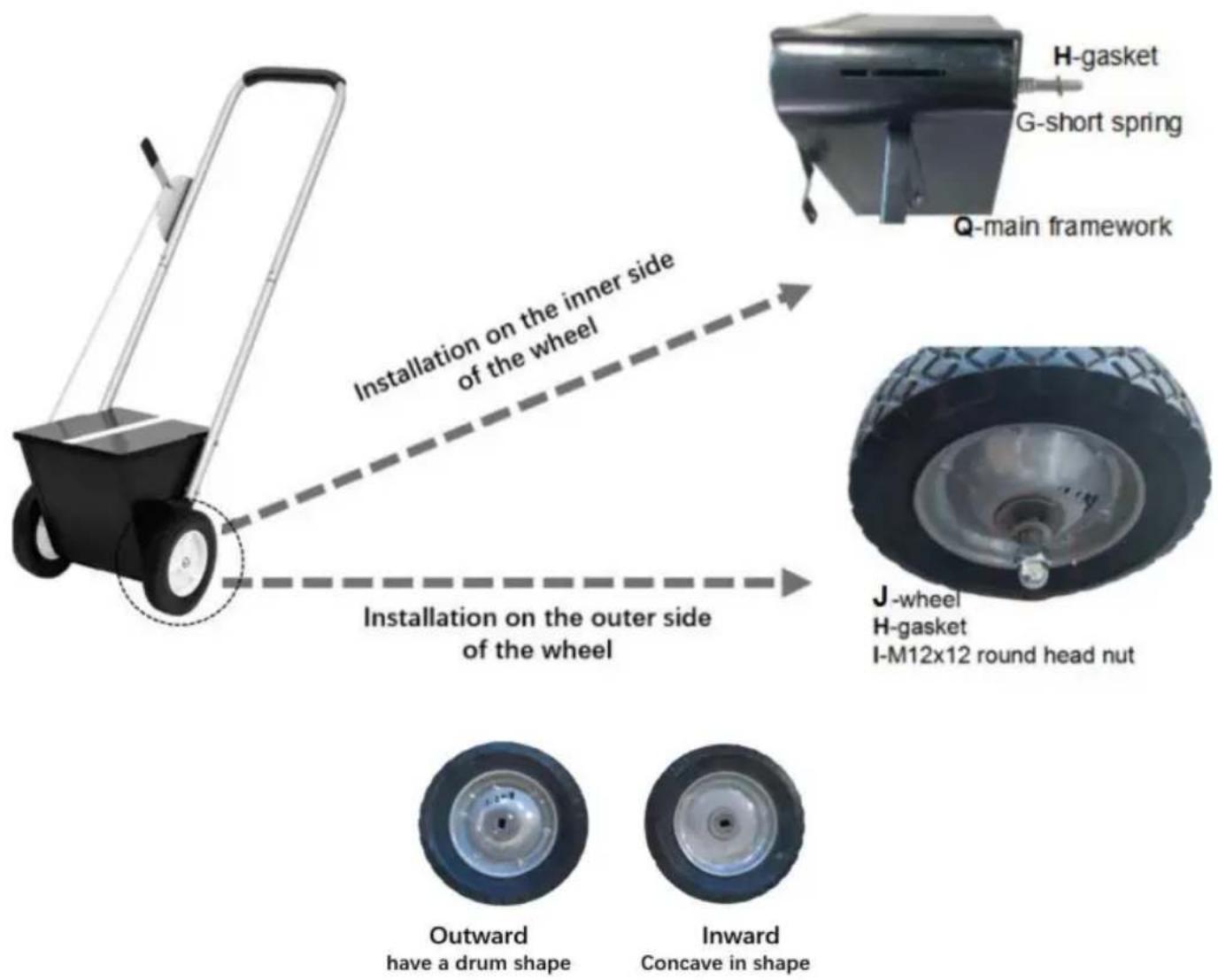

Installera en G-kort fjäder, en H-packning, ett J-hjul och en H-packning på ena sidan av N-hjulsaxeln i ordning och lås dem sedan med I-M12 mutter. Var uppmärksam på orienteringen av J-hjulet. Upprepa stegen på andra sidan.
Förbered följande saker.
E-M4x12 skruvar*2F-kåpa*1
Installerade delar

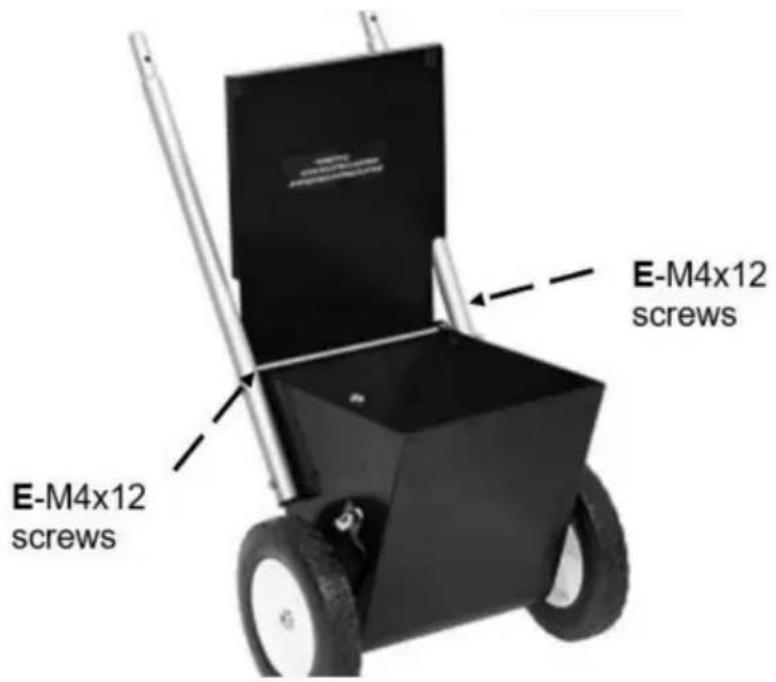

Rikta in hålen på F-kåpan och Q-huvudramen och dra åt dem med E-M4x12 skruvar.
STEG 4: Installera justeringskomponenten Förbered följande artiklar.
L-armstöd (inklusive förinstallerad kontrollmodul)*1 B-M6x35 skruvar*4
M-armstödslänk*4
C-växelspak*1
D-delad stift*1

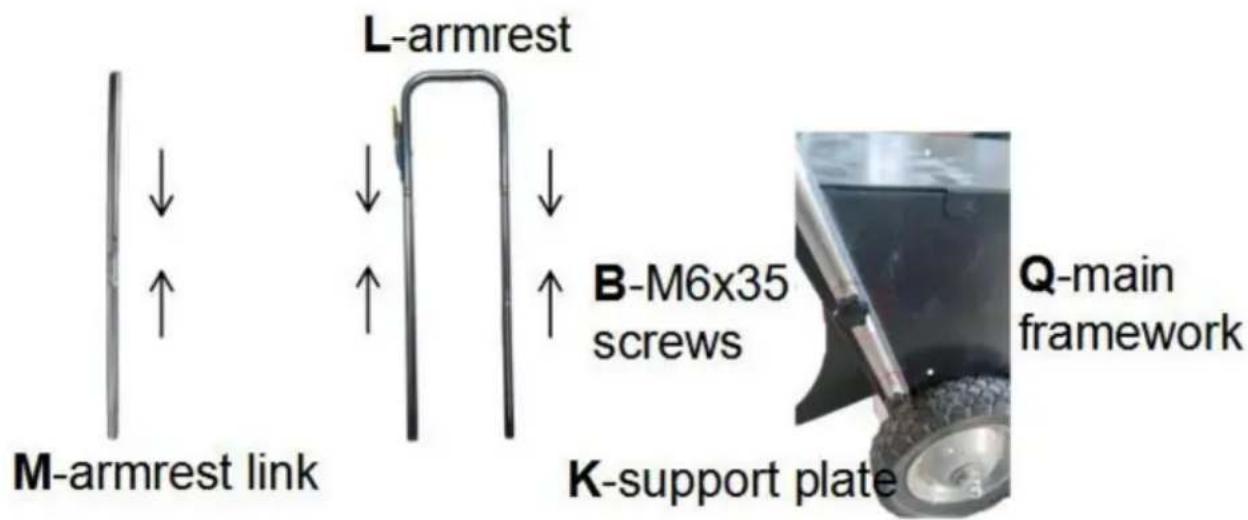

Anslut M-armstödslänkarna i par och anslut dem sedan till L-armstödet. Rikta in hålen på M-armstödslänkarna, K-stödstängen och Q-huvudramen och dra åt dem med B-M6x35-skruvar.

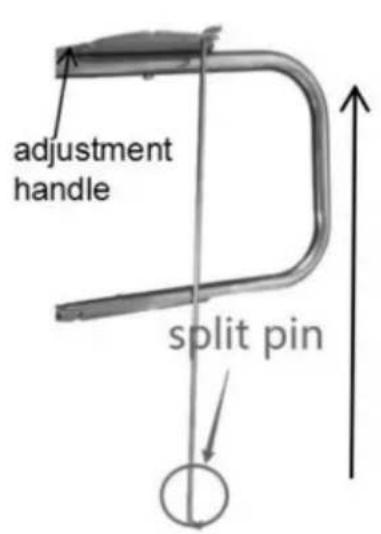

Sätt in C-växelspaken utan stift i hålet på justeringshandtaget och kläm fast stiftet mellan justeringshandtaget och justeringsratten. Sätt sedan in C-växelspaken i hålet på P-pulverbaffeln och fixera den med D-splitstiftet.
4") på inställningsratten.Som vi:
Sätt in växelspaken i olika lägen för att få motsvarande linjebredd.
TIPS
1.Se till att rengöra marken och håll den torr innan du gör linjer.
2. Effekten är relaterad till hastigheten framåt. Vi rekommenderar en hastighet framåt på
0,15 m/s. Justeringar kan göras efter den faktiska situationen.
VEVOR®
TOUGH TOOLS, HALF PRICE
Teknisk support och e-garanticertifikat www.vevor.com/support
