QBK-15P - Industriële pomp Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	QBK-15P
Producttype	Pneumatische dubbelmembraanpomp
Lichaamsmaterialen	Roestvrij staal, aluminiumlegering, gietijzer, technisch kunststof
Membraanmateriaal	NBR, Viton, Neopreen, PTFE
Vereiste luchtdruk	2 – 8 kgf/cm²
Max. zuighoogte	7 m
Max. pershoogte	50 m
Max. uitlaatdruk	>6 kgf/cm²
Max. debiet	Ongeveer 50 L/min (afhankelijk van de druk)
Max. diameter vaste deeltjes	10 mm
Max. viscositeit vloeistof	10 000 cP
Voeding	Perslucht (zonder elektriciteit)
Aansluiting	Draad (model QBK-15P)
Zelfaanzuigend	Ja
Onderdompelbaar gebruik	Ja
Toepassingen	Corrosieve, viskeuze, ontvlambare vloeistoffen, slib, voedingsmiddelen
Onderhoud	Reinig regelmatig de binnenzijde en de koperen bus
Slijtonderdelen	Membraan, kogelkleppen, afdichtingen
Garantie	Zie garantiecertificaat op www.vevor.com/support

Veelgestelde vragen - QBK-15P Vevor

Hoe installeer ik de pomp QBK-15P?

De pomp kan zonder funderingsbouten worden geïnstalleerd als de trillingen gering zijn. Sluit de perslucht aan op de luchtingang (E) en de zuig- en persleidingen. Installeer voor vorstgevoelige media een afsluiter bij de inlaat.

Welke soorten vloeistoffen kan ze verpompen?

Ze kan corrosieve, viskeuze, ontvlambare, giftige vloeistoffen, slib, voedingsmiddelen (pinda's, tomaten, chocolade) en chemicaliën verpompen.

Wat is de benodigde luchtdruk?

De persluchtdruk moet tussen 2 en 8 kgf/cm² liggen. Het debiet kan worden aangepast door de druk te wijzigen of door een pneumatische klep te gebruiken.

Heeft de pomp smering nodig?

Nee, de pomp werkt zonder smeerolie. Zelfs drooglopen veroorzaakt geen schade.

Hoe vervang ik het membraan?

Reinig de binnenzijde en de koperen bus. Monteer het nieuwe membraan en zorg dat de witte PTFE-afdichting niet beschadigd raakt. Volg het originele schema.

Kan de pomp drooglopen?

Ja, ze kan zonder schade drooglopen, wat een kenmerk is van deze pomp.

Wat is de maximale zuighoogte?

De maximale zuighoogte is 7 meter.

Welke materialen zijn beschikbaar voor het membraan?

De membranen zijn verkrijgbaar in NBR, Viton, Neopreen of PTFE, afhankelijk van de vloeistof.

Waar vind ik de volledige handleiding?

De volledige handleiding is gratis als PDF beschikbaar op notice-facile.com en op de Vevor-website.

Is de pomp geschikt voor voedingsmiddelen?

Ja, ze kan voedingsmiddelen zoals tomaten, chocolade, siropen, enz. verpompen. Zorg dat het membraan en de behuizing compatibel zijn.

GEBRUIKSAANWIJZING QBK-15P Vevor

Luchtbediende dubbel diafragma pomp instructies

MODEL: QBK-40L / QBY4-50L / QBY4-25L / QBY4-25LF46 / QBY-15PP / QBK-15P / QBK-15

Deze serie membraanpompen zijn het nieuwste model in de industrie. Ze functioneren ook voor het verwijderen en opzuigen van verschillende bijtende vloeistoffen die korrels bevatten, stroperig, vluchtig, ontvlambaar explosief of giftige vloeistof, porseleinen slurry, gespureerd fruit, rookkan terugwinning van resterende olie in tanker. Tijdelijkke omkering van tankenz. De prestatieparameters van deze serie liggen zich bij scheet van Germam WLLDENPUMPS en Amerikaanse MARIO-WPUMPS. De componenten die in contact komen met de stroming zijn gemaakt van roestvrij staal, aluminiumlegering, gietijzer en kunststof, terwijl het diafragma van NBR, viton, neopreen of PTFE is.

HOOFDTOEPASSING

1. De pomp kan de pinda, augurken, tomaat, drijfmest, rode worst, chocolade, hop en siroop zuigen, enz.
2. De pomp kan de verf, het pigment, de lijm en de lijm enz. zuigen.
3. De pomp kan verschillende glazuurslurries van tegels, porselein, porselein en porselein enz. zuigen.
4. De pomp kan verschillende maalmaterialen, bijtende stoffen opzuigen en het olievuil etc. reinigen.
5. De pomp kan verschillende toxines en brandbare of vluchtige vloeistoffen enz. opzuigen. 6. De pomp kan verschillende wigwater, cementslurry en mortel enz. zuigen.
6. De pomp kan verschillende sterke zuren, alkalische en corrosieve vloeistoffen enz. zuigen.
7. Het kan worden gebruikt als een front-step-transmissie-apparaat van de vaste en vloeibare scheidingsapparatuur.

MANIER VAN INSTALLATIE

PRESTATIEKENMERKEN

Luchtaangedreven dubbelmembraanpompen kunnen niet alleen de stroomvloeistof afvoeren, maar ook een ongemakkelijk stromend medium transporteren met de voordelen van een zelfpompende pomp, duikpomp, schildpomp, drijfkestpomp en onzuiverheidspomp enz.

1. Het is niet nodig om het tekenwater te gieten, de zuiglift bereikt een hoogte van 7m, de leveringslift bereikt een lengte van 50m en de exportdruk > 6 kgf/ cm²;
2. Brede stroom en goede prestaties. De diameter die de maximale deeltjes mag passeren, bereikt 10 mm. De schade is zeer gering, terwijl de slurry en onzuiverheden worden afgevoerd;
3. De levensduur en de stroom kunnen de pneumatische klep openen om de traploze aanpassing te realiseren (de pneumatische drukaanpassing ligt tussen 2-8 kgf/cm²):
4. Deze pomp heeft geen roterende delen en geen lagerafdichtingen. Het membraan zal het uitgepompte medium volledig scheiden van de lopende delen van de pomp en het werkmedium. Het getransporteerde medium kan niet naar buiten lekken. Het zal dus niet leiden tot milieuvervuiling en veiligheidsrisico's voor het menselijk lichaam, terwijl giftige, brandbare of bijtende middelen worden verpompt.

brandbaar of bijtend middel:

1. Geen elektriciteit. Het is veilig en betrouwbaar tijdens gebruik op ontvlambare plaatsen en om plaatsen te verkennen:
2. Het kan in medium worden gedrenkt;
3. Het is handig in gebruik en betrouwbaar om te werken. Open of sluit het gasklephuis alleen tijdens het starten of stoppen. Zelfs als er geen medium is of als gevolg van een ongeluk langdurig wordt gepauzeerd, zal de pomp door dit gebruik niet worden beschadigd. De pomp stopt automatisch en beschikt over een zelfdetectiefunctie. Wanneer de pomp zich normaal herstelt, kan deze ook automatisch starten;
4. Eenvoudige structuur en minder slijtende onderdelen. Deze pomp is eenvoudig van structuur. Installatie en onderhoud zijn eenvoudig. Het middelgrote transportmiddel van de pomp zal de bijpassende pneumatische klep en koppelingshendel enz. niet raken. Niet zoals bij andere soorten pompen zal de prestatie geleidelijk naar beneden vallen vanwege de schade van rotor, toestel en vaan enz.
5. Het kan de lijm overbrengen (de viscositeit is lager dan 10.000 centipoise)
6. Deze pomp heeft geen oliesmeermiddel nodig. Zelfs als deze stationair draait, heeft dit enige invloed op de pomp. Dit is een kenmerk van de pomp

WERKINGSPRINCIPE

Er worden twee membranen in twee uitgelijnde werkholtes (A) geïnstalleerd, die met elkaar kunnen worden verbonden met een centrale koppelingshendel. De compressielucht komt de luchtverdeelklep binnen vanaf de luchtingang van de pomp. De compressielucht wordt in een holte geleid door het luchtverdeelmechanisme, en duwt de membraanbeweging in de holte naar buiten. Het gas in de andere holte wordt afgevoerd. Zodra het slagterminal is bereikt, zal het luchtverdeelmechanisme automatisch de compressielucht naar de andere werkholte leiden, het membraan naar buiten duwen om in de tegenovergestelde richting te bewegen, zodat beide diafragma's voortdurend synchroon bewegen.

De compressielucht komt de luchtverdeelklep binnen vanaf (E), weergegeven in het diagram, maar het membraanstuk in de goede richting bewegen. En de zuigkracht in (A) kamer laat het medium vanuit (C) ingang binnenstromen. Duw de kogelkraan (2) naar buiten om de kamer (A) binnen te gaan, de kogelkraan (4) wordt vergrendeld vanwege de zuigkracht; het medium in de (B) kamer wordt ingedrukt en duwt de kogelkraan (3) naar buiten om naar buiten te stromen. Laat ondertussen de kogelkraan (1) sluiten en voorkom terugstroming. Een dergelijke beweging in cirkels zorgt

ervoor dat het medium ononderbroken uit de ingang (C) zuigt en naar de uitgang (D) wegstroomt.

Opmerking: QBY-10 en 15 gietijzer/aluminium/roestvrij staal/kunststof import en export zijn schroefdraadverbindingen, niet flens. QBY-25 en 40 roestvrij staal/kunststof import en export zijn schroefdraadverbindingen, niet flens, gietijzer/aluminium legering en export zijn geflensd, schroefdraadverbinding voor tweeledig gebruik. QBY-50/65/80/100 zijn voorzien van een flens, geen schroefdraad. (Raadpleeg de daadwerkelijke productcatalogusfoto's)

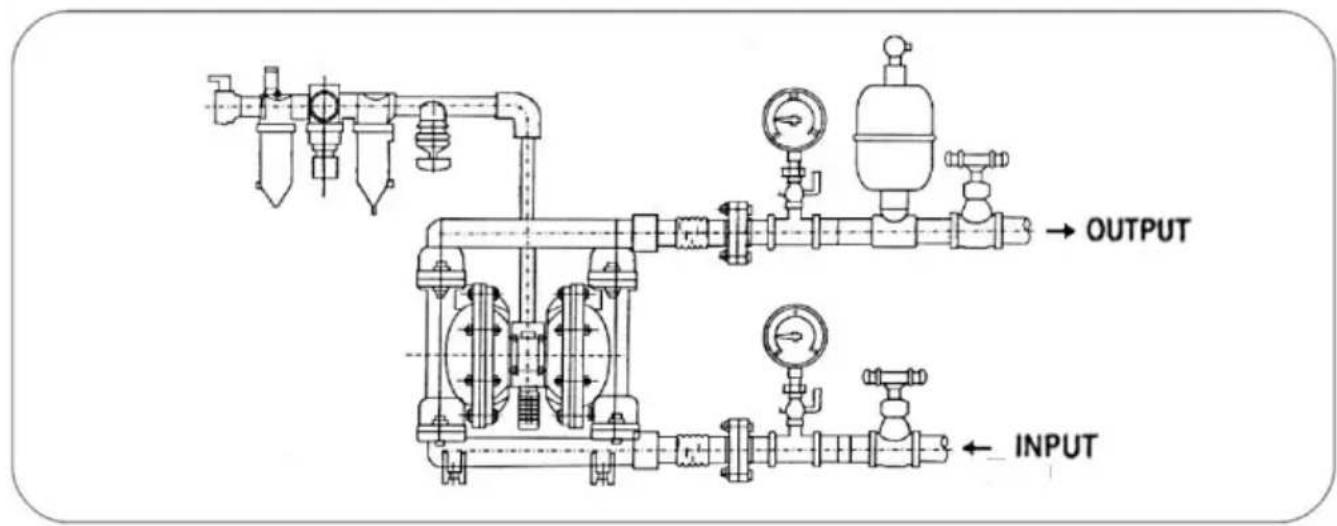

1. Als de trilling van de pomp gering is, is het over het algemeen niet nodig om de funderingsbouten te installeren. 2.1 Als de perslucht wordt vermengd met vuile dingen, zal het normale starten van de pomp worden beïnvloed. Het wordt aanbevolen dat de gebruiker bovendien de pneumatische triplexonderdelen installeert.
2. Wanneer u media verpompt die gemakkelijk bevriezen of neerslaan, installeer dan een klep bij de inlaat van de pomp. Als de pomp moet worden gestopt, sluit dan eerst de klep en laat de pomp vervolgens enkele minuten draaien om de media in de pomp te legen. Reinig de pomp en verwijder de opgehoopte vloeistof om eventuele problemen bij het de volgende keer starten van de pomp te voorkomen.
3. Wanneer u het membraan vervangt, reinig dan de drijfstang, de binnenholte en de koperen bus van de pomp. En vermijd beschadiging van de witte PTFE-afdichtring. Maak de hermontage zoals origineel en de pomp kan worden gebruikt.
