Varumärke	Vevor
Modell	QBK-15P
Produkttyp	Tryckluftsdriven dubbelmembranpump
Kroppsmaterial	Rostfritt stål, aluminiumlegering, gjutjärn, teknisk plast
Membranmaterial	NBR, Viton, Neoprene, PTFE
Erforderligt lufttryck	2 – 8 kgf/cm²
Maximal suglyfthöjd	7 m
Maximal tryckhöjd	50 m
Maximalt utloppstryck	>6 kgf/cm²
Maximalt flöde	Cirka 50 l/min (beror på trycket)
Maximal diameter för fasta partiklar	10 mm
Maximal vätskeviskositet	10 000 cP
Drivning	Tryckluft (ingen el)
Anslutning	Gängad (modell QBK-15P)
Självsugande	Ja
Dränkbar användning	Ja
Användningsområden	Korrosiva, viskösa, brandfarliga vätskor, slam, livsmedel
Underhåll	Rengör regelbundet det inre utrymmet och kopparhylsan
Slitdelar	Membran, kulbackventiler, tätningar
Garanti	Se garantibevis på www.vevor.com/support

Vanliga frågor - QBK-15P Vevor

Hur installerar jag pumpen QBK-15P?

Pumpen kan installeras utan fundamentbultar om vibrationerna är låga. Anslut tryckluft till luftinloppet (E) samt sug- och utloppsslangar. För media som kan frysa, installera en ventil vid inloppet.

Vilka typer av vätskor kan den pumpa?

Den kan pumpa korrosiva, viskösa, brandfarliga, giftiga vätskor, slam, livsmedel (jordnötter, tomater, choklad) och kemikalier.

Vilket lufttryck krävs?

Tryckluftstrycket måste vara mellan 2 och 8 kgf/cm². Flödet kan justeras genom att ändra trycket eller använda en pneumatisk ventil.

Behöver pumpen smörjning?

Nej, pumpen fungerar utan smörjolja. Även vid tomgång tar den inte skada.

Hur byter man membranet?

Rengör det inre utrymmet och kopparhylsan. Montera det nya membranet utan att skada den vita PTFE-tätningen. Följ originalschemat.

Kan pumpen gå torrt?

Ja, den kan gå torrt utan skada, vilket är en egenskap hos denna pump.

Vilken är den maximala suglyfthöjden?

Den maximala suglyfthöjden är 7 meter.

Vilka material finns tillgängliga för membranet?

Membranen finns i NBR, Viton, Neoprene eller PTFE beroende på vätska.

Var hittar jag den fullständiga manualen?

Den fullständiga manualen finns gratis som PDF på notice-facile.com och på Vevors webbplats.

Är pumpen lämplig för livsmedelsvätskor?

Ja, den kan pumpa livsmedel som tomater, choklad, sirap, etc. Se till att membranet och kroppen är kompatibla.

BRUKSANVISNING QBK-15P Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

Luftstyrd dubbel Membranpump Instruktioner

MODELL: QBK-40L / QBY4-50L / QBY4-25L / QBY4-25LF46 / QBY-15PP / QBK-15P / QBK-15

Denna série av membranpumperär den senaste modellen hemma. De de fungerade for att ta ut och suga in olika fratande vatskor innehäll granulat, trogflytande, flyktiga, inflammabla, explosiva aller giftig vatska,porslinsslurry,mosad frukt,flue.the Återvinning av restolja i tankfartyg. tillfällig Återställning av tankfartyg, etc. Prestandaparametrarna Förenna série ar nara skit av Germam WLLDENPUMPS och Americ MARIO-WPUMPS Komponenterna i kontakt med flöde ar fjorda av rost stål.aluminiumlegering, gjutjärn och inerina plast. medan diafraammav ar NBR.viton.neopren eller PTFE .

MAIN APPLICATION

1. Pumpen kan suga jordnötter, pickles, tomat, slurry, röd korv, chokla humle och sirap, etc.
2. Pumpen kan suga farg, pigment, lim och lim etc.;
3. Pumpen kan suga olika glättade uppslammingar av kakel, porslin, murbruk och porslin etc.
4. Pumpen kan suga olika malningsmaterial, fratande medel och ta bc oljesmutsen etc.
   5.Pumpen kan suga olika toxiner och brandfarlig aller flyktig vatska et
5. Pumpen kan suga olika kilvatten, cementslam och murbruk etc
6. Pumpen kan suga olika stark syra, alkali och fratande vatska etc.
   8.It kan anvandas som en frontstegtransmissionsanordning for separationsutrustningen for fast och liguid.

WAY TO INSTALL

PERFORMANCE CHARACTERISTICS

Luftdrivna dubbla membranpumper kan inte bara tömma flödesvatskan,utan också formedla nagot obehagligt flöde med fördelarna medsjälvpumpande pump, dykpump, skärmpump, slurrypump och Föroreningspump etc.

1. Det ar onödigt att hälla upp vatten, suglyften när 7m Höjd, Levera när 50m langd och de exporttryck>6kgf/ cm²;
2. Brett flöde och bra prestanda. Diametern som fär passera maxkorn när 10 mm. Skadan ar mycket minre till pumpen medan slurryn och Föroreningen toms ut;
3. Leveranslivslängden och flödet kan passera den pneumatiska ventilöppen für att realisera den steglösa justeringen (den pneumatiskatryckjusteringen ar mellan 2-8 kgf/cm²):

4. Denna pump har inga roterande delar och inga lagertätningar. Membranenkommen helt att separera de uttömda mediet fran anopumpens lopande delar, arbetsmediet. Det transporterade mediet kar inte läcka ut. Detkommen darför inte att orsaka miljöfororeningar och manniskors sakerhet skadlig nar giftet utmattas och brandfarliga eller frättande medel:

5. Ingen elektricitet ar saker och påltitligRARY du anvander den i brand och utforska platser:

6. Den kan blötläggas i medium;
   7.Det ar bekvamt att använda och tillförlitigt att arbeta. Öppna eller s endast gasventilkroppen:när du startar eller stoppar. Åven om den intog nàgon medelstor drift eller att den plötslicht pausas under lang tid på av olyckor,kommen pumpen inte att skadas av den har gangen. Purn newcomer automatiskt att stanna och har en självskyddsfunktion. När maskinen täcker normalt kan den också starta automatiskt;
7. Enkel struktur ochindre slitage delar. Denna pump ar enkel i strukturen. Installation och underhäll. Mediumtransporten genom pumpenkommen inte att vidröra den matchade pneumatiska ventilen och kopplingsspaken etc. Inte som andra typer av pumpar. rotor, växel och skovel etc.
8. Det kan überfa limmet (viskositeten ar under 10 000 centipoise)
9. Den har pumpen behöver inte oljesmörjmedlet. Åven om den gär tomgang har den nàgon inverkan på pumpen. Detta ar en eigenskapenna pump

OPERATIONAL PRINCIPLE

Där installereras varje membran i böda inriktade arbetskaviteterna ( och (B), som kan kopplas ihop med en central kopplingsspak. Kompressionsluftenkommen in i luftfördelningsventilen frän pumpens luftingäng, kompressionsluften in i en halighet genom luften fördelningsmekanism, tryck ut membranrörelsen i kaviteten. Gasen i en annan kavitetkommen att dräneras. När den narr slagterminalenkommen luftdistributionsmekanismen automatiskt att dra in kompressionsluften in i en annan arbetskavitet, trycka ut diafragman for att gà mot motsatt riktning, SSEATT de bada membranen kontinuerligt rör sig fram och tillbaka i synkronism. Kompressionsluftenkommen in i luftfördelningsventilen frän (E) sor visas i diagrammet, lát membrandelen rora sig mot rätt riktning. sugkraften i (A) kammaren läter mediet strömma in frän (C) ingangen ,tryck ut kulventilen(2)för att gä in i(A)kammaren,kulventilen(4)kommen att lasas på grund av sugkraften;Mediet i(B)kammarenkommen att pressas rtrycka ut kulventilen(3)för att flöda ut frän utgången(D). Låt under tiden kulventilen(I) stänga, Förhindra tillbakaflöde. Sādan rörelse i cirklar;kommer att lata mediet oavbrutet suga frän(C)ingäng och rimna frän(D)utgäng.

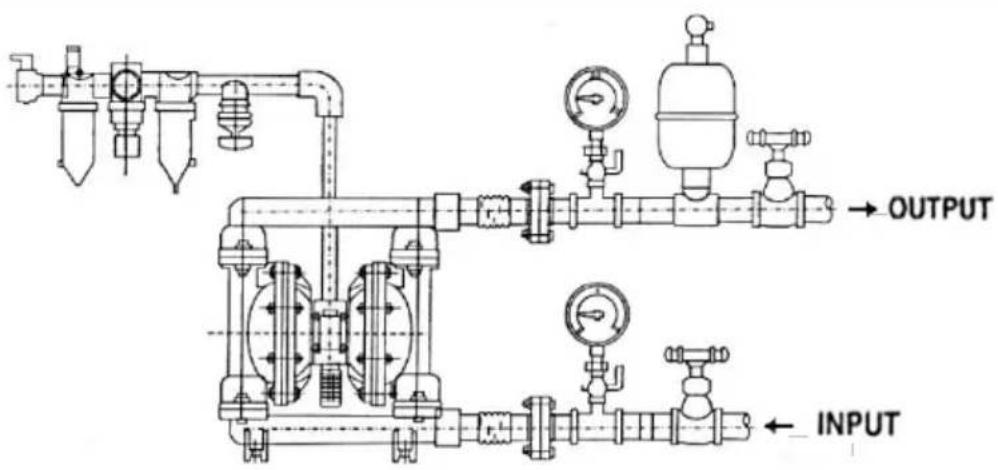

CONNECTION SCHEMATIC DIAGRAM

PERFORMANCE PARAMETE

nne nne nee e ennnnne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne nne

"Z/↓	"V/↓⊥DN	06	L	0↓	9	6'9	09	8	GDR
"Z/↓	"V/↓⊥DN	06	L	0↓	9	6'9	09	8	dGDR
"Z/↓	"V/↓⊥DN	08	L	0↓	9	0'9	09	9'Z	ddGDR
"0'↓	"V/↓⊥DN	00↓	8	0'4	L	0'8	0'2	9'Z	97GDR
"0'↓	"V/↓⊥DN	00↓	8	0'4	L	0'8	0'2	9'Z	79GDR
"0'Z	"V/↓⊥DN	8'↓↓	8	0'8	L	0'8	0'2	9'Z	70GDR
"S'↓	"V/↓⊥DN	S↓↓	L	S'4	9	6'9	69	9'4	70GDR
"Z"		(Sd)DMW	(zw/cw)ewssdeexw	(w)diwgew	(w)wippew	(zw/cw)ewssdeexw	(w)wippew	(w)wippew	Dw
dund									Dw

An d e A°0L	e d d e 60
Apoq dund°80	spepeoedoo'∠0
GcConeepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepe pepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepeopepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepeperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperper perperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperper-perperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperper/perperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperverperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperperper Per

EeNOIeENNOON

Obs: QBY-10 och 15 gjutjärn/aluminium/rostfritt stål/plastmaterial import och export ar gangad anslutning, inte blå. QBY-25 och 4 rostfritt stål/plastmaterial import och export ar gangad anslutning, inte blå, gjutjärn/aluminium legering och export ar flänsad, gangad anslutning für dubbla användningsområden. QBY-50/65/80/100 ar flänsad, ingen gangad. (Se aktuellaproduktkatalogbilder)

1. Om pumpvibrationen ar mycket liters, finns det i allmänhet inge behov av att installerera fondamentbultarna.
   2.10m tryckluften blandas med smutsiga saker,kommen normal start av pumpen att paverkas. Det foreslås att användaren desska installerera de pneumatiska triplexdelarna.
2. När du pumpar media somätt fryser eller avsätts, installeraventil vid pumpens inlopp. Om pumpen skå stoppas, stäng Förstventilen och kör sedan pumpen i flera minuter für att tömma minuti pumpa och rengör den ackumulerade vätskan inuti pumpen für att undvika svårigheter med att starta pumpen nästa gang.
   4.När du byter membran, ∀nlogen rengör vevstaken i det inre hålrummet och kopparbussningen på pumpen. Och undvik att skåden vita PTFE-tätningsringen. Gör Återmonteringen som original, skan pumpen användas.
