QBY-15PP - Industripump Vevor - Gratis bruksanvisning och manual

Produkttyp	Pneumatisk dubbelmembranpump
Märke	Vevor
Modell	QBY-15PP
Kroppsmaterial	Rostfritt stål, aluminiumlegering, gjutjärn, teknisk plast
Membranmaterial	NBR, Viton, Neoprene, PTFE
Maximal genomloppsdiameter	10 mm
Maximal sughöjd	7 m
Maximal tryckhöjd	50 m
Utloppstryck	> 6 kgf/cm²
Erforderligt lufttryck	2 till 8 kgf/cm²
Maximal fluidviskositet	10 000 centipoise
Drift	Tryckluft (ingen elektricitet krävs)
Ungefärliga mått (L x B x H)	300 x 200 x 250 mm
Ungefärlig vikt	6 kg
Huvudsakliga applikationer	Korrosiva, trögflytande, flyktiga, brandfarliga, giftiga vätskor, slam, puréer, färger, lim
Huvudfunktioner	Självsugande, passage av fasta partiklar, justerbar flödeshastighet, torrkörning utan skada
Underhåll och rengöring	Rengör membranet och huset efter användning; byt membran om det är slitet; töm filterluften för att undvika föroreningar
Säkerhet	Gnistfri användning i explosiv zon; automatisk stopp vid blockering; överlastskydd
Reservdelar och reparationsbarhet	Membraner, kulförreglare, tätningar; delar finns via Vevor support
Allmän information	Enkel struktur, inga roterande delar, ingen smörjning krävs, pålitlig drift

Vanliga frågor - QBY-15PP Vevor

Vilka typer av vätskor kan pumpen QBY-15PP överföra?

Denna pump kan överföra korrosiva, trögflytande, flyktiga, brandfarliga, explosiva eller giftiga vätskor, samt slam, puréer, färger, lim och avloppsvatten.

Vilket lufttryck krävs för att driva pumpen?

Det erforderliga trycklufttrycket är mellan 2 och 8 kgf/cm². Kontinuerlig flödesjustering är möjlig genom att justera trycket.

Kan pumpen torrköras utan skada?

Ja, pumpen kan torrköras utan risk för skada eftersom den inte har roterande delar eller tätningar som kräver smörjning.

Hur installerar man pumpen korrekt?

Installera pumpen på en stabil yta. Det är vanligtvis inte nödvändigt att bulta fast pumpen i golvet. Se till att tryckluften är ren; installera vid behov ett trippelfilter (separator, regulator, smörjare). För vätskor som kan frysa, placera en ventil vid inloppet.

Vad är den maximala sughöjden?

Den maximala sughöjden är 7 meter. Tryckhöjden kan nå 50 meter.

Hur underhåller man pumpen?

Efter användning, rengör membranet och pumphuset för att avlägsna rester. Om pumpen ska vara avstängd under lång tid, töm vätskan inuti. Byt membran om det är slitet. Kontrollera luftfiltret regelbundet.

Vilken är den maximala storleken på fasta partiklar som kan passera?

Pumpen kan passera fasta partiklar med en maximal diameter på 10 mm utan att skadas.

Är pumpen lämplig för explosiva miljöer?

Ja, eftersom den drivs med tryckluft utan elektricitet är den säker för användning i brandfarliga eller explosiva atmosfärer.

Hur byter man membranet?

Demontera pumpen, rengör det inre hålrummet och kopparhylsan. Byt membranet mot ett nytt, var noga med att inte skada PTFE-tätningen. Montera ihop i ursprunglig ordning.

Vad gör man om pumpen inte startar eller fungerar dåligt?

Kontrollera tryckluftstillförseln och trycket. Rengör luftfiltret om det är igensatt. Se till att kulförreglarna inte är blockerade. Om problemet kvarstår, kontakta Vevor support.

BRUKSANVISNING QBY-15PP Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Luftstyrd dubbel membranpump - Instruktioner

MODELL: QBK-40L / QBY4-50L / QBY4-25L / QBY4-25LF46 / QBY-15PP / QBK-15P / QBK-15

Denna serie av membranpumpar är den senaste modellen hemma. De är konstruerade för att suga in och pumpa ut olika frätande vätskor som innehåller granulat, trögflytande, flyktiga, brandfarliga, explosiva eller giftiga vätskor, porslinsslurry, mosad frukt, rökgas, återvinning av restolja i tankfartyg, tillfällig återställning av tankfartyg, etc. Prestandaparametrarna för denna serie är nära de från tyska WILDEN PUMPS och amerikanska MARIO PUMPS. Komponenterna i kontakt med flödet är gjorda av rostfritt stål, aluminiumlegering, gjutjärn och inre plast, medan membranen är av NBR, Viton, Neopren eller PTFE.

HUVUDANVÄNDNING

1. Pumpen kan suga jordnötter, pickles, tomat, slurry, röd korv, choklad, humle och sirap, etc.
2. Pumpen kan suga färg, pigment, lim och klister etc.
3. Pumpen kan suga olika glättade uppslamningar av kakel, porslin, murbruk och porslin etc.
4. Pumpen kan suga olika malningsmaterial, frätande medel och ta bort oljesmutsen etc.
5. Pumpen kan suga olika toxiner och brandfarliga eller flyktiga vätskor etc.
6. Pumpen kan suga olika kylvatten, cementslam och murbruk etc.
7. Pumpen kan suga olika starka syror, alkalier och frätande vätskor etc.
8. Den kan användas som en frontstegstransmissionsanordning för separationsutrustningen för fast och flytande.

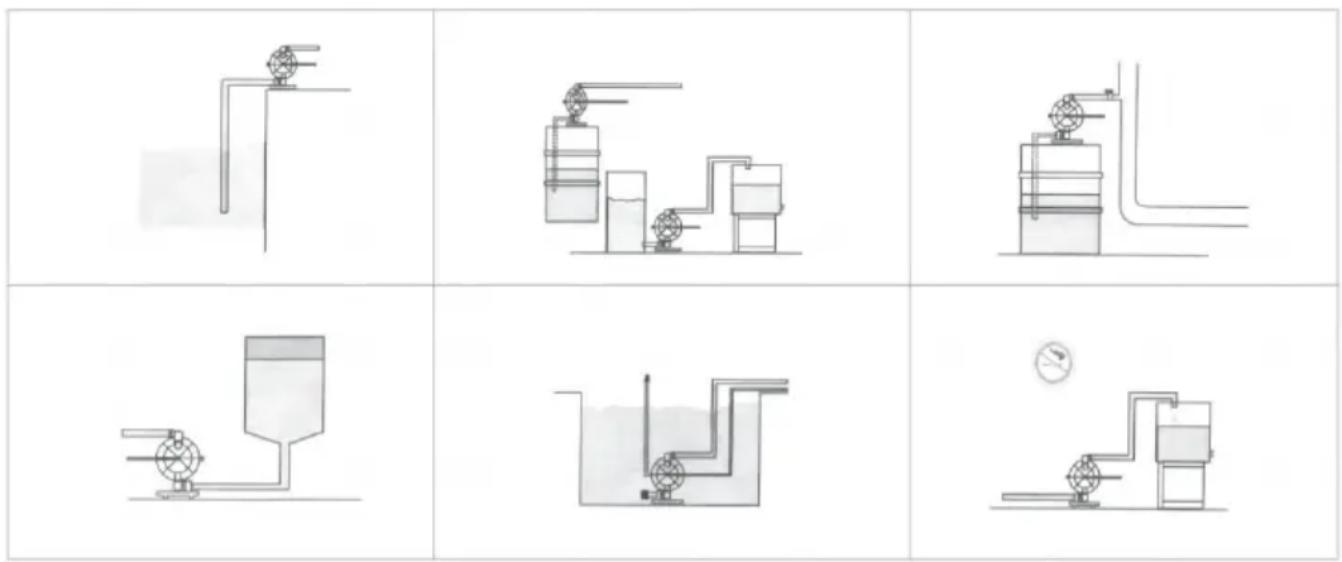

INSTALLATIONSSÄTT

Luftdrivna dubbla membranpumpar kan inte bara tömma flödesvätskan, utan också förmedla något obehagligt flöde med fördelarna med självpumpande pump, dykpump, skärmpump, slurrypump och föroreningspump etc.

1. Det är onödigt att hälla upp vatten, suglyften när 7m höjd, leveransen när 50m längd och exporttrycket >6kgf/cm².
2. Brett flöde och bra prestanda. Diametern som får passera maxkorn är 10 mm. Skadan är mycket mindre på pumpen medan slurryn och föroreningen töms ut.
3. Leveranslivslängden och flödet kan passera den pneumatiska ventilen öppen för att realisera den steglösa justeringen (den pneumatiska tryckjusteringen är mellan 2-8 kgf/cm²).
4. Denna pump har inga roterande delar och inga lagertätningar. Membranen kommer helt att separera de uttömda mediet från pumpens löpande delar, arbetsmediet. Det transporterade mediet kan inte läcka ut. Det kommer därför inte att orsaka miljöföroreningar och människors säkerhet skadlig när giftet utmattas och brandfarliga eller frätande medel.
5. Ingen elektricitet är säker och pålitlig när du använder den i brand och utforska platser.
6. Den kan blötläggas i medium.
7. Det är bekvämt att använda och tillförlitligt att arbeta. Öppna eller stäng gasventilkroppen när du startar eller stoppar. Även om den inte är i någon medelstor drift eller att den plötsligt pausas under lång tid på grund av olyckor, kommer pumpen inte att skadas av den här gången. Pumpen kommer automatiskt att stanna och har en självskyddsfunktion. När maskinen täcker normalt kan den också starta automatiskt.
8. Enkel struktur och mindre slitage delar. Denna pump är enkel i strukturen. Installation och underhåll. Mediumtransporten genom pumpen kommer inte att vidröra den matchade pneumatiska ventilen och kopplingsspaken etc. Inte som andra typer av pumpar. rotor, växel och skovel etc.
9. Det kan överföra limmet (viskositeten är under 10 000 centipoise).
10. Den här pumpen behöver inte oljesmörjmedlet. Även om den går tomgång har den någon inverkan på pumpen. Detta är en egenskap denna pump.

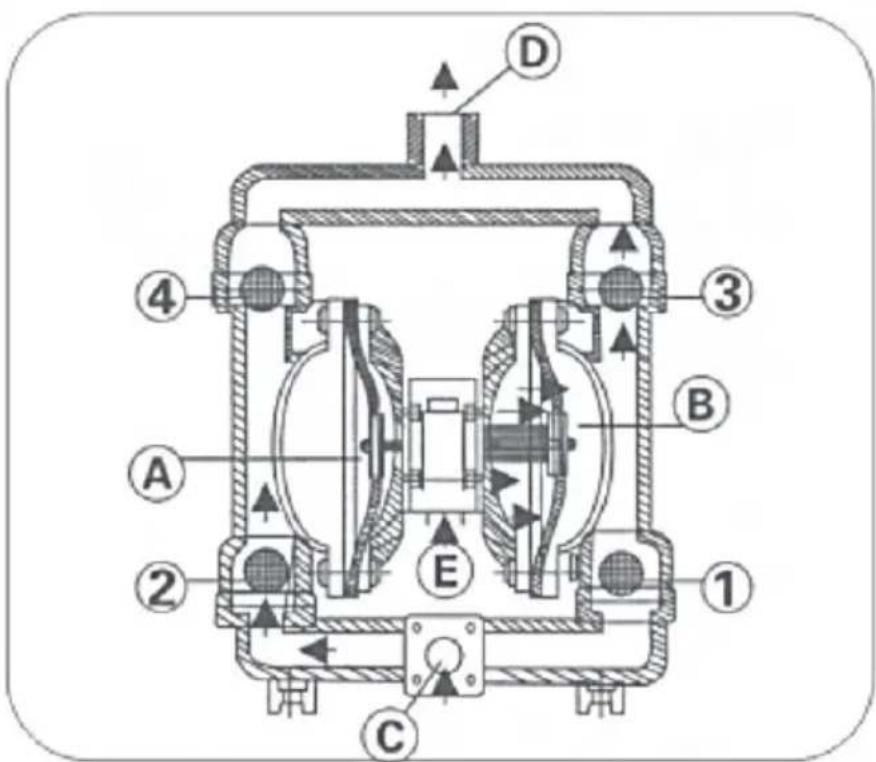

OPERATIONSprincip

Där installeras varje membran i båda inriktade arbetskaviteterna (A) och (B), som kan kopplas ihop med en central kopplingsspak. Kompressionsluften kommer in i luftfördelningsventilen från pumpens luftingång, kompressionsluften in i en hålighet genom luftfördelningsmekanismen, trycker ut membranrörelsen i kaviteten. Gasen i en annan kavitet kommer att dräneras. När den når slagterminalen kommer luftdistributionsmekanismen automatiskt att dra in kompressionsluften i en annan arbetskavitet, trycka ut diafragman för att gå mot motsatt riktning, så att de båda membranen kontinuerligt rör sig fram och tillbaka i synkronism. Kompressionsluften kommer in i luftfördelningsventilen från (E) som visas i diagrammet, låt membrandelen röra sig mot rätt riktning. Sugkraften i (A) kammaren låter mediet strömma in från (C) ingången, trycker ut kulventilen (2) för att gå in i (A) kammaren, kulventilen (4) kommer att låsas på grund av sugkraften; Mediet i (B) kammaren kommer att pressas och trycka ut kulventilen (3) för att flöda ut från utgången (D). Låt under tiden kulventilen (1) stänga, förhindra tillbakaflöde. Sådan rörelse i cirklar kommer att låta mediet oavbrutet suga från (C) ingång och rinna från (D) utgång.

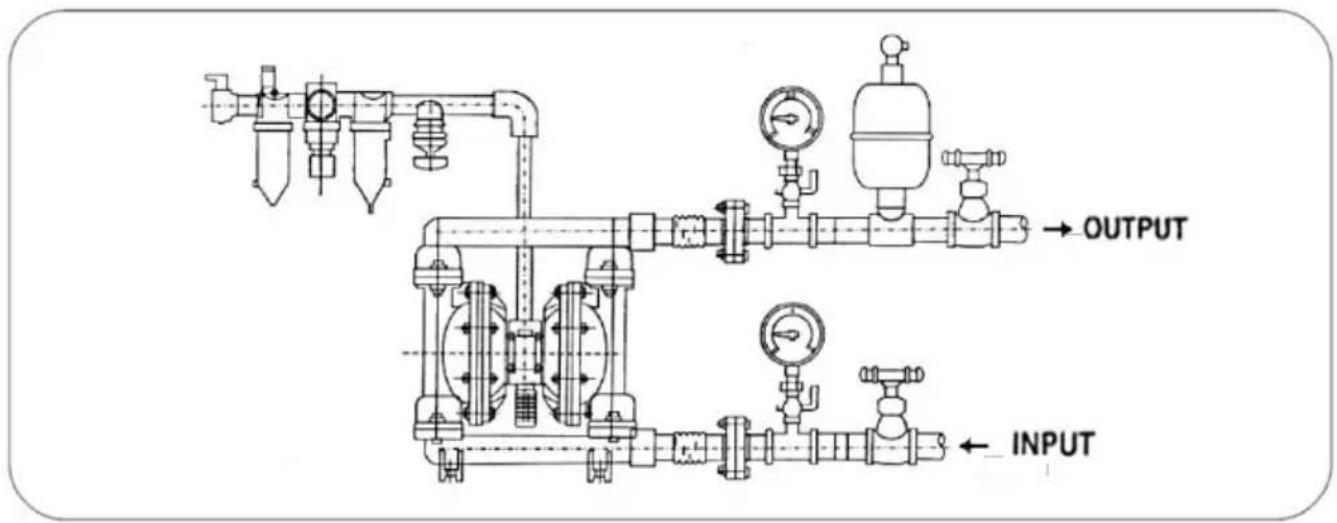

ANSLUTNINGSSCHEMA

PRESTANDAPARAMETRAR

Obs: QBY-10 och 15 gjutjärn/aluminium/rostfritt stål/plastmaterial import och export är gängad anslutning, inte flänsad. QBY-25 och 40 rostfritt stål/plastmaterial import och export är gängad anslutning, inte flänsad, gjutjärn/aluminiumlegering och export är flänsad, gängad anslutning för dubbla användningsområden. QBY-50/65/80/100 är flänsad, ingen gängad. (Se aktuella produktkatalogbilder)

1. Om pumpvibrationen är mycket liten, finns det i allmänhet inget behov av att installera fundamentbultarna. 2.1 Om tryckluften blandas med smutsiga saker, kommer normal start av pumpen att påverkas. Det föreslås att användaren dessutom ska installera de pneumatiska triplexdelarna.
2. När du pumpar media som lätt fryser eller avsätts, installera ventil vid pumpens inlopp. Om pumpen ska stoppas, stäng först ventilen och kör sedan pumpen i flera minuter för att tömma pumpen och rengör den ackumulerade vätskan inuti pumpen för att undvika svårigheter med att starta pumpen nästa gång.
3. När du byter membran, vänligen rengör vevstaken i det inre hålrummet och kopparbussningen på pumpen. Och undvik att skada den vita PTFE-tätningsringen. Gör återmonteringen som original, så kan pumpen användas.
