Typ produktu	Pompa pneumatyczna z podwójną membraną
Marka	Vevor
Model	QBY-15PP
Materiał korpusu	Stal nierdzewna, stop aluminium, żeliwo, tworzywo sztuczne
Materiał membrany	NBR, Viton, Neopren, PTFE
Maksymalna średnica przepływu	10 mm
Maksymalna wysokość ssania	7 m
Maksymalna wysokość tłoczenia	50 m
Ciśnienie wylotowe	> 6 kgf/cm²
Wymagane ciśnienie powietrza	2 do 8 kgf/cm²
Maksymalna lepkość cieczy	10 000 centypuazów
Zasilanie	Sprężone powietrze (brak potrzeby zasilania elektrycznego)
Wymiary przybliżone (dł. x szer. x wys.)	300 x 200 x 250 mm
Waga przybliżona	6 kg
Główne zastosowania	Ciecze żrące, lepkie, lotne, łatwopalne, toksyczne, szlamy, puree, farby, kleje
Główne funkcje	Samozasysająca, przepuszczanie cząstek stałych, regulowany przepływ, praca na sucho bez uszkodzeń
Konserwacja i czyszczenie	Po użyciu wyczyścić membranę i obudowę; wymienić membranę, jeśli jest zużyta; przefiltrować powietrze, aby uniknąć zanieczyszczeń
Bezpieczeństwo	Praca iskrobezpieczna w strefie zagrożonej wybuchem; automatyczne zatrzymanie w przypadku zablokowania; ochrona przed przeciążeniem
Części zamienne i naprawczość	Membrany, zawory kulowe, uszczelki; części dostępne za pośrednictwem wsparcia Vevor
Informacje ogólne	Prosta konstrukcja, brak ruchomych części, nie wymaga smarowania, niezawodna praca

Często zadawane pytania - QBY-15PP Vevor

Jakie rodzaje cieczy może przesyłać pompa QBY-15PP?

Ta pompa może przesyłać ciecze żrące, lepkie, lotne, łatwopalne, wybuchowe lub toksyczne, a także szlamy, puree, farby, kleje i wody zanieczyszczone.

Jakie jest wymagane ciśnienie powietrza do pracy pompy?

Wymagane ciśnienie sprężonego powietrza wynosi od 2 do 8 kgf/cm². Możliwa jest ciągła regulacja przepływu poprzez zmianę ciśnienia.

Czy pompa może pracować na sucho bez uszkodzeń?

Tak, pompa może pracować na sucho bez ryzyka uszkodzenia, ponieważ nie zawiera ruchomych części ani uszczelnień wymagających smarowania.

Jak prawidłowo zainstalować pompę?

Zamontuj pompę na stabilnej powierzchni. Zazwyczaj nie jest konieczne przykręcanie pompy do podłoża. Upewnij się, że sprężone powietrze jest czyste; w razie potrzeby zainstaluj filtr trójstopniowy (separator, regulator, smarownik). W przypadku cieczy mogących zamarzać, umieść zawór na wlocie.

Jaka jest maksymalna wysokość ssania?

Maksymalna wysokość ssania wynosi 7 metrów. Wysokość tłoczenia może osiągnąć 50 metrów.

Jak konserwować pompę?

Po użyciu wyczyść membranę i korpus pompy, aby usunąć pozostałości. Jeśli pompa ma być długo wyłączona, opróżnij ciecz wewnątrz. Wymień membranę, jeśli jest zużyta. Regularnie sprawdzaj filtr powietrza.

Jaka jest maksymalna wielkość cząstek stałych, które mogą przejść?

Pompa może przepuszczać cząstki stałe o maksymalnej średnicy 10 mm bez uszkodzenia.

Czy pompa nadaje się do środowisk wybuchowych?

Tak, ponieważ działa na sprężone powietrze bez prądu, jest bezpieczna do stosowania w atmosferach łatwopalnych lub wybuchowych.

Jak wymienić membranę?

Demontuj pompę, wyczyść wnętrze i tuleję mosiężną. Wymień membranę na nową, upewniając się, że nie uszkadzasz uszczelki PTFE. Złóż w oryginalnej kolejności.

Co zrobić, jeśli pompa nie uruchamia się lub działa nieprawidłowo?

Sprawdź zasilanie sprężonym powietrzem i ciśnienie. Wyczyść filtr powietrza, jeśli jest zatkany. Upewnij się, że zawory kulowe nie są zablokowane. Jeśli problem nadal występuje, skontaktuj się z wsparciem Vevor.

INSTRUKCJA OBSŁUGI QBY-15PP Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

Podwójny sterowany powietrzem Pompa membranowa Instrukcje

MODEL: QBK-40L / QBY4-50L / QBY4-25L / QBY4-25LF46 / QBY-15PP / QBK-15P / QBK-15

Ta seria pomp membranowych to najnowszy model w domu. Są służy usuwania i zasysania różnych żrácych cieczy zawierających granulki, lepkich, lotnych, zapalnych, wybuchowych lub trujący płyn, zawiesina porcelany, puree owocowe, komin regeneracja oleju resztkowego w cysternie. Tymczasowa rewersja cysterny itp. Parametry wydajności tej serii są zbliżone do gówno Germam WLLDENPUMPS i amerykańskie MARIO-WPUMPS Elementy mające kontakt z przepływem wykonane są stali nierdzewnej, stopu aluminium, żeliwa i tworzyw sztucznych, a membrana jest wykonana z NBR, vitonu, neoprenu lub PTFE.

MAIN APPLICATION

1. Pompa może zasysać orzeszki ziemne, pikle, pomidory, gnojowicę, czerwoną kiełbasę, czekoladę, chmiel i syrop itp.
2. Pompa może zasysać farbę, pigment, klej i klej itp.;
3. Pompa może zasysać różne szlamy z płytek ceramicznych, porcelar cegły, porcelany itp.
4. Pompa może zasysać różne materiały szlifierskie, środki korozyjne i usuwać brud olejowy itp.
5. Pompa może zasysać różne toksyny, łatwopalne lub lotne ciecze itp
6. Pompa może zasysać różne wody klinowe, szlam cementowy i zap itp
7. Pompa może zasysać różne mocne kwasy, zasady i żrące ciecze
8. Może być używany jako urządzenie transmisyjne z przodu sprzętu separacji ciał stałych i cieczy.

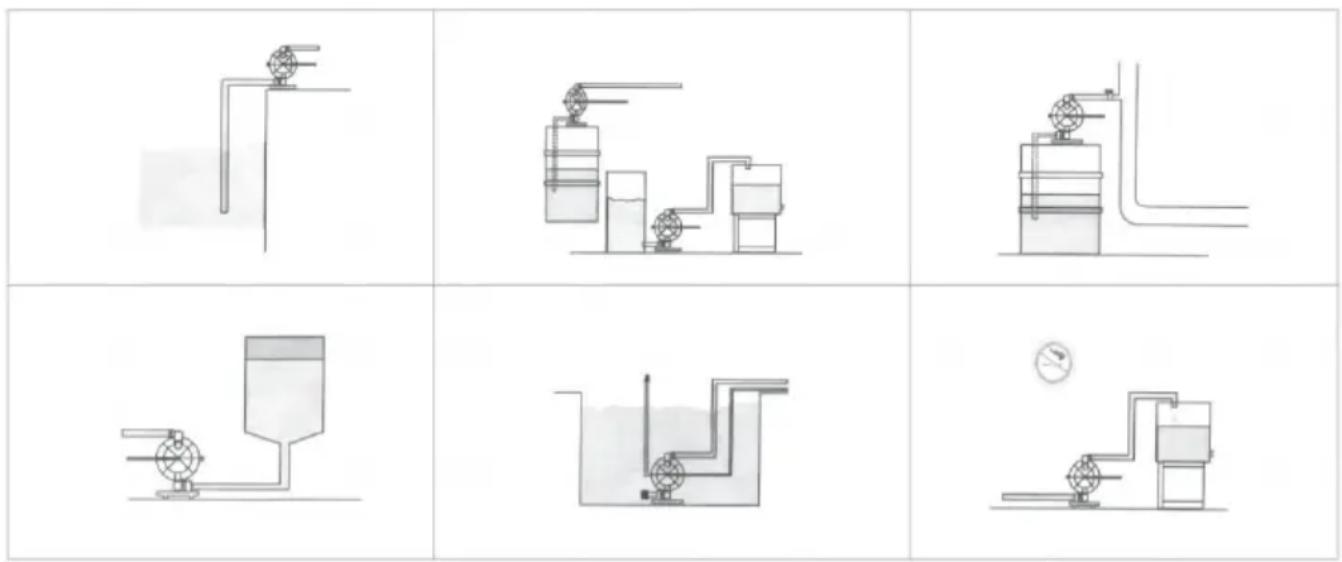

WAY TO INSTALL

Sterowane powietrzem pompy z podwójną membraną nie tylko mogą odprowadzać przepływającą ciecz, ale także tłoczą pewne niespokojne medium dzięki zaletom pompy samopompującej, pompy nurkowej, pomp osłonowej, pompy do szlamu i pompy do zanieczyszczeń itp.

1. Nie ma potrzeby nalewania wody czerpanej, wysokość ssania osiąga m, wysokość podnoszenia sięga 50 m i the ciśnienie eksportu>6kgf/cm
2. Szeroki przepływ i dobra wydajność. Średnica, która może przejść maksymalne ziarno, sięga 10 mm. Uszkodzenia są bardzo mniejsze dę pompy podczas usuwania szlamu i zanieczyszczeń;
3. Czas dostawy i przepływ mogą spowodować otwarcie zaworu pneumatycznego w celu dokonania bezstopniowej regulacji (regulacja ciśnienia pneumatycznego wynosi od 2 do 8 kgf/cm²) :
4. Ta pompa nie ma części obrotowych ani uszczelek łożysk. Membra całkowicie oddzieli zużyte części robocze pompy od czynnika roboczego Przenoszone medium nie może wyciekać na zewnątrz. W ten sposób spowoduje zanieczyszczenia środowiska i bezpieczeństwa ludzkiego podczas usuwania toksyny i łatwopalne lub żrące:
5. Żadna energia elektryczna nie jest bezpieczna i niezawodna podcza

używania w miejscach łatwopalnych i eksploracyjnych:

1. Można go namoczyć w medium;
2. Jest wygodny w użyciu i niezawodny w pracy. Korpus zaworu gazotwieraj lub zamykaj tylko podczas uruchamiania lub zatrzymywania.

Nawet przy braku średniej pracy lub nagłej przerwie na długi czas z powodu wypadku, pompa nie ulegnie uszkodzeniu przez to po uruchomieniu. Pompa wyłączy się automatycznie i posiada funkcję samoczynnego zabezpieczenia. Kiedy lore normalnie się powróci, może również uruchomić się automatycznie;
8. Prosta konstrukcja i mniej zużywających się części. Ta pompa ma konstrukcję. Instalacja i konserwacja. Średni transport przez pompę nie będzie dotykał dopasowanego zaworu pneumatycznego i dźwigni sprzęgającej itp. W przeciwieństwie do innych rodzajów pomp, wydajnos. Ance będzie spadać stopniowo z powodu uszkodzeń wirnik, przekładnia łopatka itp.
9. Może przenosić klej (lepkość jest poniżej 10000 centypuazów)
10. Ta pompa nie wymaga smarowania olejem. Nawet na biegu jałowa ma to jakikołwiek wpływ na pompę. Jest to cecha charakterystyczna to pompy

OPERATIONAL PRINCIPLE

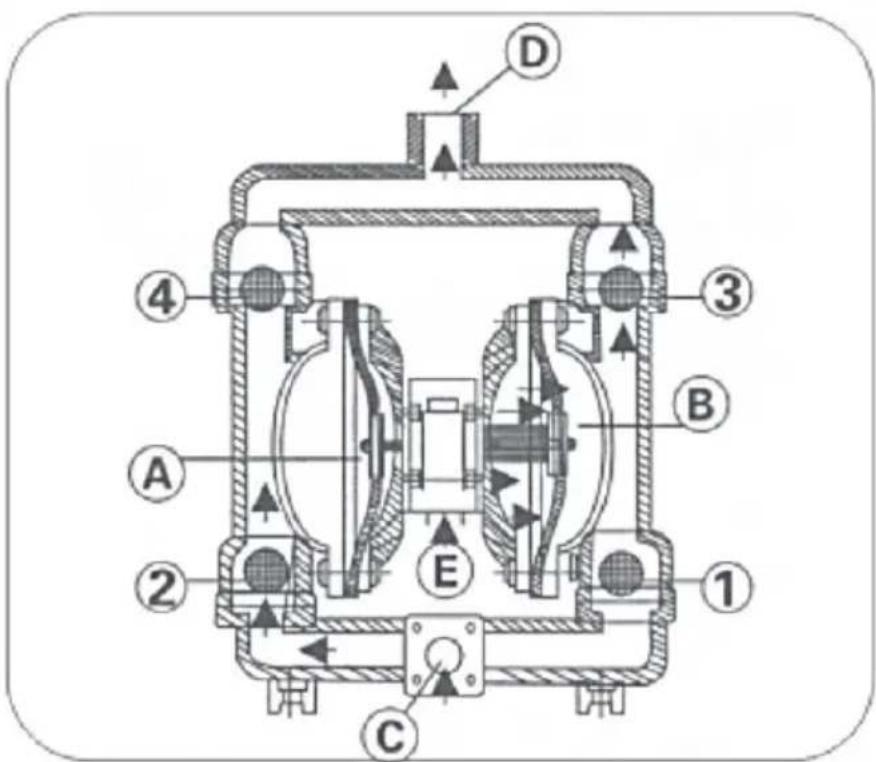

Każda membranę instaluje się w obu wyrównanych wnękach roboczych (A) i (B), które można połączyć razem z centralną dźwignią sprzęgającą. Sprężone powietrze wchodzi do zaworu dystrybucji powietrza od wlotu powietrza do pompy, a sprężone powietrze do jednej wnęki przez powietrze mechanizmu rozprowadzającego, wypchnij ruch membrany we wnęce. Gaz z innej wnęki zostanie spuszczony. Po dotarciu do końca skoku, mechanik dystrybucji powietrza automatycznie zasysa powietrze sprężające do innej wnęki roboczej, wypchnij membranę, aby przesunąć się w przeciwnym kierunku kierunku, tak aby obie membrany wykonywały ciągły ruch posuwisto-zwrotny w synchronizacji.

Sprężone powietrze wpływa do zaworu rozprowadzającego powietrze od strony (E) pokazanej na schemacie, należy pozwolić membranie przesunąć się we właściwym kierunku. Siła ssania w komorze (A) umożliwia przepływ medium do wejścia (C) wypchnij zawór kulowy (2), aby wejść do komory (A), zawór kulowy (4) zostanie zablokowany z powodu siły ssania; Medium w komorze zostanie wyciśnięte i wypchnij zawór kulowy (3), aby wypłynąć o wyjścia (D). W międzynarodasie zamknij zawór kulowy (I), zapobiega

przepływowi wstecznemu. Takie poruszanie się w kółko pozwoli, i medium nieprzerwanie zasysało z wejścia (C) i spływało z wyjść (D).

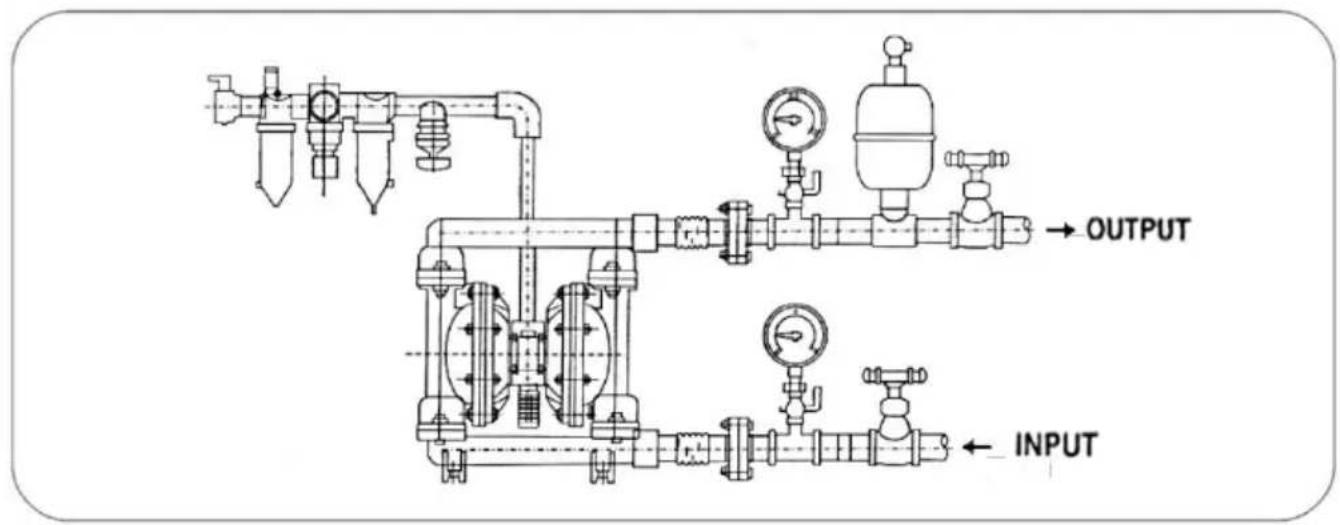

CONNECTION SCHEMATIC DIAGRAM

PERFORMANCE PARAMETE

Uwaga: Import i eksport żeliwa/aluminium/stali nierdzewnej/tworzyw sztucznych QBY-10 i 15 to połączenia gwintowe, a nie niebieskie import i eksport QBY-25 i 40 ze stali nierdzewnej/tworzyw sztucznych to połączenia gwintowe, a nie niebieskie, żeliwo/aluminium stop i eksport są kołnierzowe, połączenie gwintowe podwójnego zastosowania. QBY-50/65/80/100 są kołnierzowe, a nie gwintowane. (Proszę zapoznać się z rzeczywistymi przykładowymi zdjęciami z katalogu produktów)

1. Jeżeli wibracje pompy są bardzo niewielkie, generalnie nie ma potrzeby instalowania śrub fundamentowych.
   2.1 Jeśli sprężone powietrze zostanie zmieszane z zanieczyszczeniami, będzie to miało wpływ na normalny rozruch pompy. Sugeruje się, aby użytkownik dodatkowo zamontował potrójne części pneumatyczne.
2. Podczas pompowania mediów, które łatwo zamarzają lub osadzają się, należy zainstalować zawór na wlocie pompy. Jeśli pompa ma zostać zatrzymana, należy najpierw zamknąć zawór, a następnie uruchomić pompę na kilka minut, aby opróżnić media wewnątrz pompuj i na czas wyczyść nagromadzoną w pompie ci aby uniknąć trudności przy następnym uruchomieniu pompy.
3. Podczas wymiany membrany należy oczyścić korbowód w wewnętrznej wnęce i miedzianą tuleję pompy. Należy też unikać uszkodzenia białego pierścienia uszczelniającego z PTFE. Wykona ponowny montaż zgodnie z oryginałem, aby można było używać pompy.

Wyprodukowano w Chinach
