Producttype	Pneumatische dubbelmembraanpomp
Merk	Vevor
Model	QBY-15PP
Lichaamsmateriaal	Roestvrij staal, aluminiumlegering, gietijzer, technische kunststof
Membraanmateriaal	NBR, Viton, Neopreen, PTFE
Maximale doorlaatdiameter	10 mm
Maximale aanzuighoogte	7 m
Maximale pershoogte	50 m
Uitlaatdruk	> 6 kgf/cm²
Vereiste luchtdruk	2 tot 8 kgf/cm²
Maximale vloeistofviscositeit	10.000 centipoise
Voeding	Perslucht (geen elektriciteit nodig)
Afmetingen (L x B x H)	300 x 200 x 250 mm
Gewicht	6 kg
Belangrijkste toepassingen	Corrosieve, viskeuze, vluchtige, ontvlambare, giftige vloeistoffen, slurries, puree, verven, lijmen
Belangrijkste functies	Zelfaanzuigend, kan vaste deeltjes verwerken, instelbare stroomsnelheid, droogloop zonder schade
Onderhoud en reiniging	Reinig het membraan en de behuizing na gebruik; vervang het membraan indien versleten; gebruik gefilterde lucht om verontreinigingen te voorkomen
Veiligheid	Vonkvrij gebruik in explosieve gebieden; automatische stop bij blokkade; overbelastingsbeveiliging
Reserveonderdelen en repareerbaarheid	Membranen, kogelkleppen, afdichtingen; onderdelen beschikbaar via Vevor ondersteuning
Algemene informatie	Eenvoudige structuur, geen draaiende onderdelen, geen smering nodig, betrouwbare werking

Veelgestelde vragen - QBY-15PP Vevor

Welke soorten vloeistoffen kan de QBY-15PP-pomp verpompen?

Deze pomp kan corrosieve, viskeuze, vluchtige, ontvlambare, explosieve of giftige vloeistoffen verpompen, evenals slurries, puree, verven, lijmen en verontreinigd water.

Wat is de benodigde luchtdruk om de pomp te laten werken?

De benodigde persluchtdruk ligt tussen 2 en 8 kgf/cm². Continue debietregeling is mogelijk door de druk aan te passen.

Kan de pomp drooglopen zonder schade?

Ja, de pomp kan drooglopen zonder risico op schade, omdat er geen draaiende onderdelen of afdichtingen zijn die smering nodig hebben.

Hoe installeer ik de pomp correct?

Installeer de pomp op een stabiele ondergrond. Het is meestal niet nodig de pomp vast te bouten. Zorg dat de perslucht schoon is; installeer indien nodig een drievoudig filter (scheider, regelaar, smeermiddel). Plaats voor bevriezende vloeistoffen een afsluiter aan de inlaat.

Wat is de maximale aanzuighoogte?

De maximale aanzuighoogte is 7 meter. De pershoogte kan 50 meter bereiken.

Hoe onderhoud ik de pomp?

Reinig na gebruik het membraan en de pomphuis om resten te verwijderen. Als de pomp langere tijd wordt stilgezet, leeg dan de vloeistof erin. Vervang het membraan als het versleten is. Controleer regelmatig het luchtfilter.

Wat is de maximale grootte van vaste deeltjes die erdoor kunnen?

De pomp kan vaste deeltjes met een diameter tot 10 mm doorlaten zonder beschadiging.

Is de pomp geschikt voor explosieve omgevingen?

Ja, omdat hij werkt op perslucht zonder elektriciteit, is hij veilig voor gebruik in ontvlambare of explosieve atmosferen.

Hoe vervang ik het membraan?

Demonteer de pomp, reinig de binnenkant en de koperen bus. Vervang het membraan door een nieuw, zorg dat de PTFE-afdichting niet beschadigd raakt. Monteer in de oorspronkelijke volgorde.

Wat te doen als de pomp niet start of slecht werkt?

Controleer de persluchttoevoer en druk. Reinig het luchtfilter als het verstopt is. Zorg dat de kogelkleppen niet geblokkeerd zijn. Als het probleem aanhoudt, neem contact op met Vevor ondersteuning.

GEBRUIKSAANWIJZING QBY-15PP Vevor

Luchtbediende dubbel diafragma pomp instructies

MODEL: QBK-40L / QBY4-50L / QBY4-25L / QBY4-25LF46 / QBY-15PP / QBK-15P / QBK-15

Deze serie membraanpompen zijn het nieuwste model in huis. Ze zijn ook geschikt voor het verwijderen en opzuigen van verschillende bijtende vloeistoffen die korrels bevatten, stroperig, vluchtig, ontvlambaar explosief of giftig zijn, porseleinen slurry, gepureerd fruit, terugwinning van resterende olie uit tankers, tijdelijke omkering van tanks, enz. De prestatieparameters van deze serie liggen dicht bij die van de Duitse WILDEN PUMPS en de Amerikaanse MARIO PUMPS. De componenten die in contact komen met de vloeistof zijn gemaakt van roestvrij staal, aluminiumlegering, gietijzer en kunststof, terwijl het diafragma van NBR, Viton, neopreen of PTFE is.

BELANGRIJKSTE TOEPASSINGEN

1. De pomp kan pinda's, augurken, tomaten, drijfmest, rookworst, chocolade, hop en siroop, enz. zuigen.
2. De pomp kan verf, pigment, lijm en dergelijke zuigen.
3. De pomp kan verschillende geglazuurde slurries van tegels, porselein, enz. zuigen.
4. De pomp kan verschillende maalmaterialen, bijtende stoffen opzuigen en olievuil reinigen.
5. De pomp kan verschillende toxines en brandbare of vluchtige vloeistoffen opzuigen.
6. De pomp kan verschillende soorten water, cementslurry en mortel zuigen.
7. De pomp kan verschillende sterke zuren, alkalische en corrosieve vloeistoffen zuigen.
8. Het kan worden gebruikt als een voorwaartse transmissie-apparaat van de vaste en vloeibare scheidingsapparatuur.

INSTALLATIEWIJZE

Luchtaangedreven dubbelmembraanpompen kunnen niet alleen vloeistoffen verpompen, maar ook moeilijk stromende media transporteren, met de voordelen van een zelfaanzuigende pomp, dompelpomp, schroefpomp, drijfmestpomp en onzuiverheidspomp.

1. Het is niet nodig om aanzuigwater te gieten; de zuighoogte bereikt een hoogte van 7 m, de pershoogte bereikt een lengte van 50 m en de uitlaatdruk is > 6 kgf/cm².
2. Brede stroom en goede prestaties. De diameter die de maximale deeltjes mag passeren, bereikt 10 mm. De schade is zeer gering voor de pomp terwijl de slurry en onzuiverheden worden afgevoerd.
3. De levensduur en de stroom kunnen de pneumatische klep openen om de traploze aanpassing te realiseren (de pneumatische drukaanpassing ligt tussen 2-8 kgf/cm²).
4. Deze pomp heeft geen roterende delen en geen lagerafdichtingen. Het membraan zal het uitgeputte medium volledig scheiden van de lopende delen van de pomp, het werkmedium. Het getransporteerde medium kan niet naar buiten lekken. Het zal dus niet leiden tot milieuvervuiling en het zal de veiligheid van het menselijk lichaam niet in gevaar brengen terwijl het gif wordt uitgeput.

brandbaar of bijtend middel:

1. Geen elektriciteit. Het is veilig en betrouwbaar tijdens gebruik op ontvlambare plaatsen en om plaatsen te verkennen.
2. Het kan in medium worden gedrenkt.
3. Het is handig in gebruik en betrouwbaar om te werken. Open of sluit het gasklephuis alleen tijdens het starten of stoppen. Zelfs als er geen middelmatige werking is of als gevolg van een ongeluk langdurig plots wordt gepauzeerd, zal de pomp door dit gebruik niet worden beschadigd. De pomp stopt automatisch en beschikt over een zelfdetectiefunctie.

Wanneer de pomp zich normaal herstelt, kan deze ook automatisch starten.

1. Eenvoudige structuur en minder slijtende onderdelen. Deze pomp is eenvoudig van structuur. Installatie en onderhoud zijn eenvoudig. Het middelgrote transportmiddel van de pomp zal de bijpassende pneumatische klep, koppelingshendel enz. niet raken. Niet zoals bij andere soorten pompen zal de prestatie geleidelijk naar beneden vallen vanwege de schade van rotor, toestel en vaan enz.
2. Het kan de lijm overbrengen (de viscositeit is lager dan 10.000 centipoise).
3. Deze pomp heeft geen oliesmeermiddel nodig. Zelfs als deze stationair draait, heeft dit enige invloed op de pomp. Dit is een kenmerk van de pomp.

WERKINGSPRINCIPE

Daar wordt elk membraan in beide uitgelijnde werkholten (A) geïnstalleerd, die met elkaar kunnen worden verbonden met een centrale koppelingshendel. De compressielucht komt de luchtverdeelklep binnen vanaf de luchtingang van de pomp. De compressielucht in één holte, door het luchtdistributiemechanisme, duwt de membraanbeweging in de holte naar buiten. Het gas in de andere holte zal worden afgevoerd. Zodra het slagterminal is bereikt, zal het luchtdistributiemechanisme automatisch de compressielucht naar een andere werkholte zuigen, het membraan naar buiten duwen om naar de tegenovergestelde richting te bewegen, zodat beide diafragma's voortdurend synchroon bewegen.

De compressielucht komt de luchtverdeelklep binnen vanaf (E), weergegeven in het diagram, en laat het membraanstuk in de goede richting bewegen. De zuigkracht in kamer (A) laat het medium vanuit ingang (C) naar binnen stromen. Duw de kogelkraan (2) naar buiten om kamer (A) binnen te gaan; de kogelkraan (4) wordt vergrendeld vanwege de zuigkracht. Het medium in kamer (B) wordt ingedrukt en duwt kogelkraan (3) naar buiten om naar buiten te stromen. Laat ondertussen kogelkraan (1) sluiten en voorkom terugstroming. Een dergelijke beweging in cirkels zorgt

ervoor dat het medium ononderbroken uit de ingang (C) zuigt en via de uitgang (D) wegstroomt.

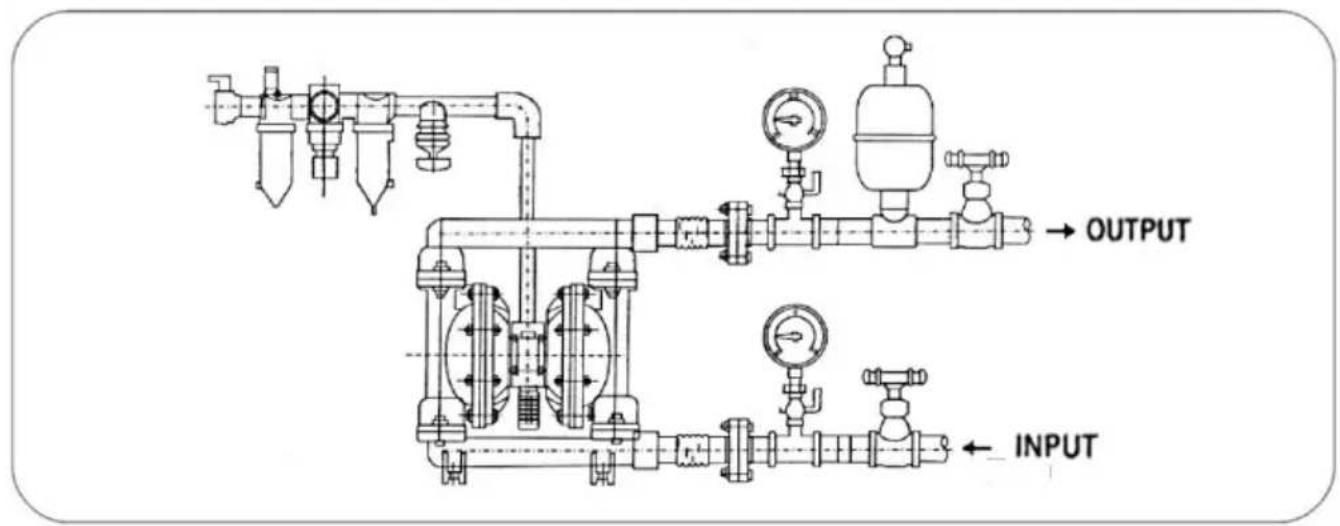

AANSLUITSCHEMA

PRESTATIEPARAMETERS

Opmerking: QBY-10 en 15 gietijzer/aluminium/roestvrij staal/kunststof in- en uitlaat zijn schroefdraadverbindingen, niet flens. QBY-25 en 40 roestvrij staal/kunststof in- en uitlaat zijn schroefdraadverbindingen, niet flens; gietijzer/aluminiumlegering in- en uitlaat zijn geflensd, schroefdraadverbinding voor tweeërlei gebruik. QBY-50/65/80/100 zijn voorzien van een flens, geen schroefdraad. (Raadpleeg de daadwerkelijke productcatalogusfoto's)

1. Als de trilling van de pomp zeer gering is, is het over het algemeen niet nodig om de funderingsbouten te installeren. 2.1 Als de perslucht wordt vermengd met vuile deeltjes, zal het normale starten van de pomp worden beïnvloed. Het wordt aanbevolen dat de gebruiker bovendien de pneumatische triplexonderdelen installeert.
2. Wanneer u media verpompt die gemakkelijk bevriezen of neerslaan, installeer dan een klep bij de inlaat van de pomp. Als de pomp moet worden gestopt, sluit dan eerst de klep en laat de pomp vervolgens enkele minuten draaien om de media in de pomp te legen. Reinig de opgehoopte vloeistof in de pomp om eventuele problemen bij het de volgende keer starten van de pomp te voorkomen.
3. Wanneer u het membraan vervangt, reinig dan de drijfstang, de binnenholte en de koperen bus van de pomp. En vermijd beschadiging van de witte PTFE-afdichtring. Monteer alles weer zoals origineel en de pomp kan worden gebruikt.
