QBK-15P - Industriepumpe Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	QBK-15P
Produkttyp	Pneumatische Doppelmembranpumpe
Gehäusematerialien	Edelstahl, Aluminiumlegierung, Gusseisen, technischer Kunststoff
Membranmaterial	NBR, Viton, Neopren, PTFE
Erforderlicher Luftdruck	2 – 8 kgf/cm²
Max. Saughöhe	7 m
Max. Förderhöhe	50 m
Max. Ausgangsdruck	>6 kgf/cm²
Max. Durchfluss	Ca. 50 L/min (abhängig vom Druck)
Max. Durchmesser der Feststoffpartikel	10 mm
Max. Flüssigkeitsviskosität	10.000 cP
Stromversorgung	Druckluft (ohne Strom)
Anschluss	Gewinde (Modell QBK-15P)
Selbstansaugend	Ja
Tauchfähig	Ja
Anwendungen	Korrosive, viskose, brennbare Flüssigkeiten, Schlämme, Lebensmittel
Wartung	Innenraum und Messingbuchse regelmäßig reinigen
Verschleißteile	Membran, Kugelventile, Dichtungen
Garantie	Siehe Garantiezertifikat auf www.vevor.com/support

Häufig gestellte Fragen - QBK-15P Vevor

Wie installiere ich die Pumpe QBK-15P?

Die Pumpe kann bei geringen Vibrationen ohne Fundamentbolzen installiert werden. Schließen Sie die Druckluft am Lufteinlass (E) sowie die Saug- und Druckleitungen an. Bei frostgefährdeten Medien installieren Sie ein Ventil am Einlass.

Welche Arten von Flüssigkeiten kann sie pumpen?

Sie kann korrosive, viskose, brennbare, giftige Flüssigkeiten, Schlämme, Lebensmittel (Erdnüsse, Tomaten, Schokolade) und Chemikalien pumpen.

Welcher Luftdruck ist erforderlich?

Der Druckluftdruck muss zwischen 2 und 8 kgf/cm² liegen. Der Durchfluss kann durch Druckänderung oder Verwendung eines Pneumatikventils eingestellt werden.

Benötigt die Pumpe eine Schmierung?

Nein, die Pumpe arbeitet ohne Schmieröl. Auch bei Trockenlauf entsteht kein Schaden.

Wie wird die Membran ausgetauscht?

Reinigen Sie den Innenraum und die Messingbuchse. Bauen Sie die neue Membran ein und achten Sie darauf, die weiße PTFE-Dichtung nicht zu beschädigen. Folgen Sie dem Originalschema.

Kann die Pumpe trocken laufen?

Ja, sie kann ohne Schaden trocken laufen, was eine Eigenschaft dieser Pumpe ist.

Wie hoch ist die maximale Saughöhe?

Die maximale Saughöhe beträgt 7 Meter.

Welche Materialien sind für die Membran verfügbar?

Die Membranen sind je nach Flüssigkeit in NBR, Viton, Neopren oder PTFE erhältlich.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung ist kostenlos als PDF auf notice-facile.com und auf der Vevor-Website verfügbar.

Ist die Pumpe für Lebensmittelflüssigkeiten geeignet?

Ja, sie kann Lebensmittel wie Tomaten, Schokolade, Sirup usw. pumpen. Stellen Sie sicher, dass Membran und Gehäuse kompatibel sind.

BEDIENUNGSANLEITUNG QBK-15P Vevor

Technischer Support und E-Garantiezertifikat: www.vevor.com/support

Anleitung für luftbetriebene Doppelmembranpumpe

MODELL: QBK-40L / QBY4-50L / QBY4-25L / QBY4-25LF46 / QBY-15PP / QBK-15P / QBK-15

Diese Membranpumpenserie ist das neueste Modell im Inland. Sie dienen zum Fördern und Ansaugen verschiedener Flüssigkeiten, die Granulat, viskose, flüchtige, brennbare und explosive Stoffe oder giftige Flüssigkeiten enthalten, sowie Porzellanbrei, Fruchtpüree, die Rückgewinnung von Restöl im Tanker, vorübergehender Umbau des Tankers usw. Die Leistungsparameter dieser Serie liegen nahe bei denen der deutschen WILDEN-Pumpen und der amerikanischen MARIO-Pumpen. Die mit der Strömung in Kontakt kommenden Komponenten bestehen aus Edelstahl, Aluminiumlegierung, Gusseisen und Edelstahl, während die Membran aus NBR, Viton, Neopren oder PTFE bestehen kann.

HAUPTANWENDUNG

1. Die Pumpe kann Erdnüsse, Gurken, Tomaten, Gülle, rote Wurst, Schokolade, Hopfen, Sirup usw. ansaugen.
2. Die Pumpe kann Farbe, Pigment, Leim und Klebstoff usw. ansaugen.
3. Die Pumpe kann verschiedene glasierte Schlämme aus Fliesen, Porzellan, Ziegelsteinen und Porzellan usw. ansaugen.
4. Die Pumpe kann verschiedene Schleifmaterialien, Korrosionsmittel ansaugen und den Ölschmutz usw. reinigen.
5. Die Pumpe kann verschiedene Giftstoffe und brennbare oder flüchtige Flüssigkeiten usw. ansaugen.
6. Die Pumpe kann verschiedene Keilwasser, Zementschlamm und Mörtel usw. ansaugen.
7. Die Pumpe kann verschiedene starke Säuren, Laugen und ätzende Flüssigkeiten usw. ansaugen. 8. Sie kann als Vorderstufen-Übertragungsvorrichtung der Fest- und Flüssigtrennanlage verwendet werden.

INSTALLATIONSWEISE

LEISTUNGSMERKMALE

Luftbetriebene Doppelmembranpumpen können nicht nur die fließende Flüssigkeit absaugen, sondern mit den Vorzügen einer selbstansaugenden Pumpe, einer Tauchpumpe, einer Schildpumpe, einer Schlammpumpe und einer Verunreinigungspumpe usw. auch etwas unruhig fließendes Medium fördern.

1. Es ist nicht nötig, das Entnahmewasser auszugießen. Die Saughöhe erreicht eine Höhe von 7 m, die Förderhöhe erreicht eine Länge von ... Der Exportdruck beträgt > 6 kgf/cm².
2. Breiter Durchfluss und gute Leistung. Der Durchmesser, der das maximale Korn durchlässt, beträgt 10 mm. Der Schaden ist sehr gering, während Schlamm und Verunreinigungen abgesaugt werden.
3. Die Förderdauer und der Durchfluss können das Pneumatikventil passieren, um die stufenlose Einstellung zu erreichen (die pneumatische Druckeinstellung liegt zwischen 2 und 8 kgf/cm²).
4. Diese Pumpe hat keine rotierenden Teile und keine Lagerdichtungen. Die Membran trennt das geförderte Medium vollständig von den laufenden Teilen der Pumpe und dem Arbeitsmedium, auch bei brennbaren oder ätzenden Medien.

5. Kein Strom ist sicher und zuverlässig bei der Verwendung an brennbaren und explosiven Orten. 6. Es kann in das Medium eingetaucht werden. 7. Es ist bequem zu bedienen und arbeitet zuverlässig. Öffnen oder schließen Sie den Gasventilkörper nur beim Starten oder Stoppen. Auch wenn kein mittlerer Betrieb oder eine plötzliche längere Pause aufgrund von Unfallursachen vorliegt, wird die Pumpe dadurch nicht beschädigt. Die Pumpe stoppt automatisch und verfügt über eine Selbstschutzfunktion. Wenn die Pumpe normal läuft, kann sie auch automatisch starten. 8. Einfache Struktur und geringer Verschleiß. Diese Pumpe ist einfach in der Struktur, Installation und Wartung. Das von der Pumpe geförderte Medium berührt nicht das passende Pneumatikventil und den Kupplungshebel usw. Anders als bei anderen Pumpentypen, bei denen die Leistung aufgrund von Schäden an Rotor, Getriebe und Flügeln allmählich abnimmt. 9. Es kann den Klebstoff übertragen (die Viskosität liegt unter 10000 Centipoise). 10. Diese Pumpe benötigt kein Ölschmiermittel. Selbst im Leerlauf hat es keinen Einfluss auf die Pumpe. Dies ist ein Merkmal dieser Pumpe.

ARBEITSPRINZIP

Jede Membran wird in beiden ausgerichteten Arbeitshohlräumen (A und B) installiert, die mit einem zentralen Kupplungshebel miteinander verbunden werden können. Die Druckluft gelangt über den Lufteingang der Pumpe in das Luftverteilungsventil und durch den Luftverteilungsmechanismus in einen Hohlraum, drückt die Membranbewegung im Hohlraum hervor. Das Gas in einem anderen Hohlraum wird abgelassen. Sobald der Hub-Endpunkt erreicht ist, saugt der Luftverteilungsmechanismus automatisch die Kompressionsluft in einen anderen Arbeitshohlraum und drückt die Membran hervor, um sich in die entgegengesetzte Richtung zu bewegen, so dass die beiden Membranen kontinuierlich und synchron hin- und herbewegt werden.

Die Druckluft tritt von (E) in das Luftverteilerventil ein, wie im Diagramm gezeigt. Lassen Sie das Membranstück in die richtige Richtung bewegen. Durch die Saugkraft in der Kammer (A) strömt das Medium vom Eingang (C) ein. Drücken Sie den Kugelhahn heraus, um in die Kammer (A) zu gelangen. Der Kugelhahn (4) wird aufgrund der Saugkraft verriegelt. Das Medium in der Kammer (I) wird gedrückt und aus dem Kugelhahn (3) gedrückt, damit es aus dem Ausgang (D) herausfließt. Lassen Sie in der Zwischenzeit

das Kugelventil (I) schließen, um einen Rückfluss zu verhindern. Eine solche Bewegung im Kreis lässt das Medium ununterbrochen aus dem Eingang (C) saugen und aus dem Ausgang (D) abfließen.

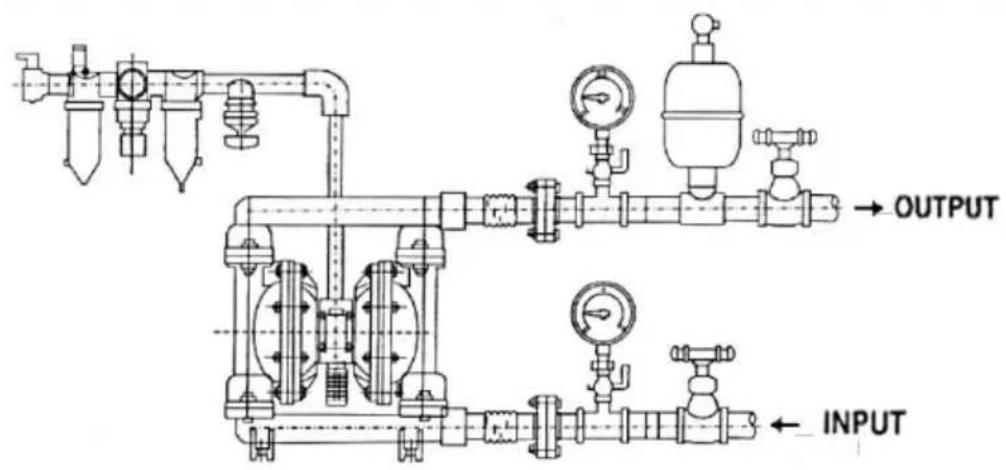

ANSCHLUSSPLAN

LEISTUNGSPARAMETER

Hinweis: QBY-10 und 15 Import und Export aus Gusseisen/Aluminium/Edelstahl/Kunststoff sind Gewindeverbindungen, nicht blau. QBY-25 und 40 Import und Export aus Edelstahl/Kunststoff sind Gewindeverbindungen, nicht blau, Gusseisen/Aluminium Legierung und Export sind Flansch-Gewindeverbindung mit doppeltem Verwendungszweck. QBY-50/65/80/100 sind geflanscht, ohne Gewinde. (Bitte beachten Sie die tatsächlichen Musterproduktkatalogbilder.)

1. Wenn die Pumpenvibration sehr gering ist, ist es im Allgemeinen nicht erforderlich, die Fundamentschrauben zu installieren. 2.1 Wenn die Druckluft mit schmutzigen Stoffen vermischt ist, wird der normale Start der Pumpe beeinträchtigt. Es wird empfohlen, dass der Benutzer zusätzlich die pneumatischen Triplex-Teile installiert.
2. Wenn Sie Medien pumpen, die leicht gefrieren oder sich ablagern, installieren Sie ein Ventil am Einlass der Pumpe. Wenn die Pumpe gestoppt werden soll, schließen Sie zuerst das Ventil und setzen Sie die Pumpe dann eine Minute lang laufen, um Medien im Inneren zu entleeren. Pumpen und reinigen Sie die angesammelte Flüssigkeit rechtzeitig in der Pumpe, um Schwierigkeiten beim nächsten Start der Pumpe zu vermeiden.
3. Reinigen Sie beim Austausch der Membran die Verbindungsstange im inneren Hohlraum und die Kupferbuchse der Pumpe. Vermeiden Sie außerdem eine Beschädigung des weißen PTFE-Dichtungsrings. Führen Sie den Zusammenbau wie im Original durch, damit die Pumpe wieder verwendet werden kann.

` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ``	` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ``	M o | O o | S | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E |E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F |F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | \( \mathrm{F} \) | \( \mathrm{F} \) | \( \mathrm{F} \) | \( \mathrm{F} \) | \( \mathrm{F} \) | \( \mathrm{F} \) | \( \mathrm{F} \) | \( \mathrm{F} \) | \( \mathrm{F} \) | \( \mathrm{F} \) | \( \mathrm{F} \) | \( \mathrm{F} \)	` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ‘
` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` `	` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` '	M o | O o | S | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E |E | E | E | E |E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E |E | E | E | E | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | F | \( \mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F} |\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F}|\mathrm{F} \)	` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ``
` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ``	` ` ` `````````````````````````````````````````````````````````````````````````````````````````````````````’```````````````````````````````````````````````````````````````````````````````````````````````````'```````````````````````````````````````````````````````````````````````````````````````````````````‘```````````````````````````````````````````````````````````````````````````````````````````````````\```````````````````````````````````````````````````````````````````````````````````````````````````	M o | O o | S | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E| E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E| E | E | E | E |E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E |E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|E|O	` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` �
` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ``	` ```````````````````````````````````````````````````````````````````````````````````````````````````’	M o | O o | S | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | \( \mathrm{F} \)	` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ``
