Merk	Vevor
Model	QD-XDP14
Producttype	Roterende oppervlaktereiniger voor hogedrukreiniger
Maximale druk	4000 PSI / 276 bar
Minimale druk	1500 PSI / 104 bar
Maximaal debiet	6 gal/min (22,7 L/min)
Voeding	Drukwatervoorziening via een hogedrukreiniger
Aanbevolen gebruik	Reiniging van buitenoppervlakken: beton, asfalt, bestrate paden, zwembadterreinen
Inhoud verpakking	Oppervlaktereiniger, onderste en bovenste leuning, hogedrukslang, drukpistool, schroeven, moeren, inbussleutels, Teflon tape, O-ringen, reserve sproeiers, doorsnijdnaald, snelle adapterkits (M22-14 en M22-15)
Materiaal	Staal, versterkt plastic, rubberen O-ringen
Belangrijkste functies	Rotatie van sproeiers voor gelijkmatige reiniging, ergonomische handgreep, snelle aansluiting
Veiligheid	Verplicht dragen van veiligheidsbril (ANSI Z87.1), antisliptschoenen, handschoenen, stofmasker. Niet de nominale druk overschrijden. Houd personen op afstand.
Onderhoud en reiniging	Reinig de sproeiers met de meegeleverde naald na elk gebruik. Controleer reserveonderdelen. Leegmaken en droog opbergen.
Reserveonderdelen en repareerbaarheid	Reserve sproeiers, O-ringen, adapterkits beschikbaar. Reparatie mogelijk met originele Vevor onderdelen.
Aanbevolen werkdruk	Minimaal 2000 PSI van de hogedrukreiniger voor optimale werking
Gewicht (geschat)	Ongeveer 7,5 kg
Afmetingen (L x B x H)	Ongeveer 50 x 40 x 30 cm

Veelgestelde vragen - QD-XDP14 Vevor

Hoe monteer ik de oppervlaktereiniger QD-XDP14?

Plaats het hogedrukpistool in de bovenste buis van de leuning, bevestig met moeren en schroeven. Lijn de gaten van de onderste handgreep uit met het deksel, steek de lange pennen in en bevestig met clips. Bevestig de bovenste handgreep met de korte pen. Sluit de slang aan op de trekker en de draaikoppeling.

Welke minimale druk is nodig om deze oppervlaktereiniger te gebruiken?

De reiniger heeft een hogedrukreiniger van minimaal 2000 PSI (138 bar) nodig voor optimale werking. Hij ondersteunt tot 4000 PSI.

Hoe sluit ik de oppervlaktereiniger aan op de hogedrukreiniger?

Sluit de hogedrukafvoerslang van uw reiniger aan op het pistool van de oppervlaktereiniger. Gebruik de meegeleverde snelle adapters (M22-14 of M22-15). Zorg dat alle aansluitingen stevig zijn.

Waarom trilt de oppervlaktereiniger overmatig?

Overmatige trilling is vaak te wijten aan een verstopte sproeier. Reinig of vervang de sproeiers. Controleer ook of de sproeikop vrij kan draaien. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe reinig ik verstopte sproeiers?

Schakel de hogedrukreiniger uit en sluit de watertoevoer af. Druk op de trekker om de druk te ontlasten. Verwijder de sproeier met een sleutel, gebruik de meegeleverde doorsnijdnaald om te ontstoppen, spoel vervolgens tegen de stroom in met een tuinslang. Monteer en draai stevig vast.

Kan ik deze oppervlaktereiniger gebruiken op houten oppervlakken?

Het wordt afgeraden om het te gebruiken op zachte oppervlakken zoals hout, omdat de druk ze kan beschadigen. Gebruik het alleen op harde, vlakke oppervlakken: beton, asfalt, klinkers, enz.

Waarom is de sproeistraal gestreept of onregelmatig?

Dat wijst meestal op een verstopte sproeier of te snel reinigen. Reinig de sproeiers en vertraag uw loopsnelheid. Als het patroon aanhoudt, controleer of de sproeikop niet beschadigd is.

Welke veiligheidsuitrusting moet ik dragen?

Draag altijd een goedgekeurde veiligheidsbril ANSI Z87.1, antisliptschoenen, handschoenen en een stofmasker. Houd personen en kinderen op afstand van het werkgebied.

Hoe berg ik de oppervlaktereiniger na gebruik correct op?

Schakel de hogedrukreiniger uit, sluit de watertoevoer af, ontlast de druk door op de trekker te drukken. Koppel de slangen los, maak ze leeg, droog het apparaat af en berg het op in een droge, veilige plek, buiten bereik van kinderen.

De oppervlaktereiniger draait niet, wat te doen?

Controleer of de sproeikop niet geblokkeerd is. Als de elastische ring is losgeraakt, gebruik het apparaat dan niet en neem contact op met de klantenservice. Zorg ervoor dat de druk van de hogedrukreiniger voldoende is (min 2000 PSI).

GEBRUIKSAANWIJZING QD-XDP14 Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Waarschuwing: om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

INLEIDING

Gefeliciteerd met de aankoop van uw nieuwe roterende oppervlaktereiniger! U kunt er zeker van zijn dat deze reiniger is ontworpen en gebouwd met kwaliteit en prestaties in gedachten. Elk onderdeel is grondig getest om een hoge acceptatiegraad te garanderen.

Deze oppervlaktereiniger is ontworpen voor hogedrukreiniging van diverse

buitenoppervlakken, zoals beton, asfalt, bestrating, looppaden, zwembadterrassen, enz. Sluit de roterende oppervlaktereiniger aan op uw hogedrukreiniger, haal de trekker over en loop erachter voor snelle en efficiënte reiniging!

SPECIFICATIES

Maximale druk (PSI/BAR)	4000 / 276
Minimale druk (PSI/BAR)	15.00 uur / 1 04
Maximaal . Stroom Snelheid (gal/m)	6

BELANGRIJKE VEILIGHEIDSINFORMATIE

WAARSCHUWING

Lees en begrijp alle instructies. Het niet opvolgen van alle instructies kan leiden tot ernstig letsel of schade aan eigendommen.

- De waarschuwingen, voorzorgsmaatregelen en instructies in deze handleiding kunnen niet alle mogelijke omstandigheden of situaties dekken die zich kunnen voordoen. Gebruik dit gereedschap met gezond verstand en voorzichtigheid.

Wees u altijd bewust van de omgeving en zorg ervoor dat het gereedschap op de juiste manier wordt gebruikt,

veilig en verantwoord.

• Laat personen het product niet bedienen of monteren voordat ze de handleiding hebben gelezen en een grondig begrip hebben ontwikkeld van de werking ervan.
• Wijzig dit product op geen enkele manier. Ongeautoriseerde wijzigingen kunnen de werking en/of veiligheid aantasten en de levensduur van het product beïnvloeden. Er zijn specifieke toepassingen waarvoor het product is ontworpen.
• Gebruik het juiste gereedschap voor de klus. Probeer kleine apparaten NIET te forceren om het werk van grotere industriële apparatuur te doen.

Er zijn bepaalde toepassingen waarvoor deze apparatuur is bedoeld. Het zal zijn werk beter en veiliger doen met de capaciteit waarvoor het bedoeld is. Gebruik deze apparatuur NIET voor een doel waarvoor het niet bedoeld is.

- Inspecteer de werkruimte voor elk gebruik. Houd de werkruimte schoon, droog, opgeruimd en goed verlicht. Rommelige, natte of donkere werkruimtes kunnen letsel veroorzaken. Als u het product in een krappe werkruimte gebruikt, kunt u gevaarlijk dicht bij andere snijgereedschappen en draaiende onderdelen komen.

- Gebruik het product niet waar er brand- of explosiegevaar bestaat, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Het product kan vonken veroorzaken, die kunnen leiden tot ontbranding van ontvlambare vloeistoffen, gassen of stof.

- Zorg ervoor dat het product niet in contact komt met een elektrische spanning. Het gereedschap is niet geïsoleerd en contact kan een elektrische schok veroorzaken.

- Houd kinderen en omstanders uit de buurt van het werkgebied tijdens gebruik van het gereedschap. Laat kinderen het product niet hanteren.

- Wees op de hoogte van alle elektriciteitsleidingen, elektrische circuits, waterleidingen en andere mechanische gevaren in uw werkgebied.

Sommige van deze gevaren zijn mogelijk aan uw zicht onttrokken en kunnen bij contact persoonlijk letsel en/of materiële schade veroorzaken.

PERSOONLIJKE VEILIGHEID

- Blijf alert, let op uw handelingen en gebruik uw gezond verstand bij het bedienen van het gereedschap. Gebruik het gereedschap niet als u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van het gereedschap kan leiden tot ernstig persoonlijk letsel.

- Kleed u netjes. Draag geen losse kleding of bungelende voorwerpen (sieraden). Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen. Ventilatieopeningen op het

gereedschap bedekken vaak bewegende delen en moeten worden vermeden.

- Draag indien nodig de juiste persoonlijke beschermingsmiddelen. Gebruik een ANSI Z87.1-conforme veiligheidsbril (geen gewone bril) met zijschermen, of indien nodig een gelaatsscherm. Draag een stofmasker bij stoffige werkomstandigheden. Draag ook antislipschoenen, een veiligheidshelm, handschoenen en een stofmasker. Gebruik stofopvangsystemen en gehoorbescherming waar nodig. Dit geldt voor alle personen in het werkgebied.

• Reik niet te ver. Zorg te allen tijde voor een goede houding en evenwicht.
• Gebruik het gereedschap niet als u moe bent of onder invloed van alcohol of medicijnen.
• Verwijder sleutels of moersleutels voordat u het gereedschap aansluit op een luchttoevoer of stroombron, of voordat u het gereedschap inschakelt. Een sleutel of moersleutel die vastzit aan een draaiend onderdeel van het gereedschap kan persoonlijk letsel veroorzaken.
• Zet het werkstuk vast met klemmen of een bankschroef in plaats van uw handen, indien mogelijk. Deze veiligheidsmaatregel zorgt ervoor dat u het gereedschap correct met beide handen kunt bedienen.

SCHONER GEBRUIK EN ONDERHOUD

• Forceer de reiniger niet. Gereedschap werkt beter en veiliger wanneer het wordt gebruikt waarvoor het bedoeld is. Plan uw werk en gebruik het juiste gereedschap voor de klus.
• Controleer voor elk gebruik en voordat u de stofzuiger op een stopcontact aansluit op beschadigde onderdelen. Controleer zorgvuldig of de reiniger goed werkt en zijn werk doet. Vervang beschadigde of versleten onderdelen onmiddellijk. Gebruik de stofzuiger nooit met een beschadigd onderdeel.
• Berg de reiniger op wanneer u hem niet gebruikt. Bewaar hem op een droge, veilige plaats, buiten bereik van kinderen. Controleer de reiniger op goede werking voordat u hem opbergt en opnieuw gebruikt.
• Gebruik uitsluitend vervangende onderdelen die door de distributeur worden aanbevolen.

Onderdelen die mogelijk niet geschikt zijn voor één reinigingsmiddel, kunnen bij gebruik met een ander reinigingsmiddel een risico op letsel veroorzaken.

• Gebruik nooit een onderdeel met een lagere werkdruk dan de reiniger.
• Laat de reiniger niet onbeheerd achter als deze onder druk staat.
• Draai de reiniger niet om wanneer deze onder druk staat en is aangesloten op een werkende hogedrukreiniger. Zo voorkomt u dat er water met hoge druk op het apparaat spuit, wat persoonlijk letsel kan veroorzaken.

• Overschrijd de nominale PSI-capaciteit NIET.
• Houd lichaamsdelen uit de buurt van de sproeikoppen en de rok terwijl de machine bediend wordt.
• Til de machine NIET van de grond en richt de sproeikoppen NIET op mensen terwijl deze in werking is.
• Draag de juiste veiligheidsuitrusting, inclusief een ANSI Z87.1-goedgekeurde veiligheidsbril.
• Alleen gebruiken op harde, vlakke oppervlakken.
• Er mogen geen wijzigingen aan dit product worden aangebracht.
• Alleen door de fabrikant geleverde hulpstukken en/of adapters mogen worden gebruikt.
• Niet geschikt voor gebruik door of in de buurt van kinderen.

Onderdelenlijst
Code	Naam	Afbeelding	AANT AL
1	Hogedrukreiniger voor oppervlaktereinigers		1
2	Onderste leuning		1
3	Bovenste leuning		1
4	Speld ( lang )		2
5	Pin ( kort )		1
6	R-pin		3
7	Hogedrukleiding		1
8	Drukpistool		1
9	Schroef		2+2
10	Moer		2+2
11	Inbussleutel		1
12	Teflontape		1
13	O-ringen (groot)		2
14	O-ringen ( klein )		2
15	Vervangende sproeiers		2
16	Doorlopende naald		1
17	Moersleutel 19		1
18	Moersleutel 24		1
19	Snelle adapterkit ( M22-14 )		1
20	Snelle adapterkit ( M22-15 )		1
Tip: "+" staat voor extra reserveonderdelen.

VOORBEREIDING & BEDIENING

Montage van het hogedrukpistool

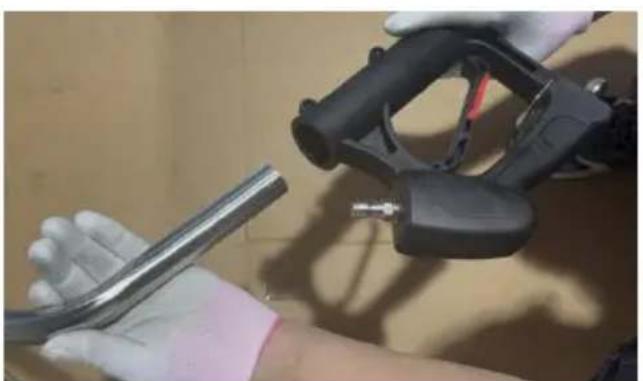

Stap 1: Steek het hogedrukpistool in de bovenste leuningbuis.

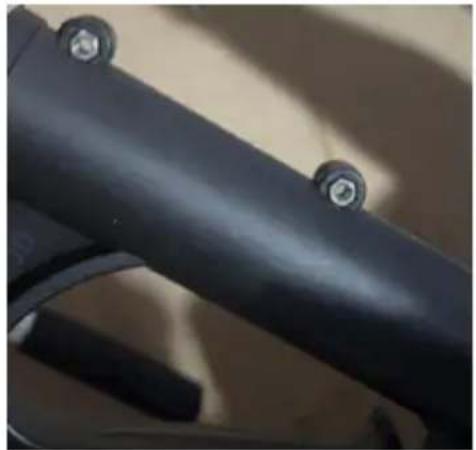

Stap 2: Plaats de moeren en schroeven en draai ze vast.

1. Lijn de gaten in het onderste deel van de handgreep uit met de kapconstructie. Steek de lange pennen door de gaten in de handgreep en de kap en bevestig ze aan de clips.
2. Bevestig de bovenste handgreep door de bovenste en onderste handgreep op één lijn te brengen.

Steek de korte pin door het uitgelijnde gat en bevestig deze aan de clip.

1. Sluit de slang aan op de trekkerhendel en op de wartel op het apparaat. Tip: het pakket bevat een 1/4" snelkoppelingsset voor een snellere aansluiting.

OPZET

1. Zoek de hogedrukafvoerslang op uw hogedrukreiniger en zorg ervoor dat deze goed is aangesloten op de wateruitlaat van de hogedrukreiniger. Sluit het andere uiteinde van de hogedrukslang snel aan op het pistool van de roterende oppervlaktereiniger.
2. Sluit de watertoevoerslang aan en sluit het ene uiteinde aan op uw hogedrukreiniger en het andere uiteinde op een waterleiding onder druk.

VOORBEREIDING & BEDIENING

OPPERVLAKTEVOORBEREIDING

1. Verwijder los vuil uit het te reinigen gebied.
2. Probeer nooit een oppervlak schoon te maken met voorwerpen die uitsteken van het oppervlak waarop u het reinigt. Het raken van een verhoogd obstakel tijdens het gebruik zal de machine beschadigen. Als er toch contact optreedt en trillingen optreden tijdens gebruik van de machine, STOP dan met reinigen en controleer de sproeibalk.

OPSTARTEN

1. Vergrendel het pistool op de roterende oppervlaktereiniger in de "UIT"-stand (hendel bewegen op het handvat van het pistool in een hoek van 90° zodat het rust tegen de handgreep).
2. Zorg ervoor dat alle verbindingen goed vastzitten.
3. Ontgrendel het trekkerpistool en knijp in de trekker terwijl u de hogedrukreiniger start.
4. Er begint water uit de sproeiers te stromen van de oppervlaktereiniger. Zorg ervoor dat de sproeiers goed vastzitten, niet verstopt zijn en het sproeipatroon niet onregelmatig is.

Draai de hogedrukreiniger en de watertoevoer open. Als er problemen zijn, schakel dan de sproeiers uit en vervang ze voordat u verdergaat.

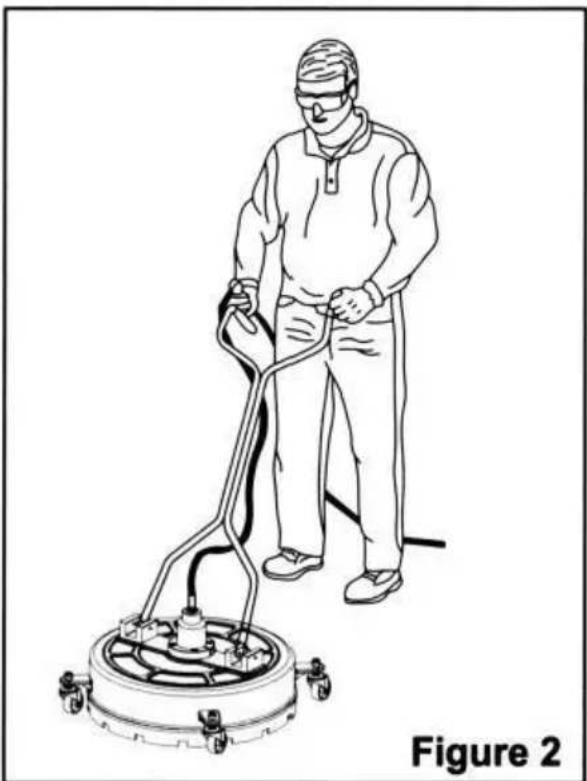

1. Loop langzaam achter de unit en maak schoon terwijl u bezig bent. Als er strepen ontstaan, verlaag dan uw tempo. Laat de machine niet stil staan op zachte oppervlakken zoals hout.

1. Schakel de hogedrukreiniger uit.
2. Draai de watertoevoer dicht.
3. Knijp in de trekker van het pistool om de waterdruk weg te halen.
4. Koppel de waterslang los, laat deze leeglopen en veeg het apparaat schoon. Bewaar het apparaat op een droge plaats.

NA ELK GEBRUIK

Voer de volgende inspecties uit na elk gebruik om de reiniger schoon te maken en klaar te maken voor het volgende gebruik.

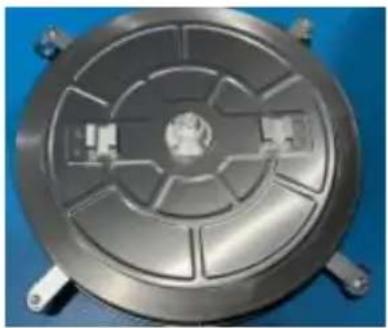

- Verwijder eventueel vuil of vreemd materiaal onder de behuizing en wieltjes. Gebruik indien nodig een doek of spons om de oppervlaktereiniger af te wassen en spoel het af met kraanwater.

- Controleer op losse onderdelen en eventuele schade.

REINIGING VAN DE SPUITMOND

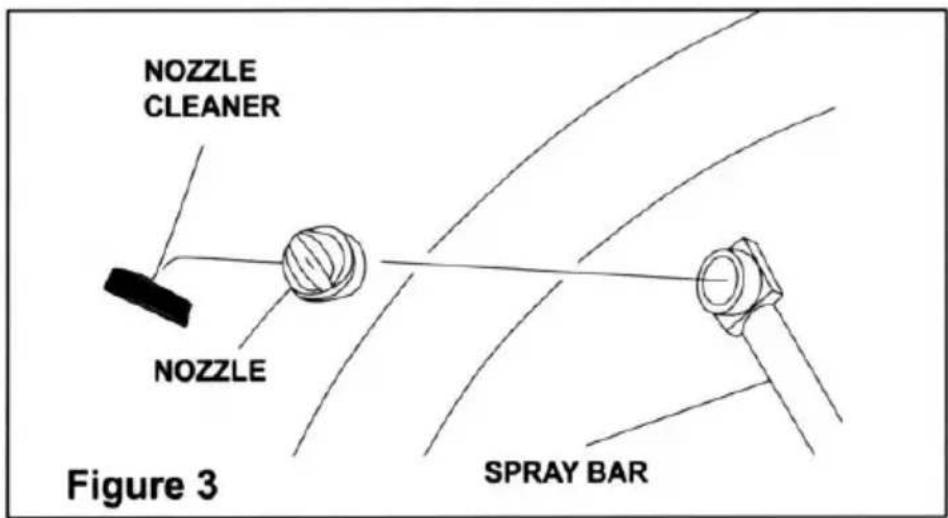

Zie Figuur 3.

Een te hoge pompdruk (een pulserend gevoel bij het indrukken van de trekker) OF onvoldoende reinigingskracht kan het gevolg zijn van een

verstopte of vuile spuitmond.

1. Schakel de hogedrukreiniger en de watertoevoer uit. Haal de trekker over om de waterdruk af te halen en koppel de oppervlaktereiniger los van de hogedrukslang.
2. Verwijder de spuitmond van de sproeibalk met behulp van een sleutel. Reinig de spuitmonden met een spuitmondreiniger (meegeleverd).
3. Spoel met behulp van een tuinslang het vuil uit de spuitmond door water terug door de spuitmond te spoelen (door het water van buiten naar binnen of van achteren naar binnen door de spuitmond te laten stromen). 4. Sluit het mondstuk weer aan op de sproeibalk en draai het goed vast.

VERVANGING VAN DE SPUITMOND

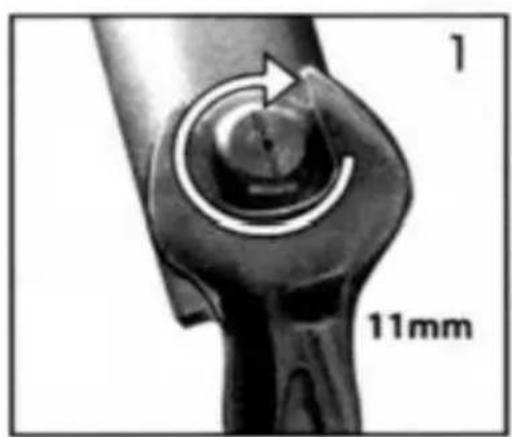

1. Verwijder het mondstuk van de sproeibalk met een geschikte sleutel.
2. Spoel de montagegaten met schoon water om onzuiverheden te verwijderen.
3. Bedek de schroefdraad van de nieuwe sproeiers met de bevestigde teflontape.
4. Lijn de opening van de spuitmond uit en plaats de spuitmonden op de sproeibalk. Draai ze goed vast.

Opmerking: Als het mondstuk moeilijk te verwijderen is, verwarm het met een föhn voordat u het verwijdert.

Nee.	Naam	Aantal	Nee.	Naam	Aantal
1	Asbehuizing	1	9	Borgring voor as D15	1
2	O-ring40,94*2,62	1	10	Afstandsring	1
3	Drukveer	1	11	DiepgroefkogellagerS6302RS	2
4	O-ring5,28*1,78	2	12	Wasmachine	1
5	Geflensdeaandrijfnaaf	1	13	Schacht	1
6	As eindkap	1	14	Wasmachine	1
7	O-ring14,2*2,4	1	15	Borgring voor gat	1
8	Bus	1

PROBLEEMOPLOSSING
PROBLEEM	WAARSCHIJNLIJK OORZAAK	CORRECTIEF ACTIE
Ontbrekende onderdelen	Beschadigd pakket	Neem contact op met onz klantenservice voor hulp
Onvoldoende schoonmaak stroom	Niet voldoende PSI var hogedrukreiniger	Zorg ervoor dat de eenhe minimaal produceert hogedrukreiniger 2.000 PSI
	Mondstuk verstopt of versleten	Reinig of vervang de sproeiers .
Spuitbalk draait nie	Defect, borgring losgeraal	Niet gebruiken! Neem contact op met onz klantenservice voor hulp
	Onstabiel verbinding , de sproeibalk is erafgevallen
	Storing in de afdichting water schieten vanaf draaipunt
Excessief trillingen van oppervlaktereiniger	Mondstuk verstopt	Reinig of vervang de sproeiers .
Strepenschoonmaakpatroon	Mondstuk verstopt	Reinig of vervang de sproeiers .
	Te snel schoonmaken	Langzaam omlaag tempo
