MANUALE UTENTE QD-XDP14 Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente tu le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

INTRODUZIONE

Congratulazioni per l'acquisto del tuo nuovo pulitore rotante per superfi Puoi essere certo che questo pulitore è stato progettato e costruito pensando alla qualità e alle prestazioni. Ogni componente è stato rigorosamente testato per garantirne un elevato livello di accettazione. Questa idropulitrice è progettata per la pulizia ad alta pressione di va

superfici esterne, come cemento, asfalto, marciapiedi in pietra, ponti pe piscine, ecc. Collega la idropulitrice rotante alla tua idropulitrice, premi grilletto e cammina dietro di essa per una pulizia rapida ed efficiente!

SPECIFICHE

massima (PSI/BAR)	4000 / 276
minima (PSI/BAR)	15 00 / 1 04
Massimo . Fluire Portata (gal/min)	6

INFORMAZIONI IMPORTANTI SULLA SICUREZZA

UN AVVERTIMENTO

Leggere e comprendere tutte le istruzioni. La mancata osservanza di le istruzioni può causare gravi lesioni. o danni alla proprietà.

- Le avvertenze, le precauzioni e le istruzioni contenute nel presente manuale non possono coprire tutte le possibili condizioni o situazioni (potrebbero verificarsi. Si raccomanda di usare buon senso e cautela quando si utilizza questo strumento.

Essere sempre consapevoli dell'ambiente e assicurarsi che lo strumento venga utilizzato

in modo sicuro e responsabile.

- Non consentire a nessuno di utilizzare o montare il prodotto prima letto il presente manuale e di averne compreso appieno il funzioname - Non modificare questo prodotto in alcun modo. Modifiche non autori possono comprometterne il funzionamento e/o la sicurezza e potrebbero influire sulla durata del prodotto. Esistono applicazioni specifiche per cui è stato progettato il prodotto.

- Utilizzare lo strumento giusto per il lavoro. NON tentare di forzare attrezzature a svolgere il lavoro di attrezzature industriali più grandi. C sono alcune applicazioni per le quali questa attrezzatura è stata proge progettato. Svolgerà il suo compito in modo migliore e più sicuro se

utilizzato secondo le modalità per cui è stato concepito. NON utilizzare questa apparecchiatura per scopi diversi da quelli per cui è stata concepita.

LAVORO ZONA SICUREZZA

- Ispezionare l'area di lavoro prima di ogni utilizzo. Mantenere l'area e lavoro pulita, asciutta, ordinata e ben illuminata. Aree di lavoro disor bagnate o buie possono causare lesioni. L'utilizzo del prodotto in aree lavoro ristrette può comportare una pericolosa vicinanza ad altri utensili taglio e parti rotanti.

- Non utilizzare il prodotto in luoghi in cui vi è il rischio di incendio esplosione, ad esempio in presenza di liquidi, gas o polveri infiammab prodotto può creare scintille, che potrebbero incendiare liquidi, gas o polveri infiammabili.

- Non permettere che il prodotto entri in contatto con una fonte elett L'utensile non è isolati e il contatto può causare scosse elettriche.

- Tenere i bambini e gli astanti lontani dall'area di lavoro durante l'ut dell'utensile. Non permettere ai bambini di maneggiare il prodotto.

- Prestare attenzione a tutte le linee elettriche, ai circuiti elettrici, alle condutture dell'acqua e ad altri pericoli meccanici presenti la tua area lavoro. Alcuni di questi pericoli potrebbero essere nascosti alla tua vis se toccati, potrebbero causare lesioni personali e/o danni alla proprietà

SICUREZZA PERSONALE

- Siate vigili, fate attenzione alle vostre azioni e usate il buon senso utilizzate l'utensile. Non utilizzate l'utensile se siete stanchi o sotto l'ef di droghe, alcol o farmaci. Un momento di disattenzione durante l'utiliza dell'utensile può causare gravi lesioni personali.

- Vestitevi in modo appropriato. Non indossate abiti larghi, oggetti pen o gioielli. Tenete i capelli, indumenti e guanti lontano dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi possono essere intrappo nelle parti in movimento. Le prese d'aria presenti sull'utensile spesso coprono le parti in movimento e devono essere evitate.

- Quando necessario, indossare i dispositivi di protezione individuale adeguati. Utilizzare occhiali di sicurezza conformi allo standard ANSI

Z87.1 (non occhiali di sicurezza) con protezioni laterali o, se necessar una visiera. Utilizzare un maschera antipolvere in condizioni di lavoro polverose. Utilizzare anche scarpe antinfortunistiche antiscivolo, casco, guanti, polvere sistemi di raccolta e protezione dell'udito quando appropriato. Questo vale per tutte le persone nell' area di lavoro.

• Non sporgerti troppo. Mantieni sempre un appoggio e un equilibrio adeguati.
• Non utilizzare l'utensile quando si è stanchi o sotto l'effetto di drog alcol o farmaci.
• Rimuovere chiavi o chiavi inglesi prima di collegare l'utensile all'alimentazione pneumatica, all'alimentazione elettrica o di accenderlo. Una chiave inglese o una chiave inglese sinistra attaccata a una part rotante dell'utensile può causare lesioni personali.
• Quando possibile, fissare il pezzo con morsetti o una morsa anzich le mani. Questa precauzione di sicurezza consente di utilizzare correttamente l'utensile con entrambe le mani.

USO E CURA DEL DETERGENTE

• Non forzare l'uso dell'aspirapolvere. Gli utensili svolgono un lavoro migliore e più sicuro se utilizzati nel modo per cui sono stati progetta Pianifica il tuo lavoro e utilizza l'utensile più adatto.
• Controllare eventuali parti danneggiate prima di ogni utilizzo e prima collegare l'aspirapolvere a una presa elettrica. idropulitrice. Controllare attentamente che l'idropulitrice funzioni correttamente ed esegua le sue funzioni funzione prevista. Sostituire immediatamente le parti danneggiato usurate. Non utilizzare mai l'aspirapolvere con una parte danneggiata
• Conservare l'aspirapolvere quando non è in uso. Conservarlo in un asciutto e sicuro, fuori dalla portata dei bambini. Ispezionare l'aspirapolvere per verificarne il corretto funzionamento prima di riporlo riutilizzarlo.
• Utilizzare solo i pezzi di ricambio consigliati dal distributore.

Parti che potrebbero essere adatto a un detergente può comportare il rischio di lesioni se utilizzato con un altro detergente.

• Non utilizzare mai un componente con una pressione di esercizio inferiore a quella del pulitore.
• Non lasciare l'apparecchio incustodito quando è sotto pressione.
  • Non capovolgere l'idropulitrice quando è sotto pressione a causa del

collegamento a un'idropulitrice in funzione, per evitare spruzzi d'acqua alta pressione che potrebbero causare lesioni personali.

SPECIFICO OPERAZIONE AVVERTENZE

• NON superare la capacità PSI nominale.
- Tenere le parti del corpo lontane dalle teste degli ugelli e dalla gc durante l'uso della macchina.
• NON sollevare la macchina dalla superficie né puntare le testine de ugelli verso le persone durante il funzionamento.
- Indossare l'attrezzatura di sicurezza adeguata, compresi occhiali di sicurezza omologati ANSI Z87.1.
- Utilizzare solo su superfici dure e pianee.
• Non saranno apportate modifiche a questo prodotto.
- Devono essere utilizzati solo gli accessori e/o gli adattatori forniti da produttore. usato.
• Non utilizzare nei pressi di bambini.

Elenco delle parti
Codice	Nome	Immagine	QUANTITÀ

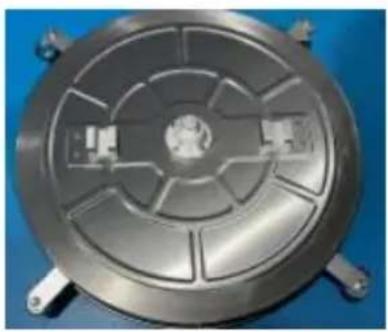

1	Pulitore di superfic con idropulitrice		1
2	Corrimano inferiore		1
3	Corrimano superiore		1
4	Spillo ( lungo )		2
5	Spillo ( corto )		1
6	Perno R		3
7	Tubo ad alta pressione		1
8	Pistola a pressione		1
9	Vite		2+2
10	Noce		2+2
11	Chiave esagonale		1
12	Nastro in teflon		1
13	O-ring (grandi )		2
14	O-ring (piccoli )		2
15	Ugelli di ricambio		2
16	Ago passante		1
17	Chiave inglese 19		1
18	Chiave inglese 24		1
19	Kit adattatore rapid ( M22-14 )		1
20	Kit adattatore rapid ( M22-15 )		1
Suggerimento: "+" indica pezzi di ricambio extra.

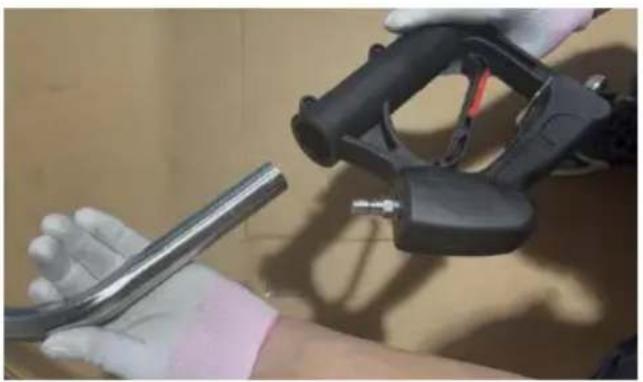

Montaggio pistola ad alta pressione

Fase 1: Inserire la pistola ad alta pressione nel tubo superiore del corrimano.

1. Allineare i fori sulla parte inferiore della maniglia con i fori sul grù coperchio. Inserire i perni lunghi attraverso i fori della maniglia e del coperchio e fissarli alle clip.
2. Fissare la maniglia superiore allineando la maniglia superiore e que inferiore

foro. Spingere il perno corto attraverso il foro allineato e fissarlo alla clip.

1. Collegare il tubo all'impugnatura del grilletto e al raccordo girevole situato sulla base dell'unità. Suggerimento: la confezione include un se attacchi rapidi da 1/4" per un collegamento più rapido.

IMPOSTARE

1. Individuare il tubo di scarico ad alta pressione dell'idropulitrice e assicurarsi che sia collegato saldamente all'uscita dell'acqua dell'idropulitrice.

Collegare rapidamente l'altra estremità del tubo di scarico ad alta pressione alla pistola del pulitore rotante per superfici.

1. Collegare il tubo di alimentazione dell'acqua, un'estremità all'idropuliti e l'altra estremità a una fonte di acqua pressurizzata.

PREPARAZIONE DELLA SUPERFICIE

1. Rimuovere eventuali detriti dall'area da pulire.
2. Non tentare mai di pulire la superficie con oggetti che sporgono c superficie stessa. Pulito. L'urto contro un ostacolo sollevato durante il funzionamento danneggerà la macchina. Se si verifica un contatto e s verificano vibrazioni durante il funzionamento della macchina, INTERROMPERE la pulizia e controllare la barra di spruzzatura.

AVVIO

1. Bloccare la pistola a grilletto sulla superficie rotante Pulitore in pos "OFF" (spostare la leva sull'impugnatura della pistola ad un angolo di in modo che poggi contro l'impugnatura della maniglia).
2. Assicurarsi che tutti i collegamenti siano sicuri.
3. Sbloccare il grilletto della pistola e premere il Grilletto durante l'av

dell'idropulitrice.

1. L'acqua inizierà a scorrere dagli ugelli del detergente per superfici Assicurarsi che gli ugelli siano non sia intasato e il getto d'acqua no irregolare.

Accendere l'idropulitrice e l'alimentazione idrica spegnere e sostituire gli ugelli prima di procedere se si verificano problemi.

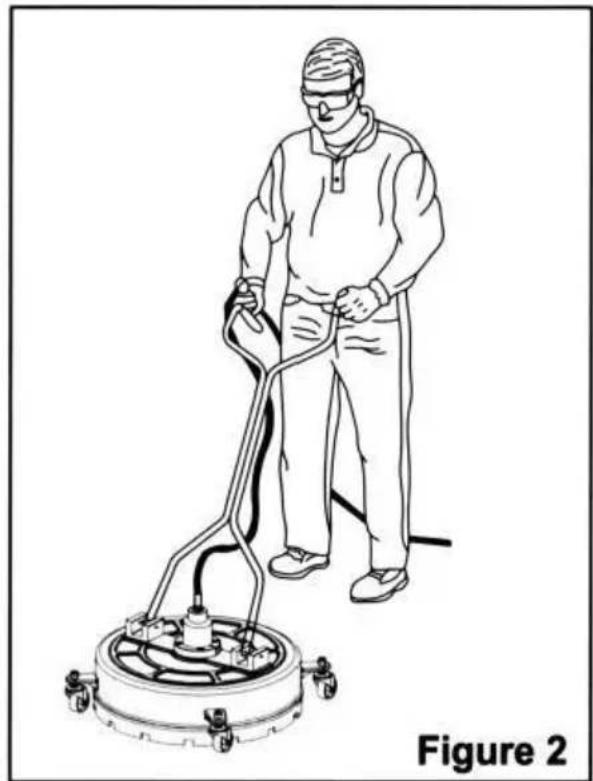

1. Camminare lentamente dietro l'unità, pulendo man mano che si pro Se si formano delle strisce, rallentare il passo. Non lasciare che la macchina rimanga stazionario su superfici morbide come il legno.

1. Spegnere l'idropulitrice.
2. Chiudere l'erogazione dell'acqua.
3. Premere il grilletto della pistola per scaricare la pressione dell'acqua
4. Scollegare e svuotare il tubo dell'acqua e pulire l'unità. Conservare l'unità in un luogo asciutto.

DOPO OGNI UTILIZZO

Eseguire le seguenti ispezioni dopo ogni utilizzo per pulire il pulitore prepararlo per l'uso prossimo utilizzo.

- Pulisci eventuali residui di sporco o corpi estranei da sotto l'alloggia e le ruote. Se Se necessario, utilizzare un panno o una spugna per detergente per superfici e risciacquare con acqua del rubinetto.

- Controllare che non vi siano parti allentate o danni.

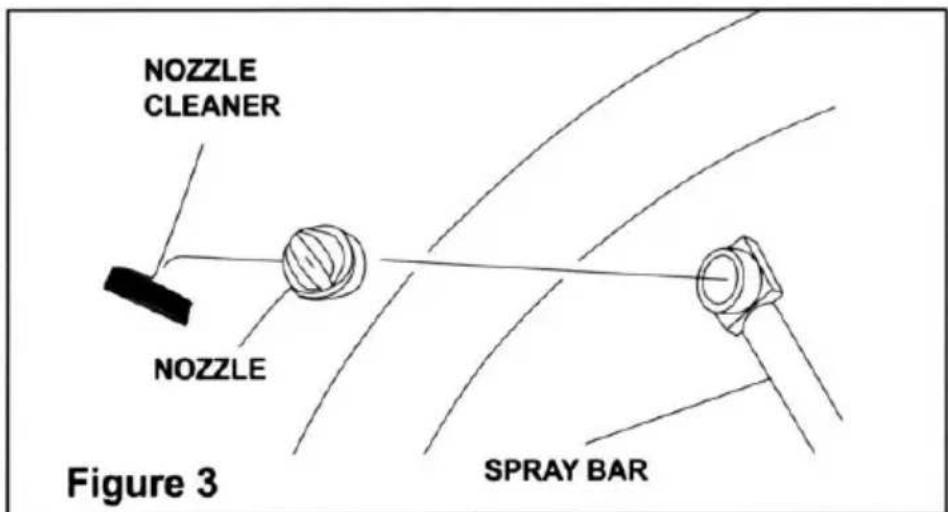

PULIZIA DEGLI UGELLI

Vedere Figura 3.

Una pressione eccessiva della pompa (una sensazione pulsante avverti quando si preme il grilletto) O una potenza di pulizia inadeguata poss essere il risultato di un ugello intasato o sporco

1. Spegnere l'idropulitrice e chiudere l'alimentazione idrica. Premere il grilletto per rilasciare la pressione dell'acqua e scollegare il pulitore di superficie dal tubo ad alta pressione.

2. Utilizzando una chiave inglese, rimuovere l'ugello dalla barra di spruzzatura. Utilizzare un detergente per ugelli (in dotazione) per pulire ugelli.

3. Utilizzando un tubo da giardino, eliminare i detriti dall'ugello median lavaggio inverso (facendo scorrere l'acqua attraverso l'ugello all'indietro, ovvero dall'esterno verso l'interno).

4. Ricollegare l'ugello alla barra di spruzzatura e serrarlo saldamente

NOZZLE CLEANER NOZZLE Figure 3 SPRAY BAR

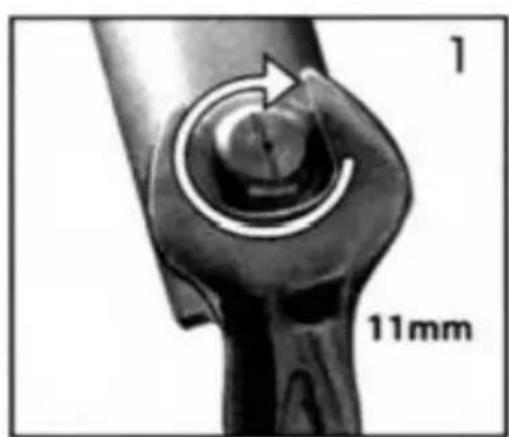

SOSTITUZIONE DELL'UGELLO

1. Rimuovere l'ugello dalla barra di spruzzatura con una chiave appropriata.
2. Sciacquare i fori di montaggio con acqua dolce per pulire le impu
3. Coprire la filettatura dei nuovi ugelli con il nastro in teflon in dota
4. Allineare l'apertura dell'ugello, reinstallare gli ugelli sulla barra di spruzzatura. Serrare saldamente.

Nota: Se l'ugello è difficile da rimuovere, riscaldarlo con un soffiatore prima di rimuoverlo.

NO.	Nome	Quantità	NO.	Nome	Quantità
1	Alloggiamento dell'albero	1	9	Anello elastico per albero D15	1
2	O-ring 40,94*2,62	1	10	Collare distanziatore	1
3	Molla di compressione	1	11	Cuscinetto a sfere gola profonda S6302RS	2
4	O-ring 5,28*1,78	2	12	Rondella	1
5	Mozzo di trasmissione flangiato	1	13	Lancia	1
6	Tappo terminale dell'albero	1	14	Rondella	1
7	O-ring14,2*2,4	1	15	Anello elastico perforo	1
8	Boccola	1

RISOLUZIONE DEI PROBLEMI
PROBLEMA	PROBABILE CAUSA	CORRETTIVO AZIONE
Parti mancanti	Danneggiato pacchetto	Contatta il nostro Servizio Clienti per ricevere assistenza .
Inadeguato pulizia energia	Non abbastanza PSI da idropulitrice	Assicurarsi che l'unità produ un minimo idropulitrice 2.00 PSI .
	Ugello ostruito o usurat	Pulire o sostituire gli ugell
La barra di spruzzatura non ruota	Difettoso, anello elastico dislocato	Non usare! Contatta il nostro Servizio Clienti per ricevere assistenza .
	Instabile connessione , la barra di spruzzatura caduta
	Malfunzionamento della guarnizione, acqua tiro ogirevole
Eccessivo vibrazione di detergente per superfici	Ugello intasato	Pulire o sostituire gli ugell
Modello di pulizia	Ugello intasato	Pulire o sostituire gli ugell
striato	Pulizia troppo veloce	Lento giù ritmo .
