QD-XDP14 - Myjka ciśnieniowa Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	QD-XDP14
Typ produktu	Obrotowy czyśnik powierzchni do myjki ciśnieniowej
Maksymalne ciśnienie	4000 PSI / 276 bar
Minimalne ciśnienie	1500 PSI / 104 bar
Maksymalny przepływ	6 gal/min (22,7 L/min)
Zasilanie	Woda pod ciśnieniem z myjki ciśnieniowej
Zalecane zastosowanie	Czyszczenie powierzchni zewnętrznych: beton, asfalt, brukowane alejki, tarasy basenowe
Zawartość opakowania	Czyśnik powierzchni, dolna i górna poręcz, wąż wysokociśnieniowy, pistolet ciśnieniowy, śruby, nakrętki, klucze imbusowe, taśma teflonowa, O-ringi, zapasowe dysze, igła do czyszczenia, zestawy szybkozłączy (M22-14 i M22-15)
Materiał	Stal, wzmocnione tworzywo sztuczne, gumowe O-ringi
Główne funkcje	Obrót dysz dla równomiernego czyszczenia, ergonomiczna rączka, szybkie złącze
Bezpieczeństwo	Obowiązkowe noszenie okularów ochronnych (norma ANSI Z87.1), antypoślizgowych butów, rękawic, maski przeciwpyłowej. Nie przekraczać ciśnienia nominalnego. Zachować bezpieczną odległość od innych osób.
Konserwacja i czyszczenie	Czyścić dysze dołączoną igłą po każdym użyciu. Sprawdzać części zamienne. Opróżnić i przechowywać w suchym miejscu.
Części zamienne i naprawialność	Zapasowe dysze, O-ringi, zestawy adapterów dostępne. Możliwa naprawa przy użyciu oryginalnych części Vevor.
Zalecane ciśnienie robocze	Minimum 2000 PSI z myjki ciśnieniowej dla optymalnej pracy
Waga (szacowana)	Około 7,5 kg
Wymiary (Dł. x Szer. x Wys.)	Około 50 x 40 x 30 cm

Często zadawane pytania - QD-XDP14 Vevor

Jak zmontować czyśnik powierzchni QD-XDP14?

Włóż pistolet wysokociśnieniowy do górnej rury poręczy, przymocuj nakrętkami i śrubami. Wyrównaj otwory dolnej rączki z pokrywą, włóż długie sworznie i przymocuj klipsami. Przymocuj górną rączkę za pomocą krótkiego sworznia. Podłącz wąż do spustu i obrotowego złącza.

Jakie minimalne ciśnienie jest potrzebne do używania tego czyśnika powierzchni?

Czyśnik wymaga myjki ciśnieniowej o ciśnieniu co najmniej 2000 PSI (138 bar) do optymalnej pracy. Obsługuje do 4000 PSI.

Jak podłączyć czyśnik powierzchni do myjki ciśnieniowej?

Podłącz wąż tłoczny wysokociśnieniowy swojej myjki do pistoletu czyśnika powierzchni. Użyj dostarczonych szybkozłączy (M22-14 lub M22-15). Upewnij się, że wszystkie połączenia są zabezpieczone.

Dlaczego czyśnik powierzchni nadmiernie wibruje?

Nadmierne wibracje są często spowodowane zablokowaną dyszą. Wyczyść lub wymień dysze. Sprawdź również, czy rama natryskowa obraca się swobodnie. Jeśli problem nie ustąpi, skontaktuj się z obsługą klienta.

Jak wyczyścić zablokowane dysze?

Wyłącz myjkę ciśnieniową i zakręć wodę. Naciśnij spust, aby zmniejszyć ciśnienie. Wyjmij dyszę kluczem, użyj dołączonej igły do czyszczenia do udrożnienia, a następnie przepłucz w przeciwnym kierunku wężem ogrodowym. Zamontuj, mocno dokręcając.

Czy mogę używać tego czyśnika powierzchni na powierzchniach drewnianych?

Nie zaleca się używania go na miękkich powierzchniach, takich jak drewno, ponieważ ciśnienie może je uszkodzić. Używaj go tylko na twardych, płaskich powierzchniach: beton, asfalt, kostka brukowa itp.

Dlaczego natrysk jest pasmowy lub nieregularny?

Zwykle wskazuje to na zatkaną dyszę lub zbyt szybkie czyszczenie. Wyczyść dysze i zwolnij tempo chodzenia. Jeśli wzór się utrzymuje, sprawdź, czy rama natryskowa nie jest uszkodzona.

Jaki sprzęt ochronny powinienem nosić?

Zawsze noś okulary ochronne zgodne z ANSI Z87.1, antypoślizgowe buty, rękawice i maskę przeciwpyłową. Trzymaj osoby i dzieci z dala od obszaru pracy.

Jak prawidłowo przechowywać czyśnik powierzchni po użyciu?

Wyłącz myjkę ciśnieniową, zakręć dopływ wody, zmniejsz ciśnienie naciskając spust. Odłącz węże, opróżnij je, wytrzyj urządzenie i przechowuj w suchym, bezpiecznym miejscu, niedostępnym dla dzieci.

Czyśnik powierzchni nie obraca się, co robić?

Sprawdź, czy rama natryskowa nie jest zablokowana. Jeśli pierścień elastyczny jest przemieszczony, nie używaj urządzenia i skontaktuj się z obsługą klienta. Upewnij się, że ciśnienie myjki ciśnieniowej jest wystarczające (min. 2000 PSI).

INSTRUKCJA OBSŁUGI QD-XDP14 Vevor

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.

WSTĘP

Gratulujemy zakupu nowej obrotowej myjki powierzchniowej! Możesz być pewien, że ta myjka została zaprojektowana i skonstruowana z myślą o jakości i wydajności. Każdy element został rygorystycznie przetestowany, aby zapewnić wysoki poziom akceptacji.

Ta myjka powierzchniowa jest przeznaczona do czyszczenia pod wysokim

ciśnieniem różnych powierzchni zewnętrznych, takich jak beton, asfalt, chodniki z kostki brukowej, pokłady basenowe itp. Podłącz obrotową myjkę powierzchniową do myjki ciśnieniowej, naciśnij spust i idź za nią, aby szybko i skutecznie wyczyścić!

SPECYFIKACJE

Maksymalne ciśnienie (PSI/BAR)	4000 / 276
Min . ciśnienie (PSI/BAR)	15 00 / 1 04
Maks . Przepływ Szybkość (gal/mi	6

WAŻNE INFORMACJE DOTYCZĄCE

BEZPIECZEŃSTWA

OSTRZEŻENIE

Przeczytaj i zrozum wszystkie instrukcje. Nieprzestrzeganie wszystkich instrukcji może spowodować poważne obrażenia lub uszkodzenia mienia.

- Ostrzeżenia, uwagi i instrukcje zawarte w niniejszej instrukcji nie mogą objąć wszystkich możliwych warunków ani sytuacji. Podczas korzystania z tego narzędzia należy zachować zdrowy rozsądek i ostrożność.

Zawsze zwracaj uwagę na otoczenie i upewnij się, że narzędzie jest używane prawidłowo,

bezpiecznie i odpowiedzialnie.

• Nie należy pozwalać na obsługę lub montaż produktu przed zapoznaniem się z niniejszą instrukcją i dokładnym zrozumieniem jego działania.
• Nie modyfikuj tego produktu w żaden sposób. Nieautoryzowane modyfikacje mogą negatywnie wpłynąć na jego działanie i/lub bezpieczeństwo, a także skrócić jego żywotność. Istnieją specjalne zastosowania, do których produkt został zaprojektowany.
• Używaj odpowiedniego narzędzia do danej pracy. NIE próbuj zmuszać małego sprzętu do wykonywania pracy większego sprzętu przemysłowego.

Istnieją pewne zastosowania, do których ten sprzęt został zaprojektowany.

Urządzenie wykona zadanie lepiej i bezpieczniej,

spełniając swoje zadanie z wydajnością, do której zostało przeznaczone.

NIE używaj tego urządzenia do celów, do których nie jest przeznaczone.

BEZPIECZEŃSTWO MIEJSCA PRACY

- Przed każdym użyciem sprawdź miejsce pracy. Utrzymuj miejsce pracy w czystości, suchości, bez bałaganu i dobrze oświetlone. Zagracone, mokre lub ciemne miejsca pracy mogą prowadzić do obrażeń. Używanie produktu w ograniczonych przestrzeniach roboczych może narazić Cię na niebezpieczeństwo zetknięcia się z innymi narzędziami tnącymi i obracającymi się częściami.

- Nie używaj produktu w miejscach, w których istnieje ryzyko pożaru lub wybuchu, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Produkt może wytwarzać iskry, które mogą zapalić łatwopalne ciecze, gazy lub pyły.

- Nie dopuszczaj do kontaktu produktu ze źródłem prądu. Narzędzie jest izolowane, a kontakt z nimi spowoduje porażenie prądem.

- Podczas obsługi narzędzia należy trzymać dzieci i osoby postronne z dala od miejsca pracy. Nie pozwalaj dzieciom dotykać produktu.

- Należy zachować ostrożność w przypadku wszystkich linii energetycznych, obwodów elektrycznych, rur wodociągowych i innych zagrożeń mechanicznych w miejscu pracy. Niektóre z tych zagrożeń mogą być niewidoczne i w przypadku kontaktu mogą spowodować obrażenia ciała i/lub szkody materialne.

BEZPIECZEŃSTWO OSOBISTE

- Zachowaj czujność, obserwuj swoje działania i kieruj się zdrowym rozsądkiem podczas obsługi narzędzia. Nie używaj narzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi narzędzia może spowodować poważne obrażenia ciała.

- Ubierz się odpowiednio. Nie noś luźnych ubrań, zwisających przedmiotów ani biżuterii. Trzymaj włosy, ubrania i rękawice z dala od ruchomych części. Luźne ubrania, biżuteria lub długie włosy n

uwięzione w ruchomych częściach. Otwory wentylacyjne w narzędziu często zakrywają ruchome części i należy ich unikać.

- W razie konieczności należy stosować odpowiedni sprzęt ochrony osobistej. Stosuj okulary ochronne zgodne z normą ANSI Z87.1 (nie okulary ochronne) z osłonami bocznymi lub, w razie potrzeby, osłonę twarzy. W warunkach pracy w zapylonym środowisku należy nosić maskę przeciwpyłową. Należy również nosić antypoślizgowe obuwie ochronne, kask, rękawice i odzież ochronną. W stosownych przypadkach stosuj systemy gromadzenia pyłu i ochronę słuchu. Dotyczy to wszystkich osób i obszaru roboczego.

• Nie wychylaj się za bardzo. Zawsze utrzymuj równowagę i stabilność.
• Nie używaj narzędzia będąc zmęczonym lub pod wpływem narkotyków, alkoholu lub leków.
• Przed podłączeniem narzędzia do źródła powietrza, zasilania lub włączeniem należy wyjąć klucze lub nasadki. Klucz lewy lub nasadowy przymocowany do obracającej się części narzędzia może spowodować obrażenia ciała.
• Jeśli to możliwe, zabezpiecz obrabiany przedmiot zaciskami lub imadłem zamiast dłoni. Ten środek ostrożności pozwala na prawidłową obsługę narzędzia obiema rękami.

BEZPIECZNE UŻYCIE I KONSERWACJA

• Nie zmuszaj narzędzia. Narzędzia działają lepiej i bezpieczniej, gdy są używane zgodnie z przeznaczeniem. Zaplanuj swoją pracę i używaj odpowiedniego narzędzia.
• Przed każdym użyciem i podłączeniem odkurzacza do prądu należy sprawdzić, czy nie występują uszkodzenia części. Dokładnie sprawdź, czy urządzenie będzie działać prawidłowo i wykonywać swoje zadania zgodnie z przeznaczeniem. Uszkodzone lub zużyte części należy natychmiast wymienić. Nigdy nie używaj odkurzacza z uszkodzoną częścią.
• Przechowuj odkurzacz, gdy nie jest używany. Przechowuj go w suchym i bezpiecznym miejscu, poza zasięgiem dzieci. Przed przechowywaniem i ponownym użyciem sprawdź, czy odkurzacz jest w dobrym stanie technicznym.
• Należy używać wyłącznie części zamiennych zalecanych przez dystrybutora.

Części, które mogą być używane z jednym środkiem czyszczącym, mogą stwarzać ryzyko obrażeń, jeśli są używane z innym środkiem czyszczącym.

- Nigdy nie używaj części o niższym ciśnieniu roboczym niż środek czyszczący.

- Nie pozostawiaj urządzenia czyszczącego bez nadzoru, gdy znajduje się ono pod ciśnieniem.

- Nie należy obracać urządzenia czyszczącego, gdy jest ono podłączone do myjki ciśnieniowej i znajduje się pod ciśnieniem, aby uniknąć strumienia wody pod wysokim ciśnieniem, który mógłby spowodować obrażenia ciała.

SPECYFICZNE DZIAŁANIE OSTRZEŻENIA

• NIE przekraczać znamionowego ciśnienia PSI.
• Podczas obsługi maszyny trzymaj części ciała z dala od głowic dysz łańcucha.
• NIE podnoś urządzenia z powierzchni ani nie kieruj głowic dysz w ludzi podczas pracy.
• Należy nosić odpowiedni sprzęt ochronny, w tym okulary ochronne zgodne z normą ANSI Z87.1.
• Stosować wyłącznie na twardych, równych powierzchniach.
• Nie wolno wprowadzać żadnych zmian do tego produktu.
• Należy stosować wyłącznie elementy mocujące i/lub adaptery dostarczone przez producenta.
• Nie stosować w obecności dzieci.

Lista części
Kod	Nazwa	Zdjęcie	ILOŚĆ

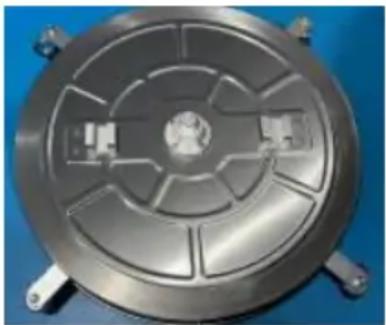

1	Myjka ciśnieniowa do czyszczenia powierzchni		1
2	Dolna poręcz		1
3	Górna poręcz		1
4	Szpilka ( długa )		2
5	Szpilka ( krótka )		1
6	R-pin		3
7	Rura wysokociśnieniowa		1
8	Pistolet ciśnieniowy		1
9	Śruba		2+2
10	Nakrętka		2+2
11	Klucz imbusowy		1
12	Taśma teflonowa		1
13	O-ringi (duże )		2
14	O-ringi ( male )		2
15	Dysze zamienne		2
16	Igła przelotowa		1
17	Klucz 19		1
18	Klucz 24		1
19	Zestaw szybkiego adaptera ( M22-14 )		1
20	Zestaw szybkiego adaptera ( M22-15 )		1
Wskazówka: „+” oznacza dodatkowe części zamienne.

PRZYGOTOWANIE I EKSPLOATACJA

Montaż pistoletu wysokociśnieniowego

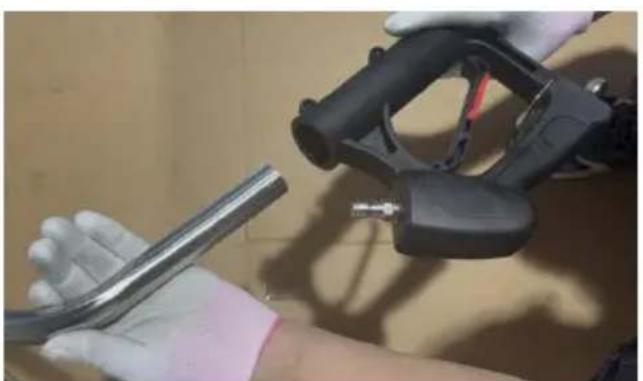

Krok 1: Włóż pistolet wysokociśnieniowy do górnej rurki poręczy.

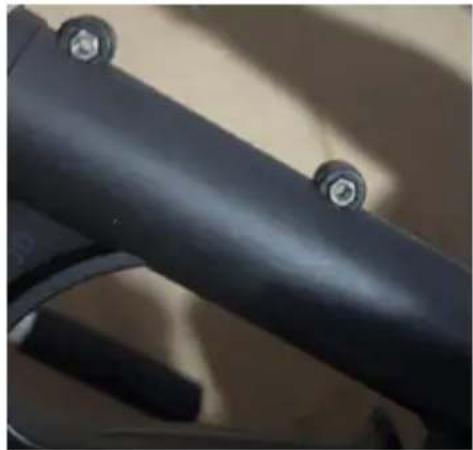

Krok 2: Załóż nakrętki i śruby, a następnie dokręć.

MONTAŻ JEDNOSTKI (zobacz Rysunek 1.)

1. Dopasuj otwory w dolnej części uchwytu do otworów w pokrywie. Przełóż długie kołki przez otwory w uchwycie i pokrywie i zamocuj je w klipsach.
2. Zamontuj górny uchwyt, wyrównując otwór górnego i dolnego uchwytu. Włóż krótki kołek przez wyrównany otwór i zamocuj do klipu.
3. Podłącz wąż do uchwytu spustowego i do złącza obrotowego znajdującego się w podstawie urządzenia. Wskazówka: W zestawie znajduje się zestaw szybkozłączek 1/4" dla szybszego podłączenia.

1. Znajdź wąż wylotowy wysokiego ciśnienia w myjce ciśnieniowej i

upewnij się, że jest on solidnie podłączony do wylotu wody w myjce ciśnieniowej.

Szybko podłącz drugi koniec węża wysokociśnieniowego do pistoletu na obrotowej myjce powierzchniowej.

1. Podłącz wąż doprowadzający wodę – jeden koniec do myjki ciśnieniowej, a drugi do źródła wody pod ciśnieniem.

PRZYGOTOWANIE I EKSPLOATACJA

PRZYGOTOWANIE POWIERZCHNI

1. Usuń wszelkie luźne zanieczyszczenia z obszaru, który chcesz wyczyścić.
2. Nigdy nie próbuj czyścić powierzchni przedmiotami wystającymi z czyszczonej powierzchni. Uderzenie w jakąkolwiek podniesioną przeszkodę podczas pracy spowoduje uszkodzenie maszyny. Jeśli dojdzie do kontaktu i wystąpią drgania podczas pracy maszyny, PRZERWIJ czyszczenie i sprawdź belkę natryskową.

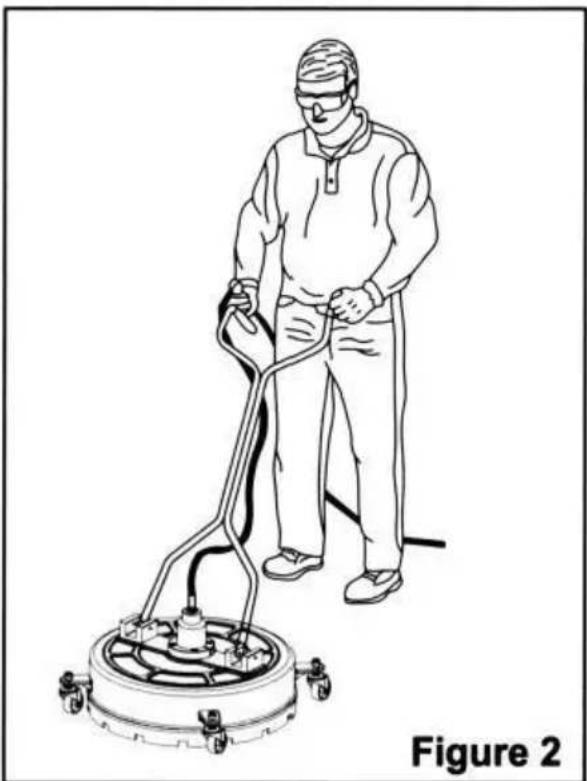

URUCHOMIENIE

1. Zablokuj pistolet spustowy na powierzchni obrotowej. Ustaw dźwignię w pozycji „WYŁ.” na rękojeści pistoletu pod kątem 90°, aby przylegała (w kierunku uchwytu).
2. Sprawdź, czy wszystkie połączenia są bezpieczne.
3. Odblokuj spust pistoletu i naciśnij spust podczas uruchamiania myjki ciśnieniowej.
4. Z dyszy zacznie płynąć woda lub środek do czyszczenia powierzchni. Upewnij się, że dysze nie są zatkane, a strumień rozpylonej cieczy jest nieregularny.

Włącz myjkę ciśnieniową i dopływ wody. Jeśli wystąpią jakiekolwiek problemy, przed przystąpieniem do dalszych czynności należy wyłączyć urządzenie i wymienić dysze.

1. Idź powoli za urządzeniem, czyszcząc je w trakcie. Jeśli pojawią się smugi, zwolnij tempo. Nie pozwól, aby maszyna pozostała nieruchomo na miękkich powierzchniach, np. drewnie.

1. Wyłącz myjkę ciśnieniową.
2. Wyłącz dopływ wody.
3. Naciśnij spust pistoletu, aby uwolnić ciśnienie wody.
4. Odłącz i opróżnij wąż doprowadzający wodę, a następnie wytrzyj urządzenie. Przechowuj urządzenie w suchym miejscu.

PO KAŻDYM UŻYCIU

Po każdym użyciu należy wykonać następujące kontrole w celu wyczyszczenia urządzenia czyszczącego i przygotowania go do następnego użycia.

• Wyczyść pod obudową i kółkami wszelkie zabrudzenia i ciała obce. W razie konieczności należy umyć powierzchnię za pomocą szmatki lub gąbki, a następnie spłukać ją bieżącą wodą.
• Sprawdź, czy nie ma luźnych części i czy nie ma uszkodzeń.

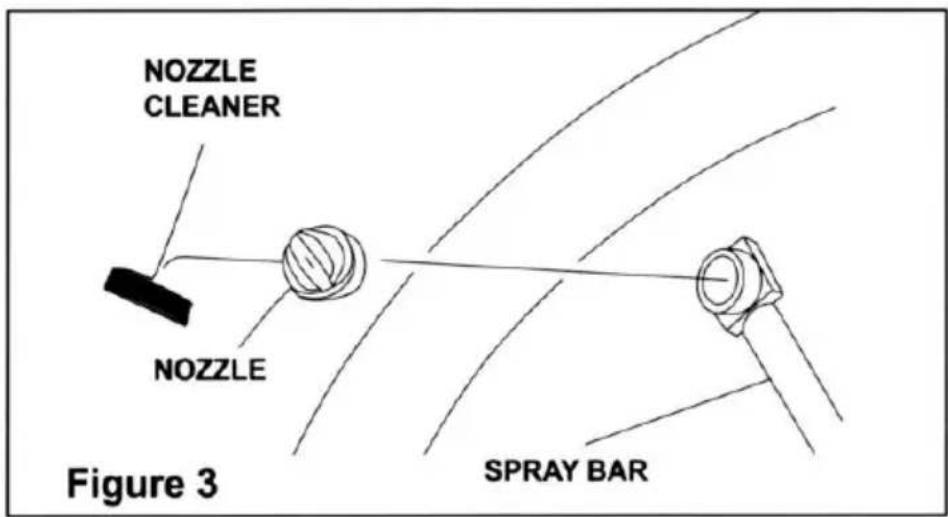

CZYSZCZENIE DYSZY

Patrz rysunek 3.

Nadmierne ciśnienie pompy (pulsujące uczucie odczuwalne podczas

naciskania spustu) LUB niewystarczająca moc czyszczenia może być wynikiem zatkanej lub zabrudzonej dyszy.

1. Wyłącz myjkę ciśnieniową i zamknij dopływ wody. Naciśnij spust, aby uwolnić ciśnienie wody i odłącz urządzenie do czyszczenia powierzchni od węża wysokociśnieniowego.
2. Za pomocą klucza odłącz dyszę od belki natryskowej. Wyczyść dyszę za pomocą dołączonego środka do czyszczenia dysz.
3. Za pomocą węża ogrodowego wypłucz zanieczyszczenia z dyszy, przepłukując ją wstecz (przepuszczając wodę przez dyszę wstecz, od zewnątrz do wewnątrz).
4. Ponownie podłącz dyszę do listwy natryskowej i mocno ją dokręć.

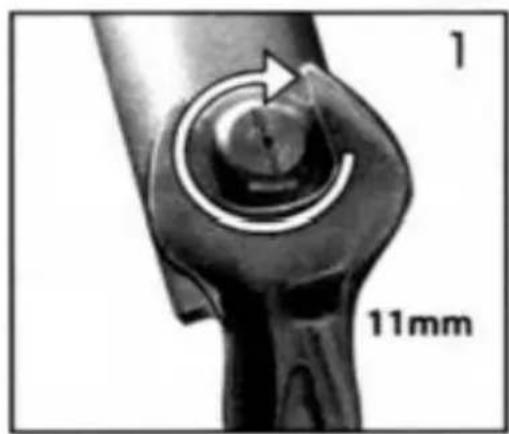

WYMIANA DYSZY

1. Zdejmij dyszę z listwy natryskowej za pomocą odpowiedniego klucza.
2. Przepłucz otwory montażowe czystą wodą, aby usunąć zanieczyszczenia.
3. Przykryj gwint nowej dyszy załączoną taśmą teflonową.
4. Wyrównaj otwór dyszy, zamontuj dyszę ponownie na belce natryskowej i dokręć mocno.

Notatka: Jeśli dyszę trudno zdjąć, przed jej zdjęciem należy ją podgrzać powietrzem.

NIE.	Nazwa	Ilość	NIE.	Nazwa	Ilość
1	Obudowa wału	1	9	Pierścień osadczy wał D15	1
2	Pierścień uszczelniający 40,94*2,62	1	10	Kołnierz dystansowy	1
3	Sprężyna ściskająca	1	11	Łożysko kulkowe głęboko rowkowe S6302RS	2
4	Pierścień uszczelniający 5,28*1,78	2	12	Pralka	1
5	Piasta napędowa z kołnierzem	1	13	Wał	1
6	Zaślepka wału	1	14	Pralka	1
7	Pierścień uszczelniający 14,2*2,4	1	15	Pierścień osadczy do otworu	1
8	Tuleja	1

ROZWIAZYWANIE PROBLEMÓW
PROBLEM	PRAWDOPODOBNY PRZYCZYNA	POPRAWCZY DZIAŁANIE
Brakujące części	Uszkodzony pakiet	Aby uzyskać pomoc,skontaktuj się z naszymBiurem Obsługi Klienta .
Niewystarczający czyszczenie moc	Nie wystarczająco dużo PSI zmyjka ciśnieniowaZatkana lub zużyta dysz	Upewnij się, że jednostkaprodukuje minimum myjkaciśnieniowa 2000 PSI .Wyczyść lub wymień dysze
Belka natryskowa nie obraca się	Wadliwy, pierścień osadczy wypadł	Nie używać!Aby uzyskać pomoc, skontaktuj się z naszym Biurem Obsługi Klienta .
	Nietrwały połączenie , odpadła belka natryskowa
	Wadliwe uszczelnienie, woda strzelanie z obrotni
Nadmierny wibracja środka do czyszczenia powierzchni	Dysza zatkany	Wyczyść lub wymień dysze
Smugi w czyszczeniu	Dysza zatkany	Wyczyść lub wymień dysze
	Czyszczenie zbyt szybkie	Powolny w dół tempo .
