QD-XDP14 - Högtryckstvätt Vevor - Gratis bruksanvisning och manual

Varumärke	Vevor
Modell	QD-XDP14
Produkttyp	Roterande ytrengörare för högtryckstvätt
Maximalt tryck	4000 PSI / 276 bar
Minsta tryck	1500 PSI / 104 bar
Maximalt flöde	6 gal/min (22,7 L/min)
Matning	Tryckvatten via en högtryckstvätt
Rekommenderad användning	Rengöring av ytor: betong, asfalt, stenlagda gångar, poolterrasser
Förpackningens innehåll	Ytrengörare, nedre och övre ledstång, högtrycksslang, tryckpistol, skruvar, muttrar, sexkantsnycklar, teflontejp, O-ringar, reservmunstycken, genomföringsnål, snabba adapterkit (M22-14 och M22-15)
Material	Stål, förstärkt plast, gummi-O-ringar
Huvudfunktioner	Munstycksrotation för jämn rengöring, ergonomiskt handtag, snabbkoppling
Säkerhet	Obligatorisk användning av skyddsglasögon (ANSI Z87.1), halkfria skor, handskar, dammask. Överskrid inte nominellt tryck. Håll personer på avstånd.
Underhåll och rengöring	Rengör munstyckena med den medföljande nålen efter varje användning. Kontrollera reservdelar. Töm och förvara torrt.
Reservdelar och reparerbarhet	Reservmunstycken, O-ringar, adapterkit finns tillgängliga. Reparation möjlig med Vevors originaldelar.
Rekommenderat arbetstryck	Minst 2000 PSI från högtryckstvätten för optimal funktion
Vikt (uppskattad)	Cirka 7,5 kg
Mått (L x B x H)	Cirka 50 x 40 x 30 cm

Vanliga frågor - QD-XDP14 Vevor

Hur monterar jag ytrengöraren QD-XDP14?

Sätt in högtryckspistolen i den övre ledstångens rör, fäst med muttrar och skruvar. Rikta in hålen på det nedre handtaget med locket, sätt i de långa stiften och fäst med klämmorna. Fäst det övre handtaget med det korta stiftet. Anslut slangen till avtryckaren och den svängbara kopplingen.

Vilket minimitryck krävs för att använda denna ytrengörare?

Ytrengöraren kräver en högtryckstvätt på minst 2000 PSI (138 bar) för optimal funktion. Den klarar upp till 4000 PSI.

Hur ansluter jag ytrengöraren till högtryckstvätten?

Anslut högtrycksutloppsslangen från din tvätt till ytrengörarens pistol. Använd de medföljande snabbadaptrarna (M22-14 eller M22-15). Se till att alla anslutningar är säkra.

Varför vibrerar ytrengöraren för mycket?

Överdriven vibration beror ofta på ett täppt munstycke. Rengör eller byt ut munstyckena. Kontrollera även att sprutbommen roterar fritt. Om problemet kvarstår, kontakta kundtjänst.

Hur rengör jag täppta munstycken?

Stäng av högtryckstvätten och stäng av vattnet. Tryck på avtryckaren för att släppa ut trycket. Ta bort munstycket med en nyckel, använd den medföljande genomföringsnålen för att rensa, skölj sedan motströms med en trädgårdsslang. Montera tillbaka och dra åt ordentligt.

Kan jag använda denna ytrengörare på träytor?

Det rekommenderas inte att använda den på mjuka ytor som trä eftersom trycket kan skada dem. Använd den endast på hårda, plana ytor: betong, asfalt, stenläggning etc.

Varför är sprutbilden randig eller ojämn?

Det tyder vanligtvis på ett täppt munstycke eller för snabb rengöring. Rengör munstyckena och sakta ner gångtakten. Om mönstret kvarstår, kontrollera att sprutbommen inte är skadad.

Vilken skyddsutrustning ska jag bära?

Bär alltid godkända skyddsglasögon enligt ANSI Z87.1, halkfria skor, handskar och dammask. Håll personer och barn på avstånd från arbetsområdet.

Hur förvarar jag ytrengöraren på rätt sätt efter användning?

Stäng av högtryckstvätten, stäng av vattentillförseln, släpp ut trycket genom att trycka på avtryckaren. Koppla bort slangarna, töm dem, torka av enheten och förvara den på en torr och säker plats, utom räckhåll för barn.

Ytrengöraren roterar inte, vad gör jag?

Kontrollera att sprutbommen inte är blockerad. Om den elastiska ringen har lossnat, använd inte enheten och kontakta kundtjänst. Se till att högtryckstvättens tryck är tillräckligt (minst 2000 PSI).

BRUKSANVISNING QD-XDP14 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera igen om det finns några teknik- eller programuppdateringar för vår produkt.

Varning – För att minska risken för skador måste användaren läsa instruktionsmanualen noggrant.

INTRODUKTION

Grattis till köpet av din nya roterande ytrengörare! Du kan vara säker på att denna rengöringsmaskin är konstruerad och designad med kvalitet och prestanda i åtanke. Varje komponent har noggrant testats för att säkerställa hög acceptansnivå.

Denna ytrengörare är utformad för högtrycksrengöring av olika

utomhusytor som betong, asfalt, gångvägar av stenläggning, pooldäck. Anslut den roterande ytrengöraren till din högtryckstvätt, tryck på avtryckaren och gå bakom för snabb och effektiv rengöring!

VIKTIG SÄKERHETSINFORMATION

Maxtryck ( PSI /BAR)	4000 / 276
Min . tryck (PSI/BAR)	15 00 / 1 04
Max . Flöde Hastighet (gal/min)	6

VARNING

Läs och förstå alla instruktioner. Underlåtenhet att följa alla instruktioner kan leda till allvarliga skador eller egendomsskada.

Läs och förstå alla instruktioner. Underlåtenhet att följa alla instruktioner kan leda till allvarliga skador eller egendomsskada.

• Varningarna, försiktighetsåtgärderna och instruktionerna i den här manualen kan inte täcka alla möjliga förhållanden eller situationer som uppstår. Var försiktig och använd sunt förnuft när du använder detta verktyg. Var alltid medveten om miljön och se till att verktyget används säkert och ansvarsfullt.
• Låt inte personer använda eller montera produkten förrän de har läst denna manual och har utvecklat en grundlig förståelse för hur den fungerar.
• Modifiera inte denna produkt på något sätt. Obehörig modifiering kan försämra funktionen och/eller säkerheten och kan påverka produktens livslängd. Det finns specifika tillämpningar för vilka produkten är designad.

• Använd lämplig skyddsutrustning, inklusive ANSI Z87.1-godkända skyddsglasögon.
• Använd endast på hårda, jämna ytor.
• Inga ändringar får göras på denna produkt.
• Endast tillbehör och/eller adaptrar som tillhandahålls av tillverkaren får användas.
• Ej för användning av eller i närheten av barn.

Dellista
Koda	Namn	Bild	ANTAL

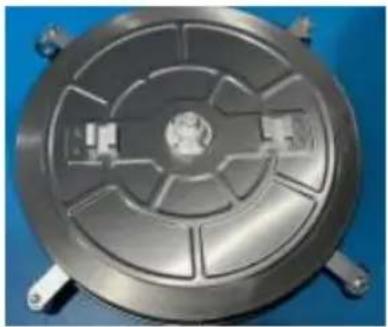

1	Högtryckstvätt Ytrengörare		1
2	Nedre ledstång		1
3	Övre ledstång		1
4	Stift ( lång )		2
5	Stift ( kort )		1
6	R-stift		3
7	Högtrycksrör		1
8	Tryckpistol		1
9	Skruva		2+2
10	Mutter		2+2
11	Sexkantnyckel		1
12	Teflontejp		1
13	O-ringar(stora )		2
14	O-ringar( små )		2
15	Ersättningsmunstycen		2
16	Genomgående hålsnål		1
17	Skiftnyckel 19		1
18	Skiftnyckel 24		1
19	Snabbadaptersats(M22-14)		1
20	Snabbadaptersats(M22-15)		1
Tips: "+" står för extra reservdelar.

FÖRBEREDELSE OCH ANVÄNDNING

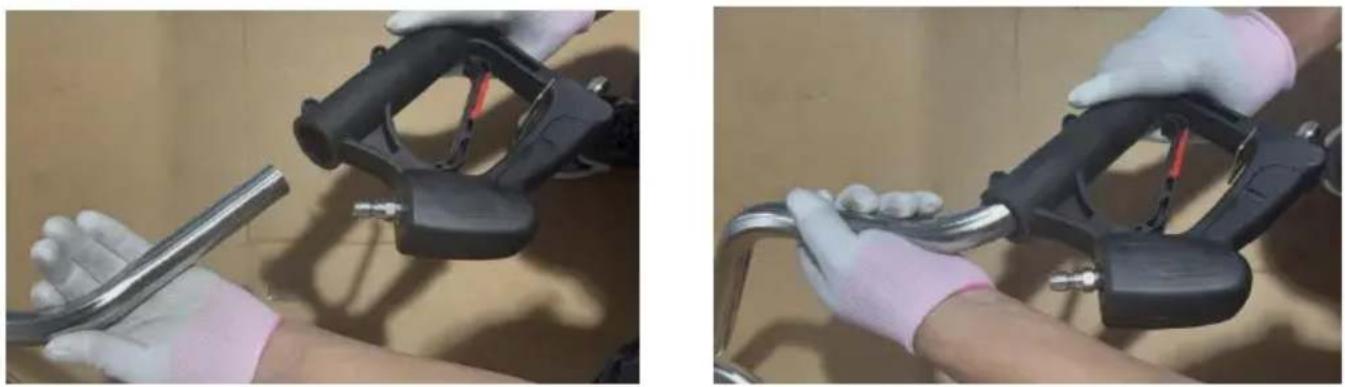

Montering av högtryckspistol

Steg 1: Sätt in högtryckssprutan i det övre räckets rör.

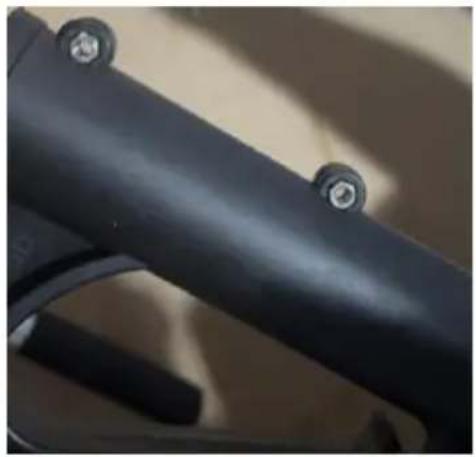

Steg 2: Sätt i muttrar och skruvar och dra åt.

1. Rikta in hålen på handtagets nedre del med hålen på locket. För de långa stiften genom hålen i handtaget och locket och fäst dem i klämmorna.
2. Fäst det övre handtaget genom att rikta in det övre och nedre hålet. Tryck in de korta stiften genom det inriktade hålet och fäst dem i kläppet.
3. Anslut slangen till avtryckarhandtaget och till sviveln som sitter på enhetens bas. Tips: Paketet innehåller en 6 mm snabbkopplingssats för snabbare anslutning.

INSTALLATION

1. Lokalisera högtrycksslangen på din högtryckstvätt och se till att den

ordentligt ansluten till högtryckstvättens vattenutlopp.

Anslut snabbt den andra änden av högtrycksslangen till pistolen på den roterande ytrengöraren.

1. Anslut vattenslangen, ena änden till din högtryckstvätt och den andra änden till en trycksatt vattenförsörjning.

FÖRBEREDELSE OCH ANVÄNDNING

YTFÖRBEREDELSE

1. Avlägsna allt löst skräp från området som ska rengöras.
2. Försök aldrig rengöra ytan med föremål som sticker ut från ytan som ska rengöras. Att träffa ett upphöjt hinder under drift kommer att skada maskinen. Om kontakt uppstår och resulterar i vibrationer när du använder maskinen, STOPP rengöringen och kontrollera sprutstången.

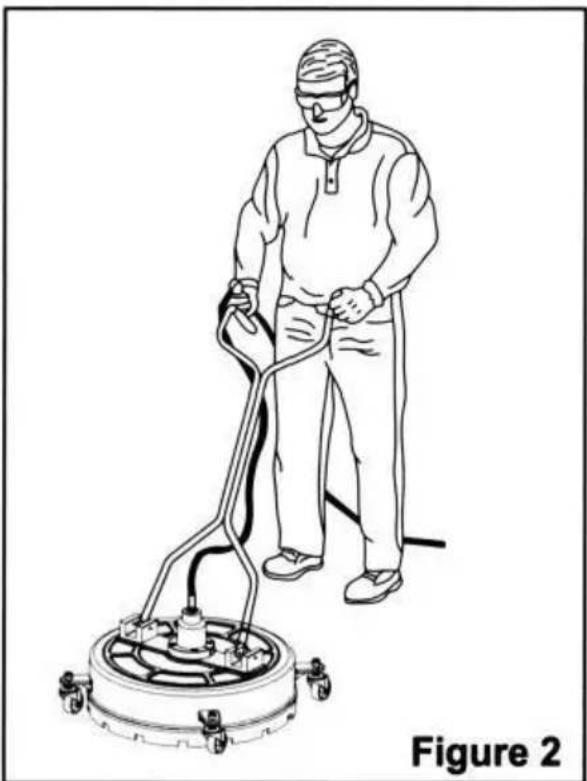

UPPSTART

1. Lås avtryckarpistolen på den roterande ytrengöraren i "AV"-läge (flytta spaken på pistolhandtaget i 90° vinkel så att den vilar mot handtagets grepp).
2. Se till att alla anslutningar är säkra.
3. Lås upp avtryckarpistolen och tryck in avtryckaren när du startar högtryckstvätten.
4. Vatten börjar rinna från munstyckena på ytrengöraren. Se till att munstyckena inte är igensatta och att sprutmönstret inte är oregelbundet. Vrid högtryckstvätten och vattentillförseln av och byt munstycken innan du fortsätter om problem uppstår.
5. Gå långsamt bakom enheten och rengör allt eftersom. Om det uppstår ränder, sakta ner tempot. Låt inte maskinen stå kvar stationärt på mjuka ytor som trä.

1. Stäng av högtryckstvätten.
2. Stäng av vattentillförseln.
3. Tryck på avtryckaren för att avlasta vattentrycket.
4. Koppla ur och töm vattenslangen och torka av enheten. Förvara den i en torr miljö.

EFTER VARJE ANVÄNDNING

Utför följande inspektioner efter varje användning för att rengöra dammsugaren och förbereda den för nästa användning.

- Rengör eventuell smuts eller främmande föremål under höljet och hjulen. Om det behövs, använd en trasa eller svamp för att rengöra ytrengöringsmedlet och skölj den med kranvatten.

- Kontrollera om det finns lösa delar och skador.

MUNSTYCKSRENGÖRING

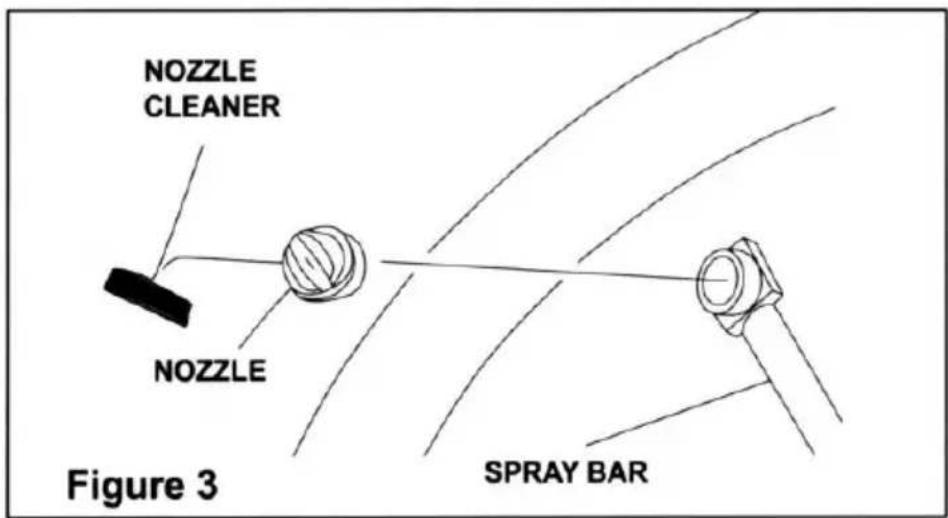

Se Figur 3.

För högt pumptryck (en pulserande känsla när du trycker på avtryckaren) ELLER otillräcklig rengöringskraft kan bero på ett igensatt eller smutsigt

munstycke

1. Stäng av högtryckstvätten och vattentillförseln. Tryck på avtryckaren för att släppa vattentrycket och koppla bort ytrengöringsmedlet från högtrycksslangen.
2. Ta bort munstycket från sprutstången med en skiftnyckel. Använd munstycksrengöraren (medföljer) för att rengöra munstyckena.
3. Spola bort skräp ur munstycket med en trädgårdsslang genom att spola baklänges (låt vattnet rinna bakåt genom munstycket eller från utsidan till insidan).
4. Anslut munstycket till sprutstången igen och dra åt det ordentligt.

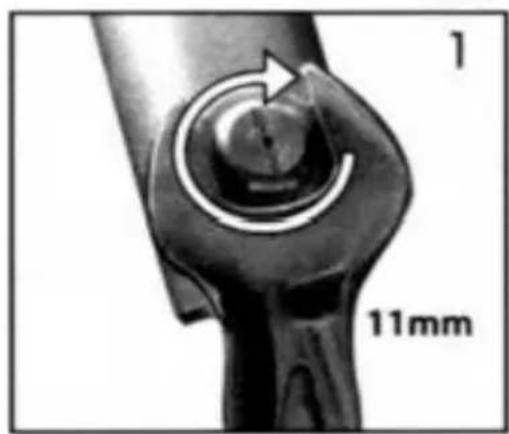

BYTE AV MUNSTYCKE

1. Ta bort munstycket från sprutstången med en lämplig skiftnyckel.
2. Skölj monteringshålen med färskt vatten för att rengöra föroreningar.
3. Täck de nya munstyckenas gängor med den medföljande teflontejpen.
4. Rikta in munstyckets öppning, sätt tillbaka munstyckena på sprutstången. Dra åt ordentligt.

Notera: Om munstycket är svårt att ta bort, värm det med en varmluftspistol innan du tar bort det.

Inga.	Namn	Antal	Inga.	Namn	Antal
1	Axelhus	1	9	Låsring för axel D15	1
2	O-ring40,94*2,62	1	10	Avständskrage	1
3	Tryckfjäder	1	11	SpårkullagerS6302RS	2
4	O-ring5,28*1,78	2	12	Tvättmaskin	1
5	Flänsaddrivnav	1	13	Axel	1
6	Axeländkåpa	1	14	Tvättmaskin	1
7	O-ring14,2*2,4	1	15	Låsring för hål	1
8	Bussning	1

FELSÖKNING
PROBLEM	SANNOLIK ORSAKA	KORRIGERANDE HANDLING
Saknade delar	Skadad paket	Kontakta vår kundtjänst fö hjälp .
Otilräcklig rengöring driva	Inte tillräckligt med PS från högtryckstvätt	Se till att enheten produce minst högtryckstvätt 2 000 PSI .
	Munstycket är igensatt eller slitet	Rengör eller byt ut munstyckena .
Sprutstången roterar inte	Defekt, låsringen har lossnat	Använd inte! Kontakta vår kundtjänst fö hjälp .
	Instabil anslutning ,
	spraymunstycket föll av
	Fel på tätningen, vatten skjuta från vridning
Överdriven vibration av ytrengöringsmedel	Munstycke igensatt	Rengör eller byt ut munstyckena .
Strimmigt rengöringsmönster	Munstycke igensatt	Rengör eller byt ut munstyckena .
	Rengöring för fort	Långsam ner tempo .
