Producttype	CO2-lasergraveermachine
Merk	Vevor
Model	KH7050
Lasertype	CO2-laserbuis glas
Laservermogen	80 W
Totaal vermogen	680 W
Ingangsspanning	120 V AC / 230 V AC (afhankelijk van versie)
Werkruimte	700 x 500 mm
Maximale graveersnelheid	500 mm/s
Maximale snijsnelheid	400 mm/s
Werkbank	In hoogte verstelbaar cellulair platform
Compatibele materialen	Hout, papier, karton, plastic, glas, leer, stof, keramiek, steen, gecoate metalen
Koelsysteem	Geïntegreerde waterkoeling met pomp en reservoir
Afzuigsysteem	Afzuigventilator met slang en slangklem
Bedieningspaneel	LCD-scherm met navigatietoetsen en PULSE-functie
Connectiviteit	USB, Ethernet, USB-stick
Veiligheidsfuncties	Noodstop, vergrendeling deksel, bescherming tegen oververhitting en watertekort
Onderhoud en reiniging	Regelmatige reiniging van spiegels en lenzen, smeren van rails, legen van afvalbak

Veelgestelde vragen - KH7050 Vevor

Welke materialen kan ik met deze machine graveren?

U kunt hout, kurk, papier, karton, de meeste kunststoffen, glas, stof, leer, keramiek, steen en sommige speciaal gecoate metalen graveren. Vermijd materialen met halogenen zoals PVC of Teflon.

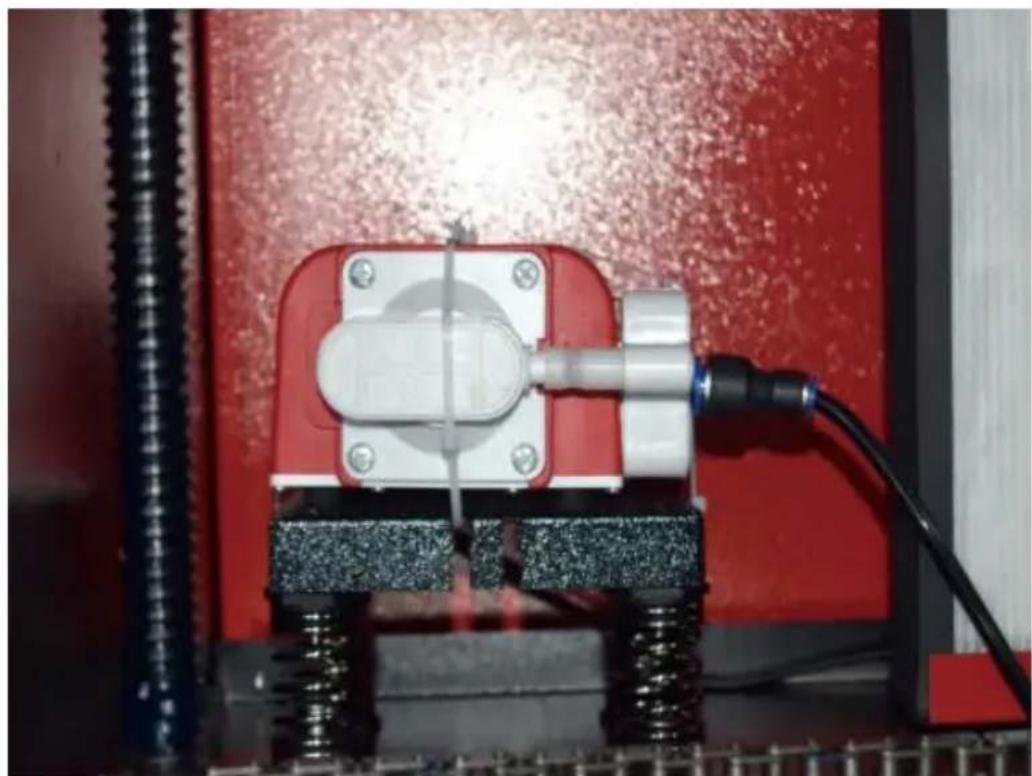

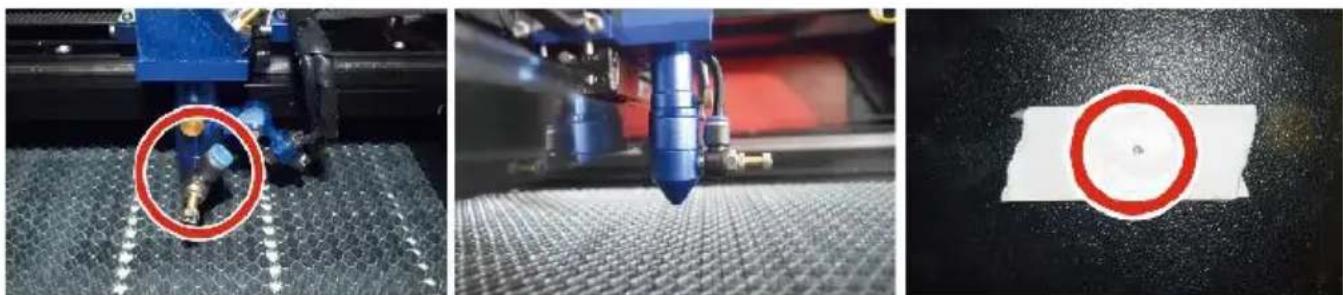

Hoe lijn ik het laserpad uit?

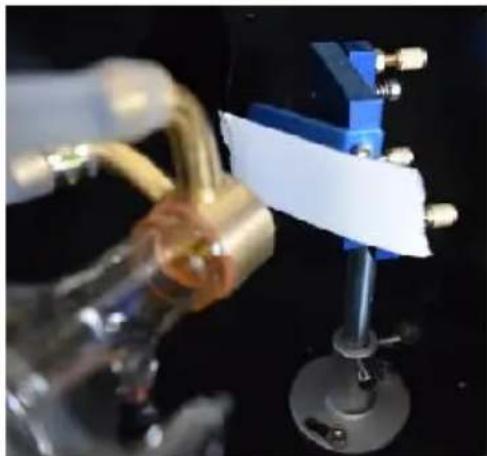

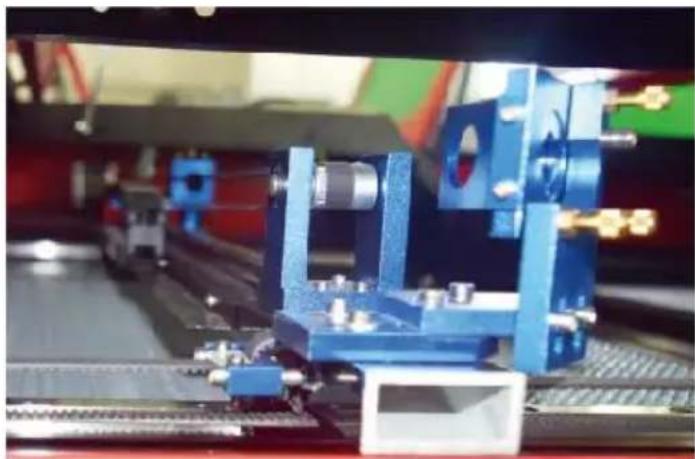

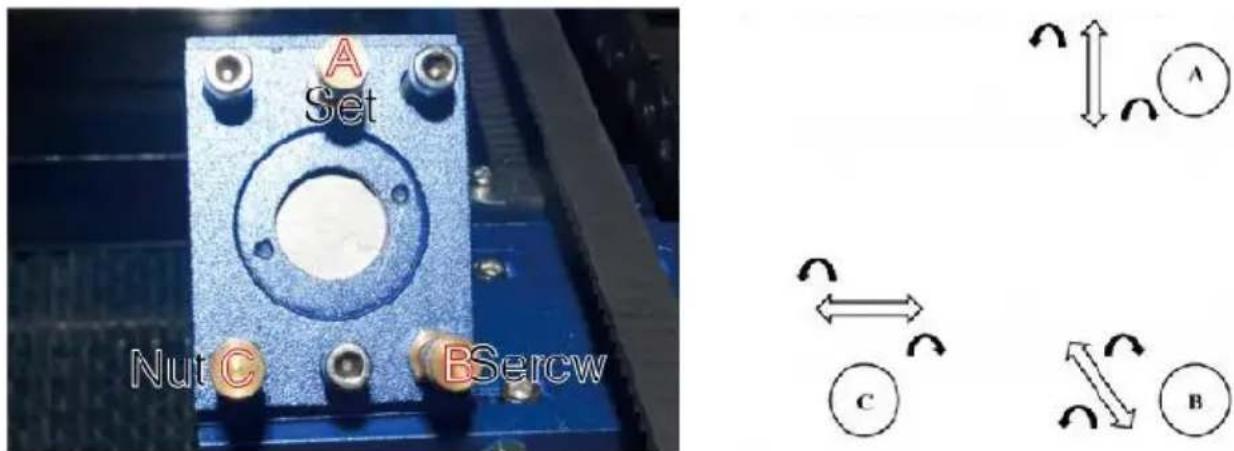

Het uitlijnen gebeurt door plakband op de spiegelhouders te plaatsen en de laser op laag vermogen (maximaal 15%) in te schakelen. Stel de spiegelmoeren bij tot de markering gecentreerd is. Volg de procedure beschreven in de sectie Onderhoud van de handleiding.

Hoe vaak moet ik de focuslens reinigen?

Het wordt aanbevolen om de focuslens en de derde spiegel dagelijks te controleren en te reinigen. Gebruik een lensreinigingsoplossing en speciaal papier om krassen te voorkomen.

Wat te doen als de laser geen licht geeft?

Controleer eerst de aansluiting van de vermogensregelklemmen en de watertoevoer van de koeler. Als het probleem aanhoudt, test dan de stroomvoorziening en neem contact op met de klantenservice. De storing kan afkomstig zijn van de laserbuis of de besturingskaart.

Wat is de noodprocedure bij brand?

Druk onmiddellijk op de noodstopknop om de laser uit te schakelen. Gebruik een geschikte brandblusser. Laat het apparaat nooit onbeheerd achter tijdens gebruik.

Kan ik deze graveermachine 24/7 gebruiken?

Nee. Het wordt afgeraden om de machine langer dan 3,5 uur continu te gebruiken. Neem een pauze van minstens 30 minuten tussen gebruik om oververhitting te voorkomen.

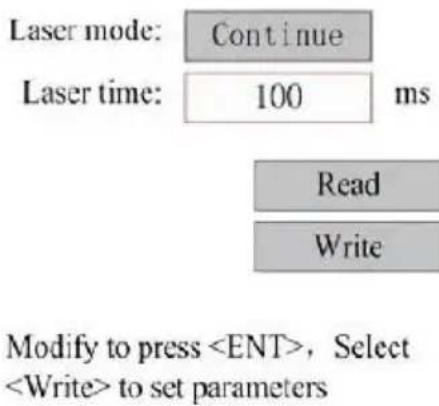

Hoe stel ik het laservermogen en de snelheid in?

Vanaf het bedieningspaneel drukt u op ENT om toegang te krijgen tot de instellingen. Gebruik de toetsen ▲ en ▼ om de snelheid of het vermogen te selecteren. Het aanbevolen maximumvermogen is 70% om de levensduur van de laserbuis te verlengen.

Welk type water moet ik gebruiken voor de koeling?

Gebruik gedestilleerd of gezuiverd water. Leidingwater kan mineralen ophopen en het systeem beschadigen. Houd de watertemperatuur tussen 15 en 21 °C en overschrijd 38 °C niet.

Is de machine beschermd als het deksel open is?

Ja. De laser wordt automatisch uitgeschakeld wanneer het deksel open is. Schakel deze veiligheidsvoorziening nooit uit. Neem bij storing contact op met de klantenservice.

Welke accessoires worden meegeleverd met de KH7050?

De machine wordt geleverd met een stroomsnoer, een aardingskabel, USB- en Ethernet-kabels, een USB-stick met de software, een afvoerslang met klem, een set inbussleutels, een acryl focusgereedschap en de gebruikershandleiding.

GEBRUIKSAANWIJZING KH7050 Vevor

	Waarschuwing: om het risico op letsel te verkleinen, m gebruiker de gebruiksaanwijzing zorgvuldig lezen.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels. werking is onderworpen aan de volgende twee voorwaa (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewe werking kan veroorzaken.
	Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit g voor het product en alle accessoires die met dit symb gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektroniso apparaten.

BELANGRIJKE OPMERKINGEN

De CO2-lasergraveur is geschikt voor zowel persoonlijk als professioneel gebruik. Wanneer gebruikt in overeenstemming met deze instructies, is het een Klasse 1-lasersysteem, maar sommige componenten zijn nog steeds erg gevaarlijk. Schakel nooit vooraf geïnstalleerde veiligheidsapparatuur uit en gebruik de laser altijd veilig en verantwoord.

Voordat de gebruiker het apparaat bedient, moet hij de gebruiksaanwijzing zorgvuldig doorlezen.

Volg de gebruiksaanwijzing en houd u er strikt aan. Deze handleiding is van toepassing op meerdere productmodellen.

- Deze apparatuur maakt gebruik van vier internationale standaardtypes lasers (sterke

Laserstraling kan de volgende gebeurtenissen veroorzaken:

1. omringende brandbare stoffen ontsteken.
2. Tijdens de laserbewerking kunnen door verschillende bewerkte objecten andere

Er kunnen straling en andere giftige stoffen vrijkomen. Schadelijk (

1. Directe laserstraling kan persoonlijk letsel veroorzaken. Daarom moet de apparatuur zijn uitgerust met brandbestrijdingsapparatuur. Het is ten strengste verboden om ontvlambare en explosieve materialen op de werkbank en rond de apparatuur te stapelen. Zorg tegelijkertijd voor goede ventilatie. Niet-professionele operators mogen de apparatuur niet naderen.

●Laserbewerkingsobjecten en emissies moeten voldoen aan de lokale wetgeving en regelgeving.

●Laserbewerking kan grote risico's met zich meebrengen, dus u moet er goed over nadenken

of het object geschikt is voor laserbewerking.

- De interne laserapparatuur heeft een hoge spanning en andere gevaren. Behalve

Voor operators van apparatuur is het ten strengste verboden om de apparatuur te demonteren.

- Wanneer de apparatuur wordt ingeschakeld, moet er iemand aanwezig zijn om toezicht te houden. Ongeoorloofd verlaten is verboden en alle stroom moet worden afgesloten voordat het personeel vertrekt.

- Het is verboden om deuren te openen terwijl de apparatuur in werking is.

- Voordat u met de werkzaamheden begint, moet deze apparatuur en andere apparatuur veilig en effectief worden geaard.

- Plaats geen irrelevante totale reflectie of diffuse reflectie op projecties in de apparatuur om te voorkomen dat de laser op het menselijk lichaam of op brandbare voorwerpen wordt weerkaatst.

- Tijdens de bediening van de apparatuur moet de bediener altijd de werking van de apparatuur observeren. Als er een abnormale situatie optreedt, gelieve onmiddellijk actie te ondernemen.

- De apparatuur moet zich in een droge, vervuilingsvrije en trillingsvrije ruimte bevinden, vrij van sterke elektromagnetische interferentie, met een werktemperatuur van 5-40 graden Celsius en een luchtvochtigheid van 5-95% (niet condenserend).

- De apparatuur moet altijd ver van elektrische apparatuur worden geplaatst die gevoelig is voor elektromagnetische interferentie, anders kan er elektromagnetische interferentie optreden.

- De werkspanning van het apparaat is: Europees AC220V of Noord-Amerikaans AC120V (controleer de werkspanning van het apparaat vóór gebruik).

- De belangrijkste koolstofdioxideglaslaser in de apparatuur is een verbruiksartikel en kwetsbaar item. Wees er voorzichtig mee tijdens gebruik. De koolstofdioxideglaslaser heeft zuiver koud water nodig om te koelen. Let op dat de watertemperatuur niet hoger is dan 30 graden Celsius tijdens gebruik, anders raakt de laser beschadigd. Wanneer de omgevingstemperatuur dreigt te dalen onder de 0 graden Celsius,

vervang het water dan met een antivriesvloeistof om schade aan de koolstofdioxideglaslaser te voorkomen.

- Het is verboden om de apparatuur in te schakelen als de netspanning laag of onstabiel is.

of niet-passend. De fabrikant en verkoper zijn niet verantwoordelijk voor enig verlies veroorzaakt door onjuist gebruik of niet-naleving van de bovenstaande voorschriften.

BASISINFORMATIE

Deze handleiding is een aangewezen gebruikershandleiding voor kastlaserinstallatie, -instelling, veilige bediening en onderhoud. Het behandelt algemene informatie, veiligheidsinstructies, installatiestappen, bedieningsinstructies, onderhoudsprocedures en contactinformatie.

Alle personeelsleden die betrokken zijn bij de installatie, opstelling, bediening, onderhoud en reparatie van deze machine dienen deze handleiding te lezen en te begrijpen, met name de veiligheidsinstructies. Sommige componenten hebben extreem hoge spanningen en/of genereren krachtige laserstraling. Ondermaatse prestaties en levensduur, schade aan eigendommen en persoonlijk letsel kunnen het gevolg zijn van het niet begrijpen en opvolgen van deze instructies.

Uw lasergraveerder werkt door een krachtige laserstraal uit te zenden vanuit een glazen buis gevuld met isolerende koolstofdioxide (CO2), die straal te reflecteren op drie spiegels en te focussen door een focuslens, en dit gefocuste licht te gebruiken om het ontwerp op bepaalde substraten te etsen. De eerste spiegel is bevestigd aan het uiteinde van de laserbuis, de tweede spiegel beweegt langs de Y-as van de machine en de derde spiegel is bevestigd aan de laserkop die langs de X-as beweegt. Om te voorkomen dat stof van het graveerproces zich op de spiegels nestelt,

moeten deze regelmatig worden schoongemaakt. Omdat ze tijdens de werking bewegen, moeten ze ook periodiek opnieuw worden afgesteld met de stelschroeven waaraan ze zijn bevestigd om het juiste laserpad te behouden. Een watergekoeld systeem (meestal een pomp of koeler) moet worden gebruikt met deze graveerder om de warmte die door de laser wordt gegenereerd af te voeren. Op dezelfde manier moet een uitlaatsysteem (meestal een externe ventilatieopening of een speciale luchtreiniger) worden gebruikt om het stof en de gassen die tijdens het graveerproces worden gegenereerd, te verwijderen.

Als u uw laser constant boven 70% van het maximale vermogen laat werken, wordt de levensduur aanzienlijk verkort. Het wordt aanbevolen deze in te stellen op 10-70% van het maximale vermogen voor optimale prestaties en een lange levensduur.

Houd er rekening mee dat dit een apparaat met hoog voltage is en dat het om veiligheidsredenen wordt aanbevolen om de onderdelen ervan tijdens gebruik slechts met één hand tegelijk aan te raken.

Let op dat actieve lasers onzichtbaar zijn voor het menselijk oog. Het apparaat mag niet worden gebruikt met een open deksel om mogelijk permanent letsel te voorkomen.

Er moet ook worden opgemerkt dat zowel het koelwatersysteem als het uitlaatsysteem absoluut noodzakelijk zijn voor het veilige gebruik van dit apparaat. Bedien de graveermachine niet zonder dat deze twee systemen goed functioneren. Het water moet altijd schoon zijn en op kamertemperatuur worden gehouden, en het uitlaatsysteem moet altijd voldoen aan alle wetten en voorschriften die van toepassing zijn op de werkplek en de kwaliteit van de omgevingslucht.

SYMBOLGIDS

De volgende symbolen worden gebruikt op het etiket van deze machine of in deze handleiding:

- Deze artikelen brengen een risico op ernstige materiële schade of persoonlijk letsel met zich mee.

- Deze projecten lossen soortgelijke ernstige problemen op die verband houden met laserstralen.

- Deze projecten hebben soortgelijke ernstige problemen met elektrische componenten opgelost.

● Iedereen die zich in de buurt van het apparaat bevindt, moet tijdens gebruik een veiligheidsbril dragen.

BEOOGD DOEL

- De machine is geschikt voor het graveren van logo's en andere consumentenartikelen.

producten op toepasbare substraten. Deze laser kan een verscheidenheid aan materialen verwerken, waaronder hout en kurk, papier en karton, de meeste kunststoffen, glas, textiel en leer en st. Het kan ook worden gebruikt met sommige speciaal gecoate metalen. Het gebruik van dit systeem voor andere doeleinden of materialen o

waarvoor het is gespecificeerd, is niet toegestaan.

- Het systeem moet worden bediend, onderhouden en gerepareerd door een persoon die:

bekend is met het toepassingsgebied en de gevaren van de machine en de graveermaterialen, waaronder de reflectiviteit, elektrische

geleidbaarheid, de kans op de productie van schadelijke of brandbare dampen, enz.

- Laserstralen zijn gevaarlijk. De fabrikant en/of verkoper mag niet aansprakelijk worden gesteld voor elk onjuist gebruik van dit apparaat of voor enige schade of letsel als gevolg van het gebruik. Het is de plicht van de gebruiker om deze kastlasergraveerder alleen te gebruiken in overeenstemming met het beoogde gebruik, andere instructies in de handleiding en alle toepasselijke lokale en nationale wetten en voorschriften.

Model	KH5030	KH6040	KH7050	KH9060	KH1490
	KH - 5030	KH - 6040	KH - 7050	KH - 9060	KH - 1490
Ingangsspanning	Wisselstroom 120V	Wisselstroom 120V	Wisselstroom 120V	Wisselstroom 120V	Wisselstroom 120V
	Wisselstroom 230V	Wisselstroom 230V	Wisselstroom 230V	Wisselstroom 230V	Wisselstroom 230V
Totaal vermogen	420W	560W	680W	830W	900W
Laservermogen	5 0W	60W	80W	100W	130W
Werkgebied	500*300mm	600*400mm	700*500mm	900*600mm	1400*900mm
temperatuur	5-50°C
vochtigheid	5%-95% niet-condenserend
Lasertype	CO2-glaslasers
Lasermodel	KH-LT50	KH-LT60	R3	R5	R7
Materiaal	Steen, hout, keramiek, metaal, stof, papier, etc.
Werkbank	Mobiel platform
Snijsnelheid	0-400 mm/s
Graveersnelheid	0-500 mm/s

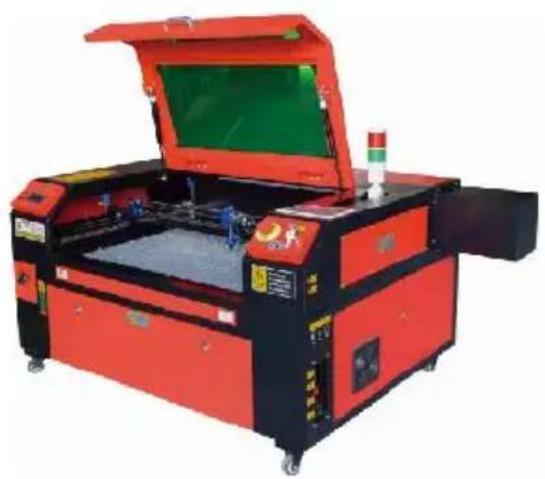

1. Schematisch diagram van het onderdeel.

1. Onderdeelbeschrijving.

●Kijkvenster: Met dit bruine acrylvenster kunt u het graveerproces volgen, maar het absorbeert de hoge infraroodlaser slechts gedeeltelijk en heeft geen andere bescherming. Draag altijd een bril tijdens het gebruik van de Protective Observation Active Laser en staar er niet langdurig naar.

- LED-lamp: Dit lichtgroene licht verlicht de werkbank voor een helder zicht op het graveermateriaal voor, tijdens en na het werk.

●Y-asgeleiders: Y-asgeleiders zorgen ervoor dat X-asgeleiders heen en weer kunnen bewegen op tafel.

●Waterkoelingsschakelaar: Nadat de schakelaar is geactiveerd, wordt de ingebouwde waterkoeling ingeschakeld. Het koelen begint en het realtime temperatuurdisplay licht op.

●X-as rail: De X-as rail houdt de tweede spiegel vast en ondersteunt de laserkop om naar links en rechts te bewegen.

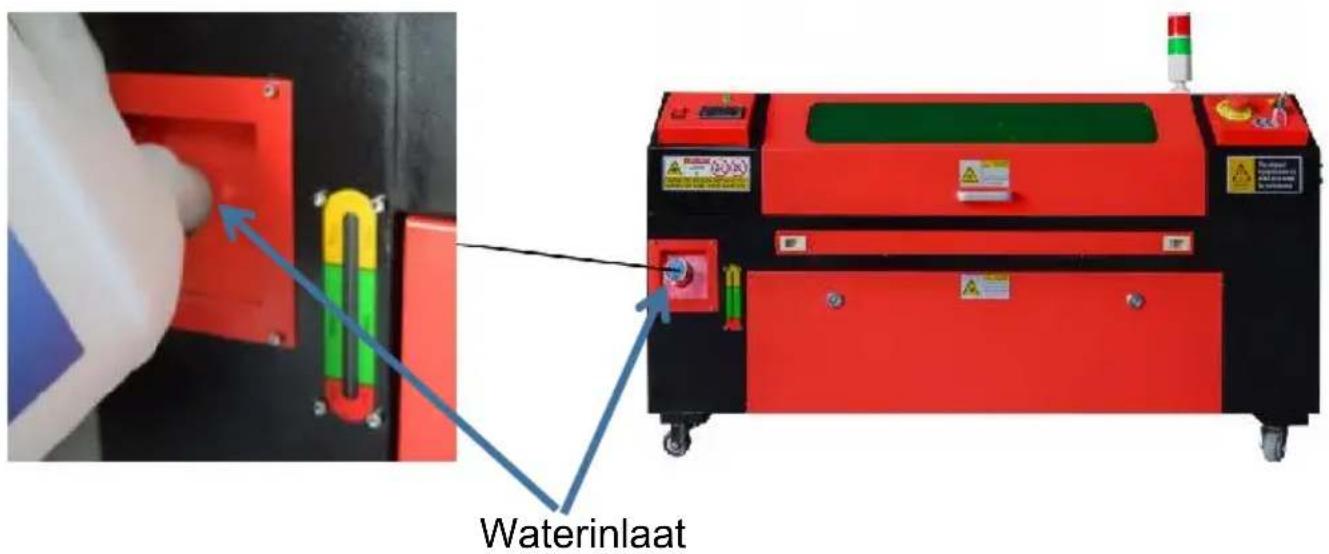

●Waterinlaat: Hiermee kunt u het deksel tegen de klok in losdraaien en de ingebouwde circulerende watertank vullen.

●Waterniveau-display: Deze observatiepoort kan worden gebruikt om de

waterstand te observeren.

waterniveau van de watertank in de romp. (geel: te hoog / groen: geschikt / rood: te weinig).

●Rechte voordeur: Deze deur gaat open om grotere materialen door te laten

door het werkbed. Er moet uiterst voorzichtig te werk worden gegaan om te voorkomen dat u de laserstraal en de reflecties ervan ziet of er letsel van krijgt. Dit is ook waar de accessoiretas zat toen de graveur voor het eerst aankwam.

- Toegangsdeur aan de voorzijde: Deze deur biedt toegang tot het gebied onder de

bank voor eenvoudige reiniging.

- Luifel: Het deksel biedt toegang tot de hoofdbeugel voor het plaatsen en ophalen van materialen, evenals het repareren van laserpaduitlijning en ander onderhoud. Wanneer het deksel wordt geopend, wordt het vermogen van de laser automatisch uitgeschakeld.

- Werkindicator: Het kan de operator helpen de laser beter te observeren en de emissiestatus te zien: rood licht: laser werkt, groen licht: laser staat stil.

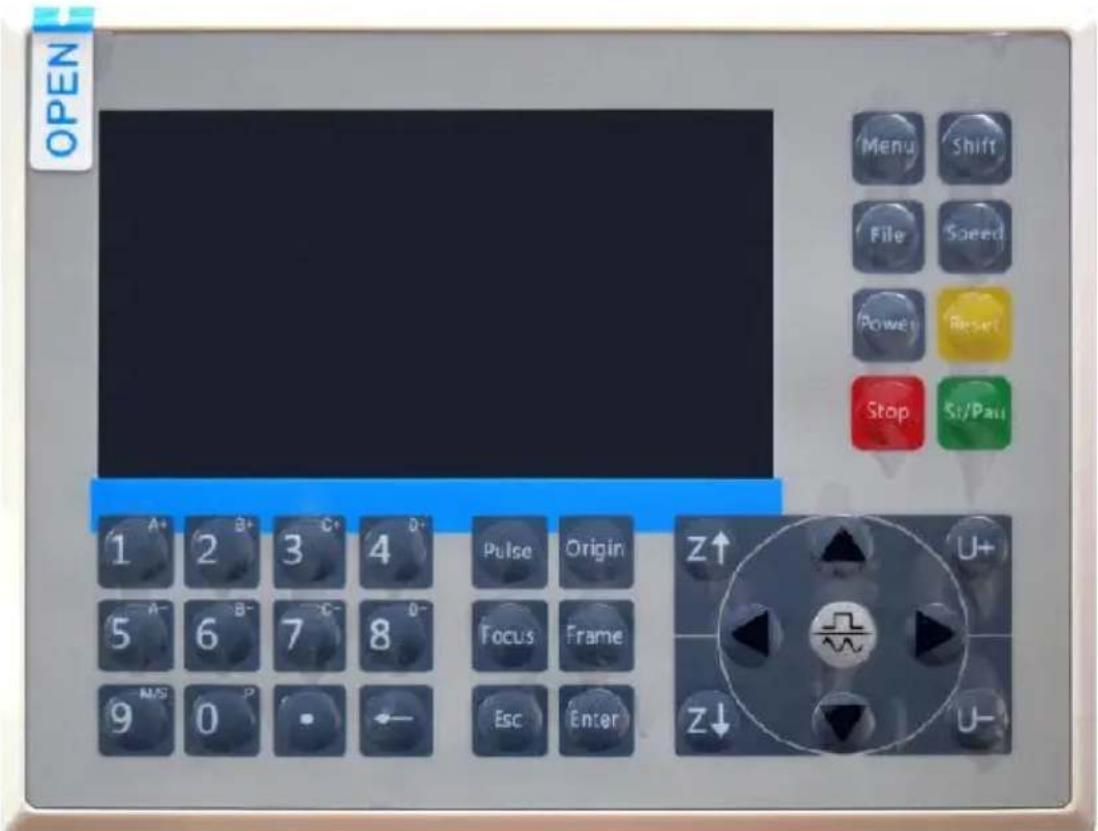

●Bedieningspaneel: Het bedieningspaneel biedt handmatige bediening van de

graveerproces, inclusief de beweging van de handmatige laserkop en emissie van de laser.

●Hoofdschakelaar: bedien de totale vermogensschakelaar van de gehele machine.

- Z-as-bedieningsschakelaars: met deze knoppen kunt u de tafel omhoog of omlaag bewegen

helpen u om u snel aan te passen en te focussen op de verschillende diktes van de tafel.

- Aansluitpoorten: Deze poorten verbinden het moederbord van de graveermachine

machine via een USB- of Ethernet-kabel verbinden met de besturingscomputer en de graveersoftware.

●Rechter toegangsdeur: Deze deur biedt toegang tot het moederbord, motor

drivers en voeding. De ventilatieopeningen voorkomen dat de componenten oververhit raken tijdens gebruik en mogen niet worden geblokkeerd.

• Moederbordkoelventilator: Deze ventilator wordt gebruikt voor warmteafvoer van de kernapparaten zoals ingebouwde moederborden en laservoedingen.
• Noodstopknop: In geval van nood zal deze knop onmiddellijk alle stroom naar de laserbuis uitschakelen.
• Laserkop: De laserkop bevat de derde spiegel, focuslens en rode stipgeleiding en luchtondersteuningsuitgang.
• Tafel: De tafelhoogte kan worden aangepast voor dunnere en dikkere materialen, en tussen aluminium en cellulaire platforms. ●Laserschakelaar: Deze schakelaar moet worden ingeschakeld wanneer u een laser gebruikt.

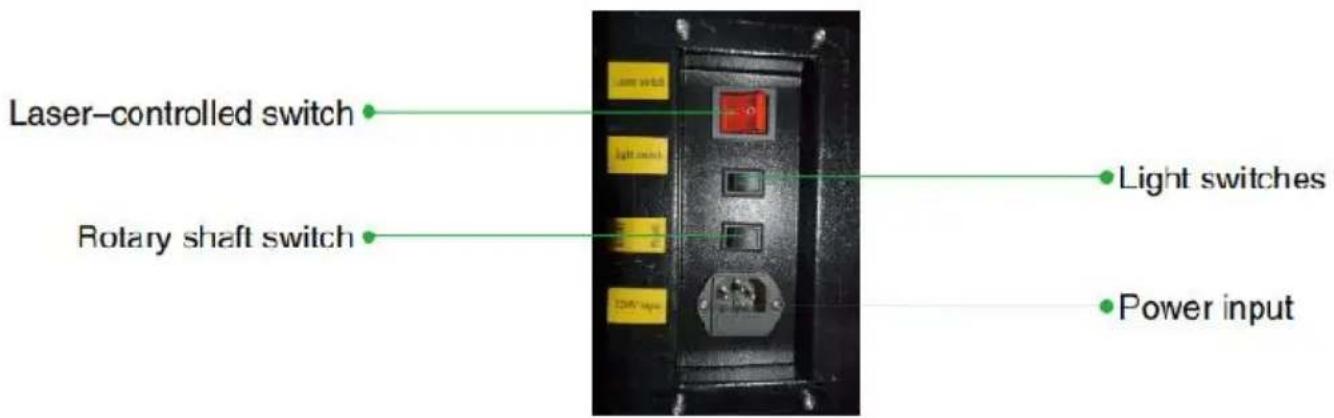

• Lichtschakelaar: Schakel het licht op de werkbank in.
• Rotatie-asschakelaar: Deze schakelaar moet ingeschakeld zijn bij gebruik van de rotatie-as.

as (uit wanneer de rotatieas niet in gebruik is). Als de Y-as niet werkt, controleer dan of deze schakelaar uit staat.

• Stroomtoevoer: Deze stroomconnector moet worden aangesloten voordat u de machine.
• Bovenste achterdeur: Deze deur leidt naar de laserruimte waar de laserbuis en de verbindingen ervan vastzitten.
• Achterdeur: Deze deur is het equivalent van een voordeur en vereist vergelijkbare voorzichtigheid tijdens gebruik.
• Onderste achterdeur: Deze deur biedt toegang tot de luchtondersteuningspomp en Z-as-riem.
• Afzuigventilator: Deze ventilator zuigt gas en vuil uit de lucht van de werkbank en stuurt de lucht eruit nadat deze is gezuiverd door een milieuvriendelijk filter.
• Koelventilator voor de watertank: Deze ventilator wordt gebruikt om h

circulerende water te koelen.

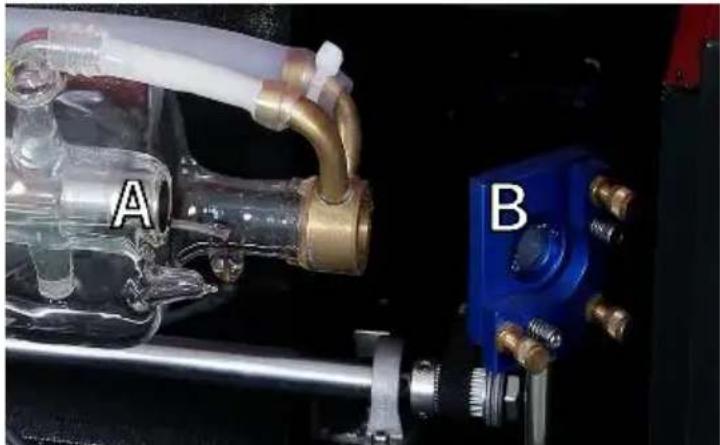

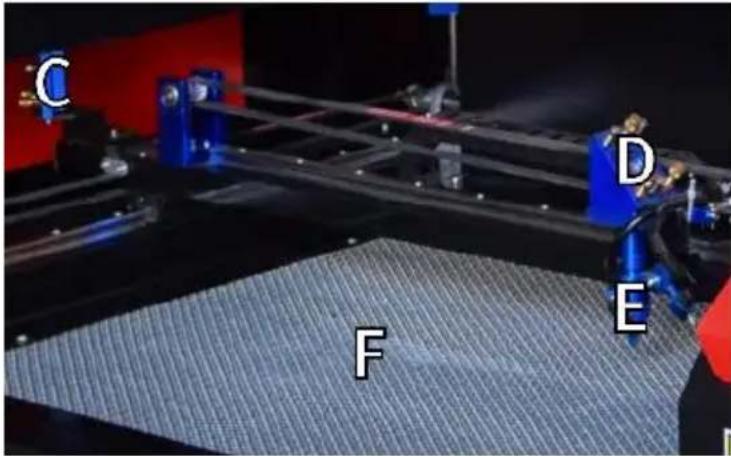

1. Beschrijving van het laserpad.

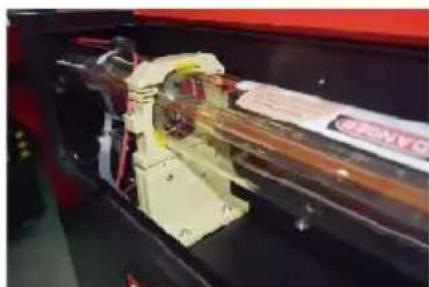

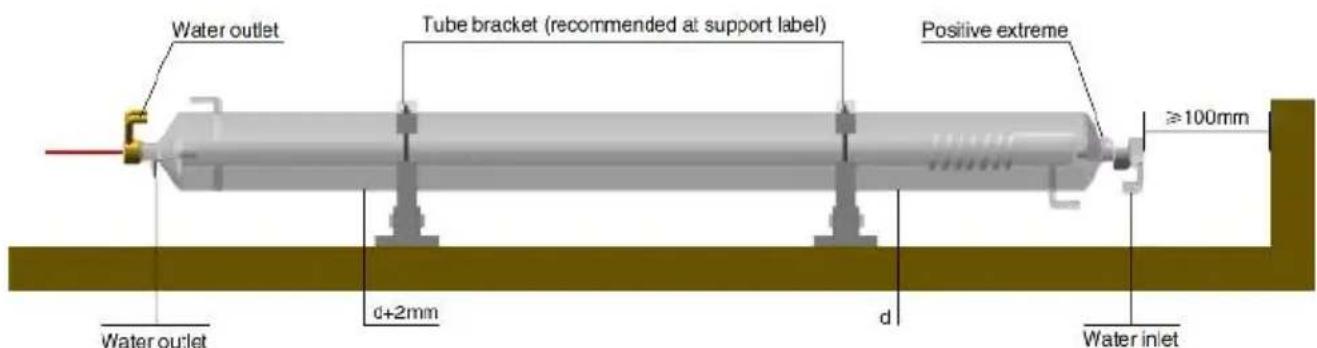

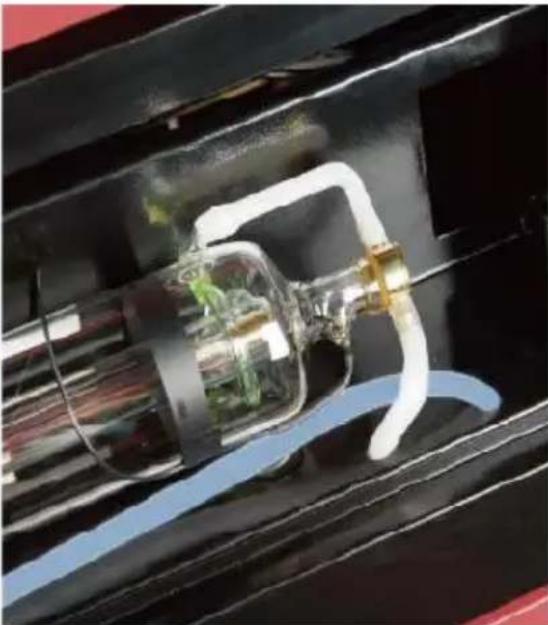

A. Laserbuis: Deze glazen buis gevuld met koolstofdioxide is gemonteerd op een beugel en kan niet worden verplaatst. De verbindingsspanning tussen de buis en de laservoeding is extreem hoog en extreem gevaarlijk.

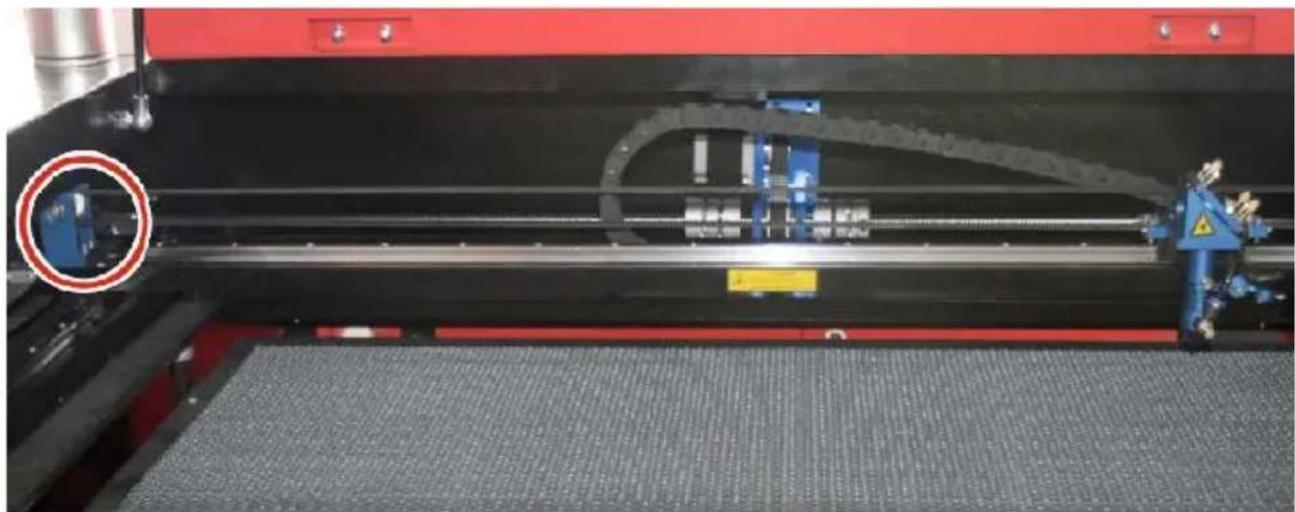

B. Eerste reflector — Deze spiegel met verstelbare hoek wordt op plaats gehouden om de graveerlaser van de buis naar de tweede spiegel over te brengen.

C. Tweede spiegel: Deze spiegel met verstelbare hoek beweegt langs de X-asgeleider, zodat de laserstraal langs de Y-as kan bewegen.

D. Derde spiegel: Deze spiegel met verstelbare hoek beweegt mee met de laserkop, waardoor de laserstraal langs de X-as kan bewegen.

E. Focuslens: Deze lens richt en focust het laserlicht op het materiaal.

F. Werkbank: De hoogte van de zichtbare werkbank kan worden aangepast.

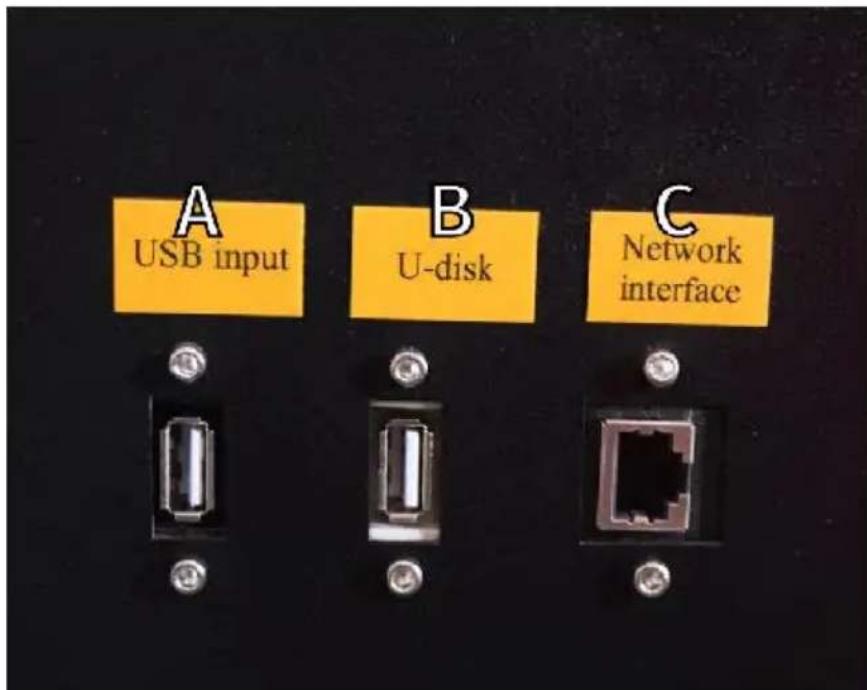

1. Sluit de ingangen aan.

A. USB-lijnpoort: Deze poort maakt gebruik van een van de USB-poorten om verbinding te maken met de besturingscomputer en de graveersoftware.

B. USB-poort: Met deze poort kunt u ontwerpen en parameters rechtstreeks naar de graveur laden en opslaan.

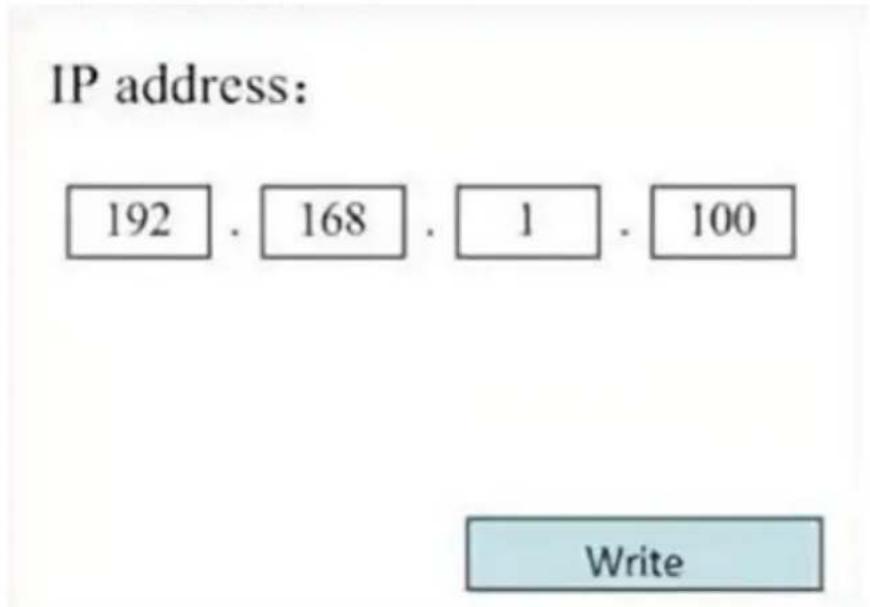

C. Ethernet-poort: Deze poort maakt rechtstreeks of via internet verbinding met de besturingscomputer en de bijbehorende software.

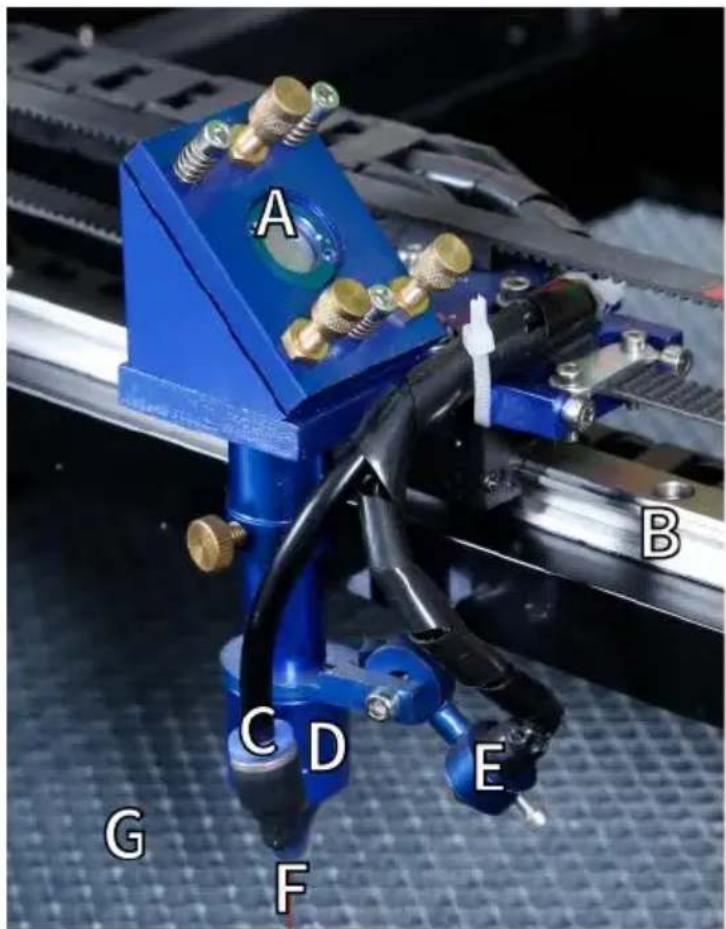

1. Laserkopmontage.

A. Laserkop derde spiegel: Deze spiegel met verstelbare hoek brengt

laserlicht van de tweede spiegel over naar de focuslens.

B. X-asgeleider: Deze geleider beweegt langs de Y-as en de beweging ervan wordt geregeld door een eindschakelaar.

C. Air Assist: Dit apparaat blaast perslucht om vonken te doden en gassen en vuil weg te blazen tijdens het graveren.

D. Focuslens: Deze lens richt en focust de laserstraal op het contact met het graveermateriaal.

E. Red Dot Pointer: Met dit apparaat kunt u de exacte locatie van de onzichtbare graveerlaser zien.

F. Laser: De graveerlaser zelf is onzichtbaar, maar zeer gevaarlijk. Vermijd direct contact met de huid of ogen.

G. Werkbank: Gebruik de meegeleverde acrylgereedschappen om de perfecte focus te bereiken voor elke materiaaldikte.

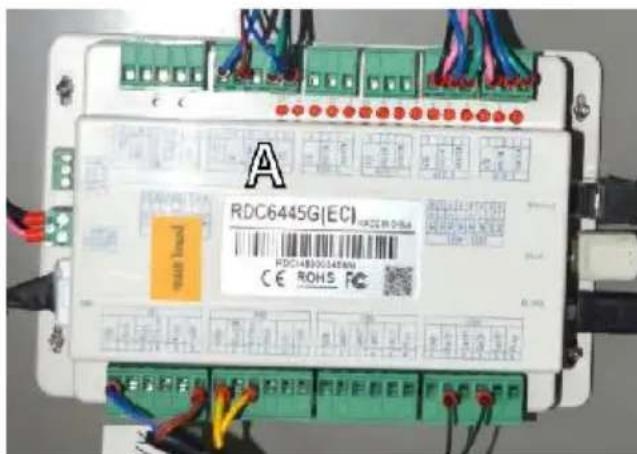

A. Moederbord: Dit bord bestuurt het graveerproces en reageert op

opdrachten van de graveersoftware of het bedieningspaneel van de machine.

B. X-as driver: Dit apparaat beweegt de laserkop langs de X-rail.

C. Y-as aandrijving: Dit apparaat beweegt de X-rail langs de Y-rail.

D. Laservermogen: Dit apparaat zet standaard elektriciteit om in de extreem hoge spanning die nodig is voor een laserbuis.

E. Voeding: dit apparaat voedt het moederbord en de schijven van de machine.

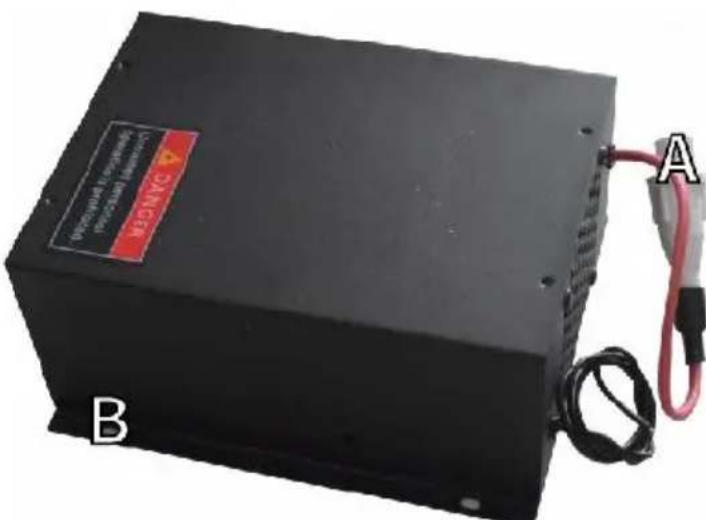

A. Hoogspanningsdraad: Deze draad is verbonden met de anode of het positieve uiteinde van de laserbuis en levert hoogspanningsstroom om de laser van stroom te voorzien.

B. Montagegaten: Deze standaardsleuven zorgen voor een eenvoudige installatie en verwijdering.

8. Bedien het display.

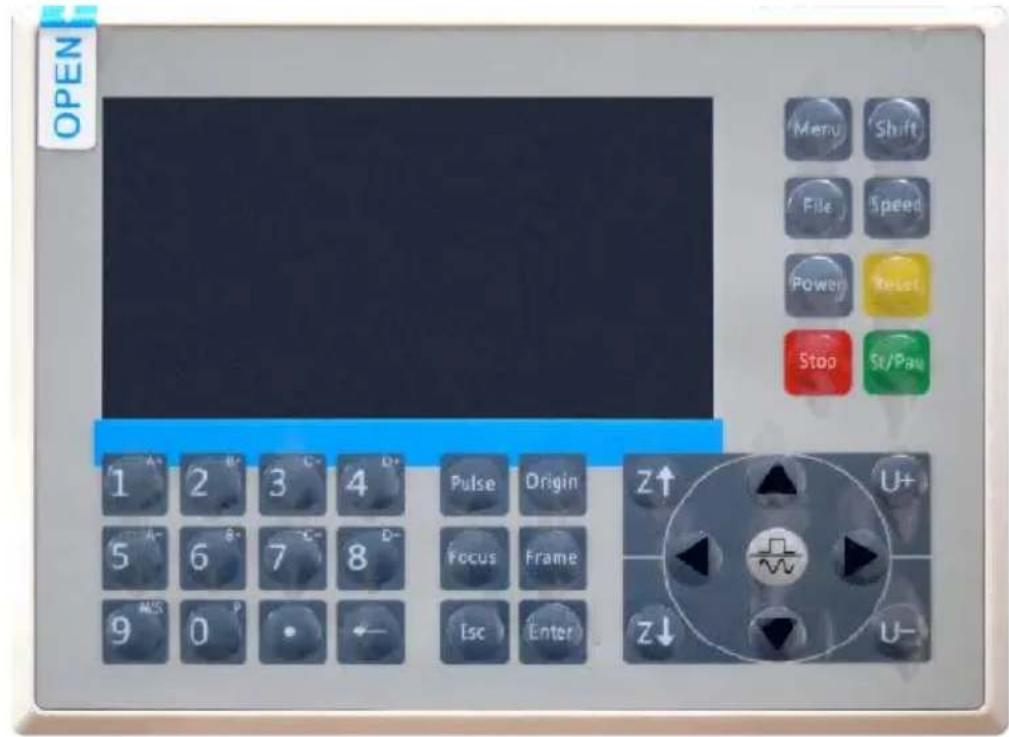

●Beschrijving van de knop

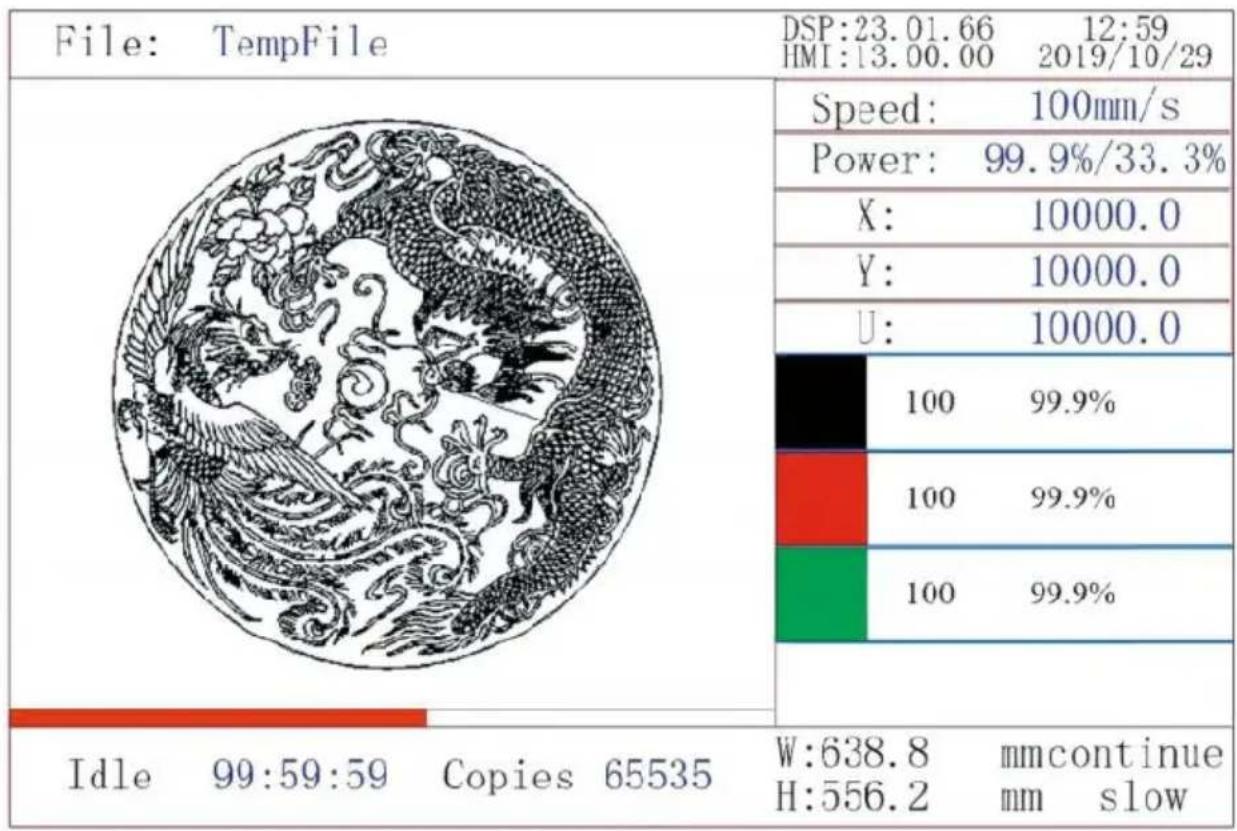

- Weergave beschrijving

BI. Grafisch weergavegebied: Geeft het spoor en de lopende route van het volledige bestand weer. BJ. Versienummer: Geeft het versienummer van het paneel en het moederbord weer. BK. Systeemtijd: Geeft de huidige systeemtijd weer. BL. Weergavegebied voor parameters: weergave van het bestandsnummer, de snelheid, het maximale vermogen, enz. van het actieve bestand. BM. Coördinatenweergavegebied: Geeft de huidige coördinaten van de laserkop weer. BN. Laagweergavegebied: Geeft de laagparameters van het huidige of preview-bestand weer. De parameters van links naar rechts zijn het aantal lagen, kleur, snelheid en maximaal vermogen. BO. Verwerkte framegrootte: Geeft de afmetingen van het huidige bestand weer. BP. Aantal stuks: Geeft het aantal voltooide runs voor het huidige bestand weer.

weer.

BQ. Systeemstatus: Geeft de huidige status van de machine weer: inactief, actief, gepauzeerd of voltooid. De verwerkingstijd wordt rechts weergegeven. BR. Verwerkingsvoortgangsbalk: Geeft de voortgang van het huidige bestand weer.

Opmerking: Wanneer het systeem inactief is of wanneer het werk voltooid is, worden alle knoppen gebruikt. Gebruikers kunnen aan bestanden werken, parameters instellen, bestanden bekijken en meer. Sommige knoppen werken niet wanneer het werk wordt uitgevoerd of gepauzeerd is (bijvoorbeeld origin en frame).

VEILIGHEIDSINFORMATIE

1. DISCLAIMER VAN GARANTIES

Het is mogelijk dat uw graveermachine enigszins afwijkt van degene die in deze handleiding wordt getoond vanwege opties, updates, enz. Als de graveermachine wordt geleverd met een verouderde handleiding of als u andere vragen hebt, neem dan contact met ons op.

2. ALGEMENE VEILIGHEIDSVERKLARING

Op uw apparaat moet op de volgende plaatsen een instructielabel worden aangebracht:

- Als een van deze labels ontbreekt, onleesbaar is of beschadigd is, moet u deze vervangen.

Vervangen.

- Gebruik dit lasergraveerapparaat uitsluitend in overeenstemming met alle toepasselijke

lokale en nationale wetten en voorschriften.

- Gebruik dit apparaat uitsluitend in overeenstemming met deze gebruiksaanwijzing.

Anderen die deze handleiding hebben gelezen en begrepen, mogen het apparaat installeren, bedienen, onderhouden, repareren, enz. Als dit apparaat aan een derde is weggegeven of verkocht, zorg er dan voor dat deze handleiding bij het apparaat is meegeleverd.

- Ren niet langer dan 3,5 uur achter elkaar. Stop minstens 30 minuten tussen gebruik.

- Laat dit apparaat niet onbeheerd achter tijdens het gebruik. Let op de apparatuur tijdens de werking. Als er een abnormale werking is, schakel dan onmiddellijk alle stroom naar de machine uit en neem contact op met onze klantenservice of uw gespecialiseerde reparatieservice. Zorg er nogmaals voor dat het apparaat na elk gebruik volledig is uitgeschakeld (ook via de noodstopschakelaar).

- Laat geen minderjarigen, ongetraind personeel of personen met een lichamelijke of geestelijke beperking toe.

geestelijke beperkingen die hun vermogen om deze handleiding en softwarehandleidingen te volgen bij het installeren, bedienen, onderhouden of repareren van deze apparatuur, in de weg staan.

- Alle ongetrainde personen die zich in de buurt van de apparatuur

bevinden

Tijdens het gebruik moet men worden geïnformeerd dat de apparatuur gevaarlijk is en moeten er adequate instructies worden gegeven over hoe letsel tijdens het gebruik kan worden voorkomen.

- Plaats altijd brandblussers, waterleidingen of andere vlamvertragers systemen in de buurt om ongelukken te voorkomen. Zorg ervoor dat het telefoonnummer van de lokale brandweer duidelijk in de buurt is weergegeven. Schakel in geval van brand de stroomtoevoer uit voor u de vlammen dooft. Maak uzelf voor gebruik vertrouwd met het juiste bereik van de brandblusser. Wees voorzichtig dat u de brandblusser te dicht bij de vlam gebruikt, omdat de hoge druk een terugslag kan veroorzaken.

3. VEILIGHEIDSINSTRUCTIES VOOR LASER.

Wanneer het apparaat wordt gebruikt zoals voorgeschreven, bevat het een lasersysteem van klasse 1 dat veilig is voor zowel gebruikers als omstanders. Onzichtbare lasers, laserbuizen en hun elektrische aansluitingen zijn echter nog steeds erg gevaarlijk. Ze kunnen ernstige materiële schade en persoonlijk letsel veroorzaken als ze niet met zorg worden gebruikt of aangepast, waaronder maar niet beperkt tot

volgende:

●Lasers kunnen gemakkelijk brandbare materialen in de buurt verbranden. - Sommige werkmaterialen kunnen tijdens het gebruik straling of schadelijke gassen produceren.

Verwerken.

Direct contact met de laser kan lichamelijk letsel veroorzaken, waaronder ernstige

brandwonden en onherstelbare oogschade.

- Wijzig of schakel de beveiligingsfuncties van dit apparaat niet uit. Wijzig of demonteer de laser niet, en gebruik de laser niet als deze is gewijzigd of gedemonteerd door iemand anders dan een getrainde

bekwame professional. Gevaarlijke blootstelling aan straling en andere verwondingen kunnen het gevolg zijn van het gebruik van aangepaste, gewijzigde of anderszins onverenigbare apparatuur.

●Houd tijdens het gebruik nooit een deel van de kast open, tenzij (verplicht) door deuren. Verstoor de laserstraal nooit, plaats geen enkel lichaamsdeel op een deel van het laserpad tijdens de operatie en probeer nooit de laser rechtstreeks te observeren. Neem bij gebruik van een doorgangsdeur of bij het risico op blootstelling aan een laserstraal maatregelen om uzelf te beschermen tegen mogelijk gereflecteerde laserstralen, inclusief het gebruik van persoonlijke beschermingsmiddelen, zoals speciaal ontworpen beschermende brillen, om graveermachines te filteren met een optische dichtheid (OD) van voor specifieke golflengten van lasers.

- Tijdens het gebruik mag u niet naar de laserstraal staren en mag u anderen niet naar de laserstraal laten staren.

continu, zelfs als het deksel gesloten is en/of een veiligheidsbril gedragen wordt.

- Gebruik deze graveermachine alleen als de automatische uitschakelfunctie is ingeschakeld.

goed werkt. Wanneer u deze graveur voor het eerst krijgt, als u problemen opmerkt, test het dan voordat u andere werkzaamheden uitvoert (zie hieronder). Als er geen sluiting optreedt, gebruik het dan niet meer. Schakel het apparaat uit en neem contact op met de klantenservice of reparatieservice. Schakel deze sluitingen nooit uit.

- Als het waterkoelsysteem niet goed werkt, mag u deze laser

graveur onder alle omstandigheden niet gebruiken. Activeer altijd het waterkoelsysteem en controleer visueel of het water door het hele systeem stroomt voordat u de laserbuis inschakelt. Gebruik geen ijswater of water met temperaturen hoger dan 100° F (38 ° C). Voor de beste resultaten gebruikt u het tussen 60–70°F (15–21°C).

- Gebruik geen generieke koelvloeistof of antivries in het koelwater, omdat deze

een corrosief residu kunnen achterlaten en in de slang en leidingen kunnen stollen, wat kan leiden tot een storing of zelfs een explosie. Gebruik aangepaste laserveilige formules of gebruik en bewaar uw graveermachine in een klimaatgestuurde ruimte.

●Laat geen potentieel ontvlambare, brandbare, explosieve of corrosieve materialen achter

in de buurt om blootstelling aan directe of gereflecteerde laserstralen te voorkomen.

- Gebruik of plaats geen gevoelige EMI-apparatuur in de buurt. Zorg ervoor dat de

het gebied rond de laser vrij is van sterke elektromagnetische interferentie tijdens elk gebruik.

- Gebruik deze machine uitsluitend voor de verwerking van de in de handleiding beschreven materialen.

Sectie Materiaalveiligheid van deze handleiding. De laserinstelling en het graveerproces moeten op de juiste manier worden aangepast voor het specifieke materiaal.

- Zorg ervoor dat het gebied vrij is van andere luchtverontreinigende stoffen, aangezien deze een risico kunnen vormen.

vergelijkbaar risico op reflectie, verbranding, enz.

- Gebruik dit apparaat alleen met een compatibele en stabiele voeding

een

spanningsschommeling van minder dan 10 % .

- Sluit geen andere apparaten aan op dezelfde zekering als het lasersysteem.

vereist zijn volledige ampère. Niet gebruiken met standaard verlengsnoeren of stekkerdozen. Alleen overspanningsbeveiligingen met een vermogen van meer dan 2000 J worden gebruikt.

●Schakel dit apparaat alleen in als het apparaat goed geaard is, door een stevige aardingskabel.

aansluiting op een 3-pins stopcontact of via een speciale aardingskabel die stevig is aangesloten op de juiste sleuf op de kast. Niet gebruiken met een ongeaarde 3-naar-2-pins adapter. De aarding van de apparatuur moet regelmatig worden gecontroleerd op schade of losse verbindingen.

●Daarom moet het gebied rond dit lasergraveerapparaat worden beschermd

droog, goed geventileerd en gecontroleerd op de omgevingstemperatuur tussen 40-95°F (5-35°C). Voor de beste resultaten houdt u de temperatuur op 75°F (25°C) of lager. De luchtvochtigheid mag niet hoger zijn dan 70%.

● Wanneer de pomp op de stroombron is aangesloten, mag u de pomp niet aanraken.

pomp of het water waarin het is ondergedompeld. Doe het in het water voordat u het op een stroombron aansluit en koppel het los van de stroomvoorziening voordat u het eruit haalt.

- Aanpassingen, onderhoud en reparaties van de elektrische componenten van

deze apparatuur mag alleen worden uitgevoerd door getrainde en bekwame professionals om brand en andere storingen te voorkomen, inclusief mogelijke blootstelling aan straling als gevolg van schade aan lasercomponenten. Aangezien het testen van de elektrische componenten van dit markeersysteem gespecialiseerde technieken

vereist, wordt aanbevolen dat dergelijke testen alleen worden uitgevoerd door fabrikanten, verkopers of reparatieserviceorganisaties.

- Tenzij anders vermeld, mag u het apparaat alleen afstellen, onderhouden en repareren

wanneer het apparaat is uitgeschakeld, losgekoppeld van de stroom en volledig is afgekoeld.

1. VEILIGHEIDSINSTRUCTIES VOOR HET MATERIAAL.

- Het is de verantwoordelijkheid van de gebruiker van deze lasergraveermachine om

te bevestigen dat het te verwerken materiaal bestand is tegen de hitte van de laser en geen emissies of bijproducten produceert die schadelijk zijn voor mensen in de buurt of die lokale of nationale wetten of voorschriften schenden. Gebruik deze apparatuur in het bijzonder niet om polyvinylchloride (PVC), Teflon of andere halogeenhoudende materialen te verwerken, onder geen enkele omstandigheid.

- Het is de verantwoordelijkheid van de gebruiker van deze lasergraveermachine om

ervoor te zorgen dat iedereen die aanwezig is tijdens de operatie over voldoende persoonlijke beschermingsmiddelen beschikt om verwondingen te voorkomen die worden veroorzaakt door emissies en bijproducten van het materiaal dat wordt verwerkt. Naast de hierboven genoemde laserbeschermende brillen, kan dit een veiligheidsbril, maskers of ademhalingsmaskers, handschoenen en andere beschermende bovenkleding vereisen.

- Als het uitlaatsysteem niet goed werkt, mag u deze lasergraveermachine niet gebruiken onder alle omstandigheden. Zorg er altijd voor dat de afzuigventilator stof en gassen uit het graveerproces kan verwijderen in overeenstemming met alle toepasselijke lokale en nationale wetten en voorschriften. Als de afzuigventilator of de afzuigpijp defect raakt, stop dan onmiddellijk met het gebruik ervan.

- Gebruikers moeten extra voorzichtig zijn bij het werken met geleidende

materialen, omdat de ophoping van stof en deeltjes uit de omgeving schade kan toebrengen aan elektrische componenten, kortsluiting kan veroorzaken of andere effecten kan hebben, waaronder gereflecteerde laserstraling.

- Deze machine kan veilig worden gebruikt met de volgende materialen: 1. kunststoffen.

• Acrylonitril-butadieen-styreen (ABS)

- Nylon (polyamide, PA, enz.)

- polyethyleen

- Hogedichtheidspolyethyleen (HDPE, polyethyleen, enz.)

- Biaxiaal georiënteerd polyethyleentereftalaat (BoPET, polyester, enz.)

• Polyethyleentereftalaat (PETG, PET-G, enz.)

• Polyimide (PI, Kapton, enz.)

- Polymethylmethacrylaat (PMMA, acryl, plexiglas, enz.)

• Polyoxymethyleen (POM, acetaal, enz.) • Polypropyleen (PP, enz.) - styreen

2. Andere.

- karton

- Keramiek, inclusief bestek, tegels, etc.

- glas

- leer

- Papier en karton

- rubber

- Steen, inclusief marmer, graniet, enz.

- Textiel, waaronder katoen, suède, vilt, hennep, enz.

- Hout, waaronder kurk, MDF, multiplex, balsahout, berkenhout, kersenhout, eikenhout, populierenhout, enz.

Let op: Zie de aanbevolen parameters voor de meest gebruikte graveermaterialen.

- Deze unit kan niet worden gebruikt met de volgende materialen of materialen

die hen bevat:

- Kunstleer dat zeswaardig chroom (Cr[VI]) bevat vanwege de giftige dampen

• Astaat vanwege de giftige dampen
• Berylliumoxide, vanwege de giftige dampen
• Broom, vanwege de giftige dampen

- Chloor, inclusief polyvinylbutyral (PVB) en polyvinylchloride (PVC, vi Sintra, etc.), vanwege de giftige dampen

- Fluor, inclusief Teflon (Teflon, Teflon, etc.), vanwege de giftige dampen

• Jodium, vanwege de giftige dampen

- Metalen, vanwege hun elektrische geleidbaarheid en reflectiviteit

- Fenolharsen, waaronder verschillende vormen van epoxyharsen, omdat ze giftige dampen produceren

- Polycarbonaat (PC, Lexan, etc.) vanwege de giftige dampen

Let op: Als u voor alle andere materialen niet zeker bent over de veiligheid of laserbaarheid van dit apparaat, raadpleeg dan de bijbehorende veiligheidsinformatie.

Blad (MSDS). Er wordt speciale aandacht besteed aan informatie over veiligheid, toxiciteit, corrosiviteit, reflectiviteit en reactie op hoge temperaturen. U kunt ook contact opnemen met onze supportafdeling voor meer informatie.

INSTALLATIE

1. INSTALLATIEOVERZICHT.

- Een compleet werkend systeem omvat de lasergraveerkast, de ventilatieopeningen, alle toepasselijke verbindingskabels, evenals de laser en toegangssleutel. De kast kan het ontwerp gebruiken dat wordt geleverd door de meegeleverde graveersoftware door rechtstreeks verbinding te maken met uw computer of internet; Het kan ook ontwerpen graveren die rechtstreeks van flashdrives worden geladen. Gebruikers kunnen andere extra accessoires configureren, zoals roterende assen, om aan hun behoeften te voldoen.

- Gebruik alleen de hardware, bekabeling en voedingen die bij het apparaat worden geleverd of die compatibel zijn met dit apparaat. Apparatuur installeren die niet geschikt is voor gebruik, kan leiden tot slechte prestaties, kortere servicetijd, hoge onderhoudskosten, schade aan eigendommen en persoonlijk letsel.

- Let op de specifieke vereisten voor de systeeminstallatie. Elke klant moet zich bewust zijn van deze overwegingen voorafgaand aan de installatie om de juiste instelling uit te voeren en veilige laserprestaties te bereiken. Als u installatieproblemen of -problemen hebt, neem dan contact op met onze technici en de klantenservice.

- Eventuele hulpapparatuur moet worden aangepast aan de hoofdeenheid. Bij twijfel,

Neem rechtstreeks contact op met de dealer of fabrikant van dergelijke apparatuur.

2. Selectie van de installatieplaats

• Voordat u de graveerpen installeert, kiest u de juiste locatie voor het apparaat.
• Zorg ervoor dat het voldoet aan alle vereisten die in de bovenstaande veiligheidsvoorschriften worden besproken.

informatie. De locatie moet stabiel, vlak, droog en klimaatgestuurd zijn om een omgevingstemperatuur van 40-95°F (5-35°C) en een omgevingsvochtigheid van minder dan 70% te garanderen. Met name temperatuur en vochtigheid samen mogen het dauwpunt niet naderen. Het is ook raadzaam om kamers zonder ramen te gebruiken of jaloezieën en/of gordijnen te gebruiken om blootstelling aan de mogelijke extra hitte van direct zonlicht te voorkomen. De locatie moet vrij zijn van stof en andere luchtverontreinigende stoffen en goed geventileerd genoeg om alle dampen die tijdens het graveerproces worden gegenereerd te verwerken, in overeenstemming met alle toepasselijke wetten en voorschriften. Afhankelijk van het te verwerken materiaal kan hiervoor de constructie van een speciaal ventilatiesysteem nodig zijn. Het moet uit de buurt van kinderen worden gehouden; ontvlambare, explosieve of corrosieve materialen; en gevoelige EMI-apparatuur. Het netsnoer moet

aangesloten op een compatibele en stabiele stroombron via een geaard 3-pins stopcontact. Er mogen geen andere items zijn die stroom trekken van dezelfde zekering. Brandblusapparatuur moet in de buurt beschikbaar zijn en het telefoonnummer van de lokale brandweer moet duidelijk worden weergegeven.

- Het is sterk aan te raden om een extra bankje bij de machine te plaatsen. Plaats geen voorwerpen op of in de buurt van de machine, omdat deze brand- of lasergevaar kunnen opleveren.

3. DRAAD AARDING.

- Het apparaat maakt gebruik van een krachtige laser. Zoals vermeld in de veiligheidsinformatie

hierboven, heeft het extreem hoge spanningen en potentiële gevaren, dus de gebruiker moet het stevig aarden om statische opbouw te voorkomen. Het gebruik van een standaard 3-pins stopcontact zal

voldoende aarding bieden. Als u geen toegang hebt tot een 3-pins stopcontact, moet u een aardingskabel gebruiken en ervoor zorgen dat deze correct is aangesloten. Het distale uiteinde van de kabel moet stevig worden bevestigd aan een metalen staaf van ten minste 8 voet (2,5 meter) diep, of aan twee afzonderlijke metalen staven die ten minste 5 voet (1,5 meter) van de machine in de grond zijn geslagen.

- Slechte aarding kan leiden tot apparatuurstoringen en een ernstig risico op elektrische schok. De fabrikant en/of verkoper is niet aansprakelijk voor schade, ongelukken of letsel veroorzaakt door een slechte aardingsverbinding.

10. PAK DE GRAVEERMACHINE UIT.

- Uw graveermachine wordt geleverd in een houten koffer met bijbehorende accessoires (waaronder deze handleiding) verpakt in het gebied achter de voordeur. U moet de krat op een ruime, vlakke plek zetten om uit te pakken en idealiter op de plaats waar u van plan bent om de machine permanent te gebruiken.

- Stap 1: Als u dit nog niet gedaan hebt, verwijder dan de krat rond de graveur. Rol de machine vervolgens op zijn plaats.

- Stap 2: Houd de remblokken op hun plaats door de remblokken op de voorwielen te drukken.

- Stap 3: Haal de toegangssleutel uit de hoofdruimte aan de voorkant van de machine. Haal de accessoiretas uit het gebied achter de voordeur.

Controleer of u alle volgende items hebt ontvangen: netsnoer, aardingskabel, USB- en Ethernet-kabels, USB-stick met graveersoftware, uitlaatpijp met slangklem, set inbussleutels, acryl focusseergereedschap, sleutels en deze handleiding.

- Stap 4: Inspecteer zorgvuldig de montage van de laserbuis, het kijkvenster en de rest van de machine. De laserbuis is een zeer kwetsbaar object en moet met zorg en zo min mogelijk stoten worden behandeld.

- Stap 5: Verwijder binnenin de hoofdbeugel de X-as en de honingraat tafel.

- Stap 6: U kunt de verpakking bewaren voor toekomstige retourzendingen, maar als u deze weggooit, van het apparaat of van de accessoires, dient u zich te houden aan geldende afvalverwerkingsvoorschriften.

- Controleer of het label naast het aangesloten stopcontact op de machine overeenkomt met uw voeding. Sluit het ene uiteinde van de hoofdkabel aan op een aansluitcontactdoos en het andere uiteinde op een aardingscontactdoos. Schakel het apparaat in geen geval in als de spanning niet overeenkomt.

- Fluctuaties langs de lijn moeten minder dan 10% zijn. Als deze waarde overschreden wordt, zal de zekering doorbranden. Deze bevinden zich in de aansluitbus en zijn extern toegankelijk. Nogmaals, sluit dit apparaat niet aan op een standaard verlengsnoer of stekkerdoos. Sluit het

rechtstreeks aan op een geaard stopcontact of gebruik een overspanningsbeveiliging met een vermogen van meer dan 2000J.

• De meegeleverde waterpomp is van cruciaal belang voor de prestatie en levensduur van de graveermachine. Wanneer zo'n laser werkt zonder een goed onderhouden koelsysteem, kan de glazen buis exploderen door oververhitting.
• Raak de watertoevoer van de graveermachine nooit aan en pas deze nooit aan terwijl de pomp is aangesloten.
• Om de waterpomp te gebruiken, vult u een speciaal daarvoor bestemde tank met minimaal 2 gallons (7,5 liter) gedestilleerd of gezuiverd water. Dit zal geleidelijk de kwaliteit van de graveermachine verminderen en kan zelfs leiden tot gevaarlijke minerale ophoping in het koelsysteem. Gebruik om dezelfde reden nooit antivries voor alle doeleinden. Gebruik aangepaste laserveilige formule of bewaar graveermachines in klimaatgestuurde ruimtes.

Let op: er moet gedestilleerd of gezuiverd water worden toegevoegd, geen kraanwater of rioolwater, anders wordt de levensduur van het product verkort.

- Draai om de stofkap van de waterinlaat te verwijderen en voeg vervolgens toe

gezuiverd water of gedestilleerd water naar de waterinlaat voor de graveermachine. Het groene bereik van de waterniveaulijn is het veilige waterniveau, en dan kunt u de watersproeier stofkap vullen, en dan hoofdvoeding en watercirculatieschakelaar van de machine inschakelen.

Let op: Het waterniveau mag niet te hoog zijn, anders loopt de waterkoeler over.

• Voordat u de laser start, moet u visueel bevestigen dat er water in stroomt door de laserbuis. ●Laat het water in de tank nooit te heet worden om de laser te koelen. Installeer een

Hittealarm of controleer de watertemperatuur regelmatig tijdens langdurig gebruik. Als het water 100 °F (38 °C) begint te bereiken, vervang het dan met koeler water. Tijdens dit proces wordt de laser gefaseerd vervangen of wordt de laser uitgeschakeld: laat de laser niet werken zonder een constante stroom koelwater.

7. EERSTE TESTEN.

- NOODSTOP.

Vanwege het risico op brand en andere gevaren tijdens het graveerproces bevat de graveermachine een grote, gemakkelijk bereikbare noodstopknop

bij het bedieningspaneel. Druk erop om de laserbuis onmiddellijk te stoppen.

Wanneer uw graveermachine arriveert, is de noodstop ingedrukt en moet deze naar rechts worden gedraaid en omhoog worden gesprongen om de laser te laten werken. Voordat u de machine voor enig ander werk gebruikt, moet u testen of deze goed werkt. Start het waterkoelsysteem, plaats een stuk laserbaar schroot op het werkbed, sluit het deksel en druk op F om de laser te laten afgaan. Druk op

de noodstopknop en kijk of de laser onmiddellijk stopt. Als de laser blijft vuren, werkt de noodstop niet en moet deze worden vervangen voordat de machine wordt gebruikt. Schakel de machine uit en neem contact op met de klantenservice.

●DEKSELSLUITING (INTERLOCK).

Vanwege het risico op blindheid, brandwonden en andere verwondingen door directe blootstelling aan de onzichtbare graveerstraal, schakelt het apparaat de laser ook automatisch uit wanneer de beschermkap tijdens gebruik wordt opgetild.

Nadat u er zeker van bent dat de noodstopknop goed werkt, moet u testen of de dekselsluiting goed werkt voordat u andere werkzaamheden aan de machine uitvoert. Start het waterkoelsysteem, leg een stuk laserbaar schroot op het werkbed, sluit het deksel en druk op PULSE om de laser af te vuren. Laat de knop los. Wees voorzichtig dat u zich niet blootstelt aan of geraakt wordt door mogelijke gereflecteerde lasers, open het deksel zo min mogelijk en probeer de laser opnieuw af te vuren.

Let op: Als de laser wordt uitgezonden, werkt de automatische uitschakeling niet en moet deze worden gerepareerd voordat de graveur wordt gebruikt. Schakel de machine uit en neem contact op met de klantenservice.

●WATERAFSLUITING.

Omdat ongekoelde laserbuizen gevaarlijk kunnen zijn, schakelt de graveur de laser automatisch uit als het waterkoelingssysteem uitvalt.

Nadat u er zeker van bent dat zowel de noodstopknop als de dekselbescherming goed werken, moet u ook testen of de waterafsluiting goed werkt voordat u andere werkzaamheden aan de machine uitvoert. Start het waterkoelsysteem, leg een stuk laserbaar afval op het werkbed, sluit het deksel en druk op PULSE om de laser af te vuren. Laat de knop los. Waterstroom af door twee slangen te krullen of vast te knopen. Let op dat u de slang zelf niet beschadigt tijdens dit proces. Probeer de laser opnieuw af te vuren. Als de laser wordt uitgezonden, werkt de automatische uitschakeling niet en moet deze worden gerepareerd voordat u de graveur gebruikt. Schakel de machine uit en neem contact op met de klantenservice. Als de laser niet uitzendt, werkt de automatische uitschakeling prima; maak gewoon beide slangen los om het water weer te laten circuleren en ga verder met het instellen van de graveur.

● KALIBRATIE VAN LASERPAD.

Terwijl onze fabriek uw gehele systeem kalibreert tijdens de montage, kunnen de laserbuis, focuslens en/of een of meer spiegels tijdens de verzending uit lijn raken. Daarom wordt aanbevolen dat u een optische uitlijningstest uitvoert bij het instellen van uw machine. Zie het onderstaande gedeelte Onderhoud voor stapsgewijze instructies.

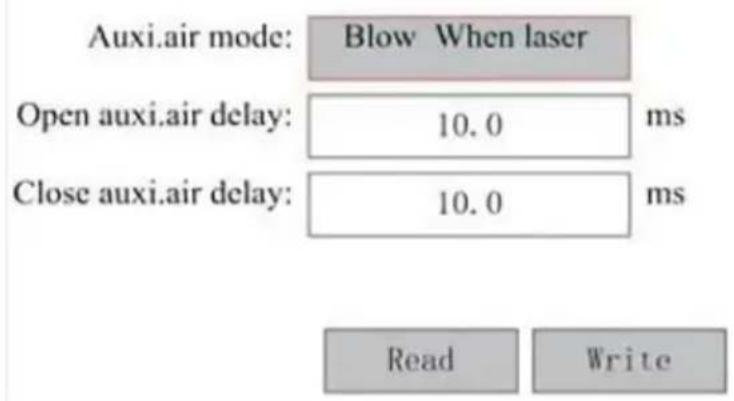

● LUCHTONDERSTEUND.

Uw luchthulpapparatuur moet vooraf geïnstalleerd en correct bedraad zijn. Controleer of het correct is geconfigureerd en aangesloten zoals weergegeven in de afbeelding. Als er

Als leidingen of bedrading opnieuw moeten worden aangesloten, moet u altijd de stroom naar de machine uitschakelen (inclusief het indrukken van de noodstop) voordat u aanpassingen aan de apparatuur uitvoert.

Voor uw eigen veiligheid en de veiligheid van voorbijgangers kan deze graveermachine worden vergrendeld met de meegeleverde sleutel. Het wordt aanbevolen om deze te gebruiken om uw machine te vergrendelen tussen sessies om ongeautoriseerde acties op uw machine te voorkomen.

OPERATIE

1. OVERZICHT VAN DE WERKING.

- Gebruik deze lasergraveermachine alleen volgens de instructies in deze gebruiksaanwijzing.

Het niet naleven van de hierin beschreven richtlijnen kan leiden tot materiële schade en persoonlijk letsel.

- In dit gedeelte worden slechts enkele van de opties en functies beschreven die de besturingssoftware biedt. Voordat u de machine gaat gebruiken, moet u ervoor zorgen dat u de volledige handleiding (met name de bovenstaande veiligheidsinformatie) hebt gelezen, evenals alle waarschuwingen die door de machine zelf worden gegeven.

2. ALGEMENE GEBRUIKSAANWIJZING.

• Stap 1. Maak het ontwerp dat u wilt graveren. U kunt dit rechtstreeks in de graveersoftware doen, of u kunt elke gewenste
• Stap 2. Sluit de bijbehorende apparatuur en gereedschappen aan op het product en

sluit de voeding aan. U kunt de video op CD/USB raadplegen. Vul de waterinlaat met gezuiverd of gedestilleerd water voor de ingebouwde watercirculatie. Het waterniveau moet worden toegevoegd aan de groene waterniveau-veiligheidslijn. Let op: (Het waterniveau mag niet te vol zijn, om overstroming te voorkomen ).

- Stap 3. Verwijder de rookpijp. Eén uiteinde van de rookpijp is aangesloten op de rookafvoerpoort van de apparatuur en het andere uiteinde is aangesloten op een buiten- of hulprookafzuigapparaat. Let op: (Gebruik een buisklem om de verbinding vast te zetten om te voorkomen dat deze eraf valt)

- Stap 4. Trek de noodstopknop omhoog en gebruik de knoppen aan de voorkant van de kast om het bedieningspaneel van de graveermachine te openen. Laad het ontwerp van uw keuze rechtstreeks vanaf een USB-stick of via de verbinding van een computer met de graveermachine.

- Stap 5. Open de graveerklep, controleer of de luchtondersteuning goed werkt en pas de tafel indien nodig aan. Cellulaire bedden worden aanbevolen voor de meeste toepassingen. Het bed kan worden verhoogd of verlaagd met behulp van de Z-asbediening aan de voorkant van de kast om een verscheidenheid aan materialen van verschillende diktes te kunnen verwerken.

- Stap 6. Plaats het materiaalmonster op de werkbank. De standaardpositie bevindt zich in de linkerbovenhoek van de tafel. Dit kan worden gewijzigd door de locatie van uw ontwerp of de oorsprong van de graveur te verplaatsen met behulp van het bedieningspaneel of de graveersoftware. Om grotere materialen te verwerken, kunt u de voor- of achterdeur openen, of beide, tegelijkertijd. Wanneer de laser actief is, mag u niets anders dan het materiaal in het werkoppervlak steken via een doorgangsdeur. Let vooral op dampen en stof die via deze deuren kunnen vrijkomen. Zorg ervoor dat uw ventilatiesysteem robuust genoeg is om alle bijproducten te absorberen of draag de noodzakelijke PBM's om de gezondheid van gebruikers en voorbijgangers te waarborgen.

- Stap 7. Focus de laser door het acryl focusgereedschap op het materiaal te plaatsen en til de tafel voorzichtig op. De laserkop mag de bovenkant van het acrylgereedschap nauwelijks raken zonder enige druk uit te oefenen, zodat de graveerafstand correct is. (Nogmaals, probeer nooit op de werkbank te staan zonder materiaal.) De laser is op geen enkele manier gefocust. Sluit het deksel.

- Stap 8. Pas het contrast en de graveerdiepte van uw ontwerp aan door

parameters in de graveersoftware of direct vanaf het bedieningspaneel. Als uw graveerinstructies de vermogensinstelling in milliampère weergeven, gebruik dan het volgende conversietabel om de juiste vermogensinstelling te vinden:

right	20%	30%	40%	50%	70%	80%	90%	99%
current	4ma	4ma	7ma	9ma	14ma	16ma	18ma	19ma

De minimale drempelwaarde is 10%. De laser zal niet worden uitgezonden bij een instelling lager dan deze instelling. Het wordt niet aanbevolen om de laserbuis op volledige belasting te gebruiken, vooral niet voor langere tijd. Het aanbevolen maximale vermogen is ingesteld op 70%, omdat langdurig gebruik van meer dan deze hoeveelheid de levensduur van de laser zal verkorten. Om de graveerdiepte te vergroten, verhoogt u de energie per oppervlakte-eenheid door het vermogen van de laser of het aantal ringen te verhogen of de snelheidsparameter te vertragen. Te diep graveren kan echter de beeldkwaliteit verslechteren, vooral voor het coatingmateriaal.

Houd er bij het werken met nieuwe materialen rekening mee dat u altijd moet beginnen aan de lage kant van uw mogelijke instellingen. Als het effect niet sterk genoeg is, kan het altijd meer dan één keer worden herhaald of uitgevoerd met krachtigere instellingen totdat u het gewenste effect hebt bereikt. De resolutie moet over het algemeen worden ingesteld op 500 dots per inch. In sommige gevallen kan het helpen om de resolutie van de afbeelding te verlagen, waardoor inbranden wordt verminderd en de energie van de pulsen wordt verhoogd, en zo de kwaliteit van de beelden die in bepaalde materialen, zoals bepaalde kunststoffen, worden geproduceerd, wordt verbeterd.

- Stap 9. Open de laserbuis door de lasersleutel in te brengen en te draaien. Om gevaar voor een elektrische schok te voorkomen, kunt u het beste proberen

de graveerder met slechts één hand tegelijk aan te raken zodra de laserbuis is geopend.

- Stap 10. Druk op run om te pauzeren en uw ontwerp te graveren. Ook als u een beschermende bril draagt, staar niet continu naar de actieve laser. Wees u echter bewust van mogelijke problemen zoals vonken of branden en wees voorbereid om branden snel te blussen als dat nodig is.

- Stap 11. Zodra de laser stopt, controleert u de kwaliteit van de eerste run en past u de parameters aan in het bedieningspaneel of de software indien nodig om het gewenste effect te produceren. Controleer tijdens herhaald graveren en snijden regelmatig de tank van de pomp om de watertemperatuur onder de 100° F ( 38° C) te houden. Als deze temperatuur is bereikt, stop dan met werken en laat de graveur afkoelen voordat u hem verder gebruikt.

- Stap 12. Wanneer u klaar bent met graveren, sluit u de graveersoftware en schakelt u de machine in de volgende volgorde uit: laservermogen, bedieningspaneel, eventuele ventilatie, waterkoelsysteem en noodstroomknop. Verwijder de lasersleutel van het bedieningspaneel.

- Stap 13. Maak de werkbank volledig schoon en verwijder alle vuil uit de onderste beugel.

3. SPECIFIEKE MATERIAALBESCHRIJVINGEN.

De volgende instructies zijn aanbevelingen die kunnen helpen om veilig te werken met verschillende materialen. Gebruikers moeten onderzoek doen naar de veiligheids- en graveervereisten voor hun specifieke materialen om het risico op potentiële problemen zoals brand, gevaarlijk stof, corrosieve en giftige dampen te vermijden. Zodra u weet dat het product veilig is of dat de juiste beschermende uitrusting aanwezig is, kan het nuttig zijn om een testmatrix van kleine dozen te graveren die op verschillende snelheden en vermogensinstellingen zijn geproduceerd

om de ideale instellingen voor uw ontwerp te ontdekken. Of begin met een laag stroomverbruik en snelle installatie, voer het ontwerp zo vaak uit als nodig is, met een progressief toenemende laserintensiteit.

●KERAMIEK.

Bij het graveren op keramiek wordt doorgaans een gemiddeld tot hoog vermogen gebruikt. Door meer circuits te gebruiken in plaats van een hoger vermogen en een lagere snelheid, kunt u voorkomen dat er materiaal breekt tijdens het werkproces. Wees u bewust van de gezondheidsrisico's die stof van het graveren van keramiek met zich meebrengt, met name bij repetitieve industriële toepassingen. Afhankelijk van het materiaal en de werklast kan een ventilator of zelfs een compleet ventilatiesysteem nodig zijn om het probleem op te lossen. Ook operators en anderen in het werkgebied moeten mogelijk ademhalingsbeschermingsmiddelen gebruiken, zoals maskers en ademhalingsmaskers.

●STEEN .

Bij het snijden van alle soorten stenen worden over het algemeen gemiddelde kracht en gemiddelde tot hoge snelheden gebruikt. Wees, net als bij keramiek en glas, op de hoogte van het gegenereerde stof (vooral bij repetitieve industriële toepassingen) en neem vergelijkbare maatregelen om de veiligheid van gebruikers en anderen op de werkplek te waarborgen.

- TEXTIEL .

Bij het snijden van textiel zoals stof en wol worden vaak lage kracht en hoge snelheid gebruikt. Net als bij leer moet er speciale aandacht worden besteed aan de mogelijkheid van brand en stof.

●GLAS.

Bij het graveren van glas worden over het algemeen hoge vermogens en lage snelheid gebruikt. Net als bij keramiek is het handig om meer cycli op een lagere stand te draaien om scheuren te voorkomen. Bij het graveren van glas en koolstofvezels moet voorzichtigheid worden betracht om te voorkomen dat

instellingen worden gecombineerd die voldoende laserintensiteit produceren om de structurele integriteit van de vezels van hun componenten te verstoren, wat resulteert in wazige markeringen. Persoonlijke beschermingsmiddelen moeten worden gedragen om blootstelling van ogen, neus, mond en huid aan stof door het gebruik van welk materiaal dan ook te voorkomen, met name bij herhaalde industriële toepassingen. Kleding die wordt gedragen bij het werken met glasvezel moet daarna apart worden gewassen.

●LEER.

Bij het graveren van glas worden over het algemeen hoge vermogens en lage snelheid gebruikt. Net als bij keramiek is het handig om meer cycli op een lagere stand te draaien om scheuren te voorkomen. Bij het graveren van glas en koolstofvezels moet voorzichtigheid worden betracht om te voorkomen dat instellingen worden gecombineerd die voldoende laserintensiteit produceren om de structurele integriteit van de vezels van hun componenten te verstoren, wat resulteert in wazige markeringen. Persoonlijke beschermingsmiddelen moeten worden gedragen om blootstelling van ogen, neus, mond en huid aan stof door het gebruik van welk materiaal dan ook te voorkomen, met name bij herhaalde industriële toepassingen. Kleding die wordt gedragen bij het werken met glasvezel moet daarna apart worden gewassen.

●METAAL.

CO2-lasergraveermachines mogen niet worden gebruikt om metaal te markeren, graveren of snijden. Ze zijn het meest geschikt voor het bewerken van coatings die op metalen substraten zijn aangebracht, en er moet op worden gelet dat niet wordt geprobeerd om op het onderliggende metaal zelf te werken. Er zijn verschillende coatings beschikbaar die specifiek zijn voor CO2-graveren, en gebruikers moeten de meegeleverde instructies volgen, aangezien de parameters variëren afhankelijk van het product en het metaal. Over het algemeen moet het werk van de aluminiumcoating sneller worden gedaan met een lager vermogen, terwijl het werk van de staalcoating langzamer kan worden gedaan met een hoger vermogen.

●KUNSTSTOF.

Het plastic dat voor graveren wordt gebruikt, is er in veel verschillende kleuren en

diktes en heeft veel verschillende coatings en afwerkingen. De meeste beschikbare kunststoffen kunnen goed worden gegraveerd en gesneden met lasers. Kunststoffen met microporeuze oppervlakken lijken de beste resultaten te geven, omdat er minder oppervlaktemateriaal hoeft te worden verwijderd. Bij het graveren van kunststoffen worden over het algemeen instellingen met een laag vermogen en een hoge snelheid gebruikt. Markeren en graveren met te veel vermogen of een te lage snelheid kan te veel energie concentreren op het contactpunt, waardoor het plastic smelt. Dit kan onder andere

produceren slechte snijkwaliteit, giftige dampen en zelfs branden. Hoge resolutie graveren kan hetzelfde probleem veroorzaken, dus lage tot gemiddelde resolutie ontwerpen zouden de voorkeur moeten krijgen voor de meeste kunststoffen.

●RUBBER.

De verschillende samenstellingen en dichtheden van het rubber resulteren in licht verschillende graveerdieptes. Het wordt sterk aanbevolen om monsters van specifiek rubber te testen voor de beste resultaten. Bij het graveren van rubber wordt vaak een consistente hoge vermogensinstelling gebruikt en het effect wordt gecreëerd door de snelheid van de laser te variëren. Microcellulaire rubbermaterialen vereisen veel hogere snelheden dan standaardrubber. Het graveren van elk type rubber produceert veel stof en gassen. Afhankelijk van de werklast kunnen ademhalings-PBM en/of een compleet ventilatiesysteem vereist zijn om het probleem op te lossen.

●PAPIER EN KARTON.

Bij het graveren van verschillende papierproducten worden doorgaans lage tot gemiddelde kracht en hoge snelheid gebruikt. Testmonsters per batch, aangezien alleen kleine parameterverschillen het effect van te licht zijn kunnen onderscheiden van het effect van doorbranden van het substraat. Net als bij leer wordt er speciale aandacht besteed aan de mogelijkheid van brand en stof dat ontstaat bij herhaalde toepassingen.

●HOUT.

Net als bij rubber zijn er veel verschillende soorten hout en is het testen van uw specifieke materiaal essentieel om de beste resultaten te krijgen. Over het algemeen zijn houtsnijwerken met een consistente nerf en kleur uniformer. Geknoopt hout creëert een ongelijkmatig effect, terwijl harshout een groter randcontrast creëert. Sommige zachte houtsoorten, zoals balsa, kurk en grenen, snijden goed (hoewel met een laag contrast) bij lage of gemiddelde vermogensinstellingen en bij hoge snelheden. Andere vezels zoals spar kunnen worden beïnvloed door ongelijkmatige vezels en zullen vaak slechte resultaten opleveren, wat u ook doet. Harde houtsoorten zoals kersen en eiken snijden goed bij hoge vermogensinstellingen en lage snelheden. Kunstmatige houtproducten kunnen per merk verschillen, voornamelijk op basis van hun lijmsamenstelling en overvloed. MDF werkt goed, maar creëert donkere randen bij het snijden.

Naast het brandrisico van elk houtproduct, moet er extra voorzichtig worden omgegaan met rook van lijm die wordt gebruikt in multiplex en ander kunstmatig hout. Sommige zijn te gevaarlijk om te gebruiken, terwijl andere zorgvuldige ventilatie en herhaalde industriële toepassingen vereisen met behulp van ademende PBM. Houttoxiciteit moet ook worden gecontroleerd, aangezien stof van sommige natuurlijke houtsoorten, waaronder oleander en taxus, ook genoeg misselijkheid en hartproblemen kan veroorzaken.

●Raadpleeg Gebruiksgegevens.

HET WORDT AANGERADEN OM HET VERMOGEN IN TE STELLEN OP 80

materiaal

dikte

50W

60W

80W

100W

130W

150W

Snelste geschatte snelheid

Optimale snelheid

Snelste geschatte snelheid

Optimale snelheid

Snelste geschatte snelheid

Optimale snelheid

Snelste geschatte snelheid

Optimale snelheid

Snelste geschatte snelheid

Optimale snelheid

Snelste geschatte snelheid

Optimale snelheid

acrylzuur

3mm

15/Jaar

10S

20S

15S

25 /S

20/Jaar

30S

25S

35/S

Jaren '30

40/S

35S

5 mm

8S

5S

10S

7/S

12/S

8S

15/S

10S

17/S

12/S

21/Z

15/S

8 mm

4S

2S

5S

3/S

9/S

5S

10S

6S

12/S

8S

15S

10S

10 mm

4S

2/S

6/Jaar

3S

7/S

4S

8/S

5S

11/S

7S

15mm

3/S

1S

4S

2S

5/S

3S

7/S

4S

20mm

3/S

1/S

4S

1.5/S

25mm

30mm

Laservermogen 90% : Bij het snijden van acryl moet aandacht worden besteed aan de luchtstroomregeling , het oppervlak van het materiaal dat wordt geblazen , moet klein zijn of zijdelings worden ontgeblazen, wat de gladheid van het acryl kan garanderen , en het acryloppervlak moet luchtcirculatie hebben om brand te voorkomen .

Acryl

3 mm

9/S

7/S

15/S

12S

20/S

15S

23S

18/S

25/S

20S

Jaren '30

25/S

5 mm

5/S

3S

10S

8/S

13/S

10S

15S

13/5

18/S

15/S

21/Z

18/S

10 mm

5/S

3S

7/S

5S

9S

6S

12S

9/S

15mm

4S

3/S

7/S

5/S

Laservermogen 9% : Houtsnijden regelt voornamelijk de luchtstroom, hoe groter de luchtstroom, hoe sneller de sr

PVC

2mm

35/S

32/S

jaren 50

45S

60/jaren

58/S

jaren 70

68/S

80/jaren

78/S

jaren 90

88/S

3mm

30/Jaar

27S

40/S

38S

50/jaren

48/S

jaren 60

58/S

Be/S

68/S

jaren 80

7a/S

4mm

25/Jaar

20S

35/S

30S

45/S

40S

55S

50/jaren

65/S

63/S

75S

7/S

lap

eenbed

40/Jaar

38/S

60/jaren

58S

100/jaar

98/S

200S

195S

300/S

295/S

400S

395S

leer

een bed

15/Jaar

12/12

20/Jaar

17/de cember

25/Jaar

20/Jaar

30S

25/Jaar

40/Jaar

35/S

45S

40/Jaar

Het is aan te raden om een focuslens te gebruiken met een brandpuntsafstand van 50,8, met een laserbuis van 60W-100W en een kleinehoeveelheid luchtcompressor , wordt aanbevolen om te stoppen bij 50%-70% vermogen.

Papier

mijn numme r is er

80/jaren

40S

120S

40S

150/S

40/S

250S

40/S

350/S

40/S

450S

40/S

B I -col of steek

2mm

15/Jaar

13S

25S

20S

36/S

30S

40S

35/S

45S

40S

55S

50/jaren

Bij het snijden van tweekleurige platen en PVC- parameters , bij het snijden van papier moet rekening worden gehouden met de aanpassing van het laservermogen, hoe hogerhoe kleiner het percentage laservermogen hoe sterker het vermogen van de laserbuis wordt aangepast

4. CONSOLEBESCHRIJVING.

●OVERZICHT .

U kunt de graveur rechtstreeks bedienen vanaf het ingebouwde bedieningspaneel, direct aangesloten op een computer, of via internet. Voor meer informatie over het bedienen van de graveersoftware, raadpleegt u de aparte handleiding. Het ingebouwde bedieningspaneel maakt het mogelijk om de laser handmatig te bedienen, of het ontwerp te graveren vanaf flash drives en externe harde schijven die zijn aangesloten op de USB-poort aan de rechterkant van de kast.

Voor handmatige bediening kunnen de pijltjestoetsen worden gebruikt om de laserkop langs de X- en Y-asgeleiders te bewegen en de PULSE-knop kan worden gebruikt om de laser af te vuren. Elke keer dat de pijltjestoets wordt ingedrukt, kan de laserkop worden ingesteld om binnen een ingestelde afstand vast te lopen door op MENU te tikken en de parameters onder "Handmatige instellingen+" aan te passen. De laser kan worden ingesteld om gedurende een vaste periode te zenden door op MENU te drukken en de parameters onder "Laserinstellingen+" aan te passen. Alle knoppen en menu's moeten in het Engels zijn gemarkeerd. Als dat niet

het geval is, drukt u op MENU en gaat u naar de bovenste knop in de rechterkolom

om de taalinstellingen van de console te wijzigen.

Om een ontwerp te laden van een FAT16 of FAT32 geformatteerde flashdrive of externe harde schijf, druk op MENU, selecteer "File", dan "Udisk+", en dan "Copy to Memory". Selecteer het ontwerp in het File menu, en selecteer Run. Verschillende parameters kunnen worden aangepast met behulp van de menu's en submenu's van de console, inclusief het instellen van meerdere oorsprongen om een ontwerp vier keer in één sessie op een materiaal te graveren.

Wanneer u het ontwerp vanaf de console uitvoert, is dit het hoofdscherm. Het ontwerp moet in de linkerbovenhoek worden weergegeven en de naam, samen met de huidige snelheids- en vermogensinstellingen, moeten in de rechterbovenhoek worden weergegeven. De positie van de laserkop ten opzichte van de tafel wordt weergegeven als X- (horizontaal) en Y- (verticaal) coördinaten. De Z-coördinaat geeft de hoogte van de werkbank zelf weer. De U-coördinaat kan worden geconfigureerd om de

rotatie-as of automatische invoer te regelen, indien geïnstalleerd. Daaronder bevinden zich lagen met instructies over hun individuele snelheid (in mm/s) en maximaal vermogen als percentage van het nominale vermogen van de machine. Het aantal batches in de linkerbenedenhoek registreert het aantal keren dat het huidige ontwerp in één sessie is gegraveerd.

Zoals de knop aangeeft, drukt u op Uitvoeren/Pauzeren om te beginnen met het graveren van het geladen patroon. U kunt het graveren indien nodig pauzeren.

In geval van een noodgeval zoals brand, mag u het bedieningspaneel gebruiken om het graveren te pauzeren of te stoppen. Druk onmiddellijk op de noodstopknop.

●STEL HET LASERVERMOGEN IN.

Wanneer u in de hoofdinterface op ENT drukt, selecteert het cursorvak eerste instantie de parameter 'Snelheid'.

Speed	100mm/s
Power:	99.9%/33.3%
X:	10000.0
Y:	10000.0
U:	10000.0

Druk op de toetsen ▲ en ▼ om tussen parameters te schakelen. Selecteer de parameter Power.

Speed:	100mm/s
Power	99.9%/33.3%
X:	10000.0
Y:	10000.0
U:	10000.0

Druk op ENT wanneer de rode cursor op Power staat. Druk op de ▲ en ▼ om de parameterwaarde te wijzigen.

MaxPower:	99.9%
MinPower:	33.3%

Druk op ENT om uw wijzigingen op te slaan.

Druk op ESC om de wijzigingen ongeldig te maken en terug te gaan naar de hoofdinterface.

●STEL DE LASER SNELHEID IN

Wanneer u in de hoofdinterface op ENT drukt, selecteert de cursor aanvankelijk de parameter 'Snelheid'.

Speed	100mm/s
Power:	99.9%/33.3%
X:	10000.0
Y:	10000.0
U:	10000.0

Druk nogmaals op de ENT-toets om deze interface te openen.

Druk op de toetsen ▲ en ▼ om de parameterwaarde te wijzigen.

Druk op ENT om uw wijzigingen op te slaan.

Druk op ESC om de wijzigingen ongeldig te maken en terug te gaan naar de hoofdinterface.

Speed: 100 mm/s

●FUNCTIEMENU .

Druk op het menu op de hoofdinterface om de menu-interface te openen.

Druk op de toetsen ▲ en ▼ om het item te selecteren en druk

vervolgens op ENT om het bijbehorende submenu te openen.

Para setting	Language
Laser set	Diagnoses
Manual set	System info
Axes reset	Set default para
Origin set	Restore default
Screen ref set	Controller set
Panel lock	Permission

●PAS DE Z-AS AAN.

Wanneer Z Move is geselecteerd, drukt u op ◀ of ▶ om de beweging van de Z-as te regelen terwijl de sensorkit is geïnstalleerd.

●PAS DE U-AS AAN.

Wanneer U Move is geselecteerd, drukt u op ◀ of ▶ om de beweging van de U-as te regelen. Dit kan worden gebruikt om de rotatiepositie van de rotatie-as of de lineariteit van de automatische invoer te regelen (posities worden apart verkocht) als beide zijn geïnstalleerd.

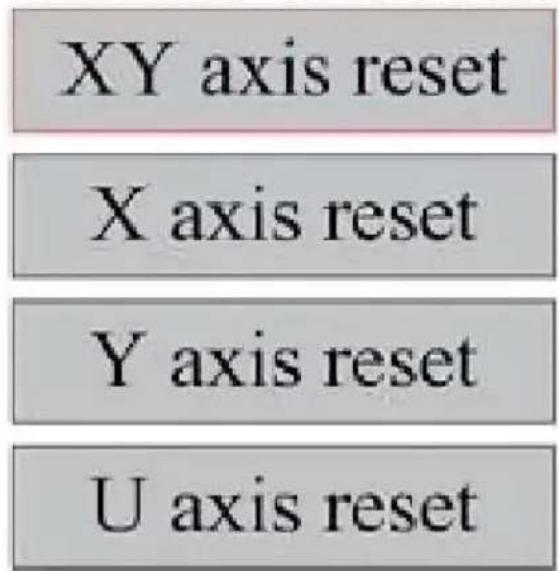

- RESET DE AS.

Wanneer Shaft Reset+ is geselecteerd, druk op ENT. Op het linkerdisplay

verschijnt: Druk op ▲ of ▼ om een item te selecteren.

Druk op ENT om het resetten van de geselecteerde as te starten. Het bericht "Reset bezig" verschijnt op het scherm.

Zodra dit is gebeurd, verdwijnt het bericht automatisch en keert het systeem terug naar de hoofdinterface.

●PAS DE LASERINSTELLINGEN AAN.

Nadat u de laserinstellingen hebt geselecteerd en op ENT hebt gedrukt, wordt op het linkerdisplay het volgende weergegeven: De

bedieningsmethode is hetzelfde als bij de vorige instelling. Wanneer u Doorgaan selecteert, drukt u op PULSE om de laser af te vuren en laat u de toets los om het vuren te voltooien. Wanneer u klaar bent met het maken van aanpassingen, slaat u deze op door de ENT-toets te selecteren om te schrijven of door op de ESC-toets te drukken om te verlaten zonder de wijzigingen op te slaan. Lezen kan opgeslagen parameters laden.

Wanneer u Handmatige instellingen selecteert, drukt u op ENT en wordt aan de linkerkant weergegeven: Wanneer de bewegingsmodus "Continu" is, werkt de handmatige jog-parameter niet. Wanneer deze wordt gebruikt om de laserkop handmatig te verplaatsen, verplaatsen de pijltjestoetsen deze continu totdat ze worden losgelaten. Wanneer de bewegingsmodus "Jog" is, verplaatst de laserkop zich elke keer dat de pijltjestoetsen worden ingedrukt, precies over de afstand die in deze parameter is opgeslagen. Gebruik de richtings- en ENT-toetsen om omhoog of omlaag aan te passen. Wanneer u klaar bent met het maken van aanpassingen, slaat u ze op door de ENT-toets te selecteren om te schrijven of door op de ESC-toets te drukken om te verlaten zonder de wijzigingen op te slaan. Lezen kan opgeslagen parameters laden.

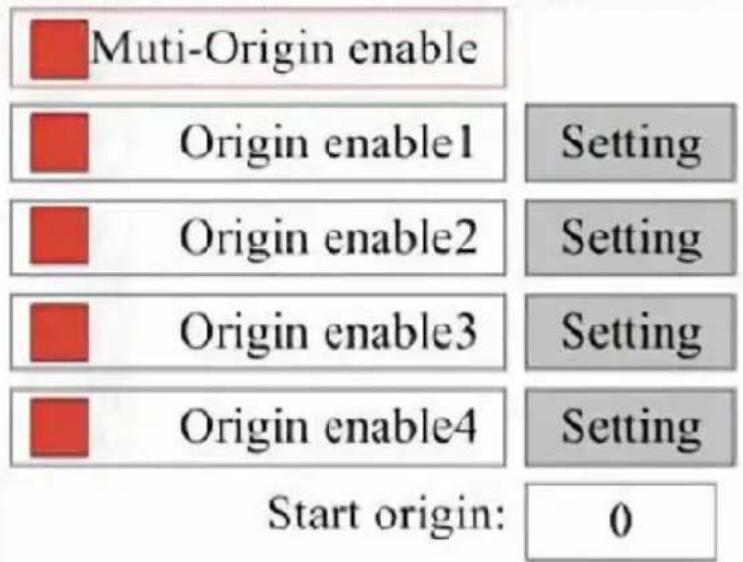

Wanneer u op het vakje op de oorsprongset drukt, drukt u op ENT. Het dialoogvenster aan de linkerkant verschijnt:

Druk op FN om een item te selecteren. Nadat u Multi-Source Enable hebt geselecteerd, drukt u op ENT om het item in of uit te schakelen. Wanneer ingeschakeld, is het kleine vakje rood en wanneer uitgeschakeld, is het kleine vakje grijs. Wanneer u Set Origin of Next Origin selecteert, drukt u op ◀ of ▶ om een waarde te selecteren. Vergeet niet om op ENT te drukken om de wijziging te verifiëren wanneer u de parameter Set Origin wijzigt. Wanneer u de interface sluit, worden de parameters automatisch opgeslagen.

De details van elk item zijn als volgt:

- Stel Origin 1/2/3/4 in: Nadat u de instelling voor meerdere origines hebt ingeschakeld, plaatst u de cursor op de instelling Origin 1/2/3/4. Druk op ENTER op uw toetsenbord.

Het systeem neemt de coördinaten als de overeenkomstige coördinaten van oorsprong 1/2/3/4.

- Bron inschakelen 1/2/3/4: Wanneer de instelling voor meerdere bronnen is ingeschakeld, kunnen vier bronnen ook afzonderlijk worden uitgeschakeld en ingeschakeld.

Wanneer multi-origin logica is geselecteerd, het nummer van de volger oorsprong 1 is en vier oorsprongen zijn ingeschakeld, wordt het werk keer gebruikt wanneer het wordt gestart, wanneer de functie bestand

opslaan wordt gestart (via toetsenbord of pc) of wanneer een verwerkingsbestand wordt geüpload naar een pc en het bestand 'Oorsprong als oorsprong nemen' is geselecteerd.

Verschillende oorsprongen. De volgorde van rotatie van de oorsprong is

1→2→3→4→1→2... Als u een verwerkingsbestand uploadt naar uw pc en u

selecteert Huidige oorsprong voor het bestand, zal het systeem altijd de huidige oorsprong gebruiken.

●STANDAARDPARAMETERS INSTELLEN.

Wanneer de feiten zijn ingesteld. Selecteer de alinea en de huidige parameters van de machine worden opgeslagen als hun standaardwaarden. Ze kunnen vervolgens worden opgehaald met de opdracht Standaardparameters herstellen. Het wordt aanbevolen dat u de werkelijke fabrieksinstellingen van uw machine opslaat, zodat deze indien nodig eenvoudig kunnen worden hersteld.

Als het wachtwoord is ingeschakeld, drukt u op ◀ of ▶ en ▲ of ▼ om het wachtwoord te selecteren en drukt u vervolgens op ENT om het wachtwoord op te slaan.

●HERSTEL DE STANDAARDPARAMETER.

Bij het definiëren van feiten. Zodra een parameter is geselecteerd, vervangt het systeem alle huidige parameters met de opgeslagen standaard fabrieksparameters. De bedieningsmethode is hetzelfde als het instellen van de standaardparameters.

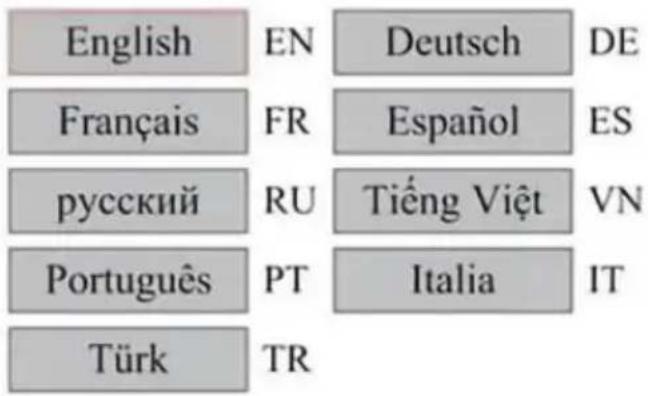

●STEL DE INTERFACETAAL IN.

Wanneer u een taal selecteert, drukt u op ENT. Op het linkerdisplay verschijnt:

De bedieningsmethode is hetzelfde als hierboven. Druk op ENT na het selecteren van de gewenste taal en keer terug naar de hoofdinterface. ●STEL HET IP-ADRES VAN DE MACHINE IN.

Nadat u uw IP-instellingen hebt geselecteerd, drukt u op ENT. Op het linkerdisplay verschijnt het volgende:

Druk op ◀ of ▶ en ▲ of ▼ en ENT om de parameters te wijzigen. Het standaardadres voor de graveur is 192.168.1.100. Als dit adres al wordt gebruikt op uw lokale netwerk, gebruikt u 192.168.1 voor de eerste drie secties en kiest u een unieke waarde voor het laatste deel. Over het algemeen zou elke waarde tussen 2-252 goed moeten zijn, behalve 4, maar vermijd waarden die al worden gebruikt door andere netwerkapparaten.

Het direct aansluiten van de machine op het openbare internet brengt risico van ongeautoriseerd gebruik met zich mee en wordt afgeraden. Als u het toch wilt aanbieden, moet u zich registreren en een uniek openbaar TCP/IP-adres gebruiken. Wanneer u klaar bent met het maken van aanpassingen, slaat u ze op door de ENT-toets te selecteren om te schrijven of door op de ESC-toets te drukken om te verlaten zonder wijzigingen op te slaan. Lezen kan opgeslagen parameters laden.

●DIAGNOSE-INSTRUMENTEN.

Nadat u Diagnostiek hebt geselecteerd, verschijnt het dialoogvenster aan de linkerkant:

Deze interface geeft de hardware-I/O-poortinformatie van het systeem weer:

Input: Lees de hardware-informatie van het systeem. Wanneer een hardwaresignaal wordt geactiveerd, wordt het kleine vakje links van de overeenkomstige invoer rood weergegeven. Anders is het grijs.

Uitvoer: Gebruik de cursor om de uitvoer te selecteren. Druk op ENT

om de uitvoerstatus te wisselen en op ESC om terug te keren naar het hoofdmenu zonder wijzigingen aan te brengen.

●DE SCHERMREFERENTIE INSTELLEN.

Nadat u de schermoorsprong hebt geselecteerd, verschijnt het dialoogvenster aan de linkerkant:

Deze interface geeft de locatie van de oorsprong weer. Verschillende oorsprongposities kunnen verschillende reflecties van de grafiek op de X/Y-as produceren. De bedieningsmethode is hetzelfde als hierboven.

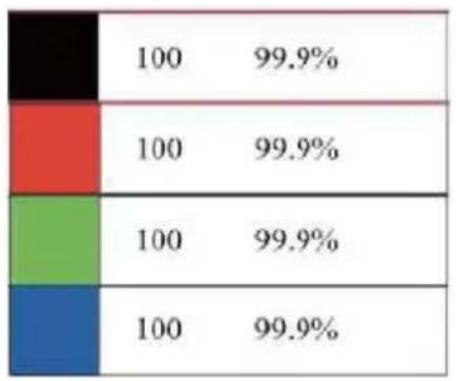

●DE SCULPTLAAG AANPASSEN.

Wanneer het systeem inactief is of het werk voltooid is, drukt u op het gedeelte met laagparameters om het te openen.

Druk op ▲ of ▼ om de gewenste laag te selecteren.

Druk op ENT om de parameters van de geselecteerde laag te controleren, zoals weergegeven in de afbeelding: Standaard staat de rode cursor (

Lagen.

Druk op de toetsen ◀ en ▶ om de gewenste laag te selecteren.

Verplaats de cursor naar Write en druk op ENT om de

parameterwijzigingen op te slaan, of druk op ESC om af te sluiten zonder op te slaan.

De werking is gelijk aan de instelling voor maximaal/minimaal vermogen.

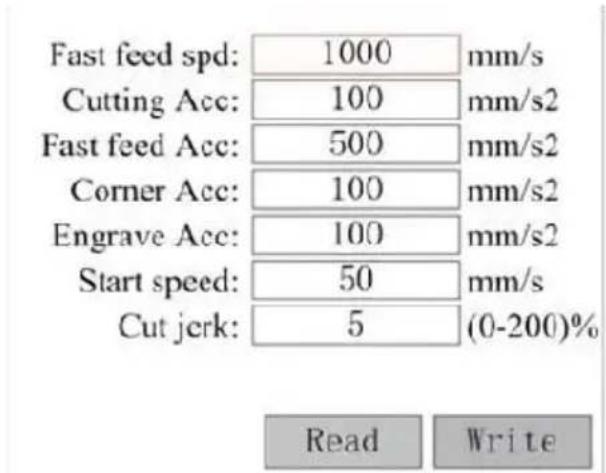

●BEWEGINGSPARAMETERS AANPASSEN .

Selecteer in het submenu Parameterinstellingen de optie Parameters verplaatsen om de linkerinterface weer te geven: Selecteer en pas parameters aan door op de pijlen te drukken.

Wanneer u klaar bent met aanpassen, verplaatst u de cursor naar W en drukt u op ENT om de parameterwijzigingen op te slaan. U kunt ook ESC drukken om af te sluiten zonder op te slaan.

Lezen kan opgeslagen parameters laden.

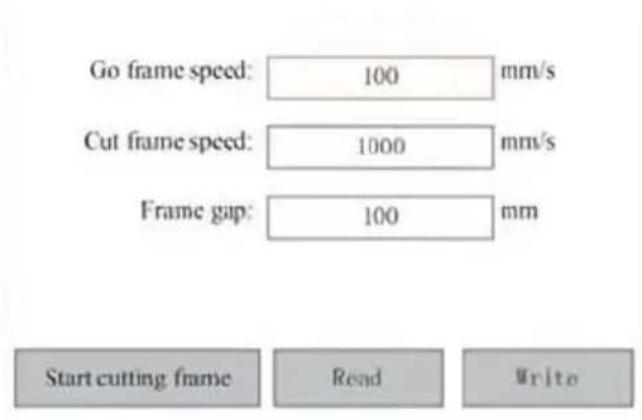

●FRAMEPARAMETERS INSTELLEN .

Selecteer in het submenu Parameterinstellingen de optie Frame-instellingen om de linkerinterface weer te geven: Selecteer en pas parameters aan door op de pijlen te drukken. Wanneer u klaar bent met aanpassen, verplaatst u de cursor naar Write en drukt u op ENT om de parameterwijzigingen op te slaan, of drukt u op ESC om af te sluiten zonder op te slaan. Lezen kan opgeslagen parameters laden. Start Cutting Frame knipt het frame volgens de huidige parameters.

Selecteer in het submenu Parameterinstellingen de optie Blaasinstellingen om de linkerinterface weer te geven: Selecteer en pas parameters aan door op de pijlen te drukken. Wanneer u klaar bent met aanpassen, verplaatst u de cursor naar Schrijven en drukt u op ENT om de parameterwijzigingen op te slaan, of drukt u op ESC om af te sluiten zonder op te slaan. Lezen kan opgeslagen parameters laden.

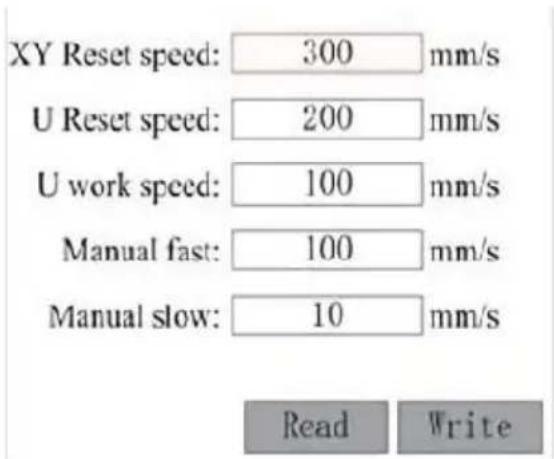

Selecteer in het submenu "Parameterinstellingen" de optie "Snelheidsinstellingen" om de linkerinterface weer te geven:

Selecteer en pas parameters aan door op de pijlen te drukken. Wanneer u klaar bent met aanpassen, verplaatst u de cursor naar Write en drukt u op ENT om de parameterwijzigingen op te slaan, of drukt u op ESC om te sluiten zonder op te slaan. Reading kan opgeslagen parameters laden.

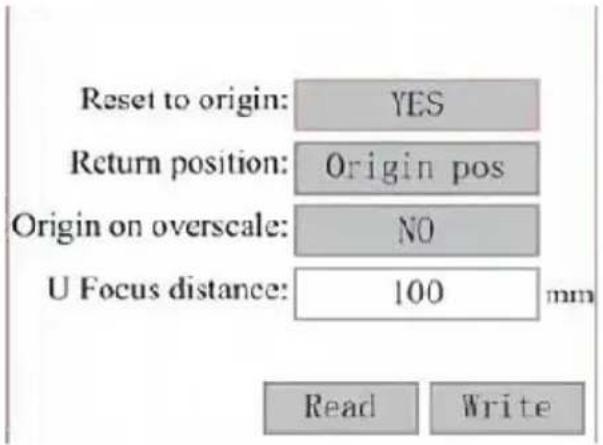

●PAS DE MACHINECONFIGURATIE AAN.

Selecteer in het submenu Parameterinstellingen de optie Computerconfiguratie om de linkerinterface weer te geven:

Selecteer en pas parameters aan door op de pijlen te drukken. Wanneer u klaar bent met aanpassen, verplaatst u de cursor naar Write en drukt u op ENT om de parameterwijzigingen op te slaan, of drukt u op ESC om te sluiten zonder op te slaan. Reading kan opgeslagen parameters laden.

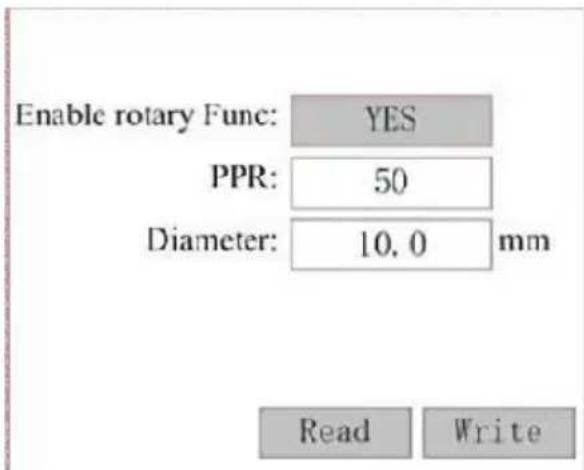

●PAS DE PARAMETERS VAN DE ROTATIE-AS AAN.

Selecteer in het submenu Parameterinstellingen de optie Rotatiefunctie-instellingen om de linkerinterface weer te geven:

Selecteer en pas parameters aan door op de pijlen te drukken. Wanneer u klaar bent met aanpassen, verplaatst u de cursor naar Write en drukt u op ENT om de parameterwijzigingen op te slaan, of drukt u op ESC om te sluiten zonder op te slaan. Reading kan opgeslagen parameters laden.

●STEL HET INTERFACEWACHTWOORD IN.

Wanneer de cursor op het paneelslot staat, drukt u op ENT. Het dialoogvenster aan de linkerkant verschijnt:

Druk op de toetsen ▲ en ▼ om het item te selecteren. Wanneer de blauwe cursor op het doelitem staat, druk op ENT om de bijbehorende interface te openen.

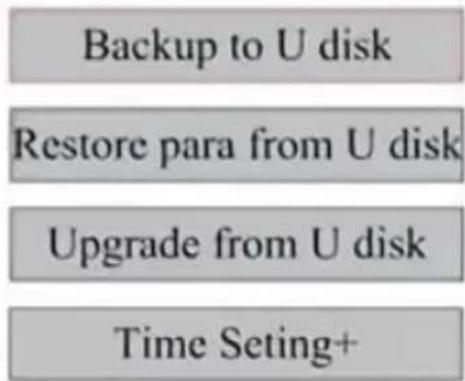

●PARAMETERS BACK-UPPEN EN HERSTELLEN.

Selecteer in het hoofdmenu Controllerinstellingen om het linkerscherm weer te geven:

Back-up maken op USB-stick: Sla de huidige parameters op op een USB-stick.

Parameters herstellen van een USB-stick: Herstel opgeslagen parameters van een flashdrive.

Upgraden vanaf een USB-stick: upgrade de controllersoftware vanaf een flashdrive.

● STEL DE DATUM EN TIJD VAN DE MACHINE IN.

Selecteer in het submenu Controllerinstellingen de optie Tijdinstellingen+ om de

linker interface:

Wijzigen om te drukken, Selecteren om parameters in te stellen

Selecteer en pas parameters aan door op de pijlen te drukken. Wanneer u klaar bent

met aanpassen, verplaats de cursor naar Schrijven en druk op ENT om de parameter op te slaan

of druk op ESC om af te sluiten zonder op te slaan. De opgeslagen parameters worden geladen.

parameters.

● AUTORISATIEBEHEER EN TOETSENBORDINDELING.

Uw graveur zou al geautoriseerd en klaar voor gebruik moeten zijn. Als u uw graveur via een huurprogramma hebt gekocht en nog geen licentie hebt ontvangen, neem dan contact op met de klantenservice. Voer de code in door naar het hoofdmenu te gaan en Machtigingen te selecteren. De linkerinterface verschijnt.

Druk eenmaal op ENT om het eerste veld te selecteren en druk vervolgens nogmaals op ENT om het linkertoetsenbord te openen.

Gebruik de pijltjestoetsen en ENT om de juiste tekens te selecteren. Als er fouten zijn, druk dan op ESC en vervolgens op ENT om het veld opnieuw in te voeren. Gebruik de pijltjestoetsen om naar een ander invoerveld te gaan en voer de inhoud op dezelfde manier in. Zodra alle velden correct zijn ingevoerd, selecteert u Wijzig machtigingscode en drukt u op ENT om dit scherm te verlaten en terug te keren naar het hoofdmenu.

MAINTENANCE

1. ONDERHOUDSOVERZICHT.

Het gebruik van andere procedures dan hierin gespecificeerd kan leiden tot gevaarlijke blootstelling aan laserstraling. Schakel het apparaat altijd uit en koppel het los van de stroomvoorziening voordat u reinigings- of onderhoudswerkzaamheden uitvoert. Houd het systeem altijd schoon, aangezien ontvlambaar vuil in de werk- en uitlaatgebieden een brandgevaar vormt. Alleen getrainde en bekwame professionals mogen deze apparatuur aanpassen of demonteren.

- Er moet te allen tijde schoon en koel water aan het systeem worden geleverd.

- De werkbank moet dagelijks worden schoongemaakt en de bak dagelijks worden geleegd.

- De derde spiegel en de focuslens moeten dagelijks worden gecontroleerd en indien nodig worden schoongemaakt.

- Andere spiegels en uitlaatsystemen moeten wekelijks worden gecontroleerd en indien nodig worden schoongemaakt.

- De uitlijning van de balk moet wekelijks worden gecontroleerd.

- Controleer de bedrading wekelijks op losse verbindingen, vooral de voeding van de laserbuis.

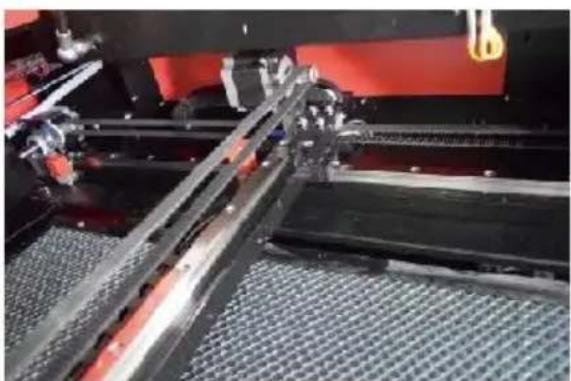

- De rails moeten minimaal twee keer per maand worden schoongemaakt en gesmeerd.

- Luchtondersteuning moet eenmaal per maand worden gecontroleerd en indien nodig worden schoongemaakt.

- De gehele lasermachine, inclusief andere componenten zoals het waterkoelsysteem, moet eenmaal per maand worden geïnspecteerd en indien nodig worden gereinigd.

2. Waterkoelsysteem.

• Raak de watertoevoer van de graveur nooit aan en pas deze nooit aan terwijl de pomp nog draait of is aangesloten op het elektriciteitsnet.

- De laserbuis moet worden gekoeld met schoon gedestilleerd water om oververhitting te voorkomen.

Kamertemperatuur of iets lager warm water is ideaal. Laserbuizen hebben ten minste 2 gallons (7,5 liter) gekoeld schoon gedestilleerd water of een ander laserveilig koelmiddel nodig om oververhitting te voorkomen. Als de watertemperatuur dicht bij de 100°F (38°C) ligt, stop dan met werken totdat het is afgekoeld of zoek een manier om de temperatuur te verlagen zonder de watertoevoer van de laserbuis te onderbreken. Het water mag ook niet te koud worden, dat kan er ook voor zorgen dat de glazen laserbuis tijdens gebruik barst. Zorg er in de wintermaanden of als u ijs gebruikt om het water te koelen voor dat de temperatuur nooit onder de 50°F (10°C) zakt.

Zorg er in de wintermaanden of als u ijs gebruikt om het water te koelen voor dat de temperatuur nooit onder de 50°F (10°C) zakt.

- Om de paar dagen moet er meer water worden toegevoegd om ervoor te zorgen dat de verdamping goed verloopt. Dit zorgt ervoor dat de pomp tijdens gebruik niet wordt blootgesteld.

3. SCHOONMAKEN

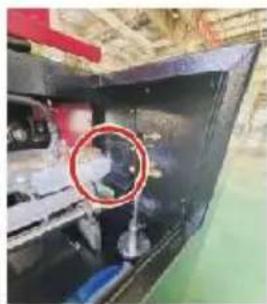

● MAAK HET HOOFDCOMPARTIMENT EN DE GRAVEERMACHINE SCHOON.

Controleer ten minste eenmaal per dag op stofophoping in de hoofdgraveerkamer. Als dat het geval is, moet u het verwijderen. De reinigingsintervallen en -vereisten zijn sterk afhankelijk van het materiaal dat wordt verwerkt en de bedrijfstijd van de apparatuur. Schone machines zorgen voor optimale prestaties en verlagen de servicekosten, evenals het risico op brand of letsel.

Reinig het kijkvenster met een mild schoonmaakmiddel en een lensdoek of katoenen doek. Gebruik geen papieren handdoeken, want die kunnen acryl krassen en de bescherming van het deksel tegen laserstraling verminderen. Reinig het interieur van de hoofdcabine grondig om vuil, deeltjes of sediment te verwijderen. Papieren handdoeken en glasreiniger worden aanbevolen. Reinig indien nodig het deksel van de laserbuis nadat deze volledig is afgekoeld. Laat alle vloeistof die bij het reinigen is gebruikt

volledig drogen voordat u de graveermachine verder gebruikt.

● MAAK DE SCHERPSTELLENS SCHOON.

De lens is voorzien van een duurzame coating die niet beschadigd raakt, zelfs niet bij een goede en zorgvuldige reiniging.

Controleer de lens en de spiegel op de derde dag en maak ze schoon als er vuil of waas op het oppervlak zit. Uw laserefficiëntie wordt verminderd en hitteopbouw op de olie of het stof zelf kan de lens beschadigen.

1. Verplaats de graveertafel naar een afstand van ongeveer 10 cm van de lensvatting.
2. Verplaats de laserkop naar het midden van de tafel en leg een doek onder de lensvatting, zodat de lens niet beschadigd raakt als deze per ongeluk van de vatting valt.
3. Schroef de lensvatting los en draai deze naar links.
4. Verwijder de persluchtslang en de laserrailverbinding.
5. Nadat u de lens op schoon lensreinigingspapier hebt gelegd, draait u de lenshouder voorzichtig zodat de lens en de O-ring op het reinigingsdoekje vallen en verwijdert u de lens uit de lensvatting.
6. Controleer de O-ring en maak deze indien nodig schoon met een wattenstaafje en een lensreinigingsdoekje of -doekje.
7. Blaas lucht op het oppervlak van de lens om zoveel mogelijk gruis te verwijderen.
8. Controleer het lensoppervlak en reinig de lens indien nodig met

lensreinigingsvloeistof en lenspapier of een doekje.

1. Houd de rand van de lensconstructie vast met een lensreinigingsdoekje en gebruik lensreinigingsvloeistof. Houd de lens schuin en spoel beide oppervlakken af om het vuil weg te spoelen.
2. Plaats de lenzen op een schoon lensreinigingsdoekje en breng lensreinigingsvloeistof aan op één kant van de lens. Laat de vloeistof ongeveer een minuut inwerken en veeg vervolgens voorzichtig af met lensreinigingspapier gedoopt in lensreinigingsvloeistof. Droog deze kant van de lens af met een droog doekje.
3. Herhaal hetzelfde reinigingsproces aan de andere kant van de lens. Gebruik nooit twee keer schoonmaakpapier. Stof dat zich ophoopt in schoonmaakpapier kan het oppervlak van de lens krassen.
4. Controleer de lens. Als deze nog steeds vuil is, herhaal dan het bovenstaande reinigingsproces totdat de lens schoon is. Raak het oppervlak van de lens niet aan na het reinigen.
5. Plaats de lens voorzichtig in de lensvatting, zorg ervoor dat de bolle kant naar boven wijst. Plaats de o-ring bovenop de lens.
6. Zet de lens en de laserkopbevestiging voorzichtig in omgekeerde volgorde weer in elkaar.

Als er vuil of waas op het oppervlak van de spiegel zit, moet de spiegel worden schoongemaakt om de prestaties te verbeteren en permanente schade te voorkomen. De eerste spiegel bevindt zich achter de linkerkant van de machine, voorbij het uiteinde van de Y-as. De tweede spiegel bevindt zich op de Y-as aan het uiteinde van de X-as. De derde spiegel bevindt zich

bovenop de laserkop op de X-as. De grootste ophoping van vuil bevindt zich op de 3e spiegel en moet dagelijks worden gecontroleerd met de focuslens. De eerste en tweede spiegel kunnen indien nodig dagelijks worden gecontroleerd, maar als ze slechts eenmaal per week worden gecontroleerd, zijn ze

meestal prima.

Spiegels kunnen ter plekke worden schoongemaakt met

lensreinigingsdoekjes of -doeken, of ze kunnen worden verwijderd door tegen de klok in te draaien. Wees voorzichtig dat u het oppervlak van de spiegel niet rechtstreeks aanraakt. Druk niet te hard om vuil te verwijderen of krassen te veroorzaken. Als de spiegels worden verwijderd om te reinigen, plaats ze dan terug door ze met de klok mee terug te draaien en wees voorzichtig om krassen te voorkomen.

4. LASERPADUITLIJNING.

Een goede straaluitlijning is erg belangrijk voor de algehele efficiëntie en kwaliteit van het werk van de machine. Deze machine is volledig uitgelijnd voor verzending. Wanneer de graveur echter voor het eerst arriveert, en ongeveer een keer per week tijdens normaal gebruik, wordt de gebruiker geadviseerd om te controleren of de uitlijning nog steeds op een acceptabel niveau is en of de spiegel en focuslens niet bewegen door beweging van de machine.

U moet een stukje tape op elke fase van het laserpad plaatsen en markeren om te bevestigen dat het platform goed uitgelijnd blijft. Als dat niet het geval is, gebruikt u de beugel van de laserbuis of de schroef aan de achterkant van de verkeerd uitgelijnde spiegel om het probleem te verhelpen. Zodra de meegeleverde tapes op zijn, raden we aan om afplaktape te gebruiken, omdat deze gemakkelijk te hanteren en te gebruiken zijn.

Als de straaluitlijning onzorgvuldig wordt uitgevoerd, kan de operator worden blootgesteld aan een kleine hoeveelheid straling. Volg deze procedures correct en wees altijd voorzichtig bij het uitvoeren van straaluitlijning.

Voer straaluitlijning uit op lage vermogensniveaus: 15% of minder. Elk hoger percentage zorgt ervoor dat de laser de teststrip ontsteekt in plaats van markeert. Zorg ervoor dat u het maximale vermogen (niet het minimum) instelt op 15%.

●LASERBUISUITLIJNING.

Om de uitlijning van de laserbuis met de eerste spiegel te testen, knipt u een stuk plakband af en plakt u dit op het frame van de spiegel.

Plak de tape niet direct op de spiegel. Zet het apparaat aan en stel vermogen in op 15% of lager.

Druk op PULSE om de laser handmatig af te vuren. U zou een klein merkteken op de tape moeten kunnen zien. Als u het niet ziet, druk nogmaals op PULSE.

Druk op de puls om de laser te activeren. Zorg er altijd voor dat het pad tussen de laser en het doel onbelemmerd is. Laat nooit vreemde voorwerpen tussen de laser en het doel komen. Wanneer u op de PULSE-knop drukt, wees voorzichtig dat u geen enkel lichaamsdeel in het laserpad achterlaat.

De lasermarkering moet dicht bij het midden van het gat liggen. Als de laser niet op de eerste spiegel is gecentreerd, schakelt u de laser uit en past u de laserbuis voorzichtig aan in de houder. Hiervoor moet u mogelijk de bouten op de beugel losdraaien. Let op dat u de bouten niet te vast draait. Er kan slechts één standaard tegelijk worden aangepast.

Nadat u ervoor hebt gezorgd dat het laserlicht goed is uitgelijnd tussen laserbuis en de eerste spiegel, controleert u de uitlijning tussen de eerste spiegel en de tweede spiegel. Gebruik eerst de richtingspijlen op het bedieningspaneel om de tweede spiegel langs de Y-as naar de achterkant van het bed te sturen.

Zodra ingesteld, plaats een stuk tape op het frame van de tweede spiegel. Plaats tape niet direct op de spiegel. Herhaal de vorige stap. Als de laser niet gecentreerd is op de tweede spiegel, moeten de stelschroeven van de eerste spiegel worden aangepast.

Om de spiegel af te stellen, draait u de moer op de schroef los en draait u de schroef voorzichtig met de klok mee of tegen de klok in. Elke schroef stelt een andere positie of hoek in. Houd bij welke schroeven u aanpast en in welke richting u de afstelling uitvoert. Draai de schroef niet meer dan één slag per keer, test vooral de positie van de laser na elke aanpassing zodat u het effect van elke vervanging kunt zien. Test totdat de balken goed zijn uitgelijnd.

uitgelijnd en draai de moeren op de schroeven weer vast wanneer alle aanpassingen zijn gedaan.

Gebruik vervolgens de richtingspijlen op het bedieningspaneel om de tweede spiegel langs de Y-as naar de voorkant van het bed te sturen.

Zodra het is ingesteld, plaatst u een andere strook tape op het frame van de tweede spiegel. Plaats de tape niet rechtstreeks op de spiegel. Herhaal de stappen in 5.4.1 en pas indien nodig de stelschroeven op de eerste spiegel aan. Test opnieuw totdat de balken goed zijn uitgelijnd en draai vervolgens de moeren op de schroeven weer vast.

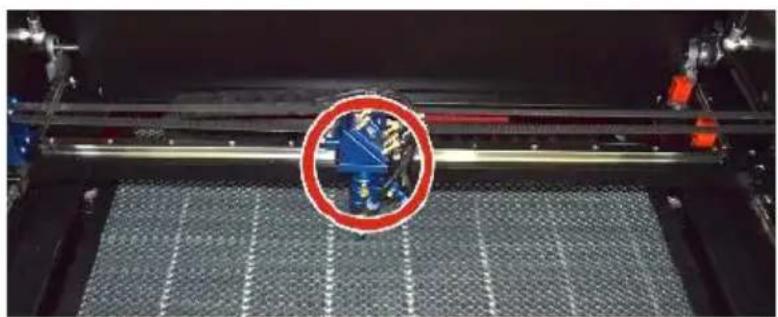

● TWEEDE SPIEGELUITLIJNING

De lasermarkering moet dicht bij het midden van het gat liggen. Als de laser niet op de eerste spiegel is gecentreerd, schakelt u de laser uit en past u de laserbuis voorzichtig aan in de houder. Hiervoor moet u de bouten op de beugel losdraaien. Let op dat u de bouten niet te vast draait. Er kan slechts één standaard tegelijk worden aangepast.

Controleer de uitlijning tussen de 2e en 3e spiegel nadat u hebt gecontroleerd of de laser goed is uitgelijnd tussen de 2e en 3e spiegel. Verwijder eerst de luchtslang van de laserkop. Plaats vervolgens een stukje tape op de onderkant van de laserkop en druk het stevig tegen de nozzle. Dit laat een ringvormig merkteken achter dat u kan helpen de nauwkeurigheid te controleren. Herhaal de stappen in 5.4.1. Als de laser niet door de laserkop is gecentreerd, past u de stelschroef van de derde spiegel dienovereenkomstig aan zoals weergegeven in 5.4.2. Test opnieuw totdat de stralen goed zijn uitgelijnd en draai vervolgens de moeren op de schroeven weer vast.

Schematisch diagram van de installatie van de laserbuis:

1. Installeer het apparaat volgens het logo op de laser en sluit de kathode- en anodeverbindingsdraden, de waterinlaatbuis en de wateruitlaatbuis van de laser correct aan.
2. Zet de koeler aan en pas de laserhoek aan om ervoor te zorgen dat de koelvloeistof de laser vult en er geen verstoppingen ontstaan.
3. Verwijder de optische diafragmamarkering en schakel vervolgens de laservoeding in voor het debuggen van het optische pad.

● PROBLEMEN EN PROBLEEMOPLOSSING

Probleem 1: De laser geeft altijd maximaal vermogen af, of de stroomsterkte is niet regelbaar.

① De laser is uitgerust met een vermogensregelaar die verkeerd is aangesloten. Controleer de aansluiting van de aansluitingen zorgvuldig. ② De laser is uitgerust met een stroomstoring. Probeer de voeding te vervangen. ③ Storing van het bedieningspaneel van de lasermachine. Neem contact op met de klantenservice.

Probleem 2: De laser zendt geen licht uit.

①De laser is uitgerust met een vermogensregelklem die verkeerd is aangesloten, of de regelverbindingslijn is gebroken. Controleer zorgvuldig of de klemmen en verbindingsdraden verkeerd zijn aangesloten of niet inschakelen. ②De waterbeveiliging van de chiller is defect en er is onvoldoende koelvloeistof in de chiller. Vervang de waterbeveiliging of voeg koelvloeistof toe. ③Lasers kunnen last hebben van stroomstoringen of problemen met stroomvoorziening. Probeer het netsnoer te vervangen door een voed of een netsnoer. ④Storing van het bedieningspaneel van de lasermachine. Neem contact op met de klantenservice. ⑤Laser defect; Neem contact op met de klantenservice.

Probleem 3: Ontladingsontsteking.

①De verbindingslijn tussen de laser en de met de laser uitgeruste voeding is beschadigd of gebroken; Probeer de kabel te vervangen. ②Laser defect; Neem contact op met de klantenservice.

Probleem 4: Eisen aan de omgeving.

①De laser is voorzien van een voeding en moet in een goed geventileerde omgeving worden gebruikt. ②De werkruimte moet voldoen aan de lokale veiligheidsnormen voor bediening van laserapparatuur.

Let op: Milieueisen.

Bedrijfstemperatuur: 10°C\~38°C

Opslagtemperatuur: -10°C\~35°C Opslagvochtigheid:

20%RH\~80%RH

5. SMEERINSTRUCTIES.

Voor het beste resultaat reinigt en smeert u de rails van de graveermachine elke twee weken.

●Schakel de lasergraveermachine uit. ●Beweeg de laserkop voorzichtig opzij. - Veeg al het stof en vuil van de X- en Y-asrails met een droge ka doek

tot ze glanzend en schoon zijn.

• Doe hetzelfde voor de schroeven in de Z-as. ●Smeer de rails en schroeven in met vet. ●Beweeg de laserkop en de X-as voorzichtig zodat het smeermiddel gelijkmatig wordt verdeeld

PROBLEEM	OORZAAK VAN HET PROBLEE	OPLOSSING
Het paneel geeft aan da de machine beschermd is	De deur is niet gedoseerd	Doe de deur dicht
	De beschermkapschakelaar is beschadigd	Vervang door een nieuwe
Het paneel geeft aan da de machine een defect heeft bescherming tegen binnendringen van water	De waterleidingen zijn verstopt er is een geen watercirculatie	Maak de waterleidingen schoon
	De pomp komt er niet uit, de pomp pauze s	Vervang door een nieuwe
	Verminderde waterbestendigheid	Vervangen door een nieuwe
Het paneel geeft de werkende hyperinterface weer	Het formaat van het snijpapier te groot	Verander de afbeelding
	Het ankerpunt van de machine onjuist	Retargeting
Lasersnijden is onmogelijk	Het lichtpad van de laser is n correct	Pas het optische pad aan
	Spiegels en lenzen zijn vuil	met alcohol of hol
Zendt geen lasers uit	Problemen met laserbuizen	Vervangen door een nieuwe
	Lagere macht is nodig	Vervangen door een nieuwe
De Ya x beweegt niet	De draaischakelaar is niet uitgeschakeld	Zet de draaischakelaa uit
	Slechte relaisverbinding	Plaats het relais opnieuw of vervang het door een nieuw relais
Het scanpaneel geeft aan dat de bufferafstand onvoldoende is	De X-as laserkop is te ver we van een assistent	Plaats de X-as laserkop opnieuw, zodat deze 50 mm van de oorsprong verwijderd is .
De resetschakelaar op de machine is niet uitgeschakeld .	De eindschakelaar is beschadig of de eindlijn is beschadigd en schakelaar in de e - ketting is losgekoppeld	Vervang door een nieuwe rode eindschakelaar

ACCESSORIES LIST

1. Instructies *1
2. Rookuitlaatpijpen *1
3. Dubbelzijdige tape *1
4. Klemmen *1
5. Schroevendraaier *1
6. Inbussleutel *1SET
7. Aardingsdraad *1
8. Stroomkabel *1
9. Datakabel *1
10. Kristalnetwerkkabel *1
11. Documententas *1
12. flashstation *1

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA

STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166
