K1E01019 - Verzorgingsset Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Hondenwasbak
Merk	Vevor
Model	K1E01019 (ook K1E01020)
Afmetingen (L × B × H)	121,9 × 63,5 × 101,6 cm (48 × 25 × 40 inch)
Draagvermogen	149,7 kg (330 lb)
Productgewicht	Ongeveer 25 kg
Hoofdmateriaal	Versterkt plastic
Kleur	Wit / Grijs (afhankelijk van model)
Belangrijkste functies	Hondenbad, warm- en koudwaterkraan, douchekop, opbergmand, toegangshelling
Watertoevoer	Directe aansluiting op warm- en koudwaterleidingen
Lengte meegeleverde slangen	600 mm (toevoerslang en doucheslang)
Kraantype	Zij-aansluiting met schakelaar warm/koud water
Inbegrepen accessoires	Opbergmand, douchekop, slangen, filter, helling, hijsband, kam, handschoenen, sleutel, afdichtingstape
Onderhoud en reiniging	Reinig met een zachte doek en een mild schoonmaakmiddel; reinig regelmatig de filter en de afvoer
Veiligheid	Laat kinderen niet spelen met het product; gebruik op een vlakke ondergrond; niet overbelasten; draag handschoenen en veiligheidsbril tijdens montage
Montage vereist	Ja, volledige montage vereist (poten, panelen, kraan, helling, enz.)
Aanbevolen gereedschap voor installatie	Kruiskopschroevendraaier, M4-sleutel, waterpas; veiligheidshandschoenen en -bril
Reserveonderdelen en repareerbaarheid	Reserveonderdelen beschikbaar via technische ondersteuning (www.vevor.com/support)
Garantie	Elektronische garantie via de Vevor-website (certificaat inbegrepen)
Beoogd gebruik	Verzorging van middelgrote tot grote honden (tot 330 lb)

Veelgestelde vragen - K1E01019 Vevor

Wat zijn de afmetingen van de Vevor K1E01019 hondenwasbak?

De afmetingen zijn 48 × 25 × 40 inch (ongeveer 121,9 × 63,5 × 101,6 cm).

Hoe installeer ik de warm- en koudwaterkraan?

Volg de stappen in de handleiding: steek de koperen connector door het zijpaneel, draai de moeren vast en sluit vervolgens de waterslangen aan met respect voor de markeringen H (heet) en C (koud). Gebruik indien nodig afdichtingstape.

Wordt de wasbak geleverd met alle benodigde accessoires?

Ja, de set bevat de douchekop, slangen, helling, opbergmand, hijsband, kam, handschoenen, sleutel en afdichtingstape.

Wat is het maximale draagvermogen?

Het maximale draagvermogen is 330 lb (ongeveer 149,7 kg).

Hoe reinig ik de wasbak na gebruik?

Reinig met een zachte doek of spons en een mild schoonmaakmiddel. Reinig regelmatig de filter en de afvoer om verstoppingen te voorkomen.

Kan ik de wasbak zonder de helling gebruiken?

Ja, maar de helling vergemakkelijkt het in- en uitstappen van het dier. Het wordt aanbevolen voor grote of oudere honden.

Wat te doen als de kraan lekt?

Controleer of de rubberen afdichtring correct is geïnstalleerd en in goede staat verkeert. Vervang deze indien nodig. Zorg er ook voor dat de moeren goed zijn aangedraaid.

Is er garantie op dit product?

Ja, Vevor biedt een elektronische garantie. Het garantiecertificaat is beschikbaar op www.vevor.com/support.

Kan ik reserveonderdelen bestellen?

Ja, neem contact op met de technische ondersteuning via de Vevor-website voor reserveonderdelen.

Is de montage moeilijk?

De montage vereist dat u de instructies stap voor stap volgt. Het wordt aanbevolen om de vermelde gereedschappen (schroevendraaier, M4-sleutel, waterpas) te gebruiken en veiligheidshandschoenen en -bril te dragen.

GEBRUIKSAANWIJZING K1E01019 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

HONDENVERZORGINGSBAD

MODEL: K1E01019/K1E01020

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp deze hele handleiding voordat u

het bedienen of onderhouden van dit product. Het niet naleven van deze waarschuwingen en instructies kunnen persoonlijk letsel of schade aan waardevolle eigendommen.

Vermijd dat kinderen de verzorgingskuip gebruiken. En dit product is geen speelgoed. Laat kinderen niet spelen. Houd

het uit de buurt van scherpe punten, messen en andere voorwerpen.

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen.
3. Zorg ervoor dat de montageplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.
5. Ga niet door met de montage als u moe bent of onder invloed van alcohol, drugs of medicijnen.
6. De producteigenschappen zijn alleen van toepassing op een correct en volledig gemonteerd product.
7. Voor aanvullende informatie over de onderdelen die in de volgende lijst worden vermeld, raadpleeg het montageschema in deze handleiding.

Pak alle onderdelen uit en scheid ze in een schone werkruimte. Houd kleine reserveonderdelen buiten het bereik van kinderen.

BEWAAR DEZE INSTRUCTIES

VOORBEREIDINGEN VOOR DE INSTALLATIE

1. Aanbevolen hulpmiddelen:

Kruiskopschroevendraaier, M4-sleutel, waterpas.

1. Noodzakelijke veiligheidsuitrusting:

Handschoenen, veiligheidsbril.

Let op: draag handschoenen en een veiligheidsbril voordat u het product installeert om letsel of mogelijke fysieke schade tijdens de installatie te voorkomen.

INSTRUCTIES

Hartelijk dank voor het kiezen van dit huisdierbad. Lees alle

instructies voordat u het gebruikt. De informatie zal u helpen om de best mogelijke resultaten te bereiken.

Onderdelenlijst:

	B*1Een*2	C*1	D*1
Trapas	Kuip	Rechter zijpaneel	Linker zijpaneel
E*1	F*1	G*1	H*1
Deur	Waterfilterplaat Achterpaneel		Kraan schakelaar
J*1	K*1	L*1	M*2 (600mm)
Opbergmand Douchekop		Doucheslang	Inlaatpijp
N*1	P*4 (M4*15mm)	Q*4 (M4)	R*2
Zeef	Schroef	Zeskantflensmoer	Moer
S*1	T*1	Op*6	V*2
Douchebeugel	Kam	Verstelbare voet	Slinger
W*2	Y*20 (M6*15mm) Z*6	(M8*16mm)	AA*1
Bal spelen	Schroef	Schroef	Handschoenen
AB*1		AC*2	2e n.Chr.
Dwarsbalk		Wasmachine	Moer
[cw8z]		[5280]
MAAR*1	UIT*1	AG*1	AH*3
Afdichtingstape	Hendel	Moersleutel	Scharnier
AJ*1	EN*1
Grendel	Helling

Installatiestappen

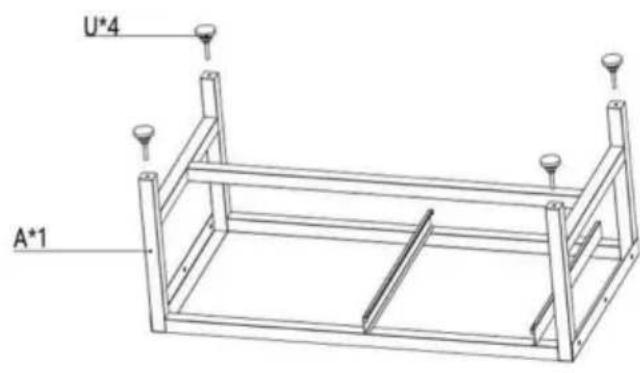

Installeer de verstelbare voeten (U) aan het H-rek (A).

Let op: Zorg ervoor dat de diepte van de verstelbare voeten niet minder dan 12 mm is, en probeer de vier verstelbare poten op dezelfde diepte te schroeven. Draai de reservemoer tijdens de installatie, en pas deze later aan.

Linker deurbeugel

Draai de trapas om, pas de hoogte van de voeten aan om ervoor te zorgen dat de hoogte van de wateruitlaatzijde 1-2 graden lager is dan de andere zijde (gebruik een waterpas om dit te controleren).

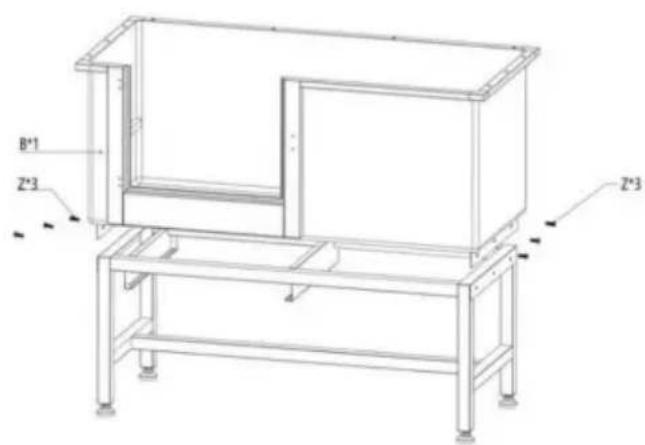

Gebruik schroef (Z) om de onderkant van de beugel en de kuip (B) vast te zetten.

	ÿ Gebruik schroef (P) en scharnier (AH) om deur (E) aan de kuip (B) te bevestigen en installeer de grendel (AJ) met schroef (P)
	ÿ Plaats de zeef (N). Zorg ervoor dat de afdichtring vrij is van verplaatsingen en rimpels.Let op: Let bij de installatie op of de afdichtring correct is geplaatst. Voorkom waterlekkage als gevolg van een onjuiste installatie van de afdichting.
	ÿ Gebruik schroef (Y) om het linker- en rechterzijbord (D&C) te bevestigen, gebruik vervolgens schroef (Y) om het achterpaneel (G) te bevestigen, en gebruik als laatste schroef (Y) om het zijbord (D&C) en het achterbord (G) teÿ Monteer de handgreep (AF) op de waterfilterplaat (F)
	ÿ Plaats de waterfilterplaat (F) in de kuip (B)
	ÿ Installeer de verstelbare voeten (U) aan de onderkant van de helling (AK).Let op: Zorg ervoor dat de diepte van de verstelbare voetjes niet minder dan 12 mm bedraagt en probeer de twee verstelbare voetjes op dezelfde diepte vast te schroeven. Draai de reservemoer vast tijdens de installatie.
	ÿ Installeer de oprijplaat in de chassisrails

Gebruik schroef (P) en zeskantflensmoer (Q) om de opbergmand (J) en de douchebeugel (S) aan het rechter zijpaneel (C) te installeren.

Installeer een schakelaar voor warme en koude douches en de waterinlaat.

Let op: Voordat u dit doet, moet u: Zorg ervoor dat uw waterbron aan de linker- of rechterkant van het bad staat en selecteer de richting van

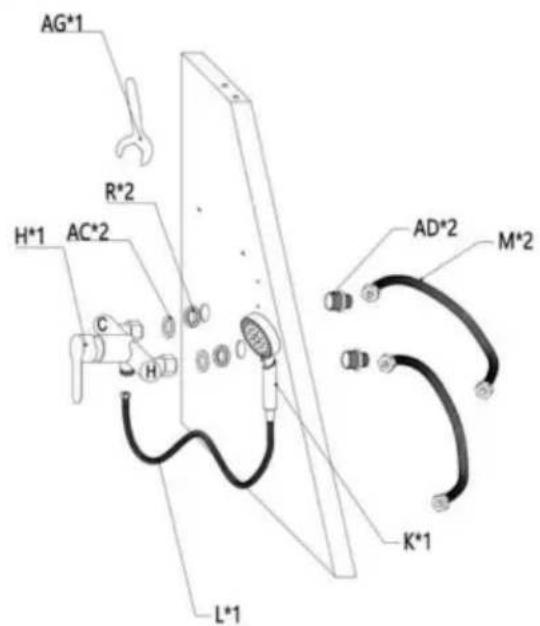

Installatie van de kraanschakelaar.

Stap 1: Plaats de rechte, volledig koperen connector (AD) door het zijpaneel (1/2" uiteinde naar buiten gericht), schroef de moer R2 op het andere uiteinde van de connector en gebruik een sleutel (AG) om vast te schroeven.

Stap 2: Lijn de kraanschakelaar (H) uit met de connector (AD) en draai deze vervolgens vast met de twee moeren op de schakelaar (H). Let op dat de afdichtring binnenin de moer intact is.

Stap 3: Sluit de slang (M) aan op het uiteinde van de waterinlaat en de doucheslang (L) bij de kraanuitlaat. Let ook bij het vastdraaien van de moer op of de afdichtring in de moer intact is.

Stap 4: Het andere uiteinde van de slang (M) wordt aangesloten op de waterbron. Let op de markering voor warm en koud water op de kraanschakelaar (H). "H" staat voor warm water en sluit de slang aan deze kant aan op de warmwaterleidingbron, terwijl de andere kant verbonden is met de koude. Let ook op of de afdichtring in de moer van het uiteinde van de slang intact is.

Let op: De inlaatslang is slechts 600 mm lang. Als u deze wilt verlengen, kunt u deze apart aanschaffen (kaliber: 20 mm).

Let op: Optioneel gebruik van afdichtingstape (AE) bij het installeren van de moer (AD) kan de installatie beter afdichten en helpen waterlekkage te voorkomen bij het gewricht.

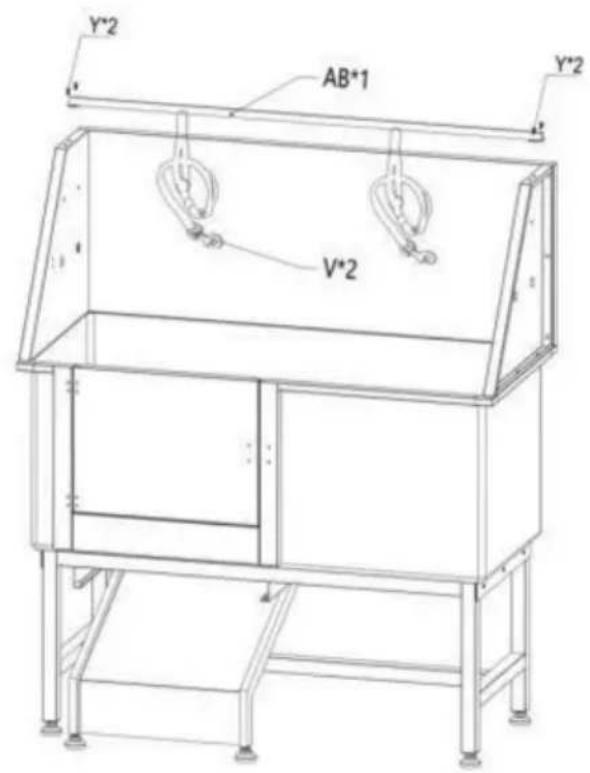

Gebruik schroef (Y) om de dwarsbalk (AB) aan het linker- en rechterpaneel te bevestigen en monteer vervolgens de hijsband (V).

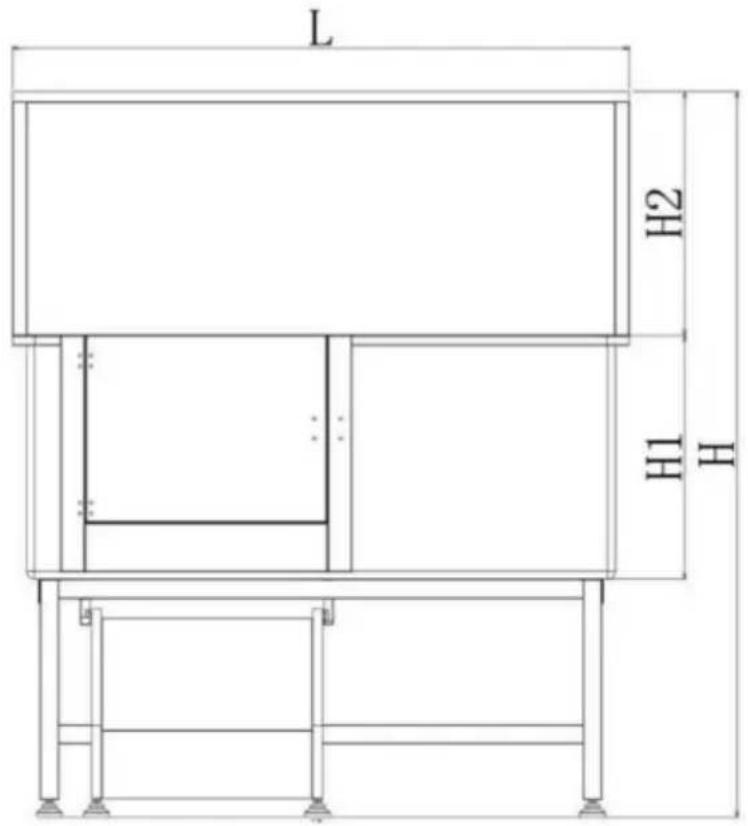

AFMETINGEN EN PARAMETERS

Linkerdeur

1. Zorg ervoor dat de aansluiting van de waterleiding compleet is en dat het water goed stroomt. (Sluit de warm- en koudwaterleidingen aan volgens

de warm- en koudwatersignalen van de kraanschakelaar).

1. Trek de trap naar buiten en open de deur, laat het huisdier in bad lopen of houd uw huisdier alleen in het bad en sluit vervolgens de deur.
2. Begin met baden.
3. Laat na het bad het water uit het bad lopen en haal het dier eruit.
4. Maak de kuip schoon met een doek. ONDERHOUD
5. Tussen gebruik door moet de kuip worden schoongemaakt met een zachte doek of spons met een mild schoonmaakmiddel.
6. Besteed aandacht aan het regelmatig reinigen van het haar van de afvoer om verstopping te voorkomen.
7. Reinig de transparante afdekking regelmatig. Na demontage, als een moer, kan deze gemakkelijk worden schoongemaakt. Wees voorzichtig om de afdichtring niet te verliezen bij het terugplaatsen.

Plaats het bad niet op een oneffen ondergrond.

Laat het bad niet vallen en behandel het niet verkeerd.

Overbelast de weegschaal niet. Dit zal hem permanent beschadigen!

ALGEMENE STORINGEN

Als de kraan lekt, controleer dan of de waterdichte rubberen stop is geïnstalleerd. Als deze beschadigd is, moet deze op tijd worden vervangen.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

VK

REP

60329 Frankfort aan de Main.
