GEBRUIKSAANWIJZING LB440TA Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door worden gebruikt

geeft een schatting van de besparingen die u kunt behalen door bepaalde gereedscha te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat omslag alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om te veri voorzichtig

wanneer u een bestelling bij ons plaatst, als u daadwerkelijk Besparing Half in vergelijking met de grote topmerken.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn .

Waarschuwing: om het risico op letsel te verkleinen, m gebruiker de gebruiksaanwijzing zorgvuldig lezen.

Dit product is onderworpen aan de bepalingen van Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in Europese Unie gescheiden afvalinzameling vereist. Dit voor het product en alle accessoires die met dit symb gemarkeerd. Producten die als zodanig zijn gemarkee mogen niet met het normale huishoudelijke afval wor weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronis apparaten.

Installatievereisten:

1. Het oppervlak van de machine is bedekt met een metalen beschermfolie, voor gebruik verwijderd moet worden
2. Om de levensduur van de ijsblokjesmachine te verlengen, moet deze minin
   6 uur rechtop staan voordat u hem inschakelt.
3. De host van dit product moet direct boven de ijsopslagbak worden geplaat de linker-, rechter- en achterkant van de host van de ijsmaker moeten op één liggen met de ijsopslagbak
4. Let op uw persoonlijke veiligheid bij het plaatsen van de hoofdeenheid van ijsblokjesmachine. De hoofdeenheid mag niet meer dan 15° kantelen en mag op minimaal 30 cm afstand van obstakels bevinden.
5. Installeer de waterinlaat- en uitlaatleidingen van de ijsblokjesmachinehost volgens het installatieschema op de achterkant van de host
6. De omgevingstemperatuur van dit product mag niet hoger zijn dan 38 °C inlaatwatertemperatuur mag niet hoger zijn dan 32 °C
7. Als er een E04-alarm is, controleer dan tijdig de omgevingstemperatuur en watertemperatuur en voer de juiste aanpassingen door.
8. Voor gebruik moet de beschermende tape worden verwijderd. De specifieke stappen zijn als volgt

stap 1: Maak de schroeven los.

stap 2: Verwijder de tape.

stap 3: Verwijder het parelkatoen.

1. Vanwege de grote verschillen in waterkwaliteit tussen verschillende regio's, wordt aanbevolen om de inlaat aan te sluiten om te voorkomen dat onzuiverl zich afzetten en leidingen en waterpompen blokkeren
2. Het toevoegen van een waterzuiveringsapparaat aan de waterleiding kan ervoor zorgen dat er onzuiverheden afzetten en het waterpad blokkeren, wat probleem is met de productkwaliteit. Reinig de machine regelmatig
3. Het wordt aanbevolen om het hoofdwatersysteem (gootsteen, waterpomp,

waterleiding) elke 10-14 dagen schoon te maken

1. Voeg voor de handmatige reinigingsmodus het voorbereide reinigingsmiddel (zoals citroenzuurontkalkingsmiddel) toe aan de watertank. Reinig gedurende ongeveer 40 minuten

Functieomschrijving:

1. Functie voor het instellen van de ijsdikte: Druk tweemaal op
   "reservering/toevoeging" in de opstartstatus om de status van de ijsdikte-uitrusti te openen. Op dit moment kunt u de ijsdikte aanpassen aan de werkelijke ij door op "reservering/toevoeging" en "verlichting/vermindering" te drukken. Het wordt aanbevolen dat de ijsdikte-uitrusting niet minder is dan 0
2. Reinigingsfunctie: Druk op de "schakelaar" om UIT weer te geven, druk vervolgens op "clean/set" om de reinigingsmodus te openen. De reinigingstijd i de reinigingsmodus is ongeveer 40 minuten

SAFETY PRECAUTION

Lees de handleiding zorgvuldig door voordat u het apparaat gebru Om het risico op brand, elektrische schokken of letsel bij het ge van het apparaat te verminderen, moet u de volgende basisvoorzorgsmaatregel volgen:

GEVAAR:

◆ Lees alle instructies voordat u de ijsmachine gebruikt.
◆ Sluit het apparaat aan op een geaard stopcontact met drie pinnen. Verwijde aardingspin niet, gebruik geen adapter en gebruik geen verlengsnoer.
◆ Het is aan te raden om een apart circuit te gebruiken, dat alleen uw app bedient. Gebruik een stopcontact dat niet met een schakelaar kan worden uitgezet.
◆ Reinig nooit onderdelen van apparaten met ontvlambare vloeistoffen. Deze dampen kunnen een brandgevaar of explosie veroorzaken. En bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of een ander apparaat. De dampen kunnen een brandgevaar explosie veroorzaken.
◆ Voordat u met reinigings- en onderhoudswerkzaamheden begint, dient u ervoor te zorgen dat de stroomtoevoer naar het apparaat is losgekoppeld.
◆ Steek de stekker niet in het stopcontact en haal hem er niet uit als u n handen hebt.
◆ Haal de stekker uit het stopcontact of schakel de stroom uit voordat u he apparaat schoonmaakt of onderhoudt. Als u dit niet doet, kan dit leiden

een elektrische schok of de dood.

◆ Probeer geen enkel onderdeel van uw apparaat te repareren of te vervang tenzij dit specifiek in dit materiaal wordt aanbevolen. Alle andere onderhoudswerkzaamheden moeten worden uitgevoerd door een gekwalificeerde technicus.
◆ Om te voorkomen dat een kind vast komt te zitten, buiten bereik van kin houden en niet in de buurt van de ijsmachine.
◆ Voordat u uw oude ijsblokjesmachine weggooit, verwijdert u de deur, maar laat u de planken zitten. Zo kunnen kinderen niet zomaar naar binnen klimmen.
◆ Laat kinderen nooit het apparaat bedienen, ermee spelen of erin kruipen.

Waarschuwing:

◆ Deze machine mag alleen worden bediend door professionals of getraind personeel;

Zorg ervoor dat de machine betrouwbaar is aangesloten op de grond om de veiligheid te waarborgen.

• Gebruik het vermogen dat overeenkomt met het vermogen op het typeplaat en de biasspanning is minder dan ± 10% van de nominale spanning. De professionals moeten de bedrading doen ;
  Als het netsnoer beschadigd is, moet het worden vervangen door de fabrik diens serviceagent of personen met vergelijkbare kwalificaties om gevaar to voorkomen.

◆ Voordat u onderhoud aan de machine uitvoert, dient u ervoor te zorgen d stroom is uitgeschakeld;
◆ Maak de stekkers, motoren of andere elektrische onderdelen niet nat en sprenkel er geen vloeistof op om elektrische schokken te voorkomen ;
- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis als ze toezicht of instructies hebben gekre over het gebruik van het apparaat op een veilige manier en de gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd zonder toezicht.

BRANDBAAR KOELMIDDEL

Voor uw veiligheid dient u de volgende aanbevelingen in acht te nemen.

• Dit apparaat bevat een kleine hoeveelheid R290/R600a ijsmachine, wat milieuvriendelijk is, maar ontvlambaar. Het tast de ozonlaag niet aan en I vergroot ook het broeikaseffect niet.
  ◆ Zorg ervoor dat de leidingen van het koelcircuit tijdens het transport en de installatie niet beschadigd raken.
• Bij het hanteren, verplaatsen en gebruiken van de koelkast of vriezer moerop letten dat de koelmiddelleidingen niet beschadigd raken en dat het op lekkage niet toeneemt.
  ◆ Vermijd het gebruik of hanteren van scherpe voorwerpen in de buurt van

apparaten.

◆ Lekkend koelmiddel kan ontbranden en oogletsel veroorzaken.
◆ Mocht er toch schade optreden, vermijd dan blootstelling aan open vuur el elk apparaat dat een vonk veroorzaakt. Koppel het apparaat los van het elektriciteitsnet.
◆ Ventileer de ruimte waarin het apparaat zich bevindt gedurende enkele minuten grondig.
◆ Neem contact op met de Klantenservice, zodat zij de benodigde maatregel en advies kunnen geven.
◆ De hoeveelheid ijsblokjesmachine die in dit apparaat zit, staat hierboven vermeld in gram. Deze hoeveelheid staat ook op het typeplaatje van het apparaat.

R290/R600a

◆ WAARSCHUWING: Let tijdens het gebruik, onderhoud en afvoeren van het apparaat op het symbool dat lij op de linkerkant, dat zich aan de achterkant van het apparaat bevindt (achterpaneel of compressor) en geel of oranje van kleur is. Het is een waarschuwingssymbool voor brandgevaar. Er bevinden zich brandbare materialen in de koelmiddelleidingen en compressor. Blijf tijdens het gebruik, onderhoud en afvoeren uit de buurt van brandbronnen.

Opmerking:

◆ Houd water en andere geleidende vloeistoffen uit de buurt van het appara

◆ Steek geen clubs in de machine;
◆ Tijdens het verplaatsen van de machine moet deze voorzichtig in een hoe van minder dan 45 graden worden gedragen.

Zorg ervoor dat de waterafvoer- of watertoevoerleiding niet zodanig wordt gebogen dat de leidingen beschadigd raken en er water uit de leidingen lekt.

De afstand tussen de luchtuitlaten en de muur moet meer dan 30 cm Zorg daarnaast voor goede ventilatie en zorg ervoor dat de machine drocschoon is.

BEWAAR DEZE INSTRUCTIES

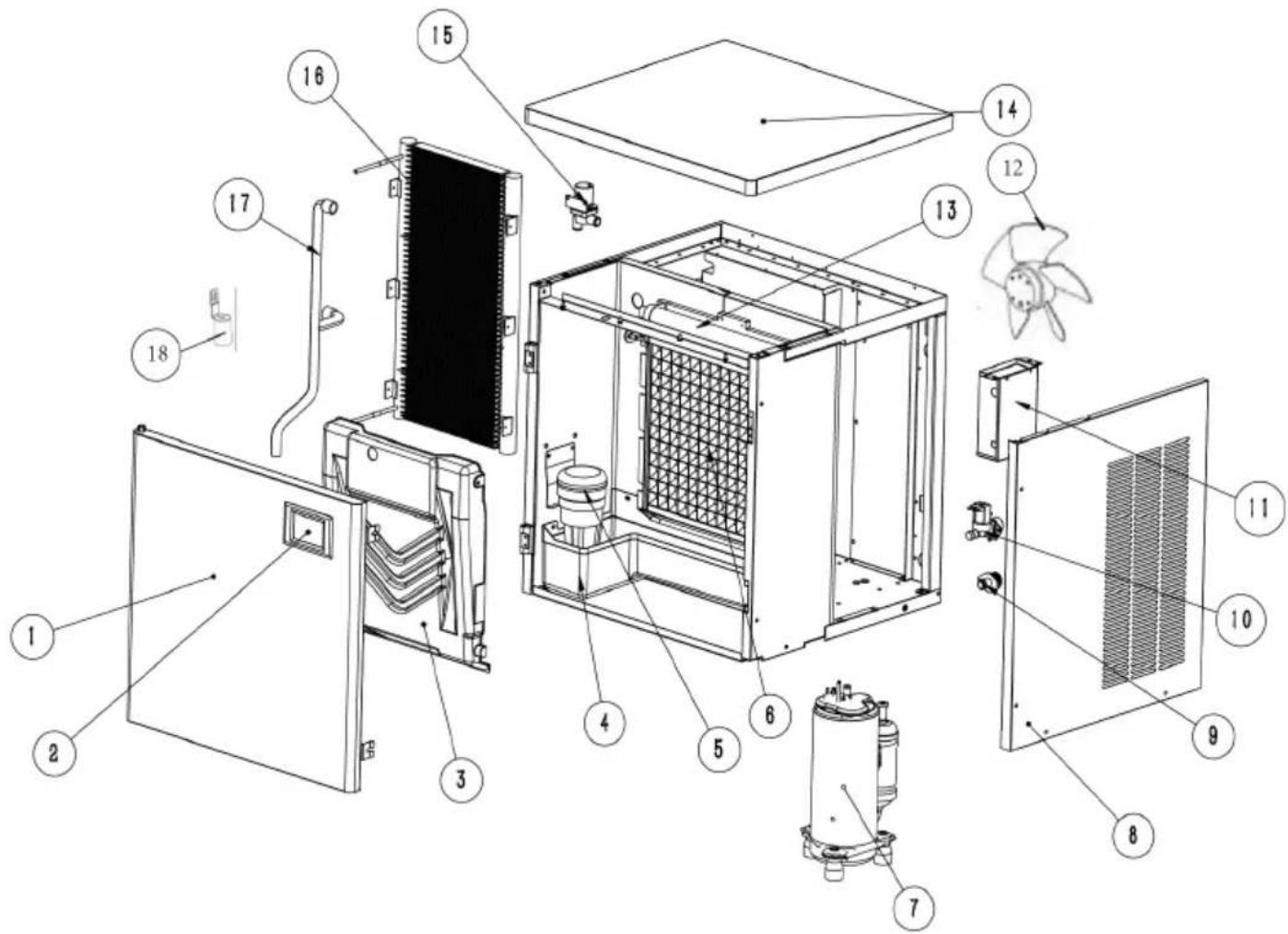

BASIC STRUCTURE

Splitstype

Nee.	Naam	Nee.	Naam
1	Voorpaneel	10	watertoevoerklep
2	Bedieningspaneel	11	elektrisch bedieningspaneel
3	Verdamperdeksel	12	Ventilatormotor
4	Wateropslagtank	13	sproeibuis
5	Waterpomp	14	Bovenpaneel
6	Verdamper	15	afvoerklep
7	Compressor	16	condensator
8	Rechter paneel	17	waterpomp uitlaatpijp
9	uitlaat	18	Waterniveausensor

Nee.	Naam
1	Spoelbakstop
2	Kwaliteitscertificaat
3	Instructies
4	Waterinlaatbuis
5	PTFE-tape
6	Waterafvoerbuis

Nee.	Naam
1	Verstelbare voeten
2	Filteraansluitbuis
3	PTFE-tape
4	Afvoerbuis voor ijsopslagemmer
5	Waterfilter
6	IJsschep

※ Voor deze partij accessc zijn ijsemmers nodig

INSTALLATION

Open de behuizing, verplaats de machine naar een geschikte locatie. Controle de paklijst en de inhoud, als deze anders zijn, informeer dan bij uw dealer.

2. Operationele omgeving

A. Omgevingstemperatuur : SN N · ST : 10°C \~ 38 °C

Omgevingsvochtigheid: relatieve vochtigheid ≤90%

1. Verwijder de voetjes van de ijsemmer en plaats ze op de bodem van de ijsemmer.
2. Twee personen dragen de ijsmachine en plaatsen deze op de ijsopslagbak totdat deze gelijk ligt met de ijsopslagbak.
3. Zorg ervoor dat de hoofdmotor wat staat door de voetjes van de ijsmachi aan te passen.

De ijsblokjesmachine moet worden geïnstalleerd in overeenstemming met ( Veiligheidsnorm voor koelsystemen,

ASHRAE 15. Bovendien is het ijs De machine mag niet in gangen of hallen openbare gebouwen worden geïnstalleen Gebruik het met de ijsemmer die door fabrikant wordt meegeleverd. Vervang h niet naar believen.

De afstand tussen de luchtuitlaten en de muur moet meer dan 30 cm zijn. daarnaast voor goede ventilatie en zorg ervoor dat de machine droog en sch De positie om de ijsblokjesmachine te plaatsen moet ver van de warmtebron zoals een bakoven, elektrisch fornuis, etc.

B. Waterbron is geschikt voor de sanitaire normen, de watertemperatuur druk zijn geschikt. Om de grootste efficiëntie te krijgen, moet de inlaatwatertemperatuurwaarde 0,6\~32°C zijn en de druk moet 0,1\~ 0,63 MP zijn.

C. Er moet een riool zijn. Tijdens het werk zal een deel van het water geloosd, dus het riool is noodzakelijk. Verder moet het riool vrij worden gehouden.

a. Selecteer de juiste voeding volgens de spanning en het vermogen op het

typeplaatje.

b -Sluit de stroomkabel en de voeding aan en zorg ervoor dat de gele en g draden stevig zijn aangesloten op de aardingskabel.

Voorzichtigheid:

a. Zorg ervoor dat de aardverbinding in goede staat veiligheidsredenen.

b . Alle externe draden en andere apparaten moeten v aan de nationale norm.

c·Als het spanningsfluctuatiebereik uitgebreid is (± 10% boven de nominale spanning), zal dit veel storingen veroorzaken, zoals dat de machine niet kan worden gestart, dat het elektronische regelbord beschadigd is of dat de compressor beschadigd is. Daarom moet u een geschikte automatische spanningsregelaar gebruiken.

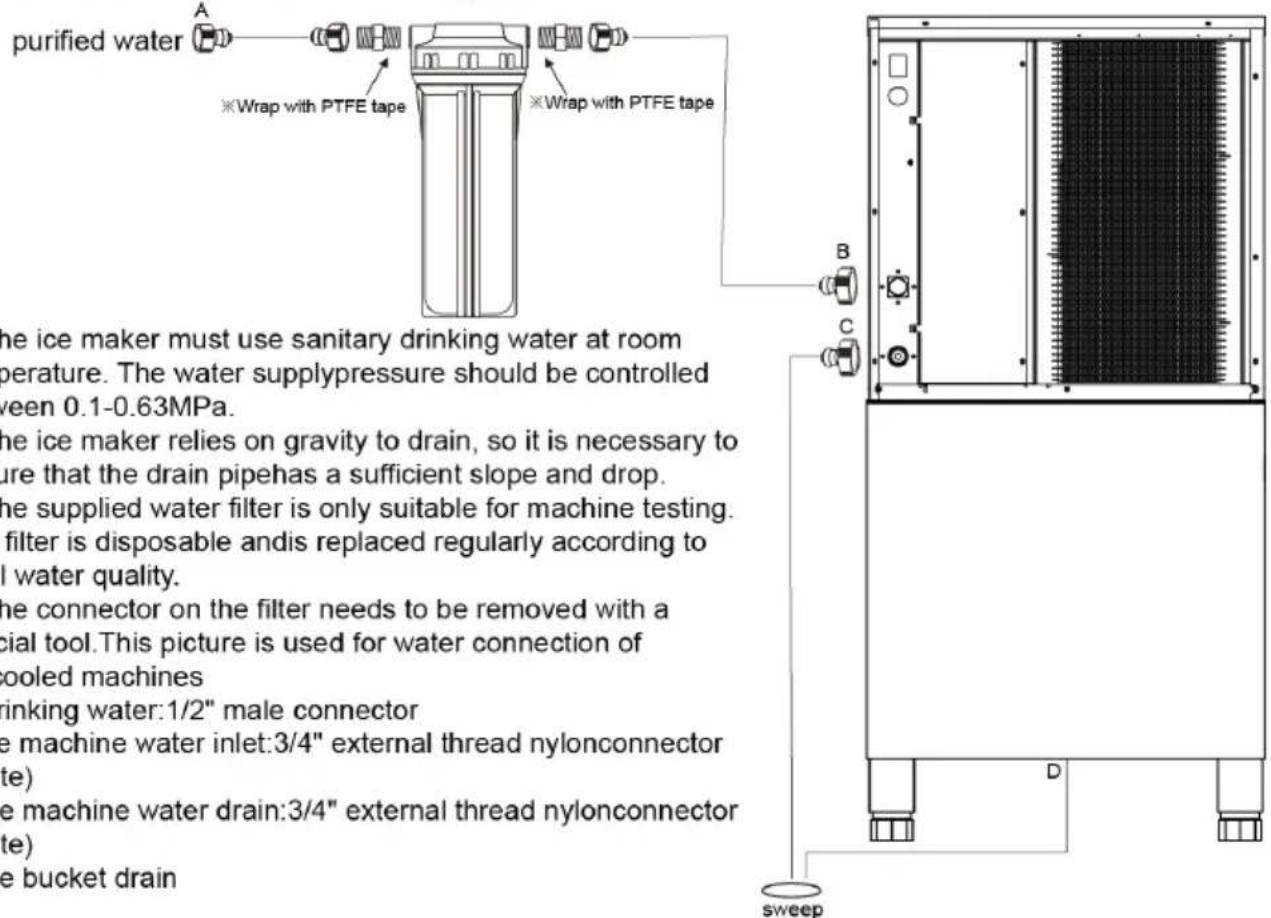

4. Sluit de watertoevoerleiding aan

Haal de waterleiding uit de accessoirezak en sluit de waterleiding aan op de ijsblokjesmachine zoals hierboven afgebeeld.

Controleer na de installatie of het aansluitstuk lekt.

U moet de waterleidingen aansluiten volgens het diagram op het achterpaneel stroomsnelheid van condenswater is instelbaar volgens de behoefte van de kla (Condenswaterstroom heeft betrekking op de snelheid van het maken van ijs)

5. Sluit de waterafvoerleiding aan

De waterafvoerleiding bevindt zich aan de achterzijde van de machine, met het verlengde uiteinde naar het riool.

SERVICE INSTRUCTION

1. Bedieningsproces

Draai eerst de waterkraan, de elektriciteit en de watertoevoer open. Vul vervolgens de gootsteen met water en draai de kraan dicht als de gootsteen gevuld is met voldoende water.

2. IJsmaakproces

Na enkele minuten begint de waterpomp te werken en wordt het water gelijk door het ijsmodel gepompt en gestroomd. Ten slotte wordt het ijs in het mo gevormd. Wanneer de ijsmachine gedurende de opgegeven tijd werkt, begint h ijs te vallen.

3. IJsdruppelproces

De waterpomp stopt met werken, de watertoevoerklep wordt geopend en er stroomt water in de gootsteen. De verwarmingsklep wordt aangezet en het koelgas wordt in het ijsmodel geleid; de ijswortel wordt gesmolten en na ong 2 minuten valt het ijsblok in de ijskast. Het vallende ijsblok raakt het vasthou (de inductieve schakelaar, die aan de rechterkant van het vasthoudbord is bevestigd, tot nu toe is één cirkel voorbij en begint de nieuwe ijsmaakcirkel.

Wanneer de ijskast gevuld is met ijsblokken, zal het aanhoudende vallende ijs vast komen te zitten tussen het vastgehouden bord en de verdamper; het vastgehouden bord zou voortdurend geopend worden en zou niet terug kunnen keren naar de oorspronkelijke positie. Na enkele seconden stopt de ijsmaker automatisch met werken. Zodra het ijsblok dat vast zit tussen het vastgehouden bord en de verdamper wordt weggehaald, zal het vastgehouden bord terugker naar de oorspronkelijke positie en zal de ijsmaker opnieuw starten om ijs te maken.

5. Controle uitvoeren

A 'Wanneer de ijsmaker in werking is, kan een plotselinge onderbreking van watertoevoer ertoe leiden dat de gootsteen niet met het juiste water wordt ge De ijsmaker schakelt over naar de stand-bystand en maakt geen ijs zoals gewoonlijk. Nadat de watertoevoer weer normaal is en de machine opnieuw is

opgestart, kan deze weer normaal werken.

B. De ventilatormotor voor de condensor wordt aangestuurd door de temperatu. Wanneer de oppervlaktetemperatuur van de condensor lager is, stopt de ventilatormotor om energie te besparen. Wanneer de oppervlaktetemperatuur weer stijgt, gaat de ventilatormotor weer werken. De ventilatormotor werkt dan tussenpozen tijdens het ijsbereidingsproces.

C·Wanneer een commerciële ijsmachine bij een lagere omgevingstemperatuur werkt, zal het ijsdruppelproces later zijn dan normaal. Als het drie keer achte elkaar gebeurt, stopt de machine automatisch en knippert het rode lampje in elektrische doos afwisselend met de andere vier lampjes. Na het opnieuw opstarten van de machine wordt het weer normaal . Daarom raden we de gebruiker aan de machine niet te gebruiken bij een lage omgevingstemperatuu

Opstarten/afsluiten:

druk 3 seconden om de machine uit te schakelen onder de inschakelstatus Druk op de aan/uit-knop om de machine in de uitgeschakelde stand aan te Druk op de aan/uitknop om de instelling onder de ijsdikte-instelling te verlaten de status van het bijvullen met water aan te passen

Modus knop

Schakel het ijsmaakprogramma in

Druk op de reinigingsstatus onder de uitschakelstatus van de machine

+/reserveringsknop

druk om de ijsdikte aan te passen onder druk evenwicht ijs maken ijs lossen ijs

vol status

Klik om 1 te verhogen, druk lang op de knop om continu te verhogen onde pas de status aan

Klik om de status van de reserveringstijdinstelling onder de uitschakelstatus te bekijken

-/lichtknop

Klik om 1 te verlagen, druk lang op de knop om continu te verlagen onder pas de status aan

Instructie: wanneer de machine in de “gebrek aan water bescherming” staat, deze automatisch opnieuw opstarten nadat de gootsteen is gevuld met het jui water. Als andere storingen ervoor zorgen dat de machine stopt, druk dan op startknop of schakel de stroom weer in na vijfenveertig minuten, en de mach start opnieuw.

A. De technologische parameters staan op het typeplaatje.
B. Het elektrische schema bevindt zich aan de binnenkant van het bord.
