LB440TA - Ismaskin Vevor - Gratis bruksanvisning och manual

Produkttyp	Ismaskin
Märke	Vevor
Modell	LB440TA
Rekommenderad omgivningstemperatur	10 °C till 38 °C
Inloppsvattentemperatur	0,6 °C till 32 °C
Rekommenderat vattentryck	0,1 till 0,63 MPa
Köldmedium	R290 / R600a (brandfarligt)
Strömförsörjning	220-240 V ~ 50 Hz (se märkplåt)
Ingående tillbehör	Vattenintagsslang, avloppsslang, PTFE-tejp, isskopa, vattenfilter, avloppspropp, justerbara fötter
Huvudfunktion	Automatisk isproduktion med automatisk avstängning när den är full
Justering av istjocklek	Ja, via knapparna « reservation/tillägg » och « belysning/minskning »
Inbyggt rengöringsläge	Ja, aktivering efter stopp, varaktighet cirka 40 minuter
Reservation	Funktion för fördröjd programmering finns
Förvaringskapacitet	Ishink (medföljer ej, köps separat)
Minsta avstånd till hinder	30 cm från väggar för ventilation
Rekommenderat underhåll	Rengöring av vattenkretsen var 10:e till 14:e dag
Rekommenderat rengöringsmedel	Avkalkningsmedel baserat på citronsyra
Säkerhet	Jordning obligatorisk, använd inte förlängningssladd, dedikerad krets rekommenderas
Garanti och support	www.vevor.com/support
Miljöstandarder	Uppfyller WEEE-direktivet (2012/19/EU)

Vanliga frågor - LB440TA Vevor

Vilka modeller är kompatibla med denna manual?

Denna manual gäller modellerna LB360TA, LB400TA, LB440TA och LB550TA från Vevor.

Vad ska man göra före första användning?

Ta bort den metalliska skyddsfilmen. Låt maskinen stå vertikalt i minst 6 timmar innan du ansluter den. Placera den ovanför ishinken, med minst 30 cm avstånd runt luftutloppen.

Hur justerar man istjockleken?

Tryck två gånger på « reservation/tillägg » vid start för att gå in i tjockleksinställningen. Använd knapparna « reservation/tillägg » och « belysning/minskning » för att justera. Det rekommenderas att inte gå under 0.

Hur startar man en rengöringscykel?

Stäng av maskinen (OFF) genom att trycka på « switch », tryck sedan på « clean/set ». Maskinen rengör i cirka 40 minuter. Innan, tillsätt ett avkalkningsmedel baserat på citronsyra i vattentanken.

Vad betyder felkoden E04?

E04 indikerar ett problem med omgivningstemperaturen eller inloppsvattentemperaturen. Kontrollera att omgivningstemperaturen inte överstiger 38 °C och att vattentemperaturen inte överstiger 32 °C. Justera vid behov.

Varför stannar maskinen automatiskt?

Automatisk avstängning sker när ishinken är full. Isbitarna blockerar hållplattan, vilket avbryter produktionen. Ta bort blockerade isbitar för att starta om.

Kan man använda en förlängningssladd?

Nej, det är förbjudet att använda förlängningssladd. Anslut maskinen direkt till ett jordat vägguttag, helst på en dedikerad krets.

Hur installerar man vattenintagsslangen?

Anslut medföljande vattenslang till inloppsventilen på baksidan av maskinen enligt schemat. Kontrollera att det inte läcker. Vattentrycket ska vara mellan 0,1 och 0,63 MPa.

Vilken typ av regelbundet underhåll behövs?

Det rekommenderas att rengöra vattenkretsen (avlopp, pump, rör) var 10:e till 14:e dag. Använd ett lämpligt avkalkningsmedel. Om vattenkvaliteten är dålig, installera ett filter innan.

Var hittar man teknisk support och garanti?

Besök www.vevor.com/support för teknisk support och elektroniskt garantibevis. Spara ditt köpbevis.

BRUKSANVISNING LB440TA Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ISMASKIN

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera försiktigt

när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.

ISMASKIN

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste använda läsa instruktionerna noggrant.
	Denna produkt omfattas av bestämmelserna i det europ direktivet 2012/19/EC. Symbolen som visar en softunkorsad anger att produkten kräver separat sophämtning Detta gäller för produkten och alla tillbehör märkta medsymbol. Produkter märkta som sådana får inte slängtillsammans med vanligt hushållsavfall, utan måste lämnen insamlingsplats för återvinning av elektriska och elektroniska apparater

Installationskrav:

1. Maskinens yta är täckt med en metallskyddsfilm, som måste tas bort före användning
2. För att förlänga ismaskinens livslängd måste den placeras upprätt i minst 6 timmar innan den sätts på.
3. Värden för denna produkt ska placeras direkt ovanför isförvaringsbehållaren, och vänster, höger och baksida på ismaskinsvärden ska vara i linje med islagringsbehållaren
4. Var uppmärksam på personlig säkerhet när du placerar ismaskinens huvudenhet, och huvudenheten bör inte luta mer än 15 ° och vara minst 30 cm borta från hinder
5. Installera vatteninlopps- och utloppsrören på ismaskinsvärden enligt installationsschemat på baksidan av värden
6. Omgivningstemperaturen för denna produkt bör inte överstiga 38 °C, och inloppsvattentemperaturen bör inte överstiga 32 °C
7. Om det finns ett E04-larm, kontrollera omgivningstemperaturen och vattentemperaturen i tid och gör motsvarande justeringar.
8. Före användning måste skyddstejpen tas bort. De specifika stegen är följande:

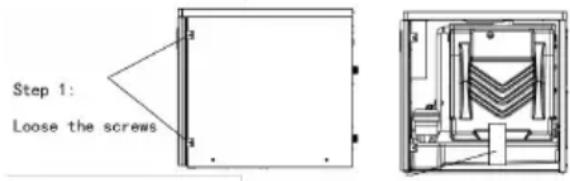

Steg 1: Lossa skruvarna.

Steg 2: Flytta bandet.

Steg 3: Ta bort pärlbomullen.

1. På grund av betydande skillnader i vattenkvalitet mellan olika regioner, rekommenderas det att ansluta inloppet för att förhindra att föroreningar avsätts och blockerar rörledningar och vattenpumpar.
2. Att lägga till en vattenreningsanordning i vattenledningen kan orsaka att föroreningar avsätts och blockerar vattenvägen, vilket inte är ett problem med produktkvaliteten. Rengör maskinen regelbundet.
3. Det rekommenderas att rengöra huvudvattensystemet (vask, vattenpump, vattenrör) var 10–14:e dag.
4. Före manuellt rengöringsläge, tillsätt det förberedda rengöringsmedlet (som citronsyraavkalkningsmedel) till vattentanken. Rengör i ca 40 minuter. Funktionsbeskrivning:
5. Funktion för inställning av istjocklek: Tryck på "reservation/addition" två gånger i startläget för att gå in i istjocklekens växelläge. Vid denna tidpunkt kan du justera istjockleken efter den faktiska istjockleken genom att trycka på "reservation/tillägg" och "belysning/reduktion". Det rekommenderas att istjockleken inte är mindre än 2. Rengöringsfunktion: Tryck på "omkopplaren" för att visa OFF, tryck sedan på "rengör/ställ" för att gå in i rengöringsläget. Rengöringstiden i rengöringsläget är cirka 40 minuter.

SÄKERHETSFÖRESKRIFTER

Innan apparaten används, läs bruksanvisningen noggrant. För att minska risken för brand, elektriska stötar eller skador när du använder apparaten, följ grundläggande försiktighetsåtgärder, inklusive följande:

! FARA:

◆ Läs alla instruktioner innan du använder ismaskinen. ◆ Anslut till ett jordat uttag med tre stift, ta inte bort jordstiftet, använd inte adapter och använd inte en förlängningssladd. ◆ Det rekommenderas att en separat krets tillhandahålls som endast betjänar din apparat. Använd ett uttag som inte kan stängas av med en strömbrytare. ◆ Rengör aldrig apparatens delar med brandfarliga vätskor. Dessa ångor kan skapa en brandrisk eller explosion. Och förvara eller använd inte bensin eller andra brandfarliga ångor och vätskor i närheten av denna eller någon annan apparat. Ångorna kan skapa brandrisk eller explosion.

- Innan du fortsätter med rengöring och underhåll, se till att enhetens strömkabel är frånkopplad.

◆ Anslut eller dra inte ur den elektriska kontakten när dina händer är våta.

◆ Koppla ur apparaten eller koppla ur strömmen före rengöring eller service. Underlåtenhet att göra det kan leda till elektriska stötar eller dödsfall.

◆ Försök inte reparera eller byta ut någon del av din apparat om det inte specifikt rekommenderas i detta material. All annan service bör hänvisas till en kvalificerad tekniker.

◆ För att förhindra att ett barn blir instängt, förvara utom räckhåll för barn

inte i närheten av en ismaskin.

◆ Innan du slänger din gamla ismaskin, ta av dörren men lämna hyllorna på plats så att barn inte lätt kan klättra in. ◆ Låt aldrig barn använda, leka med eller krypa in i apparaten.

⚠ Varning:

◆ Denna maskin bör användas av fackmän eller utbildad personal; Se till att maskinen är pålitligt ansluten till marken för att vara säker

◆ Använd den effekt som överensstämmer med den på märkskylten och förspänningen är mindre än ± 10 % av märkspänningen. Proffsen måste kablarna ;

◆ Om nätsladden är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller liknande kvalificerade personer för att undvika fara

◆ Innan du underhåller maskinen, se till att du har brutit strömmen;

- Blöt inte eller strö inte vätskan på pluggarna, motorerna eller andra elektriska delar för att undvika elektriska stötar ;

◆ Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap, om de har fått övervakning eller instruktioner om hur man använder apparaten på ett säkert sätt och förstår farorna som är inblandade. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

⚠️ BRANDFARLIGT KYLDMEDEL

Följ följande rekommendationer för din säkerhet.

◆ Denna apparat innehåller en liten mängd R290/R600a som är miljövänlig, men brandfarlig. Det skadar inte ozonskiktet och ökar inte heller växthuseffekten. ◆ Se till att köldmediekretsens slangar inte skadas under transport och installation. ◆ Var försiktig vid hantering, flyttning och användning av kylen eller frysen för att undvika att skada köldmedieslangen eller öka risken för läckage. ◆ Undvik att använda eller manipulera vassa föremål i närheten av apparaten. ◆ Läckande köldmedium kan antändas och kan skada ögonen. ◆ Om någon skada skulle uppstå, undvik exponering för öppen eld och alla enheter som skapar en gnista. Koppla bort apparaten från elnätet. ◆ Ventilera noggrant rummet där apparaten är placerad i flera minuter. ◆ Meddela kundtjänst för nödvändiga åtgärder och råd. ◆ Mängden köldmedium som finns i denna apparat är listad ovan i gram; det är också noterat på apparatens typskylt.

R290/R600a

♦ VARNING: Under användning, service och kassering av apparaten, var uppmärksam på symbolen som liknar den vänstra sidan, som är placerad på baksidan (bakpanelen eller kompressorn) och med gul eller orange färg, en varningssymbol för brandrisk. Det finns brandfarliga material i köldmedierör och kompressor. Vänligen håll dig långt borta från brandkällan under användning, service och kassering.

material i köldmedierör och kompressor. Vänligen håll dig långt borta från brandkällan under användning, service och kassering.

Notera:

◆ Håll vattnet eller andra ledande vätskor borta från maskinen; ◆ Stick inte in föremål i maskinen; ◆ Under maskinens rörelse bör den försiktigt bäras i en vinkel på mindre än 45 grader.

Förbjud att vattenavloppsröret eller vattenledningsröret böjs så att rören skadas och vatten läcker ut från rören.

◆ Avståndet mellan luftutloppen och väggen bör vara över 30 cm. Håll dessutom god ventilation och se till att maskinen är torr och ren.

SPARA DESSA INSTRUKTIONER

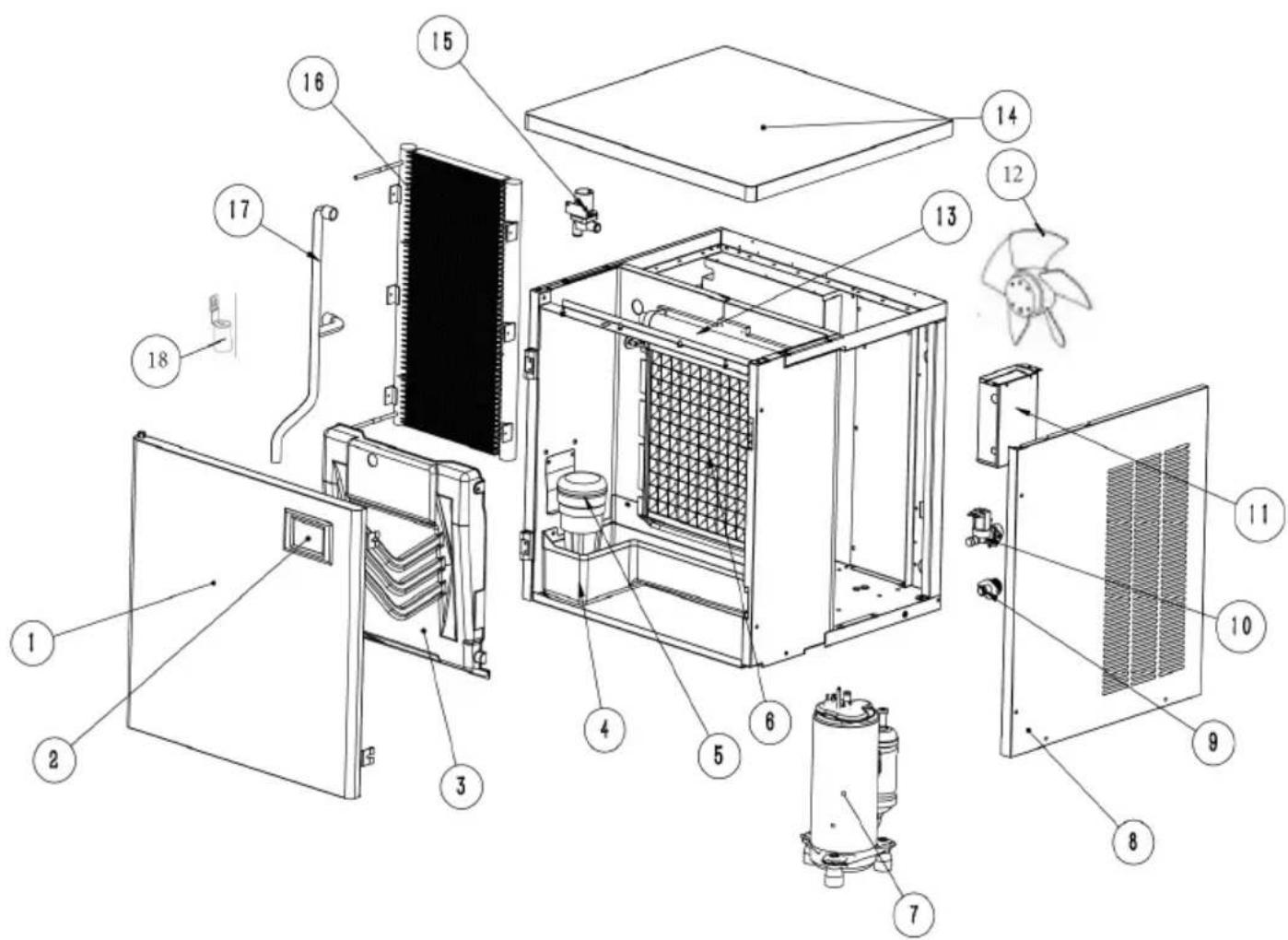

GRUNDLÄGGANDE STRUKTUR

Delad typ

Inga.	Namn	Inga.	Namn
1	Frontpanel	10	vattentillförselventil
2	Kontrollpanel	11	elektrisk kontrollpanel
3	Förångarlock	12	Fläktmotor
4	Vattenförrådstank	13	sprutrör
5	Vattenpump	14	Topppanel
6	Förångare	15	dräneringsventil
7	Kompressor	16	kondensor
8	Höger panel	17	vattenpumpens utloppsrör
9	utlopp	18	Vattennivågivare

Inga.	Namn
1	Diskbänksplugg
2	Kvalitetscertifikat
3	Instruktioner
4	Vatteninloppsrör
5	PTFE-tejp
6	Vattenavloppsrör

Inga.	Namn
1	Justerbara fötter
2	Filteranslutningsrör
3	PTFE-tejp
4	Avloppsrör för isförvaringshink
5	Vattenfilter
6	Isskyffel

※ Denna sats av tillbehör måste köpas separat: ishinkar

INSTALLATION

Öppna höljet, flytta maskinen till en lämplig plats. Kontrollera packlistan och innehållet, om de skiljer sig, fråga din återförsäljare.

2. Driftmiljö

A. Omgivningstemperatur: SN·N · ST: 10°C \~ 38°C

1. Ta ut fötterna på isförvaringshinken och installera dem i botten av isförvaringshinken.
2. Två personer bär ismaskinens värd och placerar den på isförvaringshinken, den ligger i linje med isförvaringshinken.
3. Behåll nivån på huvudmotorn genom att justera isskopmaskinens fötter.

Ismaskinen ska installeras i enlighet med säkerhetsstandarden för kylsystem ASHRAE 15. Dessutom får istillverkaren inte installeras i korridorer eller korridorer i offentliga byggnader.

Använd den med den isförvaringshink som tillhandahålls av tillverkaren. Byt inte ut den efter behag.

Avståndet mellan luftutloppen och väggen bör vara över 30 cm. Håll dessutom god ventilation och se till att maskinen är torr och ren. Platsen för att placera ismaskinen måste vara långt borta från värmekällan, såsom en bakugn, elektrisk spis, etc.

B. Vattenkällan är lämplig för de sanitära standarderna, vattentemperaturer och trycket är lämpliga. För att få den största effektiviteten bör inloppsvattentemperaturen vara 0,6 \~ 32 °C och trycket bör vara 0,1 \~ 0 MPa.

C. Det ska finnas ett avlopp. Under arbetet kommer en del av vattnet att släppas ut, så avloppet är nödvändigt. Vidare ska avloppet hållas oblockerat.

a - Välj rätt strömförsörjning enligt spänningen och strömmen på märkskylten.

b - Anslut strömkabeln och matningen och se till att de gula och gröna ledningarna är ordentligt anslutna till jordledningen.

Försiktighet:

a. För säkerhets skull, se till att jordanslutningen är korrekt. b. Alla yttre kablar och andra apparater måste överensstämma med nationell standard.

c. Om spänningsvariationen är omfattande (± 10 % över märkspänningen)

kommer det att orsaka många fel, som att maskinen inte kan startas, det elektroniska styrkortet är skadat eller att kompressorn är skadad. Därför måste en lämplig automatisk spänningsregulator användas.

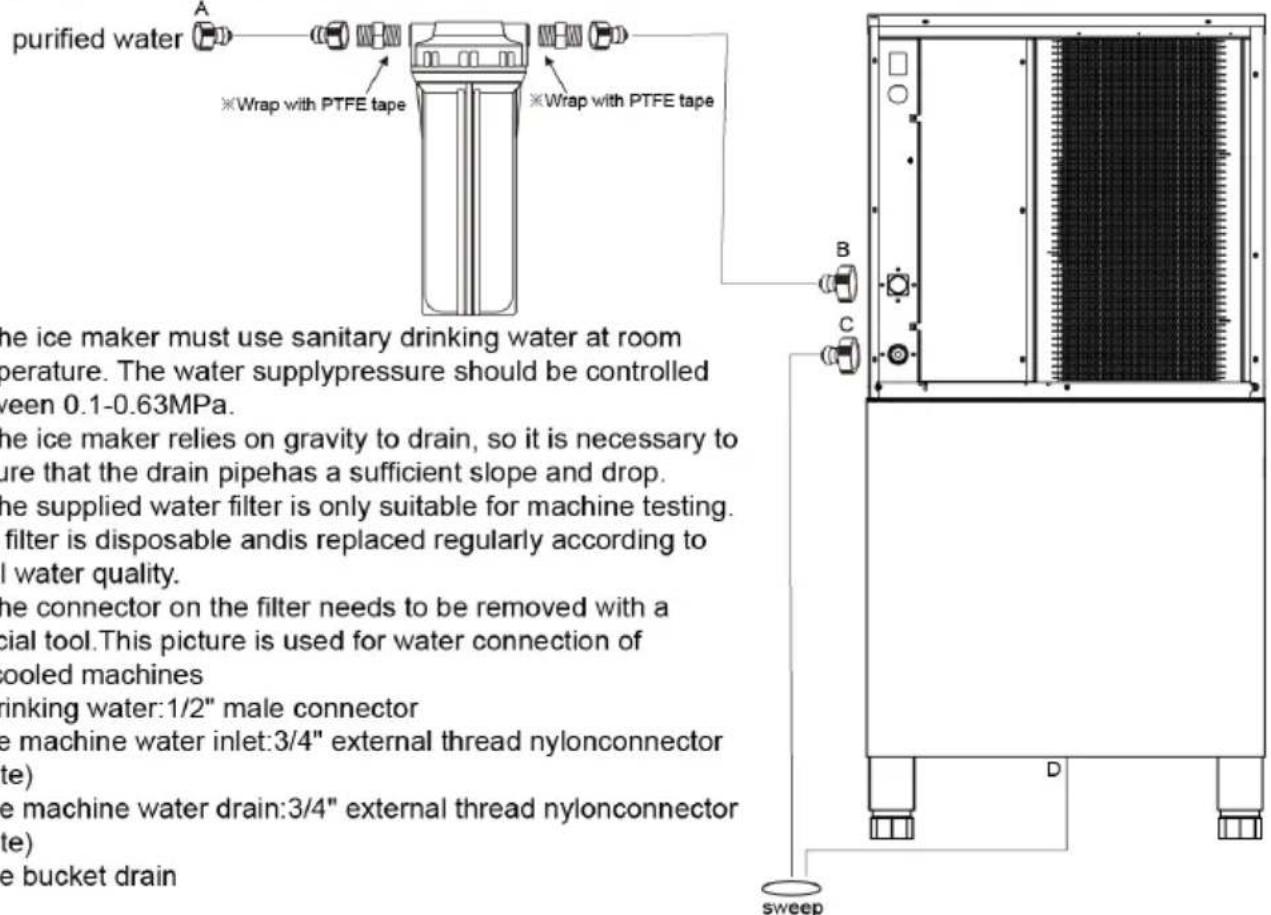

4. Anslut vattentillförselröret

Ta bort vattenröret från tillbehörspåsen och anslut vattenröret till ismaskinen enligt bilden ovan.

När installationen är klar, kontrollera anslutningsdelen om den läcker eller inte. Du ska ansluta vattenrören enligt diagrammet på bakpanelen. Flödeshastigheten för kondensatvattnet är justerbar efter kundernas behov. (Kondensatflödet

relaterar till hastigheten för att göra is)

5. Anslut vattenavloppsröret

Vattenavloppsröret är placerat på baksidan av maskinen, förlängd rörände till avloppet.

SERVICEINSTRUKTION

1. Driftprocess

Slå först på vattenkranen, strömmen och vattentillförselventilen, fyll sedan diskhon med vatten och stäng av kranen när diskhon är fylld med lämpligt vatten.

2. Process för istillverkning

Efter flera minuter börjar vattenpumpen att fungera, och vattnet kommer att pumpas och flödas jämnt genom ismodellen. Äntligen bildas isen i modellen. Ismaskinen arbetar under den angivna tiden börjar isen falla.

3. Islossningsprocess

Vattenpumpen slutar fungera, vattentillförselventilen öppnas och vatten går in i diskhon. Värmeventilen slås på och köldmediegasen leds in i ismodellen; isroten kommer att smälta, och efter cirka 2 minuter faller isblocket ner i isskåpet. Det fallande isblocket träffade hållarbrädan (den induktiva omkopplaren, som är fäst på höger sida av hållarbrädan, tills nu är en cirkel över, och den nya istillverkningscirkeln kommer att starta.

4. Autostopp

När isskåpet är fyllt med isblock kommer det fortsatta fallande isblocket att lägga sig mellan den kvarhållna brädan och förångaren; den kvarhållna brädan skulle öppnas kontinuerligt och kunde inte återgå till den ursprungliga positionen. Efter flera sekunder slutar ismaskinen att fungera automatiskt. När isblocket som är mellan den kvarhållna brädan och förångaren har tagits bort, kommer den kvarhållna brädan att återgå till sin ursprungliga position, och ismaskinen kommer att starta om för att göra is.

5. Körande kontroll

A. När ismaskinen är i drift kan ett plötsligt avbrott i vattentillförseln leda till att diskbänken inte fylls med lämpligt vatten. Ismaskinen övergår till standbyläge och gör inte is som vanligt. Efter att vattentillförseln blivit normal och startat om maskinen kan den fungera normalt.

B. Fläktmotorn för kondensorn styrs av temperaturen, när kondensorns

yttemperatur är lägre kommer fläktmotorn att stanna för att spara ström; när yttemperaturen stiger kommer fläktmotorn att fungera igen, så fläktmotorn fungerar intermittent under istillverkningsprocessen.

C. När en kommersiell ismaskin arbetar vid en lägre omgivningstemperatur

kommer isdroppsprocessen att vara senare än vanligt. Om det inträffar tre gånger i följd stannar maskinen automatiskt, och den röda lampan i elboxen blinkar växelvis med de andra fyra lamporna. Efter att ha startat om maskinen blir den normal. Därför rekommenderar vi att användaren inte använder maskinen vid omgivningstemperatur.

Tryck 3 sekunder för att stänga av maskinen under påslagningsstatus. Tryck på på/av-knappen för att slå på maskinen under avstängningsstatus. Tryck på på/av-knappen för att gå ur inställningen under istjockleksinställning och påfyllningsvattenjusteringsstatus.

Läge knapp:

Ändra istillverkningsprogrammet.

Tryck för att rensa status under maskinens avstängningsstatus.

+/bokningsknapp

Klicka för att öka 1, tryck länge på knappen för att öka kontinuerligt under istjockleksjusteringsstatus.

Klicka för att boka tid. Inställningsstatus under avstängningsstatus.

-/ljusknapp:

Klicka för att minska 1, tryck länge på knappen för att minska kontinuerligt. Justeringsstatus för tjocklek.

Instruktion: när maskinen är i "bristvattenskydd" kan den starta om automatiskt efter att diskhon har fyllts med lämpligt vatten. Om andra fel gör att maskinen stannar, tryck på startknappen eller sätt på strömmen igen efter fyrtiofem minuter, så startar maskinen igen.

Rengör

A. Tekniska parametrar finns på märkskylten.

B. Det elektriska schemat finns på insidan av kortet.
