Producttype	Luchthoorn voor vrachtwagen
Merk	Vevor
Model	HS-660
Voedingsspanning	12 V
Vermogen	190 W
Werkdruk	90 psi (aan) / 120 psi (uit)
Tankinhoud	1,6 gal (ongeveer 6 L)
Maximaal geluidsniveau	150 dB
Netto gewicht	6,1 kg
Hoofdmaterialen	Staal, rubber, kunststof
Aantal hoorns	2
Ingebouwde compressor	Ja
Thermische beveiliging	Automatische uitschakeling bij oververhitting
Onderhoud	Tank elke 5 maanden aftappen
Veiligheid	Raak de hete compressor niet aan; draag handschoenen en een veiligheidsbril
Installatie	Montage op vlak oppervlak; M6-bevestigingen meegeleverd
Elektrische voeding	12 V accu; 20 A schakelaar; 20 A zekering
Aanbevolen bedrading	Koperdraad 14 AWG voor compressor, 16 AWG voor hoorn
Inhoud van de doos	Compressor, 2 hoorns, luchtslang, beugel, teflontape, rubberen kussentjes, bouten, moeren, zekering
Europese richtlijn	Conform richtlijn 2012/19/EU (recycling)

Veelgestelde vragen - HS-660 Vevor

Hoe installeer ik de luchthoorn HS-660 op mijn vrachtwagen?

Bevestig eerst de compressor op een vlak oppervlak met behulp van de meegeleverde M6-bouten en rubberen kussentjes. Monteer de hoorns op de beugel en sluit vervolgens de luchtslangen aan met teflontape voor afdichting. Sluit de voeding aan: de zwarte draad van de compressor aan de massa, de rode draad aan de positieve pool via een 20 A schakelaar en een 20 A zekering. Raadpleeg het bedradingsschema in de handleiding.

Wat te doen als de compressor niet start?

Controleer eerst of de aan/uit-schakelaar in de AAN-stand staat en of de accu 12 V levert. Als de zekering is doorgebrand, vervang deze dan door een 20 A zekering. Als de compressor oververhit raakt, wacht dan ongeveer 30 minuten tot de thermische beveiliging zich reset. Als het probleem aanhoudt, test dan de drukschakelaar.

De hoorn klinkt niet, wat moet ik controleren?

Zorg ervoor dat de voeding is ingeschakeld en dat de luchtslang niet is geblokkeerd. Controleer de spanning op de aansluitingen van de hoorn: als deze onvoldoende is, gebruik dan dikkere koperdraad (minimaal 16 AWG). Als de elektromagnetische klep defect is, vervang deze dan. U kunt de hoorn rechtstreeks op de accu testen om het probleem te isoleren.

Waarom stopt de compressor automatisch tijdens gebruik?

De compressor is uitgerust met een automatische thermische beveiliging. Bij oververhitting (overmatig gebruik of slechte ventilatie) schakelt het apparaat de voeding uit. Zet de schakelaar uit, laat het apparaat ongeveer 20 minuten afkoelen en start dan opnieuw. Als het probleem aanhoudt, installeer de compressor dan op een beter geventileerde plaats.

Hoe tap ik het water uit de tank?

Het aftappen moet regelmatig worden uitgevoerd, minstens elke 5 maanden. Breng de tank onder druk (0,1 MPa) en open vervolgens de aftapkraan aan de onderkant van de tank. Laat het water volledig weglopen. Als de kraan lekt, wikkel dan teflontape om de schroefdraad voordat u deze weer sluit.

Welke luchtdruk is nodig om de hoorn te laten werken?

De compressor start automatisch wanneer de druk daalt tot 90 psi en stopt bij 120 psi. De hoorn heeft een druk van minimaal 90 psi nodig om een krachtig geluid te produceren. Overschrijd 120 psi niet om schade aan het systeem te voorkomen.

Kan ik deze hoorn gebruiken op een vrachtwagen met een 24 V accu?

Nee, dit model is ontworpen voor een spanning van 12 V. Het gebruik van een 24 V accu zal de compressor en elektrische componenten beschadigen. Als u een 24 V systeem heeft, moet u een step-down converter van 24 V naar 12 V gebruiken die geschikt is voor het vermogen (190 W).

Hoe onderhoud ik het luchthoornsysteem?

Tap de tank elke 5 maanden af om vocht te verwijderen. Controleer regelmatig de elektrische aansluitingen en slangen op lekkage (gebruik zeepwater). Maak de compressor schoon met een droge doek en zorg ervoor dat de ventilatieroosters niet verstopt zijn.

Is de hoorn erg luid?

Ja, het maximale geluidsniveau is 150 dB, wat extreem luid is. Draag gehoorbescherming tijdens installatie en tests. Houd uw ogen uit de buurt van de hoorn tijdens gebruik? (Typo: ogen -> oren) Houd uw oren uit de buurt van de hoorn tijdens gebruik. Deze hoorn is ontworpen om gehoord te worden in lawaaierige omgevingen zoals snelwegen.

Hoe vervang ik de zekering van de compressor?

Koppel eerst de voeding los. Zoek de zekeringhouder op de rode draad van de compressor. Vervang de doorgebrande zekering door een nieuwe 20 A messzekering. Gebruik nooit een zekering met een hogere waarde. Sluit de voeding weer aan en test de werking.

GEBRUIKSAANWIJZING HS-660 Vevor

VEVOR Ondersteuningscentrum

WAARSCHUWING: Lees de instructies voordat u dit product gebruikt. Het niet naleven hiervan kan leiden tot ernstig letsel. Neem altijd de regels voor veilig gebruik in acht.

1. De temperatuur van de compressor kan erg hoog zijn tijdens gebruik en nadat deze is gestopt. Raak de compressor daarom niet met blote huid aan.
2. Installeer het systeem op een vlakke, koele en droge plaats. Vermijd warme en vochtige ruimtes en zorg ervoor dat de compressormotor niet nat wordt.
3. De luidspreker maakt erg veel lawaai. Houd uw oren daarom uit de buurt van de luidspreker om gehoorschade te voorkomen.
4. Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van dit artikel spelen.

MONTAGEVOORZORGSMAATREGELEN:

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaarlijk zijn.
2. Draag tijdens de montage een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen.
3. Houd de verzamelplaats schoon en goed verlicht.
4. Houd omstanders tijdens de montage uit de buurt.
5. Kom niet in actie als u moe bent of onder invloed van alcohol of medicijnen.
6. De producteigenschappen gelden uitsluitend voor producten die volledig en naar behoren zijn gemonteerd.
7. Monteer de apparatuur op een vlak, egaal, hard en glad oppervlak dat een volledig beladen vrachtwagenhoorn veilig kan dragen.

BEWAAR DEZE INSTRUCTIES

WERKING

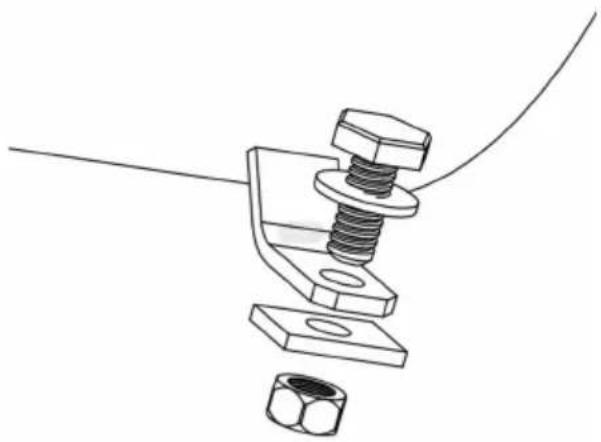

Stap 1: Gebruik een 10 mm steeksleutel of een 10 mm dopsleutel om de compressor aan de auto te bevestigen met M6-bouten, vier moeren, vier sluitringen en vier rubberen kussentjes. Plaats de bouten door de pakking, compressorsteun, rubberen ringen, het autoframe en moeren.

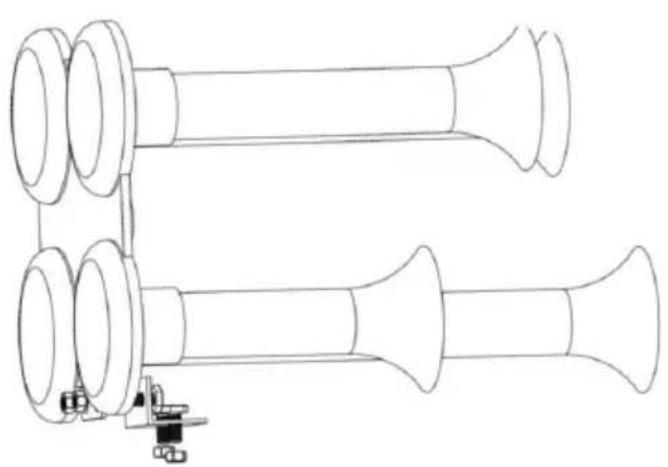

Stap 2: Gebruik een 10 mm steeksleutel of een 10 mm dopsleutel om de claxonsteun aan de claxon en de auto te bevestigen met vier M6-bouten, vier M6-moeren en een statief. Plaats de bouten door het statief - het ene uiteinde door de claxonborgmoer, het andere uiteinde door de borgmoer van de auto.

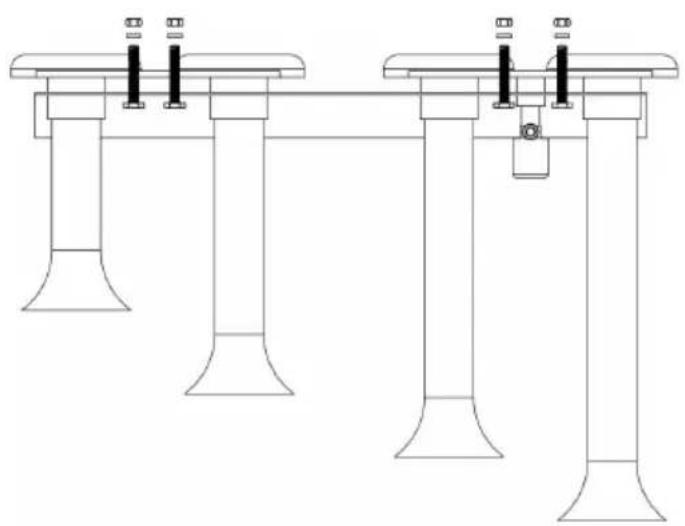

2.1 Model HS-660 Hoornmontage Stap 1: Gebruik een steeksleutel van 10 mm of een dopsleutel van 10 mm om de twee hoorns aan de steun te bevestigen met vier M6-bouten, vier M6-moeren, vier M6-pakkingen en één statief. Plaats de bouten door het statief, door de hoorn, door de pakking

en draai de moeren vast.

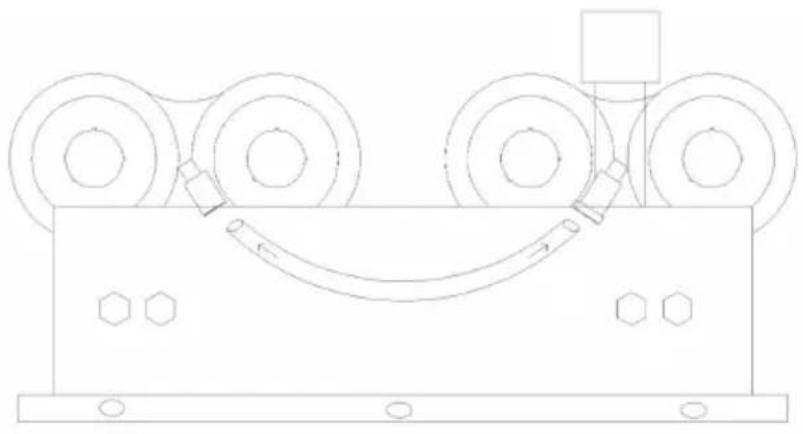

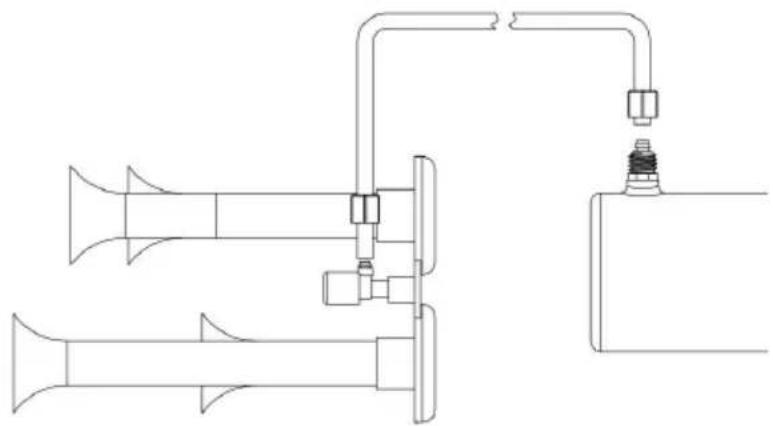

2.2 Montage van de hoorn van model HS-660 Stap 2: Plaats de connectoren van de twee hoorns met behulp van de slangpilaar.

Stap 3: Bevestig de koppelmoer aan beide uiteinden van de slang.

Stap 4: Steek de slang in de connector (de slang is gemakkelijker te installeren na verhitting).

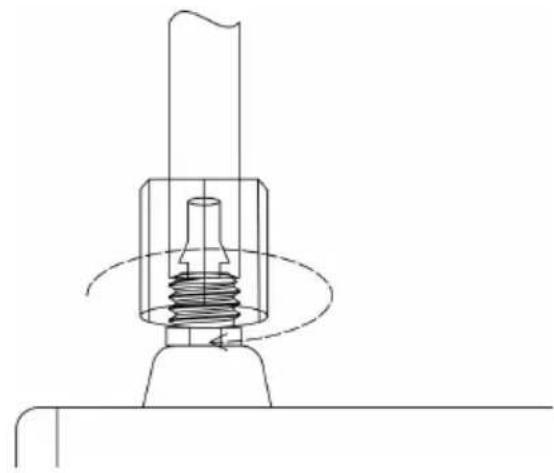

Stap 5: Gebruik een 12 mm steeksleutel om de moer van de luchtleiding vast te draaien.

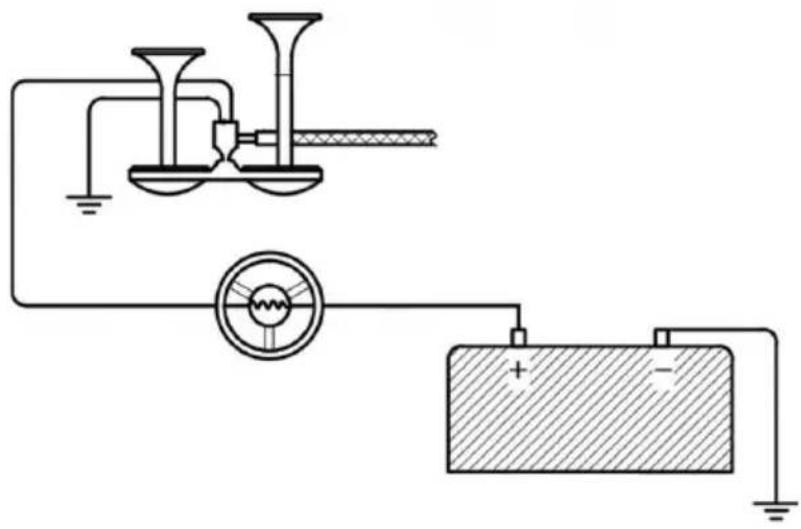

Stap 6: Gebruik 16AWG sterker koperdraad om de hoornlijn aan te sluiten. De hoorn heeft twee stroomkabels (ongeacht positieve en negatieve aansluitingen), één basisijzer (negatieve aansluiting) en de andere aangesloten op de positieve aansluiting van de voeding na de hoornschakelaar.

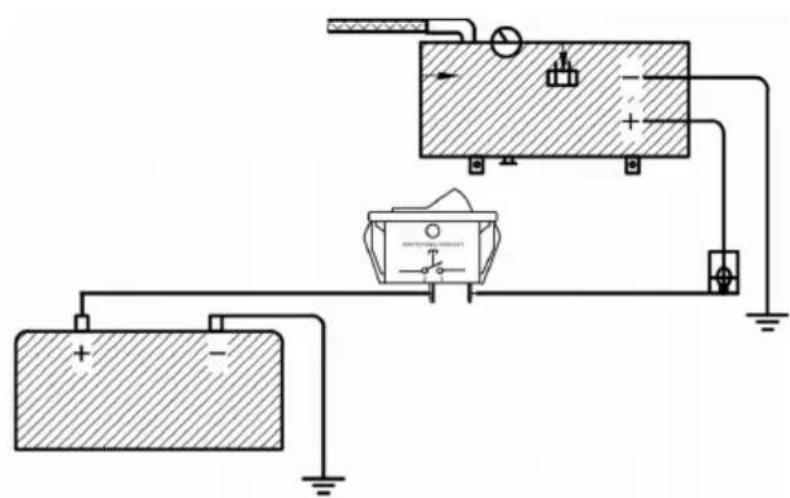

Stap 7: Gebruik koperdraad 14AWG, 20A aan/uit-schakelaar, 20A verzekering, sluit de compressorlijn aan, de zwarte lijn van de compressor op het strijkijzer (negatieve elektrode), de rode lijn wordt aangesloten

op de positieve elektrode van de batterij via de aan/uit-schakelaar.

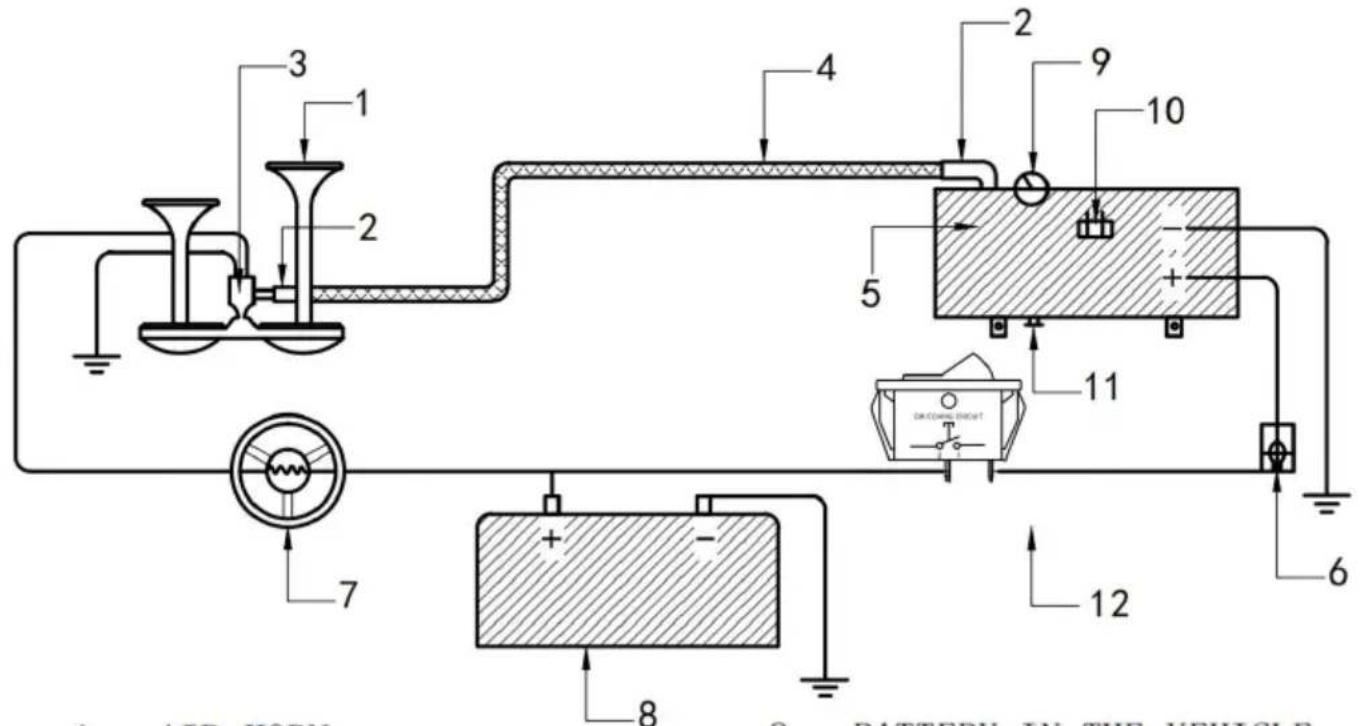

1 AIR HORN 2 GAS PIPE JOINT 3 AIR HORN SOLENOID 4 AIR TUBE 5 AIR COMPRESSOR 6 FUSE WIRE 7 HORN BUTTON

8 BATTERY IN THE VEHICLE 9 PRESSURE METER 10 PRESSURE SWITCH 11 DRAIN VALVE 12 POWER SWITCH

Installatie-instructies Methode voor het gebruik van de aftapplug toegevoegd

1. Regelmatige inspectie (over het algemeen elke 5 maanden), moet worden aangepast aan het gebruik van droog en nat

(Klimaat) De container voor het afvoeren van gecondenseerd gas, de luchtdruk moet lager zijn dan

Water afvoeren met 0,1 MPa om gevaar te voorkomen

(Draai tijdens de installatie de afdichtingstape met de klok mee en wikkel deze strak om de schroefdraad. Na ongeveer 5-10 slagen sluit u de aftapschroef af en draait u deze vast.)

Probleemoplossing

Automatische thermische overbelastingsbeveiliging

Uw luchtcompressor is uitgerust met een automatische thermische overbelastingsbeveiliging. Deze functie is ontworpen om de

luchtcompressor te beschermen tegen oververhitting en permanente schade aan uw luchtcompressor. De thermische overbelastingsbeveiliging schakelt automatisch de stroom naar uw luchtcompressor uit als de bedrijfstemperatuur van de luchtcompressor tijdens overmatig gebruik boven een veilig niveau stijgt.

Mocht uw luchtcompressor tijdens het gebruik automatisch uitschakelen, probeer hem dan niet opnieuw te starten. Schakel de stroom uit en laat het apparaat ongeveer 20 minuten afkoelen. Hierdoor wordt de thermische overbelastingsbeveiliging gereset, zodat u de luchtcompressor weer veilig kunt gebruiken.

de druk in de leidingen daalt wanneer de compressoren worden	13. Losse aftapkraan 14. Losse verbindingen	13. Wikkel de draad in met afdichtingstape en trek deze strak 14. Controleer alle verbindingen m een oplossing van water en zeep draai ze goed vast.
Compressor draait continu en luchtstroom lager dan normaal	19. Overmatig luchtverbruik 20. Losse verbindingen 21. Versleten zuigerveer of inlaatklep.	19. Verminder het luchtverbruik 20. Controleer alle verbindingen m een oplossing van water en zeep draai ze goed vast. Omwikkel de lekkende verbindingsdraden met afdichtingstape en draai de lekken verbinding vast. Draad omwikkeld met afdichtingstape en vastgezet
Overmatig vocht in de afscheiding	13. Overmatig water in de luchttank14. Hoge luchtvochtigheid	13. Leeg de tank, kantel de tank leeg te laten lopen. Leeg de tan vaker.14. Verplaats de compressor naar een gebied met minder vochtighei
Compressor werkt niet	25. Geen stroom, of de schakelaar staat in de UIT-stand26. Doorgebrande zekering27. Motor oververhit28. Defecte drukschakelaar (indien aangesloten op een drukschakelaar).	25. Zorg ervoor dat de compressorschakelaar op AAN sta26. Koppel de compressor los va de stroombron en vervang de zekering. (Raadpleeg het gedeelte Specificaties voor de aansluiting.) zekering ampèrage)27. Laat de compressor ongeveer 30 minuten afkoelen zodat de thermische overbelastingsschakelaar kan
Thermische overbelastings beveiliging	13. Gebrek aan goede ventilatie of te hoge	7. Verplaats de compressor naar een goed geventileerde ruimte of een ruimte met een lagere
Compressor Abnormaal geluid, overmatig kloppen of ratelen	13. Losse bevestigingsbouten14. Cilinder of zuigerveer is versleten	13. Bouten vastdraaien14. Vervangende zuiger of inlaatklep.
Claxon werkt niet	1. De voeding is nie ingeschakeld2. Geen perslucht3. Onvoldoende spanning of stroom4. Storing van de magneetklep	1. Sluit het circuit correct aan en schakel de voeding in2. Sluit de luchtslang correct aan zorg ervoor dat de luchtslang vrij3. Verkort of verdik het claxonsno totdat de storing verdwijnt en slui het claxonsnoer rechtstreeks aan de auto-accutest4. Vervang het magneetventiel

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU. Het symbool met een doorgekruiste vuilnisbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.
