INSTRUKCJA OBSŁUGI HS-660 Vevor
Techniczny Wsparcie i certyfikat gwarancji elektronicznej www.vevor.com/support
KLAKSON PNEUMATYCZNY DO CIEŻARÓWKI
MODEL: HS-660/HS-550/HS-661/HS-551
Centrum wsparcia VEVOR
| Model | HS-660 | HS-550 | HS-661 | HS-551 |
| Napięcie | 12 | 12 | 12 | 12 |
| Moc (w) | 190 | 170 | 190 | 170 |
| Zakres ciśnienia roboczego (psi) | WŁ.: 90WYŁ.: 120 | WŁ.: 90WYŁ.: 120 | WŁ.: 90WYŁ.: 120 | WŁ.: 90WYŁ.: 120 |
| Pojemność zbiornika magazynowego (gal) | 1.6 | 0,8 | 1.6 | 0,8 |
| Maksymalny poziom dźwięku wyjściowego (dB) | 1 5 0 | 150 | 150 | 150 |
| netto (kg) | 6.1 | 5,45 | 4,65 | 4.5 |
PART LIST
| NIE . | Nazwa | HS-660 | HS-550 | HS-661 | HS-551 |
| 1 | kompresor | 1 | 1 | 1 | 1 |
| 2 | klakson | 2 | 1 | 0 | 0 |
| 3 | Rurka powietrzna | 1 | 1 | 1 | 1 |
| 4 | Połączenie klaksonu | 1 | 0 | 0 | 0 |
| 5 | Mocowanie rogu | 1 | 1 | 0 | 0 |
| 6 | Taśma teflonowa | 1 | 1 | 1 | 1 |
| 7 | Podkładka gumowa | 4 | 4 | 4 | 4 |
| 8 | Fotelik montażowybezpieczeństwa | 1 | 1 | 1 | 1 |
| 9 | Bezpiecznik | 1 | 1 | 1 | 1 |
| 10 | M 6 śruba | 12 | 8 | 4 | 4 |
| 11 | M 6 nakrętka | 12 | 8 | 4 | 4 |
| 12 | Podkładka M 6 | 12 | 4 | 4 | 4 |
| 13 | Złącze rury powietrznej | 0 | 0 | 1 | 1 |
SECURITY & WARNINGS
OSTRZEŻENIE: Przed użyciem produktu należy zapoznać się z instruk obsługi. Nieprzestrzeganie jej może spowodować poważne obrażenia. Należy zawsze przestrzegać zasad bezpiecznego użytkowania.
- Temperatura sprężarki podczas pracy lub po jej zatrzymaniu może bardzo wysoka, dlatego nie należy dotykać jej gołą skóra.
- Zamontuj system w równym, chłodnym i suchym miejscu. Unikaj gorących i wilgotnych miejsc oraz nie dopuszczaj do zamoczenia silnik sprężarki.
- Głośnik jest bardzo głośny, dlatego należy trzymać uszy z dala od głośnika, aby uniknąć uszkodzenia słuchu.
- Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się nir przebywać w jego pobliżu.
ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU:
- Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenie.
- Podczas montażu należy nosić okulary ochronne zatwierdzone przez ANSI oraz wytrzymałe rękawice robocze.
- Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
- Nie dopuszczać osób postronnych na teren montażu w trakcie jego trwania.
- Nie należy gromadzić się, gdy jest się zmęczonym lub pod wpływe alkoholu, narkotyków lub leków.
- Możliwości produktu odnoszą się wyłącznie do produktów prawidłowo całkowicie zmontowanych.
- Zamontuj na płaskiej, równej, twardej i gładkiej powierzchni, która n bezpiecznie utrzymać w pełni załadowany klakson pneumatyczny ciężarówki.
ZACHOWAJ TE INSTRUKCJE
OPERATION

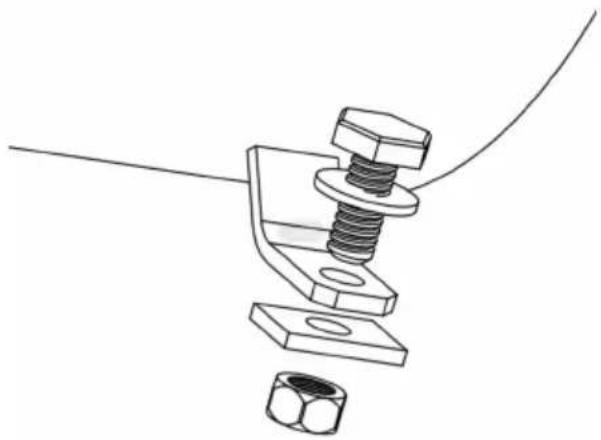

Krok 1 : Użyj 10 klucz płaski m 10 Klucz nasadowy 1/4" mm do zamocowania sprężarki do samochodu za pomocą śrub M6, czterech nakrętek, czterech podkład płaskich i czterech gumowych podkładek amortyzujących. Zamontu śruby przez uszczelkę, wspornik sprężarki, gumowe podkładki, ramę samochodu i nakrętki.
Krok 2 : Użyj 10 klucz płaski lub 10 Klucz nasadowy 1,5 mm zamocowania wspornika klaksonu do klaksonu i samochodu za pomocą czterech śrub M6, czteł nakrętek M6 i jednego trójnogu. Zamontuj śruby przez trójnóg - jeden koniec przez nakrętkę zabezpieczającą klaksonu, a drugi przez nakrętkę zabezpieczającą samochodu.

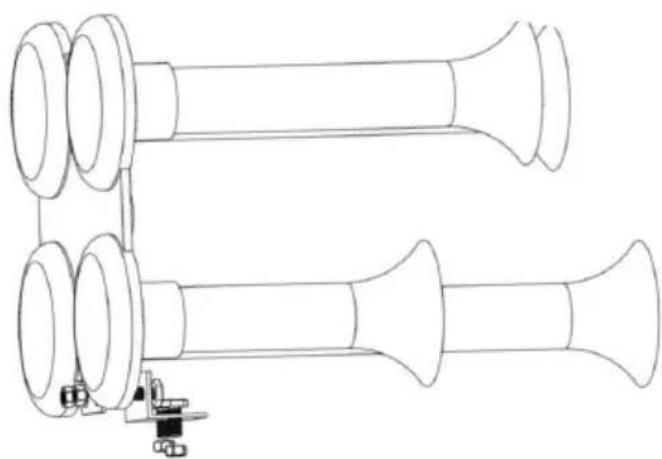

Montaż klaksonu modelu HS-60 Krok 1 : Za pomocą klucza płaskiego 10 mm lub klucza nasadowego 10 mm przymocuj

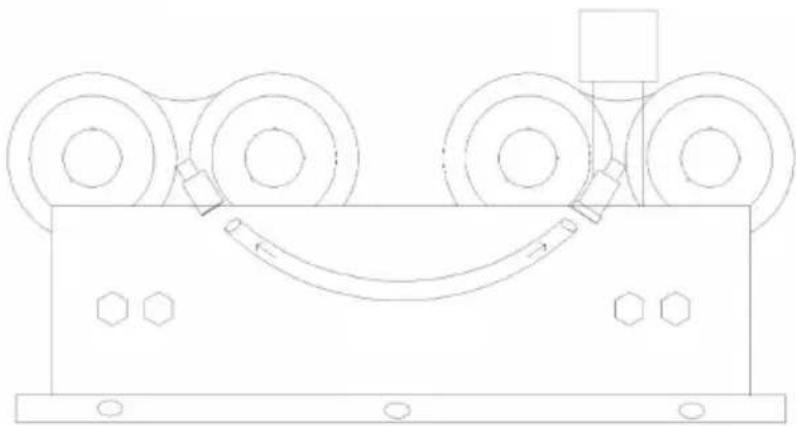

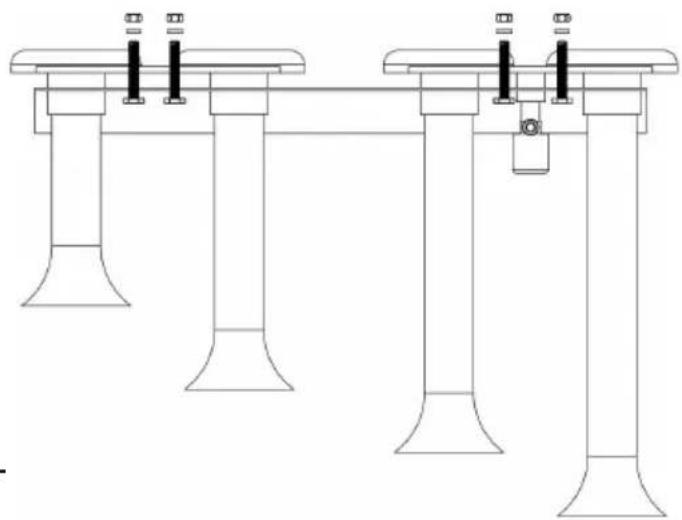

dwa klaksony do wspornika za pomocą czterech śrub M6, czterech nakrętek M6, czterech uszczelek M6 i jednego statywu. Zamontuj śruby przez statyw – przez klakson, przez uszczelkę i dokręć nakrętki.

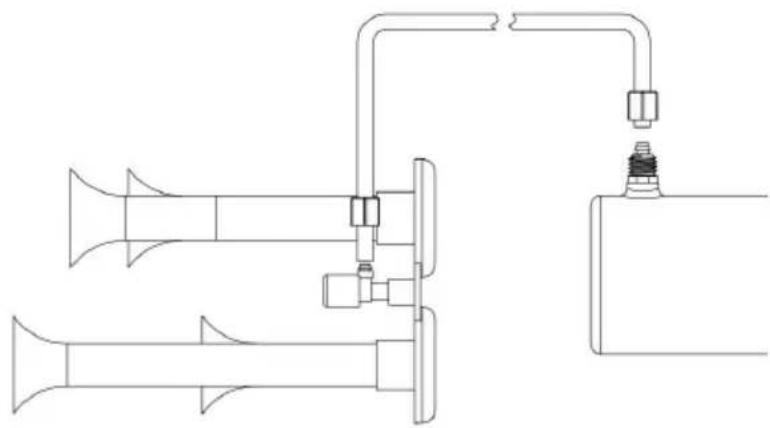

2.2 Montaż klaksonu modelu HS-660 Krok Włóż złącza dwóch klaksonów za pomocą końcówki węża montażowego.
Krok 3: Założ nakrętkę łączącą na oba końca węża .
Krok 4: Podłącz wąż do złącza (w będzie łatwiej zamontować po podgrzaniu)
Krok 5: Użyj 12 mm klucz płaski do dokręcania nakrętki przewodu powietrza.

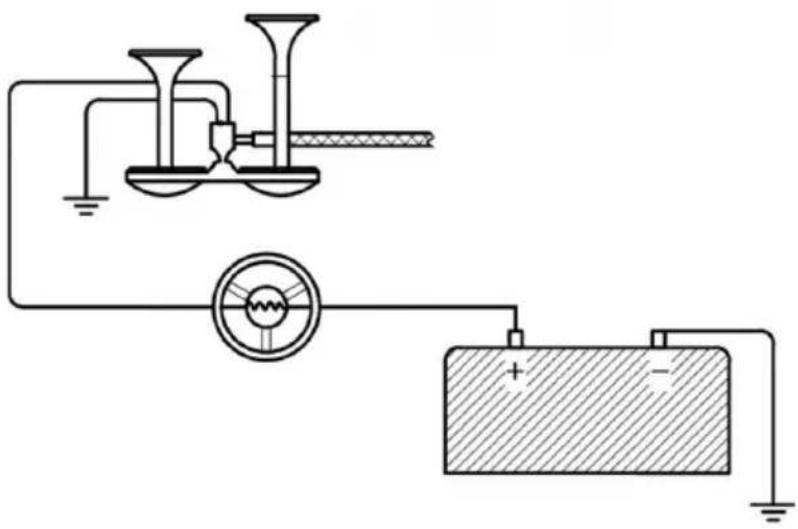

Krok 6: Użyj przewodu miedzianego o przekroju 16AWG lub większym, a podłączyć przewód klaksonu. Klakson ma dPrzewody zasilające (niezależnie od zacisków dodatnich i ujemnych), jeden przewód bazowy (zacisk ujemny), a drugi jest podłączony do dodatniego zacisku zasilania za przełącznikiem klaksonu.

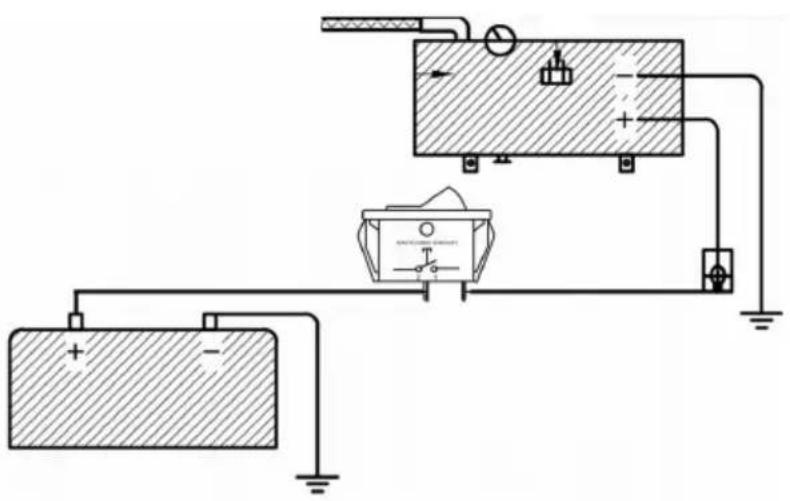

Krok 7: Użyj przewodu miedzianego 14AWG, przełącznika zasilania 20A ubezpieczenia 20A, podłąc przewód sprężarki. Czarny przewód sprężarki należy podłączyć do żelazka (elektrody ujemnej), a czerwony przewód należy podłączyć do dodatniej elektrody akumulatora poprzez przełącznik zasilania.
Instrukcja instalacji Dodano metodę użycia korka spustowego
- Regularne kontrole (zwykle co 5 miesięcy) należy dostosować do użytkowania na sucho i na mokro
(Klimat) Pojemnik do odprowadzania skroplonego gazu, ciśnienie powietrza musi być mniejsze niż
Aby uniknąć niebezpieczeństwa, wypuszczaj wodę pod ciśnieniem 0,1 JMPa
(Podczas montażu należy obrócić taśmę uszczelniającą zgodnie z ruchów wskazówek zegara i ciasno owinąć ją wokół gwintu. Po około 5 - 10 obrotach uszczelnić i dokręcić śrubę spustową.)
Rozwiązywanie problemów
Automatyczna ochrona przed przeciążeniem termicznym Twój kompresor powietrza jest wyposażony w automatyczne zabezpieczenie termiczne. Funkcja ta ma na celu ochronę sprężarki powietrza przed przegrzaniem i trwałym uszkodzeniem. Zabezpieczenie termiczne automatycznie odetnie zasilanie sprężarki powietrza, jeśli wewnętrzna temperatura robocza sprężarki wzrośnie powyżej bezpiecznego poziomu podczas intensywnego użytkowania.
Jeśli w dowolnym momencie użytkowania sprężarka powietrza wyłączyć automatycznie, nie należy jej ponownie uruchamiać. Wyłącz zasilanie i odczekaj około 20 minut, aż urządzenie ostygnie. Umożliwi to zresetowanie zabezpieczenia termicznego i umożliwia bezpieczne wznowienie użytkowania sprężarki.
| ciśnienie w rurach spadki, gdy sprężarki się wyłączają | 11. Luźny zawór spustowy12. Luźne połączenia | 11. Owiń gwint taśmą uszczelniają i dokręć12. Sprawdź wszystkie połączenia roztworem wody z mydłem i dokr |
| Sprężarka pracuje nieprzerwanie, a przepływ powietrza jest niższy niż normalnie | 16. Nadmierne zużycie powietrza17. Luźne połączenia18. Zużyty pierścień tłokowy lub zawór wlotowy. | 16. Zmniejsz zużycie powietrza17. Sprawdź wszystkie połączenia roztworem wody z mydłem, a następnie dokręć.Owiń nieszczelne połączenia gwintowe taśmą uszczelniającą i dokręć nieszczelne połączenieGwint owinąć taśmą uszczelniająca mocne dokrecić |
| Nadmierna wilgoć w wydzielinie | 11. Nadmiar wody w zbiorniku powietrza12. Wysoka wilgotność | 11. Opróżnij zbiornik, przechyl zbiornik, aby opróżnić. Opróżniaj zbiornik częściej.12. Przenieś sprężarkę do pomieszczenia o mnieiszei |
| Kompresor nie będzie działał | 21. Brak zasilania lu wyłącznik zasilania w pozycji WYŁĄCZONY22. Przepalony bezpiecznik23. Silnik się przegrzewa24. Uszkodzony wyłącznik ciśnieniowy (jeśli | 21. Upewnij się, że przełącznik sprężarki jest w pozycji WŁ.22. Odłącz sprężarkę od źródła zasilania i wymień bezpiecznik. (Informacje na temat podłączania znajdują się w sekcji Specyfikacje (prąd bezpiecznika)23. Odczekaj około 30 minut, aż sprężarka ostygnie, aby umożliwiać zresetowanie wyłącznika termicznego |
| Zabezpieczenie termiczne wielokrotnie | 11. Brak odpowiedniej wentylacji lub zbyt | 6. Przenieś sprężarkę do dobrze wentylowanego pomieszczenia lub pomieszczenia o niższej |
| Sprężarka Nieprawidłowy dźwięk, nadmierne stukanie lub grzechotanie | 11. Luźne śruby montażowe12. Zużyty pierścień cylindra lub tłoka | 11. Dokręć śruby12. Wymiana tłoka lub zaworu wlotowego. |
| Klakson nie działa | 1. Zasilacz nie jest włączony2. Brak sprężonego powietrza3. Niewystarczające napięcie lub prąd4. Awaria zaworu elektromagnetycznego | 1. Podłącz obwód prawidłowo i włącz zasilanie2. Podłącz prawidłowo przewód powietrza i upewnij się, że przew powietrza nie jest zablokowany.3. Skróć lub pogrub przewód zasilający klaksonu, aż usterka zniknie, i podłącz przewód zasilaja klaksonu bezpośrednio do gniazda testowego akumulatora samochodowego.4. Wymień zawór |
