HS-660 - Luft-Hupe für LKW Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Lufthorn für LKW
Marke	Vevor
Modell	HS-660
Versorgungsspannung	12 V
Leistung	190 W
Betriebsdruck	90 psi (Ein) / 120 psi (Aus)
Tankinhalt	1,6 gal (ca. 6 L)
Maximaler Schalldruckpegel	150 dB
Nettogewicht	6,1 kg
Hauptmaterialien	Stahl, Gummi, Kunststoff
Anzahl Hörner	2
Integrierter Kompressor	Ja
Thermoschutz	Automatische Abschaltung bei Überhitzung
Wartung	Tank alle 5 Monate entleeren
Sicherheit	Heißen Kompressor nicht berühren; Handschuhe und Schutzbrille tragen
Montage	Montage auf ebener Fläche; M6-Befestigungen beigelegt
Stromversorgung	12-V-Batterie; 20-A-Schalter; 20-A-Sicherung
Empfohlene Verkabelung	14 AWG Kupferdraht für Kompressor, 16 AWG für Horn
Verpackungsinhalt	Kompressor, 2 Hörner, Luftschlauch, Halterung, Teflonband, Gummipads, Schrauben, Muttern, Sicherung
EU-Richtlinie	Konform mit Richtlinie 2012/19/EU (Recycling)

Häufig gestellte Fragen - HS-660 Vevor

Wie installiere ich das Lufthorn HS-660 an meinem LKW?

Befestigen Sie zuerst den Kompressor mit den mitgelieferten M6-Schrauben und Gummipads auf einer ebenen Fläche. Montieren Sie die Hörner auf der Halterung und schließen Sie dann die Luftschläuche mit Teflonband zur Abdichtung an. Schließen Sie die Stromversorgung an: Das schwarze Kabel des Kompressors an Masse, das rote Kabel an den Pluspol über einen 20-A-Schalter und eine 20-A-Sicherung. Schlagen Sie im Handbuch den Schaltplan nach.

Was tun, wenn der Kompressor nicht startet?

Überprüfen Sie zunächst, ob der Netzschalter auf ON steht und die Batterie 12 V liefert. Wenn die Sicherung durchgebrannt ist, ersetzen Sie sie durch eine 20-A-Sicherung. Falls der Kompressor überhitzt, warten Sie etwa 30 Minuten, damit sich der Thermoschutz zurücksetzt. Bei anhaltenden Problemen testen Sie den Druckschalter.

Das Horn ertönt nicht, was ist zu prüfen?

Stellen Sie sicher, dass die Stromversorgung eingeschaltet ist und der Luftschlauch nicht verstopft ist. Überprüfen Sie die Spannung an den Anschlüssen des Horns: Ist sie zu niedrig, verwenden Sie ein dickeres Kupferkabel (mind. 16 AWG). Falls das Magnetventil defekt ist, ersetzen Sie es. Sie können das Horn direkt an der Batterie testen, um das Problem einzugrenzen.

Warum schaltet sich der Kompressor während des Betriebs automatisch ab?

Der Kompressor ist mit einem automatischen Thermoschutz ausgestattet. Bei Überhitzung (übermäßiger Gebrauch oder schlechte Belüftung) unterbricht das Gerät die Stromversorgung. Schalten Sie den Schalter aus, lassen Sie das Gerät etwa 20 Minuten abkühlen und schalten Sie es wieder ein. Wenn das Problem weiterhin besteht, installieren Sie den Kompressor an einem besser belüfteten Ort.

Wie entleere ich das Wasser aus dem Tank?

Die Entleerung sollte regelmäßig, mindestens alle 5 Monate, erfolgen. Setzen Sie den Tank unter Druck (0,1 MPa) und öffnen Sie dann das Ablassventil unten am Tank. Lassen Sie das Wasser vollständig ablaufen. Wenn das Ventil undicht ist, wickeln Sie Teflonband um das Gewinde, bevor Sie es wieder schließen.

Welcher Luftdruck ist für den Betrieb des Horns erforderlich?

Der Kompressor startet automatisch, wenn der Druck auf 90 psi fällt, und stoppt bei 120 psi. Das Horn benötigt mindestens 90 psi, um einen lauten Ton zu erzeugen. Überschreiten Sie nicht 120 psi, um Schäden am System zu vermeiden.

Kann ich dieses Horn an einem LKW mit 24-V-Batterie verwenden?

Nein, dieses Modell ist für eine Spannung von 12 V ausgelegt. Die Verwendung einer 24-V-Batterie würde den Kompressor und die elektrischen Komponenten beschädigen. Wenn Sie ein 24-V-System haben, müssen Sie einen Abwärtswandler von 24 V auf 12 V verwenden, der für die Leistung (190 W) geeignet ist.

Wie warte ich das Lufthornsystem?

Entleeren Sie den Tank alle 5 Monate, um Feuchtigkeit zu entfernen. Überprüfen Sie regelmäßig die elektrischen Anschlüsse und Schläuche auf Lecks (verwenden Sie Seifenwasser). Reinigen Sie den Kompressor mit einem trockenen Tuch und stellen Sie sicher, dass die Lüftungsgitter nicht blockiert sind.

Ist das Horn sehr laut?

Ja, der maximale Schalldruckpegel beträgt 150 dB, was extrem laut ist. Tragen Sie bei der Installation und beim Testen Gehörschutz. Halten Sie Ihre Ohren während des Betriebs vom Horn fern. Dieses Horn ist dafür ausgelegt, in lauten Umgebungen wie Autobahnen gehört zu werden.

Wie ersetze ich die Sicherung des Kompressors?

Trennen Sie zuerst die Stromversorgung. Lokalisieren Sie den Sicherungshalter am roten Kabel des Kompressors. Ersetzen Sie die durchgebrannte Sicherung durch eine neue 20-A-Flachsicherung. Verwenden Sie niemals eine Sicherung mit höherem Nennstrom. Schließen Sie die Stromversorgung wieder an und testen Sie die Funktion.

BEDIENUNGSANLEITUNG HS-660 Vevor

Technisch Support und E-Garantie-Zertifikat www.vevor.com/support

LKW-DRUCKLUFTHUPE

MODELL: HS-660/HS-550/HS-661/HS-551

VEVOR-Supportcenter

Modell	HS-660	HS-550	HS-661	HS-551
Stromspannung	12	12	12	12
Leistung (W)	190	170	190	170
Arbeitsdruckbereich (psi)	EIN: 90AUS: 120	EIN: 90AUS: 120	EIN: 90AUS: 120	EIN : 90AUS : 120
Fassungsvermögen des Vorratstanks (gal)	1.6	0,8	1.6	0,8
Maximaler Ausgangston (dB)	1 5 0	150	150	150
Nettogewicht (kg)	6.1	5.45	4,65	4.5

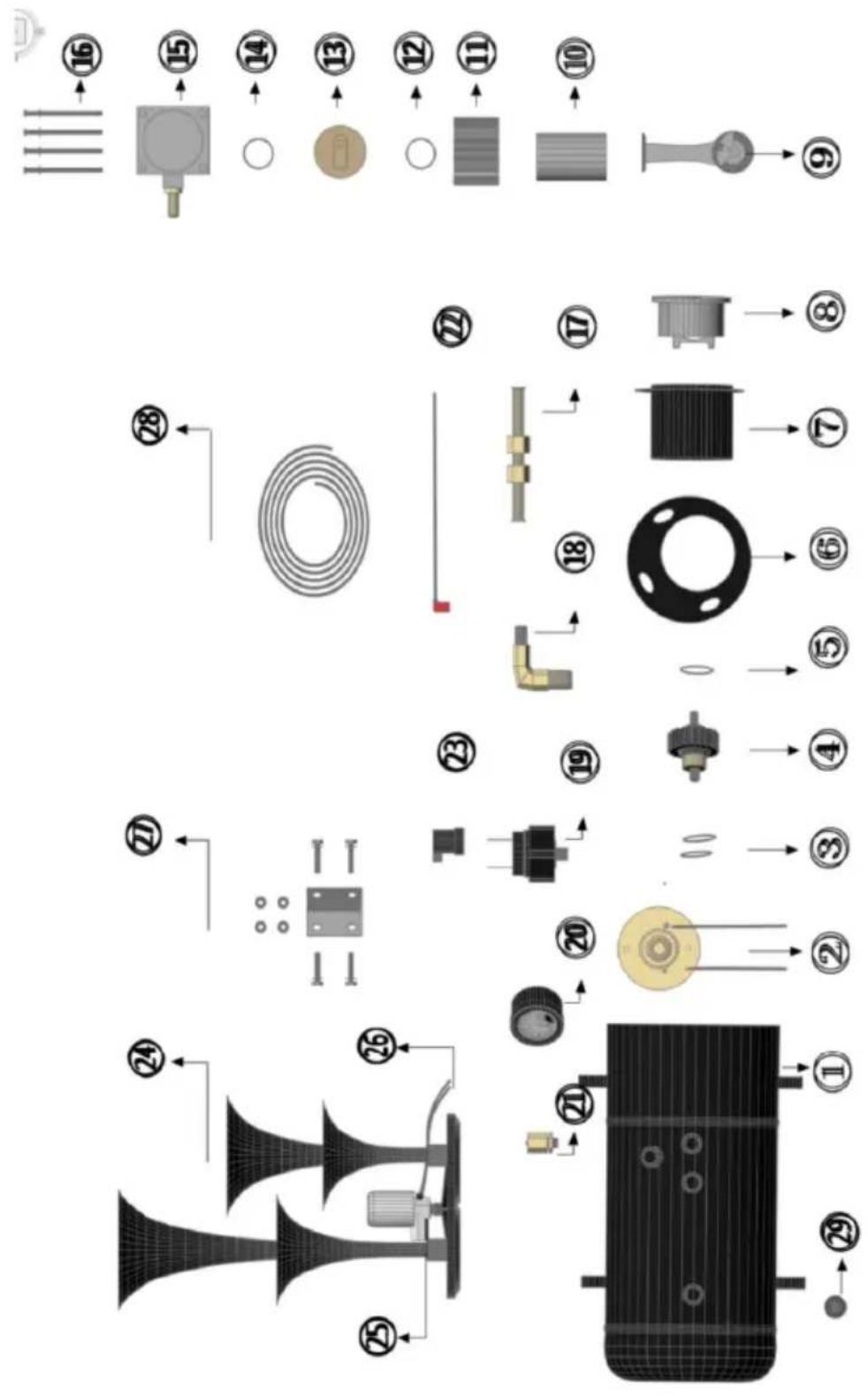

PART LIST

NEIN .	Name	HS-660	HS-550	HS-661	HS-551
1	Kompressor	1	1	1	1
2	Horn	2	1	0	0
3	Luftschlauch	1	1	1	1
4	Hupenanschluss	1	0	0	0
5	Hornhalterung	1	1	0	0
6	Teflonband	1	1	1	1
7	Gummiauflage	4	4	4	4
8	Sicherheits-Montagesitz	1	1	1	1
9	Sicherung	1	1	1	1
10	M 6 Bolzen	12	8	4	4
11	M 6 Nuss	12	8	4	4
12	M 6 Unterlegscheibe	12	4	4	4
13	Luftrohrverbindung	0	0	1	1

SECURITY & WARNINGS

WARNUNG: Lesen Sie die Anweisungen, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen. Beachten Sie stets die Regeln für einen sicheren Betrieb.

1. Die Temperatur des Kompressors kann während des Betriebs oder dem Abschalten sehr hoch sein. Berühren Sie ihn daher nicht mit blc Haut.
2. Installieren Sie das System an einem ebenen, kühlen und trockene Vermeiden Sie heiße und feuchte Bereiche und lassen Sie den Kompressormotor nicht nass werden.
3. Der Lautsprecher ist sehr laut. Halten Sie daher Ihre Ohren vom Lautsprecher fern, um Gehörschäden zu vermeiden.
4. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel oder in dessen Nähe zu spielen.

VORSICHTSMASSNAHMEN BEI DER MONTAGE:

1. Führen Sie die Montage ausschließlich gemäß dieser Anleitung durch Eine unsachgemäße Montage kann zu Gefahren führen.
2. Tragen Sie während der Montage eine ANSI-zugelassene Schutzbrill und strapazierfähige Arbeitshandschuhe.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss Alkohol, Drogen oder Medikamenten stehen.
6. Die Produktfunktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Montieren Sie die Hupe auf einer flachen, ebenen, harten und glat Oberfläche, die eine voll beladene LKW - Hupe sicher tragen kann

BEWAHREN SIE DIESE ANWEISUNGEN AUF

OPERATION

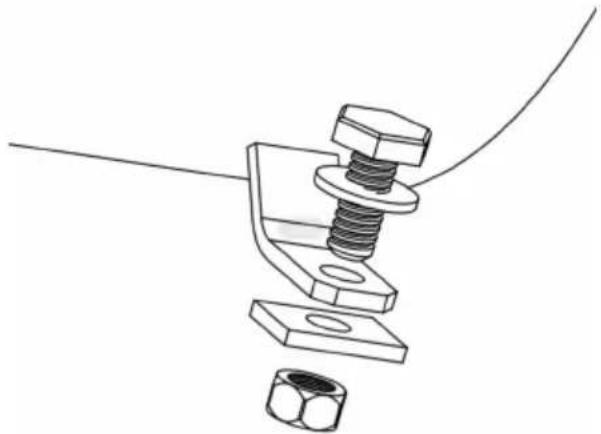

Schritt 1: Verwenden Sie eine 10

Maulschlüssel oder ein 10 Befestig

Sie den Kompressor mit einem

1-mm-Steckschlüssel mit

M6-Schrauben, vier Muttern, vier

Unterlegscheiben und vier

Gummipuffern am Fahrzeug. Führe

Sie die Schrauben durch die Dich

die Kompressorhalterung, die

Gummischeiben, den Fahrzeugrahmen und die Muttern.

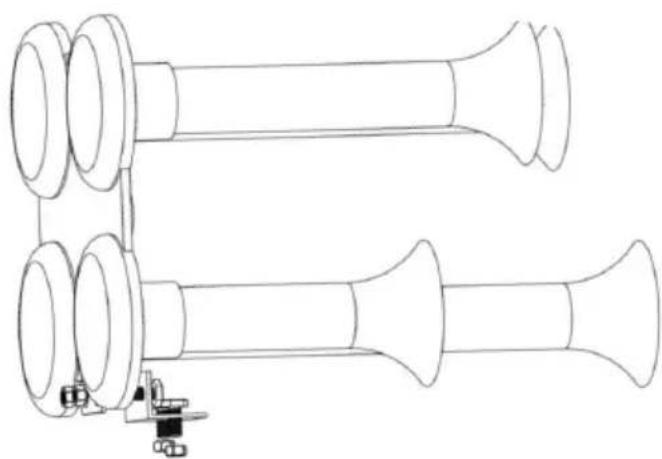

Schritt 2: Verwenden Sie eine

mm Maulschlüssel oder ein 10

mm-Steckschlüssel, um die

Hupenhalterung mit vier

M6-Schrauben, vier M6-Muttern

und einem Stativ an der Hupe

dem Auto zu befestigen.

Installieren Sie die Schrauben

durch das Stativ - ein Ende d

die Hupen-Kontermutter und da andere Ende durch die

Auto-Kontermutter .

HS-660 Schritt 1 : Befestigen

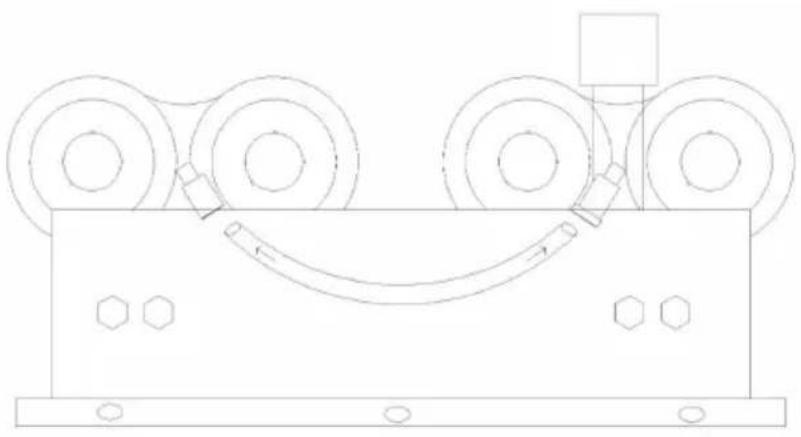

die beiden Hörner mit einem 10-mm-Maulschlüssel oder einem 10-mm-Steckschlüssel mit vier M6-Schrauben, vier M6-Muttern, vier M6-Dichtungen und einem Stativ an der Halterung. Führen Sie die Schrauben durch das Stativ, durch das Horn, durch die Dichtung und ziehen Sie die Muttern fest.

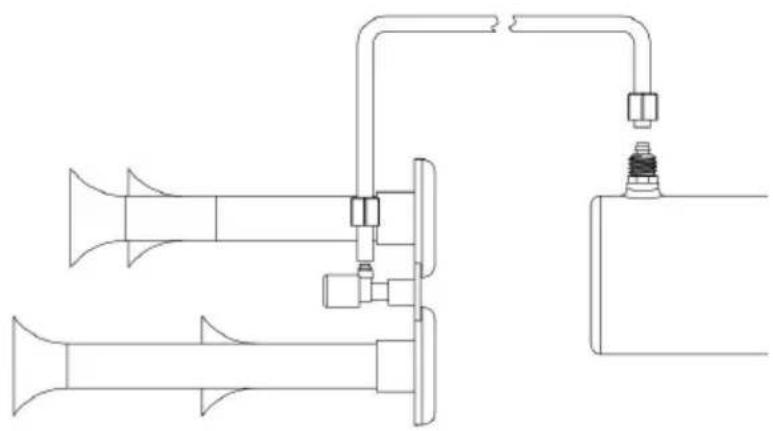

2.2 Montage der Hup Modell HS-660, Schritt Stecken Sie die Anschlüsse der beider Hupen mithilfe des passenden Schlauchendes ein.

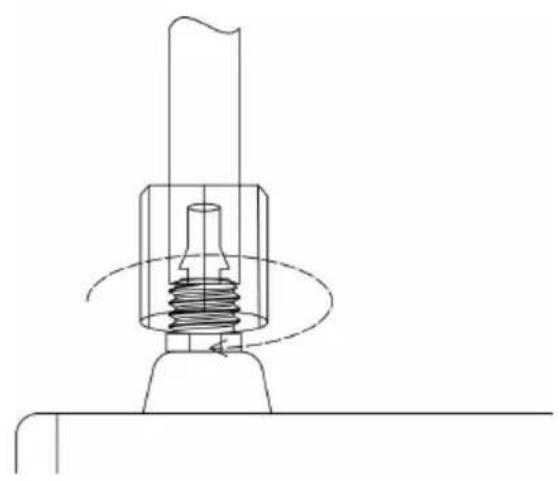

Schritt 3: Befestigen Sie die Überwurfmutter an beiden Enden des Schlauchs.

Schritt 4: Stecken Sie den Schlauch den Anschluss (der Schlauch lässt sich nach dem Erhitzen leichter installieren)

Schritt 5: Verwenden Sie eine 12 m Maulschlüssel zum Festziehen der Luftrohrmutter.

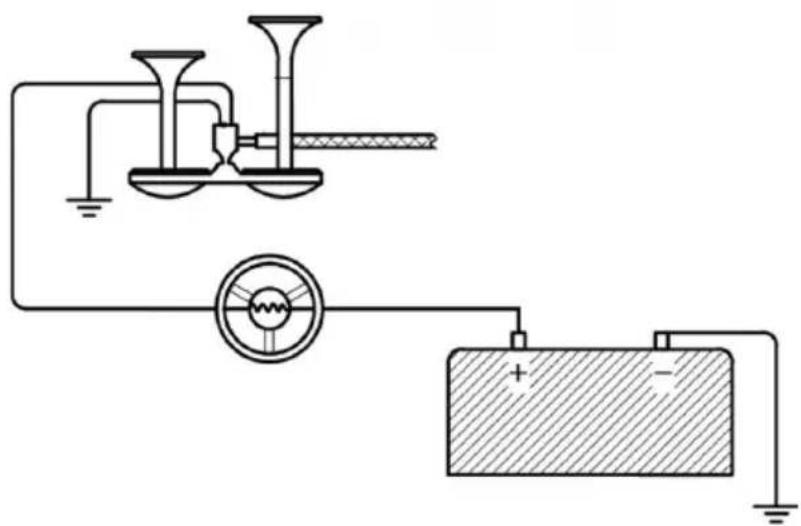

Schritt 6: Verwenden Si zum Anschließen der Hupenleitung Kupferkabel der Stärke 16 AWG oder höher. Die Hupe verfügt über zwei Stromleitungen (unabhängig von den Plu und Minuspolen), eine Basisleitung (Minuspol) und die andere ist nach den Hupenschalter mit der Pluspol-Stromversorgung v

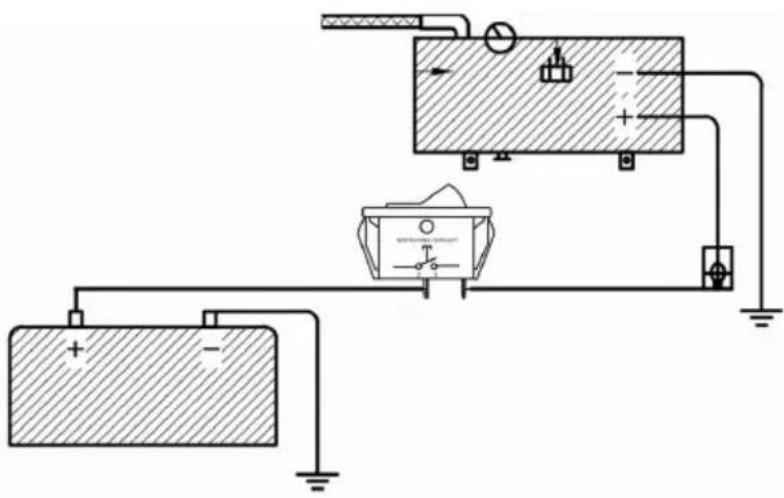

Schritt 7: Verwenden Sie Kupferdraht 14AWG,

20A-Netzschalter,

20A-Versicherung, schließe

Sie die Kompressorleitung an, die schwarze Leitung des Kompressors an das Bügeleisen (negative

Elektrode), die rote Leitun wird über den Netzschalte mit der positiven Elektrode der Batterie verbunden.

Installationsanweisungen: Die Methode zur Verwendung der Ablassschraube wurde hinzugefügt.

1. Regelmäßige Inspektion (in der Regel 5 Monate), sollte entsprechen

der Verwendung von trockenen und nassen angepasst werden (Klima) Der Behälter zum Ablassen von kondensiertem Gas, der Luftdr muss weniger als Lassen Sie das Wasser mit 0,1 MPa ab, um Gefahren zu vermeiden (Während der Montage das Dichtband im Uhrzeigersinn drehen und fe um das Gewinde wickeln. Nach ca. 5-10 Umdrehungen die Ablassschraube abdichten und festziehen.)

Fehlerbehebung

Automatischer thermischer Überlastungsschutz

Ihr Kompressor ist mit einem automatischen Überhitzungsschutz

ausgestattet. Diese Funktion schützt den Kompressor vor Überhitzung und dauerhaften Schäden. Der Überhitzungsschutz schaltet die Stromzufuhr automatisch ab, wenn die interne Betriebstemperatur des Kompressors übermäßiger Nutzung über das zulässige Niveau steigt.

Sollte sich Ihr Kompressor während des Betriebs automatisch abschalte versuchen Sie nicht, ihn neu zu starten. Schalten Sie die Stromversor aus und lassen Sie das Gerät etwa 20 Minuten abkühlen. Dadurch w Überhitzungsschutz zurückgesetzt, sodass Sie den Kompressor sicher wieder verwenden können.

geringerDruckabfall beimAbschalten der	5. Ablasshahn loser6. LoseVerbindungen	5. Gewinde mit Dichtband umwickeln und festziehen6. Alle Verbindungen mit Seifenwasserlösung prüfen und festziehen
DerKompressorläuft ständigund derLuftstrom istgeringer alsnormal	7. ÜbermäßigerLuftverbrauch8. LoseVerbindungen9. Kolbenring oderEinlassventilverschlissen.	7. Reduzieren Sie denLuftverbrauch8. Alle Verbindungen mitSeifenwasserlösung prüfen undfestziehen.Umwickeln Sie die undichtenVerbindungsgewinde mitDichtungsband und ziehen Sie dieundichte Verbindung fest Gewinde
ÜbermäßigeFeuchtigkeitim Ausfluss	5. Zu viel Wasser inLufttank6. HoheLuftfeuchtigkeit	5. Tank entleeren, Tank zumEntleeren kippen. Tank häufigerentleeren6. Stellen Sie den Kompressor ineinen Bereich mit geringerer
Kompressorläuft nicht	9. Kein Strom oderNetzschalter in derPosition „AUS“10. DurchgebrannteSicherung11. Motor überhitzt12. FehlerhafterDruckschalter (fallsan einenDruckschalterangeschlossen).	9. Stellen Sie sicher, dass derKompressorschalter eingeschaltetist.10. Trennen Sie den Kompressorvon der Stromquelle und ersetzenSie die Sicherung. (Informationenzum Anschluss finden Sie imAbschnitt „Spezifikationen“)Sicherungsstromstärke)11. Lassen Sie den Kompressoretwa 30 Minuten abkühlen, damit
DerthermischeÜberlastschut	5. MangelndeBelüftung oder zuhohe	3. Bewegen Sie den Kompressoreinen gut belüfteten Bereich odereinen Bereich mit niedrigerer
Kompressor Ungewöhnliche Geräusche, übermäßiges Klopfen oder Klappern	5. Lose Befestigungsschrauben6. Zylinder oder Kolbenring ist verschlissen	5. Schrauben festziehen6. Ersatzkolben oder Einlassventil.
Hupe funktioniert nicht	1. Das Netzteil ist nicht eingeschaltet2. Keine Druckluft3. Unzureichende Spannung oder Stromstärke4. Magnetventilfehler	1. Schließen Sie den Stromkreis richtig an und schalten Sie die Stromversorgung ein2. Schließen Sie den Luftschlauch richtig an und stellen Sie sicher, der Luftschlauch frei ist3. Kürzen oder verdicken Sie das Hupenstromkabel, bis der Fehler verschwindet, und schließen Sie d Hupenstromkabel direkt an den Autobatterietest an4. Magnetventil ersetzen

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Entsprechend

gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
