Tipo di prodotto	Clacson ad aria per camion
Marca	Vevor
Modello	HS-660
Tensione di alimentazione	12 V
Potenza	190 W
Pressione di esercizio	90 psi (avvio) / 120 psi (arresto)
Capacità del serbatoio	1,6 gal (circa 6 L)
Livello sonoro massimo	150 dB
Peso netto	6,1 kg
Materiali principali	Acciaio, gomma, plastica
Numero di trombe	2
Compressore integrato	Sì
Protezione termica	Arresto automatico in caso di surriscaldamento
Manutenzione	Svuotare il serbatoio ogni 5 mesi
Sicurezza	Non toccare il compressore caldo; indossare guanti e occhiali
Installazione	Montaggio su superficie piana; fissaggi M6 forniti
Alimentazione elettrica	Batteria 12 V; interruttore 20 A; fusibile 20 A
Cablaggio consigliato	Filo di rame 14 AWG per compressore, 16 AWG per clacson
Contenuto della confezione	Compressore, 2 trombe, tubo aria, supporto, nastro PTFE, tamponi in gomma, bulloni, dadi, fusibile
Direttiva europea	Conforme alla direttiva 2012/19/UE (riciclaggio)

Domande frequenti - HS-660 Vevor

Come installare il clacson ad aria HS-660 sul mio camion?

Fissare prima il compressore su una superficie piana utilizzando i bulloni M6 e i tamponi in gomma forniti. Montare le trombe sul supporto, quindi collegare i tubi dell'aria utilizzando il nastro PTFE per la tenuta stagna. Collegare l'alimentazione: il filo nero del compressore a massa, il filo rosso al positivo tramite un interruttore 20 A e un fusibile 20 A. Consultare lo schema di cablaggio nel manuale.

Cosa fare se il compressore non si avvia?

Controllare prima che l'interruttore di alimentazione sia in posizione ON e che la batteria fornisca 12 V. Se il fusibile è bruciato, sostituirlo con un fusibile 20 A. Se il compressore si surriscalda, attendere circa 30 minuti per il ripristino del protettore termico. In caso di problema persistente, testare il pressostato.

Il clacson non suona, cosa controllare?

Assicurarsi che l'alimentazione sia attiva e che il tubo dell'aria non sia ostruito. Controllare la tensione ai morsetti del clacson: se insufficiente, utilizzare un filo di rame più spesso (16 AWG minimo). Se l'elettrovalvola è difettosa, sostituirla. È possibile testare il clacson direttamente sulla batteria per isolare il problema.

Perché il compressore si arresta automaticamente durante l'uso?

Il compressore è dotato di una protezione termica automatica. In caso di surriscaldamento (uso eccessivo o scarsa ventilazione), il dispositivo interrompe l'alimentazione. Spegnere l'interruttore, lasciare raffreddare l'apparecchio per circa 20 minuti, quindi riavviare. Se il problema persiste, installare il compressore in un luogo più ventilato.

Come svuotare l'acqua dal serbatoio?

Lo svuotamento deve essere effettuato regolarmente, almeno ogni 5 mesi. Mettere il serbatoio in pressione (0,1 MPa), quindi aprire il rubinetto di scarico situato nella parte inferiore del serbatoio. Lasciare defluire completamente l'acqua. Se il rubinetto perde, avvolgere del nastro PTFE sulle filettature prima di richiuderlo.

Quale pressione dell'aria è necessaria per far funzionare il clacson?

Il compressore si avvia automaticamente quando la pressione scende a 90 psi e si arresta a 120 psi. Il clacson necessita di una pressione di almeno 90 psi per emettere un suono potente. Non superare i 120 psi per evitare di danneggiare il sistema.

Posso usare questo clacson su un camion con batteria da 24 V?

No, questo modello è progettato per una tensione di 12 V. L'uso di una batteria da 24 V danneggerebbe il compressore e i componenti elettrici. Se si dispone di un sistema a 24 V, è necessario utilizzare un convertitore step-down da 24 V a 12 V adatto alla potenza (190 W).

Come mantenere il sistema di clacson ad aria?

Svuotare il serbatoio ogni 5 mesi per eliminare l'umidità. Controllare regolarmente i collegamenti elettrici e i tubi per rilevare perdite (usare acqua saponata). Pulire il compressore con un panno asciutto e assicurarsi che le griglie di aerazione non siano ostruite.

Il clacson è molto rumoroso?

Sì, il livello sonoro massimo è di 150 dB, che è estremamente alto. Indossare protezioni acustiche durante l'installazione e i test. Tenere le orecchie lontane dalla tromba durante il funzionamento. Questo clacson è progettato per essere udito in ambienti rumorosi come le autostrade.

Come sostituire il fusibile del compressore?

Scollegare prima l'alimentazione. Individuare il portafusibile sul filo rosso del compressore. Sostituire il fusibile bruciato con un nuovo fusibile 20 A di tipo a lama. Non utilizzare mai un fusibile di calibro superiore. Ricollegare l'alimentazione e testare il funzionamento.

MANUALE UTENTE HS-660 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

CLACSON PER CAMION

MODELLO: HS-660/HS-550/HS-661/HS-551

Centro di supporto VEVOR

Modello	HS-660	HS-550	HS-661	HS-551
Voltaggio	12	12	12	12
Potenza (w)	190	170	190	170
Intervallo di pressione di esercizio (psi)	ACCESO: 90 SPENTO: 120	ACCESO: 90 SPENTO: 120	ACCESO: 90 SPENTO: 120	ACCESO : 90 SPENTO : 120
Capacità del serbatoio di stoccaggio (gal)	1.6	0,8	1.6	0,8
Suono in uscita massimo (dB)	1 5 0	150	150	150
netto (kg)	6.1	5.45	4.65	4.5

PART LIST

NO.	Nome	HS-660	HS-550	HS-661	HS-551
1	compressore	1	1	1	1
2	corno	2	1	0	0
3	Camera d'aria	1	1	1	1
4	Collegamento del corno	1	0	0	0
5	Montatura a corno	1	1	0	0
6	nastro di teflon	1	1	1	1
7	cuscinetto di gomma	4	4	4	4
8	Sedile di montaggio di sicurezza	1	1	1	1
9	Fusibile	1	1	1	1
10	M 6 bullone	12	8	4	4
11	M 6 noce	12	8	4	4
12	Rondella M 6	12	4	4	4
13	Giunto del tubo dell'aria	0	0	1	1

SECURITY & WARNINGS

ATTENZIONE: Leggere attentamente le istruzioni prima di utilizzare questo prodotto. La mancata osservanza di queste istruzioni può causa gravi lesioni. Rispettare sempre le norme di sicurezza.

1. La temperatura del compressore potrebbe essere molto elevata dura il funzionamento o dopo l'arresto, pertanto non toccarlo a pelle nuda.
2. Installare il sistema in un luogo piano, fresco e asciutto. Evitare z calde e umide e non bagnare il motore del compressore.
3. L'altoparlante è molto potente, quindi tieni le orecchie lontane dall'altoparlante per evitare danni alle orecchie.
4. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo articolo o nelle sue vicinanze.

PRECAUZIONI DI MONTAGGIO:

1. Montare solo secondo queste istruzioni. Un montaggio improprio può comportare pericoli.

2. Durante il montaggio, indossare occhiali di sicurezza approvati ANS guanti da lavoro resistenti.

3. Mantenere l'area di assemblaggio pulita e ben illuminata.

4. Durante l'assemblea, tenere gli astanti lontani dall'area.

5. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe (medicinali.

6. Le capacità del prodotto si applicano solo ai prodotti correttamente completamente assemblati.

7. Montare su una superficie piana, livellata, dura e liscia, in grado o sostenere in sicurezza una tromba pneumatica di un camion completamente carica.

CONSERVARE QUESTE ISTRUZIONI

OPERATION

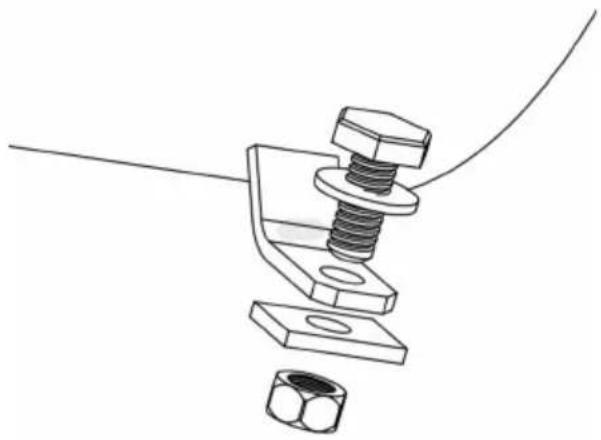

Passaggio 1: utilizzare un 10 chi inglese da 10 mm o una chiave da 10 Chiave a bussola da 1,5 fissare il compressore all'auto utilizzando bulloni M6, quattro dad quattro rondelle piatte e quattro cuscinetti in gomma. Installare i b attraverso la guarnizione, il suppor del compressore, le rondelle in gc il telaio dell'auto e i dadi.

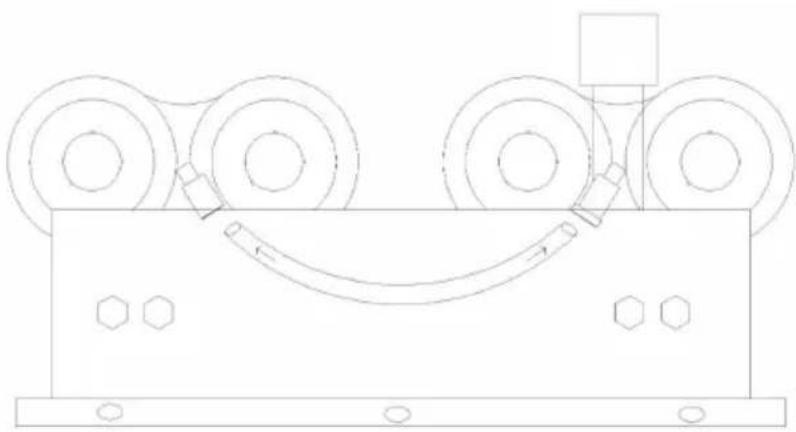

Passaggio 2: utilizzare un 10 chiave inglese da 10 mm o ur chiave inglese da 10 Chiave a bussola da 1 mm per fissare i supporto del clacson al clacson all'auto utilizzando quattro bullon M6, quattro dadi M6 e un trep Installare i bulloni attraverso il treppiede: un'estremità attravers il dado di bloccaggio del clac: l'altra estremità attraverso il da di bloccaggio dell'auto.

Montaggio del corno modello

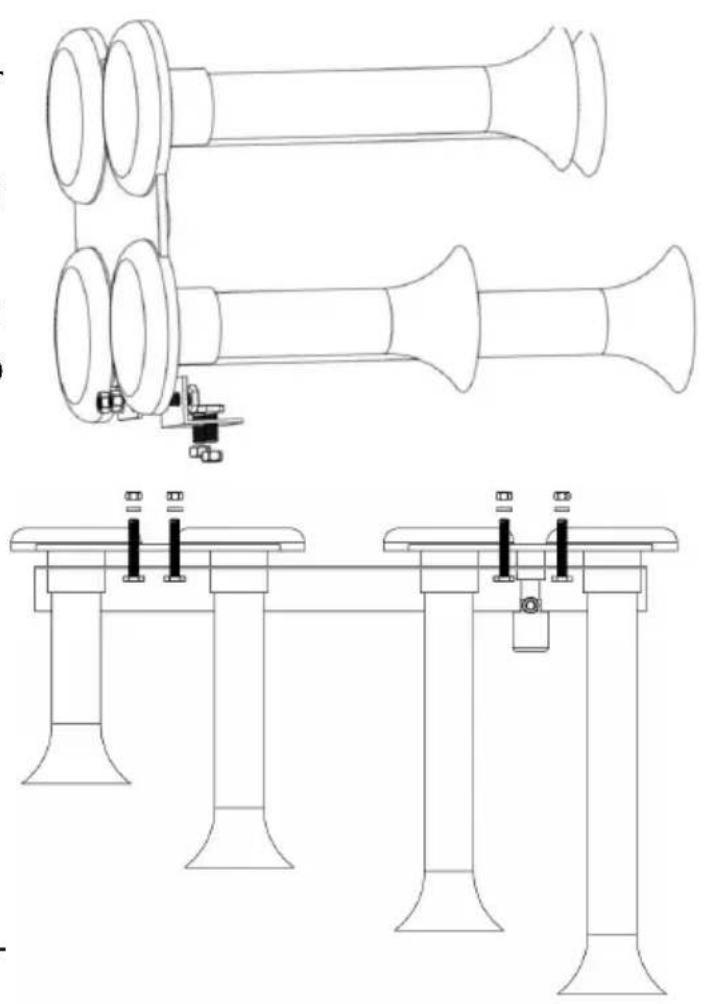

HS-660 Fase 1 : utilizzare una chiave inglese da 10 mm o una chiabussola da 10 mm per fissare i due corni al supporto utilizzando qua bulloni M6, quattro dadi M6, quattro guarnizioni M6 e un treppiede. Installare i bulloni attraverso il treppiede, attraverso il corno, attraverso guarnizione e bloccare i dadi.

2.2 Assemblaggio del clacson modello HS-6 Fase 2: inserire i connettori dei due clacson utilizzando il raccordo del tubo flessibile.

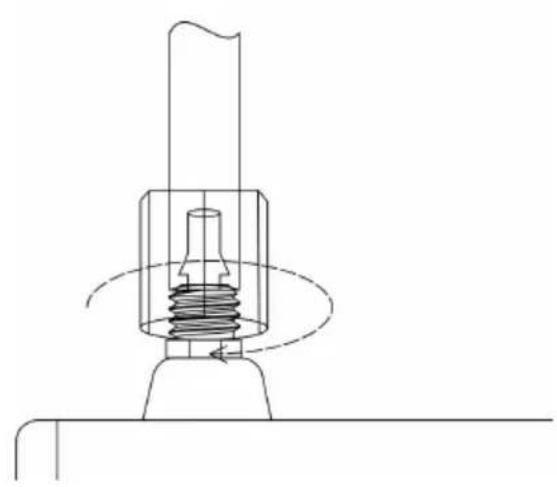

Fase 3: Fissare il dado accoppiamento a entrambe le estremità de tubo.

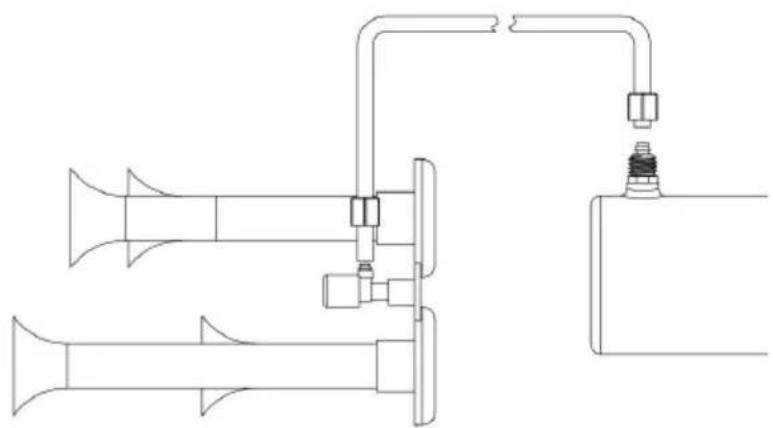

Fase 4: Collegare il tubo al connec ( il tubo sarà più facile da installare il riscaldamento)

Passaggio 5: utilizzare un 12 Chiave da mm per serrare il dado del tubo dell'aria.

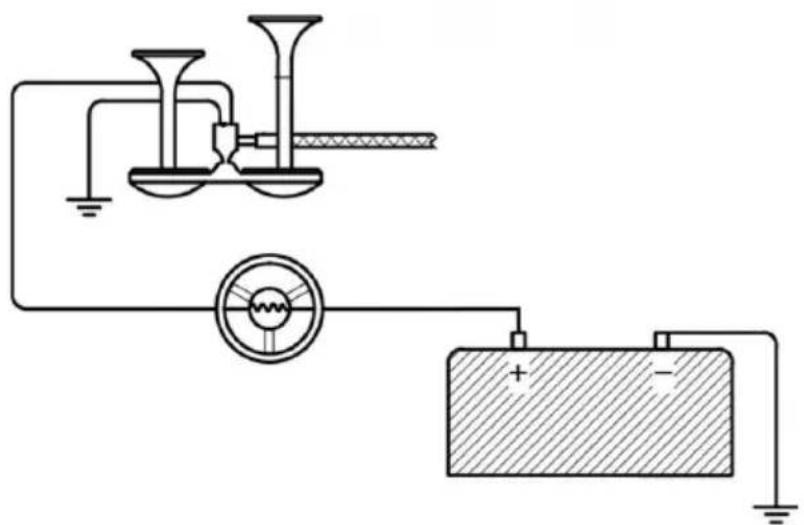

Fase 6: utilizzare un filo rame da 16 AWG e superiore per collegare la linea del clacson; il clac ha due linee di alimentazione (indipendentemente dai terminali positivo e negativo), una base in f (terminale negativo) e l'a è collegata

all'alimentazione del terminale positivo dopo l'interruttore del clacson.

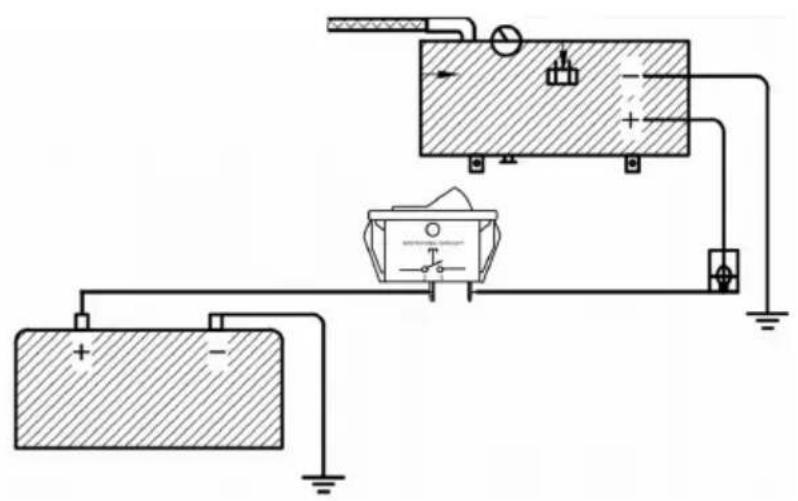

Fase 7: Utilizzare un filo rame 14AWG, un interrutt di alimentazione da 20A, un'assicurazione da 20A, collegare la linea del compressore, la linea nera del compressore al ferro (elettrodo negativo), la line rossa è collegata all'elettrodo positivo della batteria tramite l'interruttore

Istruzioni di installazione Aggiunto il metodo di utilizzo del tappo di sc 4. Ispezione regolare (generalmente ogni 5 mesi), da regolare in base all'uso di prodotti asciutti e bagnati

(Clima) Il contenitore per lo scarico del gas condensato, la pressione dell'aria deve essere inferiore a

Scaricare l'acqua a 0,1 jmpa per evitare pericoli

(Durante l'installazione, ruotare il nastro sigillante in senso orario e avvolgerlo saldamente attorno alla filettatura. Dopo circa 5-10 giri, sigil e serrare la vite di scarico.)

Risoluzione dei problemi

Protezione automatica da sovraccarico termico

Il compressore d'aria è dotato di un dispositivo di protezione termica automatica. Questa funzione è progettata per proteggere il compressore d'aria dal surriscaldamento e da danni permanenti. Il dispositivo di protezione termica interrompe automaticamente l'alimentazione del compressore d'aria nel caso in cui la temperatura interna di esercizio compressore superi i livelli di sicurezza durante un utilizzo eccessivo. Se in qualsiasi momento durante l'uso il compressore d'aria dovesse spegnersi automaticamente, non tentare di riavviarlo. Spegnere l'alimentazione e lasciare raffreddare l'unità per circa 20 minuti. Questo consentirà al dispositivo di protezione da sovraccarico termico di ripristinarsi e di poter riprendere a utilizzare il compressore d'aria in sicurezza.

la pressione dell'acqua cala quando i compressori si spengono	7. Rubinetto di scarico allentato8. Collegamenti allentati	7. Avvolgere il filo con nastro sigillante e stringerlo8. Controllare tutti i collegamenti una soluzione di acqua e sapone serrare
Il compressore funziona continuamente e il flusso d'aria è inferiore al normale	10. Consumo eccessivo di aria11. Collegamenti allentati12. Fascia elastica o valvola di aspirazione usurate.	10. Ridurre il consumo di aria11. Controllare tutti i collegamenti con una soluzione di acqua e sapone e serrarli.Avvolgere i filetti del giunto che perde con nastro sigillante e stringere il giunto di perdita Filo avvolto con nastro sigillante e sigillato stretto
Umidità eccessiva nello scarico	7. Acqua in eccesso nel serbatoio dell'aria8. Alta umidità	7. Svuotare il serbatoio, inclinare serbatoio per svuotarlo. Svuotare serbatoio più frequentemente8. Spostare il compressore in un'area con meno umidità o
Il compressore non funziona	13. Nessuna alimentazione o interruttore di alimentazione in posizione OFF14. Fusibile bruciato15. Il motore si surriscalda16. Pressostato difettoso (se collegato a un	13. Assicurarsi che l'interruttore de compressore sia acceso14. Scollegare il compressore dalla fonte di alimentazione, sostituire il fusibile. (Fare riferimento alla sezione Specifiche per il collegamento amperaggio del fusibile)15. Lasciare raffreddare il compressore per circa 30 minuti consentire all'interruttore di
Il protettore termico da sovraccarico	7. Mancanza di ventilazione adeguata o	4. Spostare il compressore in un'area ben ventilata o in un'area con temperatura ambiente più bas
Compressore Rumore anomalo, battito o tintinnio eccessivi	7. Bulloni di montaggio allentati8. Il cilindro o l'anel del pistone sono usurati	7. Stringere i bulloni8. Pistone o valvola di aspirazioni sostitutivi.
Il clacson non funziona	1. L'alimentatore non è acceso2. Nessuna aria compressa3. Tensione o corrente insufficienti4. Guasto dell'elettrovalvola	1. Collegare correttamente il circui e accendere l'alimentatore2. Collegare correttamente il tubo dell'aria e assicurarsi che non sia bloccato3. Accorciare o ispessire il cavo alimentazione del clacson finché il guasto non scompare e collegare cavo di alimentazione del clacson direttamente al test della batteria dell'automobile4. Sostituire l'elettrovalvola

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Questo vale per il prodotto tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i

normali rifiuti domestici, ma devono essere consegnati a un punto di racc per il riciclaggio di apparecchiature elettriche ed elettroniche.
