Producttype	Elektrische achterklep opener
Merk	Vevor
Model	D5801 (compatibel met D1206, D3304, D3305, D4806, D2002, YQ53203, D1304, D5102, D5104)
Nominale spanning	12 V DC
Werkspanning	9 V DC – 16 V DC
Werkstroom	≤ 8 A
Blokkeerstroom	≤ 25 A
Openings-/sluitingstijd	17 tot 20 seconden
Bedrijfstemperatuur	-30 °C tot +80 °C
Interne structuur	Motor, schroefdraadstang, buitenbuis, spiraalveer
Waterdichte connector	Ja
Hoofdfuncties	Elektrische opening en sluiting van de achterklep
Installatiemethode	Door een gekwalificeerde professional
Resetten van de module	Via diagnosetool (Autel, Launch) of sluitknop
Probleemoplossing	Intermitterende foutcodes kunnen worden gewist; permanente codes vereisen vervanging van de actuator
Onderhoud en reiniging	Reinig de connectoren, controleer de draadisolatie, vermijd schokken
Veiligheid	Koppel de accu los voor installatie, vermijd kortsluiting, demonteer het product niet
Onderdelen en repareerbaarheid	Complete elektrische actuator (veerpoot) vervangbaar door een professional
Technische ondersteuning en garantie	www.vevor.com/support
Fabrikant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China

Veelgestelde vragen - D5801 Vevor

Wat is de werkspanning van de Vevor D5801 achterklep opener?

De nominale spanning is 12 V DC, met een werkbereik van 9 tot 16 V DC.

Hoe installeer ik de achterklep opener correct?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Verwijder het binnenpaneel, koppel de oude actuator los, installeer de nieuwe volgens het originele bedradingsschema en wis de foutcodes met een diagnosetool.

Wat te doen als de foutcode permanent is?

Een permanente foutcode duidt op een elektrisch defect in de actuator; deze moet worden vervangen.

Hoe reset ik de besturingsmodule?

Gebruik een diagnosetool zoals Autel of Launch, of druk op de sluitknop nadat u de achterklep handmatig hebt gesloten.

Welke veiligheidsmaatregelen moet ik nemen tijdens de installatie?

Zet de motor uit, verwijder metalen voorwerpen, leid de bedrading weg van bewegende delen en zorg voor goede isolatie om kortsluiting te voorkomen.

Hoe onderhoud ik de achterklep opener?

Reinig regelmatig de connectoren en controleer de draadisolatie. Vermijd schokken en overbelasting.

Is de opener compatibel met alle voertuigen?

Het model D5801 is ontworpen om compatibel te zijn met meerdere voertuigen, waaronder de Porsche Panamera. Controleer de compatibiliteit met uw model in de lijst met compatibele modellen.

Wat is de levensduur van de elektrische actuator?

De levensduur is afhankelijk van gebruik en omstandigheden. Bij normaal gebruik is deze ontworpen om enkele jaren mee te gaan. Neem contact op met de ondersteuning voor meer informatie.

Waar vind ik technische ondersteuning en garantie?

Ga naar www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

Kan ik de actuator zelf vervangen?

Het wordt sterk aanbevolen om een gekwalificeerde professional in te schakelen om schade aan het voertuig of letsel te voorkomen.

GEBRUIKSAANWIJZING D5801 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons produc

1. Inleiding tot het werkingsprincipe en de structuur van het prod

Werkingsprincipe: De

Power liftgate is een elektrisch aandrijfapparaat dat de rotatiebeweging van de motor omzet in de lineaire heen en weer gaande beweging van de duwstang. De veerpootmotor wordt aangestuurd door de ECU-controllermodule van de achterklep om de op- en neerwaartse verlenging en intrekking van de elektrische veerpoot te bereiken, waardoor de hef- en neerwaartse actie van de achterklep wordt voltooid

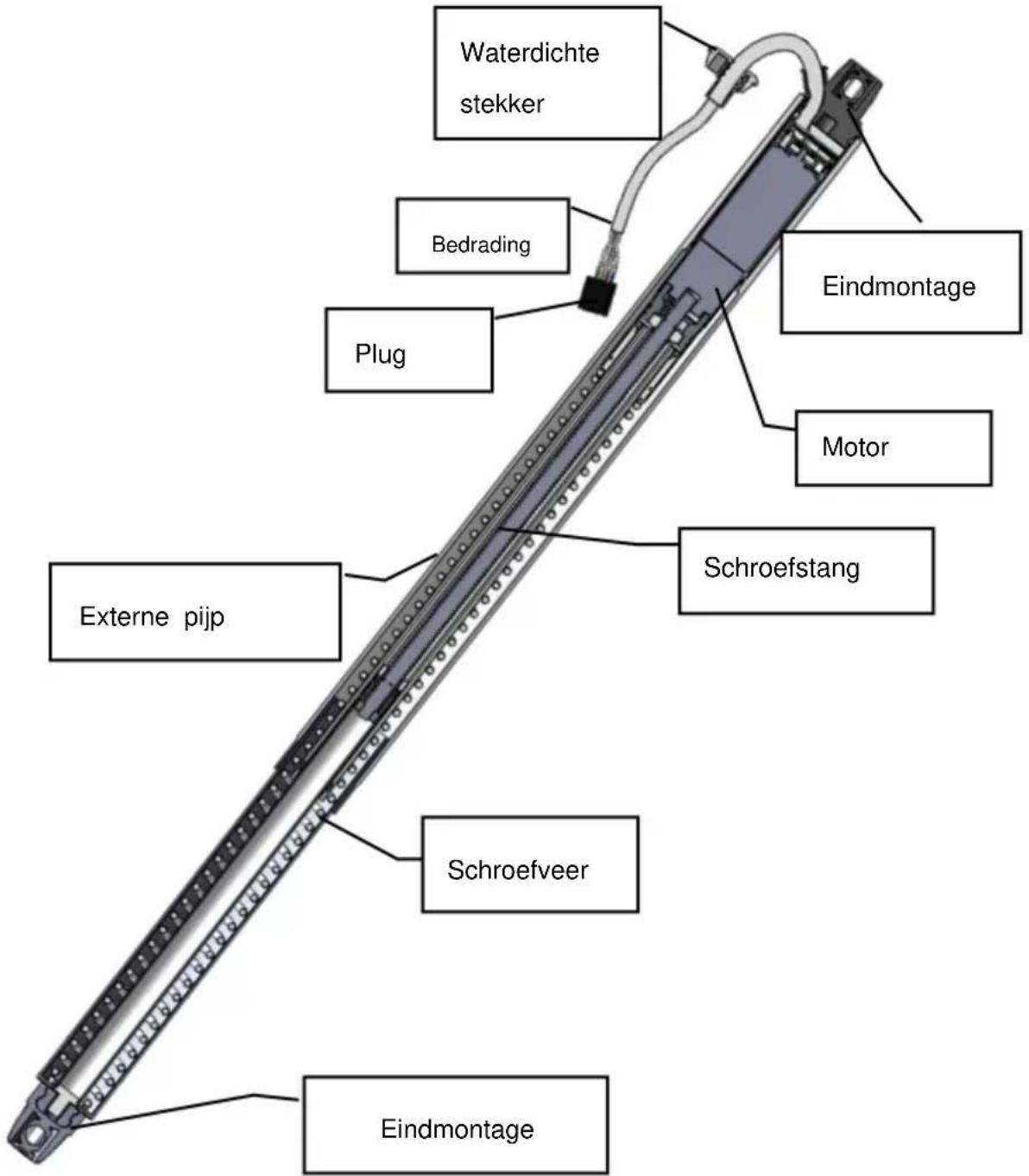

2. Interne structuur en uiterlijk:

Nominale spanning: DC12V

Bedrijfsspanning: DC9V-DC16V

Werkstroom: y8A

Blokkeerstroom: ÿ25A

Openingstijden: 5-8 uur

Sluitingstijden: 5s-8s

Bedrijfstemperatuur: -30ÿ\~+80ÿ

3. Stappen voor het installeren van de elektrische achterklep (Porsche Panamera voor voorbeeld)

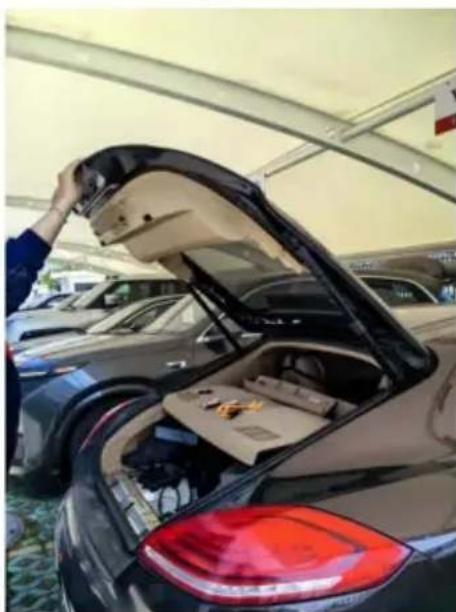

3.1 Verwijder het binnenpaneel van de achterklep van het voertuig.

3.2 Koppel vervolgens de stekker van de elektrische achterklep los van het aansluitpunt van het voertuig.

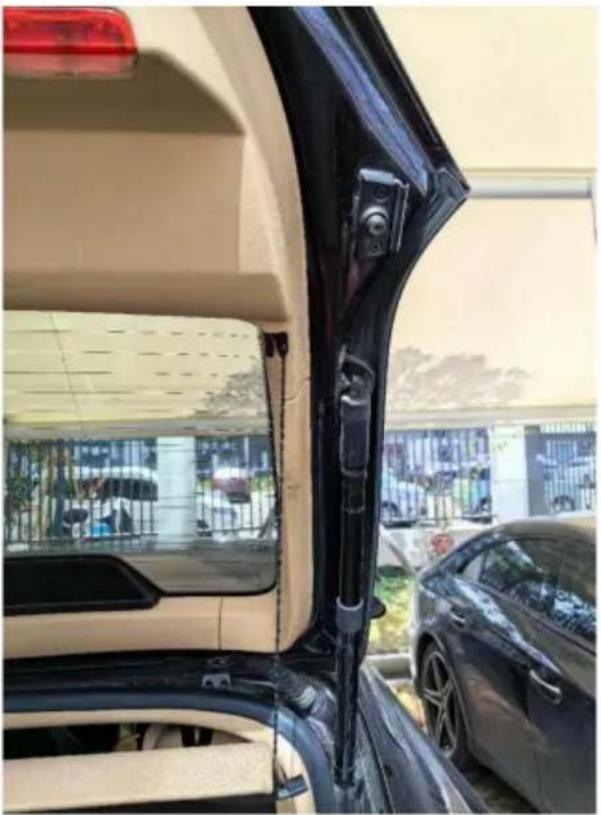

3.3 Gebruik een platte schroevendraaier om de clips van de oude achterklep te verwijderen en monteer vervolgens de nieuwe. Dezelfde methode voor beide kanten.

3.4 Nadat u de nieuwe achterklep hebt gemonteerd, plaatst u het originele paneel terug.

3.5 Gebruik diagnosetools om verbinding te maken met de auto en de foutcodes te wissen die zijn veroorzaakt door het vervangen van de elektrische achterklep.

3.6 Nadat u de foutcodes hebt gewist, kunt u het elektrisch sluiten van de achterklep op de volgende manieren activeren:
3.6.1 Druk direct op de knop voor het sluiten van de achterklep.
3.6.2 Sluit de achterklep handmatig en druk vervolgens op de knop voor het openen van de achterklep.

3.6.3 Reset de regelmodule met behulp van diagnosetools zoals Autel of Launch en druk vervolgens op de knop om de achterklep te sluiten.

3.7 Sluit de achterklep handmatig door deze met beide handen vast te houden en omlaag te laten zakk langzaam totdat het slot in de grendel vastklikt.

Voorbeeld van handmatige sluitbediening

3.8 Problemen oplossen: Als de foutcodestatus inactief of af en toe voorkomt, kan dit gewist met behulp van de diagnostische tool

Permanente foutcode geeft aan dat er een elektrische storing is in de achterklep; achterkle Vervanging is vereist.

4. Voorzorgsmaatregelen voor het installeren van de elektrische achterklepsteu

ÿ Om de veiligheid en de goede werking van onze producten te garanderen, moet de installatie worden uitgevoerd door gekwalificeerde professionals. Haal het product niet uit elkaar en Vermijd het met geweld duwen of trekken van de achterklep om schade aan het voertuig of de veiligheid te voorkomen incidenten;

ë Controleer de functies van het dashboarddisplay voordat u het product installeert, De werking van de knoppen is normaal en controleer op krassen aan de binnenkant en buitenoppervlakken. Meld eventuele problemen onmiddellijk aan de klant. ë Controleer of de elektrische achterklep goed werkt en of de indicatorlampjes

goed functioneren. y Zet de motor af en leg het benodigde gereedschap klaar;

ÿ Voor installateurs: Verwijder alle metalen voorwerpen en andere harde materialen van de voertuig om schade of krassen tijdens de installatie te voorkomen. ÿ Verwijder en bewaar auto-onderdelen voorzichtig om krassen op het dashboard te voorkomen. Maak schoon ruim alle draadfragmenten onmiddellijk op en zorg ervoor dat de connectoren goed geïsoleerd zijn om voorkom kortsluitingen. ÿ

Leid de bedrading volgens de originele voertuiglay-out. Bevestig elke draad harnas om interferentie met bewegende delen zoals de stuurkolom, gaspedaal en rempedalen te voorkomen

ÿ Sluit elke kabelboom aan volgens het originele fabrieksbedradingsschema, waarbij u op de aardingsdraad let. ÿ Vervang geen

draden of componenten terwijl er stroom is. ÿ Sluit de achterklep

na de installatie handmatig zodat het systeem kan worden geïntialiseerd. ù Zorg ervoor

dat de achterklep tijdens het installatieproces is vastgezet om te voorkomen dat deze losraak

vallen en letsel veroorzaken.
