D5801 - Accessorio auto elettrico Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sollevatore elettrico per portellone posteriore
Marca	Vevor
Modello	D5801 (compatibile con D1206, D3304, D3305, D4806, D2002, YQ53203, D1304, D5102, D5104)
Tensione nominale	12 V CC
Tensione di funzionamento	9 V CC – 16 V CC
Corrente di funzionamento	≤ 8 A
Corrente di stallo	≤ 25 A
Tempo di apertura/chiusura	17 a 20 secondi
Temperatura di funzionamento	-30 °C a +80 °C
Struttura interna	Motore, asta filettata, tubo esterno, molla elicoidale
Connettore stagno	Sì
Funzioni principali	Apertura e chiusura elettrica del portellone
Metodo di installazione	Da un professionista qualificato
Reimpostazione del modulo	Tramite strumento di diagnostica (Autel, Launch) o pulsante di chiusura
Risoluzione dei problemi	Codici di errore intermittenti cancellabili; codici permanenti richiedono la sostituzione del martinetto
Manutenzione e pulizia	Pulire i connettori, verificare l'isolamento dei fili, evitare urti
Sicurezza	Scollegare la batteria prima dell'installazione, evitare cortocircuiti, non smontare il prodotto
Ricambi e riparabilità	Martinetto elettrico completo (asta di forza) sostituibile da un professionista
Assistenza tecnica e garanzia	www.vevor.com/support
Produttore	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Cina

Domande frequenti - D5801 Vevor

Qual è la tensione di funzionamento del sollevatore del portellone Vevor D5801 ?

La tensione nominale è di 12 V CC, con una gamma di funzionamento da 9 a 16 V CC.

Come installare correttamente il sollevatore del portellone ?

L'installazione deve essere eseguita da un professionista qualificato. Rimuovere il pannello interno, scollegare il vecchio martinetto, installare il nuovo seguendo lo schema di cablaggio originale, quindi cancellare i codici di errore con uno strumento di diagnostica.

Cosa fare se il codice di errore è permanente ?

Un codice di errore permanente indica un difetto elettrico nel martinetto; deve essere sostituito.

Come ripristinare il modulo di comando ?

Utilizzare uno strumento di diagnostica come Autel o Launch, o premere il pulsante di chiusura dopo aver chiuso manualmente il portellone.

Quali precauzioni di sicurezza adottare durante l'installazione ?

Spegnere il motore, rimuovere oggetti metallici, instradare il cablaggio lontano da parti mobili e assicurare un buon isolamento per evitare cortocircuiti.

Come mantenere il sollevatore del portellone ?

Pulire regolarmente i connettori e verificare l'isolamento dei fili. Evitare urti e sovraccarichi.

Il sollevatore è compatibile con tutti i veicoli ?

Il modello D5801 è progettato per essere compatibile con diversi veicoli, inclusa la Porsche Panamera. Verificare la compatibilità con il proprio modello nell'elenco dei modelli compatibili.

Qual è la durata del martinetto elettrico ?

La durata dipende dall'uso e dalle condizioni. In condizioni normali, è progettato per durare diversi anni. Contattare il supporto per maggiori informazioni.

Dove posso trovare l'assistenza tecnica e la garanzia ?

Visita www.vevor.com/support per l'assistenza tecnica e il certificato di garanzia elettronico.

Posso sostituire il martinetto da solo ?

Si consiglia vivamente di rivolgersi a un professionista qualificato per evitare di danneggiare il veicolo o causare lesioni.

MANUALE UTENTE D5801 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SOLLEVAMENTO ELETTRICO DEL PORTELLONE POSTERIORE

MODELLO:D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D58

Numero di serie: 01/D5104

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

SOLLEVAMENTO ELETTRICO DEL PORTELLONE POSTERIORE

MODELLO: D1206/ D3304/ D3305/ D4806/ D2002/ YQ53203/ D1304/ D5102/D5801/D5104

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software su nostro prodotto.

1. Introduzione al principio di funzionamento e alla struttura del prod

Principio di funzionamento:

il portellone posteriore elettrico è un dispositivo di azionamento elettrico che converte il moto rotatorio del motore nel moto alternativo lineare della barra di spinta. Il motore del montante è controllato dal modulo di controllo ECU del portellone posteriore per ottenere l'estensione e la retrazione verso l'alto e verso il basso del montante elettrico, completando così l'azione di sollevamento e abbassamento del portellone posteriore.

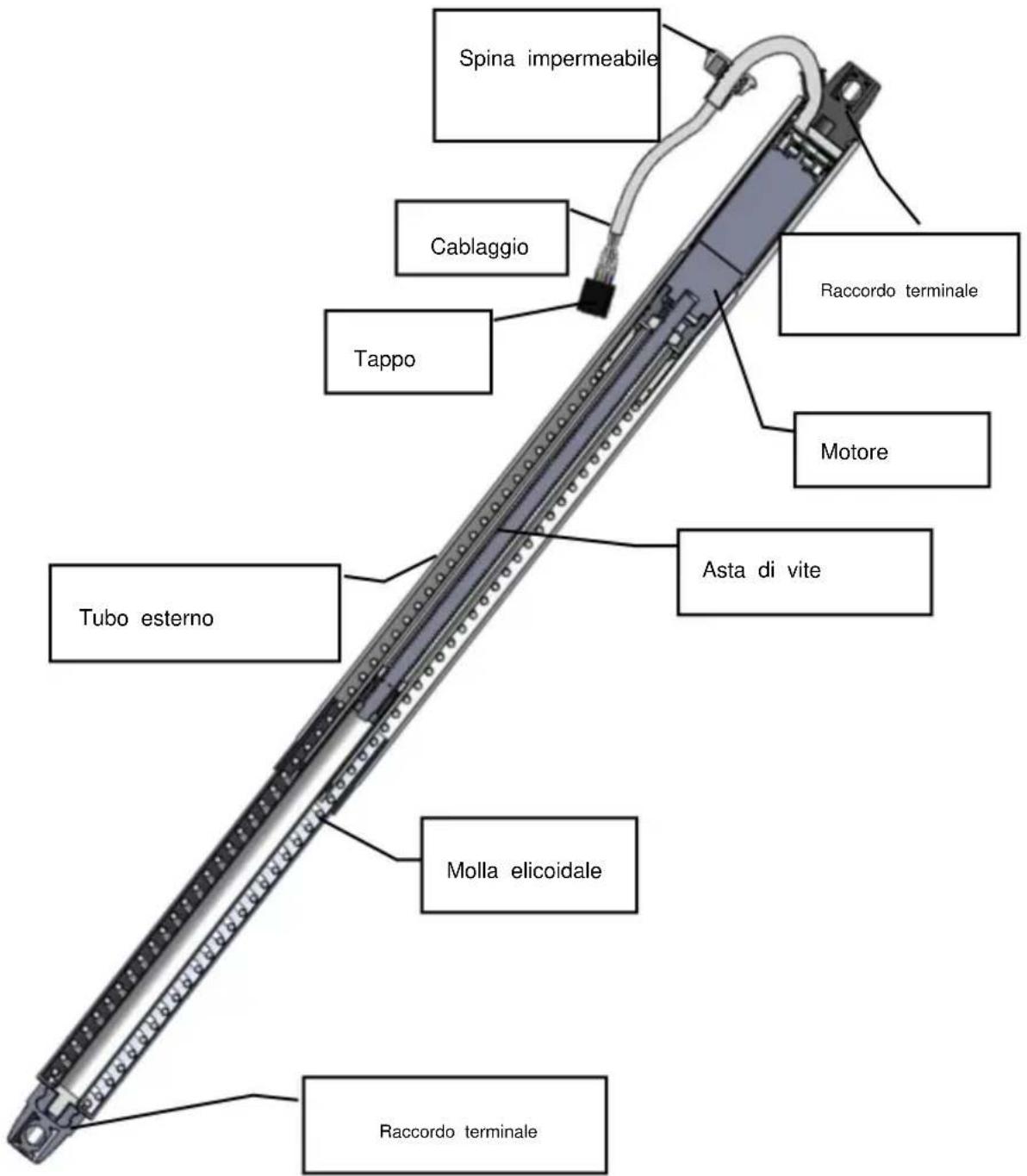

2. Struttura interna e aspetto:

Tensione nominale: DC12V

Tensione di esercizio: DC9V-DC16V

Corrente di lavoro: ÿ8A

Corrente di stallo: ÿ25A

Orari di apertura: 17:00-20:00 Orari di chiusura: dalle 17:00 alle 20:00

Temperatura di esercizio: -30ÿ\~+80ÿ

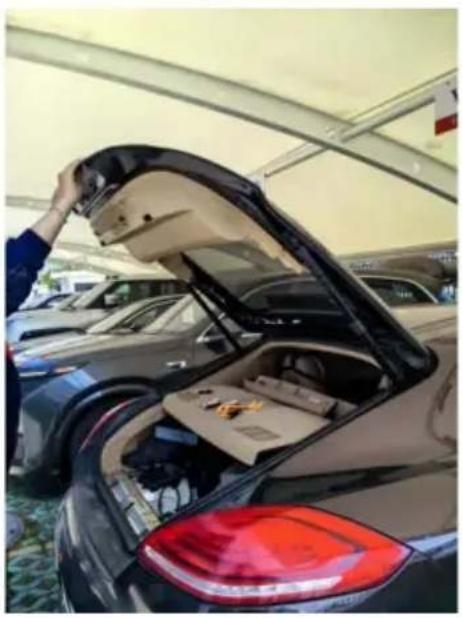

3. Fasi di installazione del portellone posteriore elettrico (Porsche Panamera per esempio)

3.1 Rimuovere il pannello interno del portellone posteriore del veicolo.

3.2 Quindi, scollegare la spina del portellone elettrico dal punto di connessione del veicolo.

3.3 Utilizzando un cacciavite a testa piatta, rimuovere le clip dal vecchio portellone posteriore, quindi installare quello nuovo. Stesso metodo per entrambi i lati.

3.4 Dopo aver installato il nuovo portellone posteriore, reinstallare il pannello originale.

3.5 Utilizzare strumenti diagnostici per connettersi all'auto e cancellare i codici di errore causati dalla sostituzione del portellone elettrico.

3.6 Dopo aver cancellato i codici di errore, è possibile attivare la chiusura elettrica del portellone posteriore utilizzando i seguenti metodi:
3.6.1 Premere direttamente il pulsante di chiusura del portellone posteriore.
3.6.2 Chiudere manualmente il portellone posteriore e quindi premere il pulsante di apertura del portellone posteriore.

Pulsante di apertura del portellone posteriore

3.6.3 Reimpostare il modulo di controllo utilizzando strumenti diagnostici come Autel o Launch, quindi premere il pulsante di chiusura del portellone posteriore.

3.7 Chiudere manualmente il portellone posteriore tenendolo con entrambe le mani e abbassandolo lentamente finché la serratura non si aggancia al chiavistello.

Esempio di operazione di chiusura manuale

3.8 Risoluzione dei problemi: se lo stato del codice di errore è inattivo o intermittente, può essere cancellato utilizzando lo strumento diagnostico

Il codice di errore permanente indica un guasto elettrico nel portellone posteriore; portellone posteriore è necessaria la sostituzione.

4. Precauzioni per l'installazione del montante del portellone posteriore elettr

ÿ Per garantire la sicurezza e il corretto funzionamento dei nostri prodotti, l'installazione deve essere eseguite da professionisti qualificati. Non smontare il prodotto e

evitare di spingere o tirare con forza il portellone posteriore per evitare danni al veicolo o per la sicurezza incidenti;

ÿ Prima di installare il prodotto, controllare le funzioni del display del cruscotto, assicurarsi

le operazioni dei pulsanti sono normali e ispezionare eventuali graffi all'interno e

superfici esterne. Segnalare immediatamente eventuali problemi al cliente. ÿ

Controllare se il montante del portellone posteriore elettrico funziona correttamente e se le spie luminose funzionino correttamente. ŷ

Spegnere il motore e preparare gli attrezzi necessari;

ÿ Per gli installatori: rimuovere tutti gli oggetti metallici e altri materiali duri dall'

veicolo per evitare danni o graffi durante l'installazione. ÿ Rimuovere e

conservare con cura le parti dell'auto per evitare di graffiare il cruscotto. Pulire

rimuovere tempestivamente eventuali frammenti di filo e assicurarsi che i connettori siano ben isolati prevenire cortocircuiti. ŷ

Instradare il cablaggio secondo il layout originale del veicolo. Fissare ogni filo

imbracatura per evitare interferenze con parti mobili come il piantone dello sterzo, l'acceleratore e i pedali del freno

ÿ Collegare ogni cablaggio seguendo lo schema di cablaggio originale di fabbrica, prestando attenzione al filo di messa a terra. ÿ Non

sostituire fili o componenti mentre il sistema è sotto tensione. ÿ Dopo

l'installazione, chiudere manualmente il portellone posteriore per consentire l'inizializzazione del

sistema. ÿ Assicurarsi che il portellone posteriore sia fissato durante il processo di installazione per evitare che cadere e ferirsi.
