Typ produktu	Elektryczny podnośnik tylnej klapy
Marka	Vevor
Model	D5801 (kompatybilny z D1206, D3304, D3305, D4806, D2002, YQ53203, D1304, D5102, D5104)
Napięcie znamionowe	12 V DC
Napięcie robocze	9 V DC – 16 V DC
Prąd roboczy	≤ 8 A
Prąd zablokowania	≤ 25 A
Czas otwierania / zamykania	17 do 20 sekund
Temperatura robocza	-30 °C do +80 °C
Struktura wewnętrzna	Silnik, pręt gwintowany, rura zewnętrzna, sprężyna śrubowa
Wtyczka wodoodporna	Tak
Główne funkcje	Elektryczne otwieranie i zamykanie tylnej klapy
Metoda instalacji	Przez wykwalifikowanego specjalistę
Resetowanie modułu	Za pomocą narzędzia diagnostycznego (Autel, Launch) lub przycisku zamykania
Rozwiązywanie problemów	Przerywane kody błędów można skasować; trwałe kody wymagają wymiany siłownika
Konserwacja i czyszczenie	Czyścić złącza, sprawdzać izolację przewodów, unikać uderzeń
Bezpieczeństwo	Odłączyć akumulator przed instalacją, unikać zwarć, nie demontować produktu
Części zamienne i naprawialność	Kompletny siłownik elektryczny (podpórka) wymienialny przez specjalistę
Wsparcie techniczne i gwarancja	www.vevor.com/support
Producent	Shanghaimuxinmuyeyouxiangongsi, Szanghaj, Chiny

Często zadawane pytania - D5801 Vevor

Jakie jest napięcie robocze podnośnika tylnej klapy Vevor D5801?

Napięcie znamionowe wynosi 12 V DC, a zakres roboczy to 9 do 16 V DC.

Jak prawidłowo zamontować podnośnik tylnej klapy?

Instalację powinien przeprowadzić wykwalifikowany specjalista. Zdejmij panel wewnętrzny, odłącz stary siłownik, zamontuj nowy zgodnie z oryginalnym schematem okablowania, a następnie skasuj kody błędów za pomocą narzędzia diagnostycznego.

Co zrobić, jeśli kod błędu jest trwały?

Trwały kod błędu wskazuje na usterkę elektryczną w siłowniku; należy go wymienić.

Jak zresetować moduł sterujący?

Użyj narzędzia diagnostycznego, np. Autel lub Launch, lub naciśnij przycisk zamykania po ręcznym zamknięciu klapy.

Jakie środki ostrożności należy zachować podczas instalacji?

Wyłącz silnik, usuń metalowe przedmioty, prowadź przewody z dala od ruchomych części i zapewnij dobrą izolację, aby uniknąć zwarć.

Jak konserwować podnośnik tylnej klapy?

Regularnie czyść złącza i sprawdzaj izolację przewodów. Unikaj uderzeń i przeciążeń.

Czy podnośnik jest kompatybilny ze wszystkimi pojazdami?

Model D5801 jest zaprojektowany do współpracy z wieloma pojazdami, w tym Porsche Panamera. Sprawdź kompatybilność z twoim modelem na liście kompatybilnych modeli.

Jaka jest żywotność siłownika elektrycznego?

Żywotność zależy od użytkowania i warunków. Przy normalnym użytkowaniu jest zaprojektowany na kilka lat. Skontaktuj się z wsparciem technicznym po więcej informacji.

Gdzie mogę znaleźć wsparcie techniczne i gwarancję?

Odwiedź www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancyjny.

Czy mogę samodzielnie wymienić siłownik?

Zaleca się skorzystanie z usług wykwalifikowanego specjalisty, aby uniknąć uszkodzenia pojazdu lub obrażeń.

INSTRUKCJA OBSŁUGI D5801 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ELEKTRYCZNY PODNOŚNIK TYLNEJ KLAPY

MODELE:D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D5801/D5104

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRYCZNY PODNOŚNIK TYLNEJ KLAPY

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd

produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

1. Wprowadzenie do zasady działania i struktury produktu:

Zasada działania:

Elektryczna klapa bagażnika to elektryczne urządzenie napędowe, które zamienia ruch obrotowy silnika na liniowy ruch posuwisto-zwrotny popychacza. Silnik kolumny jest sterowany przez moduł sterujący ECU klapy bagażnika, aby uzyskać wysuwanie i chowanie kolumny elektrycznej w góre i w dół, kończąc w ten sposób działanie podnoszenia i opuszczania klapy bagażnika.

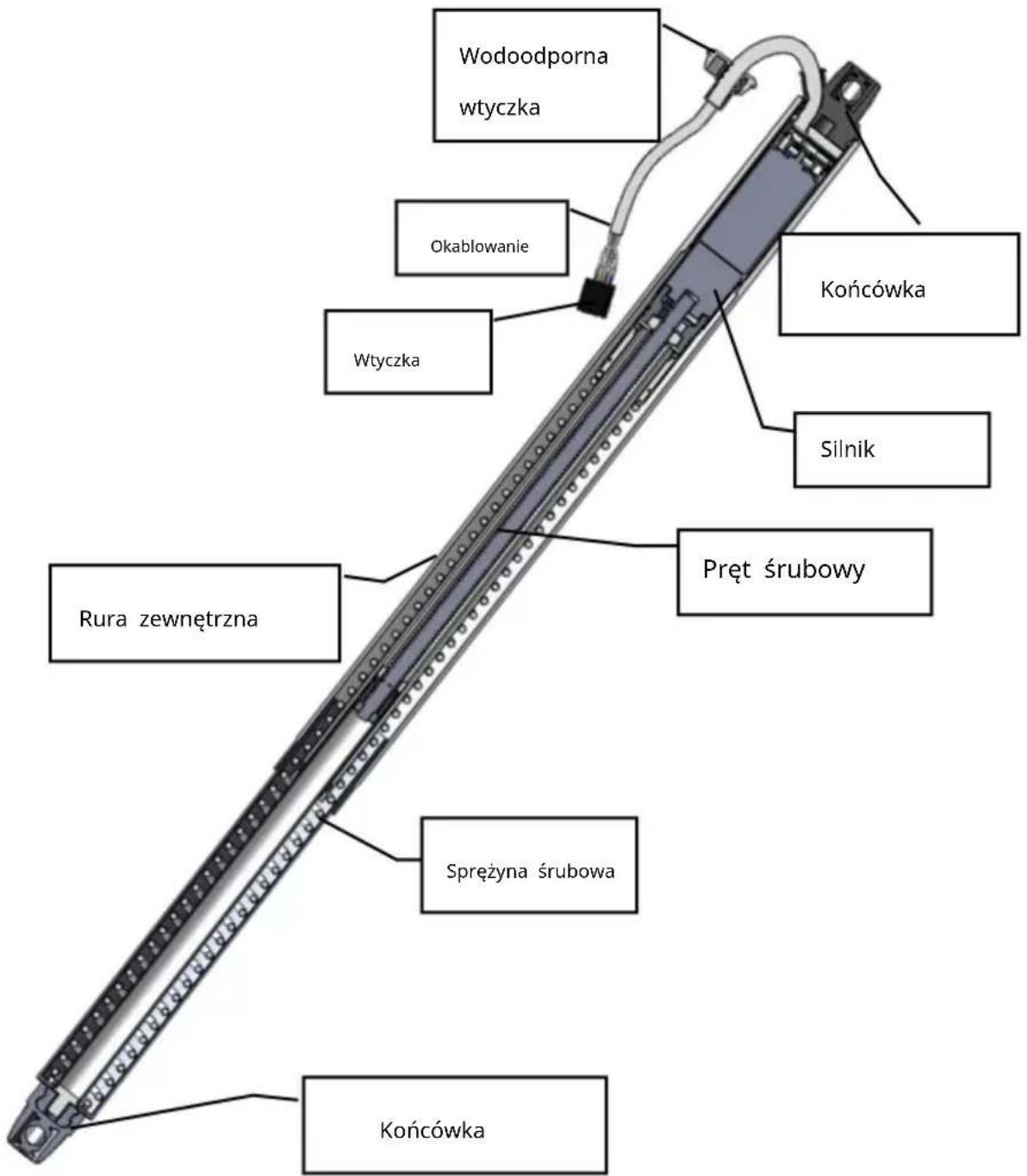

2. Struktura wewnętrzna i wygląd:

Napięcie znamionowe: DC12V

Napięcie robocze: DC9V-DC16V

Prąd roboczy: 8A

Prąd zatrzymania: 25A

Godziny otwarcia: 5s-8s Godziny zamknięcia: 5s-8s

Temperatura pracy: -30°C\~+80°C

1. Kroki montażu klapy bagażnika otwieranej elektrycznie (Porsche Panamera dla przykład)

3.1 Zdejmij wewnętrzny panel tylnej klapy pojazdu.

3.2 Następnie odłącz wtyczkę elektryczną klapy tylnej od punktu podłączenia pojazdu.

3.3 Za pomocą płaskiego śrubokręta usuń klipsy ze starej klapy tylnej, a następnie zamontuj nową. Ta sama metoda dla obu stron.

3.4 Po zamontowaniu nowej klapy tylnej należy ponownie zamontować oryginalny panel.

3.5 Za pomocą narzędzi diagnostycznych nawiąz połączenie z samochodem i usuń kody błędów spowodowane wymianą elektrycznej klapy tylnej.

3.6 Po usunięciu kodów błędów możesz aktywować zamykanie tylnej klapy za pomocą następujących metod:
3.6.1 Naciśnij bezpośrednio przycisk zamykania klapy tylnej.
3.6.2 Zamknij ręcznie klapę tylną, a następnie naciśnij przycisk otwierania klapy tylnej.

3.6.3 Zresetuj moduł sterujący za pomocą narzędzi diagnostycznych, np. Autel lub Launch, a następnie naciśnij przycisk zamykania klapy bagażnika.

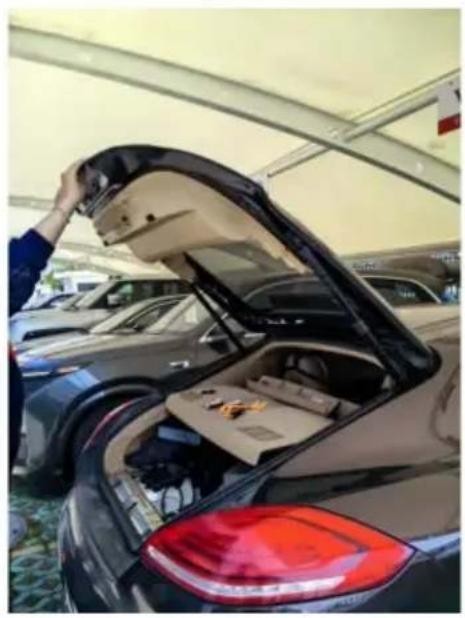

3.7 Ręcznie zamknij klapę tylną, trzymając ją obiema rękami i opuszczając. powoli, aż zamek zaskoczy na zatrzask.

Przykład ręcznej operacji zamykania

3.8 Rozwiązywanie problemów: Jeśli kod błędu jest nieaktywny lub pojawia się okresowo, może to być wyczyszczone za pomocą narzędzia diagnostycznego

Stały kod błędu wskazuje na usterkę elektryczną w klapie tylnej; klapa tylna konieczna jest wymiana.

1. Środki ostrożności podczas montażu siłownika klapy tylnej sterowanej elektrycznie

Aby zapewnić bezpieczeństwo i prawidłowe działanie naszych produktów, montaż powinien odbywać się być wykonywane przez wykwalifikowanych fachowców. Nie rozmontowuj produktu i

unikaj silnego pchania lub ciągnięcia tylnej klapy, aby zapobiec uszkodzeniu pojazdu lub bezpieczeństwu incydenty;

Przed zainstalowaniem produktu należy sprawdzić funkcje wyświetlacza deski rozdzielczej, upewnić się, działanie przycisków jest normalne, sprawdź, czy na wnętrzu urządzenia nie ma żadnych zadrapań i powierzchnie zewnętrzne. Wszelkie problemy należy natychmiast zgłaszać klientowi.

Sprawdź, czy siłownik klapy tylnej działa prawidłowo i czy kontrolki się świecą działają prawidłowo. Wyłącz

silnik i przygotuj niezbędne narzędzia;

Dla instalatorów: Usuń wszystkie metalowe przedmioty i inne twarde materiały z pojazdu, aby zapobiec uszkodzeniom lub zarysowaniom podczas instalacji.

Ostrożnie wyjmij i przechowuj części samochodu, aby uniknąć zarysowania deski rozdzielczej. Wyczyść niezwłocznie usuń wszelkie fragmenty przewodów i upewnij się, że złącza są dobrze izolowane, zapobiegaj zwarciom.

Poprowadź okablowanie zgodnie z oryginalnym układem pojazdu. Zabezpiecz każdy przewód uprząż, aby uniknąć kolizji z ruchomymi częściami, takimi jak kolumna kierownicza, pedały przyspieszenia i hamulca

Podłącz każdą wiązkę przewodów zgodnie z oryginalnym schematem okablowania fabrycznego, zwracając uwagę na przewód uziemiający. Nie wymieniaj przewodów ani podzespołów, gdy są włączone. Po instalacji ręcznie zamknij tylną klapę, aby umożliwiać zainicjowanie systemu. Upewnij się, że tylna klapa jest zabezpieczona podczas procesu instalacji, aby zapo upadku i spowodowania obrażeń.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730
