D5801 - Elektriskt bilaccessoar Vevor - Gratis bruksanvisning och manual

Produkttyp	Elektrisk bakluckelyft
Märke	Vevor
Modell	D5801 (kompatibel med D1206, D3304, D3305, D4806, D2002, YQ53203, D1304, D5102, D5104)
Märkspänning	12 V DC
Driftspänning	9 V DC – 16 V DC
Driftström	≤ 8 A
Stoppström	≤ 25 A
Öppnings-/stängningstid	17 till 20 sekunder
Driftstemperatur	-30 °C till +80 °C
Inre struktur	Motor, gängad stång, yttre rör, spiralfjäder
Vattentät kontakt	Ja
Huvudfunktioner	Elektrisk öppning och stängning av bakluckan
Installationsmetod	Av en kvalificerad professionell
Återställning av modul	Via diagnosverktyg (Autel, Launch) eller stängningsknapp
Felsökning	Intermittenta felkoder som kan raderas; permanenta koder kräver byte av lyftcylinder
Underhåll och rengöring	Rengör kontakterna, kontrollera trådisoleringen, undvik stötar
Säkerhet	Koppla bort batteriet före installation, undvik kortslutningar, demontera inte produkten
Reservdelar och reparerbarhet	Komplett elektrisk lyftcylinder (stötdämpare) som kan bytas av en professionell
Teknisk support och garanti	www.vevor.com/support
Tillverkare	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Kina

Vanliga frågor - D5801 Vevor

Vad är driftspänningen för Vevor D5801 bakluckelyft?

Märkspänningen är 12 V DC, med ett driftspänningsområde på 9 till 16 V DC.

Hur installerar jag bakluckelyften korrekt?

Installationen måste utföras av en kvalificerad professionell. Ta bort innerpanelen, koppla bort den gamla lyftcylindern, installera den nya enligt originalkopplingsschemat, och radera sedan felkoderna med ett diagnosverktyg.

Vad gör jag om felkoden är permanent?

En permanent felkod indikerar ett elektriskt fel i lyftcylindern; den måste bytas ut.

Hur återställer jag styrmodulen?

Använd ett diagnosverktyg som Autel eller Launch, eller tryck på stängningsknappen efter att ha stängt bakluckan manuellt.

Vilka säkerhetsåtgärder bör jag vidta vid installation?

Stäng av motorn, ta bort metallföremål, dra kablaget bort från rörliga delar och säkerställ god isolering för att undvika kortslutningar.

Hur underhåller jag bakluckelyften?

Rengör regelbundet kontakterna och kontrollera trådisoleringen. Undvik stötar och överbelastning.

Är lyften kompatibel med alla fordon?

Modell D5801 är utformad för att vara kompatibel med flera fordon, inklusive Porsche Panamera. Kontrollera kompatibiliteten med din modell i listan över kompatibla modeller.

Vad är livslängden för den elektriska lyftcylindern?

Livslängden beror på användning och förhållanden. Vid normal användning är den utformad för att hålla i flera år. Kontakta supporten för mer information.

Var hittar jag teknisk support och garanti?

Gå till www.vevor.com/support för teknisk assistans och elektroniskt garantibevis.

Kan jag byta lyftcylindern själv?

Det rekommenderas starkt att anlita en kvalificerad professionell för att undvika att skada fordonet eller orsaka skador.

BRUKSANVISNING D5801 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ELEKTRISK BAKRE LUCKLIFT

MODELL:D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D5801/D5104

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISK BAKRE LUCKLIFT

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

1. Produktens arbetsprincip och strukturintroduktion:

Arbetsprincip: Power-

bakluckan är en elektrisk drivanordning som omvandlar motorns rotationsrörelse till den linjära fram- och återgående rörelsen av tryckstången. Fjäderbensmotorn styrs av bakluckans ECU-kontrollmodul för att uppnå upp- och nedförlängning och indragning av det elektriska fjäderbenet, och därigenom fullborda lyftningen och sänkningen av bakluckan

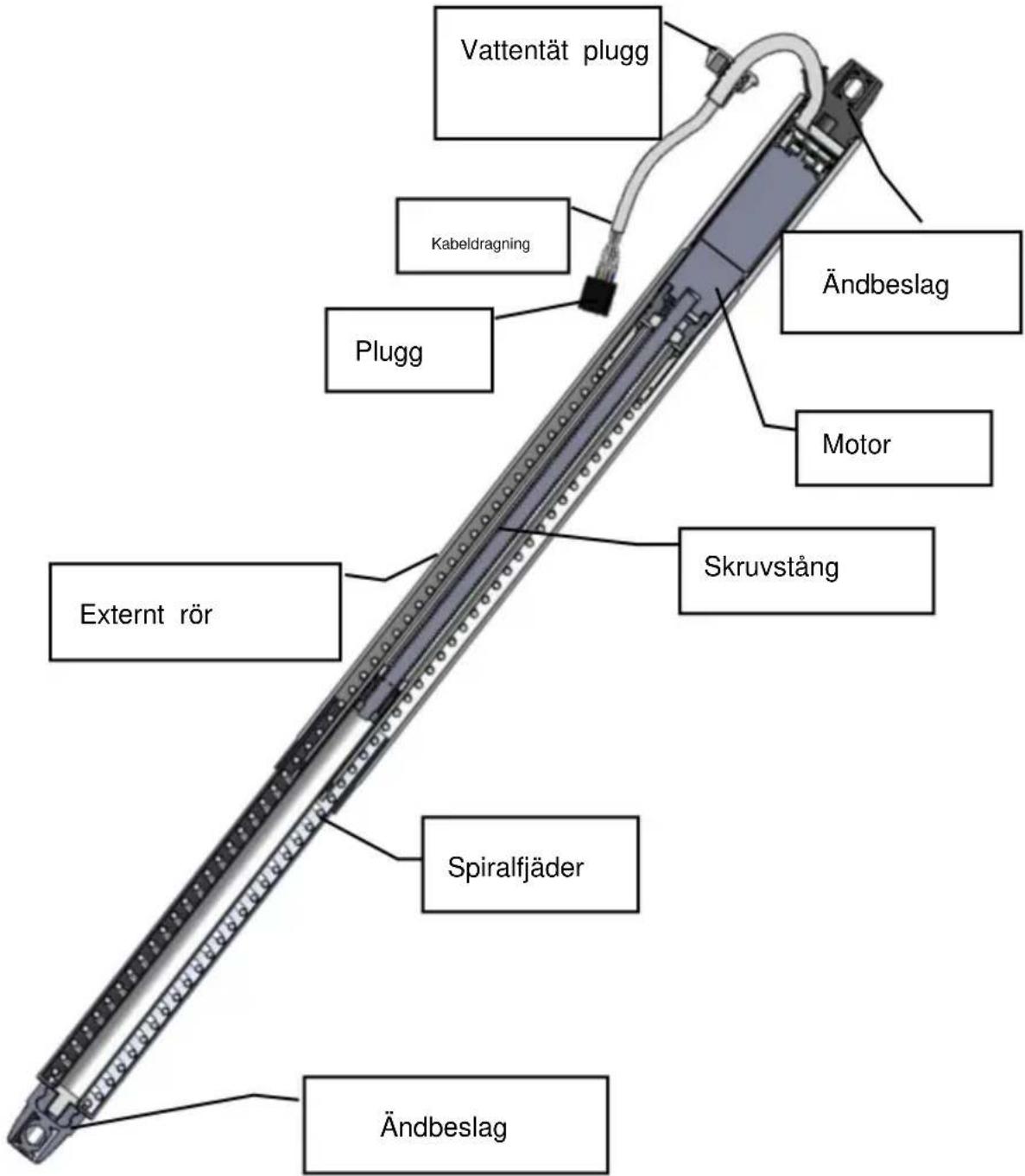

2. Inre struktur och utseende:

Märkspänning: DC12V

Driftspänning: DC9V-DC16V

Arbetsström: ÿ8A

Stoppström: y25A

Öppettider: 5s-8s

Stängningstid: 5s-8s

Drifttemperatur: -30 \~+80

3. Installationssteg för motordriven baklucka (Porsche Panamera för exempel)

3.1 Ta bort innerpanelen på fordonets baklucka.

3.2 Koppla sedan bort den elektriska bakluckans kontakt från fordonets anslutningspunkt.

3.3 Använd en platt skruvmejsel för att ta bort klämmorna från den gamla bakluckan och installera sedan den nya. Samma metod för båda sidor.

3.4 Efter att ha installerat den nya bakluckan, sätt tillbaka den ursprungliga panelen.

3.5 Använd diagnosverktyg för att ansluta till bilen och rensa felkoder orsakade av byte av den eldrivna bakluckan.

3.6 Efter att ha rensat felkoderna kan du aktivera den elektriska bakluckans stängning med följande metoder:
3.6.1 Tryck direkt på bakluckans stängningsknapp.
3.6.2 Stäng bakluckan manuellt och tryck sedan på bakluckans öppningsknapp.

3.6.3 Återställ kontrollmodulen med hjälp av diagnosverktyg som Autel eller Launch, tryck sedan på stängningsknappen för bakluckan.

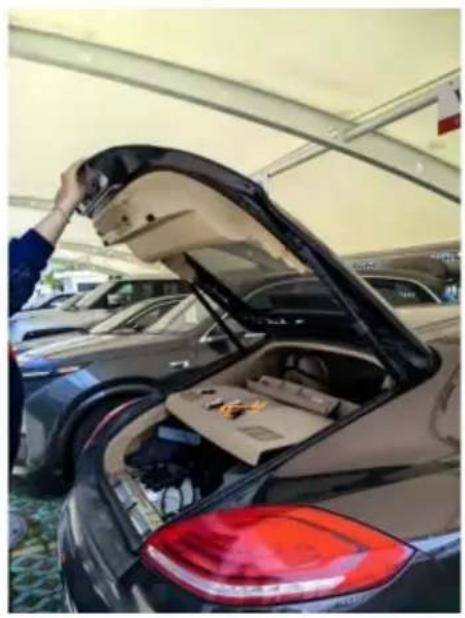

3.7 Stäng bakluckan manuellt genom att hålla den med båda händerna och sänka den långsamt tills låset hakar i spärren.

Exempel på manuell stängning

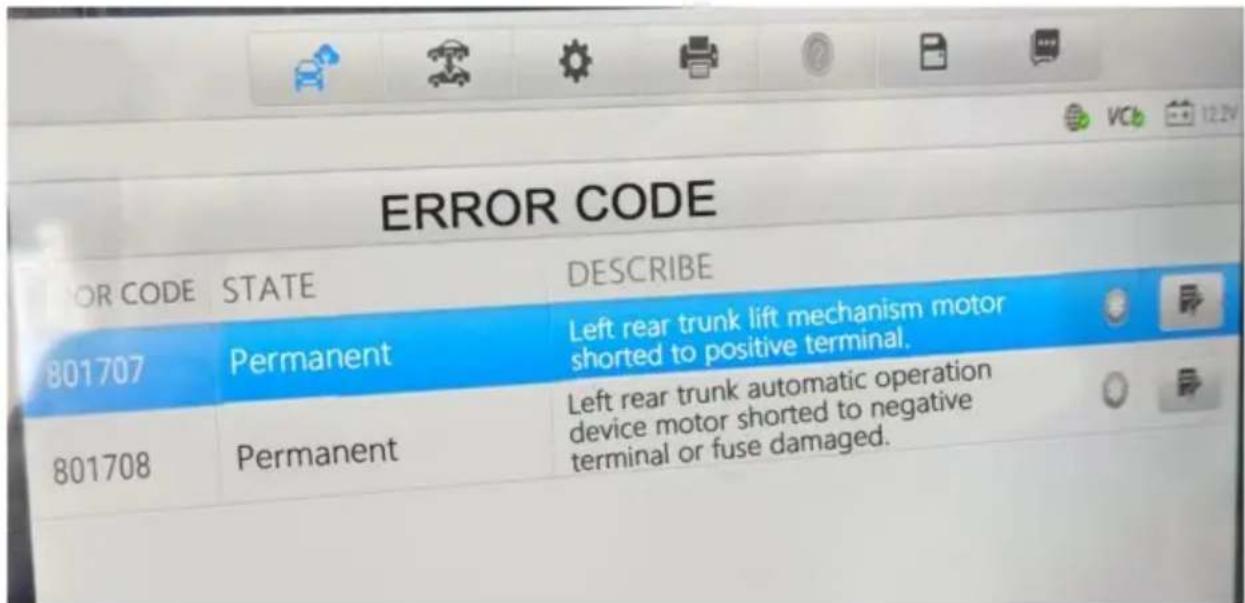

3.8 Felsökning: Om felkodens status är inaktiv eller intermittent kan det vara så rensas med hjälp av diagnostikverktyget

Permanent felkod indikerar ett elektriskt fel i bakluckan; baklucka byte krävs.

4. Försiktighetsåtgärder för installation av den eldrivna bakluckans fjäderb

ÿ För att säkerställa säkerheten och att våra produkter fungerar korrekt bör installationen utföras av kvalificerade yrkesmän. Ta inte isär produkten, och undvik att med våld trycka eller dra i bakluckan för att förhindra fordonsskador eller säkerhet incidenter;

ÿ Innan du installerar produkten, kontrollera instrumentpanelens displayfunktioner, se till Knappfunktioner är normala och inspektera för eventuella repor på interiören och yttre ytor. Rapportera eventuella problem till kunden omedelbart. ä Kontrollera om det eldrivna bakluckans fjäderben fungerar korrekt och om indikatorn lyser fungerar korrekt. ä Stäng av

motorn och förbered nödvändiga verktyg;

ÿ För installatörer: Ta bort alla metallföremål och andra hårda material från enheten fordon för att förhindra skador eller repor under installationen. ä Ta försiktigt bort och förvara bildelar för att undvika repor på instrumentbrädan. Rena upp eventuella ledningsfragment omedelbart och se till att kontakterna är välisolerade mot förhindra kortslutningar.

ÿ Dra ledningarna enligt fordonets ursprungliga layout. Säkra varje tråd sele för att undvika störningar av rörliga delar som rattstången, gaspedalen och bromspedalerna

ÿ Anslut varje ledningsnät enligt det ursprungliga fabrikskabelschemat, var uppmärksam på jordledningen. ÿ Byt

inte ut kablar eller komponenter när de är strömförande. ÿ

Efter installationen, stäng bakluckan manuellt så att systemet kan initieras. ä Se till att bakluckan är säkrad under installationsprocessen för att förhindra den från falla och orsaka skada.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
