DSH-D1 - Heteluchtpistool Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Hittepistool
Merk	Vevor
Model	DSH-D1 / ST2000
Voedingsspanning	230 V~ of 120 V~ (afhankelijk van versie)
Nominaal vermogen	1600 W
Temperatuurbereik	50 °C tot 600 °C (122 °F tot 1112 °F)
Maximale luchtdebiet	240 L/min (8,48 CFM)
Geluidsniveau	78 dB(A)
Mondstukdiameter	90 mm (3,5 inch)
Lengte gereedschap	338 mm (13,3 inch)
Diameter lichaam	56 mm (2,2 inch)
Geschatte gewicht	1,0 kg
Temperatuurregeling	Traploos via potentiometer
Luchtdebietregeling	Variabel (max 240 L/min)
Oververhittingsbeveiliging	Ja, automatische uitschakeling
Verwarmingsindicator	Verlichte indicator (niet gespecificeerd)
Afkoeling na gebruik	Wacht 5 minuten voor uitschakeling
Verwarmingstype	Stralings- of metaalverwarmingselement
Motor	Met vervangbare koolborstels
Inclusief accessoires	Standaard mondstuk, gebruiksaanwijzing

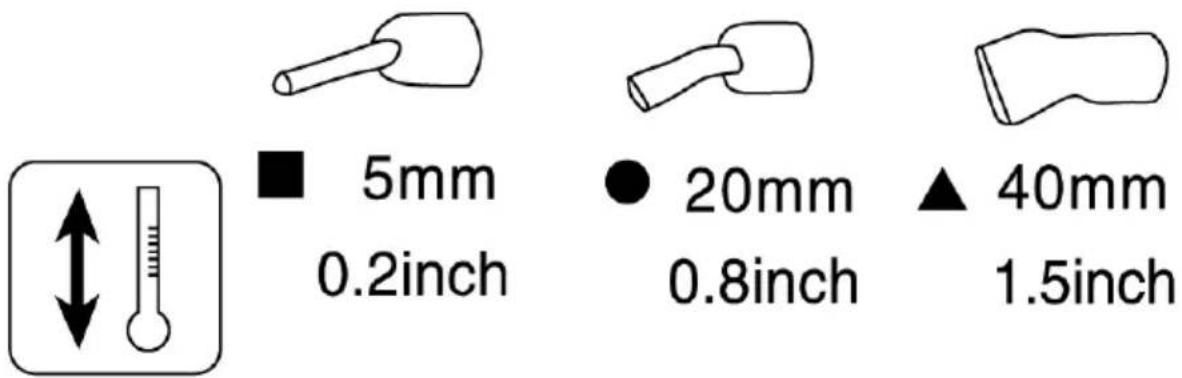

Mondstukopties	Meerdere maten beschikbaar (niet inbegrepen)
Regulier onderhoud	Luchtinlaten reinigen, koolborstels controleren
Repareerbaarheid	Reserveonderdelen beschikbaar (verwarming, motor, borstels)
Garantie	Fabrieksgarantie (zie voorwaarden)
Certificeringen	FCC Part 15, WEEE-richtlijn (2012/19/EU)

Veelgestelde vragen - DSH-D1 Vevor

Hoe stel ik de temperatuur in op het Vevor DSH-D1 hittepistool?

Draai aan de temperatuurregelknop (potentiometer) om de gewenste temperatuur tussen 50 °C en 600 °C te selecteren. Raadpleeg de tabel met temperaturen als functie van de tijd in de handleiding voor specifieke toepassingen.

De temperatuur stabiliseert niet, wat moet ik doen?

Als de temperatuur schommelt, is de potentiometer mogelijk defect. Vervang de potentiometer. Controleer ook of het gereedschap niet verstopt is en de ventilatie correct is.

De motor vonkt, is dat normaal?

Overmatige vonken duiden vaak op versleten koolborstels. Vervang de koolborstels door originele onderdelen. Controleer regelmatig hun staat.

Het pistool wordt niet meer warm of de temperatuur is te hoog zonder reductiemogelijkheid

Dit kan komen door een kortsluiting van de SCR of een defecte temperatuurregelaar. Vervang de SCR of de regelaar. Laat het gereedschap altijd afkoelen voordat u het opbergt.

Hoe reinig en onderhoud ik mijn Vevor DSH-D1 hittepistool?

Haal de stekker uit het stopcontact en laat het afkoelen. Reinig de luchtinlaten met een droge borstel. Controleer regelmatig de koolborstels en vervang ze indien nodig. Gebruik geen oplosmiddelen.

Kan ik een verlengsnoer gebruiken met het hittepistool?

Ja, maar controleer of het verlengsnoer in goede staat is en geschikt voor het vermogen (1600 W). Gebruik een verlengsnoer met voldoende doorsnede om spanningsverlies te voorkomen.

Welke veiligheidsmaatregelen moet ik nemen?

Richt de hete luchtstroom nooit op mensen of dieren. Vermijd brandbare materialen. Laat het gereedschap volledig afkoelen voordat u het mondstuk verwisselt. Gebruik het apparaat onder toezicht.

Hoe vervang ik het mondstuk van het hittepistool?

Laat het gereedschap volledig afkoelen of gebruik een geschikt gereedschap om brandwonden te voorkomen. Draai het oude mondstuk los en schroef het nieuwe mondstuk erop. Draai niet te vast.

Wat moet ik doen als het apparaat niet aangaat?

Controleer het netsnoer en de stekker. Als het snoer beschadigd is, laat het dan vervangen door een professional. Als de schakelaar defect is, vervang deze dan. Raadpleeg een erkend servicecentrum.

Waar kan ik reserveonderdelen vinden voor de Vevor DSH-D1?

Reserveonderdelen (verwarmingselement, motor, koolborstels, schakelaar) zijn verkrijgbaar bij de fabrikant of erkende verkopers. Gebruik alleen originele onderdelen om de veiligheid te garanderen.

GEBRUIKSAANWIJZING DSH-D1 Vevor

HETELUCHTGEREEDSCHAP Gebruiksaanwijzing

MODEL: DSH-D1 / ST2000

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door ons worden gebruikt

geeft een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om voorzichtig te verifiëren

wanneer u een bestelling bij ons plaatst, of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

HOT AIR TOOL

MODEL: DSH-D1 / ST2000

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Technische gegevens

	V~	230	120	230
	W	1600	1600	100
	G prikkelbaard	1200 2.18
	°C °F	5 0-600 122-1112
	a = Φ mm/inch	90/3,5
	b=mm /ibch	338/13.3
	c = Φ mm/inch	56/2.2
	I /min (20°C) cfm(68F)	maximaal:240 maximaal: 8,48
	DB(A)	78

Waarschuwing

	GEVAAR! Gevaar bij het openen van het gereedschap, omd spanning op de onderdelen staat en aansluitingen zijn blootgesteld. Trek daarom voor het openen de stekker uit het stopcontact!om te zorgen dat de stekker uit het stopcontact i Controleer voor het in gebruik nemen het netsnoer en de connector, evenals de verlengkabel op elektrische enmechanische schade .
	Een onjuist gebruik van de handexlroerder (bijvoorbeeld oververhitting van het materiaal) kan vormen een brand- en explosiegevaar, vooral in de buurt van brandbare stoffen materialen en explosieve gassen .
	Raak de behuizing van het element, het luchtmondstuk en d afvoer niet aan. geplastificeerd materiaal als ze heet zijn om ze brandwonden kunnen veroorzaken. Laat het gereedschap afkoelen. Richt de heteluchtstroom niet op de het afvoeren v geplastificeerd materiaal in de richting van mensen of dieren

Let op

	De op het apparaat aangegeven nominale spanning moet overeenkomen met de lokale voedingsspanning.
	Als het apparaat op bouwplaatsen wordt gebruikt, is er een aardlekschakelaar nodig. Er moet een stroomonderbreker worden gebruikt om het personeel op de bouwplaats te beschermen.
	Het gereedschap moet onder toezicht worden bediend. Hitte kan ontbranden brandbare materialen die niet in het zicht de machine mag alleen gebruikt door gekwalificeerde specialisten of onder hun toezicht.kinderen zijn niet bevoego om deze machine te gebruiken .
	Bescherm het apparaat tegen vocht en natte omstandighed
	Reparaties mogen uitsluitend worden uitgevoerd door een geautoriseerde servicemonteur. Centrum. Er mogen alleen originele accessoires en reserveonderdelen worden gebruikt. Als het netsnoer beschadigd is, moet het worden vervangedoor de fabrikant, zijn serviceagent of een soortgelijke gekwalificeerde personen om een gevaar te vermijden .

Fenomeen	Oorzaak	EliminatieMethode	PreventieMaatregelen
Temperatuur is te hoog, kan niet worden aangepast laag	SCR kort circuit en temperatuur regelaar mislukking	SCR wijzigen en temperatuur regelaar	klaar met aandacht voor koel het geweer
Temperatuur is niet stabiel	Potentiometer schade	Wijziging potentiometer
plotseling cool	Temperatuur regelaar storing verwarming uitbranden	verander de temperatuur controller/verander de verwarming element	gebruik het origineel fabriekskwaliteit accessoires
motor is geknapt met vonk	koolborstel gebroken	verander de koolborstel	Regelmatig controleer de koolborstel
Snelheid neemt af plotseling	motorschade	reparatie van motor	Vochtbestendig en anticorrosie behoud
Vreemd geluiden	waaierwijving	pas de waaier opruiming	omgaan met zorg, voorkomen vallen van hoogte
de kracht mislukking	schakelaar defect of elektriciteitsleiding gebroken	vervang de schakelaar of de netsnoer	niet vouwen of trekken draad

Service en reparaties

1. Gebruikers hebben vanaf de datum van aankoop recht op één jaar gratis garantie (behalve onderdelen die buiten de garantie vallen, zoals verwarmingselement, motor, koolborstel en verbruiksgoederen). De effectieve documenten prevaleren.

De effectieve documenten prevaleren.

1. Onder deze garantiekaart en geldige aankoopdocumenten van de machine, dient u ook de kaart te tonen bij aankoop en wanneer de garantie geldig is. Voor reparaties en upgrades dient u deze kaart en de geldige documenten te gebruiken.
2. Het volgende valt niet onder de garantie; hiervoor worden alleen reparatiekosten in rekening gebracht, exclusief arbeidskosten en materiaalkosten: alle door de mens veroorzaakte schade, inclusief gebruik onder abnormale bedrijfsomstandigheden, gebruik niet volgens de gebruiksaanwijzing, en schade veroorzaakt door onjuiste opslag, enz.

Als de gebruiker de machine opent, onderhoud uitvoert, wijzigt of onderhoud uitvoert zonder toestemming van ons bedrijf, vervalt de garantie. De garantiekaart en geldige documenten zijn dan niet meer van toepassing.

Schade veroorzaakt door transport of andere overmachtfactoren (zoals overstromingen, brand, blikseminslag en aardbevingen, enz.) valt niet onder de garantie.

1. Ons bedrijf behoudt zich het recht voor om de bovenstaande voorwaarden te wijzigen en te interpreteren.

Laat het apparaat afkoelen voordat u de spuitmond bevestigt of vervangt. Laat het volledig afkoelen of gebruik geschikt gereedschap.

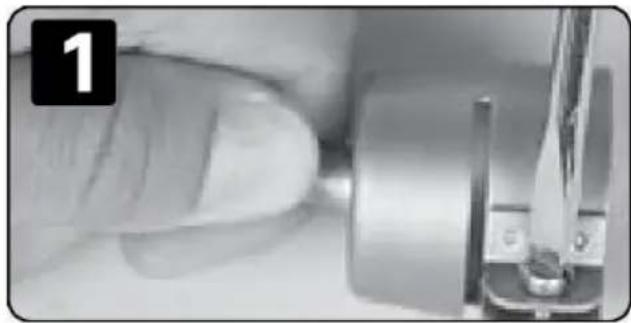

Sluit het nominale vermogen aan.

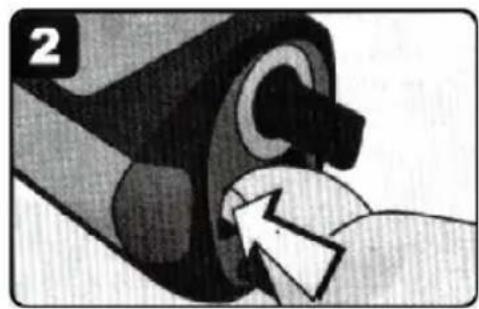

Druk op de schakelaarknop.

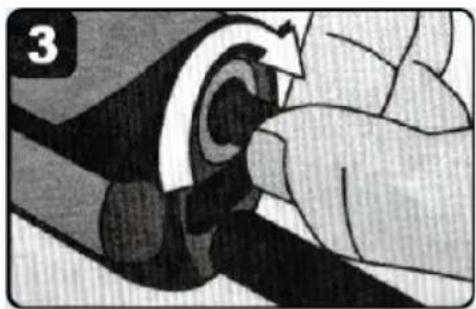

Temperatuur aanpassen met de knop naar de juiste positie.

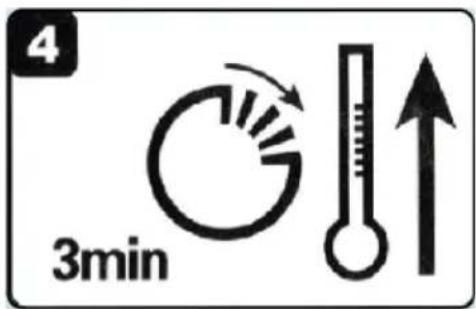

Wacht drie minuten voordat u aan het werk gaat.

Uitschakelen

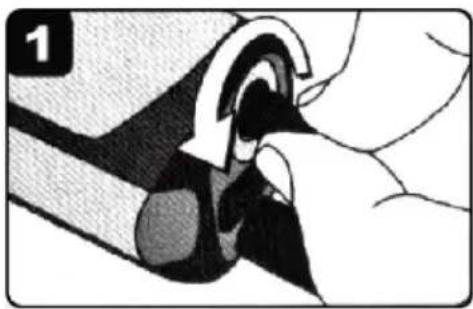

Draai de temperatuurknop terug naar "0".

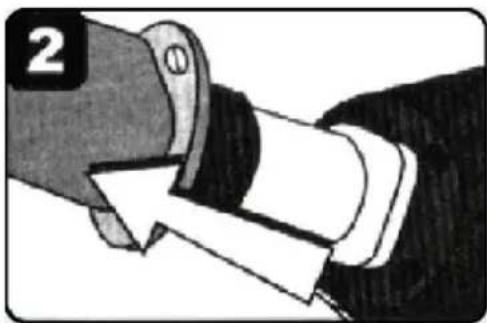

Koelkast, wacht 5 minuten.

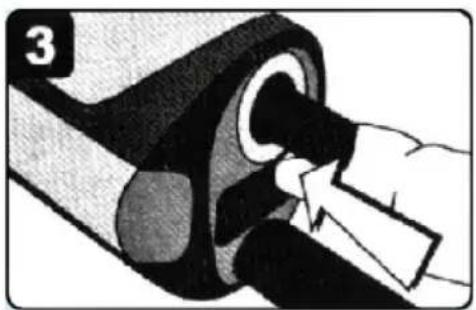

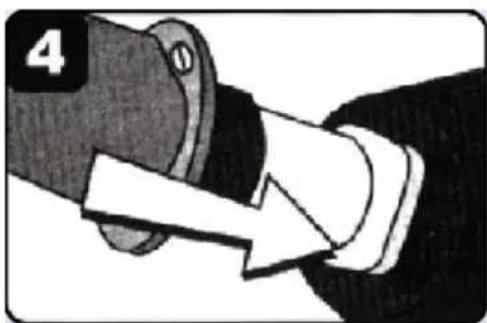

Maak de voormalige losse afdekking los.

Vervang de nieuwe kachel.

	Aantal onderdelen	codes
1	4	Ik
2	5	F
3	7	H
4	9	J
5	11	Ik
6	14	O
7	17	R

FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, conform Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt in radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en aan te zetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact van een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijk afval worden weggegooid, maar moeten naar een inzamelpunt voor het recyclen van elektrische en elektronische apparaten.
