Produkttyp	Heißluftpistole
Marke	Vevor
Modell	DSH-D1 / ST2000
Versorgungsspannung	230 V~ oder 120 V~ (je nach Version)
Nennleistung	1600 W
Temperaturbereich	50 °C bis 600 °C (122 °F bis 1112 °F)
Maximaler Luftdurchsatz	240 L/min (8,48 CFM)
Geräuschpegel	78 dB(A)
Düsendurchmesser	90 mm (3,5 Zoll)
Werkzeuglänge	338 mm (13,3 Zoll)
Gehäusedurchmesser	56 mm (2,2 Zoll)
Ungefähres Gewicht	1,0 kg
Temperatureinstellung	Stufenlos über Potentiometer
Luftstromregelung	Variabel (max. 240 L/min)
Überhitzungsschutz	Ja, automatische Abschaltung
Heizanzeige	Leuchtanzeige (nicht spezifiziert)
Abkühlung nach Gebrauch	5 Minuten warten vor dem Ausschalten
Heiztyp	Keramik- oder Metallheizelement
Motor	Mit austauschbaren Kohlebürsten
Enthaltenes Zubehör	Standarddüse, Bedienungsanleitung
Düsenoptionen	Mehrere Größen erhältlich (nicht enthalten)
Regelmäßige Wartung	Lufteinlässe reinigen, Kohlebürsten prüfen
Reparaturfähigkeit	Ersatzteile verfügbar (Heizung, Motor, Bürsten)
Garantie	Herstellergarantie (siehe Bedingungen)
Zertifizierungen	FCC Teil 15, WEEE-Richtlinie (2012/19/EU)

Häufig gestellte Fragen - DSH-D1 Vevor

Wie stelle ich die Temperatur an der Heißluftpistole Vevor DSH-D1 ein?

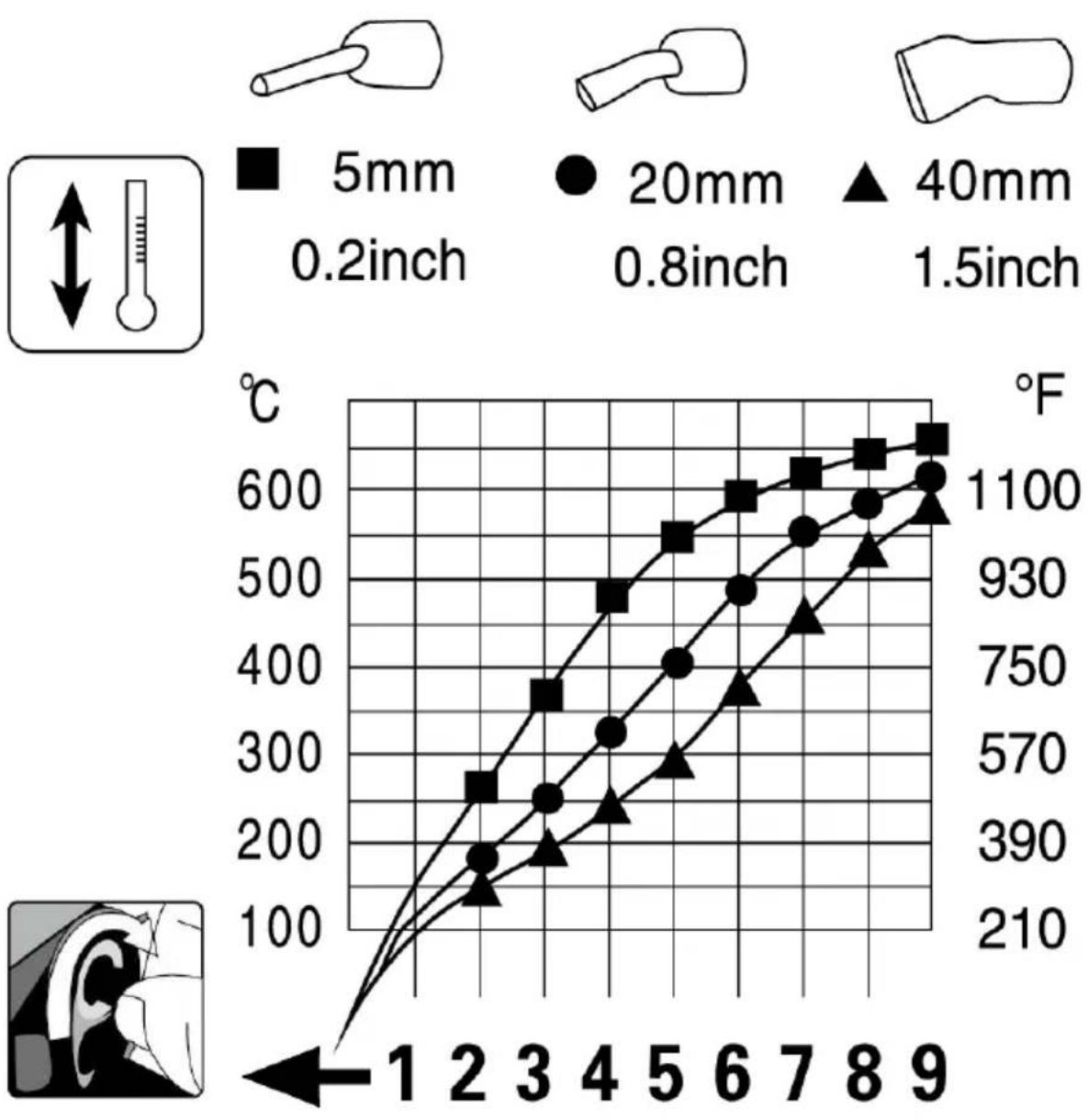

Drehen Sie den Temperatureinstellknopf (Potentiometer), um die gewünschte Temperatur zwischen 50 °C und 600 °C auszuwählen. Beachten Sie die Temperaturtabelle in der Anleitung für spezifische Anwendungen.

Die Temperatur stabilisiert sich nicht, was tun?

Wenn die Temperatur schwankt, könnte das Potentiometer defekt sein. Ersetzen Sie das Potentiometer. Überprüfen Sie auch, ob das Werkzeug nicht verstopft ist und die Belüftung korrekt ist.

Der Motor erzeugt Funken, ist das normal?

Übermäßige Funkenbildung deutet oft auf abgenutzte Kohlebürsten hin. Ersetzen Sie die Kohlebürsten durch Originalteile. Überprüfen Sie regelmäßig ihren Zustand.

Die Pistole heizt nicht mehr oder die Temperatur ist zu hoch und kann nicht reduziert werden

Dies kann durch einen Kurzschluss des SCR oder einen Ausfall des Temperaturreglers verursacht werden. Ersetzen Sie den SCR oder den Regler. Lassen Sie das Werkzeug vor dem Verstauen immer abkühlen.

Wie reinige und warte ich meine Heißluftpistole Vevor DSH-D1?

Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen. Reinigen Sie die Lufteinlässe mit einer trockenen Bürste. Überprüfen Sie regelmäßig die Kohlebürsten und ersetzen Sie sie bei Bedarf. Keine Lösungsmittel verwenden.

Kann ich ein Verlängerungskabel mit der Heißluftpistole verwenden?

Ja, aber überprüfen Sie, ob das Verlängerungskabel in gutem Zustand und für die Leistung (1600 W) geeignet ist. Verwenden Sie ein Verlängerungskabel mit ausreichendem Querschnitt, um Spannungsverluste zu vermeiden.

Welche Sicherheitsvorkehrungen muss ich treffen?

Richten Sie den Heißluftstrom niemals auf Personen oder Tiere. Vermeiden Sie brennbare Materialien. Lassen Sie das Werkzeug vollständig abkühlen, bevor Sie die Düse wechseln. Verwenden Sie das Gerät unter Aufsicht.

Wie tausche ich die Düse der Heißluftpistole aus?

Lassen Sie das Werkzeug vollständig abkühlen oder verwenden Sie ein geeignetes Werkzeug, um Verbrennungen zu vermeiden. Lösen Sie die alte Düse und schrauben Sie die neue Düse fest. Nicht zu fest anziehen.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie das Netzkabel und die Steckdose. Wenn das Kabel beschädigt ist, lassen Sie es von einem Fachmann ersetzen. Wenn der Schalter defekt ist, ersetzen Sie ihn. Wenden Sie sich an ein autorisiertes Servicecenter.

Wo finde ich Ersatzteile für den Vevor DSH-D1?

Ersatzteile (Heizelement, Motor, Kohlebürsten, Schalter) sind beim Hersteller oder autorisierten Händlern erhältlich. Verwenden Sie nur Originalteile, um die Sicherheit zu gewährleisten.

BEDIENUNGSANLEITUNG DSH-D1 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

Heißluftwerkzeug Bedienungsanleitung

MODELL: DSH-D1 / ST2000

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden,

stellen eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen können,

im Vergleich zu den großen Top-Marken, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir bitten Sie, sorgfältig zu prüfen,

wenn Sie bei uns eine Bestellung aufgeben, ob Sie tatsächlich die Hälfte im Vergleich zu den Top-Großmarken sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

HEISSLUFTGERÄT

MODELL: DSH-D1 / ST2000

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Technische Daten

	V~	230	120	230
	B	1600	1600	100
	GIBS	12002.18
	°C°F	5 0-600122-1112
	a = Φ mm/Zol	90/3,5
	b=mm /ibch	338/13.3
	c = Φ mm/Zol	56/2.2
	l /min (20 °C)cfm (68F)	max:240max: 8,48
	DB(A)	78

Warnung

	GEFAHR! Gefahr beim Öffnen des Gerätes, da stromführend Teile und Anschlüsse liegen frei. Ziehen Sie deshalb vor der Öffnen den Netzstecker, um die Trennung vom Stromnetz sicherzustellen. Überprüfen Sie vor der Inbetriebnahme Netzkabel und Stecker sowie Verlängerungskabel auf elektrisch und mechanische Schäden .
	Falscher Gebrauch des Handextruders (z. B. Überhitzung des Materials) kann stellen eine Brand- und Explosionsgefahr dar insbesondere in der Nähe von brennbaren Materialien und explosive Gase .
	Berühren Sie nicht das Elementgehäuse, die Luftdüse und di Entladungsdüse. plastifiziertes Material, wenn sie heiß sind da Verbrennungen verursachen können. Lassen Sie das Werkze abkühlen. Richten Sie den heißen Luftstrom und die Abgabe plastischem Material in Richtung Menschen oder Tiere .

Vorsicht

	Die auf dem Gerät angegebene Nennspannung muss mit d örtliche Versorgungsspannung.
	Bei Einsatz auf Baustellen ist ein Fehlerstrom-Schutzschalte Zum Schutz des Personals vor Ort muss ein Leistungsscha verwendet werden.
	Das Werkzeug muss unter Aufsicht betrieben werden. Hitze kann entzünden brennbare Materialien, die nicht sichtbar sind Die Maschine darf nur nur durch qualifiziertes Fachpersonal oder unter ihrer Aufsicht.Kinder sind nicht berechtigt, diese Maschine zu benutzen .
	Schützen Sie das Gerät vor Feuchtigkeit und Nässe .
	Reparaturen dürfen nur von einem autorisierten Service durchgeführt werden. Es dürfen nur Originalzubehör und Ersatzteile verwendet werden. Wenn das Netzkabel beschäd ist, muss es ersetzt werden. durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Personen, um e Gefahr zu vermeiden .

Fehleranalyse und -behebung

Phänomen	Ursache	Beseitigung Verfahren	Verhütung Maßnahmen
Temperatur ist	SCR kurz	SCR ändern	abgeschlossen mit
zu hoch, kann nicht angepasst werden niedrig	Schaltung und Temperatur Regler Versagen	und Temperatur Regler	Aufmerksamkeit auf kühle die Waffe
Temperatur ist nicht stabil	Potentiometer Schaden	Ändern Potentiometer
plötzlich cool	Temperatur Regler Ausfall Heizung ausbrennen	ändern Sie die Temperatur Controller/ändern Sie den Heizung Element	verwenden Sie das Original Fabrikqualität Zubehör
Motor gerissen mit Funken	Kohlebürste gebrochen	ändern Sie die Kohlebürste	Regelmäßig überprüfen Sie die Kohlebürste
Geschwindigkeit nimmt ab plötzlich	Motorschaden	Reparatur von Motor	Feuchtigkeitsbeständig und Korrosionsschutz Erhaltung
Seltsam Geräusche	Laufradreibung	Passen Sie die Laufrad Spielraum	handhaben mit Pflege, zu verhindern fallen von Höhe
die Macht Versagen	Schalterfehler oder Stromleitung gebrochen	ersetzen Sie die Schalter oder die Netzkabel	nicht falten oder ziehen Draht

Service und Reparaturen

1. Für Benutzer gilt ab dem Kaufdatum eine einjährige kostenlose Garantie (das Aussehen ist von der Garantie ausgeschlossen) (z. B. Heizelement, Motor, Kohlebürste und Verlustwaren sind ausgenommen). Zum Zeitpunkt des Kaufs sind die aktuellen Dokumente maßgeblich.

maßgebend.

1. Im Rahmen dieser Garantiekarte und der beim Kauf gültigen Dokumente der Maschine sollten Sie mir auch die Karte und den Kaufbeleg zeigen, wenn die Garantie gültige Unterlagen der Maschine erfordert (Kunden, die Wartungsdienste benötigen, verwenden Sie bitte diese Karte, die zusammen mit den wirksamen Dokumenten zur Reparatur und Aktualisierung gesendet wird).
2. Die folgenden Fälle sind nicht vom Garantieumfang abgedeckt; es wird nur ein Reparaturservice gegen Gebühr angeboten, aber Arbeits- und Materialkosten werden berechnet: Alle vom Menschen verursachten Schäden, einschließlich Schäden durch abnormale Betriebsbedingungen, Nichtbeachtung der Anweisungen und unsachgemäße Aufbewahrung usw.

Wenn der Benutzer die Maschine öffnet, Wartungs- oder Umbauarbeiten durchführt oder sie von einem nicht von unserem Unternehmen autorisierten Gerät durchführen lässt, besteht keine Garantie. Karte und gültige Dokumente.

Nach Schäden durch schlechten Transport oder andere höhere Gewalt (wie Überschwemmung, Feuer, Blitzschlag, Erdbeben usw.), die den Schaden verursacht haben.

1. Unser Unternehmen behält sich das Recht auf Änderung und Auslegung der oben genannten Bedingungen vor.

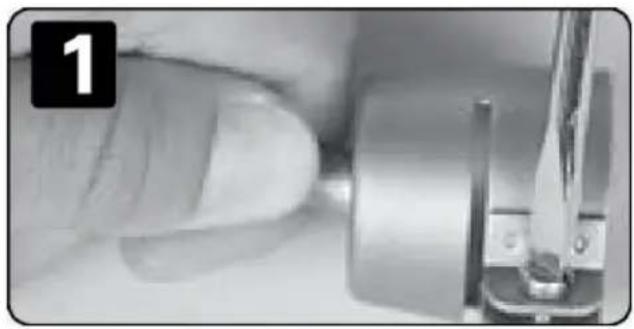

Vor dem Anbringen oder Ersetzen einer Düse das Gerät vollständig abkühlen lassen oder geeignetes Werkzeug verwenden.

Stecken Sie den Netzstecker ein.

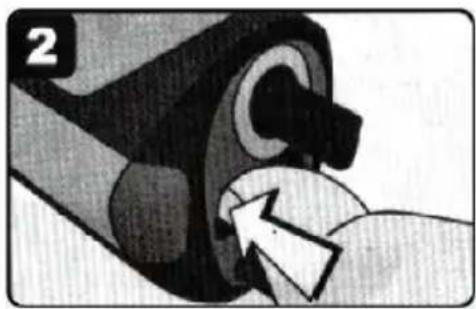

Drücken Sie die Ein-/Aus-Taste, um zu schalten.

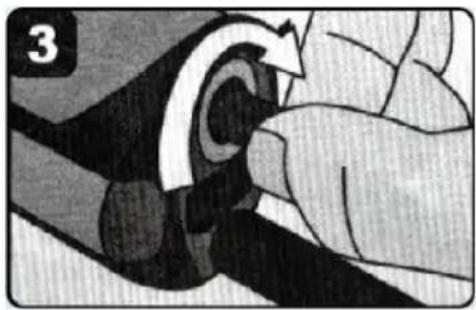

Temperatur-Einstellknopf auf die richtige Position drehen.

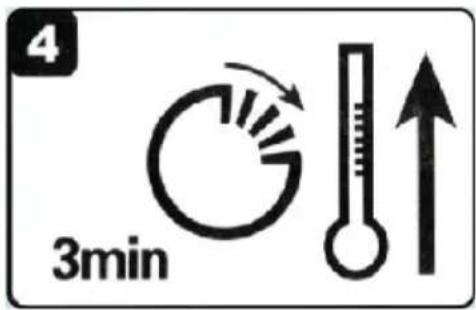

Nach dem Warten für drei Minuten bis zum Arbeiten.

Ausschalten

Den Temperaturknopf auf "0" stellen.

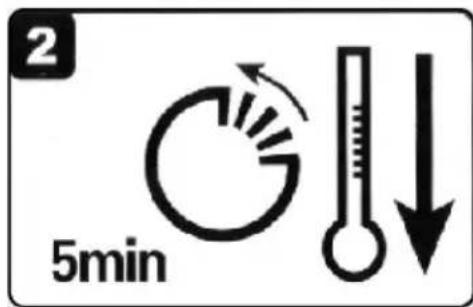

Heizung abkühlen lassen, 5 Minuten warten.

Schalten Sie den Netzschalter aus.

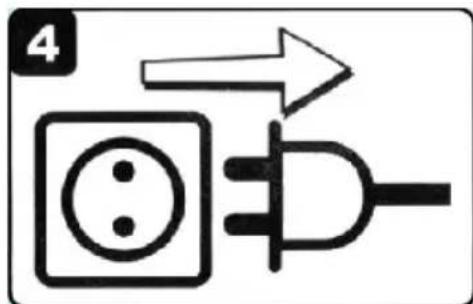

Den Stecker ziehen

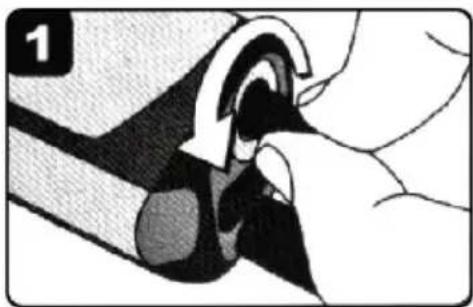

Lösen Sie die ehemalige rosa Abdeckung

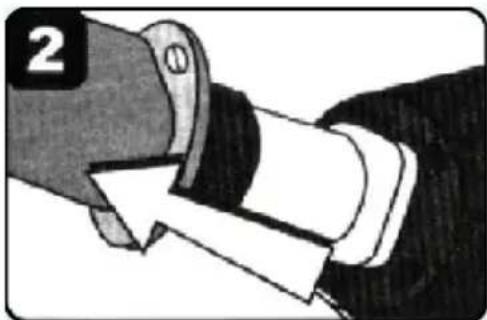

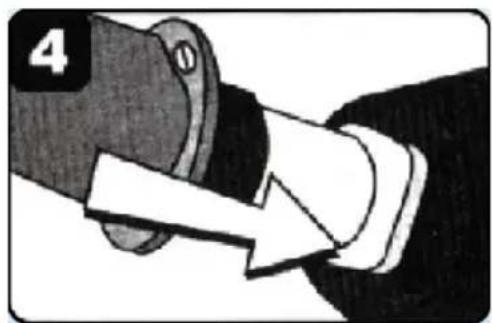

Ziehen Sie die Heizung heraus

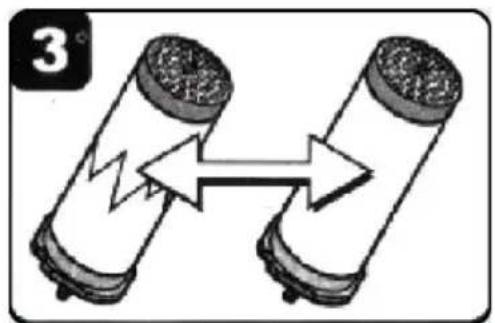

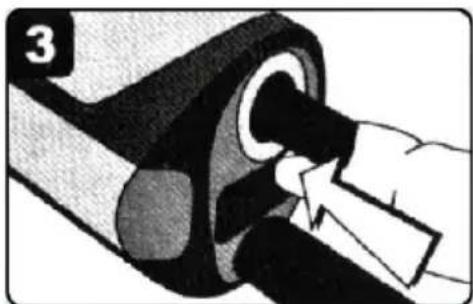

Ersetzen Sie die neue Heizung

	Anzahl der Teile	Codes
1	4	E
2	5	F
3	7	H
4	9	J
5	11	M
6	14	O
7	17	R

FCC-Informationen

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen! Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.

2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu Störungen des Funkverkehrs kommen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt Störungen des Radio- oder Fernsehempfangs verursacht (was durch Ein- und Ausschalten des Produkts festgestellt werden kann), wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte, die so gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai, 200.000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anahe Ort, Rancho Cucamonga, CA 91730
