DSH-D1 - Pistola termica Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pistola termica
Marca	Vevor
Modello	DSH-D1 / ST2000
Tensione di alimentazione	230 V~ o 120 V~ (a seconda della versione)
Potenza nominale	1600 W
Intervallo di temperatura	da 50 °C a 600 °C (da 122 °F a 1112 °F)
Portata d'aria massima	240 L/min (8,48 CFM)
Livello sonoro	78 dB(A)
Diametro dell'ugello	90 mm (3,5 pollici)
Lunghezza dell'utensile	338 mm (13,3 pollici)
Diametro del corpo	56 mm (2,2 pollici)
Peso approssimativo	1,0 kg
Regolazione della temperatura	Progressiva tramite potenziometro
Regolazione della portata d'aria	Variabile (max 240 L/min)
Protezione dal surriscaldamento	Sì, spegnimento automatico
Indicatore di riscaldamento	Spia luminosa (non specificato)
Raffreddamento dopo l'uso	Attendere 5 minuti prima di spegnere
Tipo di riscaldamento	Elemento riscaldante ceramico o metallico
Motore	Con spazzole di carbone sostituibili
Accessori inclusi	Ugello standard, manuale d'uso
Opzioni ugello	Diverse dimensioni disponibili (non incluse)
Manutenzione regolare	Pulire le prese d'aria, controllare le spazzole di carbone
Riparabilità	Ricambi disponibili (riscaldamento, motore, spazzole)
Garanzia	Garanzia del produttore (vedere condizioni)
Certificazioni	FCC Parte 15, direttiva RAEE (2012/19/UE)

Domande frequenti - DSH-D1 Vevor

Come regolare la temperatura sulla pistola termica Vevor DSH-D1 ?

Ruotare la manopola di regolazione della temperatura (potenziometro) per selezionare la temperatura desiderata tra 50 °C e 600 °C. Fare riferimento alla tabella delle temperature in funzione del tempo nel manuale per applicazioni specifiche.

La temperatura non si stabilizza, cosa fare?

Se la temperatura fluttua, il potenziometro potrebbe essere difettoso. Sostituire il potenziometro. Verificare anche che l'utensile non sia ostruito e che la ventilazione sia corretta.

Il motore produce scintille, è normale?

Scintille eccessive indicano spesso spazzole di carbone usurate. Sostituire le spazzole di carbone con pezzi originali. Controllare regolarmente il loro stato.

La pistola non riscalda più o la temperatura è troppo alta senza possibilità di riduzione

Ciò può essere dovuto a un cortocircuito del SCR o a un guasto del controllore di temperatura. Sostituire il SCR o il controllore. Lasciare sempre raffreddare l'utensile prima di riporlo.

Come pulire e mantenere la mia pistola termica Vevor DSH-D1?

Scollegare l'apparecchio e lasciarlo raffreddare. Pulire le prese d'aria con un pennello asciutto. Controllare regolarmente le spazzole di carbone e sostituirle se necessario. Non utilizzare solventi.

Posso usare una prolunga con la pistola termica?

Sì, ma verificare che la prolunga sia in buone condizioni e adatta alla potenza (1600 W). Utilizzare una prolunga con sezione sufficiente per evitare perdite di tensione.

Quali precauzioni di sicurezza devo prendere?

Non dirigere mai il flusso d'aria calda verso persone o animali. Evitare materiali infiammabili. Lasciare raffreddare completamente l'utensile prima di cambiare l'ugello. Utilizzare l'apparecchio sotto sorveglianza.

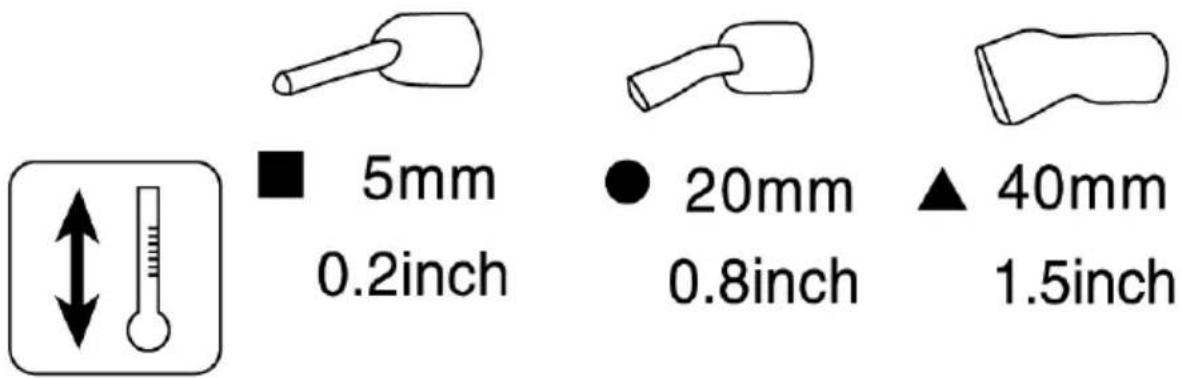

Come sostituire l'ugello della pistola termica?

Lasciare raffreddare completamente l'utensile o utilizzare un attrezzo adatto per evitare ustioni. Allentare il vecchio ugello e avvitare il nuovo ugello. Non serrare troppo.

Cosa fare se l'apparecchio non si accende?

Controllare il cavo di alimentazione e la presa. Se il cavo è danneggiato, farlo sostituire da un professionista. Se l'interruttore è difettoso, sostituirlo. Consultare un centro di assistenza autorizzato.

Dove posso trovare i ricambi per il Vevor DSH-D1?

I pezzi di ricambio (elemento riscaldante, motore, spazzole di carbone, interruttore) sono disponibili presso il produttore o rivenditori autorizzati. Utilizzare solo pezzi originali per garantire la sicurezza.

MANUALE UTENTE DSH-D1 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

UTENSILE AD ARIA CALDA Manuale d'uso

MODELLO: DSH-D1/ST2000

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi rappresentano una stima dei risparmi che potresti ottenere acquistando determinati strumenti con noi rispetto ai principali marchi top e non significano necessariamente coprire tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare accuratamente

quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai marchi più importanti.

VEVOR®

TOUGH TOOLS, HALF PRICE

UTENSILE AD ARIA CALDA

MODELLO: DSH-D1/ST2000

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale. Si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo in caso di aggiornamenti tecnologici o software sul nostro prodotto.

Dati tecnici

	La ~	230	120	230
	L'	1600	1600	100
	GIBS	12002.18
	°C°F	5 0-600122-1112
	a= Φmm/pollice	90/3.5
	b=mm /ibch	338/13.3
	c = Φmm/pollice	56/2.2
	litri /min (20°C)piedi cubi(68F)	massimo:240massimo: 8,48
	DB(A)	78

Avvertenza

	PERICOLO! Pericolo durante l'apertura dell'utensile, poiché componenti sotto tensione e connessioni sono esposte. Perta prima di aprirlo, scollegare il troppo!per garantire la disconnessione dalla rete elettrica. Prima di mettere in funziocontrollare il cavo di alimentazione e il connettore nonché il di prolunga per danni elettrici e meccanici .
	L'uso improprio dell'estrattore manuale (ad esempio surriscaldamento del materiale) può presentano un rischio di incendio ed esplosione, in particolare in prossimità di materia combustibili materiali e gas esplosivi .
	Non toccare l'alloggiamento dell'elemento, l'ugello dell'aria e l scarico materiale plastificato quando sono caldi poiché posso causare ustioni. Lasciare raffreddare l'utensile. Non puntare il flusso di aria calda e il scaricare materiale plastificato in dire di persone o animali .

Attenzione

	La tensione nominale specificata sul dispositivo deve corrispondere alla tensione di alimentazione locale.
	Se il dispositivo viene utilizzato in cantieri, è necessario un interruttore differenziale è necessario utilizzare un interruttore automatico per proteggere il personale del sito.
	L'utensile deve essere utilizzato sotto supervisione. Il calore può incendiarsi materiali infiammabili che non sono in vista macchina può essere utilizzata solo utilizzato da specialisti qualificati o sotto la loro supervisione.bambini non sono autorizzati ad utilizzare questa macchina .
	Proteggere il dispositivo dall'umidità e dal bagnato .
	Le riparazioni devono essere eseguite esclusivamente da un centro di assistenza autorizzato Centro. Possono essere utilizzati solo accessori e pezzi di ricambio originali. Se il alimentazione è danneggiato, deve essere sostituito. dal
	produttore, dal suo agente di servizio o da personale quali in modo analogo persone al fine di evitare un pericolo .

Fenomeno	Causa	EliminazioneMetodo	PrevenzioneMisure
Temperatura è troppo alto, non è possibile regolarlo Basso	SCR corto circuito e temperatura controllore fallimento	cambiare SCR e temperatura controllore	finito con attenzione a raffreddare la pistola
Temperatura non è stabile	Potenziometro danno	Modifica potenziometro
improvvisamente fresco	Temperatura controllore guasto riscaldatore bruciare	cambiare il temperatura controllore/cambia il riscaldamento elemento	usa l'originale qualità di fabbrica accessori
motore rotto con scintilla	spazzola di carbone rotto	cambiare il spazzola di carbone	Regolarmente controllare il spazzola di carbone
Velocità diminuisce All'improvviso	danno al motore	riparazione di motore	A prova di umidità e anticorrosione conservazione
Strano suoni	attrito della girante	regolare il girante sdoganamento	gestire con cura, prevenire cadendo da altezza
il potere fallimento	guasto dell'interruttore o linea elettrica rotto	sostituire il interruttore o il cavo di alimentazione	non piegare o tirando filo

Assistenza e riparazioni

1. Dalla data di acquisto, il costo per un anno di garanzia gratuita (esclusi gli aspetti non coperti dalla garanzia, come elementi riscaldanti, motore, spazzole di carbone e beni persi) è coperto. In caso di necessità, prevale l'aggiornamento dei documenti effettivi.

spazzola di carbone e beni persi (eccetto), guadagna tempo per ottenere prevarrà l'aggiornamento dei documenti effettivi.

1. In base a questa scheda di garanzia e all'acquisto di documenti validi della macchina, è necessario mostrare la carta e l'acquisto quando si richiedono servizi in garanzia con documenti validi della macchina (manutenzione richiesta dal cliente). Si prega di utilizzare questa scheda che verrà inviata insieme per riparare e aggiornare i documenti effettivi.
2. Non sono compresi nell'ambito della garanzia, e saranno a carico del cliente i costi del servizio di riparazione, inclusi manodopera e materiali, per: tutti i danni causati dall'uomo, comprese le condizioni operative anomale, l'uso non conforme alle istruzioni per l'uso e i danni causati da custodia impropria, ecc.

L'utente che apre la macchina, effettua la manutenzione, modifica o riparazione senza l'autorizzazione della nostra azienda non ha diritto alla garanzia, anche se in possesso della carta e dei documenti validi.

Dopo l'aggiornamento, i danni causati da trasporto o altre cause di forza maggiore (come inondazioni, incendi, fulmini, terremoti, ecc.) non sono coperti da garanzia.

1. La nostra azienda si riserva il diritto di modifica e interpretazione dei termini e delle condizioni di cui sopra.

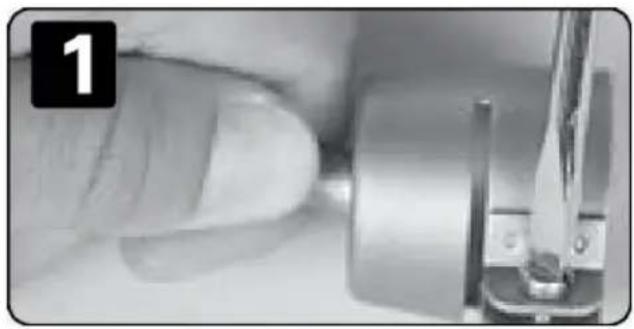

Prima di collegare o sostituire un ugello, lasciare raffreddare completamente l'unità oppure utilizzare uno strumento idoneo.

Collegare l'alimentazione nominale.

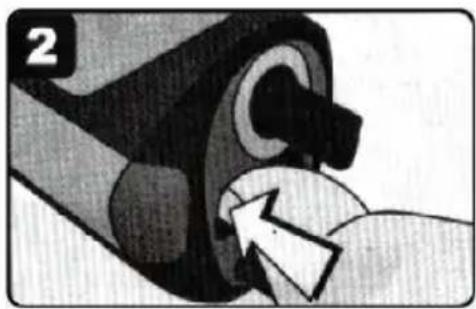

Premere il tasto di accensione/interruttore.

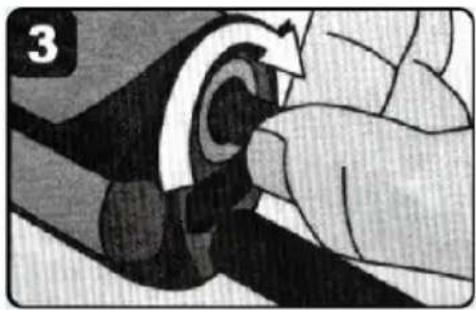

Temperatura di regolazione: manopola per la posizione corretta

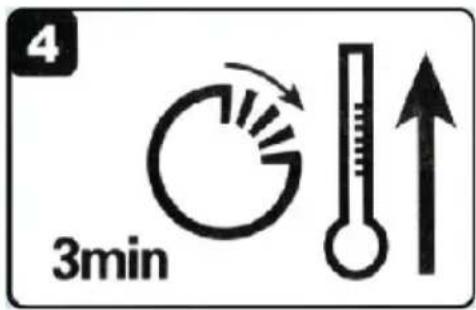

Dopo aver atteso tre minuti di lavoro

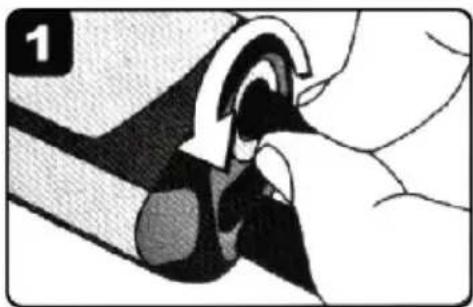

Spegnimento

Raffreddamento del riscaldatore, attendere 5 minuti

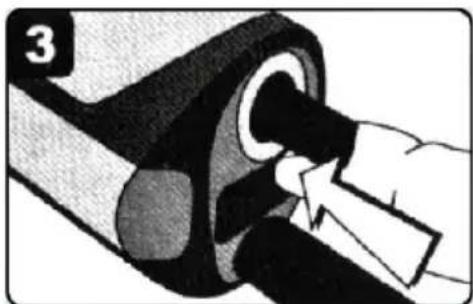

Spegnere l'interruttore di alimentazione

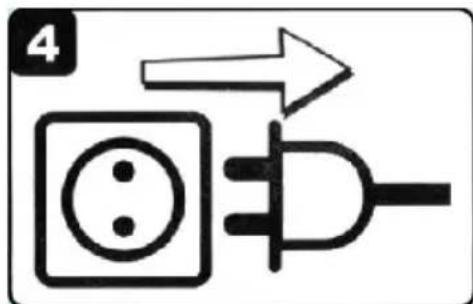

Staccare la spina

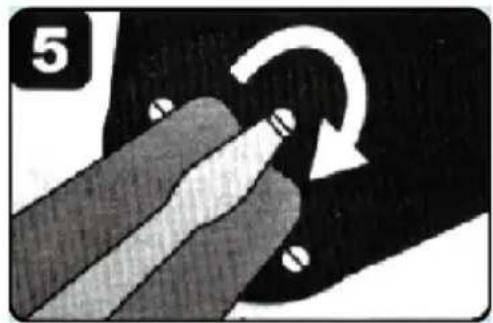

Allentare il coperchio precedente

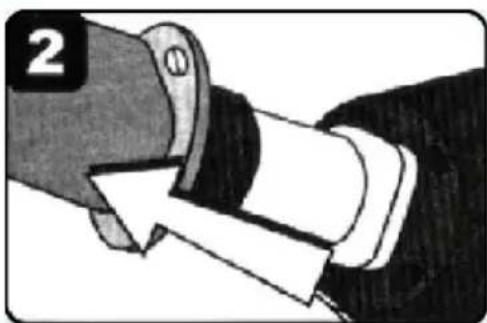

Estrarre la stufa

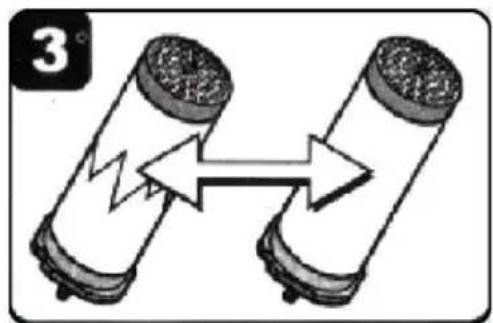

Sostituire con il nuovo riscaldatore

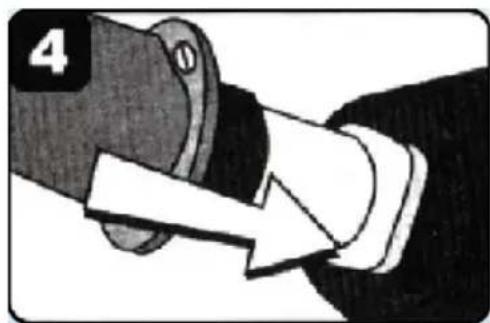

Inserire la spina del riscaldatore

	Numero di parti	codici
1	4	E
2	5	F
3	7	H
4	9	J
5	11	L
6	14	Lo
7	17	R

Informazioni FCC

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: cambiamenti o modifiche al prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorizzazione dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Norme FCC. Tali limiti sono concepiti per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza se non installato e utilizzato in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata accendendo e spegnendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza con una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti nei normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD Nuovo Galles del Sud 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730
