Producttype	Elektrische takel
Merk	Vevor
Model	500-C
Maximale hefcapaciteit	1100 lb (ongeveer 500 kg)
Hefhoogte	7 m
Hefsnelheid	4 m/min
Ingangsvermogen	1500 W
Voedingsspanning	220-240 V AC, 50 Hz
Bedieningsmodus	3-in-1: bedraad, draadloos, handmatig
Diameter van de staalkabel	6 mm
Gewicht van het apparaat	Ongeveer 25 kg
Afmetingen van de behuizing	Ongeveer 40 x 30 x 25 cm
Voeding van de afstandsbediening	Batterijen (niet inbegrepen)
Overbelastingsbeveiliging	Ja, automatische uitschakeling en rode lampjes
Bedrijfstemperatuurbereik	-10 °C tot +40 °C
Materiaal van de haak	Gesmeed staal
Motortype	Wisselstroom elektromotor
Arbeidsfactor	S3-25% (intermitterend werk)
Meegeleverde accessoires	Bevestigingsbeugel, expansieschroeven, hefband, handschoenen, koolborstels
Onderhoud	Regelmatig smeren van de kabel, controleren van de koolborstels, droog opslaan
Repareerbaarheid	Vervangbare koolborstels, reserveonderdelen beschikbaar
Veiligheidsnormen	Voldoet aan de Europese richtlijn AEEA 2012/19/EG

Veelgestelde vragen - 500-C Vevor

Hoe installeer ik de Vevor 500-C takel?

Zorg ervoor dat de steunconstructie stevig is en het maximale gewicht kan dragen. Bevestig de montagebeugel met de meegeleverde expansieschroeven. Hang de takel stevig op. Controleer of de kabel correct op de trommel is gewikkeld voor gebruik.

Wat is de maximale hefcapaciteit?

De maximale capaciteit is 1100 lb (ongeveer 500 kg). Overschrijd deze limiet nooit om schade of letsel te voorkomen.

Hoe gebruik ik de draadloze afstandsbediening?

Zorg ervoor dat de afstandsbediening binnen bereik is en vrij van obstakels. Plaats indien nodig batterijen. Gebruik de knoppen om te heffen/laten zakken. Als het bereik afneemt, vervang de batterijen. Bij storing, stop de operatie.

Wat te doen bij overbelasting of oververhitting?

De takel stopt automatisch en de rode lampjes knipperen. Verminder de lading of laat de motor afkoelen. Probeer niet opnieuw hetzelfde gewicht te heffen zonder de overbelasting te verhelpen.

Hoe onderhoud ik de staalkabel?

Smeer de kabel regelmatig met een borstel of doek, nooit met blote handen. Controleer op slijtage of gebroken strengen. Vervang de kabel indien beschadigd.

Kan ik de takel gebruiken om mensen te heffen?

Nee, het is ten strengste verboden om mensen of dieren te heffen. Gebruik het alleen voor levenloze lasten.

Wat is de vereiste voedingsspanning?

De takel werkt op een netvoeding van 220-240 V AC, 50 Hz. Zorg ervoor dat de stekker correct is geaard en beveiligd met een differentieelschakelaar.

Hoe vervang ik de koolborstels?

Koppel het apparaat los. Verwijder de motorkappen, verwijder de oude borstels en plaats de nieuwe (meegeleverd). Raadpleeg een professional als u niet bekend bent.

Kan de takel buiten worden gebruikt?

Vermijd vochtige of regenachtige omgevingen. Bewaar het apparaat op een droge, schone plaats. Dompel het nooit onder in water.

Wat te doen als de afstandsbediening niet werkt?

Controleer de batterijen, het bereik en obstakels. Als het signaal verstoord is, gebruik dan de bedrade of handmatige bediening. Vervang de batterijen of neem contact op met de technische ondersteuning.

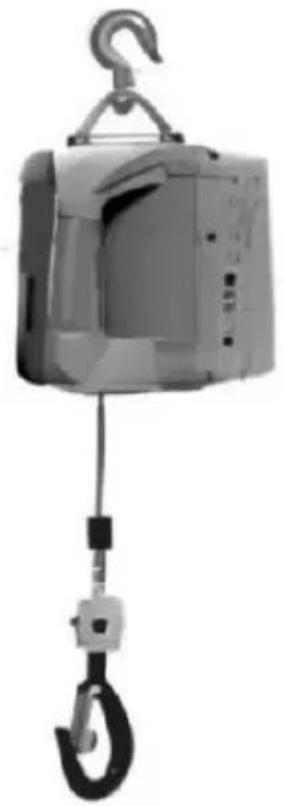

GEBRUIKSAANWIJZING 500-C Vevor

Technische ondersteuning en E-Garantie

Draagbaar elektrisch vermogen, gebruiker hijsen handmatig

Model: 500-A2, 500-A3, 500-B2, 500-B3, 500-C2, 500-C3

Wij blijven ons inzetten om u de tools te bieden die u nodig hebt tegen een concurrerende prijs. "Redden Half", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de belangrijkste topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën van aangeboden gereedschappen door ons worden gedekt. Wij herinneren u eraan om uw auto zorgvuldig te controleren wanneer u een bestelling bij ons plaatst, om te zien of u daadwerkelijk de helft bespaart in vergelijking met de belangrijkste topmerken.

Modellen: 500-A2, 500-A3, 500-B2, 500-B3, 500-C2, 500-C3

Heeft u productvragen? Behoefte aan technische ondersteuning? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alstublieft de volledige handleiding zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor op een duidelijke interpretatie van onze gebruikershandleiding. Het uiterlijk van het product is onderworpen aan het product dat u ontvangt. Excuses voor het feit dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor het product.

WAARSCHUWING

Lees alle montage-instructies zorgvuldig door en begrijp ze. Lees ook de gebruiksaanwijzing vóór gebruik.

1. Het niet naleven van de veiligheidsregels en andere basisveiligheidsvoorschriften kan leiden tot ernstig persoonlijk letsel.

ALGEMENE VEILIGHEIDSREGELS

1. Overbelast nooit.
2. Til nooit mensen of dieren op. Houd kinderen en toeschouwers uit de buurt van het gebied onder en rond de lading die wordt opgeheven. Blijf bij het bedienen van het product uit de buurt van het gebied tussen de producten en de lading.
3. Bevat geen explosieve of ontvlambare stoffen in de omgeving van het gebruik van het product.
4. Zorg ervoor dat de draden en elektrische aansluitingen geïsoleerd zijn.
5. De draagconstructie en het lastaansluittoestel kunnen worden gekozen om de maximale trekkracht van het product te weerstaan.
6. Gebruik geen defect product; een normaal gebruik kan het product beschadigen.
7. De levensduur van het staaldraad is nauw gerelateerd aan het gebruik; nieuwe producten op het gebied van staaldraad moeten bij het laden worden hersteld en gelijkmatig op de trommel worden gewikkeld; anders zal onjuist opwinden schade aan het draad veroorzaken.
8. Voor het regelmatig oliën van het staaldraad moet een stijve borstel of een stuk hout worden gebruikt; het is verboden om met de hand direct aan het werkende touw te oliën.
9. Voordat het product wordt gebruikt, moeten alle factoren of obstakels die de veilige werking van het product kunnen verstoren, worden geëlimineerd.
10. Bij spanning of belasting, raak de draad of het touw niet aan.
11. Let op de stabiliteit van de lading tijdens de operatie. Schud of draai de lading niet.
12. Trek de draad niet over de lengte van de rode verf. Reserveer een bepaalde veilige lengte.
13. Wanneer het product niet wordt gebruikt, gerepareerd of vervangen, is het nodig om de stroom tijdig uit te schakelen.
14. Gebruik dit product niet om andere voertuigen te trekken. Een invloed van belasting veroorzaakt zeer gemakkelijk dat het onmiddellijke draagvermogen meer is dan het draagvermogen van het staaldraad of producten.
15. Dit product kan niet worden gebruikt om de lading te fixeren tijdens het rijden.
16. Niet aan trekken tijdens het hijsen.
17. Wanneer het product niet werkt, is het niet toegestaan om zware objecten in de lucht te hangen om te voorkomen dat de onderdelen permanent vervormen.
18. Dompel geen enkel deel van het product onder in water of gebruik het niet in een vochtige omgeving.
19. Gebruik het product via een geaard stopcontact met een aardlekschakelaar.
20. Gebruik dit product niet in een vochtige omgeving.
21. Voorkom beschadiging door scherpe voorwerpen bij het trekken van draden.
22. Houd er rekening mee dat de eerder besproken waarschuwingen niet alle mogelijke gebeurtenissen en omstandigheden dekken. Het is belangrijk dat de persoon die de installatie uitvoert, het laden/lossen en het gebruik van dit product gezond verstand gebruikt.

BEWAAR DEZE INSTRUCTIES

Model SPE .	500-A2	500-A3	500-B2	500-B3	500-C2	500-C3
Laden Capacit eit ( Maximaal.)	1100 pond	1100 pond	1100 pond	1100 pond	1100 pond	1100 pond
Hefho ogte	7m	7m	7m	7m	7m	7m
Hefsn elheid ( Maximaal.)	4m/ minuut	4m/ minuut	4m/ minuut	4m/ minuut	4m/ minuut	4m/ minuut
Ingangsver mogen	1500 watt	1500 watt	1500 watt	1500 watt	1500 watt	1500 watt
Spanning	Wisselst room 220~ 240V, 50Hz	Wisselst room 220~ 240V, 50Hz	Wisselst room 220~ 240V, 50Hz	Wisselst room 220~ 240V, 50Hz	Wisselst room 220~ 240V, 50Hz	Wisselst room 220~ 240 V, 50Hz
Controle Modus	3 IN 1 (Draadbediening, Draadloze Op afstand Controle, Handmatig Controle)		Draadloze Op afstand Controle, Handmatig Controle		Draad Controle, Handmatig Controle

MODEL EN PARAMETERS

StaaldraadTouw(Diameter

6 mm

6 mm

6 mm

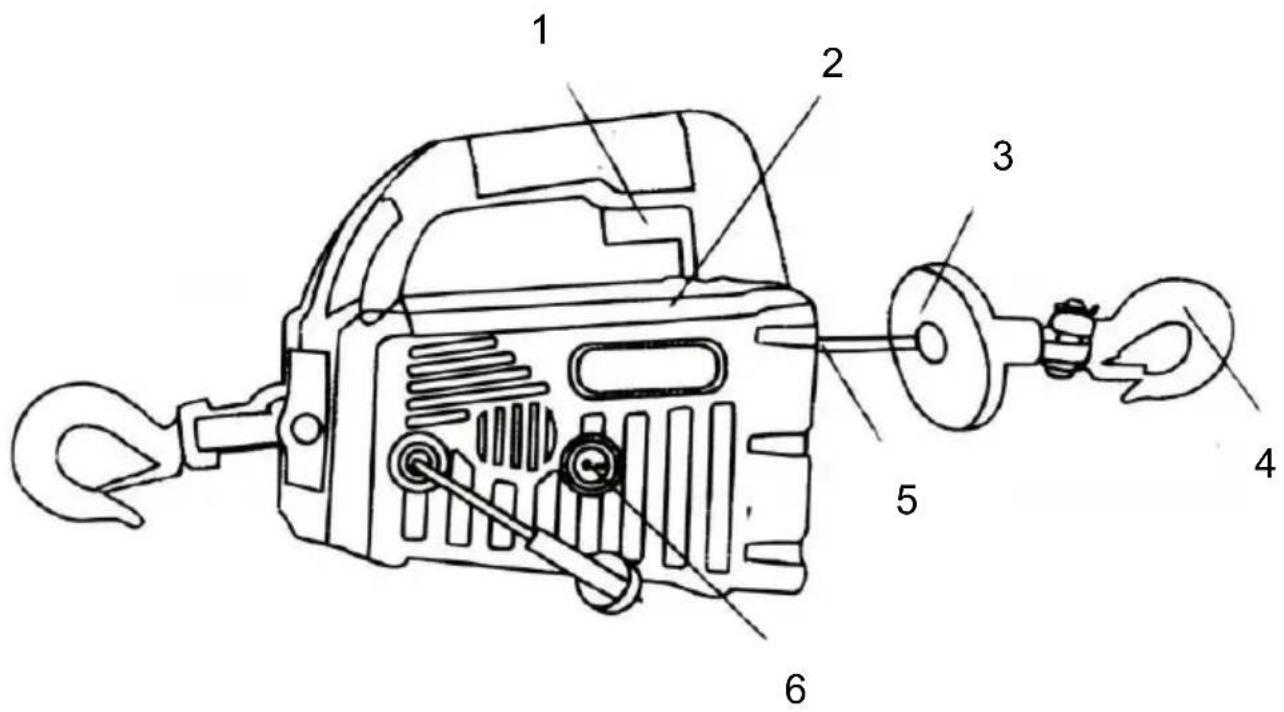

STRUCTUURDIAGRAM

1. Positieve en negatieve startschakelaar
2. Laadindicator
3. Stootrandblok
4. Haak
5. Gids Touw
6. Aan/uit-schakelaar

COMPONENTEN

A.Elektrisch Takel (X1)	B.Vast Beugel (X1)	C.Expansieschroef (X3)
D. Tillen Riem (X1)	E.Handschoenen (X1)	F.Koolborstel (X2)
TOUCH TOOLS, HALF PRICETechnical Equipment & Laboratory Design, Material Testing, 2015-2016-2017Portable Power Electric Hotel User ManualModel: 09.4.42, 09.4.43, 09.4.44, 09.4.45, 09.4.46, 09.4.47, 09.4.48, 09.4.49, 09.4.50, 09.4.51, 09.4.52, 09.4.53, 09.4.54, 09.4.55, 09.4.56, 09.4.57, 09.4.58, 09.4.59, 09.4.60, 09.4.61, 09.4.62, 09.4.63, 09.4.64, 09.4.65, 09.4.66, 09.4.67, 09.4.68, 09.4.69, 09.4.70, 09.4.71, 09.4.72, 09.4.73, 09.4.74, 09.4.75, 09.4.76, 09.4.77, 09.4.78, 09.4.79, 09.4.80, 09.4.81, 09.4.82, 09.4.83, 09.4.84, 09.4.85, 09.4.86, 09.4.87, 09.4.88, 09.4.89, 09.4.90, 09.4.91, 09.4.92, 09.4.93, 09.4.94, 09.4.95, 09.4.96, 09.4.97, 09.4.98, 09.4.99, 09.4.10, 09.4.11, 09.4.12, 09.4.13, 09.4.14, 09.4.15, 09.4.16, 09.4.17, 09.4.18, 09.4.19, 09.4.20, 09.4.21, 09.4.22, 09.4.23, 09.4.24, 09.4.25, 09.4.26, 09.4.27, 09.4.28, 09.4.29, 09.4.30, 09.4.31, 09.4.32, 09.4.33, 09.4.34, 09.4.35, 09.4.36, 09.4.37, 09.4.38, 09.4.39, 09.4.40, 09.4.41, 09.4.42, 09.4.43, 09.4.44, 09.4.45, 09.4.46, 09.4.47, 09.4.48, 09.4.49, 09.4.50, 09.4.51, 09.4.52,100, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00,00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00,100, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 01, 01, 01, 01, 01, 01, 01, 01, 01, 01, 01, 01, 01, 01, 01, 01, 01, 01, 01, 01, 01, 01, 01, 01, 01, 02, 02, 02, 02, 02, 02, 02, 02, 02, 02, 02, 02, 02, 02, 02, 02, 02, 02, 02, 02, 02, 02, 02, 02, 02, 03, 03, 03, 03, 03, 03, 03, 03, 03, 03, 03, 03, 03, 03, 03, 03, 03, 03, 03, 03, 03, 03, 03, 03, 03, 04, 04, 04, 04, 04, 04, 04, 04, 04, 04, 04, 04, 04, 04, 04, 04, 04, 04, 04, 04, 04, 04, 04, 04, 04, 05, 05, 05, 05, 05, 05, 05, 05, 05, 05, 05, 05, 05, 05, 05, 05, 05, 05, 05, 05, 05, 05, 05, 05, 05, 06, 06, 06, 06, 06, 06, 06, 06, 06, 06, 06, 06, 06, 06, 06, 06, 06, 06, 06, 06, 06, 06, 06, 06, 06, 07, 07, 07, 07, 07, 07, 07, 07, 07, 07, 07, 07, 07, 07, 07, 07, 07, 07, 07, 07, 07, 07, 07, 07, 07, 08, 08, 08, 08, 08, 08, 08, 08, 08, 08, 08, 08, 08, 08, 08, 08, 08, 08, 08, 08, 08, 08, 08, 08, 08, 09, 09, 09, 09, 09, 09, 09, 09, 09, 09, 09, 09, 09, 09, 09, 09, 09, 09, 09, 09, 09, 100, 100, 100, 100, 100, 100, 100, 100, 100, 100, 100, 100, 100, 100, 100, 100, 100, 100, 100, 100, 101, 101, 101, 101, 101, 101, 101, 101, 101, 101, 101, 101, 101, 101, 101, 101, 101, 111, 111, 111, 111, 111, 111, 111, 111, 111, 111, 111, 111, 111, 111, 111, 111, 111, 111, 111, 111, 121, 121, 121, 121, 121, 121, 121, 121, 121, 121, 121, 121, 121, 121, 121, 121, 121, 121, 121, 121, 131, 131, 131, 131, 131, 131, 131, 131, 131, 131, 131, 131, 131, 131, 131, 131, 131, 131, 131, 131, 141, 141, 141, 141, 141, 141, 141, 141, 141, 141, 141, 141, 141, 141, 141, 141, 141, 141, 141, 141, 151, 151, 151, 151, 151, 151, 151, 151, 151, 151, 151, 151, 151, 151, 151, 151, 151, 151, 151, 151, 161, 161, 161, 161, 161, 161, 161, 161, 161, 161, 161, 161, 161, 161, 161, 161, 161, 161, 161, 161, 171, 171, 171, 171, 171, 171, 171, 171, 171, 171, 171, 171, 171, 171, 171, 171, 171, 171, 171, 171, 181, 181, 181, 181, 181, 181, 181, 181, 181, 181, 181, 181, 181, 181, 181, 181, 181, 181, 181, 181, 191, 191, 191, 191, 191, 191, 191, 191, 191, 191, 191, 191, 191, 191, 191, 191, 191, 191, 191, 201, 201, 201, 201, 201, 201, 201, 201, 201, 201, 201, 201, 201, 201, 201, 201, 201, 201, 201, 201, 211, 211, 211, 211, 211, 211, 211, 211, 211, 211, 211, 211, 211, 211, 211, 211, 211, 211, 211, 211, 221, 221, 221, 221, 221, 221, 221, 221, 221, 221, 221, 221, 221, 221, 221, 221, 221, 221, 221, 221, 231, 231, 231, 231, 231, 231, 231, 231, 231, 231, 231, 231, 231, 231, 231, 231, 231, 231, 231, 231, 241, 241, 241, 241, 241, 241, 241, 241, 241, 241, 241, 241, 241, 241, 241, 241, 241, 251, 251, 251, 251, 251, 251, 251, 251, 251, 251, 251, 251, 251, 251, 251, 251, 251, 251, 251, 251, 261, 261, 261, 261, 261, 261, 261, 261, 261, 261, 261, 261, 261, 261, 261, 261, 261, 261, 261, 261, 271, 271, 271, 271, 271, 271, 271, 271, 271, 271, 271, 271, 271, 271, 271, 271, 271, 271, 271, 271, 281, 281, 281, 281, 281, 281, 281, 281, 281, 281, 281, 281, 281, 281, 281, 281, 281, 281, 281, 281, 291, 291, 291, 291, 291, 291, 291, 291, 291, 291, 291, 291, 291, 291, 291, 291, 291, 301, 301, 301, 301, 301, 301, 301, 301, 301, 301, 301, 301, 301, 301, 301, 301, 301, 301, 301, 301, 311, 311, 311, 311, 311, 311, 311, 311, 311, 311, 311, 311, 311, 311, 311, 311, 311, 311, 311, 311, 321, 321, 321, 321, 321, 321, 321, 321, 321, 321, 321, 321, 321, 321, 321, 321, 321, 321, 321, 321, 331, 331, 331, 331, 331, 331, 331, 331, 331, 331, 331, 331, 331, 331, 331, 331, 331, 331, 331, 331, 341, 341, 341, 341, 341, 341, 341, 341, 341, 341, 341, 341, 341, 341, 341, 341, 341, 341, 341, 341, 351, 351, 351, 351, 351, 351, 351, 351, 351, 351, 351, 351, 351, 351, 351, 351, 351, 351, 351, 351, 361, 361, 361, 361, 361, 361, 361, 361, 361, 361, 361, 361, 361, 361, 361, 361, 361, 361, 361, 361, 371, 371, 371, 371, 371, 371, 371, 371, 371, 371, 371, 371, 371, 371, 371, 371, 371, 371, 371, 371, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 391, 391, 391, 391, 391, 391, 391, 391, 391, 391, 391, 391, 391, 391, 391, 391, 391, 391, 391, 391, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381, 381,381,381,381,381,381,381,381,381,381,381,381,381,381,381,381,381,381,381,381,381,381,381,381,381,381 ,

INSTALLATIE-INSTRUCTIES

1. Zorg er allereerst voor dat de takel stevig is opgehangen en betrouwbaar is.
2. De belasting van de ophangstang moet groter zijn dan het gewicht van het gewicht en de takel.
3. Het is ten strengste verboden om de takel te gebruiken met overbelasting.
4. Het is verboden om met andere krachten dan mankracht te werken.
5. Voer voor gebruik een veiligheidscontrole en inspectie uit op de takel, voer een onbelaste test uit op de takel, en pas de positie van de onderste haak redelijkerwijs aan volgens de werkelijke vereisten.
6. Controleer voor het tillen of de boven- en onderhaken zijn vastgemaakt. 7. Bij het tillen van zware voorwerpen is het ten strengste verboden voor personeel om enig werk te doen of onder zware voorwerpen te lopen om persoonlijk letsel of ongelukken te voorkomen.

Afstandsbediening Opmerking:

1. Zorg ervoor dat de afstandsbediening binnen gebruiksafstand is en dat er geen obstakels rondom zijn.
2. Productbediening op afstand, afhankelijk van de aankoop van het product, schakelaar, het rode licht van de draad, touw in en uit van v
3. De afstandsbediening zender stroom tekort, meer dan op afstand controle afstand of serieus interferentie, daar zullen zijn A langzaam operatie of vertraging fenomeen, dit tijd zou moeten stop de operatie, probleemoplossing, en voer vervolgens de operatie.
4. Plaats de afstandsbediening niet in contact met water of vochtigheid. Er is signaalinterferentie, de afstandsbediening zal lekkage veroorzaken en schade aan de interne circuit. Signaalinterferentie zal de gevolgen van op afstand controle veroorzaken.
5. Gebruik geen scherpe voorwerpen om op afstand op de pers te drukken, om schade aan de apparatuur te voorkomen.
6. Als u het apparaat langere tijd niet gebruikt, verwijder dan de batterij.

INSTALLATIE-INSTRUCTIES

Instructies voor de staalkabel:

1. De gebruiker moet de situatie van het product begrijpen en vertrouwd zijn met de prestaties van het product.
2. Controleer vóór het hijsen of trekken of de beugelstructuur, de hijsbanden en andere accessoires beschadigd zijn. Vervang beschadigde onderdelen vóór het hijsen.
3. Begrijp het laadgewicht en zorg ervoor dat de hijsuitrusting, het hijsmechanisme en de beugel dat gewicht kunnen dragen.
4. Controleer of de last zich onder het product bevindt of in dezelfde lijn als het product. De staalkabel mag niet gedraaid of gebogen worden en zorg ervoor dat alle mensen die niet bij de last betrokken zijn, op afstand blijven.
5. Laat de kabel langzaam zakken en trek de last omhoog als er sprake is van overbelasting, om de last tijdig te verminderen en aan te passen.
6. Hef zware voorwerpen niet te snel op om ongelukken te voorkomen.
7. Controleer de staalkabel vóór gebruik. Als de staalkabel versleten, geknoopt of beschadigd is, vervang deze dan op tijd.
8. Wanneer de staalkabel wordt uitgetrokken, houd deze dan licht gespannen om te voorkomen dat deze in de war raakt en knopen vormt.

Opmerking over de last:

1. Gebruik geen lastbegrenzer om de last te laten lopen, en kom niet dicht bij de kabelstop-haak.
2. Til of trek niet aan een last die afwijkt van het midden van de last, wat kan leiden tot risico voor de last. Zorg ervoor dat de last onder het product hangt.
3. Laat de last niet slingeren of wikkel de kabel niet om de last.

1. De benadering van het motorvermogen wordt weergegeven op de lastweergave. Wanneer de motor overbelast is, stopt het product met draaien en knipperen de twee rode lampjes op de monitor totdat de machine weer kan worden gebruikt. Dit gebeurt wanneer de draadspanning wordt verwijderd om de last te verminderen. Als de sensor overbelast raakt, probeer dan niet hetzelfde gewicht te laden om schade aan het product te voorkomen.
2. Werken met S3--25% inschakelduur: gebruik het product niet langdurig. Continu gebruik kan leiden tot onveilige bedrijfsomstandigheden en ernstige schade aan de motor.

ONDERHOUD

1. Controleer regelmatig de staat van het product. 2. Gebruik geen beschadigde producten. 3. Zorg ervoor dat alle componenten in goede staat zijn. Als het product of de haak beschadigd raakt door een ongeval, of als er een andere oorzaak van schade is opgemerkt, moeten ze worden vervangen.
2. Als de staaldraad versleten is of tekenen van slijtage begint te vertonen, of als strengen breken, moet deze worden vervangen voordat het product opnieuw wordt gebruikt.
3. Houd de draad, touwen en haken vrij van verontreinigingen. Gebruik een schone doek om vuil te verwijderen.
4. Koolborstels zullen na verloop van tijd verslijten. Laat ze vervangen door een professional.
5. Leg het product op een droge, schone en beschermde plaats.

Dit product valt onder de Europese Richtlijn 2012/19/EG. Het symbool met een doorgekruiste vuilnisbak op wieltjes geeft aan dat het product gescheiden moet worden ingezameld in de Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die zo zijn gemarkeerd, mogen niet bij het gewone huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.
